Как делается регулировка заднего переключателя скоростей велосипеда

Настройка заднего переключателя велосипеда: видео, причины сбоя

Как переключать скорости на любом велосипеде от Мерида до дамской модели

Чтобы легко и комфортно кататься, прилагая при этом меньшие усилия, нужно правильно переключать скорость.

  1. Когда вы слышите посторонние звуки при переключении скоростей — передача не сработала. Нужно дожать рычаг манетки.
  2. Если вы решили покорить вершину, воспользуйтесь задним переключателем.
  3. Менять передачу лучше перед тем, как вы начнёте взбираться на возвышенность.
  4. Переключайте передачи в движении и не прыгайте сразу через несколько звёзд.
  5. В процессе смены скорости ослабьте давление на педали. Так переключение произойдёт плавно и корректно.

Как переключать скорости правильно — видео

Если перед каждым велосезоном проводить профилактику работы переключателя передач, то проблемы, связанные с трансмиссией, сведутся к минимуму. Ведь очень неприятно, когда механизм даёт сбой в пути. А настроить переключатель скоростей самостоятельно и устранить неполадки несложно даже новичку.

Самые важные настройки для заднего переключателя скоростных режимов

Ограничитель высоких передач (винт «Н»)

Когда винт, отвечающий за ограничение высокоскоростных передач, затянут недостаточно сильно – цепь рано либо поздно потеряет контакт с небольшой звездочкой и сорвется с нее. С одной стороны, она окажется зажатой так называемым пером рамы. С другой же – ее заблокирует и сама звездочка. Если же хорошенько приложиться к винту-ограничителю высокоскоростных передач, очень сильно перетянув его, то он способен заблокировать перестроение цепи на наименьшую звездочку. Однако, не стоит предпринимать поспешных действий. Как показывает практика, перестроение на высокие передачи дает сбои не по причине неправильно отрегулированного ограничителя. Обычно проблема кроется в погнутом переключателе. Также причиной сбоя может стать и деформированный петух.

Перевод цепи на уровень, который занимает наиболее высокая передача (в таком случае большая звездочка оказывается на переднем плане, а маленькая – отодвигается на задний), является первоочередным условием для регулировки периферийного состояния переключателя скоростных режимов. Также потребуется выкрутить анкерный болт и уменьшить напряжение троса. Что же касается регулировочных барабанов, которыми оснащается манетка и рычаг заднего переключателя скоростных режимов, то их, наоборот, необходимо закрутить до предела.

Основная цель таких манипуляций заключается в выставлении роликов, которые есть в переключателе скоростных режимов, на один уровень с наиболее маленькой звездой.
В том случае, если закручивать винт-ограничитель «Н» в правую сторону, то рамку переключателя скоростных режимов удастся сместить в сторону спиц колеса. А вот откручивание винта в обратную сторону позволит, наоборот, отдалить рамку от спиц.

Как только регулировка уровня будет завершена, необходимо сильно натянуть тросик. Вместе с тем, потребуется воспользоваться анкерным винтом, чтобы намертво зафиксировать его.

Ограничитель низких передач (большая звездочка «L»)

Недостаточно сильно затянутый винт-ограничитель, который выполняет функцию регулятора низких передач, может ослабить цепь. В итоге, в процессе движения байка та просто-напросто слетит с большой звездочки. Она окажется зажатой не только спицами колеса. Но и самой звездочкой. Тут же произойдет блокировка колеса, спицы покорежатся, цепь запутается, и велосипедист упадет на землю. Если же затянуть винт-ограничитель до предела, то цепь не сможет перестроиться на большую звезду.

Для того, чтобы осуществить настройку этого периферийного положения, следует переключить цепь на уровень пониженной передачи. В таком случае небольшая звездочка окажется на переднем плане, а самая большая переместиться – на задний. Затем демонтируйте винт, промаркированный английской буквой «L». Таким образом, он не будет ограничивать переключатель скоростных режимов.

Выполнить данную работу необходимо для то, чтобы разместить ролики, которыми оснащен переключатель, на одном уровне с большой звездой. Также потребуется закрутить винт-ограничитель «L» в правую сторону. Но не до упора, а до тех пор, пока он не примет нужное положение.

Сильная фиксация винта-ограничителя отодвигает переключатель скоростных режимов в сторону маленьких звездочек. Если же его, наоборот, ослабить, то он переместиться ближе к спицам колеса.

Настройка переключателей в домашних условиях

А сейчас разберемся, как самому настроить скоростную систему. Переключатели на велосипедах с многозвездочной трансмиссией делятся на передние и задние. Последние наиболее уязвимы при катании в разнообразных дорожных условиях, риск их повреждения выше по сравнению с передними, а вот настройку надо проводить в самом начале. Очевидно, что задний переключатель обслуживает больше звезд, поэтому и настраивать его дольше.

Лучшие статьи :  Самые надёжные велосипеды

Внимание! Если присутствуют повреждения, а натяжитель располагается не параллельно раме и кассете, то правильно отрегулировать систему не получится!

Настройка заднего переключателя:

Для начала понадобятся винты L и H – они видны хорошо, искать не надо. Также присутствуют тросовый регулятор, натяжной и фиксирующий винты.

  1. При помощи H ролик выравнивается с маленькой задней звездочкой. Закручиванием винта L выставляем ролик на одну прямую с большой задней звездой.
  2. Выставить самую высокую скорость на манетке.
  3. Натянуть и зафиксировать трос при помощи болта-фиксатора.
  4. Большие передачи должны включаться без помех, в противном случае с помощью регулятора тросик немного ослабляется. Дополнительная натяжка понадобится, если передачи плохо сбрасываются.

Собственно, сама настройка произведена, осталось отрегулировать точность переключения. Особенно это касается систем с большим количеством звезд. Для этого цепь устанавливается на большую звезду сзади и маленькую – спереди. Подкручиванием натяжного винта добиваемся оптимального положения ролика – максимально близко от кассеты. То же самое надо проделать и наоборот: установить цепь на максимальную звезду спереди и минимальную – сзади. Ролик не должен тереться о кассету, просто располагаться рядом с ней.

Как правильно настроить переключатель спереди:

  1. Проверить крепление устройства.
  2. На минимальной скорости сбросить натяжение троса.
  3. Винтом L создать зазор между корпусом переключателя и цепью (1 мм).
  4. Закрепить трос регулировочным болтом.

Аналогичное следует проделать и с H-винтом. Должна быть выставлена максимальная скорость, а величина зазора с цепью не должна превышать одного миллиметра.

Настройка скоростей на обоих велосипедных переключателях проводится до тех пор, пока цепь не будет свободно перебрасываться с одной звезды на другую. Если она идет трудно, необходимо отрегулировать правильное положение троса с помощью настроечного болта.

После всех манипуляций проверяется вся система. Для этого надо прокатиться на велике и попробовать все рекомендуемые соотношения передач. Отметим, что на горных велосипедах регулировка трансмисии – это обычная периодическая процедура, и если вдруг передача пошла туго, не спешим делать выводы о поломке, а делаем то, что описано выше.

Не стоит думать, что качественная трансмиссия не нуждается в настройке системы переключения. Да, возможно, для комплектующих от shimano это надо будет делать реже, но рано или поздно все равно придется столкнуться.

Только что мы познакомились с простым способом настройки переднего и заднего переключателей. Действительно ли это нужно? Регулировка механизма переключения необходима трансмиссии, как шины колесу. Своевременная помощь «узлу движения» позволит не только решить текущие проблемы, но и предупредить их в будущем. Вовремя устраняйте все возникшие неудобства и катайтесь с удовольствием!

Настраиваем задний переключатель велосипеда самостоятельно

Настройка заднего переключателя на велосипеде — это процесс, который многим кажется очень сложным и доступным лишь опытным механикам. На деле оказывается что не все так ужасно сложно и разобраться с этой процедурой может каждый.

Более того, регулировать правильность работы заднего механизма переключения скоростей на велосипеде нужно довольно часто. И лучше этому научиться самому, чем терпеть несносные трески и проскоки цепи на пути к мастерской.

Мы подготовили для вас инструкцию, которой пользуемся сами, уверяем — у вас все получиться! Итак, поехали:

Максимально ослабьте трос заднего переключателя, для этого переключитесь на самую скоростную передачу (маленькая звезда сзади), и закрутите все винты, регулирующие натяжение троса. Если присутствует слишком сильное провисание или ослабление, открутите фиксирующий винт на заднем переключателе и немного протяните трос.
Проверьте работу заднего переключателя приподняв колесо от земли и спокойно вращая педали вперед-назад. Если же цепь в таком положении заднего переключателя норовит соскочить вниз с самой маленькой звезды, настройте нижнее положение переключателя винтом с отметкой H — потихоньку вкручивайте его. Если наоборот, при ослабленном тросике цепь пытается перескочить выше на большую звезду, тогда выкрутите регулировочный винт H.
Сделайте один щелчок шифтером, чтобы сменить передачу на более легкую. Если задний переключатель не перевел цепь на следующую звезду, подкрутите регулировочный винт на переключателе против часовой стрелки, это заставит переключатель двигать цепь левее, тем самым перекидывая её на одну звезду выше. Важно! На каждой передаче верхний ролик заднего переключателя должен быть в одной плоскости с той звездой, которая соответствует установленной скорости на шифтере.
Если же цепь перешла на нужную звездочку и норовить перепрыгнуть дальше или же сразу перескочила через одну звезду — проверните регулирующий винт по часовой стрелке. Это немного ослабит трос и заставит задний переключатель двигаться правее, тем самым сдвигая цепь на правильную передачу.
Установите самую легкую передачу на шифтере, что соответствует самой большой звезде сзади. Если задний переключатель пытается сбросить цепь в сторону спиц — ограничите его движение закрутив винт L. Ну а если наоборот, что-то мешает сменить скорость на самую легкую (на шифтере не происходит щелчок или происходит но цепь не может запрыгнуть на последнюю звезду), наоборот, выкрутите винт L.
Быстро вращая педали вперед, проверьте работу заднего переключателя на каждой передаче в сторону набора и сброса. Если возникают проблемы при смене скоростей вверх или вниз, повторите пункты 3 и 4.

Лучшие статьи :  Из каких деталей состоит велосипед. Устройство велосипеда

    Но, как говорится, лучше один раз увидеть:

    Настраивая задний переключатель на велосипеде учтите

  • цепь должна быть очищена и смазана, в таком случае она становиться намного эластичнее и с легкостью двигается переключателем в нужную сторону;
  • рубашки подводящие трос от манетки (моноблока) к заднему переключателю не должны иметь слишком больших изгибов или заходить под очень острым углом. Таким  образом будет затрудняться движение троса внутри рубашек, а на регулировку заднего переключателя можно потратить уйму времени так и не добившись результата;
  • рамка заднего переключателя должна быть строго параллельна звездам (колесу). Если имело место падение на правую сторону или вы просто зацепились за что-то задним переключателем, это могло согнуть серьгу, которая крепит переключатель и сбить его настройку;
  • проверьте, нет ли посторонних предметов между звездами сзади. Часто бывает что в кассету (трещотку) набивается трава, сорняк, грязь, а иногда даже проволока и это препятствует цепи занять свое правильное положение;
  • проверьте, не растянута ли цепь велосипеда? Часто случается что владелец пропустил момент когда нужно было сменить цепь, в таком случае не исключены перебои в работе заднего переключателя;

    Настройка заднего переключателя с обратной тягой

     Принцип работы задних переключателей с обратной тягой абсолютно идентичен обычным. За исключением направления в котором происходят натяжение его лапки. В таком случае, регулировку заднего переключателя стоит начинать с самой легкой передачи (наибольшая звезда сзади), а все остальные процедуры одинаковы.

    Как видите, настроить задний переключатель на велосипеде не так уж и сложно. Главное — разобраться в его устройстве, иметь нужные инструменты и несколько раз прочитать нашу инструкцию. А если у вас возникли трудности — смело обращайтесь к нам, мы подскажем как быть в вашей ситуации.

Винты-ограничители заднего переключателя скоростных режимов

Данные элементы предназначены для той цели, чтобы лимитировать траекторию перемещения заднего переключателя. Как правило, винты-ограничители установлены в задней секции основной конструкции переключателя. Они блокируют его перемещения, не позволяя ему продвигаться за пределы периферийных звезд. Благодаря чему цепочка не соскакивает.

Зачастую регулировку крайних уровней переключателя выполняют на только что выпущенном байке и впоследствии производить ее уже не требуется. Однако, если в процессе переключения на периферийные звездочки, цепочка то и дело начинает соскакивать, необходимо отрегулировать винты. Это позволит придать переключателю оптимальное положение. Тем не менее, не стоит забывать, что соскакивание цепи провоцирует, как правило, погнутая рамка или деформированный петух. Следовательно, потребуется их выпрямить, вернув им прежнюю форму. В крайнем случае – заменить. Если этого не сделать, велосипедист может получить серьезную травму.

Винты-ограничители, которыми комплектуются современные переключатели скоростей, маркируются такими английскими буквами, как «H» и «L». Первой обозначаются высокие передачи. Второй – низкие. Примечательно, что старые переключатели не имели маркировки. Зато на них можно было отчетливо рассмотреть, какой именно из установленных винтов плотно прилегает вплотную к самой рамке, а также затрудняет ее перемещение.

Настройка переключения передач

Переключатель скоростей, или дерэйлер, – важнейшая часть велосипедной трансмиссии, которая служит для изменения передаточного числа и получения оптимальной частоты вращения педалей. Переключение происходит при боковом смещении цепи при помощи перекидки, которая направляет её на нужную звезду системы или кассеты. Это довольно уязвимый и нежный механизм, поэтому для быстрой и плавной работы переднего и заднего переключателей требуется соответствующая настройка.

Велосипедная трансмиссия

Отладка проходит в два этапа. Для начала нужно отрегулировать задний переключатель, и лишь затем приступать к переднему. Во время настройки используются следующие регулировочные элементы:

  • Ограничительные винты для низшей (Low) и высшей (High) передач. Они призваны предотвращать срыв цепи с крайних звёзд, и маркируются соотвествующими буквами – H и L.
  • Гайка или винт, закрепляющая трос.
  • Барабан, предназначенный для натяжения троса.
  • Регулятор натяжения цепи.

Задний переключатель скоростей велосипеда

Настройка задней перекидки производится следующим образом:

  • Первым делом нужно максимально снизить натяжение троса, закрутив регулировочные барашки до упора. Спереди цепь устанавливается на самую большую звезду, а сзади – на самую маленькую.
  • Высвобождается конец троса, для чего откручивается фиксирующая гайка или винт.
  • После того как трос освобождён, производится регулировка ограничителя самой высокой передачи при помощи винта H. Вращение винта приводит к перемещению рамки дерэйлера. В результате рамка и наименьшая звезда кассеты должны оказаться в одной плоскости.
  • Получив нужное положение, следует зафиксировать и натянуть трос, а затем перевести цепь с помощью переключателей на самую маленьку переднюю и самую большую заднюю звёзды. Далее следует аналогичный процесс, только теперь вращется регулировочный винт с маркировкой L.
  • Теперь необходимо настроить зазор между роликом натяжителя цепи и звёздами. Делается это при помощи соответствующего регулировочного винта. Приведя шестерёнки в положение низшей передачи (наименьшая передняя и наибольшая задняя звёзды), выставляем правильное положение ролика. Расстояние между ним и звёздочкой должен составлять примерно 3–5 мм.
  • Отладка переключения скоростей производится путём изменения натяжения тросика. Если трос натянут слишком сильно, то переключатель с трудом перескакивает на маленькие звёзды, и его нужно ослабить. Недостаточное натяжение приводит к замедлению перехода на низшие передачи. Изменение натяжения регулируется вращением барабанов. Следует добиться быстрого и чёткого срабатывания переключателей.
Лучшие статьи :  Как устроен велосипед

После того как задний переключатель настроен, нужно отрегулировать передний. Этот процесс во многом похож на отладку перекидки для задних скоростей, только ещё проще. Как и в предыдущем случае, сначала необходимо правильно выставить ограничители. Первой настраивается низкая передача. Цепь устанавливается на самую маленькую переднюю и самую большую заднюю звёзды, затем отсоединяется трос.

При вращении педалей цепь не должна задевать рамку и проходить на минимальном расстоянии от её внутренней части. Достигается это положение с помощью регулировочного винта L. Затем следует вновь натянуть и зафиксировать трос. Теперь цепь перемещается на наибольшую переднюю и наименьшую заднюю шестерёнки. Если она задевает внешнюю сторону рамки, то нужно изменить зазор, вращая винт с маркировкой H. Для того чтобы добиться необходимой плавности переключения передач, используется барашек, регулирующий натяжение троса.

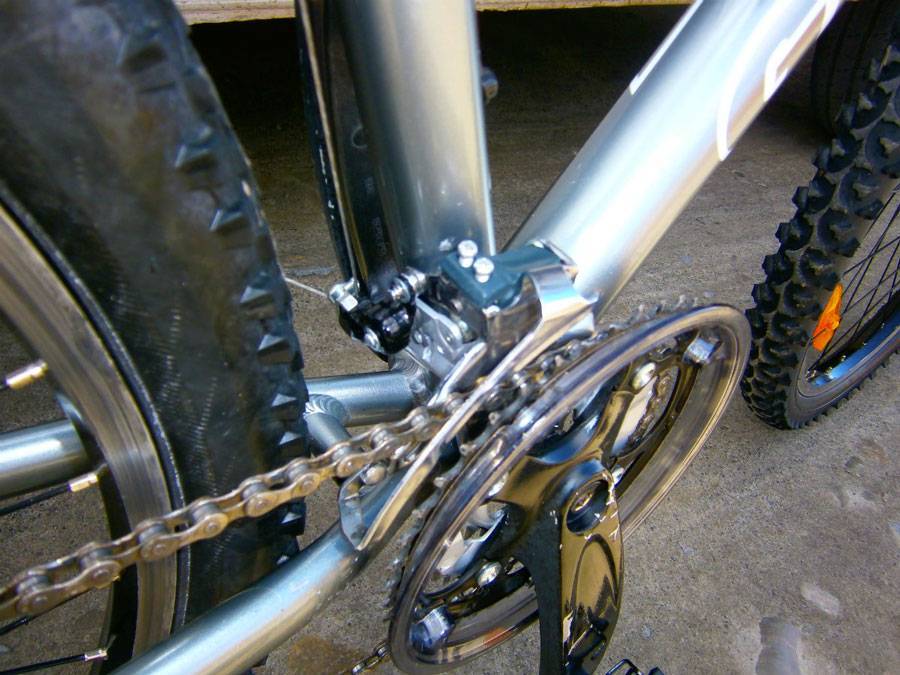

Передний переключатель скоростей

Почему скорости на велосипеде плохо переключаются

Обычно мысль о необходимости исправления неполадок с переключателями приходят, когда цепь слишком тяжело переключается между звездами, или же передачи вовсе не переключаются. Проблема посещает внезапно, как вариант, можно обратиться к мастеру.

Однако, этот вопрос решить в сервисе можно за пару минут, а денег придется отдать за час. Может, стоит повозиться самому?

Прежде чем приступить к инструкции по настройке системы скоростей велосипеда, определимся, почему она некорректно работает:

  • Переключатели имеют повреждения. Для решения проблемы нужна полная замена.
  • Деформированный петух – защита заднего устройства переключения. Обычно советуют менять, но один раз можно выправить.
  • Износ пружины или растянутый трос. Необходима замена, настройка переключателей.

Очень часто все компоненты трансмиссии находятся в исправном состоянии, а передачи все равно переключаются плохо. Новые детали, или детали с небольшой выработкой, установленные в трансмиссионный узел – распространенная причина плохого хода цепи по звездам.
