Немного о том, какие бывают типы колонок.

В первую очередь, следует рассмотреть «классику» -– резьбовую колонку, встречающуюся сейчас на бюджетных велосипедах. Очень неприхотливая, лёгкая и недорогая, она используется уже несколько десятилетий. К минусам можно отнести меньшую надёжность и сложность настройки.

В данной конструкции на верхней чашке колонки нарезана резьба, а рулевая труба закрепляется в ней с помощью контргайки.

Безрезьбовая

Современный стандарт, называемый ещё Aheadset, по бренду компании, впервые его представившей. Данная конструкция не принимает на себя нагрузку фиксации вилки, и в ней отсутствует резьба.

Колонка состоит из верхней и нижней чашек, каждая из которых запрессовываются в рулевой стакан, а уже в неё устанавливается подшипник, который закрывается кольцом качения. В данной конструкции сначала производится установка простановочных колец и выноса, а затем уже фиксируется рулевая труба.

Стандартная компоновка также называется «неинтегрированной». Как же выглядит интегрированная и прочие колонки?

Полуинтегрированная

Полуинтегрированная колонка содержит подшипники (обычно оба промышленные, в других вариантах бывают комбинации) и чашки, полностью уходящие во внутрь стакана, снаружи можно увидеть только пыльники. Несмотря на чуть большую сложность устройства и стоимость, комбинация считается одной из лучших, так как не выступает за пределы стакана и позволяет выставить произвольную высоту руля.

Интегрированная

Целый ряд стандартов интегрированных безрезбовых колонок отличается от других полным отсутствием чашек. Т.е. подшипники напрямую запрессовываются в раму. Соответственно, нет никаких канавок качения, использовать можно только промышленные подшипники. Наряду с простотой и лёгкостью, модели такого типа отличаются сложностью в ремонте (особенно вне мастерской) и огромным разбросом размеров.

Принципиальная схема

Предложение вызвало довольно оживленное обсуждение и большое количество пожеланий по функциональным особенностям и режимам работы комплекта, большинство из которых были реализованы при разработке принципиальной схемы электрокомплекта (рис. 1).

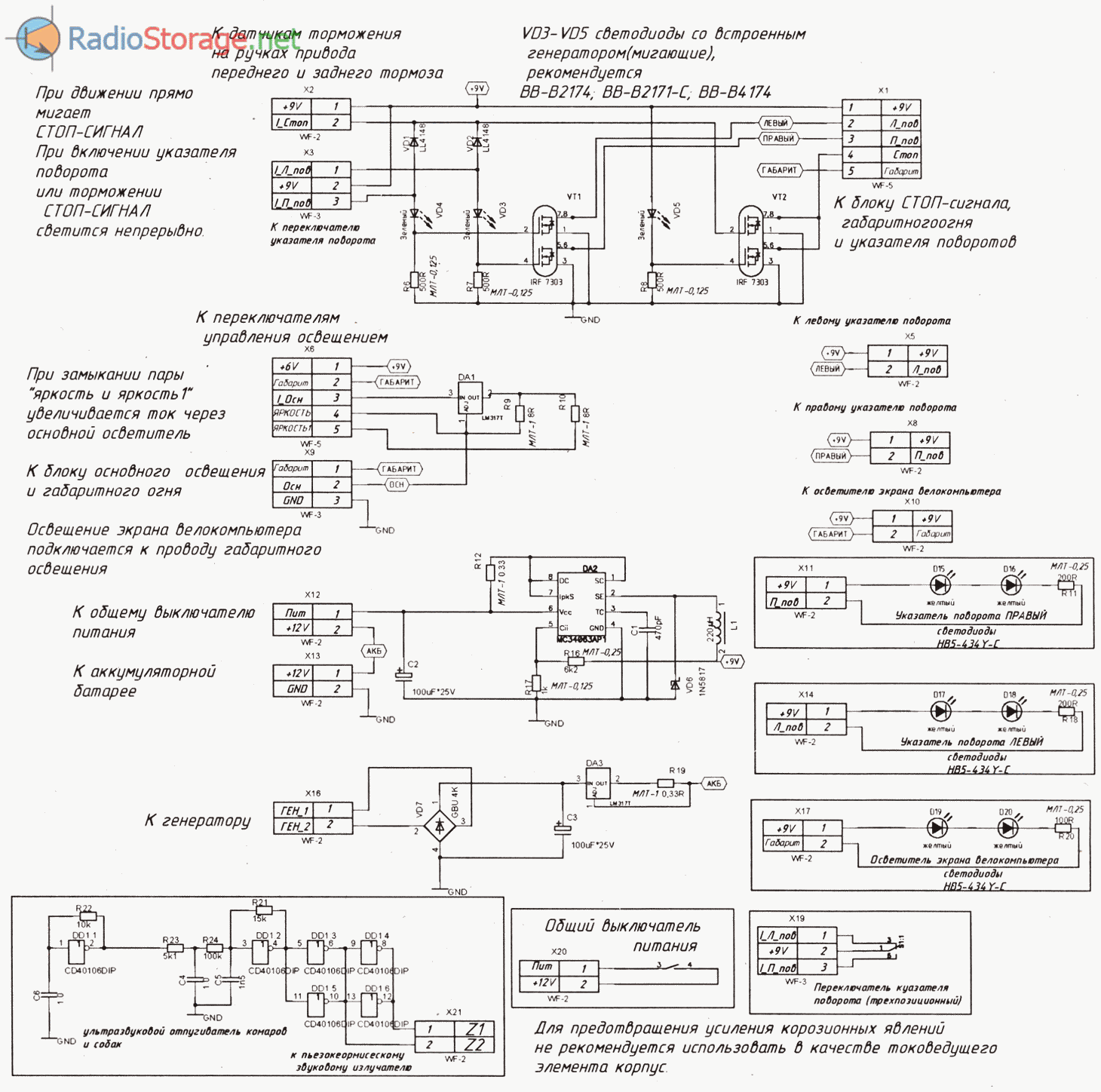

Рис. 1. Принципиальная схема электрокомплекта для велосипеда.

Функционально комплект состоит из:

  • Прерывателя сигналов поворота и Стоп-сигнала (VТ1, VТ2 VD1.VD2, VD4, VD6, VТ1, VТ2);
  • Импульсного преобразователя напряжения (DA3);
  • Устройства подзарядки аккумуляторной батареи (VD3, DA2, в качестве генератора желательно использовать электродвигатель серии ДПР);
  • Ультразвукового генератора с качающейся частотой (DD1).

Устройство функционирует следующим образом. Питающее напряжение от АКБ поступает на вход импульсного понижающего преобразователя напряжения, откуда питание напряжением 9 В поступает на остальную часть схемы.

При движении прямо и включенном питании работает светодиод VD6, который работает в импульсном режиме благодаря встроенному генератору, и создает при этом пульсирующий ток через R13, падение напряжения на котором приводит к открыванию нижней по схеме секции VТ2, что обеспечивает импульсную работу стоп-сигнала.

При торможении напряжение через контакты датчиков торможения подается на затвор верхней по схеме секции VТ2, что приводит к непрерывному свечению стоп-сигнала.

Рис. 2. Продолжение схемы электрооборудования велосипеда, показанной на рисунке 1.

При включении указателя поворота в зависимости от направления поворота включается VD1 или VD4, подавая импульсное напряжение на соответствующие секции VТ1, одновременно с этим через диод VD2 или VD5 постоянное напряжение поступает на затвор верхней по схеме секции VТ2, что приводит к непрерывному свечению стоп-сигнала при мигающем указателе поворота.

При включении габаритного освещения питание подается на соответствующие светодиоды заднего и переднего плафонов, и становится возможным включение основного осветителя. Режим работы основного осветителя может быть выбран переключателем, включенным в схему стабилизации тока на DA1.

В качестве излучателя основного осветителя желательно использовать светодиоды с боковой диаграммой излучения, что делает возможным оптическое согласование их со стандартной оптикой для ламп накаливания.

Это также делает возможным использование в качестве корпуса для всего устройства обычной китайской велофары. При необходимости защиты от собак и/или комаров используется ультразвуковой генератор с качающейся частотой, состоящий из генератора модулирующих импульсов DD1.1, собственно ультразвукового генератора DD1.2 и каскада раскачки DD1.3…DD1.6.

Управление всеми режимами осуществляется посредством переключателей, вынесенных, для удобства, на рукоятки руля подобно мотоциклам. В заключение хочу выразить благодарность всем, кто высказал пожелания, так пригодившиеся при разработке этой схемы.

С. Кныш. По материалам agbike.spb.ru. РМ-04-17.

Велосипедная трансмиссия

Трансмиссия

Основная задача велосипедной трансмиссии — передача усилий от ног человека к колесу. Для осуществления процесса в байке устроен целый механизм, в который входят определенные части велосипеда.

Выбирая велосипед, обратите внимание на качество звезд, каретки и шатунов

Помните, что цепь
периодически следует промывать, менять. Время замены приходит тогда, когда цепь значительно удлиняется.

Если вы сомневаетесь или не различаете качество цепей, нужно обратить внимание на ее внешний вид при покупке. Цепи с желтым отливом или с черными боковыми пластинами относятся к низкому качеству

Средними считаются никелированные. Матовые серые цепи считаются высоконадежными.

Педали
велосипедисты выбирают по своим личным предпочтениям. Если при покупке байка вам не нравится этот элемент, то не возникнет никаких проблем в подборе других педалей. В продаже их разновидностей очень много.

Вот и весь экскурс о том, как устроен велосипед. Приятных покатушек!

Видео. Устройство велосипеда

Нет таких людей, которые не любили бы кататься на велосипеде. Но есть и такие, для которых путешествие на этом виде транспорта, является частью жизни. Сегодня велосипед – больше хобби, хотя еще не так давно ими были переполнены городские улицы. Те, кто заинтересовался этим мобильным устройством, должны знать: какие модели выпускают, для чего предназначена каждая из них, и из каких частей он состоит, т.е. устройство велосипеда.

Лучшие статьи :  Необычные велосипеды

Как выбрать качественную цепь

О качестве цепи судить можно по внешнему виду, поэтому при покупке на него нужно обращать внимание. О низком качестве свидетельствует желтый отлив и черные боковые пластины

К цепям среднего качества относятся никелированные цепи. К высоконадежным относят цепи серого цвета матовые. Это устройство требует периодической смазки, подтяжки, замены, промывки

Выбирают их индивидуально, согласно предпочтениям. Если этот элемент, установленный на байке, не нравится, заменить его не составит проблем.

Видео: Устройство велосипеда

На первый взгляд устройство велосипеда может показать довольно простым, но это совсем не так. Производство почти всех частей велобайка — это достаточно сложный процесс, с которым может справиться только опытный мастер, поэтому автоматизировать этот процесс почти не удается. Велосипед изобрели почти два века назад, но активно эволюционировать они начали только последние несколько десятков лет.

В этой статье мы поможем Вам разобраться в устройстве велосипеда на примере скоростного спортивного двухподвестного горного велосипеда, т.к. его устройство можно считать самым сложным. Устройство более простых велосипедов отличается отсутствием некоторых частей. В целом весь велосипед можно поделить на несколько систем, которые мы подробнее разберем ниже.

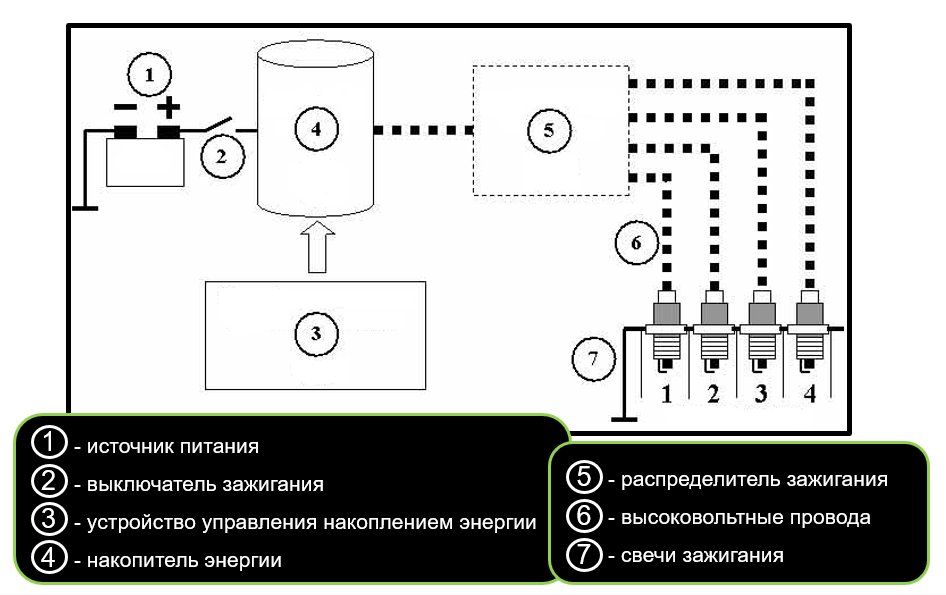

Устройство и принцип действия типовой системы зажигания


Компоненты системы зажигания

С технической стороны система зажигания входит в комплекс электрооборудования двигателя. Конструктивно она состоит из следующих элементов:

  • Аккумулятор или другой источник питания. Он подает в сеть низкое напряжение 12 вольт.
  • Переключатель. При повороте ключа переключатель замыкается и низкое напряжение поступает в накопитель энергии.
  • Накопитель энергии. Бывает двух видов: индуктивный ( трансформаторного типа, преобразующая низкое напряжение в высокое до 30 тысяч вольт) и емкостной (конденсатор).
  • Блок управления аккумулированием и распределением энергии. В зависимости от типа системы зажигания это может быть прерыватель, транзисторный коммутатор или ЭБУ (электронный блок управления).
  • Распределитель. Этот узел может быть механическим или электронным. Он осуществляет снабжение определенных свечей энергией в заданный момент времени.
  • Провода цепи высокого напряжения. По ним поступает высокое напряжение к электродам свечей.
  • Свечи зажигания.

Работа системы зажигания основана на следующем принципе: при подаче в сеть низковольтного напряжения, происходит накопление и преобразование энергии, что затем распределяется по свечам, на электродах которых формируется искра, провоцирующая воспламенение топливовоздушной смеси.

https://youtube.com/watch?v=BGgn_ich0NA

Меньше забот и больше езды — берём городской велопрокат

Обычный велопрокат

С 2013 года с мая по октябрь в Москве работает городской велопрокат — можно взять велосипед на одной станции, а вернуть на другой. Станции проката стоят в центре города и частично в Северо-Восточном, Западном, Юго-Западном, Южном и Восточном округах.

Цена складывается из двух составляющих: право допуска к системе (день, месяц, сезон) и оплата за время использования. Первая часть тарифа фиксированная, а вторая начинает действовать с 30 или 45 минуты пользования велосипедом (зависит от тарифа). За поездки до 30 минут плата за езду не взимается, перерыв между сеансами проката минимум 15 минут.

Эти велосипеды выполняют транспортную функцию — они дополняют метрополитен и наземный общественный транспорт, поэтому действует прогрессивная шкала тарифов.

Ознакомиться с правилами работы велопроката, тарифами, пройти регистрацию и посмотреть ближайшие велостанции можно на сайте оператора velobike. Станции велопроката с количеством велосипедов и свободных мест есть также на велокарте.

Будьте осторожны — велосипеды тяжёлые, поэтому могут возникнуть проблемы с подземными переходам и лестницам.

Электропрокат

В Москве в тестовом режиме работает городской прокат электровелосипедов. На них действует аккаунты и тарифы городского велопроката, но начинать и заканчивать прокат можно только на специальных станций. Сами велосипеды крайне тяжёлые (40 кг), но имеют запас хода на электротяге в 18 км.

Узнать больше можно на сайте оператора

Ещё раз обращаем внимание, что электропрокат работает в тестовом режиме

См. также:Тест-драйв московского электровелосипеда

Классические прокаты

Если вы хотите взять велосипед на длительное время (от пары часов до нескольких дней), то настоятельно рекомендуем воспользоваться частными велопрокатами. К примеру, практически во всех крупных парках есть пункты проката.

Автор Аркадий Гершман
Видео Dorokhov Horse/Bike, bazilCyclist
Фотографии Аркадий Гершман, Валерий Ларионов и Иван Иванов

Песок

Элементы ВСП следует дополнительно защищать от заносов в районах пустынь. Прилегающую к ЖД-полотну почву в таких условиях нужно закрепить – посадить зеленую растительность, покрыть суглинком, битумом полимерной суспензией (или другим подходящим составом), возвести сооружения, предотвращающие оползни.

Лучшим вариантом признан первый – с насаждениями. Деревья (акация, саксаул и так далее), кустарники (гребенщик, селюга, джузгун) и, в меньшей степени, травяные культуры (овес, селин, чагер) не только укрепляют подушку под колеей, но и облагораживают окружение, позитивно влияют на микроклимат.

Словарь велосипедных терминов

«Чейнринг» (передняя звезда): зубчатое кольцо спереди цепного привода, прикрепленное бонками (заклепками) или болтами к шатуну привода.

Кассета: группа звезд на задней части трансмиссии. Может содержать разное количество звездочек, в основном от 7 до 11, различных размеров (отличаются по диаметру и количеству зубьев). Надеваются на барабан задней втулки.

Блок звезд с трещоткой: еще один термин для блока задних звездочек. Он, на самом деле, относится к более старой технологии, в которой барабан с трещоткой стоят в кассете и, который, в свою очередь, накручивается на ось втулки.

Переключатели: передние и задние переключатели выполняют всю тяжелую работу по перемещению цепи от одной звездочки к другой.

Звездочка: относится к отдельной передаче в кассете/трещотке.

Коэффициент: описывает отношение между звездочками задней кассеты и передними звездами. Например, «53×12», или звездами на кассете (11-25).

t»: сокращение от слова «teeth» — зубы (находятся на звездочке). Используется для обозначения количества зубов на звезде, например – ‘ 23t’.

Эффективное использование велосипедных передач поможет вам легко и безопасно подниматься в гору

Лучшие статьи :  Как научиться кататься на велосипеде: обучение взрослого человека

Трансмиссия: термин, группирующий в единую систему все движущиеся части, объединяющие шатуны с задним колесом, а, следовательно, приводящаю в движение весь велосипед посредством передних звезд, цепи, кассеты и переключателя.

Каденс (педаляж): скорость вращения педалей за единицу времени, измеряемая количеством оборотов шатунов в минуту.

STI lever: сокращение от «Shimano Total Integration» — это термин, обозначающий дизайн Шимано, совмещающий тормоза и рычаги переключения для шоссейных велосипедов. Иногда термин применяют к переключателям /тормозным рычагам независимо от марки.

Ergo lever: Фирменное название компании Campagnolo, специализирующейся на производстве навесного оборудования для шоссейных велосипедов. Брендовая версия интегрированного переключения передач и тормозных рычагов.

Седло – важный элемент в устройстве велосипеда

Седло подразумевает частичную нагрузку, т.е. человек не садится на него полностью, как на сидение. Во время езды масса велосипедиста равномерно распределяется на седло, педали и руль. У всех моделей эта деталь практически одинакова (разве что, в женских вариантах оно может быть шире). Чтобы не испытывать дискомфорт во время поездок, не рекомендуются большие перерывы. Если же такое случилось, по разным причинам, велопрогулки начать нужно с минимального времени, которое постепенно увеличивают до привычного. Чтобы не чувствовать боли после катания, седло «покрывают» специальными накладками, выпускать которые начали в последние годы.

Седло

Велосипедное седло

Сразу хочется отметить, что правильно говорить именно слово «седло», а не «сидение». Второе обозначает то, что человек садится полностью всей своей массой на сидение, а седло подразумевает лишь частичную нагрузку.

При езде на велосипеде масса тела должна равномерно распределяться на руль, педали и седло.

Характерным отличием может служить только то, что немного шире мужского. В остальном большой разницы между седлами не существует.

Если чувствуется дискомфорт после езды на велосипеде
, значит причина в продолжительном перерыве. Даже если несколько месяцев вы не катались на велосипеде, то можете ощущать боль. Чтобы избежать подобных проблем, начинайте велопрогулки с нескольких минут, увеличивая время езды ежедневно.

Подседельный штырь
предназначен для регулировки высоты сидения. Но помните, что это не главный показатель в выборе велосипеда и его настройки под ваш рост.

Что такое велосипедная втулка?

Это центральная часть велосипедного колеса. Она вращается вокруг оси, которая неподвижна на двух подшипниках.

Подшипники могут быть:

  • промышленные закрытого типа
  • разборные

Втулки имеют фланцы
. Они предназначены для на обода.

Втулки переднего колеса
могут иметь специальное крепление для дискового тормоза или тормозной барабан.

Задние втулки
чаще всего асимметричны, они . Система переключения передач находится в середине нее.

Оси втулок
изготавливаются из титана, алюминия или стали. Они должны различаться по такими признакам:

  • прочность
  • защита от внешних воздействий
  • тип подшипников
  • наличие дополнительных устройств

Велосипедные спицы
можно назвать стержнем, который соединят обод и втулку. Основная задача спиц заключается в обеспечении жесткости, прочности и амортизации колеса.

Спица имеет загнутое кольцо с одной стороны и резьбу на другой стороне. С помощью ниппеля она крепится к ободу колеса.

Спицы должны быть изготовлены из нержавеющей стали. Тогда они будут прочны и не поддадутся коррозии. Значительно выше по качеству титановые спицы. А вот хромированные, оцинкованные и углепластиковые спицы не зарекомендовали себя. Их ассоциируют с непрочными, хрупкими и опасными.

Большую роль в спицах играет их резьба. От нее зависит прочность. Резьба бывает нарезанной и накатанной. У накатанной больше диаметр вершины резьбы, чем диаметр стержня около резьбы. Тело спицы будет прочнее при накатывании резьбы. Такие велосипедные спицы стоят дороже, так как накатка — процесс сложный.

Складные велосипеды с планетарной втулкой

Практически каждый производитель складных велосипедов укомплектовывает двухколесный транспорт планетарными втулками. Подобное техническое решение позволяет владельцам двухколесного транспорта ездить с удобством. К тому же конструкция втулки предусматривает равномерное регулирование нагрузки во время поездки. Целый ряд достоинств складных велосипедов с планетарными втулками наталкивает почитателей велоспорта на более близкое знакомство с конкретными моделями.

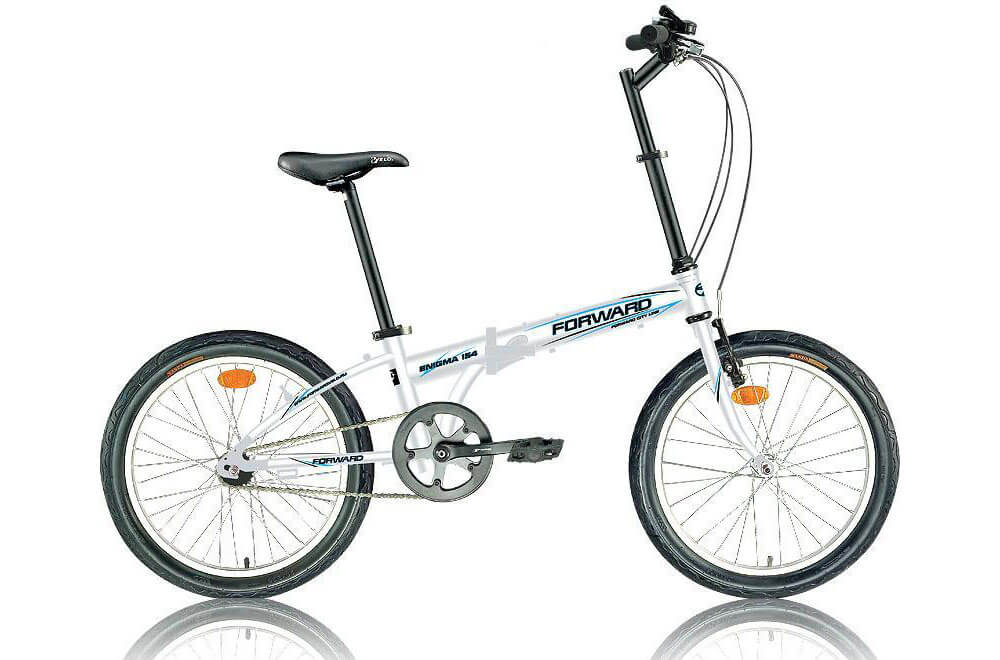

FORWARD Enigma 154
