Разновидности кассет для велосипедов и их замена

Как обслуживать кассету

Как и любой узел велосипеда, кассета нуждается в обслуживании. Очистка от загрязнений, замена пришедших в негодность деталей сделают езду на велосипеде более комфортной и безопасной, а также продлят срок службы самого узла и цепи, на которую переносятся загрязнения

Особенно важно обслуживание разборной кассеты

Для обслуживания кассеты ее необходимо снять. Для этого нужны специальный съемник, соответствующий типу втулки, ключ, желательно разводной или под размер съемника, и так называемый хлыст из рукоятки и куска велосипедной цепи, его можно изготовить самостоятельно.

Могут также понадобится средство от прикипания деталей и смазка.

Съему кассеты предшествует съем заднего колеса и осторожное удаление оси эксцентрика
Съемник устанавливается так, чтоб его шлицы вошли в пазы втулки
Цепь хлыста набрасывается на большую звезду, чтоб звенья цепи плотно сели на ее зубья, а рукоять располагалась справа
Зафиксировав колесо с помощью хлыста, можно приступать к откручиванию стопорного кольца с помощью разводного ключа и съемника. При этом рукояти хлыста и ключа должны образовывать тупой угол, чуть меньше развернутого

Съемник откручивается против часовой стрелки, в то же время нужно слегка тянуть хлыст по часовой стрелке. Если зубья звездочки сильно изношены, цепь хлыста может соскальзывать, в этом случае ее придется перекинуть на другую звезду

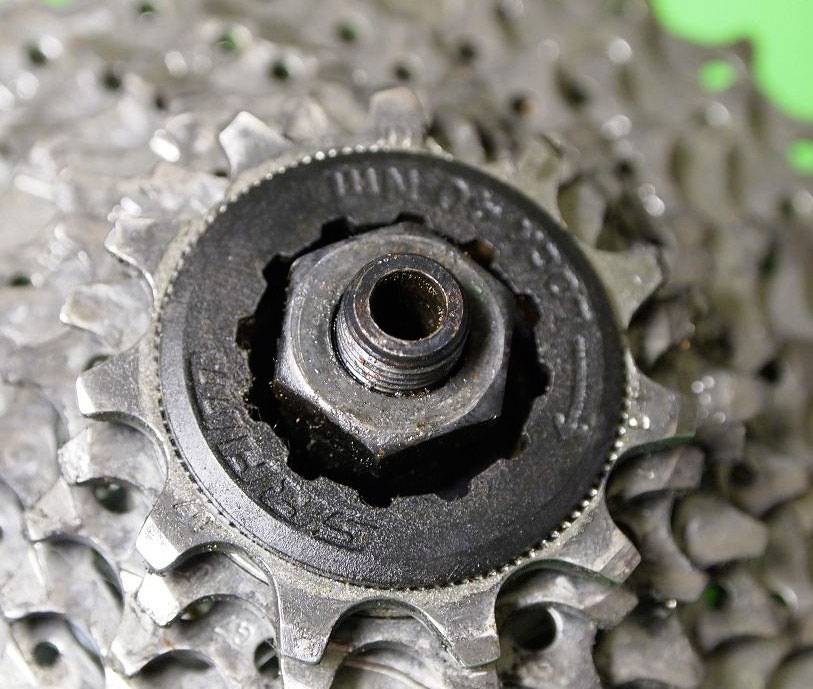

Открутив стопорное кольцо, его откладывают в сторону, и по порядку раскладывают звездочки и промежуточные шайбы. Если шайбы слиплись со звездочками, их аккуратно разделяют с помощью отвертки
Звездочки и втулка очищаются и осматриваются, если выявлены повреждения деталей, их придется заменить
Смазывать звездочки и втулку специалисты не рекомендуют, чтоб не вызвать налипание пыли и песка. Смазать нужно только внутреннюю поверхность стопорного кольца, чтоб в следующий раз оно проще откручивалось
Основание кассеты устанавливается на втулку, чтоб совместились пазы и шлицы. Очищенные, сухие звездочки последовательно нанизываются на корпус втулки, чередуясь с шайбами-разделителями, либо крепятся к основе, которая затем будет надеваться на втулку (зависит от конструкции кассеты)
В кассетах на 10-11 скоростей при закручивании стопорного кольца обычно приходится прижимать верхнюю звездочку. Перед тем, как туго затянуть стопорное кольцо, нужно убедиться, что звездочки встали параллельно друг другу, покрутить колесо
Съемник закручивается до упора разводным ключом по часовой стрелке, перед установкой колеса необходимо еще раз проверить правильность сборки

Для горных велосипедов верхнее число диапазона должно быть большим, чем для шоссейного, чем сложнее маршрут, тем больший диапазон и большее число звезд требуется. Различаются кассеты также материалом, конструкцией, от этого зависит их цена. При выборе кассеты нужно ориентироваться на тип велосипеда, стиль катания и маршруты поездок. Ресурс кассеты составляет в среднем 10-15 тыс. км, при этом она нуждается в уходе, очистке от загрязнений.

Снятие велосипедной кассеты

Для замены велосипедной кассеты последнего поколения Shimano’s Hyperglide с храпового механизма или втулки заднего колеса понадобится два специальных приспособления и один обычный инструмент.

1. Цепной ключ, который важен для удерживания самой кассеты. Нужно выбрать подходящий: SR-1 для 10 звездочек, SR-2 на 11 звездочек и меньше, SR-11, HCW-16.
2. Съемник FR серии с 12 зацепами, ведь именно столько шлицов имеет торцевая зажимная гайка, которую можно увидеть на третьем рисунке.
3. Гаечный ключ на 21 мм, на замену подходит большой разводной ключ или тиски. Но предпочтителен трубчатый ключ с головкой на 21 мм.

Один из съемников FR-1 или FR-5G должен раскрутить зажимную гайку. Инструмент номер FR-5G имеет направляющую, которая делает работу по скручиванию гайки намного легче. Без направляющего штыря удерживать инструмент в зацеплении одной рукой тяжело, когда другой нужно схватить цепной ключ. Используя большой трещоточный ключ с набором головок, намного комфортнее удерживать любой съемник на месте.

На четвертой картинке представлены наиболее популярные съемники:

• слева FR-1 с 12 длинными шлицами на современные кассеты Shimano;
• справа FR-5G с направляющей для всех изделий SRAM/ Sachs и большинства HG.

На этой картинке можно видеть, что инструмент FR-5G уже установлен для освобождения зажатой гайки.

Следующий инструмент, который вам нужен — это любое устройство для удерживания кассеты от вращения назад (против часовой стрелки), когда вы будете отпускать заблокированную гайку. Большим раздвижным газовым ключом это делать нельзя, так как он склонен сгибать или царапать зубы звездочек.

Если у вас нет цепного ключа или вы пытаетесь поменять особенно упорную кассету, то можно накинуть на одну из звезд короткий кусочек цепи и зажать его в тисках, как показано на шестом рисунке.

Длины кусочка цепи и губок тисков достаточно, чтобы захватить наибольшую звезду. Необязательно иметь большие столярные тиски, никому ещё не приходилось скручивать настолько затянутую гайку. Достаточно иметь небольшие навесные тисочки, которые можно держать в руке.

Однако лучшим способом удержать заднюю кассету является использование цепного ключа модели SR-1 или аналогичного, который можно увидеть на седьмом рисунке слева.

Приложив 12-дюймовый разводный ключ, гаечный из набора или даже большой трещоточный рычаг с головкой на 21 мм к съемнику FR-5G, можно ослабить торцевую гайку.

Удерживая цепной хлыст, поверните разводной ключ против часовой стрелки, чтобы ослабить зажатую гайку. Она и маленькая звездочка имеют насечки на своих контактных поверхностях. Так что вы услышите несколько щелчков, когда будете отпускать гайку.

Немного ослабив, снимите цепной захват и гаечный ключ, а также выкрутите зажимное кольцо. В результате всё должно выглядеть как на восьмом изображении.

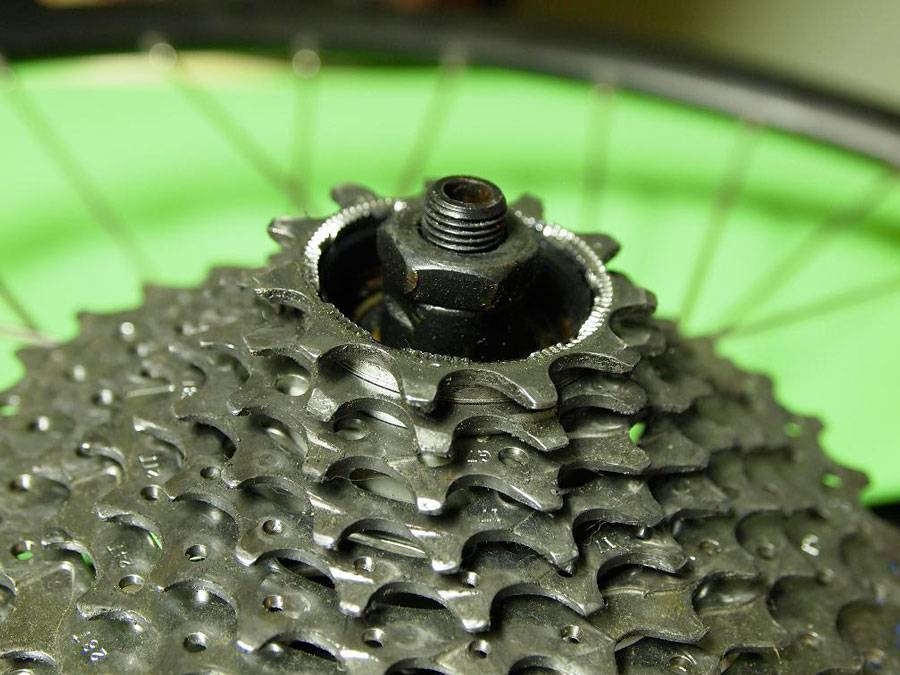

Теперь достаточно поднять кассету с храповой втулки. Но будьте осторожны, и придерживайте внешние две наименьшие звездочки, потому что они не так крепко сцеплены вместе, как остальные.

Запомните для последующей замены, как каждая звезда надевается на храповой механизм

Обратите внимание, что один из шлицов на барабане храповика имеет наименьшую ширину, и ему соответствует узкий паз на каждой звездочке кассеты. Все они должны выстраиваться в одну линию. Храповик после снятия кассеты выглядит как на девятом изображении

Храповик после снятия кассеты выглядит как на девятом изображении.

Если вы не уверенны абсолютно в том, как все звезды и распорки были собраны воедино, потому что они рассыпались при снятии, то остановитесь, и обратитесь в местный магазин велосипедов за помощью.

Преимущественно втулка храповика делается из твердой стали. На некоторых дорожных велосипедах у неё может быть алюминиевый внешний барабан для уменьшения веса. Однажды сняв кассету с такого храповика, можно приметить, где на мягких шлицах остались вмятины и какие звездочки бывают часто нагружены. Помятые шлицы, кстати, делают работу по снятию кассеты очень трудной.

Снятие кассеты без съемника

При необходимости поменять кассету многие владельцы сталкиваются с проблемой отсутствия инструмента для выполнения таких работ. Очевидно, он не может быть в каждом доме, так как съемник имеет специфическую конструкцию. Приобретение специнструмента не вынудит распрощаться с большой суммой. Однако велосипедисты лишь в единичных случаях решаются на дополнительные расходы. Все потому, что в качестве альтернативы можно создать инструмент для самостоятельного снятия звездочек.

Для его изготовления нужно обзавестись четырьмя экземплярами саморезов, прочной деревянной палкой (40 х 20 х 300), отверткой и старой цепью. Последняя всегда найдется у любого велосипедиста, уважающего свое транспортное средство. Менять саморезы на гвозди не рекомендуется.

К краю палки надо прикрепить старую цепь четырьмя саморезами. Далее, при снятии задней кассеты, велосипедист ставит на нее цепь от импровизированного хлыста. Затем — раскручивает гайку.

Открутить гайку при отсутствии хлыста и съемника можно, но это будет очень сложно. Такой вариант подходит, если гайка закручена недостаточно сильно.

Для раскручивания нужно взять плоскую отвертку и молоток. Рабочую грань отвертки ставят на шлицы гайки, а затем аккуратно бьют по рукояти молотком. Если все сделано правильно, гайка постепенно должна поддаться, начав раскручиваться

Важно не переборщить с силой удара, чтобы не повредить шлицы гайки

Выбор и ремонт кассеты велосипеда

Велосипедная кассета – система задних звездочек для изменения передаточного отношения. Звезды расположены в порядке убывания от втулки – самая близкая к ней большая и «мощная», дальше всех – скоростная маленькая звездочка. В том же порядке ведется и отсчет. Повысить передачу, значит, переключиться на более дальнюю звезду, и наоборот.

Кассета – расходный материал, со временем изнашивается, что требует ее периодического обслуживания – замены цепи, отдельных звезд или узла в целом. Под кассетой подразумевается также трещотка – на первый взгляд, аналогичный набор задних звездочек. На самом деле это далеко не так, и прямо сейчас узнаем о различиях, чтобы никогда больше не путаться в этих понятиях.

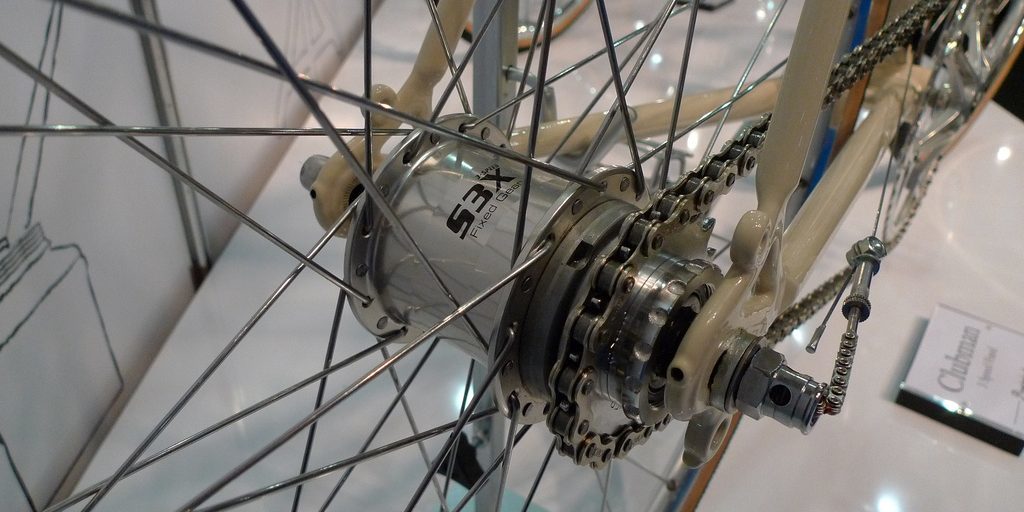

Недостатки планетарных втулок

1. Самый главный минус – они дороже, чем обычная система переключения передач. Но с учетом того, что их уже не нужно обслуживать в дальнейшем – стоимость эксплуатации велосипеда будет значительно ниже.
2. Маленькое общее передаточное отношение.У обычных переключателей передаточное отношение в среднем 550%. Это значит, что за один оборот педалей на самой высокой передаче велосипед проедет в 5,5 раз большее расстояние, чем на самой низкой передаче.У планетарных втулок это соотношение порядка 300%. На них сложно будет преодолевать крутые подъемы и разгоняться до высоких скоростей.Хотя прогресс не стоит на месте, и инженеры велосипедных фирм работают над улучшением выпускаемых моделей. Уже сейчас есть хорошие 7, 11 и даже 14 скоростные варианты.
3. Они тяжелее.Тут то же не все однозначно. Да, сама планетарная втулка тяжелее аналогичной втулки с кассетой для горного многоскоростного велосипеда. Но, ставя её, Вы так же снимаете с велосипеда все ненужное оборудование для переключения передач (две передних звездочки, оставляя только одну, одну ручку переключения передач, тросики, механизмы переброски цепи и т.д.) Вместе с этим отпадают вопросы по их обслуживанию. Да и, в конце концов, если Вы не веломаньяк по весу, то лишние полкило для городского велосипеда не делают никакой погоды.
4. Ремонт их в домашних условиях слишком сложен. Для нашего человека нет неремонтируемых механизмов, но отремонтировать планетарную втулку значительно сложнее, чем обычный переключатель скоростей. Правда и ломаются они ну очень уж редко.
5. Не подходят для скоростных гонок и агрессивной езды.
6. Планетарные втулки нельзя использовать с эксцентриковыми зажимами оси заднего колеса. Это объясняется тем, что если ось слабо крепится к дропаутам, то она может провернуться и сломать саму втулку или раму велосипеда.
7. По сравнению с обычными системами переключения скоростей в планетарных втулках из-за того, что много зубчатых передач, ниже КПД и больше потерь энергии велосипедиста на трение. Считается, что их эффективность составляет 92%, по сравнению с 98% для обычных переключателей.

Типы велосипедных кареток

Основными критериями классификации кареток для велосипеда возможно считать следующие:

• размерность (длину) оси вращающегося вала;
• геометрические параметры корпуса;
• тип резьбового соединения стакана;
• вариант посадочного соединения шатунов.

Изначально каретки для велосипедов имели открытое исполнение. Однако такой тип не мог обеспечить высокие эксплуатационные параметры. Низкая герметичность конструкции, а также применение шариковых подшипников из низкосортных сталей приводили к быстрому износу данного узла.

Постепенно конструкторы смогли разработать новый тип кареток, получивших название картриджных. В ней успешно сочетается применение инновационных технологий сборки, совместно с использованием комплектующих нового типа. Кроме того, картриджные каретки для велосипеда не требуют проведения постоянных регламентных работ, связанных с демонтажными операциями.

Большое значение для подбора каретки приобретает размер стакана и параметры его резьбы. Основными линейными размерами принято считать такие:

• 68 и 73 мм, применяемых для комплектации велосипедов класса MTB;
• 83 мм, для использования в специализированных моделях типа BMX, а также Trial;
• 100 мм, которые отлично подходят для рам повышенной ширины.

Для обеспечения работы кареточного узла при повышенных нагрузках применяется новый стандарт BB30, иначе именуемый Press-Fit. Данный вид кареток обеспечивает использование вала диаметром 24 или 30 мм. Кроме того такие каретки для велосипеда могут применяться в самых различных стаканах с посадочным диаметром от 37 до 46 мм.

Некоторые варианты кареток имеют эксцентриковый механизм, который позволяет выполнять натяжение цепи с быстрой фиксацией.

Для крепления шатунов предполагается обустройство торцевой поверхности вала специальными шлицевыми элементами. Такое решение позволяет добиться максимального передаточного усилия от педалей к ведущей звёздочки.

Шлицевые соединения кареток имеют следующие варианты исполнения:

• квадратный или SQR, имеющий давнюю историю применения, однако не всегда подходящий для экстремальных видов спорта;
• многошлицевые версии, которые обеспечивают лучший способ соединения подвижных деталей.

В свою очередь многошлицевые варианты подразделяются в зависимости от марки производителя:

• Octalink, выпускаемый мировым поставщиком велотехники Shimano. Изготовитель выпускает два типа шлицов, различающихся по длине. При таком типе соединения удаётся устанавливать полый вал особого типа, который позволяет снизить вес конструкции при повышенных параметрах прочности;
• Hollowtech II, специализированный вариант, который применяется в интегрированных системах при особых способах монтажа. Благодаря малому количеству деталей и прочному валу конструкторам удалось создать лёгкий и надёжный агрегат;
• GSP, ISIS Drive представляют собой аналоги системы Hollowtech и Octalink, имея в своём составе схожие конструктивные решения. Однако их использование может потребовать комплектации шатунами, совместимыми с данным типом каретки;
• Howitzer, новый тип кареток, применяемых для велосипедов экстремального типа. Конструкция такого варианта предполагает наличие подшипникового узла внешнего типа и вала специальной формы.

Снимаем шатуны с велосипеда без съемника

В случаях, когда у велосипедиста нет доступа к специализированному инструменту, остается сравнительно немного вариантов для реализации задачи. Чтобы снять шатуны с велосипеда без съемника, можно прибегнуть к следующим решениям:

1. Попытаться демонтировать шатун силовым способом. Само собой, в случае применения кувалды присутствует высокая вероятность нанесения непоправимого ущерба подшипникам и каретке. Хотя идея может принести желаемые плоды, возможно, из-за собственной лени придется прибегнуть к дополнительным расходам на ремонт прочих деталей.
2. Второй вариант предполагает обильную обработку соединений смазочными материалами с последующим отвинчиванием болтов. С разжатым крепежом достаточно проехать на велосипеде несколько сотен метров, оказывая максимальное давление на шатуны.
3. Следующее решение, которое позволит разобраться, как снять шатуны с велосипеда без съемника, предполагает применение болгарки. При помощи инструмента выполняется аккуратный надпил на втулке. Далее молотком и пробоем окончательно демонтируется деталь. Главным недостатком способа выступает необходимость последующей замены старого шатуна.

Как снять кассету звездочек БЕЗ съемника?

Второй вариант замены фирменного фиксатора кассеты — взять старую цепь. Практически у любого уважающего себя велосипедиста найдется одна-две старых цепи, особенно, если заниматься ротацией цепей и заменять их своевременно. Если же цепь вовремя не менять — то можно легко попасть на сумму до 250 долларов :). Итак, берем цепь, накидываем ее одним концом на кассету, а второй конец оборачиваем вокруг колеса-покрышки, фиксируем ее там и поворачиваем гайку съемником . У меня в результате накинутая на покрышку цепь продавила покрышку до обода и помяла последний.

Третий вариант пришел сам собой, когда я подробно изучил устройство фиксатора Нам опять понадобится старая цепь, палка, 4 самореза и отвертка. Гвозди лучше не использовать — их выдирает из палки на “ура”.

Собираем все вместе, как на фотографии профессионального съемника кассеты Shimano.

В каких ситуациях может потребоваться демонтаж шатуна?

Шатун представляет собой довольно простую деталь, которая не нуждается в особом обслуживании и уходе. Замена компонента чаще всего производится по причине механического повреждения. Необходимость снятия может возникнуть также, когда необходимо получить свободный доступ к каретке, выполнить регулировку либо промывку системы.

Нередко после езды в дождливую погоду в области каретки возникают неприятные скрипы, причиной которых выступает попадание песка и загрязнений в узловой механизм. В данном случае может потребоваться снятие шатуна для очистки посадочного места.

В целом же сам по себе шатун не демонтируется. Для этого прибегают к эксплуатации специального съемника либо применению импровизированных способов, которые будут рассмотрены далее.

Инструменты

Для смены/обслуживания цепи

Выжимка цепиЧтобы разъединить цепь, необходимо выжать один выбранный пинс помощью выжимки.При наличии большой физической силы, можно сделать это без специальныхинструментов, но неаккуратным движением легко повредить цепь.Поэтому советую пользовать специальной выжикой: отедльной или входящей в состав мультитула.При этом следует обратить внимание, что нельзя выпрессовывать соединительный пин, который имеется в некоторых цепях.Соединительный пин визуально отличается от остальных — поэтому перепутатьдовольно сложно.1. Вставьте звено цепи в инструмент и закрепите винтом. Обратите внимание на то, что в некоторых выжимках цепи есть два посадочных места, одно место для выпрессовывания оси (оно находится ближе к фиксирующему винту), а второе место используется только для регулировки оси

Цепь следует укладывать ближе к регулировочному винту. Заворачивайтеаккуратно винт выжимки, тем самым выдавливая пин.2. В процессе выпрессовки стоит проверить соосность: не не дает ли регулировочный винт гнуться звену, а остриевыжимки давит на пин, а не на звено.При этом не должно быть перекосов или каких-то странныхположений цепи в выжимке.3. Не выдавливайте пин до конца, если хотите собрать звено с ним же,иначе будет сложно устанавливать его обратно!4. Когда цепь снята.Помните, что каждый раз для выпрессовки следует выбирать новыйпин, поскольку прочность разъединенного и собранного вновь звена значительно уменьшается!

Обратите внимание на то, что в некоторых выжимках цепи есть два посадочных места, одно место для выпрессовывания оси (оно находится ближе к фиксирующему винту), а второе место используется только для регулировки оси. Цепь следует укладывать ближе к регулировочному винту

Заворачивайтеаккуратно винт выжимки, тем самым выдавливая пин.2. В процессе выпрессовки стоит проверить соосность: не не дает ли регулировочный винт гнуться звену, а остриевыжимки давит на пин, а не на звено.При этом не должно быть перекосов или каких-то странныхположений цепи в выжимке.3. Не выдавливайте пин до конца, если хотите собрать звено с ним же,иначе будет сложно устанавливать его обратно!4. Когда цепь снята.Помните, что каждый раз для выпрессовки следует выбирать новыйпин, поскольку прочность разъединенного и собранного вновь звена значительно уменьшается!

Как настроить дисковые тормоза

Финские велосипеды

Женой Дудя оказалась…

Рождественские ярмарки в Хельсинки

Русский олигарх сделал это с финкой за 300 000 €

Стритарт Хельсинки

Новая жена Шнура

Татуировки Шария

Lux Express или Ecolines ?

Lux Helsinki — Зимний фестиваль света

Как избавиться от боли в спине

Аэропорт Хельсинки

Расписание СПб — Хельсинки

Финский Новый год

Обслуживание велосипедной кассеты и цепи

Тщательно чистите кассету велосипеда, по крайней мере, дважды в год. Будьте внимательны при чистке в районе втулки. Не мойте велосипед из шланга и не используйте растворитель, так как он может растворить масло в подшипниках.

Было бы неплохо заменить и цепь во время замены кассеты (цепи изнашиваются быстрее, чем кассеты, так что вы, можете поменять цепь дважды, прежде чем придет очередь кассеты). Кассета и цепь должны быть совместимы друг с другом. Например, если у вас 9-скоростная кассета, то и цепь нужна 9-скоростная.

Плохое состояние цепи способствуют изнашиванию зубчиков на звездочках кассеты. Если вы живете в районе пляжа, то песок попадает в систему трансмиссии, или если вы живете в сыром климате — цепь может поржаветь, так что лучше всего менять цепь заблаговременно.

Пошаговая инструкция по ремонту

К основным моментам обслуживания задней втулки велосипеда относят:

• регулярная подтяжка корпуса;
• замена подшипниковых шариков;
• смазывание деталей внутри корпуса;
• регулировка тормозных колодок.

Это нужно делать по мере необходимости, чтобы продлить ресурс устройства и избежать поломок. Новичкам необходимо предварительно ознакомиться с детальной инструкцией. Ее легко найти на тематических сайтах.

Выбор инструментов и запасных деталей

Для разборки задней втулки велосипеда и обслуживания понадобятся инструменты:

• хлыст;
• вороток с переходником;
• плоская отвертка;
• оправка для откручивания стопорной гайки;
• конусный ключ;
• накидной ключ на 17 мм;
• медицинский пинцет;
• заглушка для калипера.

Также понадобится смазка, ветошь, очищающие средства. Что касается деталей на замену, они должны быть полностью идентичны оригинальным

При большом разнообразии втулок и их компонентов важно не ошибиться. Поэтому заранее необходимо уточнить модель, размеры и прочие параметры

Например, детали втулки скоростного велосипеда не подойдут для «односкоростника» и наоборот.

ХлыстВороток с переходникомПлоская отверткаОправка для откручивания стопорной гайкиНакидной ключ на 17 ммКонусный ключЗаглушка для калипера

Разборка

Демонтаж производят на снятом колесе. Разобрать втулку заднего колеса велосипеда можно в такой последовательности:

1. Снять колесо. Демонтировать эксцентрик, а если есть, то и ротор дисковых тормозов.
2. Снять кассету со звездочками.
3. Открутить отверткой пыльник, который находится с левой стороны задней втулки. С правой стороны пыльника нет.
4. Зафиксировать контргайку с правой стороны, такую же гайку слева – открутить.
5. Открутив левую контргайку, убрать шайбу, проставочное кольцо, выкрутить конусную гайку.
6. Аккуратно вытащить ось втулки и отложить ее в сторону для дальнейшей очистки.
7. С левой стороны вытащить пыльник-уплотнитель.
8. С помощью пинцета по одному вынуть шарики подшипника слева, а затем и с правой стороны.
9. После демонтажа можно приступать к очищению и смазке деталей.

Очищение и смазка

При разборке втулки заднего колеса велосипеда каждый шарик подшипника нужно протереть тряпочкой, смоченной в керосине или бензине. Осмотреть внимательно каждый. Поврежденные – заменить.

Затем вынуть и осмотреть ось велосипеда. Протереть ее сухой ветошью. В случае сильных загрязнений постараться убрать их с помощью тряпочки, смоченной в бензине, высушить.

Смазывать втулку только специальным средством – цепная смазка не подойдет. Для подшипников использовать буксол. Наносить на сухие чистые детали. Слой не следует делать толстым. Если переборщить, то при движении смазочный материал выступит поверх обработанной поверхности, на него станет налипать грязь, пыль, что приведет к износу.

Ремонт

Распространенная причина, по которой требуется обслуживание задних втулок, это люфт при движении или перетяжка конуса. В этом случае нужно:

• ослабить ключом контргайку;
• проверить конусную гайку, ослабить или, наоборот, затянуть ее так, как нужно;
• затянуть контргайку к прежнему состоянию.

Если причина в поломке той или иной детали, то потребуется замена:

• снять стопорное кольцо;
• вынуть втулку;
• снять детали, которые находятся на стороне, противоположной звездочкам;
• внимательно осмотреть, проверить исправность;
• если какая-то поломана, заменить ее;
• поставить снятые части на место в обратном порядке;
• затянуть контргайку и конусные гайки.

Когда задняя втулка шатается, ее корпус прокручивается, необходимо подтянуть крепежные гайки. При затруднении движения заднего колеса – ослабить. Если же ухудшился накат, появились посторонние звуки во время езды, то, скорее всего, проблема в изношенных подшипниках либо отсутствии смазки.

Еще одна распространенная проблема – загрязненная каретка. В этом случае нужно вынуть кареточный узел, промыть все детали системы керосином или бензином, установить в обратном порядке.

Сборка

После проведения обслуживания, ремонта, важно правильно собрать заднюю втулку велосипеда. Делается это в обратной процессу разборки последовательности

Схема монтажа: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка.

Отрегулировать, привести в порядок заднюю втулку на велосипеде своими силами не представляет особой сложности. Главное, действовать в строгой последовательности, а также аккуратно обращаться с деталями, чтобы их не потерять во время демонтажа. Соблюдение простых рекомендаций поможет справиться с этой задачей даже новичкам.

Как снять шатуны с велосипеда

В идеальном случае, когда мы используем качественное оборудование и имеем съемник для шатунов с велосипеда, сложностей возникнуть не должно. Вся конструкция в этом случае работает так, что помогает нам выполнять необходимые для технического обслуживания действия.

Перед снятием шатуна нужно открутить фиксирующий болт – шестигранник или стандартная гайка/болт. Делать это нужно очень аккуратно, чтобы не завалить грани на шестиграннике/гайке. Дальше, казалось бы, шатун должен соскочить, но этого не происходит. Используется посадка с натягом. Руками шатун не снять и потребуется выжимка шатунов.

Если рассматривать современные шатуны, то в центральное отверстие шатуна вкручивается специальный съемник-выжимка, который упирается в каретку и стаскивает (при кручении гайки съемника) шатун с его посадочной точки. Так снимаются и шатуны под квадрат, и шатуны под шлиц. Съемник нужно вкручивать абсолютно ровно и на всю длину резьбы. В противном случае, съемник вытащит себя сам вместе с резьбой, а шатун останется на месте.

На некоторых системах съемнику не во что упереться на каретке. В этом случае, нужно или оставить на месте фиксирующий винт, прижимающий шатуны и упереться в него, или подложить монетку. Можно использовать продольную ось (болт или ось колеса), для того, чтобы упереться в соседний фиксирующий винт

Важно помнить, что можно случайно повредить резьбу болта фиксации шатуна на каретке или впресовать ваш упор в резьбу каретки, а это потребует замены каретки, что иногда ещё даже более трудоемко и дорого.

С шатунами на шпонке ситуация немного сложнее. Там предварительно нужно выбить шпонку, а затем раскачать шатуны (например, легкими, но резкими ударами молотка через деревянный брусок). Есть ещё рекомендация прокатиться без шпонки по двору, пока шатун не раскачается сам, правда этот вариант не всегда эффективен. Шпонка выбивается молотком. Для таких шатунов съемники не предусмотрены. Он сбивается молотком.

На практике ситуации обычно бывают разные и они сильно отличаются от желаемого идеала. Шатуны часто пригорают или срываются гайки крепления, да и сами шатуны не всегда слезают с посадочной точки на каретке очень легко. Какие же проблемы встречаются чаще всего?

Втулки Campag.

Новые втулки Campagnolo Centaur, Chorus и Record разбираются по другому. Зафиксируйте ось с левой стороны торцевым ключом на 5мм. Затем рожковым ключом на 17мм поверните контргайку с правой стороны по часовой стрелке и открутите ее. Для того чтобы снять механизм свободного хода, его нужно дернуть, при этом ось останется внутри. Собачки храпового механизма и их пружины останутся на месте. Для снятия втулок Mirage и Veloce, а также втулок старого стиля Chorus и Record может потребоваться, чтобы вы сначала ослабили маленький винт с головкой под торцевой ключ (около 2мм), расположенный в правой контргайке. На более новых версиях его уже нет, поэтому снимите контргайку справа с помощью ключа на 17, удерживая ось торцевым ключом на 5мм или вторым ключом на 17мм.
