Шатуны для велосипеда: выбор для классических и нестандартных моделей

Материал шатунов

Рычаги педалей могут изготавливать из разных материалов:

  • сталь,
  • алюминий,
  • титан,
  • карбон.

На какие только ухищрения не идут производители шатунов, чтобы снизить вес: изготавливают их сложной замысловатой формы, делают канавку снаружи, оставляют пустоту внутри. Более легкие шатуны, кроме того что снижают общий вес велосипеда, так ещё легче раскручиваются. Чем меньшую массу нужно раскрутить, тем быстрее можно ускориться.

Хотя шатуны и являются одними из самых нагруженных деталей велосипеда, их можно сделать пустотелыми. Как в случае с рамой велосипеда, точно так же полый рычаг педали сохраняет свою прочность и жесткость при намного меньшем весе. Наличие пустоты внутри детали значительно на показатели прочности не влияет.

Стальные шатуны могут быть цельными и трубчатыми. Для отечественных велосипедов и шоссейных их делают цельными. Очень часто на горные велосипеды и спорт байки BMX ставят облегченные полые рычаги педалей.

Все прочные, у которых низка вероятность поломки, алюминиевые детали изготавливают горячей или холодной ковкой. Велосипедные шатуны прессуют по металлической вставке, а затем её удаляют, после чего получается готовая деталь с фигурной канавкой. Полые рычаги из алюминия делают только методом холодной ковки Hollowtech, впервые внедрённым фирмой Shimano. Такие изделия применяются вместе с полым валом каретки, закреплённые на его 8-ми шлицевых торцах увеличенного диаметра.

Для редких спортивных велосипедов изготавливают шатуны из титана или карбона. Карбоновые изделия могут быть как однородными, так и с алюминиевой или титановой основой внутри. Ясное дело, что чем сложнее технология изготовления, тем дороже готовое изделие.

Полые шатуны велосипеда

Материал шатунов

Материал, из которого изготавливаются шатуны может быть алюминием, сталью, титаном или карбоном. Стальные шатуны могут быть цельными или трубчатыми для уменьшения веса, сохраняя при этом прочность и часто применяются на ВМХ велосипедах, а также очень часто на горных.

Большое распространение имеют алюминиевые шатуны горячей или холодной ковки, которая придаёт дополнительную прочность материалу и уменьшают вероятность поломки. Некоторые алюминиевые шатуны изготавливают путём ковки со стальной вставкой внутри и затем её удалением для уменьшения веса. Карбоновые шатуны изготавливаются либо полностью из карбона, либо с внутренней алюминиевой или титановой вставкой.

Размеры шатунов

Шатуны могут варироваться по длине от 150 до 185 мм, в зависимости от роста велосипедиста. Для взрослых людей диапазон длины шатунов обычно находится в пределах 165 — 177,5 мм. Для людей меньшего роста или с небольшой длиной ног используют более короткие шатуны. Также на выбор шатунов влияют предпочтения отдельных велосипедистов и их размер может отличаться от расчётных.

Длинна шатунов велосипеда влияет на такой показатель, как каденция — количество оборотов, которые велосипедист делает за определённый период времени. При более коротких шатунах каденция возрастает и соответственно уменьшается при длинных. Кроткие шатуны предпочитают трековые гонщики, а на горных велосипедах для снижения каденции используют более длинные.

Способы крепления шатунов

Существуют различные способы крепления шатунов к оси каретки.

1. Клиновидный штифт. Использовались на старых велосипедах, сейчас встречается очень редко.

2. С помощью насадки на квадратную коническую ось каретки.

3. С помощью насадки на гексагональную (шестигранную) коническую ось каретки.

4. Фиксирование с помощью шлицевого соединения.

5. С интегрированной осью. Один из шатунов вместе с осью каретки составляет одно целое. Второй крепиться одним из вышеупомянутых способов.

Одно из последних изобретений — роторная система RS4X, где шатуны расположены не на одной прямой, а со смещением на несколько градусов, что обеспечивает увеличение коэффициента полезного действия и решает проблему нагрузки на суставы велосипедиста.

Также читать на эту тему:

Виды шатунов велосипеда по конструкции. В двухсоставной системе шатунов правый шатун, ось и ведущая звезда объединены в одно целое. Левый шатун является отдельной деталью и фиксируется на шлицах оси при помощи клина или стяжного болта. До недавнего времени также считалась устаревшей, но в 2004 году компания Shimano возродила двухсоставную конструкцию и включив в неё…

Роторная система RS4X.  Стандартные шатуны располагаются относительно друг друга под углом 180 градусов. При педалировании, когда шатуны находятся перпендикулярно земле происходит ситуация, при котором нога не может передавать момент силы на педаль велосипеда…

Эллиптические звёзды велосипеда. Эксперименты с эллиптическими передними звёздами на велосипеде стали проводить ещё в конце 19-го столетия. Овальная форма звезды позволяет более эффективно осуществлять педалирование и держать ноги в более комфортных условиях. Конструкция предназначена для того, чтобы…

Полые шатуны велосипеда. Полые шатуны изготавливаются при помощи метода холодной ковки Hollowtech. Первыми эту технологию применили в Shimano. Как и в случае с качественными трубами рамы полый шатун может быть прочным и жёстким при малом весе. Наличие внутренней полости на эти показатели не влияет…

Q – фактор. Q – фактор – это показатель расстояния между плоскостями, в которых вращаются головки шатунов. На числовое значение Q – фактора влияет форма шатунов и длина оси каретки. В случае с использованием контактных педалей, положение шипа на обуви также влияет на Q – фактор…

Зачем снимать шатуны с велосипеда

Иногда требуется снять шатуны велосипеда для того, чтобы получить доступ к обслуживанию каретки или прочистить грязь.

Сами шатуны могут ломаться. На первый взгляд это кажется невероятным развитием событий, но шатуны подвержены изгибам, повреждению шлица, шатуны могут ломаться в любой из точек или, что является наиболее частым недугом, получают повреждение резьбы для крепления педали.

Резьба в шатуне для педали – это отдельная печальная тема. Часто пользователь перетягивает эту резьбу или наоборот не всегда контролирует затяжку и подтягивает разболтавшееся крепление. Это приводит к повреждению резьбы. Можно было бы нарезать резьбу большего диаметра, но тогда в образовавшееся отверстие не встанут стандартные педали. Помимо этого, резьба может повредиться из-за того, что ремонтник начал вкручивать педаль под небольшим углом и срезал грани резьбы, или лучше сказать – самостоятельно угробил резьбу. Во всех этих случаях шатуны потребуется демонтировать и/ или заменить на новые. Можно попытаться отремонтировать шатуны.

Шатуны с велосипеда потребуется снять и в случае, если нужно поменять звезды (или одну из звезд). Ведь на современных шатунах звезда крепится не при помощи сварочного аппарата или расклёпа, а при помощи так называемых бонок. Звезда – это расходный материал, который выходит из строя и снашивается гораздо быстрее, чем сами шатуны.

Больше всего проблем возникает с алюминиевыми шатунами. Если качество их изготовления низкое, то они активно ломаются и снимаются с большим трудом. Всё дело в некачественном алюминии, используемом на дешевых изделиях.

Другие виды кареток

BB30A и PF30A

Компания Cannondale представила свои варианты кареток: BB30 и PF30. Их характерной особенностью, является асимметричный «стакан» каретки, который на 5 мм шире с левой стороны. Оба типа предназначены под ширину стакана 73 мм и специально разработаны для шатунов Cannondale SISL2 HollowGram. Но, дополнительные 5 мм затрудняют монтаж других шатунов. Шатуны, использующие подкладки с левой стороны (например, Cannondale и Sram), могут быть совместимы со стандартом BB30, если убрать подкладку — остальное (например, FSA) не совместимы.

T47

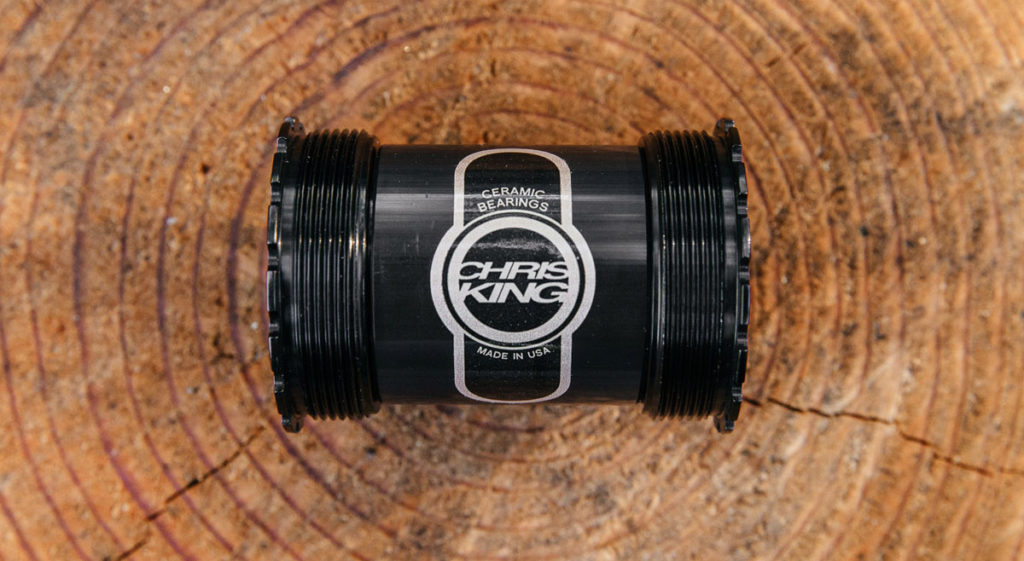

T47 (или Thread Fit 30i) — представлен в 2015 году Крисом Кингом и «Argonaut Cycles». Стандарт основан, как и PF30, на муфте диаметром 46 мм. Разница заключается в том, что каретка T47 вкручивается, тогда как PF30 впрессовывается. Другими словами — на раме, к которой подходит PF30, с 46-мм втулкой, делается резьба высотой 1 мм, таким образом, получается муфта диаметром 47 мм.

Лучшие статьи :  Что делать, если не крутится заднее колесо на велосипеде

T47

Подведение итогов

Производители велосипедных компонентов  каждый год наводняют нас новыми стандартами, новыми технологиями, они всё время в «заботе» о нашем комфорте и безопасности. Но действительно ли все новинки влияют на то, как мы ездим? Возможно, на уровне профессионалов, принимающих участие в Олимпийских играх, увеличение муфты на 5 мм, позволит увеличить жесткость и выиграть решающую долю секунды.

Классификация

Наиболее часто встречающиеся виды систем можно разделить на группы.

По области применения:

  • MTB системы
  • Шоссейные системы
  • Системы для дорожных велосипедов

По принципу работы механизма переключения передач:

  • Системы с несколькими звёздами
  • Планетарные системы

По количеству звезд:

  • С одной звездой
  • С двумя звёздами («двойники»)
  • С тремя звёздами («тройники»)

Обычно звёзды крепятся к шатунам с помощью трёх-шести болтов (чаще — четырьмя или пятью). Элемент системы, к которому прикрепляются звёзды, часто именуется «пауком», из-за формы, напоминающей растопыренные во все стороны «лапы». Соответственно с количеством крепёжных отверстий, системы именуются «трёхлапками», «четырёхлапками» и так далее.

Возможность замены звёзд

Съёмные звёзды позволяют заменить их в случае износа или повреждения. Также это позволяет устанавливать звёзды с разным количеством зубов для различных условий, изменяя таким образом передаточное отношение. В системах для недорогих велосипедов звёзды часто выполнены несъёмными.

Система под квадрат. Звёзды съёмные

Система под Octalink. Звёзды съёмные

Передний переключатель

Специфические велосипедные системы

В тандемных велосипедах системы имеют обычно дополнительные звёзды для передачи крутящего момента от педалей второго ездока. Дисковый тормоз, встроенный в систему, применяется на велосипедах со втулкой без свободного хода (например, в велосипедах для велотриала). А иногда механизм свободного хода также располагается в системе ведущих звёзд.

К специфическим также можно отнести системы, разработанные для велосипедов с нестандартной трансмиссией (например, ременным или вальным приводом).

В последнее время стали популярны системы с овальными звездами. На сегодняшний день овальные звезды производятся серийно всеми крупными производителями: Е13, Race Face, Blackspire, AbsoluteBlack, Kore, OneUp Components. Выпускаются во всех наиболее распространенных стандартах, в одинарном исполнении и под переключение. Достоинство таких звезд – повышенная эффективность педалирования. В процессе вращения педалей усилие прикладывается неравномерно, и овальные звезды работают благодаря этому, более грамотно распределяя нагрузку. По ощущениям такая звезда более “круглая”, нежели обычные. С этими звездами легче забираться в гору, разгоняться и педалировать в мягком грунте. К недостаткам относится повышенный износ цепи и самой звезды (относительно круглых звезд из того же материала), у овальных звезд под переключение – более высокая требовательность к настройке переднего переключателя. Также при высоком каденсе при попытке переключения на меньшую звезду возможна ситуация, когда цепь не успевает полностью освободить большую звезду, в результате чего возможно “зажевывание” цепи между пером рамы и большой звездой, что может привести к поломке звезды и цепи. Для предотвращения такой ситуации рекомендуется уменьшить разницу в количестве зубьев на большой и малой звездах по сравнению с системой с обычными круглыми звездами.

Картриджный тип

Этот тип кареток используется в группах нижней и средней ценовой категории от Shimano — Acera и Alivio. Их можно встретить почти на всех велосипедах до 800$, как на горных, так и на туристических. Картриджная каретка отличается от классической, своей закрытой конструкцией, в которой находятся ось и набор подшипников. Такой тип каретки ввинчивается в каретковый стакан рамы. В зависимости от класса, в ней могут применяться — шариковые, промышленные или игольчатые подшипники (например, Dura Ace BB-7700), которые могут быть дополнительно герметизированы. Использование более высокого класса подшипников, в сочетании с алюминиевым корпусом, существенно уменьшает вес конструкции, сохраняя при этом очень низкое сопротивление качению и увеличивает долговечность.

Картриджная каретка

При выборе картриджной каретки, нужно обратить внимание на три важные характеристики: способ крепления шатунов, диаметр оси и ширина стакана рамы. Картриджная каретка в разобранном виде

Картриджная каретка в разобранном виде

1) Крепление шатуна

Изначально, этот тип каретки имел ось с посадочным местом для шатунов в виде квадрата. Позднее, появились шлицевые соединения — ISIS, Octalink и Power Spline, благодаря которым, существенно улучшилось качество соединения оси и шатуна, а соответственно, и жесткость конструкции. Octalink — это решение, используемое исключительно Shimano, и существует в двух версиях: Octalink V1 и Octalink V2, которые отличаются друг от друга длиной шлица (с таким же количеством канавок) и они несовместимы друг с другом. В ответ на шимановский стандарт Octalink, SRAM разработали свой стандарт под названием ISIS, который так же используется другими компаниями, такими как FSA или Race Face. Существует также стандарт под названием Power Spline, разработанный компанией Truvativ, но он менее популярен и довольно редок.

Типы крепления шатунов

2) Диаметр и ширина кареточного стакана рамы

В настоящее время, наиболее популярным является английский стандарт (BSA), также известный как ISO, в котором ширина каретки составляет от 68 до 73 мм, а диаметр — 1,37 дюйма. Так же есть итальянский стандарт, с шириной каретки 70 мм и диаметром оси 36 мм, который чаще всего использовался в шоссейных велосипедах, и французский стандарт, с размерами — 68 мм и 35 мм соответственно. И в итальянском и французском стандартах используется только правая резьба, что создает риск отвинчивания правой опоры подшипника во время езды. Вариант французского — швейцарский стандарт, который отличается только использованием левой резьбы справа. Наименее популярным, является стандарт Raleigh, ранее используемый в старых британских велосипедах.

Диаметры и ширина каретки

Велосипедные шатуны | Клуб велопутешественников -Статьи

Шатуны представляют собой рычаг, который соединяет педаль и каретку. В механике подобная деталь называется кривошип, но в велосипедной терминологии прижилось именно это название. Почти всегда правый шатун монолитен с пауком, непосредственно на который уже и крепят звезды.

Шатуны для велосипеда передают энергию от педалей к звездам, в связи с чем несут серьезную нагрузку. Их изготавливают из стали или алюминиевых сплавов. Производители выпускают полые или имеющие сложное поперечное сечение шатуны – это уменьшает вес деталей, но сохраняет их прочность.

Два шатуна и блок передних звездочек образуют так называемую систему.

Иногда (чаще на недорогих велосипедах) система выполнена в виде неразборной конструкции, объединенной вместе с правым шатуном, и тогда при износе звездочек приходится менять всю систему целиком.

При покупке съемника необходимо иметь ввиду, что шатуны для велосипеда имеют три основных стандарта крепления:

  • Octalink
  • Оси квадратного сечения
  • ISIS

Остальные стандарты имеют крайне редкое распространение и их рассматривать нет смысла.

OCTALINK

На каретках такого типа ось имеет круглое сечение, а на концах  оси имеются  8 выступов. Каретками и шатунами такого типа оснащаются велосипеды верхнего и среднего ценового диапазона. Этот тип шатунов используется на дорогих горных и шоссейных велосипедах.

Шатуны притягиваются специальным полым болтом, под внутренний шестигранник на 10, и защищаются снаружи от  грязи пыльниками. Пыльник просто ввинчивается в шатун. Ось каретки сделана полой,   и поэтому традиционные съемники не работают — им просто не во что упираться. Надо  применять специальный съемник.

Каретка OCTALINK (кликните на изображение для увеличения)

Шатуны для оси квадратного сечения

Шатуны квадратного сечения (или традиционной формы) используются на велосипедах среднего ценового диапазона (для SHIMANO — на оборудовании DEORE, ALIVIO, ACERA). Хотя на новом оборудовании этих классов начали применять OCTALINK. На каретках такого типа концы оси каретки имеют квадратные сечения.

Шатуны притягиваются винтом, который вворачивается в ось. Винт имеет головку под внутренний шестигранник 8 мм. На винт надет пластмассовый пыльник. Для установки таких шатунов нужен только шестигранный ключ на 8 (лучше с длинной рукояткой).

Лучшие статьи :  Почему только у мужских велосипедов есть горизонтальная верхняя труба?
Шатуны для оси квадратного сечения (кликните на изображение для увеличения)

ISIS

Система шлицевого соединения шатунов с осью каретки, разработанная в противовес системе Octalink. В отличие от формы шлицов Octalink, запатентованной Shimano, ISIS имеет более простую и технологичную форму (сплайн) посадочных шлицов, применяемую многими производителями шатунов и кареток.

Каретка ISIS (кликните на изображение для увеличения)

Также существуют шатуны, притянутые болтом

Этот тип шатунов используется на недорогих велосипедах. На каретках такого типа концы оси каретки имеют также  квадратные сечения.

Шатуны притягиваются болтом, который вворачивается в ось. Болт можно отвернуть накидным ключом на 14. Конец оси каретки закрывается пластмассовым пыльником.

Для установки и снятия таких шатунов потребуется съемник и разводной гаечный ключ.

Существуют и другие типы шатунов. Например, на новом оборудовании  SHIMANO (в частности, группы XTR2003 и  SAINT)  каретка выполнена в виде моноблока, когда правый шатун конструктивно объединен  с осью каретки. Для обслуживания такой каретки и шатунов необходим специальный инструмент.

При покупке новых шатунов надо учитывать то, что существуют несколько разновидностей кареток, отличающихся типом оси. Надо выбирать  шатуны, совместимые с имеющейся кареткой.

Кроме того, шатуны выпускаются разной длины, (от 165 до 180 мм).

Необходимость замены шатунов возникает также при их поломке или повреждении. Снимать шатуны (один или оба) приходится еще для регулировки или замены каретки. Нужно следить за правильной затяжкой педалей и крепления к валу каретки, ослабшее соединение может привести к срыванию резьбы или деформации гнезда под каретку.

PressFit

Система PressFit не требует смены шатунов, поскольку она совместима с каретками, в которых подшипники размещены вне муфты (например, hollowtech II). Единственное что нужно иметь в виду, это несовместимость между брендом Sram и остальными, такими как Shiamano, Fsa или Race Face. Поэтому, каретки PressFit можно использовать с шатунами Shimano, FSA или Race Face, но нельзя с шатунами SRAM, и наоборот (в случае SRAM, интегрированные системы с левой стороны имеют диаметр 22 мм и 24 мм с правой).

Интегрированная каретка (резьба)

Производитель Тип Диаметр оси Резьба Ширина муфты
Truvativ (SRAM) XR Giga X Pipe (GXP) 22 мм (левая)
24 мм (правая)
BSA 1.37″ (35 мм) 68 мм – 73 мм
Shimano Hollowtech II 24 мм BSA 1.37″ (35 мм) 68 мм – 73 мм
FSA FSA Mega Exo -Ø24 24 мм BSA 1.37″ (35 мм) 68 мм – 73 мм
FSA FSA MegaEvo 30 мм BSA 1.37″ (35 мм) 68 мм
FSA FSA Mega Exo -Ø19 19 мм BSA 1.37″ (35 мм) 68 мм – 73 мм
Race Face X-Type 24 мм BSA 1.37″ (35 мм) 68 мм – 73 мм/100 мм

Интегрированная каретка (PressFit)

Тип Диаметр оси Диаметр муфты Ширина муфты
BB30 30 мм
через адаптер
24 мм, 24/22 мм
42 мм 68мм (шоссе)
73мм (MTB)
PF30 30 мм
через адаптер
24 мм, 24/22 мм
46 мм 68мм (шоссе)
73мм (MTB)
86.5мм (386EVO)
BB86/92 24 мм
24/22 мм (SRAM)
41 мм 86,5 мм (шоссе)
91,5 мм (MTB)
BB90/95 24 мм
24/22 мм (SRAM)
37 мм 90,5 мм (шоссе)
95,5 мм (MTB)
BB386 EVO 30 мм 46 86,5 мм

4 способа крепления на валу каретки

  • Клин – устаревший вариант, распространенный на велосипедах времен СССР а также все еще встречающаяся на недорогих детских двухколесниках.
  • Квадрат – вариант, когда оба шатуна крепятся на едва скошенном клиновидном квадрате каретки. В этом варианте детали затягиваются при помощи гаек, которые в свою очередь закрываются пластиковыми пыльниками.
  • Шестигранник – прототип квадрата с большим количеством граней для снятия давления на ось каретки.
  • Шлицевое соединение – усовершенствованный стандарт OctaLink, в котором каретка имеет больший диаметр, а также оснащена восемью выступами для большего сцепления. В этом случае шатуны затягиваются болтом под ключ шестигранник, вместо стандартного съемника, который в данном случае применить не удастся.

Выбор шатунов для эллиптической системы

Об этой системе было известно еще в конце 19-го века, когда проводились эксперименты по изменению форм звезд со стандартного круга, на эллипс.

Неподготовленному велосипедисту будет несколько странно увидеть столь необычную форму, но для применения эллипсовидных звезд есть вполне оправданные объяснения.

Дело в том, что такая форма снижает нагрузку при подъемах в гору, а также педалировании с невысоким каденсом в сочетании с высокими передачами.

     На некоторое время пересел на более короткие шатуны, так сложились обстоятельства, да и решил ещё раз убедиться в правильности своего первоначального выбора.      Скорее рассказ будет полезен для тех, кто катает в удовольствие, а не ставит спортивные рекорды, но вдруг кто-то черпнёт для себя полезной информации.      Опять же такой расчёт не общепринятый, но на своём опыте я убедился, что он годен для использования.

                                                       L = X(mm) * 0,216

Думаю что всякий кто, сам собирал велосипед или менял обвес, сталкивался с таким вопросом.Есть несколько способов (немного отличающихся друг от друга)1) Измеряем расстояние от промежности до пола.(смотрите картинку, где голый мужик машет вам рукой) Полученные данные в миллиметрах умножаем на 0,216 и получаем рекомендуемую длину шатунов.L = X(мм) * 0,216

Так у меня расстояние X ровно 80см=800мм, соответственно шатуны мне нужно использовать 172.8 мм.

2)Смотрим зарубежную таблицу.Где в левом столбике длинна Х, в правом столбике длинна шатунов.По этой таблице, у меня получилось 165мм

4)Отечественная таблица. (для классического шоссейного велосипеда)Здесь длинна шатунов вычисляется из длинны верхней трубы рамы.Для горного, кросс-кантрийного велосипеда (МТБ) длину шатунов можно выбрать на 2,5-5 мм больше.(как пишут на просторах инэта).При длине моей рамы 56см , получаем 170-172мм.

5)таблица из Википедии.для меня 170.

Исходя из своего стиля катания , и усреднив данные всех источников, выбираю 170мм.——Основное, чем надо руководствоваться при выборе длины шатунов — это рост (длина ног). Чем длиннее ноги, тем длиннее шатуны. Короткими ногами будет неудобно крутить длинные шатуны, как и наоборот.

Шатуны бывают от 145(детские) 160 и до 180мм, с шагом 5 и иногда 2,5ммВысокие обороты (высокий каденс) удобнее держать на шатунах покороче, силовую — на длинных (т.к рычаг больше). Более длинные шатуны (175, 177,5 и 180 мм) также заставляют несколько опустить и сдвинуть вперед седло. Ими легче задеть о грунт при преодолении препятствий и на вираже, они несколько ограничивают допустимый наклон байка, а частота педалирования за счет возможности использования более высоких передач слегка уменьшается.Чем длиннее шатуны, тем легче их проворачивать на той же передаче, но тем больший путь будет проходить ступня, мышцы будут больше работать и быстрее уставать.Длина шатуна определяет диаметр круга, который описывают педали. Чем больше круг, тем сильнее Вам придется сгибать колени и напрягать мышцы бедра, вращая шатуны. Ваши бедренные мышцы не могут развивать одинаковое усилие во всем диапазоне движения.

Так же, длинна шатунов зависит от стиля катания.

В шоссейном спорте, как правило, используют более короткие шатуны, это обусловлено требованиями к каденсу (частота вращения педалей). В скоростном спуске DH, тоже используют более короткие шатуны, для уменьшения вероятности соприкосновения шатунов с препятствиями.

Для кросс-кантри (МТБ) и БМХ ,шатуны обычно по длиннее чем для шоссейных велосипедов.

Стандартный размер шатуна, который устанавливают на велосипеды при продаже — 175 мм.

Лучшие статьи :  Устройство планетарной втулки

В общем, делая выбор, помните:Длина шатуна определяет амплитуду движений, влияет на положение седла, высоту подъема бедра и угол сгибания колена в верхней точке. С другой стороны, она определяет частоту вращения педалей, максимальный вращающий момент (тягу на «низах»), скорость и приемистость байка.

2.2 Безрезьбовые

Однако в последние годы все большую популярность получают безрезьбовые каретки, которые запрессовываются в раму. И видов таких рам существует значительно больше.

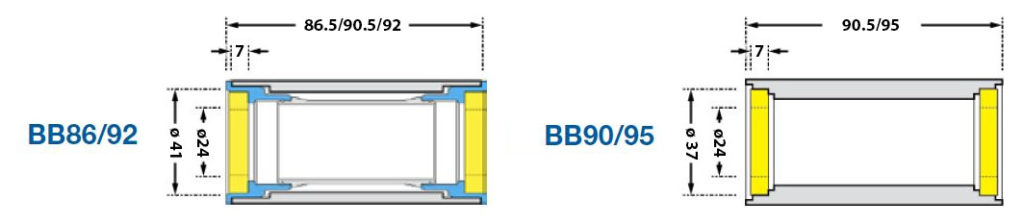

2.2.1 BB92, BB86

Это стандарты для Shimano-совместимых систем шатунов. Кареточный узел имеет внутренний диаметр 41 мм, в который запрессовываются пластиковые чашки с подшипниками. BB92 имеет ширину 89.5 или 92 мм (компенсируется проставочным кольцом) и предназначен для MTB велосипедов. BB86 имеет ширину 86.5 мм и предназначен для шоссейных велосипедов.

2.2.2 BB90, BB95

Данные стандарты предназначены для установки Shimano-совместимых шатунов, а также шатунов Campagnolo. Основным отличием является отсутствие чашек, которые запрессовываются в раму. Внутренний диаметр рамы составляет 37 мм, а ширина — 90.5 мм (ВВ90 — для шоссейных велосипедов) или 95.5 мм (ВВ95 — для МТБ велосипедов)

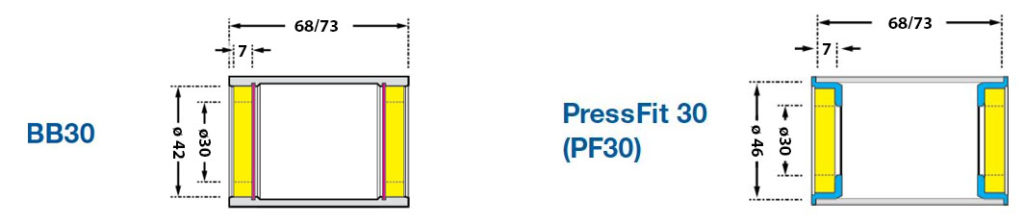

2.2.3 BB30

Конструктивно — аналог стандартов BB90/BB95, но имеет увеличенный диаметр и предназначен для установки шатунов с валом 30 мм. Посадочный диаметр составляет 42 мм, а ширина — 68 или 73 мм.

2.2.4 BB30A, BB30AI

Не так давно компания Cannondale выпустила новый стандарт BB30A, который почти полностью повторяет хорошо знакомый BB30, однако имеет на 5 мм шире асимметричный кареточный узел рамы. Эти 5 мм прилагаются с левой стороны и, по словам производителя, обеспечивает большую долговечность подшипников (за счет большего расстояния между подшипниками уменьшается плечо нагрузки на подшипник).

В новом Cannondale SuperX используется стандарт BB30AI — BB30, расширен до 83 мм. Логика изменений такая же, как и в предыдущем стандарте — больше расстояние между подшипниками — меньше плечо — выше долговечность.

2.2.5 SPF 30

Конструктивно — аналог стандартов BB86/BB92, что имеет увеличенный диаметр и предназначен для установки шатунов с валом 30 мм. Посадочный диаметр составляет 46 мм, а ширина — 68 или 73 мм.

2.2.6 BB386, BB392

Это гибрид стандартов SPF 30 и BB86/BB92. Имеет посадочный диаметр SPF 30 (46 мм) и ширину Shimano-совместимых стандартов (86.5 или 92.5 мм).

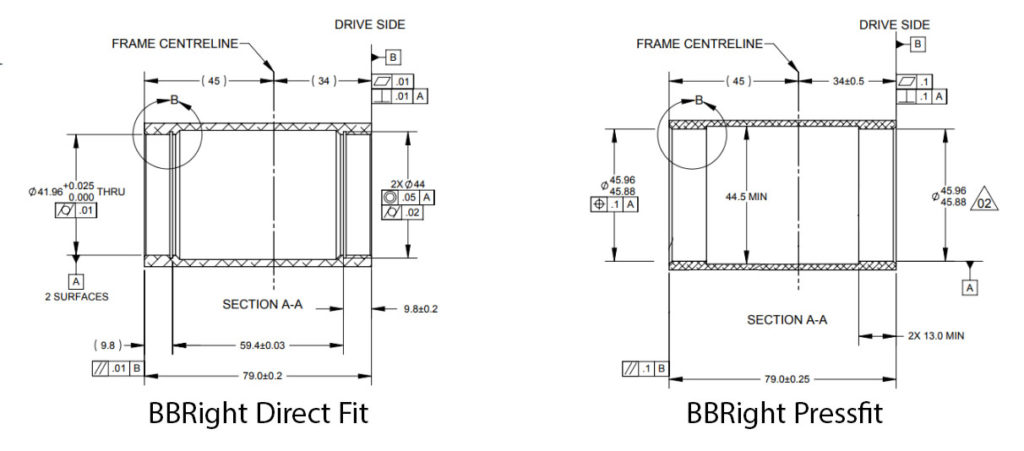

2.2.7 BBRight

Кареточные узлы BBRight
Почти все предыдущие стандарты имеют симметричную конструкцию, что является весьма логичным. Однако в 2010 году Cervelo презентовали собственный асимметричный стандарт. Левый бок рамы расширен на 11 мм. По словам разработчика, такая конструкция обеспечивает оптимальный баланс веса и жесткости. Существует в двух версиях: в BBRight Direct Fit в раму запрессовываются подшипники, а в BBRight PressFit – чашки, в которых расположены подшипники.

2.2.8 Specialized OSBB

Сложно назвать это стандартом вообще, поскольку под аббревиатурой OSBB (Oversized Bottom Bracket)  может прятаться что угодно. И BB30, и SPF 30, и… собственный стандарт. Собственный стандарт имеет посадочный диаметр 46 мм и ширину 61 мм, то есть, фактически, является более узким вариантом SPF 30. Однако, судя по найденной в интернете информации, велосипедов с таким кареточным узлом было выпущено не так много: S-Works SL3 2010-2011, S-Works Рубе SL3 2011-2012, S-Works Shiv 2012, S-Works Venge 2012, S-Works McLaren Venge 2012, Venge Pro 2012, S-Works Amira SL4 2012, S-Works Amira SL4 Pro 2012, S-Works Tarmac SL4 2012, S-Works Tarmac SL4 Pro 2012, Tarmac SL4 Pro 2012.

1.1.5 T47

Хотя это и резьбовой стандарт, однако его логично рассматривать после безрезьбовых, поскольку, по мнению разработчиков, он является следующим шагом эволюции.

Безрезьбовые кареточные узлы имеют одну общую проблему: со временем у большинства из них появляются посторонние звуки. Как правило, это происходит из-за повреждения чашек каретки или посадочного места рамы. В 2015 году компания Chris King вместе с Argonaut Cycles презентовали новый резьбовой стандарт увеличенного диаметра — Т47. Рамы этого стандарта имеют резьбу М47х1 и предназначены для установки шатунов с валом диаметром 30 мм.

Снятие шатунов с велосипеда

Кроме съемника требуется шестигранник на 8 мм. Если шатуны (особенно алюминиевые) долгое время не разбирались, потребуется залить соединение машинным маслом, WD40 или каким-нибудь «жидким ключом», чтобы не сорвать резьбу на шатунах. Перед вкручиванием съемника шатуна необходимо убедиться, что диаметр «пальца» съемника, который будет давить на квадратную ось с закрепленным шатуном, меньше размера квадратного отвертия. Бывает так, что на палец съемника шатунов надета подвижная головка, диметр которой больше квадратного отверстия оси. Последствия плачевны, если вовремя не остановиться. Съемник упирается в сам шатун и начинает выдавливать не шатун, толкая ось вперед, а сам себя, «зверски» срезая резьбу. Совет был бы избыточным, если бы такие случаи не происходили. Отвинтив болт, ввинчиваем съемник в шатун до упора. Резьбу в гнезде следует перед этим очистить, а винт съемника не должен выступать внутрь шатуна (иначе съемник вкрутится не так глубоко, как следует). Затем закручиваем болт съемника, выдавливая шатун с вала. Может потребоваться большое усилие — будьте осторожны! Если переусердствовать, будет сорвана резьба внутри шатуна и придется его менять (не говоря о проблемах дальнейшего снятия), поэтому не следует экономить время на «отмачивании» в масле.

Как снять шатуны с велосипеда

В идеальном случае, когда мы используем качественное оборудование и имеем съемник для шатунов с велосипеда, сложностей возникнуть не должно. Вся конструкция в этом случае работает так, что помогает нам выполнять необходимые для технического обслуживания действия.

Перед снятием шатуна нужно открутить фиксирующий болт – шестигранник или стандартная гайка/болт. Делать это нужно очень аккуратно, чтобы не завалить грани на шестиграннике/гайке. Дальше, казалось бы, шатун должен соскочить, но этого не происходит. Используется посадка с натягом. Руками шатун не снять и потребуется выжимка шатунов.

Если рассматривать современные шатуны, то в центральное отверстие шатуна вкручивается специальный съемник-выжимка, который упирается в каретку и стаскивает (при кручении гайки съемника) шатун с его посадочной точки. Так снимаются и шатуны под квадрат, и шатуны под шлиц. Съемник нужно вкручивать абсолютно ровно и на всю длину резьбы. В противном случае, съемник вытащит себя сам вместе с резьбой, а шатун останется на месте.

На некоторых системах съемнику не во что упереться на каретке. В этом случае, нужно или оставить на месте фиксирующий винт, прижимающий шатуны и упереться в него, или подложить монетку. Можно использовать продольную ось (болт или ось колеса), для того, чтобы упереться в соседний фиксирующий винт

Важно помнить, что можно случайно повредить резьбу болта фиксации шатуна на каретке или впресовать ваш упор в резьбу каретки, а это потребует замены каретки, что иногда ещё даже более трудоемко и дорого. С шатунами на шпонке ситуация немного сложнее

Там предварительно нужно выбить шпонку, а затем раскачать шатуны (например, легкими, но резкими ударами молотка через деревянный брусок). Есть ещё рекомендация прокатиться без шпонки по двору, пока шатун не раскачается сам, правда этот вариант не всегда эффективен. Шпонка выбивается молотком. Для таких шатунов съемники не предусмотрены. Он сбивается молотком

С шатунами на шпонке ситуация немного сложнее. Там предварительно нужно выбить шпонку, а затем раскачать шатуны (например, легкими, но резкими ударами молотка через деревянный брусок). Есть ещё рекомендация прокатиться без шпонки по двору, пока шатун не раскачается сам, правда этот вариант не всегда эффективен. Шпонка выбивается молотком. Для таких шатунов съемники не предусмотрены. Он сбивается молотком.

На практике ситуации обычно бывают разные и они сильно отличаются от желаемого идеала. Шатуны часто пригорают или срываются гайки крепления, да и сами шатуны не всегда слезают с посадочной точки на каретке очень легко. Какие же проблемы встречаются чаще всего?
