Снятие каретки с велосипеда и ее обслуживание

В нашей статье, мы рассмотрим обслуживание кареток открытого типа Shimano. Каретка может быть с насыпными подшипниками, поэтому при снятии будьте бдительны, так как шарики могут рассыпаться в разные стороны, а также в виде неразборного картриджа.

Для того, чтоб снять шатуны с оси каретки, нам понадобится выжимка шатуна. Выжимка состоит из двух составляющих: правая сторона предназначена для выжимки шатуна с оси каретки, а левая – для съема фиксирующего болта шатунов.

Первым делом отвинчиваем затягивающие болты шатунов или иными словами винт , который находятся на конце вала каретки, с помощью педального ключа. В некоторых случаях, эти винты могут быть скрыты под пластиковыми заглушками, которые легко снимаются с помощью плоской отвертки.

После снятия фиксирующих болтов, с помощью выжимки шатунов, закручиваем съемник резьбовой частью в шатун до упора, но здесь нужно производить закручивание поступательно и без особых усилий, чтоб не сорвать резьбу. Снимаем шатун с оси каретки и протираем посадочные места. После того, как сняли шатуны с вала каретки, необходимо снять саму каретку, для этого понадобится съемник каретки shimano.

Если же у Вас другой тип каретки, то Вам понадобятся другие съемники каретки. Кроме съемника для shiamno, есть еще съемник для интегрированных чашек кареток и подходит для HOLLOWTECH II, GXP, Howitzer. Еще один съемник для кареток стандарта ISIS с 8-ми шлицевыми креплением съемника и подходит для производителей Shimano, Truvativ и SRAM. Все виды съемников могут быть еще укомплектованы рукоятками, и Вам не понадобится разводной ключ.

Откручивая каретку, необходимо помнить, что снятие каретки необходимо производить с левой стороны, т. е. с той стороны, где нет звезд на шатуне. Берем съемник, вставляем его в шлицы каретки с левой стороны и разводным ключом крутим против часовой стрелки

Очень важно избегать всяческих перекосов съемника при откручивании чашек каретки, чтоб не повредить саму чашку и съемник

Крутить нужно до тех пор, пока чашка каретки не открутится. После этого, аналогичные действия выполняем с правой стороны, только здесь нужно учесть тот факт, что крутить нужно по часовой стрелке. После произведенных действий, каретка велосипеда будет снята. При замене каретки, старую каретку можно выбросить, а новую поставить. При обслуживании каретки подшипники можно просто заменить на новые.

После того, как каретка была снята, необходимо проверить кареточный стакан на предмет грязи, песка и прочего, которые могли туда попасть, как через каретку, так и подседельную трубу велосипеда.

Для обслуживания каретки разборного типа, берем чашки каретки и проверяем состояние подшипников. Тщательно протираем чистой тряпкой сами подшипники и посадочные места от старой смазки и того, что от нее осталось. Резьбу каретки можно промыть, использовать при этом можно керосин, бензин либо WD-40. Протираем насухо тряпкой. После этого берем любую густую смазку и небольшим количеством смазываем посадочные места и поставив подшипники еще немного добавляем смазку. Однако, каретки разборного типа являются недолговечными и требует частого обслуживания и регулировки подшипников.

Если же каретка неразборная (картриджного типа) и у Вас возникли с ней какие-то проблемы, то лучше заменить ее на новую. Для покупки новой каретки, Вам необходимо знать длину вала, ширину (68 или 73 мм) и тип соединения с шатунами.

Если у Вас интегрированная каретка, то поменять промподшипники можно путем замены промов. Для проверки состояния промподшипников, снимаем пыльник и видим старые подшипники. Снять их можно специальным съемником для внутренних подшипников или же выбыть молотком и стамеской (не рекомендуется). Чистим и смазываем посадочное место, после чего ставим новые промподшипники.

Перед установкой каретки необходимо протереть и смазать все резьбовые соединения.

Причины поломок

Основные из них:

  1. Недостаточный уровень обслуживания втулки или его отсутствие.
  2. Разболтавшаяся втулка (люфт).
  3. Некачественные детали втулки.
  4. Износ.
  5. Перетяжка конуса.

Таким образом, чтобы обеспечить долгую службу Вашего велосипеда следует уделять ему определенное количество времени. Основой долгосрочной службы велосипеда является проведение техобслуживания. Это можно сделать самостоятельно, своими руками. Главное в этом – соблюдать технику безопасности и аккуратно подойти к делу, поскольку в механизме втулки важна каждая деталь.

Чтобы произвести обслуживание втулки, необходимо снять все детали, провести смазку, предварительно удалив всю старую смазку

А затем осторожно в обратном порядке установить все детали на свои места. При этом следует внимательно отнестись к затяжке контргаек и конусной гайки, чтобы не перетянуть их

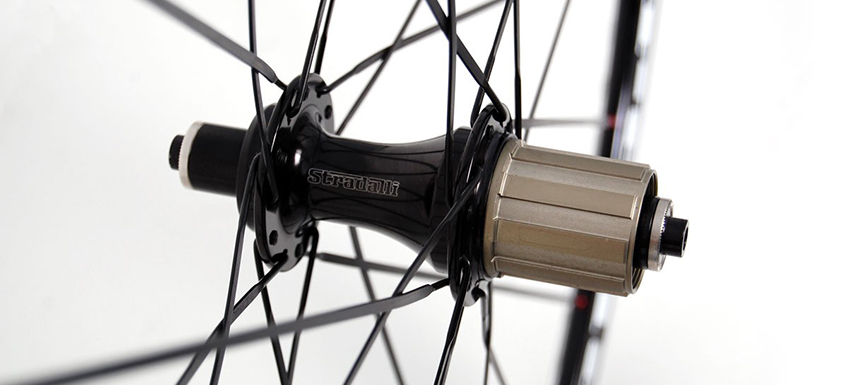

Кроме того, существуют различные виды задних втулок.

Этапы обслуживания двухколёсного друга

Смазка велосипеда

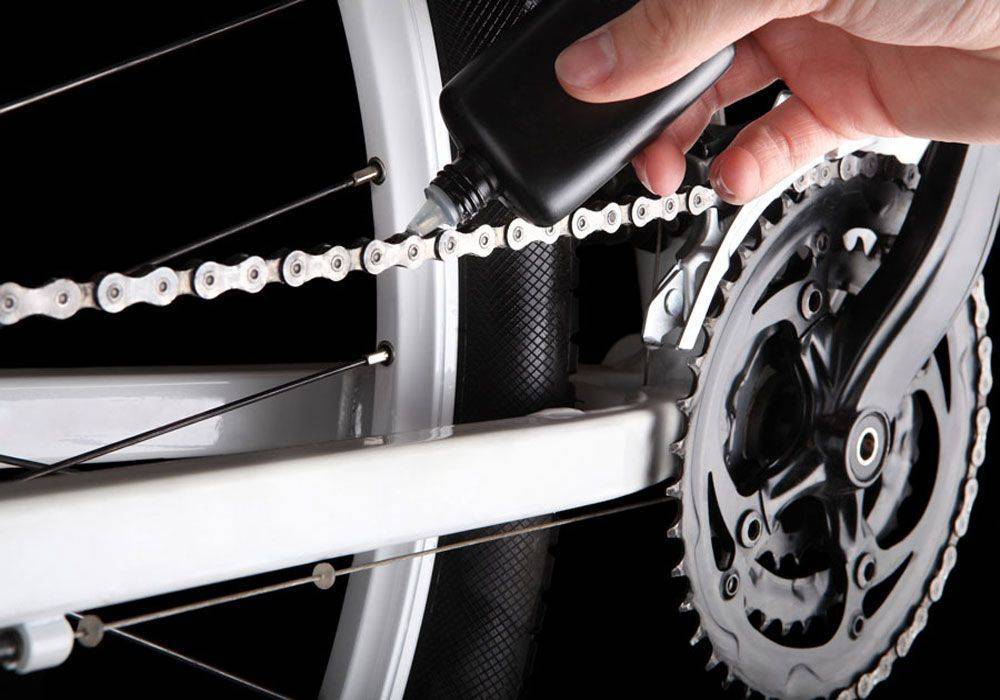

Для того чтобы смазать цепь, подойдёт практически любая смазка, которую вы сможете найти. Нужно это для того, чтобы легко очистить её от накопившейся за время заездов грязи. А вот если смазкой пренебречь, то вы сразу же почувствуете снижение чувствительности переключения между передачами, а также возникнут очень раздражающие скрипы. Поэтому рекомендуется регулярно очищать цепь от накопившейся пыли.

Для тех, кто катается на велосипеде довольно активно, существует общая рекомендация по периодике смазки: минимум два раза в неделю, если поездки проходят летом, и один раз в неделю в случае зимних покатушек. Но есть ситуация, когда цепь требует немедленной смазки — это дождь. Если забыть это сделать, то придётся избавляться от ржавчины или покупать новую цепь. Для новичков существует негласное правило — смазку проводить после каждой(!) поездки, которая проходила по пересечённой местности, и через 70 километров по шоссе.

Но не только цепь требует к себе такого бережного отношения — многие узлы велосипеда нужно смазывать время от времени. Во время проведения таких ремонтов не стоит пренебрегать чисткой и настройкой компонентов транспортного средства. Что же ещё нуждается в таком уходе?

  1. Оси вращения заднего тормоза. Они всегда соприкасаются со всей грязью, которая попадается на пути, собирают воду и грозят покрыться ржавчиной, если не подвергать их напылению смазки из специального баллончика.
  2. Не забудьте про оси передачи, они страдают от того же, что и оси заднего вращения. Будет жаль, если из-за грязи они выйдут из строя.
  3. Оси вращения заднего вращения, как и любой подвижный элемент, любят «ласку, чистку и смазку». Не забывайте, что излишек смазочных материалов тоже вреден, потому его следует удалить.
  4. Возвращаясь к уходу за цепью, можно посоветовать WD-40, которым нужно пропитать после чистки от грязи. Для пропитки нужно время, за которое цепь будет готова для более густого смазочного средства.
  5. Тросики можно смазывать полностью либо в местах входа-выхода в рубашку. Но предпочтителен первый вариант, причём с помощью жидкой смазки, которая хорошо затечёт в саму рубашку.

Метод экспресс-чистки велосипеда

Не всем ритм жизни позволяет проводить долгие часы за скрупулёзным ТО велосипеда, потому спортсменами придуман быстрый метод очистки своими руками. Для этого используется кисточка, которой смахивается любая пыль с транспортного средства. Но это для крайних случаев.

Генеральное техническое обслуживание

Мыть узлы велосипеда нужно не просто чистой дистиллированной водой. В неё требуется добавить немного растворителя или на крайний случай — моющего средства. Это поможет удалить грязь и масло наиболее эффективно. Если использовать простую воду из-под крана, то велосипед будет выглядеть неопрятно, так как выступят соли и хлориды — но это исправит полировочная жидкость для машин.

В том случае, когда грязь удалось удалить не со всего велосипеда, то стоит пройтись по тем местам по второму кругу. Если же смывать масло не нужно, то достаточно использования простого раствора шампуня (для автомобилей) в воде.

Если уже приступили к мытью велосипеда, то мойте его в тени: на солнце сохнуть он будет быстро и вы получите некрасивые потёки. А если надумали по-быстрому ополоснуть его со шланга — отбросьте эту мысль, ведь можно повредить подшипники, которые не предусматривают отвод воды, попавшей в них под давлением.

Привод велосипеда

Система, приводящая в движение колёса, называется приводом. Она состоит из многих элементов, которые функционируя вместе, позволяют вырабатывать энергию с помощью движения мышц ног. Перечислим все составляющие привода:

  • каретка;
  • педали;
  • цепь;
  • ободные втулки;
  • переключатели передач.

Каждая из составляющих этой системы периодически приходит в непригодность или становится частично неработоспособной. Например, износ педали велосипеда – достаточно распространённое явление, причиной износа может быть недостаточное колличество смазки, повреждения подшипников или искривления оси. Рассмотрим эту проблему более подробно, а также другие причины поломки или некорректной работы привода.

Особенности конструкции каретки велосипеда

Кареткой называется элемент, который размещается в середине рамы вместе со звездочками, педалями и шатунами. Функция его – в соединении шатунов с остовом транспортного средства, за счет чего выполняется передача крутящего момента.

Каретки отличаются длиной вала. Кареточные узлы могут быть разборными, а также одноразовыми или картриджными.

Как можно определить, что каретка неисправна

Узнать о неисправности этого элемента можно, вращая педали велосипеда. Визуально определить поломку сложно. Стоит насторожиться, если во время движения детали издают непривычный шум, возникают сложности с управлением при движении на высокой скорости.

Если отмечается люфт, можно заподозрить перекос осей, повреждение подшипников.

Как разобрать велосипедную каретку

Чтобы разобрать на велосипеде каретку, понадобятся такие инструменты:

  • Набор ключей.
  • Выжимка для шатуна.
  • Молоток.
  • Плоская отвертка.
  • Съемник, при помощи которого извлекается стакан.

Инструкция:

  1. Подготовить рабочее место, инструменты.
  2. Удалить грязь с элементов при помощи мягкой тряпки.
  3. Снять заглушку с шатуна.
  4. Открутить гайку, при помощи которой шатун фиксируется на каретке.
  5. На крепежный элемент надевается выжимающий инструмент.
  6. Производится удаление шатуна.
  7. Снимается чашечка, фиксирующая каретку.
  8. Подшипник удаляется при помощи отвертки.
  9. Вытягивается вал каретки с использованием специального инструмента.

После того, как каретка удалена, понадобится провести монтаж нового узла. При этом в зону трения понадобится добавить смазочное вещество в нужном количестве. Иначе элемент не прослужит долго.

Как выполнять ремонт и обслуживание каретки

При регулярном обслуживании каретки значительно продлевается срок ее работы. Многое зависит от того, какое количество грязи проникает внутрь конструкции. При небрежном отношении к эксплуатируемому транспортному средству значительно ускоряется износ деталей.

Нередко выполняется смазка каретки велосипеда без разборки. Если велосипед относится к категории дорогостоящих, его лучше отдавать в специализированные мастерские, где сумеют правильно разобрать и собрать каретку, а также подберут нужное количество масла. При обслуживании будет выполнена и проверка элемента на наличие дефектов.

Для очистки поверхностей применяется растворитель. С помощью мягкой тряпки можно хорошо очистить внутреннюю часть каретки.

Смазка и сборка велосипедной каретки

Для правильного смазывания механизма предлагается такая инструкция:

  1. При помощи отвертки обрабатываются стенки у стакана.
  2. Наносится ровный слой смазочного материала.
  3. Смазка наносится на подшипник.
  4. Производится смазывание несущего элемента – вала каретки.

Когда все элементы тщательно смазаны, пора переходить к сборке. Порядок ее таков:

  1. Вставляют подшипник обратной стороной.
  2. Смазывают изнутри чашечку.
  3. Выполняется тщательное закручивание до устранения люфта.
  4. Собираются шатуны.
  5. Вставляются заглушки.
Лучшие статьи :  Кэмерон Мейер завоевал титул чемпиона Австралии по велоспорту

Если хозяин велосипеда хорошо знает конструкцию каретки, возможно разобрать ее и выполнить сборку самостоятельно. Но стоит знать, что при малейшей ошибке прочность элемента оказывается сниженной. Поэтому при отсутствии опыта лучше доверить транспортное средство специалистам.

Устройство задних втулок с тормозом

Большинство односкоростных велосипедов, будь то дорожный или детский, снабжены задней втулкой со встроенным тормозным механизмом и механизмом свободного хода педалей. Такие втулки выполняют несколько следующих функций:

  • Передача крутящего момента от ведущей звезды шатунов к ведомой звезде задней втулки и соответственно самому колесу.
  • Свободный ход колеса относительно ведомой звезды. Как только ведомая звезда останавливается, колесо продолжает вращаться, не зависимо от педалей велосипеда.
  • Встроенный тормозной механизм позволяет тормозить путем вращения педалей в обратную сторону. Суть такая же, как в барабанных автомобильных тормозах с внутренними колодками.

Самые распространенные тормозные втулки типа «Торпедо». Такие втулки устанавливались на большинстве советских велосипедов и до сегодняшнего дня используются в производстве дорожных велосипедов. На самых старых советских и некоторых импортных велосипедах начала прошлого века устанавливали втулки типа «Иди». Так же в советское время были разработаны отечественные втулки с говорящим названием «Родина». Последние два типа в настоящее время почти не встречаются. Поэтому рассмотрим подробнее устройство только втулок «Торпедо».

Исходя из вышеприведенной схемы, рассмотрим, как происходят процессы внутри задней втулки.

  • Рабочий ход – во время поворота педалей ведущий конус вращаясь своими выступами сдвигает ведущие ролики вверх, тем самым заклинивая корпус втулки, тем самым вращая колесо.
  • Свободный ход – как только ведущий конус перестает вращаться, корпус сдавливает ведущие ролики в углубления между выступами, благодаря этому процессу теряется связь между ведущим конусом и корпусом. Потеря связи позволяет колесу свободно вращаться относительно педалей.
  • Торможение – когда велосипедист начинает давить педаль назад ведущий конус начинает вращаться в противоположную сторону и косыми выступами благодаря трению вращает тормозной конус. Тормозные ролики заходят в канавки тормозного барабана и тормозной конус вдвигается в барабан. Барабан раздвигается конусами с обеих сторон, прижимается к корпусу втулки и тормозит колесо.

Тип «Торпедо» обеспечивает наилучший вариант торможения. Чем сильнее усилия на педаль тем сильнее торможение – это обеспечивает плавное торможение.

Виды и стандарты кареточных узлов

Виды подшипников:

  1. Шариковые подшипники. Очень привередливые и требуют постоянного ухода. Используются в бюджетных моделях велосипедов. Могут быть резьбовыми (одна чашка вкручивается в раму, второй чашкой регулируется люфт) и безрезьбовыми (впресовываются в раму).

Насыпная резьбовая каретка (euro):

Насыпная безрезьбовая каретка (american):

2. Промы (промышленные подшипники). Имеются закрытые радиальные/радиально-упорные промышленные подшипники качения. Просты в использовании и неприхотливы. Широко используются при производстве современных моделей велобайков.

Как поменять каретку на велосипеде

Опубликовал: Admin  21.07.2011 г. | 02:28 Просмотры 28,626

Оценка:

В сегодняшней статье я поделюсь с вами собственным опытом по замене каретки на велосипеде.

Каретка (bottom bracket), или кареточный узел – это подшипниковый узел, который обеспечивает вращение шатунов с педалями и ведущими звездами относительно рамы велосипеда. Главным предназначением каретки является передача крутящего момента от педалей к колесу велосипеда.

Каретки бывают двух видов: разборные (подшипники менее крепкие и располагаются в чашечках, которые вкручиваются в раму) и цельные (картриджные, с более прочным подшипниками в жестком корпусе).

В данном случае я заменил разборную каретку на картриджную.

Первым признаком необходимости замены подшипников каретки или каретки в целом является шат вала каретки. Иногда чтобы удалить этот шат достаточно просто подкрутить крепления каретки, но когда подшипники уже испортились это не поможет.

Приступим к снятию шатунов и разборке старой каретки. Как снять педальные шатуны мы уже рассматривали в одной из предыдущих статей.

Снимаем пластмассовые колпачки с помощью отвертки

Откручиваем гайки используя съемник

С помощью съемника снимаем шатуны

Откручиваем фиксирующую гайку, а также чашечки (у меня не было специального велосипедного ключа, поэтому пришлось делать это с помощью отвертки и молотка)

Обнаруживаем состояние внутренних подшипников, а точнее то, что от них осталось

ВАЖНО! Чашечка с правой стороны (в данном случае с той стороны где расположены звездочки и цепь) откручивается по левой резьбе. То есть чтобы открутить ее нужно вращать ключ на 36 мм по часовой стрелке

Так выглядит рама без каретки

Далее приступаем к установке новой каретки (цельной, картриджной). Для этого вам необходимо приобрести в веломагазине каретку с размером вала точно такого же как у вас был установлен (допускается +-2 мм, но лучше плюс чем минус). Чтобы не ошибиться возьмите вал с собой, там ребята точно померят его и подберут вам подходящую каретку. Крепится такая каретка конечно же по-другому и другими ключами нестандартными. Для этого придется купить дополнительно ключ для закручивания креплений новой каретки. Выглядит он вот так и стоит примерно 50-60 гривен (190-210 рублей).

В моем случае я купил каретку под квадрат с размером вала в 126 мм.

В комплекте идет сама каретка с креплениями и 2 болта

Приступаем к установке новой каретки. Для этого тщательно смазываем густой смазкой резьбу на раме, и резьбу крепления каретки, чтобы при следующей замене вы смогли легко выкрутить ее

Вкручиваем каретку со стороны цепи по левой резьбе. Сначала руками, а потом докручиваем до конца с помощью купленного ключа.

После этого закручиваем крепление с другой стороны по правой резьбе. Затягиваем крепко но без фанатизма.

Все новая каретка установлена.

Теперь приступаем к установке шатунов обратно

Фиксируем шатуны с помощью болтов

Затягивать можно потуже, чтобы шатуны хорошо держались

Все велосипед с новой кареткой готов к эксплуатации.

Также рекомендуем ознакомится с предыдущими публикациями:

  • Как поменять тросик заднего тормоза на велосипеде
  • Когда менять покрышки на велосипеде
  • Как поставить багажник на велосипед
  • Как я начал ездить на велосипеде на работу
  • Как снять педальные шатуны (педали)

Комментарии

Снятие каретки: делаем правильно!

Абсолютно логично, что для устранения неисправности сначала нужно снять узел с велосипедной рамы. Если быть точным, то вытащить его из стакана. Как раз о том, как сделать это своими руками, и пойдет разговор.

Итак, прежде чем приступить к процедуре снятия, понадобится комплект инструментов:

  • Шатунная выжимка.
  • Гаечный ключ. Если размер гайки неизвестен, то пойдет разводной ключ.
  • Плоская отвертка.
  • Небольшой молоток.
  • Съемник каретки для извлечения из стакана.
Лучшие статьи :  Как перевезти велосипед в самолете

Прежде чем приступить к разборке, следует очистить все пространство вокруг каретки. Влажной тряпкой убирается вся грязь и пыль с рамы, области кареточного стакана и шатунов. Этого будет достаточно, чтобы при разборе внутрь не попадала лишняя грязь. Но лучше будет, если помыть велосипед целиком. Чистота – лучший помощник в ремонте. Доказано!

С шатунов снимаются заглушки. В основном это пластиковые крышки, которые легко поддеваются отверткой и также легко вставляются обратно. Далее необходимо открутить гайки крепления шатунов к каретке. В этом деле и поможет выжимка: одеваем ее на гайку, затем берем ключ и отвинчиваем. В зависимости от типа резьбы, направление ослабления и затяжки гаек может меняться. Существует вариант, где на левой стороне резьба правая (против хода часовой стрелки – ослабление), а на правой – левая (против ЧС – затяжка). Может быть на обеих сторонах только правая резьба, разобраться будет несложно.

Следующий этап – снятие шатунов. Выжимка вставляется другим концом и закручивается в шатун. Болт выжимки с усилием ввинчивается в шатун, в результате чего он постепенно сходит с оси. Начинать снятие рекомендуется с той стороны, где нет трансмиссионных звезд.

Инструмент для снятия шатунов с оси

Каретка велосипеда держится с помощью специальных чашечек, зафиксированных кольцами. К кольцу приставляется отвертка таким образом, чтобы ее конец смотрел влево. Легкими постукиваниями молотка по отвертке колечко плавно проворачивается влево и соскакивает. Аналогично поворотом влево, ударным методом, извлекается и чашечка.

Итак, наконец-то подобрались к кареточным подшипникам. Эти маленькие детальки можно снять все той же отверткой: подденьте, и они выскочат.

Подшипники каретки в чашечках, кольцо-фиксатор

И, наконец, съемным устройством из стакана вытаскивается вал каретки – вращающаяся деталь, которая играет главную роль в подвижности шатунов велосипеда.

Кареточная ось

PressFit

В PressFit прекрасно все, кроме того, что каретку вставить в раму можно практически голыми руками. С карбоном ситуация такая же. Личный опыт запрессовки подшипников в такие каретки и самих кареток в рамы показывает, что усилие, развиваемое прессом можно легко повторить голыми руками. То есть, посадка происходит без особых усилий, что намекает сразу на возникновение люфтов в дальнейшем. Поверьте, люфты себя долго ждать не заставляют и сигналят о себе противными щелчками.

Cannondale BB30

Стандарт BB30 появился в 2000 году и позволил увеличить диаметр оси шатунов до 30 мм при посадочном диаметре кареточного узла в 42 мм. Следующая итерация каретки имела индекс BB30A, здесь левая чашка каретки имела на 5 мм больше ширины, что, опять-таки, давало больше жесткости конструкции. К тому же, такой ход позволял сделать расстояние от шатунов до центра симметрии велосипеда одинаковым. Отличительной особенностью таких систем была необходимость точной обработки алюминиевых вставок для карбоновых рам.

В 2015 году был представлен стандарт PF30A, он предусматривал размещение подшипников в пластиковых корпусах, которые, в свою очередь, запрессовывались сразу в кареточный узел углеродной рамы без алюминиевых проставок.

PF30

А этот стандарт является ответом компании SRAM на поголовное увлечение PressFit каретками в 2009 году. Он повторяет полностью концепцию BB30, но в более щадящем режиме для производителя. Здесь тоже не требуются алюминиевые вставки с высокой точностью обработки, подшипники располагаются в пластиковых чашках, размещаемых непосредственно в карбоновой раме.

Shimano BB86

Ну, конечно, если бы японцы упустили шанс проявить себя, то они перестали бы быть собой. Диаметр чашки подшипника составляет 41 мм, но вот ось они использовали прежнюю, на 24 мм. Почему так? Непонятно.
Ширина каретки составляет 86,5 для шоссейных и 89,5 или 92 мм для МТБ велосипедов. Собственно, название каретки об этом и говорит. Иногда эта каретка встречается под названием PF41.

Trek BB90 и BB95

Здесь все то же, что и у конкурентов, только цифры другие. Для шоссеров ширина каретки составляет 90,5 мм, а для МТБ-шников 95,5 мм с диаметром корпуса 37 мм. Конструкция от компании Trek на сегодняшний день считается самой неудачной. Надо думать, что проблема кроется в чрезмерно малом диаметре посадки. Наверное, поэтому компания и перешла на стандарт Т47 на своем Domane 2020 модельного года.

BB386 EVO

Решение, предложенное компанией FSA в 2011 году, позволило несколько снизить накал страстей вокруг PressFit кареток. Ширина каретки составляет 85,5 мм, что делает возможным ее совмещение с резьбовыми чашками 68-ми миллиметровой каретки.

Pre 82.5

Немного улучшить ситуацию удалось компании Colnago в 2015 году, они пришли к использованию вкручиваемых посадочных мест под PressFit каретки. Решение обеспечило сохранность рамы и отсутствие рисков ее износа и повреждения при замене каретки. Такая система совместима с каретками BB86 и BB386EVO.

T47

По-хорошему эту каретку стоило бы разместить в разделе о резьбовых, но нет, она таки ближе к PressFit.
Компания Criss King в 2015 году разработала свой стандарт, в котором применяются посадочные диаметры каретки ВВ30, но на резьбовом соединении английского образца. Стандарт является открытым, а значит может использоваться абсолютно всеми компаниями без каких-либо ограничений. Ранее каретки данного образца считались чем-то очень нишевым, но внедрение её компанией Trek обещает ей успешное будущее.

Cervelo BBRight

Cervelo разработала BBRight для своих шоссейных велосипедов, где ширина кареточного узла составляет 79 мм, а посадочный диаметр 42 мм, подшипники запрессовываются непосредственно в раму. Совместимо с шатунами для BB30.

Specialized OSBB

Specialized тоже не смогли остаться в стороне. Они пошли по пути ВВ30 и PF30, обеспечивая размещение шатунов с осью на 30 мм при диаметре посадки в 46 мм и ширине 61 мм.
Однако последние годы отмечаются возвращением к хорошо себя зарекомендовавшим резьбовым вариантам.

SRAM DUB

Еще одна американская компания борется за место под солнцем. SRAM стала родоначальником стандарта DUB в 2018 году, ось шатунов для такой каретки составляет диаметр 28,99 мм. В компании говорят, что такие шатуны легче. Что ж, даже спорить бесполезно, все так, да только прочности и торсионной жесткости у такой оси намного меньше.
