Как снять каретку с велосипеда, разобрать и поменять её?

Содержание

Замена подшипников в передней вилке

Насыпные подшипники выглядят как шарики, перемещающиеся во втулке колеса. Они прокатываются по желобку и создают опору

Количество таких шариков всегда определенное, поэтому во время их замены важно не потерять ни одного, а также менять весь комплект, если хотя бы один из них износился раньше времени. Если вы не знаете, как поменять подшипники на велосипеде, но хотите сделать это самостоятельно, примите к сведению следующий совет:

Снимите колесо;
Открутите рулевой болт;
Отсоедините шайбу;
Отверните верхнюю чашку.

Под чашкой вы обнаружите шарики. Будьте внимательны, чтобы они не рассыпались во время процесса. Проблемы не будет, если у вашего велосипеда чашка с сепаратором.

Осторожно высыпав их из чашек в стакан, чтобы не потерялись, снимите вилку. Чашки следует хорошо промыть от загрязнений, как и шарики

Обязательно высушите их или вытрите насухо, так как влага влияет на устройство негативно. Шарики могут заржаветь или деформироваться, и тогда понадобится их заменить. Нельзя использовать их даже в том случае, если поврежденным будет всего один. В таком случае понадобиться заменить все на новые. Для чашек используйте смазку, смажьте так же и ось. Только после этого заново соберите конструкцию точно таким же образом, как ее разобрали.

Картриджный тип

Этот тип кареток используется в группах нижней и средней ценовой категории от Shimano — Acera и Alivio. Их можно встретить почти на всех велосипедах до 800$, как на горных, так и на туристических. Картриджная каретка отличается от классической, своей закрытой конструкцией, в которой находятся ось и набор подшипников. Такой тип каретки ввинчивается в каретковый стакан рамы. В зависимости от класса, в ней могут применяться — шариковые, промышленные или игольчатые подшипники (например, Dura Ace BB-7700), которые могут быть дополнительно герметизированы. Использование более высокого класса подшипников, в сочетании с алюминиевым корпусом, существенно уменьшает вес конструкции, сохраняя при этом очень низкое сопротивление качению и увеличивает долговечность.

Картриджная каретка

При выборе картриджной каретки, нужно обратить внимание на три важные характеристики: способ крепления шатунов, диаметр оси и ширина стакана рамы. Картриджная каретка в разобранном виде. Картриджная каретка в разобранном виде

Картриджная каретка в разобранном виде

1) Крепление шатуна

Изначально, этот тип каретки имел ось с посадочным местом для шатунов в виде квадрата. Позднее, появились шлицевые соединения — ISIS, Octalink и Power Spline, благодаря которым, существенно улучшилось качество соединения оси и шатуна, а соответственно, и жесткость конструкции. Octalink — это решение, используемое исключительно Shimano, и существует в двух версиях: Octalink V1 и Octalink V2, которые отличаются друг от друга длиной шлица (с таким же количеством канавок) и они несовместимы друг с другом. В ответ на шимановский стандарт Octalink, SRAM разработали свой стандарт под названием ISIS, который так же используется другими компаниями, такими как FSA или Race Face. Существует также стандарт под названием Power Spline, разработанный компанией Truvativ, но он менее популярен и довольно редок.

Типы крепления шатунов

2) Диаметр и ширина кареточного стакана рамы

В настоящее время, наиболее популярным является английский стандарт (BSA), также известный как ISO, в котором ширина каретки составляет от 68 до 73 мм, а диаметр – 1,37 дюйма. Так же есть итальянский стандарт, с шириной каретки 70 мм и диаметром оси 36 мм, который чаще всего использовался в шоссейных велосипедах, и французский стандарт, с размерами — 68 мм и 35 мм соответственно. И в итальянском и французском стандартах используется только правая резьба, что создает риск отвинчивания правой опоры подшипника во время езды. Вариант французского — швейцарский стандарт, который отличается только использованием левой резьбы справа. Наименее популярным, является стандарт Raleigh, ранее используемый в старых британских велосипедах.

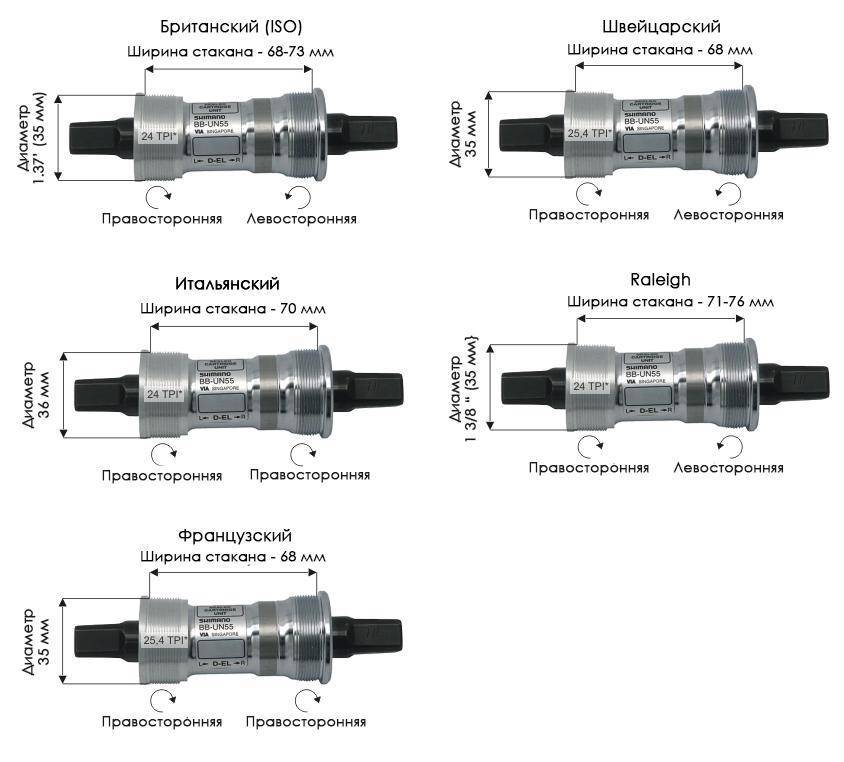

Диаметры и ширина каретки

Откручиваем каретку с помощью специнструмента

Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.

Для этого нам потребуется съемник для кареток:

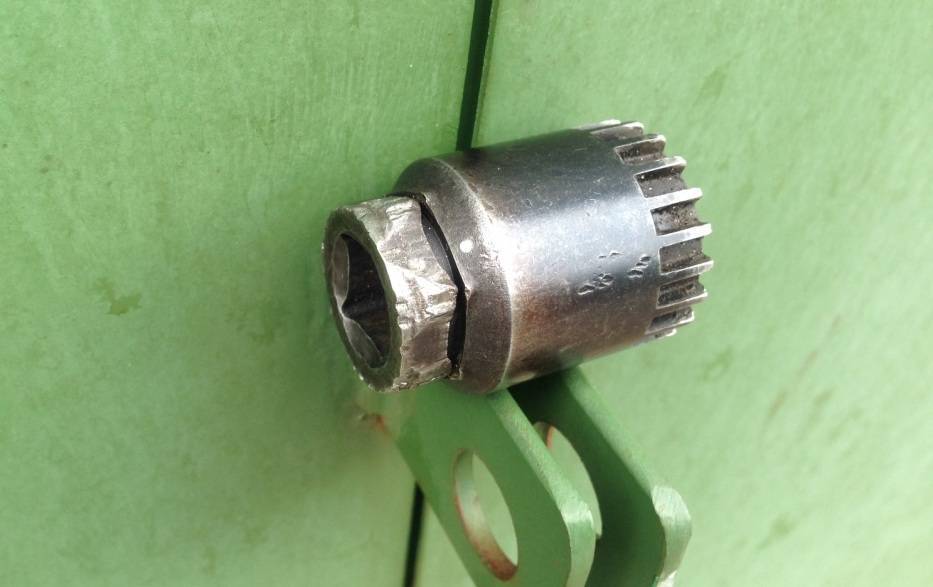

Этот съемник подходит под гаечный ключ на 24 и имеет сквозное отверстие

Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.

Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:

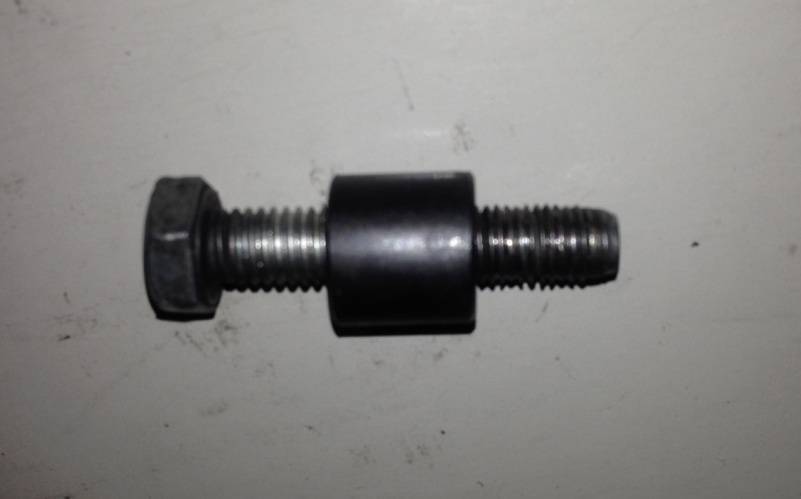

Болт и проставка для прижимания съемника к каретке

1. Устанавливаем съемник на каретку

Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?

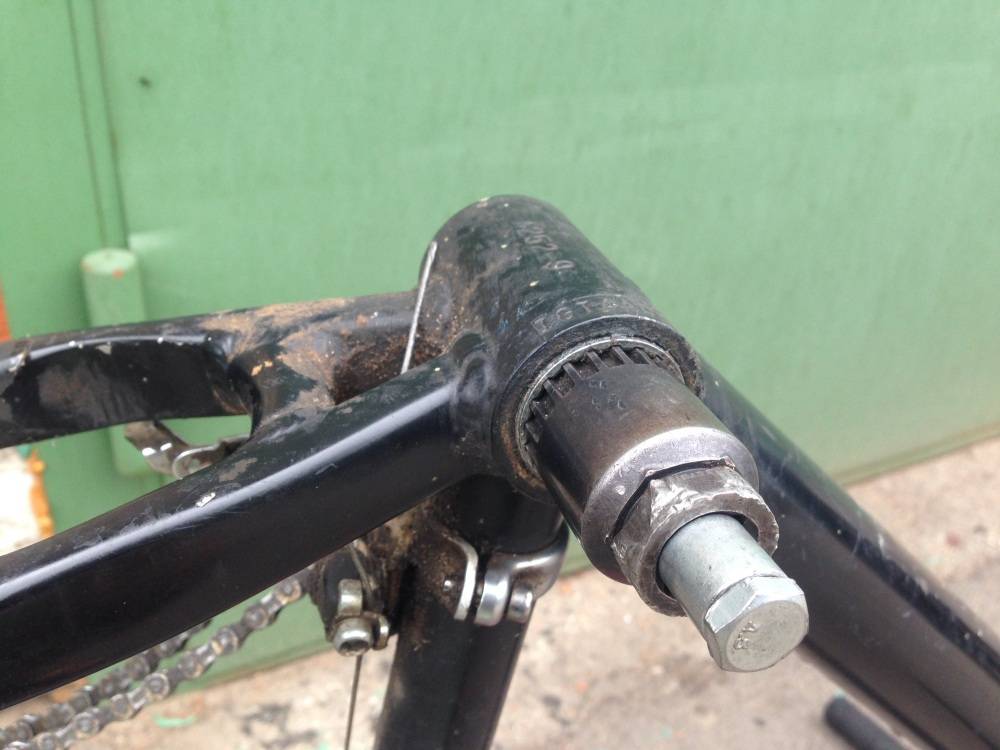

Установил съемник каретки на левую чашку каретки и поджал болтом для того, чтобы съемник не слетел.

2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).

Откручиваем левую чашку каретки. Под мой съемник подходит ключ на 24.

2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.

Правую чашку откручиваю по часовой стрелке и вынимаю сам картридж

Подготовка к установке новой каретки

Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.

Лучшие статьи : Как правильно выполнять техобслуживание велосипеда своими руками

Установка каретки в раму

После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.

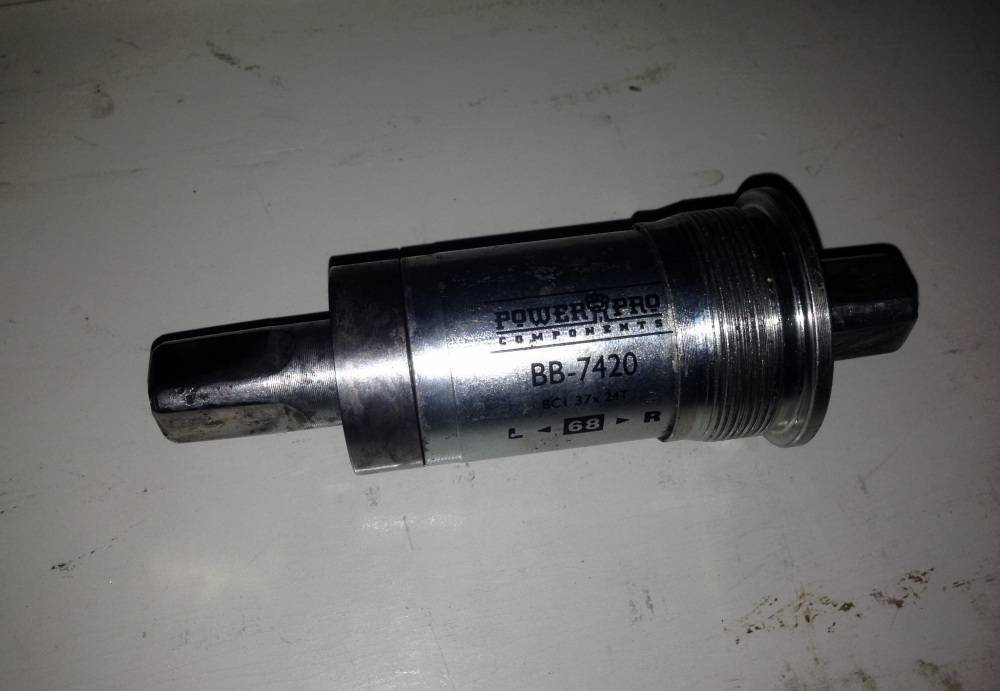

На каретке видно, что она под стакан рамы 68 мм и имеет правую и левую сторону

Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.

Смазка и сборка каретки

При помощи отвертки обрабатываются стенки стакана. Наносить средство следует ровным тонким слоем. Не нужно класть внутрь горы смазки. Это ни к чему. Затем смазка наносится на подшипник, который вставляется со стороны звезд. Плоская рамка должна смотреть наружу. Затем необходимо смазать вал каретки и вставить его так, чтобы длинный конец был со стороны трансмиссии. В общем, сборка каретки происходит в обратном порядке.

Подшипник с другой стороны вставляется наоборот, рамкой в стакан. Чашечки смазываются изнутри, а потом одеваются. Закручивать необходимо до полного устранения осевого люфта. При этом вращение вала должно быть немного стеснено. Как только будут монтированы крепящие кольца, чашечка слегка отодвинется, и ось будет крутиться свободно.

Осталось собрать шатуны. Здесь самое главное – это надеть их так, чтобы при педалировании они, не дай бог, не отвалились. Процедура эффективной сборки шатунов:

Квадрат смазывается небольшим количеством смазки, это поможет глубже насадить его на ось.
Обработка винта резьбовым фиксатором.
Закручивание шатунной гайки с максимальным усилием до упора. Можно даже удлинить ключ – резьба не сорвется.
Вставка заглушек.

Велосипед – крайне неустойчивый агрегат, поэтому при проведении любых ремонтных работ его необходимо тщательно зафиксировать. Рама не будет болтаться туда-сюда, что исключит риск падения велосипеда на ноги или руки.

Каретка собрана и пригодна к эксплуатации. В целом, процедура несложная даже для первого раза, а уж в дальнейшем разобрать и установить механизм вообще не составит труда.

Устанавливаем разборную велосипедную каретку

Этот тип каретки имеет стандартное устройство, хорошо знакомое всем владельцам отечественных велобайков, вот почему установить и настроить её довольно просто.

Перед началом установки только что купленную каретку и остальные детали тщательно промываем в керосине (бензин лучше не использовать: он вреден для пластмассы, могут пострадать сальники в чашках). Проверяем, нет ли мелкого сора и царапин в узле рамы, к которому будет крепиться каретка. Если что-то попадёт оттуда в подшипники, велосипед пойдёт «со скрипом».
Внимательно изучаем концы кареточной оси (главное – не перепутать их!). На оси или кожухах (они есть не везде) должна быть специальная отметка. У чаш есть особая резьба, благодаря которой перепутать их невозможно.
На ось нужно поместить кожух из пластмассы. В чаши мы вкладываем подшипники таким образом, чтобы шарики находились с внутренней стороны чашек. Подшипники и резьбу на чашках густо покрываем смазкой.
Начинаем собирать справа. Крепим ось в ту чашку, которая находится с правой стороны и до упора вкручиваем её в рамное крепление, используя шлицевой ключ. На чашке левая резьба.
Таким же образом вкручиваем левую чашку с противоположной стороны.

После того, как установка каретки закончена, переходим к регулировке.

Снятие каретки с велосипеда и ее обслуживание

В нашей статье, мы рассмотрим обслуживание кареток открытого типа Shimano. Каретка может быть с насыпными подшипниками, поэтому при снятии будьте бдительны, так как шарики могут рассыпаться в разные стороны, а также в виде неразборного картриджа.

Для того, чтоб снять шатуны с оси каретки, нам понадобится выжимка шатуна. Выжимка состоит из двух составляющих: правая сторона предназначена для выжимки шатуна с оси каретки, а левая – для съема фиксирующего болта шатунов.

Первым делом отвинчиваем затягивающие болты шатунов или иными словами винт , который находятся на конце вала каретки, с помощью педального ключа. В некоторых случаях, эти винты могут быть скрыты под пластиковыми заглушками, которые легко снимаются с помощью плоской отвертки.

После снятия фиксирующих болтов, с помощью выжимки шатунов, закручиваем съемник резьбовой частью в шатун до упора, но здесь нужно производить закручивание поступательно и без особых усилий, чтоб не сорвать резьбу. Снимаем шатун с оси каретки и протираем посадочные места. После того, как сняли шатуны с вала каретки, необходимо снять саму каретку, для этого понадобится съемник каретки shimano.

Если же у Вас другой тип каретки, то Вам понадобятся другие съемники каретки. Кроме съемника для shiamno, есть еще съемник для интегрированных чашек кареток и подходит для HOLLOWTECH II, GXP, Howitzer. Еще один съемник для кареток стандарта ISIS с 8-ми шлицевыми креплением съемника и подходит для производителей Shimano, Truvativ и SRAM. Все виды съемников могут быть еще укомплектованы рукоятками, и Вам не понадобится разводной ключ.

Откручивая каретку, необходимо помнить, что снятие каретки необходимо производить с левой стороны, т. е. с той стороны, где нет звезд на шатуне. Берем съемник, вставляем его в шлицы каретки с левой стороны и разводным ключом крутим против часовой стрелки

Очень важно избегать всяческих перекосов съемника при откручивании чашек каретки, чтоб не повредить саму чашку и съемник

Крутить нужно до тех пор, пока чашка каретки не открутится. После этого, аналогичные действия выполняем с правой стороны, только здесь нужно учесть тот факт, что крутить нужно по часовой стрелке. После произведенных действий, каретка велосипеда будет снята. При замене каретки, старую каретку можно выбросить, а новую поставить. При обслуживании каретки подшипники можно просто заменить на новые.

После того, как каретка была снята, необходимо проверить кареточный стакан на предмет грязи, песка и прочего, которые могли туда попасть, как через каретку, так и подседельную трубу велосипеда.

Для обслуживания каретки разборного типа, берем чашки каретки и проверяем состояние подшипников. Тщательно протираем чистой тряпкой сами подшипники и посадочные места от старой смазки и того, что от нее осталось. Резьбу каретки можно промыть, использовать при этом можно керосин, бензин либо WD-40. Протираем насухо тряпкой. После этого берем любую густую смазку и небольшим количеством смазываем посадочные места и поставив подшипники еще немного добавляем смазку. Однако, каретки разборного типа являются недолговечными и требует частого обслуживания и регулировки подшипников.

Лучшие статьи : Мойка велосипеда

Если же каретка неразборная (картриджного типа) и у Вас возникли с ней какие-то проблемы, то лучше заменить ее на новую. Для покупки новой каретки, Вам необходимо знать длину вала, ширину (68 или 73 мм) и тип соединения с шатунами.

Если у Вас интегрированная каретка, то поменять промподшипники можно путем замены промов. Для проверки состояния промподшипников, снимаем пыльник и видим старые подшипники. Снять их можно специальным съемником для внутренних подшипников или же выбыть молотком и стамеской (не рекомендуется). Чистим и смазываем посадочное место, после чего ставим новые промподшипники.

Перед установкой каретки необходимо протереть и смазать все резьбовые соединения.

В чем наши преимущества

Специализированный сервисный центр Veloremont в Москве занимается обслуживанием велосипедов всех типов и марок. При любых признаках неполадок воспользуйтесь услугами профессионалов, чтобы в самые короткие сроки устранить неисправность, восстановить управление и плавный ход двухколесного транспорта. Мы проводим обслуживание горных и городских велосипедов.

Заказать обслуживание велосипедов у нас выгодно по многим причинам:

Бесплатная диагностика всех узлов без разборки велосипеда. Получите подробные консультации специалистов, чтобы определить причину проблемы.
Доступные цены на полный перечень услуг. Ознакомьтесь с прайс-листом и убедитесь, что ремонт предлагается очень недорого.
Быстрое выполнение заказов. Если вашему велосипеду требуется срочное обслуживание, то вы получите квалифицированную помощь без лишних затрат. Даже устранение серьезных неполадок потребует минимум времени.
Удобное расположение. В данный момент мы располагаем пятью сервисными центрами в Москве, поэтому вам не придется тратить много времени на дорогу.
Возможна доставка велосипеда к месту ремонта и обратно. Сэкономьте время и закажите выезд специалиста по адресу.

Нашим клиентам предоставляется гарантия 45 дней – это главное подтверждение качественно выполненной работы. Обслуживание городских и горных велосипедов выполняется опытными профессионалами, которые хорошо разбираются в своем деле. Наша компания стала частью поддержки компании велогонщиков Rollallday, что свидетельствует об очень высоком профессиональном уровне.

Снимаем каретку с велосипеда

Далее рассмотрим процесс снятия кареток на примере каретки открытого типа Shimano.

Снимая каретку, нужно быть внимательным, поскольку она может быть с насыпными подшипниками, которые при снятии могут разлететься в разные стороны.

Для снятия шатунов с оси каретки необходим такой инструмент, как выжимка шатуна. Этот инструмент выполняет две функции: его правая сторона предназначена непосредственно для выжимки шатуна из оси каретки, а посредством левой стороны снимается фиксирующий болт шатунов.

Для начала нужно при помощи педального ключа отвинтить затягивающие болты шатунов, находящиеся на конце вала каретки. Пластиковые заглушки (если они имеются) можно легко снять с болтов с помощью обычной плоской отвертки.

После того, как сняты фиксирующие болты, приступаем к шатунам. Берем выжимку шатунов и вкручиваем съемник резьбовой частью в шатун до упора

Очень важно не переусердствовать с напором, чтобы не сорвать резьбу. Сняв успешно шатуны с оси каретки, не забываем протирать посадочные места

Затем при помощи специального съемника снимаем саму каретку. В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ.

Важно знать, что снятие каретки производится только с той стороны, где нет звезд на шатуне, то есть, с левой. Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки

В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены

Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки. В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены.

После того, как чаша каретки открутится, нужно произвести те же действия и с правой стороны. Только в этом случае крутить рукоятку нужно по часовой стрелке! В результате таких нехитрых действий каретка будет снята и готова к обслуживанию или замене.

Хотите увидеть, как снимать шатуны и каретку? Смотрите видео-обзор:

Процесс снятия каретки для новичка

Несомненно, новичку в том или ином деле всегда тяжело. Но если есть определенное желание сделать что-либо собственными руками, то нужно учиться и делать. Мы представляем вам описание того, как снять каретку с велосипеда своими руками.

Заниматься так называемым техническим обслуживанием собственного транспортного средства лучше, чем доверять это постороннему человеку. Ведь вы четко будете знать, что в вашем устройстве отлично работает, а что необходимо устранить. Если у вас есть необходимые инструменты для различных работ с велосипедом, то можно осуществить ряд действий самостоятельно.

Для того чтобы снять каретку с велосипеда, а также снять педали с каретки велосипеда, нужно заранее подготовить ряд инструментов, которые будут у вас под рукой. К таким инструментам относятся:

ключ для гаек или же разводного характера;
для шатунов потребуется специальная выжимка;
отвертка плоского типа;
молоток, но небольшой;
инструмент, который позволит вам снять саму каретку.

На таком устройстве, как велосипед, каретка представляет собой узел подшипников. Главная суть такого механизма заключается в соединении шатуна с рамой. Помимо этого, такое изделие, как каретка, обеспечивает так называемый крутящий момент на шатунах. Исходя из этого, можно понять, что такая деталь очень важна на велосипеде, ее состояние очень на многое влияет.

Конструкция современных велосипедов подразумевает для такого материала, как каретка, специальный стакан. Данный стакан можно найти в определенной зоне задней трубы. Как правило, производители устанавливают кареточный стакан в зоне задних перьев. По той причине, что прибор установлен в такой уязвимой зоне велосипеда, долговечность у него слабая. Из этого получается, что есть необходимость проверять прибор и ремонтировать его время от времени.

Негативное влияние на него оказыватют грязь, пыль и дождь. По этой причине образовывается люфт. Если вовремя не чистить и не предотвращать поломки данного изделия, то это грозит массой негативных нюансов. Во время передвижения можно столкнуться со снижением потенциальной скорости или же заклиниванием прибора.

Лучшие статьи : Какие бывают трюки на велосипедах и как их сделать

Поэтому совет касательно того, как снимать каретку с велосипеда, достаточно актуален.

Снимаем каретку с велосипеда

Далее рассмотрим процесс снятия кареток на примере каретки открытого типа Shimano.

Хотите увидеть, как снимать шатуны и каретку? Смотрите видео-обзор:

Особенности съемника

Перед тем как узнать, как снять каретку с горного велосипеда, необходимо изучить особенности инструмента съемника. Его необходимо выбирать с учетом внешнего вида и строения самой каретки. Зачастую производитель каретки должен соответствовать производителю съемника. На сегодняшний день в мире существуют и универсальные виды съемника, но они, к сожалению, могут не подходить под тот или иной механизм. Такой механизм отлично подходит для снятия так называемых каретных чашечек. Именно в этом и заключается главная особенность механизма. Поэтому при использовании такого прибора стоит быть предельно аккуратным и внимательным.

А как снять каретку с велосипеда без съемника?

Как разобрать шатун без съемника?

Наиболее простым методом будет применение специального съемника. Если же подобный инструмент отсутствует, то для того чтобы разобрать, снять и произвести ремонт необходимо приложить определенные усилия и сноровку. Во время езды в область крепления этого элемента попадает грязь и пыль, элемент из-за больших нагрузок буквально прикипает к своему креплению. В таком случае нужно знать, как снять шатуны с велосипеда, съемник не используя. Исправить проблему и сделать ремонт можно своими силами, и это поможет доехать до места ремонта техники.

В неподходящих условиях можно попробовать следующие способы, для того чтобы снять деталь. Если открутить гайку или болт, которым крепится шатун и проехать некоторое расстояние, то элемент можно будет разобрать и снять гораздо легче, а в дальнейшем заменить или отрегулировать то, что требуется. Эффективен метод залить кипятком. Следовательно, вся грязь и пыль отмокнет и делая ремонт велосипеда, снять элемент будет легче

Данный вариант подойдет и тогда когда важно убрать педали. Важно знать и не перепутать в какую сторону какая педаль откручивается

Педаль левая имеет левую резьбу, а правая — соответственно.

Если каретка велосипеда требует регулировки, то также необходимо снять с велосипеда шатуны. Также помогут при непредвиденных поломках и другие рекомендации. Если поврежден трос переключателя скоростей или тормоза нужно заменить его новым, а если таковой отсутствует, то связать оборванные концы. Выход из строя спицы велосипеда — это также распространенная проблема. Тогда поможет проволока размером диаметра около 2 мм. Конец спицы рядом с ободом загибается крючком, а затем вставляется отрезок проволоки, которую нужно продеть через разъем втулки. Эта замена далеко не совершенна, но это позволит доехать до цели и места, в котором можно хорошо отремонтировать технику. Регулярный просмотр двухколесного транспорта и обслуживание позволят избежать множества таких проблем и сделать поездку приятной.

Устройство и назначение детали

Шатун для велотехники представляет собой металлический рычаг, который имеет на стержне большую и малую головки. Этот элемент бывает нескольких видов:

Однокомпонентные. Они представляют собой единую конструкцию — левый, правый шатун, ось. Преимуществами данного вида являются большая прочность, простое обслуживание, но они имеют значительную массу;
Двухкомпонентные. Здесь ведущая звездочка, правый шатун и ось соединены, а левый присоединяется отдельно при помощи гайки;
Трехсоставные. Такая наиболее известная и популярная система представляет собой ось, левый шатун и правый совместно со звездой.

Нагрузка на шатун очень большая, и поэтому они чаще всего производятся из твердой стали, но есть и варианты из алюминиевых сплавов, например, в велосипедах спортивного типа или импортных моделях. Недорогая двухколесная техника имеет передний блок звезд, объединенный с шатуном и неразборный. В этом случае при замене звезд необходимо заменить и оба шатуна. Новые подбираются в зависимости от типа уже имеющейся каретки.

Данная деталь велосипеда может иметь и различные виды крепления, например, квадрат, шлиц. Первый используется в профессиональных спортивных моделях техники, а также есть и новейшая разработка — роторная система.
