Обслуживание и ремонт велосипедной втулки

Что такое втулка велосипедная. какие веловтулки существуют

Зачем нужна втулка

Втулка — это элемент механизма либо машины имеющий коническую или цилиндрическую форму. В ней имеется цилиндрическое отверстие, в которое и входит деталь, которую требуется сочленить. Служит втулка для уменьшения трения.

Что это значит простым языком, если отбросить все технические детали? Втулки монтируются в механизм и становятся его частью. Они предохраняют другие узлы и детали от чрезмерных нагрузок, принимая большую их часть на себя. Таким образом существенно снижается износ критичных для обеспечения работы или дорогостоящих элементов. Если бы втулок не было, что использование целого ряда машин и механизмов было бы нецелесообразно или даже — невозможно.

Необходимый минимум инструментов для ремонта велосипеда

Как и прочие ремонтно-технические работы, ремонт велосипедов невозможно осуществлять без набора необходимых инструментов. Базовый набор должен быть у каждого велосипедиста, чтобы он имел возможность провести текущий ремонт велосипеда самостоятельно:

  • Гаечные ключи – желательно несколько размеров в наборе.
  • Шестигранные ключи – в наборе.
  • Отвертки – нужны как крестовые, так и шлицевые.
  • Пассатижи в ассортименте.
  • Ножницы и хомуты.
  • Пинцет и киянка.
  • Торцевые насадки.

Помимо основных инструментов мастера рекомендуют постепенно увеличивать их количество и добавить в свою рабочую коробку: выжимку для цепи, трещоточный и втулочный ключ, спицевой ключ, щетку для чистки цепи и прочие важные велоинструменты.

Помимо перечисленных инструментов, необходимо также подготовить достаточную базу расходных материалов: масло различных видов (каждое из которых необходимо для отличной детали – для вилки, для сальников, для цепи и педалей), тормозную жидкость и гидравлическое масло, растворитель и очиститель для борьбы с грязью. Все эти жидкости не только значительно облегчат процесс ухода за велосипедом, но и позволят поддерживать его состояние на уровне идеального.

Mitsubishi ASX Клуб

Так как внутренний размер втулки был уменьшен снаружи втулка будучи надета на усилитель стала больше но крышки натягиваются без особых проблем. Наживляем руками болты крышек и чуть-чуть притягиваем их. Чуть-чуть. Потом прикручиваем обратно яйца, ставим колеса и снимаем машину с кОзелков (подставок). После чего протягиваем болты крышек и колесные гайки. Новые втулки на машине, с левой и с правой стороны. Вид сверху.

Как видно — новые втулки при затяжке крышек расперло больше чем оригинальные — видимо из-за изменения размеров. Ограничители на стабилизаторе — похоже резиновые, так что стучать они не должны даже при разбитых втулках. Что-то лоханулся и забыл сделать фотки новых втулок на машине, вид сбоку. Пробная поездка показала что стуков вроде бы стало меньше, сильных стуков добиться не смогли. Однако у меня ничего не сделано с передними стойками. Откручивал стойку, посмотрел привалочную плоскость — никаких «набитых» мест на металле не нашел. И вообще не нашел мест где бы могло стучать. Правда стойку от поворотного кулака не откручивал побоявшись что в этом месте могла быть регулировка развала. Отложил пока этот вопрос на попозже. Поезжу пока с новыми втулками, послушаю

Переборка передней втулки на велосипеде

Сегодня будем заниматься переборкой передней втулки на велосипеде. Эта операция входит в полное ТО велосипеда. Данная процедура должна проводится один раз в год, чтобы сохранить долгую жизнь вашей втулки.

задача при переборки втулки является это заменить устаревшую смазку, которая за время эксплуатации впитала в себя грязь и влагу из окружающей среды, а также частицы металлической стружки появляющиеся путем трения подшипников о чашки втулки.

Что понадобиться для раскручивания втулки?

  • Рожковый ключ на 17
  • Конусный ключ на 15 (в разных втулках встречаются разные размеры конусов 14, 15, 16)
  • Смазка для подшипников
  • Кусочек ткани.

Процесс переборки

Этап 1. Откручивание

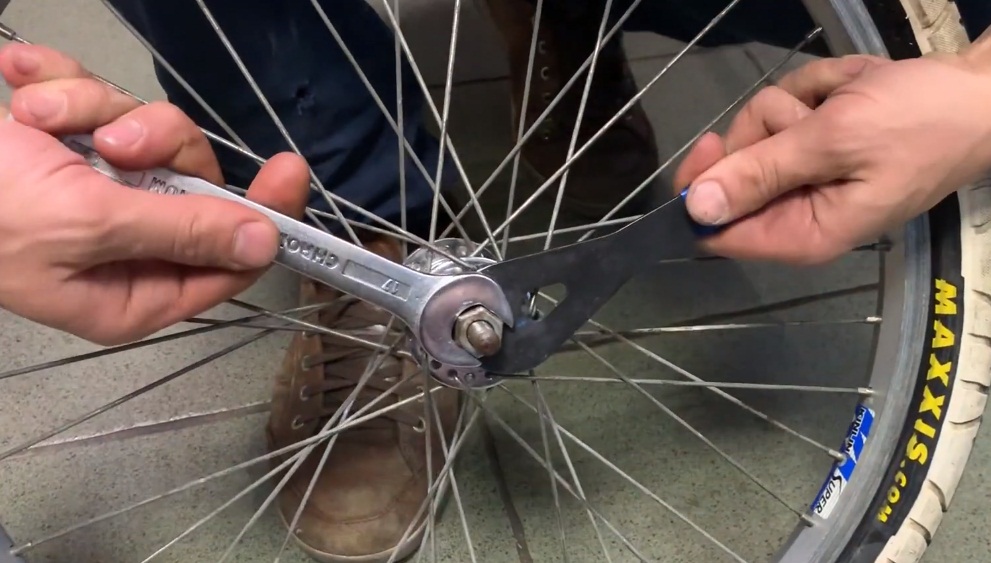

Берем интрумент и откручиваем контргайку при этом придерживаем конусным ключом конус втулки

Важно это делать только с одной стороны оси, чтобы не потерять установленную с завода середину. Это когда концы оси выступают одинаково со всех сторон втулки

Этап 2. Осмотр внутренностей втулки

Открутив контргайку и конус мы увидим подшипник.

В нашем случае шарики находятся в обойме «сепараторе», но они могут быть и насыпью. Принципиальной разницы в этом нет, но все же лучше когда шарики лежат в чашке втулки насыпью, так как тогда нагрузка распределяется по большей площади за счет большего количества шариков.

Теперь нужно шарики отложить в какую-то ёмкость, я люблю использовать для этого металлические крышки, и залить обезжиривателем, (керосином, бензином и пр.) чтобы лучше их отмыть от старой смазки. Также хорошо следует отмыть конус втулки и чашку втулки — все поверхности, где будут бегать наши шарики, для этого используйте кусок ткани смоченный обезжиривателем.

Обратите внимание на состояние дорожек конусов, состояние шариков и целостность чашек втулки. Если с конусами, чашками и шариками все «ОК» переходим к 3 этапу, если нет то конуса можно проточить или отполировать, шарики можно только заменить, чашку возможно отполировать, но если на ней есть трещины меняйте втулку

Если с конусами, чашками и шариками все «ОК» переходим к 3 этапу, если нет то конуса можно проточить или отполировать, шарики можно только заменить, чашку возможно отполировать, но если на ней есть трещины меняйте втулку.

Этап 3. Смазка

После того как все начисто отмыто, можно собирать все в обратном порядке. Берем смазку для подшипников лучше конечно не использовать литол 24, но если под рукой ничего нет можно и его. Я 4 года смазывал им свои втулки при накате 3-4 тыс км в год и им ничего не было, но перебирал я втулки 2 раза в сезон, так как литол может впитывать в себя влагу. Так что если используете литол втулки лучше перебирать чаше. Если хотим смазать и забыть на сезон, берем хорошую смазку для подшипников в автомагазине.

Наносить смазку очень удобно шприцом, который можно забить смазкой и хватит на 2-4 втулки.

Наносим сначала дорожку смазки на чашку втулки и уже на эту «дорожку» выкладываем подшипники. Это очень удобно подшипники не разбегаются по сторонам. Также удобно выкладывать шарики пинцетом. Я пользуюсь им когда шарики находятся не в сепараторе. По верх шариков тоже можно выдавить небольшую дорожку смазки для уверенности в том что все будет в смазке.

Этап 4. Сборка втулки

Данный этап самый сложный, так как нужно правильно законтрить (отрегулировать) контргайку с конусом втулки. С начала накручиваем конус и контргайку на ось до упора.

Далее берем наши ключи — конусный ключ устанавливаем на конус (на фото с права), а гаечный ставим с противоположной стороны (на фото слева). Крутим конусный ключ, а гаечный держим на месте. Крутим до тех пор пока не почувствуем сопротивление, после этого даем еще небольшое усилие и останавливаемся.

Теперь берем гаечный ключ и перекидываем на ту сторону, где установлен конусный ключ и завершаем регулировку затягиванием контргайки удерживая конусный ключ на месте (или двигаем его навстречу гаечному).

После проделанной операции проверяем как крутится ось втулки.

  • Если ось крутиться туго и с рывками значит нужно повторить этап 4, но уже меньше затягивать конус, когда мы чувствуем сопротивление.
  • Если ось крутится очень легко, то проверяем ось на биения (качаем ее вправо влево), если люфт есть, то повторяем процедуру в этапе 4, но уже больше затягиваем, когда почувствуем сопротивление. Если люфта нет, поздравляю вы закончили техническое обслуживание передней втулки.
Лучшие статьи :  Разновидности звонков на велосипед: их достоинства и недостатки

В идеале ось должна крутится легко без каких либо заеданий и посторонних шумов.

Заедание во втулке также могут быть:

  • из-за поврежденных конусов / чашек втулки / шариков
  • кривой оси

Втулка готова, теперь она снова может устанавливаться обратно на велосипед.

Разборка корпуса, очистка и смазка

Ремонт рекомендуется делать на заспицованной втулке, иначе шансов потом собрать колесо будет мало, если только раньше не приходилось постоянно сталкиваться с разбором.

Как разобрать бестормозную втулку скоростного велосипеда? Последовательность действий:

При помощи съемника и хлыста снять кассету с оси.
Разомкнуть стопорное кольцо.
Извлечь шайбы и подшипники. Втулка может быть на насыпных или промподшипниках. В любом случае, главное запомнить их законное место и не потерять. То же касается и шайб.
Осматриваем повреждения на подшипниках: истертые детальки надо будет поменять на новые, пригодные для очищения в растворителе от грязи.
Вытаскивается ось целиком.
Чистится корпус от грязи. Внутренние полости протираются мягкой сухой тканью.
Смазывать детали нужно последовательно при их установке обратно. Первоначально кладется немного смазки на стенки корпуса
Особое внимание нужно уделить смазке подшипников.
Установка стопора и затяжка втулки крепежными гайками

Важно не перетянуть втулку, чтобы избежать трудностей при вращении колеса.

Как только кассета успешно отложена в сторону, приступаем к разборке втулки. Делается это только с противоположной стороны, обычно слева. С помощью ключа на 15 мм вывинчивается контргайка, которая крепит ось. Снимаем стопор, если он есть.

Вся мелочь в виде колечек и шайб раскладывается на заранее приготовленную бумажку в правильном порядке

Это крайне важно, иначе потом при сборке немудрено запутаться. Скручивается конус, и, наконец, ось начинает поддаваться

Прямо на ней видим подшипники.

Снимать подшипниковые детальки надо аккуратно, лучше поддевать их тонкой спицей или пинцетом.

Протираем каждый шарик тряпочкой, смоченной в ацетоне или бензине и складываем в сторону. Аналогично извлекаем «насыпь» или промподшипники с другой стороны.

Не путаем правые и левые детали, они приработаны к своей стороне и при установке, наоборот, могут вызывать диссонанс работы всей втулки, в частности, люфт. Не теряем ни единого шарика, иначе все придется менять! Иногда при вскрытии втулки рядом с осевой можно увидеть «труху» – шарики полностью стерлись и требуют замены. То же самое и при частичном истирании.

После извлечения оси смотрим на ее состояние. Ее рабочий ресурс, как правило, соизмерим с «расспицеванием» корпуса или заменой колеса, но мало ли. Даже при простом обслуживании она потребует очистки от наработанной грязи.

Внутреннее пространство втулки протирается сухой чистой тряпочкой или ватой. Слишком загрязненные участки можно пройти бензином. Протираем левый конус и проверяем крепление правого (со стороны звезд кассеты). Как только стенки обсохнут, самое время наносить новую смазку.

Немного рекомендаций: для втулки не пойдет цепная или какая-либо другая смазка, специальный состав лучше купить заранее. Для подшипников активно применяют буксол, можно использовать его. Намазывать толстый слой «на века» не стоит, потому что смазывающий состав выдавится и начнет поглощать грязь, из-за чего все детали износятся в разы быстрее.

Монтаж втулочных деталей: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка. Вероятнее всего, после сборки потребуется регулировка задней втулки. Делается это только с левой стороны. С помощью того же ключа на 15 немного ослабляем контрящую гайку. Далее она до упора закручивается, а конус удерживается в фиксированном положении.

Таким образом, устраняется люфт оси, точнее, он сводится к минимуму. Возможно, придется повозиться не один раз, главное, добиться синхронного хода оси и всего колеса. Небольшой проворот все же допустим, перетягивание чревато затрудненным вращением.

И, конечно, проверка ремонта на практике. Испытываем велосипед в разных скоростных режимах, стараемся почувствовать, не люфтит ли колесо и насколько крепко оно фиксировано. Если все было сделано правильно, покатушки подарят комфорт и уверенность, в противном случае, придется вернуться к регулированию вторично.

Ремонтировать и обслуживать заднюю втулку своими руками довольно просто! Если предполагается замена всей детали, то останавливать свой выбор надо исключительно на той модели, которая поставлена на велосипед сейчас. Когда разобрать втулку не представляется возможным, лучше обратиться за помощью к специалисту, иначе можно повредить саму деталь.

Задние втулки – разновидности и принципиальные отличия

Устройство осевых узлов для задних колес сложнее, чем для передних – выше уже упомянули о встроенном механизме свободного хода. Кроме этого, втулки снабжаются специальными вставками под кассету, трещотку, тормозные диски. На моделях с планетарным переключением передач задние втулки – это сложные шестеренчатые системы.

И конечно, на классических советских велосипедах и современных сити-байках они оснащены тормозным механизмом:

Схема задней втулки с барабанным тормозом

По конструкции задние велосипедные втулки разделяются на виды:

  • классическая, без тормозов, с креплением под кассету и/или диск;
  • тормозная с внутренним барабанно-колодочным механизмом;
  • планетарная;
  • червячная;
  • flip-flop;
  • без свободного хода.

Классические узкие втулки по внешнему виду схожи с передними. Устанавливаются на скоростные модели, имеют встроенный механизм свободного хода. Принцип работы заключается только в прямой передаче усилий от педалей через трансмиссию на ось. Фиксацию втулки обеспечивают собачки, которые в отсутствие приложенных усилий удерживают корпус, за счет чего колесо крутится самостоятельно по инерции.

Отличия передней и задней втулок горного велосипеда

Планетарка – модель, которая вызывает живой интерес у велосипедистов. Вся многоступенчатая трансмиссия скрыта в корпусе втулки, благодаря чему ей не требуется регулировка, она на 100% защищена от вредных погодных условий и обладает очень высоким ходовым ресурсом.

Планетарная втулка с тормозом, на 3 передачи

Классическая система планетарки – три передачи: стандартная, повышенная и пониженная. На картинке показана модель с ножным тормозном, как на советских сити-байках, но существуют и бестормозные планетарки. Высокоскоростные трансмиссии оснащаются пятью, семью и восемью передачами. По числу передаточных отношений они сопоставимы с 24-ступенчатыми кассетными системами.

Ремонт планетарок не предусмотрен, они служат один раз. Сложности могут возникнуть с обслуживанием осевого узла и подшипников, если они износятся раньше механизма переключения скоростей. Также есть и пара других недостатков – высокий вес и относительно низкая ударная прочность. Планетарки ставятся на городские модели, так как в агрессивных условиях быстро изнашиваются.

Червячная и барабанная тормозные втулки устанавливаются на задние колеса односкоростных велосипедов. Торможение происходит при движении педалями назад. Механизм работает по следующему алгоритму:

  1. При движении ведомой звезды назад активируется механизм свободного хода. На всех ножных тормозных системах есть некоторый запас, когда звезда может провернуться назад на 1/8 оборота. Это, в свою очередь, снижает эффективность торможения.
  2. Остановка корпуса.
  3. Вращение барабана и раздвижка тормозных колодок, остановка колеса.
  4. При отсутствии приложенных усилий на педали пружина барабана должна мгновенно отскакивать. Если этого не происходит (говорит об износе механизма), колесо необходимо растормозить, прокрутив педали вперед.

Червячный тормозной механизм отличается от барабанного тем, что к внутренней стенке корпуса при вращении звезды в обратном направлении прикладывается резьбовой шнек. Преимущества тормозных втулок:

  • не требуется частое обслуживание – этому способствует герметичный корпус и большое количество смазки;
  • по необходимости легко извлечь и смазать подшипниково-осевую часть, не задевая тормоза;
  • относительно небольшой вес, хорошая прочность.

Flip-flop, или двухзвездочная втулка, – система, которая позволяет развернуть колесо на 180 градусов. По обоим концам расположены две звезды разного диаметра, в зависимости от предполагаемых условий езды колесо повернуть большой или маленькой звездочкой.

Велосипед на flip-flop можно считать двухскоростным

Двухзвездочная модель не имеет встроенного тормозного механизма и даже свободного хода. Задняя втулка без свободного хода передает усилия в обоих направлениях – от педалей к колесу и от колес к педалям. Благодаря этому, динамика велосипеда заметно увеличивается по сравнению с моделями на свободном ходу.

Амортизационные втулки – сравнительно новая и малоизвестная разновидность. Устанавливается на передней оси и служит гасителем колебаний колеса. При движении велосипеда совершает возвратно-поступательное движение вверх-вниз по направляющей скобе. Для достижения амортизационного эффекта снаружи окаймлена упругими эластичными вставками.

Лучшие статьи :  Велосипеды Ghost

Особенности элемента

Задняя втулка велосипеда – центральная часть заднего колеса, обеспечивающая его вращение. С помощью дропаунтов крепится к раме. У переднего колеса также есть втулка, но несколько иной конструкции. Кроме обеспечения свободного вращения, также отвечает за накат – движение без прилагаемых усилий.

Пройдите опрос

По типу конструкции элементы делят на следующие разновидности:

  • свободного хода без тормозного устройства;
  • без свободного хода и без тормозного устройства;
  • с ножным тормозом и свободным ходом.

Конструкции без тормозного устройства применяют на скоростных велосипедах. Свободный ход препятствует прокручиванию педалей при вращении колеса. Конструкции без свободного хода действуют наоборот. Их применяют в устройстве горного, шоссейного средства передвижения.

Втулки с ножным тормозом используют на «односкоростниках». Это простые дорожные, городские модели. Торможение осуществляется нажатием на педаль в обратном направлении. В результате устройство блокирует колесо. По типу делятся на барабанные и червячные. Те и другие надежны в эксплуатации, долговечны. В области задней втулки могут быть установлены дисковые тормоза.

Несмотря на различия, в целом устройство задней втулки велосипеда идентично. Она состоит из оси, контргайки, шайбы, конуса. По материалу изготовления различают алюминиевые и стальные детали. Первые легче и не боятся коррозии, но подвергаются деформации. Вторые намного прочнее, но тяжелее и могут заржаветь.

Возникновение грохота в корпусе втулки, шатания, люфта колеса при движении, плохой накатной динамики, хруста подшипников свидетельствует о поломках конструкции. Причин несколько:

  • неправильная затяжка конусов при использовании подшипников типа «конус-чашка»;
  • загрязнение, отсутствие смазочного вещества;
  • поломки подшипника или отдельных его частей.

Ездить с такой проблемой аварийно опасно, поэтому следует как можно скорее приступить к ремонту задней втулки велосипеда.

Различные виды и стандарты

Существует следующее разделение задних втулок велосипеда. Это разделение условное, но с ним стоит познакомиться.

Модификации

Кроме, основных функций имеются свои виды (модификации):

  • имеет встроенный ножной тормоз и свободный ход;
  • бестормозной механизм и свободный ход;
  • бестормозная система с отсутствием свободного хода;
  • планетарная.

Суть первого заключается в том, что торможение возможно при прокручивании педалей в обратном направлении. Устройство собрано таким образом, что при торможении барабан и колодки реагирую на движение звезды в обратную сторону и останавливают велосипед. Но существует и другая разновидность тормозного механизма. Так называемая червячная втулка. Такой способ не отличается эффективностью, так как тормозит только заднее

колесо. Плюс этой разновидности в неприхотливом обслуживании, которое не потребует много ресурсов. Свободный ход позволяет педалям продолжать движением даже при прикладывании усилий.

Бестормозной механизм без свободного хода – так называемые фиксы (fixed-gear). Это облегчённая версия, более компактная и проще в обслуживании. Она имеет одну фиксированную передачу и при езде педали крутятся вместе с колесом. Узконаправленная система, используется в детских велосипедах и в некоторых трековых дисциплинах.

Бестормозной механизм со свободным ходом – это наиболее распространенная современная версия, применяемая на всех скоростных велосипедах и в большинстве велодисциплин.

Планетарная втулка стоит в стороне от всех вышеперечисленных и имеет на борту встроенную сложную систему передач. По принципу работы похожа на коробку передач автомобиля и позволяет избавить трансмиссию велосипеда от привычных переключателей передач, от кассеты и ограничиться одной звездой на каретке и одной звездой на задней оси велосипеда.

Типы крепления тормозного ротора

Также втулки разделяют в зависимости от сопоставимости с задним тормозом. Среди всех известных тормозных систем велосипеда (дисковых, ободных, роллерных) наиболее сложная дисковая. При чём её могут применить и для ободного тормоза, но использование наоборот недопустимо.

Дисковые же роторы крепятся на втулку двумя способами:

  • Centerlock (шлицевой);
  • 6Bolt (на шести болтах).

Стандарты оси

Кроме выше перечисленных видов существую отличия втулок по параметрам оси. Перечислим основные ныне используемые:

QR эксцентрик:

10×135мм. – используется на бюджетных двухколесниках.

Thru-axle:

  • 12×135мм.
  • 12×142мм.
  • 12×150мм.
  • 12×157мм.

Boost Thru-axle:

12×148мм. – один из самых новомодных стандартов. Используется преимущественно в жестких дисциплинах, таких как трейл, эндуро, даунхилл, оллмаунтин.

Обычно задние втулки имеют асимметрию, так как с правой стороны расположены элементы трансмиссии. Поэтому правый фланец смещен к центру оси для распределения нагрузки и повышения жесткости колеса.

Так как уровень загрязненности велика характеризуется его местом езды, то наиболее пострадавшими будут горные, чем шоссейные или дорожные. Для горного велосипеда, кроме сальников, соединённых с конусами устанавливают резиновые пыльники. Этот элемент позволят защитить движущий механизм от мелкого мусора, пыли и грязи. Но дополнительный механизм увеличивает вес, что на шоссейном велобайке критично.

Стандарты осей передних втулок

— 9 x 100 мм — применяется на большинстве современных велосипедов. Устаревший вариант с креплением гайками или наиболее популярный с эксцентриковым зажимом;

— 15 x 110 мм — полая вставная с эксцентриковым зажимом, применяется для кросс — кантри велосипедов или трейла;

— 20 x 110 мм — полая вставная, устанавливается на велосипеды для экстремального велоспорта. Вариант с эксцентриковым зажимом быстро снимается и устанавливается. Для больших нагрузок в экстремальных дисциплинах используют вариант с креплением болтами;

— 10 х 135 мм — большой размер для фэт-байков.

Большой диаметр оси втулки предусматривает высокую жесткость и прочность соединения колеса с вилкой, хотя при этом увеличивается вес всей втулки. Колесо со вставной осью ставится и снимается дольше обычного. Отдельные втулки под полую ось могут быть совместимы с обычными вилками с использованием переходника.

Стандарты осей задних втулок

— 10 х 130 мм — шоссейные велосипеды; — 10 х 135 мм — подавляющее большинство современных велосипедов; — 10 х 120 мм — велосипеды для гонок на треке; — 12 х 150 мм — даунхилл и велосипеды для различных экстремальных видов спорта; — 10 х 170 мм — для фэт — байков.

Как правило задние втулки имеют асимметрию, так как с правой стороны расположена кассета или задняя звезда. Из-за этого правый фланец задней втулки расположен ближе к середине втулки, поэтому спицы с правой стороны на 1-2 мм короче спиц с левой стороны.

Также читать на эту тему:

Колесо велосипеда. Колесо велосипеда принимает на себя нагрузки, возникающие в процессе эксплуатации этого транспортного средства. Назначение колеса удерживать вес велосипедиста и всей конструкции велосипеда и справляться с ударными нагрузками, которые возникают от…

Обода велосипеда. На разных видах велосипедов устанавливаются обода с различной конструкцией, но подавляющее большинство составляют обода так называемого коробчатого сечения. Они предназначены для шин с бортом по краям. В самом ободе…

Размер колеса велосипеда. Полный размер велосипедного колеса – это диаметр обода, плюс толщина велосипедной шины. Единицей измерения диаметра колеса велосипеда является английский дюйм. Сейчас существует шесть самых распространенных размеров колёс велосипеда…

Двухсторонняя втулка. Двухсторонняя втулка (Flip-Flop) – втулка, которая предназначена для быстрой смены типа привода и соотношения передачи перестановкой колеса велосипеда на 180° по его оси. Она имеет резьбу с обеих сторон и позволяет установить…

Кассета велосипеда. Для горных велосипедов изготавливаются кассеты с набором звёзд от 11-28Т до 11-36Т на 8 – 10 звёзд. Для шоссейных от 11(12)-22Т до 11(12)-27Т на 8 – 11 звёзд. Горные кассеты Campagnolo совместимы с шоссейными при равном количестве звёзд…

Устройство велосипедных педалей

Конструкция педалей велосипеда по своему принципу действия очень напоминает втулку переднего колеса. Разве что вместо спиц на ней закрепляется платформа под ногу велосипедиста, а на ее оси имеется резьба, при помощи которой она крепиться к шатуну. Поэтому ниже рассмотрим, из чего же обычно состоит велосипедная педаль. Но перед этим следует уточнить, что на сегодняшний день на рынке велозапчастей педали разделяются на три (это если не считать разделения для различных велосипедов) основных группы: классические, платформы и контактные.

Классические

Один из самых распространенных типов велосипедных педалей, имеющий классический форм-фактор, который мы могли наблюдать еще на старых советских велосипедах. Хотя современные модели претерпели некоторого рестайлинга и получили улучшения относительно удобства при педалировании. Они достаточно надежны (за исключением самых дешевых китайских велопедалей) и просты в обслуживании. Состоят из: корпуса, внутри которого расположены ось, подшипники, конус, шайба и контргайка; двух накладок, закреплённых по бокам корпуса при помощи болтов; опционально могут присутствовать светоотражающие катафоты. Вместо насыпных подшипников могут применяться промышленные. Также корпус для данных педалей может выполняться полностью из пластика, представляя собой монолитную конструкцию.

Лучшие статьи :  Трековые велосипеды

Могут использоваться практически на всех разновидностях велосипедов, начиная от горных (MTB) и заканчивая шоссерами, хотя на последних встречаются очень редко. Единственное где их использование не целесообразно – это на трюковых, или как их еще называют BMX байках, а также на велосипедах для фрирайда и даунхилла. Последнее связано с тем, что во время различных прыжков педали испытывают очень значительные нагрузки, которые они могут просто не выдержать.

К плюсам можно отнести распространенность, легкий вес (так как могут производиться из пластика), дешевизну и простоту обслуживания.

Платформы

Форм-фактор данного типа педалей представляют собой монолитную широкую платформу, изготовленную из алюминия или магния путем литья или же фрезеровки (хотя некоторые из них производятся из высокопрочного пластика). По сути, корпус детали является одним целым изделием, внутри которого также располагается ось с резьбой, подшипники, шайба и контргайка. На них дополнительно могут располагаться катафоты и вкручиваемые в корпус зацепные штыри. Последние предотвращают скольжение подошвы по педали велосипеда.

К плюсам данного вида педалей можно отнести повышенную прочность, поэтому их зачастую используют на BMX велосипедах. Хотя могут устанавливаться также на горных, дорожных и городских байках. Не рекомендуется применение на шоссейных по причине большого веса.

Минусы: немного дороже и тяжелее классических педалей.

Контактные

Контактные педали в основном применяются на горных или шоссейных велосипедах. Хотя некоторые велопутешественники устанавливают их и на гибридные байки. Главным отличием от предыдущих является зацеп, который сцепляется с механизмом на подошве специализированной велообуви. Такая конструкция позволяет не только толкать педаль при езде вниз, но и тянуть вверх, что увеличивает эффективность педалирования и сокращает затрачиваемые силы при вращении педалей.

Но усложнение конструкции приводит к увеличению цены на такого типа педали, плюс ко всему требует дополнительных финансовых затрат на покупку специальной велообуви.

Основные разновидности мы рассмотрели, а про другие виды и как выбрать педали для велосипеда мы поговорим в одной из следующих статей.

Стандартная разновидность

Для обслуживания потребуются следующие инструменты.

  1. Обезжиривающая жидкость и смазка.
  2. Гаечный ключ, размер чаще всего 15 или 17 миллиметров.
  3. Приспособления для снятия цепи.
  4. Отвертка шестиконечного типа.
  5. Раздвижной ключ.

Процедура ремонта и обслуживания втулки на переднем и заднем колесе одинакова. Разница заключается лишь в подготовке втулке для снятия. Для ремонта вышеописанного элемента на заднем колесе требуется снять кассету с трещотки.Гаечный ключ необходим для открывания заглушки, в данный момент требуется держать конус, после чего убрать затвор.

Предварительно требуется запомнить всю последовательность, чтобы после обслуживания втулки суметь собрать все в обратном порядке. Заглушку замка следует взять при помощи гаечного ключа, с обратной стороны откручивая конус.

Далее требуется очистить подшипники велосипеда, с этой целью потребуется ткань бумажного типа и обезжиривающая жидкость.

При обнаружении признаков изнашивания, подшипники следует заменить. К таким относятся трещины, сколы и другие повреждения металлических шариков.

Затем требуется смазать втулку и поместить туда все подшипники. Эксплуатация магнитной отвертки значительно упростит выполнение вышеописанных этапов.

После установки металлических шариков, ось возвращается в исходное положение. Следует провернуть её, чтобы удостовериться в правильной установке. Аналогичный процесс требуется сделать с другой стороны обслуживаемого элемента.

После ось требуется вернуть к системе трещотки. В первую очередь требуется убедиться в правильном расположении подшипников. После конус втулки возвращается в исходное положение. Усилий пальцами будет предостаточно, закручивать при помощи инструментария нет необходимости.

После требуется отрегулировать степень плотности прилегания конуса, чтобы определиться с сопротивлением. При малой степени ось будет разбалтываться, при сильном зажиме с обратной стороны центр не будет вращаться.

Данный этап может занять длительное время, процесс регулировки очень важен и отражается на скоростных характеристиках велосипеда. После все детали возвращаются на место, во время фиксации конуса, при помощи ещё одного гаечного ключа следует затянуть данный элемент.

Требуется удостовериться, что ось свободно вращается, так как в процесс затягивания не исключается вероятность сжатия конуса. После этого кассета монтируется на байк.

Процесс обслуживания стандартной велосипедной втулки полностью завершен.

Из-за чего втулки стабилизатора могут выйти из строя?

Основной причиной, из-за которой происходит износ этих деталей, является сильное воздействие на них во время работы машины следующих факторов:

  • воздействие химическими веществами. Возникает оно по причине близкого расположения к колесам автомобиля. Во время движения на открытые части втулок попадают различные химические соединения. Наиболее опасными из них являются вещества, используемые зимой для устранения гололеда на дороге. Они оказывают сильное воздействие на структуру втулок, способствуя их рассыханию и появлению трещин;
  • сильное механическое воздействие. Качество дорог в каждом регионе отличается друг от друга. Однако даже в самых благоприятных районах существует много трасс, качество которых оставляет желать лучшего. Соответственно, чем больше автомобиль эксплуатируется на дорогах, имеющих серьезные повреждения, тем быстрее расходуется прочность деталей. Происходит это из-за увеличения трения, возникающего при компенсации подвеской неровностей дорожного полотна;
  • качество материала, из которого изготовлены втулки. Обычно даже самые хорошие резиновые втулки имеют сравнительно небольшой срок эксплуатации. А ведь именно их большинство производителей ставит на свои машины. Поэтому, при замене старых втулок на новые, специалисты рекомендуют пользоваться продукцией, сделанной на основе полиуретана. Эти изделия имеют существенно больший запас прочности и прослужат вам ощутимо дольше.

Принцип работы и особенности

Все втулки изготавливаются методом литья под давлением с последующей механической обработкой. Втулки не имеют шва. Их диаметры соответствуют поперечнику присоединённой трубы.

Трубы ПНД и герметичная арматура обладают необходимой прочностью, морозостойкостью (до -60 градусов), имеют длительный период работы, просты в монтаже. Трубы ПНД относительно лёгкие по весу. Плоскость внутри труб гладкая, что способствует лучшей проницаемости рабочей среды. По трубе ПНД обычно транспортируют воду, газ.

Конструкция плотного полиэтиленового элемента предусматривает наличие армирующего утолщения у основания. Расточной зажимной фланец зажимается частью втулки и затягивается с помощью болтов с гайками к встречному элементу в воздухонепроницаемом соединении. Свободный конец компонента приваривают к трубе ПНД.

SDR (типичный размерный индекс) — это оценка полимерной трубы по размеру, которая является результатом соотношения наружного диаметра к толщине полиэтиленовой стенки. Это значение пропорционально толщине стенок трубы. Изделия с большим индексом SDR имеют наименьшие стенки, и наоборот — толстостенную трубу обозначают наименьшим SDR. Например, стенка трубы SDR11 толще трубы SDR17.

При подборе труб или фитингов SDR следует учитывать полиэтиленовую марку, из которой они изготовливаются. В частности, для таких размерных коэффициентов труба более высокого класса будет устойчивее к автоматическим воздействиям. Например, PE 100 SDR 17 не похож на PE 80 с таким же индексом. Его можно использовать для трубопроводов воды и газа.

Фланец представляет собой диск с отверстиями для болтов. С помощью этого изделия образуется съёмное соединение. Эта часть служит своеобразной опорой для надеваемого на неё фланца, который тщательно соединяет компоненты между собой, что делает невозможным разрушение системы в период использования трубопровода в переходном участке от пластиковой трубы к металлическому элементу.

Продукт сделан из полимера PE100 или PE80 и подвергнут механической обработке, что гарантирует загерметизированное соединение без шва. Кроме плотных элементов, попадаются сегментные втулки ПНД, которые состоят из деталей, соединённых стыковой сваркой из труб ПНД.

Втулка представляет собой полую часть цилиндрической формы, но может иметь коническую форму с углублениями. Чаще всего при монтаже трубопровода используются комплектующие диаметром 110 мм, хотя при реализации входов ПНД представлены различные размеры сечения (40, 50, 63… 1000, 1200). Такое разнообразие элементов даёт возможность использовать детали для монтажа различных типов трубопроводов.

Размеры компонентов формируются исходя из особенностей монтажных работ.

Существует два типа компонентов на рынке:

  • короткий;
  • длинный.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
