Как обслуживать кассету на заднем колесе

Как разобрать и собрать заднее колесо скоростного велосипеда, описание

Снятие кассеты и переборка втулки

Втулка – одна из частей велосипедного колеса, которая требует периодического обслуживания. В среднем, заглядывать в нее нужно раз на 2000 км пробега, по срокам это 2-3 месяца активной езды. Если колесо уже скрипит и наблюдается снижение КПД вращения, иными словами, велик хуже едет, то пора снимать его и осматривать втулку.

Основная проблема со втулкой – это люфт и недостаточная смазка подшипников. Из-за нарушения посадки или повышенного трения детали начинают ускоренно изнашиваться. Если колесо давно не обслуживалось, подшипники могут вообще рассыпаться. Чтобы получить доступ к подшипникам втулки, нужно будет на время избавиться от задних звездочек.

Устройство задних скоростей снимается при помощи съемника и так называемого хлыста. Снять кассету – дело недолгое, однако придется приложить немало сил, чтобы свинтить ее с колеса. Поэтапно это выглядит так:

  1. Съемник вставляется в кассетную гайку.
  2. Хлыстом держится большая звезда системы, чтобы не проворачивалась.
  3. При помощи гаечного ключа съемник вращается, вывинчивая шлицевую гайку.
  4. Снимаем малые звезды, которые установлены сверху, аккуратно складываем их в сторону вместе с шайбами, а затем уже извлекаем саму кассету.

Перед тем, как разобрать втулку, следует немного ослабить натяжение спиц. Сделать это можно при помощи круглого ключа с выбитыми лунками под разные диаметры спиц. Ослаблять нужно ненамного, достаточно четверти оборотов. Если втулку потребуется заменить, то спицы нужно раскрутить настолько, чтобы легко вытащить ее из зацеплений.

Полная замена втулки требуется, если и ось, и подшипники пришли в негодность. Однако зачастую при заклинивании втулки ось в нормальном состоянии, достаточно поменять подшипники. Нередко и то, и другое ещё будет служить верой и правдой, если их хорошо смазать. Правильная смазка не даст деталям изнашиваться при динамических нагрузках.

Схема задней втулки скоростного велосипеда

Переборка осевой детали колеса сопряжена с очисткой оси и подшипниковых шариков от грязи. Извлеченные детали на время нужно поместить в растворитель, затем дать высохнуть, смазать и установить на место. Подшипники в перекошенном положении нужно отрегулировать, вернув их в прямое положение. Впрочем, во время люфта детали уже неисправны, поэтому лучшим вариантом будет замена.

Инструменты для ремонта своими руками

Качественное сервисное обслуживание велосипедов, особенно дорогих эксклюзивных моделей, требует использования хороших надежных инструментов, материалов, устройств. Ниже предлагается базовый набор, рекомендуемый экспертами велосипедного дела. Его желательно иметь каждому велосипедисту. Заменить данный перечень какими-либо аналогами попросту невозможно.

  1. Набор гаечных ключей.
  2. Набор накидных и торцевых шестигранных ключей.
  3. Киянка.
  4. Набор пассатижей. Они необходимы в качестве съемников для демонтажа стопорных колец. Можно использовать самые обыкновенные модели.
  5. Набор отверток – крестообразных, плоских, шлицевых.
  6. Ножницы, хомуты различных сечений. Они необходимы для обжимки гидравлических шлангов, монтажа оборудования в штатные места на раме, крепежа электрических кабелей, многих важных компонентов конструкции.
  7. Пинцет.
  8. Набор торцевых насадок с рычагами специальной конструкции.

Инструменты для ремонта велосипеда

Дополнительные приспособления, съемники, инструменты

Перечень, предложенный выше, является базовым, без которого невозможно обойтись. Далее рекомендуем обзавестись удобными практичными изделиями, которые не обязательны, но могут очень сильно помочь при обслуживании велосипедной техники либо когда осуществляется ремонт велосипеда. Они станут незаменимыми помощниками в пути и облегчат многие монтажные операции. При наличии подобных ключей любой велосипед легко разбирается вплоть до голой рамы.

  1. Выжимка цепи.
  2. Съемник каретки.
  3. Втулочный, трещоточный ключи.
  4. Съемник кассеты вместе с тормозными дисками стандарта Shimano (Center Lock).
  5. Ключ для спиц, которым устраняются колесные дефекты.
  6. Насос высокого давления.
  7. Съемник для кривошипов.
  8. Набор прозрачных трубок для прокачки гидравлических тормозов.
  9. Специальная щетка для чистки приводной цепи.
  10. Дозирующий шприц для доливки жидкого масла.
  11. Мерительный стакан.
  12. Набор для ремонта пробитых колесных камер.

Инструменты для самостоятельного ремонта велосипеда

Перечень расходных материалов

Расходные материалы постоянно необходимы при эксплуатации любого транспортного средства, даже совершенно нового – авто, мотоцикла, мотороллера, велосипеда. Это элементы, которые быстро засоряются либо приходят в негодность и их необходимо регулярно менять в процессе пользования техникой. Это, в первую очередь, пластичные смазки, жидкие масла на синтетической основе, растворители, некоторые другие материалы.

Растворитель для комплексной очистки приводной цепи и звездочек.
Консистентная смазка для обработки пружин вилок, манеток, уплотнительных колец подвески, храповиков, подшипников.
Очиститель тормозных элементов и деталей трансмиссии.
Тормозная жидкость для велосипедных тормозов марки DOT либо гидравлическое масло. Жидкости подбираются под конкретные типы тормозных механизмов вашего велосипеда.
Масло для смазки пружинок переключателей передач, цепи, контактных педалей, при загрязненных условиях эксплуатации.
Масло для смазки штанов вилки, пропитки сальников, смазки пневматических камер подвески.
Масло вилочное

Внимание: обязательно вилочное! Оно необходимо для демпфирования.

Расходные материалы при ремонте и обслуживание велосипеда

Велосипедные смазки

Ремонт велосипеда самостоятельно осуществляется с обязательным наличием современных смазывающих средств. Велосипед, как и любое другое транспортное средство, где постоянно осуществляются процессы повышенного трения, нуждается в регулярном смазывании. Существуют три разновидности сугубо велосипедных масел:

  • аэрозольные;
  • жидкие;
  • консистентные.

Первая группа применима для смазки переключателей тросов, шарнирных соединений, цепи, демонтажа прикипевшей резьбы.

Жидкие смазки реализуются в флаконах-масленках. Масло типа И5А, используемое для швейных машинок, идеально подходит и для смазки задних втулок, цепей любых велосипедов. Не рекомендуется пользоваться на морозе.

Густые консистентные смазки можно приобрести в банках либо тюбиках. Ими обрабатывают подшипниковые узлы, резьбовые соединения.

Выбор по нескольким критериям

Кассеты для велосипедов можно разделить в соответствии со следующими критериями:

  • материал изготовления;
  • количество звезд и их диапазон;
  • совместимость с различными типами велосипедов;
  • конструкции.

Материалом для изготовления может служить:

  1. Сталь — основной материал для изготовления большинства крепких велосипедных узлов. Детали из неё отличаются оптимальным соотношением прочности и стоимости. Для защиты от коррозионного разрушения готовые изделия хромируют — делают блестящими, никелируют — покрывают желтым металлом, или воронят — чернят в масле.
  2. Алюминий имеет наименьшую плотность из всех металлов. Детали, изготовленные из его сплавов, самые легкие, но по прочности и сроку службы уступают стальным. К тому же, алюминиевые кассеты дороже стальных. Анодированные детали из алюминия имеют особую популярность у фанатов снижения веса велосипеда по максимуму — вейтвиннеров.
  3. Титан хотя и тяжелее алюминия, но легче стали. Он имеет достаточную прочность для долгой работы любых сильно нагруженных велосипедных узлов. Этот материал и его сплавы не ржавеют. Минус один — высокая стоимость изделий из него. Если у вас нет цели максимально уменьшить вес велосипеда, то лучше приобрести самую передовую кассету из стали за такие деньги, которая выдержит больше и прослужит дольше.
Лучшие статьи :  Особенности велосипеда для кросс-кантри

Велосипедная кассета может быть набрана из разного числа звезд:

  1. 7 — можно увидеть на старых велосипедах, тех же годов выпуска, что и у экземпляров с трещоткой.
  2. 8–10 — самые распространенные, применяемые сегодня на многих велосипедах, от горных до шоссейных.
  3. 11 — производства Campagnolo. Поставить их можно лишь на втулки этой фирмы.

Количество звезд и их диапазон указывается в маркировке кассеты. Например, надпись «11-36T, 10 speed» означает, что наименьшая звезда имеет 11 зубов, наибольшая — 36, а всего их 10 штук.

Количество и диапазон звездочек кассеты определяет совместимость с конкретным типом велосипеда:

  1. Горные. Задние узлы трансмиссии с 8–10 звездами. Наименьшая должна иметь 11–12, самая большая — 28–36 зубов.
  2. Шоссейные. Кассеты, имеющие самые маленькие звездочки с 11, наибольшие — с 22–27 зубьями. Навесное оборудование Campagnolo с 11 звездами сочетается только с велосипедами этого типа.
  3. Городские, кроссовые, складные. Подходят устройства с наименьшей звездочкой на 12 и самой большой — на 27 зубов.

Выделяют пять разновидностей кассет по типу сборки:

  1. Разборные — большинство кассет для велосипеда, у которых звезды, кроме двух наименьших, собраны вместе с помощью заклепок или винтов. Так нужно для доступности обслуживания и сборки. Но такая конструкция слишком тяжелая и забивается грязью.
  2. На пауке — некоторые конструкции, собранные на алюминиевом каркасе, который и называется пауком. К нему приклепывают две наименьшие звездочки тоже. Славятся легким весом и отлично поддаются очистке от грязи.
  3. На нескольких пауках — редкие и дорогие изделия, собранные из двух частей по 2–3 звезды в каждой. Удобно, когда нужно заменить одну из двух износившихся частей, а не менять кассету целиком. Как и на одном пауке, они легче распространенных разборных, к тому же их ещё проще почистить.
  4. OpenGlide — монолитная конструкция от компании SRAM, предназначенная исключительно для шоссейных велосипедов. Она удерживается на шлицах барабана храповика лишь крышкой у основания наибольшей звезды и алюминиевой гайкой в самой маленькой звездочке.
  5. X-Dome — то же монолитное устройство от фирмы SRAM, непохожее только по способу крепления на храповике. Если в верхней части у малой звездочки оно закрепляется также как предыдущая конструкция, то у основания креплением служит самая большая звезда, а не отдельная крышка. Для снижения веса часто наибольшая фиксирующая звезда изготавливается из алюминия.

Простота установки/демонтажа кассеты и трещотки на втулку

Положительным моментом для трещотки является необходимость только лишь одного инструмента для демонтажа, для этого используется такой съемник со шлицами и гранями под ключ.


Для того, чтобы ее установить на втулку, инструмент и вовсе не требуется, она накручивается вручную и дозатягивается уже в процессе езды. Но вот чтобы снять ее — прийдется попотеть, особенно если вы любите вкручивать на подъем. Возможно даже понадобится помощь друга и большой рычаг на ключ.


А вот с кассетой дело обстоит так: для установки необходим тот самый съемник со шлицами, а для снятия еще и хлыст.


Но если это все у вас есть — то проблем при снятии не должно возникнуть, и чрезмерных усилий применять не придется.


Итог: если в первую очередь вам необходимо качество, а стиль езды требует использования надежных деталей, следует смотреть в сторону хороших фирменных втулок под кассету. А если же велосипед будет использоваться для легких неспешных прогулок по ровным дорогам, и вы не видите смысла тратиться на велосипед — можно обойтись и дешевой втулкой под ту же кассету, либо трещотку. Но втулки под трещотку — это определенно самый низкий уровень надежности.

Интересное познавательное видео по теме

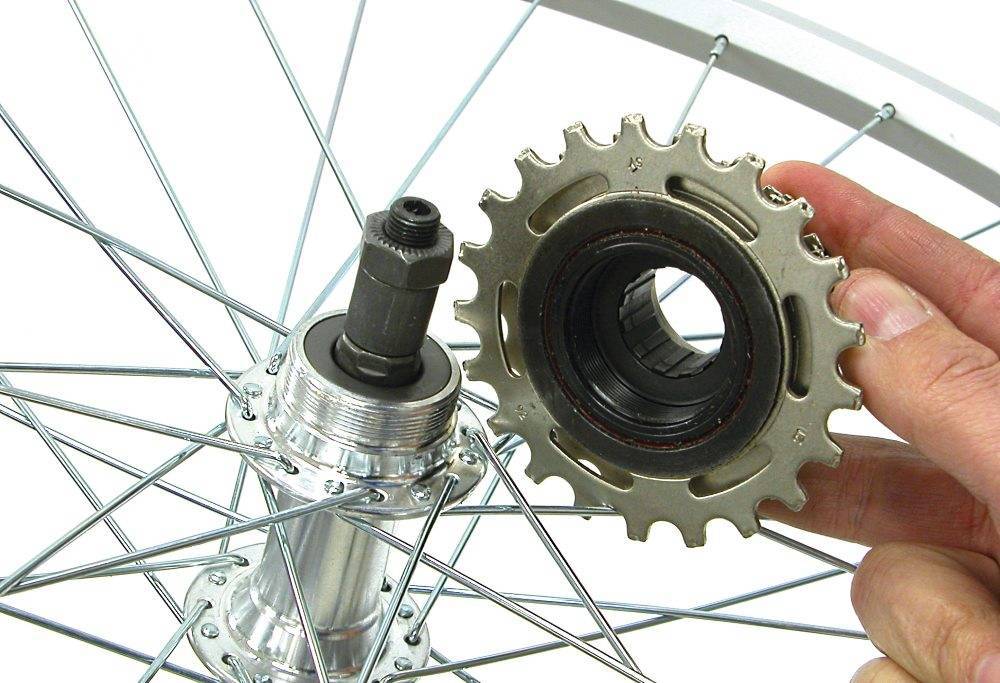

Разборка трещотки для обслуживания

Иногда меня спрашивают: «Нужно ли обслуживать трещотку?»

Честно скажу, я не вижу в этом никакого смысла, так как, скорее всего, у вас быстрее износятся звезды, чем исчезнет смазка внутри трещотки, плюс в ней достаточно много шариков, которые предательски рассыпаются в разные стороны. Я на своем велосипеде меняю трещотку раз в год, и проезжает она у меня около 3-5 тысяч. За это время я не смазываю внутренние шарики ни разу.

Обслуживать трещотку, скорее всего, потребуется, только если она какая-то редкая или подверглась большим количеством воды.

Как же я разбирал свою трещотку:


Если у вас трещотка, то на ней вы можете увидеть два отверстия. Если таких отверстий нет, то это наверняка кассета. На фото я взял шуруп и вставил его в одно из таких отверстий, эти отверстия нужны, чтобы открутить крышку и добраться до подшипников. Резьба у этой крышки обратная, то есть, чтобы открутить ее, нужно откручивать по часовой стрелке. Я открутил крышку с помощью шурупа и молоточка. Маленькими ударами молоточком — и крышка откручена, сразу под ней вы увидите подшипники. Вот они какие маленькие:


Но это еще не все подшипники. Когда вы начнете поднимать блок звездочек (крышка, которую мы открутили, их держала на месте) посыплются нижние подшипники трещотки, поэтому подготовьте заранее резервуар (тряпку), чтобы шарики не разбежались по полу.

Обратная сторона звездочек трещотки:


После снятия звезд у вас останется вторая часть трещотки на втулке колеса. Как это выглядит можно увидеть на фото выше, где я писал об откручивании трещотки.

Чтобы, собственно, обслужить трещотку, вам потребуется почистить подшипники и дорожки, по которым они бегают, и нанести новую смазку (я использовал литол 24).

Для переборки трещотки никаких специальных ключей не нужно! Вам потребуется только отвертка (гвоздь) и молоток.

Дважды промываем внутренности.

Оденьте защитные очки, возьмите баллончик GT85 или WD-40 и побрызгайте на внутренности втулки свободного хода сплошным слоем. Затем обильно полейте детали машинным маслом, дайте ему стечь, вытрите насухо и повторите операцию. Затем установите уплотняющую прокладку, смажьте место соединения и установите механизм свободного хода на место. Хорошо затяните удерживающий болт. Прежде чем устанавливать ось и подшипники, оботрите с них остатки старого масла, очистите, а затем намажьте их свежим маслом. В некоторых втулках с рассыпными подшипниками используются разные шарики с разных сторон: 7/32 дюйма шарики и немного измененная форма конуса со стороны втулки свободного хода и стандартный конус с шариками 1/4 дюйма слева, их нельзя перемешивать. Слегка обмажьте смазкой канавки на втулке и установите кассету

(Обратите внимание, что если вы используете 10-ти скоростную кассету Shimano на 9-ти скоростной втулке, требуется установить тонкое прокладочное кольцо.)

Как разобрать трещотку?

Чтобы произвести ремонт трещотки своими руками, понадобится молоток и кернер. Вместо кернера вам пригодится большой гвоздь или саморез. Разбирать устройство лучше на колесе, чтобы можно было его удержать.

  • Трещотка закручивается на колесе. В отверстие на гайке вставляется кернер, и путём поворачивания по часовой стрелке с помощью молотка разбирается механизм.
  • Звёзды снимаются с помощью съёмника и ключа. Внутри под гайкой находятся шарики. На колесе также находится вторая дорожка с шариками.
  • Чтобы шарики не рассыпались, необходимо подложить тряпку или коробку.
  • Откручивается самая маленькая звёздочка против часовой стрелки. Остальные просто снимаются.
Лучшие статьи :  Велосипеды БМВ

Снятие трещетки с колеса

Теперь нужно посмотреть на состояние механизма, собачек и смазки. Наиболее часто изнашиваются собачки. Их можно заменить. Специально выпускается ремкомплект из собачек и колец. Обязательно помойте шарикоподшипники. Если шарики чёрного цвета и имеются частички потёртого металла, то сломались подшипники. Каждый необходимо осмотреть. Если на них появились вмятины, то рекомендуется заменить их.

Далее, собираем все части в обратном порядке. Конусную гайку необходимо затягивать с силой, а регулировать люфт для звёздочек относительно колеса следует наборными, тонкими кольцами.

Таким образом, выполнить ремонт механизма своими руками намного дешевле и не займёт много времени и сил. А выполнять такие действия необходимо регулярно, чтобы езда на велосипеде была приятной и безопасной.

Как снять заднюю трещотку?

Перед тем как снять заднюю трещетку, надо вынуть заднее колесо из рамы. Для этого поднимите его, переключите задний переключатель на последнюю скорость (при этом помните, что по завершении процедуры замены вам нужно будет проверить и правильно настроить передний переключатель), а затем раскрутите эксцентрик или гайки (в зависимости от конструкции втулки). Далее аккуратно вытяните колесо из рамы, которая также должна быть подобрана по росту.

Следующим этапом является снятие оси из втулки колеса. Возьмите два разводных ключа – одним удерживайте гайку в неподвижном положении, вторым – раскручивайте другую гайку.

Перед раскручиванием трещетки рекомендуем поставить колесо в вертикальном положении и упереть его в стену. Покрышку снимать не надо. Возьмите в руки съемник, сделанный своими руками или купленный в магазине, воткните его в грани упорной гайки. Не забывайте, что в упорной гайке правая резьба, поэтому крутить ключ надо против часовой стрелки.

Совет! Обязательно поставьте цепь хлыста на самую большую звезду. Одной рукой крутите ключом съемник, другой рукой удерживайте хлыст, не давая трещотке прокручиваться вместе с разводным ключом.

Практика показывает, что в большинстве случаев владелец велосипеда сталкивается с проблемой, когда упорная гайка прикипела к корпусу трещетки. Чтобы устранить эту проблему, необходимо использовать спрей WD-40. Распылите жидкость на гайку и оставьте колесо на пять минут. Жидкость разъест ржавчину и грязь внутри, после чего можно будет спокойно снять деталь с втулки.

Как вы видите, снять данную деталь достаточно просто. Но перед тем как разобрать трещетку велосипеда, рекомендуем обзавестись специальным инструментом. Без него, учитывая конструкцию крепежных элементов, демонтировать трещетку практически нереально. После успешного снятия вы можете приступить к дальнейшей разборке компонента, приступить к плановому техническому обслуживанию или замене.

Какие существуют втулки по расположению?

Передние, с которыми проблем не возникает, поскольку они отличаются простым устройством, и задние, отвечающие за кассету и трещотку, которую они на себе несут, помимо того, что выполняют функции удерживания и вращения колес.

И кассета и трещотка требуются для переключения скоростей. В варианте первом, состоит набор из 8-11 звезд. Изношенную звезду несложно заменить, без демонтажа втулки.

Рекомендуем:

  • Дисковые гидравлические тормоза на велосипеде и их регулировка
  • Устройство, техобслуживание, разборка и сборка задней втулки велосипеда
  • V brake тормоза и их секрет популярности

Во втором, это монолитная конструкция, которая не разбирается и образована 5-7 звездочками. Понятно, что предпочтительным является первый вариант, выдерживающий седока с большим весом и характеризующийся высокой надежностью.

Начало разборки втулки — снятие стопорного кольца кассеты.

Обычно внутреннее кольцо подшипника с контргайкой я снимаю с помощью пары острогубцев, осторожно продвигая «носик» в шлицевую канавку внешнего стопорного кольца. Крепко держите звёздочки, как бы стараясь повернуть их в направлении свободного хода. Для колеса с правой резьбой используйте тот же метод, чтобы заставить стопорное кольцо втулки вращаться против часовой стрелки

Для колеса с правой резьбой используйте тот же метод, чтобы заставить стопорное кольцо втулки вращаться против часовой стрелки.

У внешнего стопорного кольца правая резьба. При работе с велосипедной трансмиссией всегда помните о направлении вращения педалей, которое всегда соответствует направлению затягивания. Так что втулка обычно раскручивается против часовой стрелки. Если трансмиссия расположена справа, то на задней втулке обязательно будет правая резьба.

Ремонт задней и передней втулки велосипеда

При выработке своего ресурса или преждевременной поломке таких деталей как: ось, конус, шарики подшипника, и чашки производится их замена на новые. И если с первыми в этом списке проблем особых нет, то вот с чашками не все так просто. Есть несколько заморочек. Во-первых, купить новые конкретно под определенную втулку вряд ли получится (разве что найти такую же б/у). Поэтому потребуются либо танцы с бубном и заказом чашки у токаря или же искать донора, выбивать их и вставлять в потерпевшего. Что не всегда получается. Есть еще один вариант. Выбить чашки из втулки колеса велосипеда и на их место поставить промподшипники. Но тут тоже нужно четко подобрать все по размерам и не все может пойти, так как хотелось. Так что в случае поломки чашек, скорее всего, потребуется купить новую втулку.

Хотелось бы заметить, что при замене шариков следует менять сразу все, а не по несколько штук.

При выходе из строя промподшипников, они также меняются без проблем на новые.

Ну а в остальном, вовремя производите очистку и смазку втулок, проверяйте их на люфты (в случае необходимости подтягивайте, как было описано выше) и втулки велосипеда прослужат вам очень долго.

Замена велосипедной камеры

Для съема покрышки и извлечения поврежденной камеры необходимо удалить оставшийся воздух: отвинчивается колпачок и непрерывным нажатием на ниппель колесо спускается. Если воздуха в шине нет, что чаще и бывает при проколах, то просто отвинчиваем колпак.

Чтобы снять покрышку, понадобятся специальные лопатки-монтажки. Конечно, камеру можно поддеть обычной отверткой и даже ножом, но лучше иметь профессиональный инструмент. При помощи монтажек покрышка поддевается со стороны, противоположной ниппелю. Как только она начинает стягиваться, нужно поддеть борта чуть дальше, до тех пор, пока не образуется достаточно свободной части покрышки, и ее можно будет спокойно стянуть с обода.

Стягивать нужно очень аккуратно, чтобы не повредить обод, не стоит применять слишком много силы. Когда покрышка снята, извлекаем поврежденную камеру и устанавливаем новую. Ниппель продевается в отверстие обода, затем камера равномерно распределяется по окружности.

Сверху на обод надевается внешняя часть шины, в этот раз, со стороны ниппеля. При установке покрышки нужно учитывать правильное направление рисунка протектора. Обычно на шинах рисуют стрелки, а в перевернутом состоянии велосипеда направление вперед – это назад в нижнем положении. Впрочем, с задним колесом скоростного горного велосипеда ошибиться нетрудно, благодаря кассете сбоку. После монтажа камера накачивается.

Материалы изготовления

  1. Алюминий – отличается низким весом и наименьшей плотностью среди всех металлов. Кассета велосипеда, изготовленная из сплавов данного материала, выступает достаточно дорогостоящим вариантом. Особым спросом механизмы подобного плана пользуются среди опытных велолюбителей, для которых определяющее значение имеет снижение общего веса двухколесного средства передвижения.
  2. Сталь – наиболее распространенный материал, что используется при производстве велосипедных комплектующих. Основным достоинством материала выступает повышенная прочность, устойчивость к механическим нагрузкам. Очевидный недостаток стали – повышенный вес. На самом деле стальная кассета велосипеда выглядит оптимальным вариантом для среднестатистического велолюбителя, поскольку отличается оптимальным соотношением цены и прочности. Чтобы защитить подобные системы от губительного воздействия коррозии, производители прибегают к хромированию, воронению и никелированию элементов конструкции.
  3. Титан. Велосипедные кассеты, изготовленные из представленного материала, легче стали, но тяжелее алюминия. Указанная производственная основа отличается повышенной прочностью. Поэтому кассеты из титана чаще всего становятся выбором потребителей, которые эксплуатируют двухколесный транспорт в условиях существенных нагрузок. Материал, как и его сплавы, не подвержен коррозии. Если владелец велосипеда не нацелен на максимально возможное снижение веса байка, стоит остановить выбор именно на титановой кассете, которая прослужит гораздо дольше по сравнению с вышеуказанными вариантами. Единственным минусом такого решения выступает высокая стоимость.
Лучшие статьи :  Велосипеды из титана

Снимаем ось и подшипники.

Проверьте состояние втулки свободного хода (кассета с механизмом свободного хода), обратите внимание, насколько она изношена, возможно ее уже пора заменить или достаточно просто почистить и смазать. Для этого схватитесь за нее рукой и встряхните

Если она болтается больше чем на пару миллиметров из стороны в сторону, то ее пора заменить. Если нет, то ее достаточно будет просто почистить и хорошенько смазать. Установите ключ для конусной гайки на 14 или 15мм с левой стороны колеса (там где нет звездочек) и ослабьте контргайку (обычно) ключом на 17 с левой стороны. Открутите контргайку, затем конусную гайку и вытащите сборку оси с противоположной конусной гайкой из втулки, при этом соберите выпадающие шарики подшипников на чистую тряпку.

На какие виды разделяются кассеты

Весьма интересно узнать, как скреплены звезды на барабане и между собой. Современная велосипедная кассета представлена в нескольких вариантах. Каждый из них по-своему хорош. Знакомимся:

Спейсерные кассеты представляют собой звездочки, скрепленные отдельными шлицами с барабаном. Для разделения между ними вставлены пластиковые разделители – спейсеры. Детали имеют строго заданную толщину, чтобы расстояния в кассете между ее элементами сохранялись постоянными. Преимущество такой системы – их можно разобрать «до нуля». Недостатком, правда, для алюминиевых барабанов является высокая крутильная нагрузка, ведь с каждой звезды усилие перекладывается на барабан. На более крепких стальных аналогах такой проблемы не наблюдается. В соединении типа «паук» все звезды надеты на единый шлиц. Лапки выполнены в форме лесенок под каждые звездочки. Силовые нагрузки снижены, поэтому такой тип кассеты стоит выбрать под алюминиевые барабаны. Также, по сравнению со спейсерными, эти системы легче.

На цельнофрезерованных кассетах весь блок выполнен как одна деталь. Закрепляется на низшей звезде, которая и является шлицом под барабан. Среди аналогов это самый дорогой вариант:

  • простейшее устройство за счет отсутствия дополнительных соединений;
  • легкость;
  • высокая прочность;
  • долговечность.

А что с недостатками? Во-первых, цена, оправдает себя лишь у дорогостоящего горного велосипеда. А во-вторых, конструкция очень уж напоминает трещотку. И хотя были заявлены долговечность и прочность, частичный износ никто не отменял. А поменять одну или две звезды невозможно.

Блочная модель представлена несколькими пауками с двумя-тремя звездочками на каждом. Малые звезды вставляются на шлиц барабана самостоятельно. Поскольку их износ более вероятен при эксплуатации велосипеда, их можно вообще поменять по отдельности. Другие компоненты на блоках меняются сразу парами.

Последовательность действий

После того, как вы подготовили необходимый инструмент, приступайте к процессу демонтажа. Детальная инструкция о том, как снять кассету с заднего колеса велосипеда, представлена ниже.

Демонтируйте заднее колесо транспортного средства. Для этого нужно открутить гайку, удерживающую ось задней шины, и вытащить крепление тормоза. Затем снимите саму камеру.

Внимательно изучите кассету на признаки поломок или износа, решите, что замена действительно необходима. Вместе с этим оцените состояние подшипников, пошатав ось в разные стороны. Если на оси присутствует боковой зазор, то скоро понадобится провести их замену. Данную процедуру лучше доверить специалистам, самостоятельный ремонт можно осуществлять только после детального изучения инструкции.
Для демонтажа испорченной кассеты разместите колесо на ровной поверхности деталью вверх. Воспользуйтесь хлыстом и специальным съемником: прокрутите хлыст, зафиксированный на самой крупной звездочке, направляя инструмент вправо

А съемник необходимо вставить в доступный пас около оси.
Важно! Снять кассету с велосипеда без съемника будет проблематично — вы потратите много сил и времени.
Резьба на кольце с дюжиной зубчиков стандартная и откручивается против часовой стрелки. Вам потребуется много сил, чтобы сдвинуть круг с места, не пугайтесь скрежета, возникающего из-за зубцов блокировки.

После ликвидации кольца-ограничителя кассета сдвигает в сторону и высовывается

Велика вероятность того, что она разделится на части: отдельные звезды, прокладки и другие цельные элементы.
Совет! Запоминайте последовательность звездочек и других элементов, чтобы после их снятия вернуть все на свои места.
Теперь замените кассету, запомните, новая кассета заднего колеса велосипеда должна быть с аналогичным передаточным отношением. Все элементы системы рассчитаны на определенные показатели и любая замена детали нарушает общий баланс устройства. Обычно передаточное отношение указывается на звездочке кассеты, также его можно высчитать самостоятельно, сосчитав количество зубчиков на самой большой и самой маленькой «шестеренке» – эти числа и есть нужный показатель. Не забывайте о специальных прокладках, размещаемых между основными частями.

Зафиксировав звездочки на прежнем месте, закрутите кольцо и кассету. Не используйте всю свою силу, резьба на деталях мелкая и грубые действия могут ее испортить. Кассета соединяется стопорным кругом особыми зубчиками, не позволяющими ей открутиться.
После возвращения кольца на положенную позицию, надежно закрутите гайку и верните колесо на заднюю вилку велосипеда. Этот шаг аналогичен первому пункту в инструкции, только выполняется наоборот.

Известно, что с неисправными звездочками велосипед не сдвинется с места, периодически проверяйте их состояние и вовремя меняйте. Часто вместе с кассетой изнашивается и цепь. Поэтому оцените ее состояние и при необходимости натяните или укоротите, а также в обязательном порядке смажьте, поскольку вы могли нечаянно стереть все вещество с поверхности металла.

Заключение

Велосипед — это самый экологически чистый вид транспорта. Многие утверждают, что ежедневная поездка на нем улучшает самочувствие, поднимает тонус и помогает всегда оставаться в отличной физической форме.

Ремонт велосипеда «Стелс adrenalin» своими руками это не так тяжело как многие думают. Если у вас есть под рукой все необходимые инструменты, а также знания как именно его обслуживать, то эта работа вам не покажется обременительной. Самое главное — это своевременное обслуживание велосипеда (смазка всех доступных деталей и механизмов, настройка тормозов и переключателей скоростей, выравнивание обода и т. д.), и тогда вам не скоро придется его ремонтировать.
