Съемник шатунов

Снимаем шатун без съёмника

Для снятия шатунов велосипеда без съёмника рекомендуем отвинтить болты, которые стягивают рычаг с кареткой и проехать небольшое расстояние без деталей. Благодаря этому вы сможете с лёгкостью открепить шатун. Постучите по нему каким-либо тупым предметом, например, деревянным. Есть ещё один метод. Часть соединения детали с кареткой нужно нагреть горячей водой. Это поможет отмокнуть грязи и пыли и конструкция снимется проще. Нельзя использовать горелки, поскольку деталь повредится. При съёме педалей своя хитрость. Сначала открутите именно педали, а затем и шатун.

Снимать шатуны с велосипеда со съёмником или без него — вопрос ситуации и вашего выбора . Как ни крути, с инструментом работать будет эффективнее и комфортнее. Используйте наши рекомендации, так как это поможет с лёгкостью снять шатун с вашего велосипеда — как со съёмником, так и, в экстренных ситуациях, без него.

На первый взгляд конструкция педали выглядит простой, но чтоб ее демонтировать нужно обладать определенными знаниями и набором инструментов.

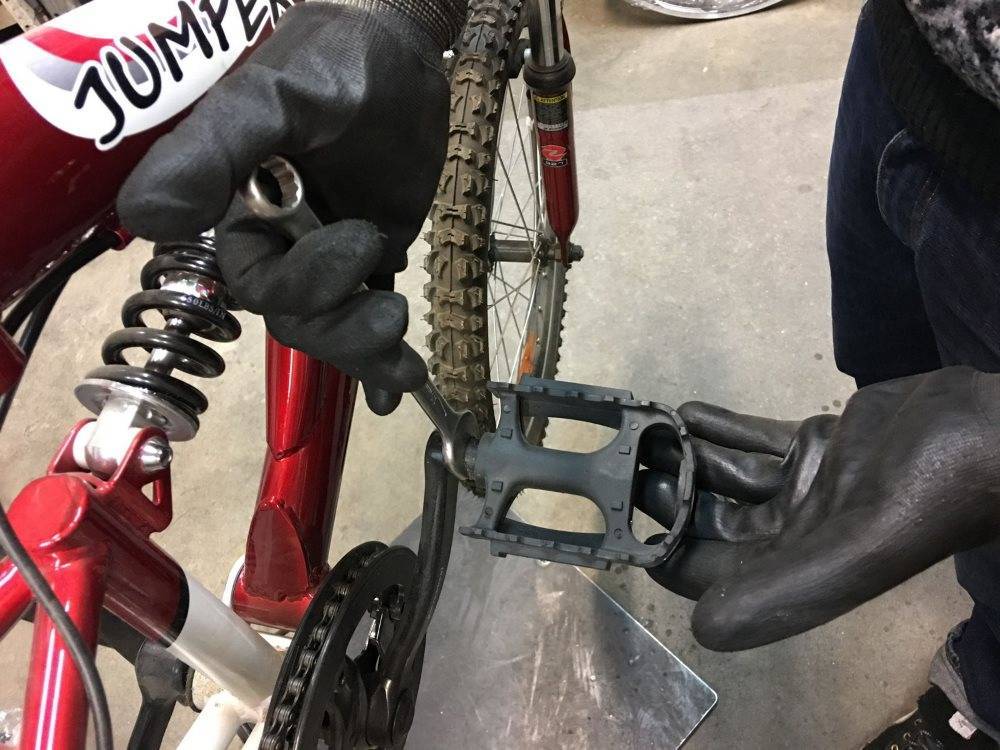

Снятие велопедалей может быть необходимо по различным причинам: перед транспортировкой велосипеда, для регулярного осмотра в целях профилактики или после того, как вы , перед началом сезона. Бывают ситуации, когда деталь хрустит или издает другие нетипичные звуки, в таком случае ее надо либо прочистить, либо полностью демонтировать, заменив на новую. Педальные узлы новых транспортных средств нередко нуждаются в дополнительной корректировке под конкретного человека. Поэтому у многих возникает вопрос, как открутить педали на велосипеде.

Перед тем, как снимать педали, для начала нужно ознакомится со строением этого узла. Эти действия нужно выполнять перед любыми подобными операциями . Педаль состоит из нескольких элементов, причем каждая модель может иметь разную конструкцию, а именно:

• ось – это специальный штырь из металла, который вкручивается в шатун. Она является базой для остальных деталей;
• платформа – плоская поверхность, непосредственно контактирующая с подошвой и находящаяся на конце оси;
• подшипники – элементы, необходимые для соединения предыдущих деталей в единый механизм, именно они позволяют платформам вращаться;
• фурнитура – разнообразные болтики и гайки, которые скрепляют все составляющие педали. При разборке крепеж откручивается специальными инструментами.

В зависимости от платформы педали делятся на две группы: контактные, в которых предполагается наличие особого крепления для велосипедной обуви, и стандартные модели.

Снятие простых устройств не требует особых усилий , а контактные механизмы, обладающие более сложными фиксаторами, не так легко демонтировать.

Как обслуживать кассету

Как и любой узел велосипеда, кассета нуждается в обслуживании. Очистка от загрязнений, замена пришедших в негодность деталей сделают езду на велосипеде более комфортной и безопасной, а также продлят срок службы самого узла и цепи, на которую переносятся загрязнения

Особенно важно обслуживание разборной кассеты

Для обслуживания кассеты ее необходимо снять. Для этого нужны специальный съемник, соответствующий типу втулки, ключ, желательно разводной или под размер съемника, и так называемый хлыст из рукоятки и куска велосипедной цепи, его можно изготовить самостоятельно.

Могут также понадобится средство от прикипания деталей и смазка.

Съему кассеты предшествует съем заднего колеса и осторожное удаление оси эксцентрика
Съемник устанавливается так, чтоб его шлицы вошли в пазы втулки
Цепь хлыста набрасывается на большую звезду, чтоб звенья цепи плотно сели на ее зубья, а рукоять располагалась справа
Зафиксировав колесо с помощью хлыста, можно приступать к откручиванию стопорного кольца с помощью разводного ключа и съемника. При этом рукояти хлыста и ключа должны образовывать тупой угол, чуть меньше развернутого

Съемник откручивается против часовой стрелки, в то же время нужно слегка тянуть хлыст по часовой стрелке. Если зубья звездочки сильно изношены, цепь хлыста может соскальзывать, в этом случае ее придется перекинуть на другую звезду
Открутив стопорное кольцо, его откладывают в сторону, и по порядку раскладывают звездочки и промежуточные шайбы. Если шайбы слиплись со звездочками, их аккуратно разделяют с помощью отвертки
Звездочки и втулка очищаются и осматриваются, если выявлены повреждения деталей, их придется заменить
Смазывать звездочки и втулку специалисты не рекомендуют, чтоб не вызвать налипание пыли и песка. Смазать нужно только внутреннюю поверхность стопорного кольца, чтоб в следующий раз оно проще откручивалось
Основание кассеты устанавливается на втулку, чтоб совместились пазы и шлицы. Очищенные, сухие звездочки последовательно нанизываются на корпус втулки, чередуясь с шайбами-разделителями, либо крепятся к основе, которая затем будет надеваться на втулку (зависит от конструкции кассеты)
В кассетах на 10-11 скоростей при закручивании стопорного кольца обычно приходится прижимать верхнюю звездочку. Перед тем, как туго затянуть стопорное кольцо, нужно убедиться, что звездочки встали параллельно друг другу, покрутить колесо
Съемник закручивается до упора разводным ключом по часовой стрелке, перед установкой колеса необходимо еще раз проверить правильность сборки

Для горных велосипедов верхнее число диапазона должно быть большим, чем для шоссейного, чем сложнее маршрут, тем больший диапазон и большее число звезд требуется. Различаются кассеты также материалом, конструкцией, от этого зависит их цена. При выборе кассеты нужно ориентироваться на тип велосипеда, стиль катания и маршруты поездок. Ресурс кассеты составляет в среднем 10-15 тыс. км, при этом она нуждается в уходе, очистке от загрязнений.

Немного о стандартах

На велосипедах разных классов логично устанавливать велосипедные шатуны и каретки разных стандартов. На данный момент популярны следующие типы кареточного узла:

• Стандартное крепление под квадрат – старый вид, устанавливающийся на бюджетные велосипеды.
• Octalink, придуманный Shimano. Имеет несколько подвидов, в том числе и очень схожие по конструкции стандарты других производителей. По сути, является некой разновидностью «квадратных» кареток, но имеет переработанную конструкцию вала и видоизмененные шлицы.
• Hallowtech II считается лучшим вариантом по соотношению жесткость/вес, но стоит дороже остальных. Также придуманный компанией Shimano.

На старых велосипедах распространенным видом крепления были клинья. Проблем с такой системой было довольно много, из-за чего она и осталась в прошлом веке. Сейчас их практически не выпускают, и даже самые бюджетные велосипеды комплектуются каретками с квадратным валом.

«>

Зачем необходимо снимать шатуны

Современные производители предпочитают использовать для изготовления различных конструкций шатунов алюминиевые, титановые, стальные или карбоновые сплавы.

Но даже обладая повышенной прочностью, они подлежат демонтажу в различных ситуациях:

• в результате нечастых поломок;
• если велосипед комплектуется неразборной конструкцией шатун – звезда. Данный вариант является наименее практичным, так как при замене звезды придется также снять и заменить оба кривошипа;
• при демонтаже и ремонте каретки;
• в случае попадания в место соединения шатуна с валом песка. Специалисты рекомендуют полностью очистить велосипед от загрязнений, для чего необходимо полностью снять кривошипы, тщательно их очистить и смазать.

Как самостоятельно открутить шатуны велосипеда?

Наверное, больше нагрузки, чем на шатун, не приходится ни на одну деталь велосипеда. На моделях последних лет выпуска для их изготовления вместо стали начали использовать разнообразные сплавы. Это облегчает конструкцию и придает ей прочность. Иногда для уменьшения веса шатуны делают полыми, бывают они и из композитного материала, что несколько удорожает сам байк, но и значительно облегчает его.

На недорогих моделях велосипедов делают неразборный блок шатун-звездочки. Неудобный и непрактичный вариант, т.к. при замене звездочек придется менять оба шатуна сразу. Если вы взялись за ремонт каретки или замену звезд, то мы рекомендуем сразу заменить оба шатуна на конструкцию, предполагающую разъемное соединение шатуна и звездочек.

Описание технологии снятия

Существует несколько вариантов демонтажа шатунов. Чаще всего пользователи работают со съемником — это проще и быстрее. Если его не оказалось в наличии, стоит ознакомиться с инструкциями по демонтажу без данного инструмента.

Со съемником

Процесс демонтажа шатуна велосипеда своими руками нужно осуществлять в следующем порядке:

Открутить заглушку-пыльник (иногда достаточно вытащить его при помощи отвертки — на нем нет резьбы).
Открутить болт/гайку, которая крепит элемент к каретке, и вытащить шайбу, если она там имеется. Заранее приготовить накидной ключ (как правило, на 14) или шестигранник на 8 (если квадратное соединение), шестигранник на 10 (если шлицевое крепление).
Взять в руки съемник шатунов велосипеда и вывернуть внутренний винт до конца. Если предусмотрена квадратная фиксация, потребуется снять переходник-накладку (если она на ключе), если шлицевое крепление, то эта накладка-переходник понадобится

Это важно, поскольку часто мастера не снимают переходник и упираются в сам шатун, но не в ось. Дергая деталь, они срывают резьбу.
Ввинтить инструмент в шатун

Он закручивается до конца, иначе может сорваться и сломать резьбу.
Закрутить внутренний винт, для этого стоит использовать гаечный ключ. Он заворачивается по часовой стрелке — будем заметно, как шатун постепенно сдвигается с мертвой точки.
После такого снятия съемник скручивается с детали.

Не следует переусердствовать, иначе есть риск сорвать резьбу или испортить ключ для снятия шатунов на велосипедах — это заметно усложнит работы. Рекомендуется залить соединение смазкой и попробовать заново.

Без ключа

Перед тем как снять без съемника шатун на велосипеде, стоит оговориться: использование ключа — самый эффективный метод. Однако инструмента может не быть под рукой, потому мастеру придется проявить умения. Во время езды в крепление может попадать мусор, который из-за нагрузок на деталь прессуется и прилипает. Способы, как снять шатуны с велосипеда без съемника:

Открутить болт/гайку, которая фиксирует элемент, проехать небольшое расстояние. Это поможет проще разобрать деталь, чтобы произвести замену или регулировку. Однако шансов, что элемент отвалится самостоятельно, не много. Его рекомендуется залить кипятком, тогда все лишние скопления отмокнут, что поможет проще снять изделие. Горячая вода полезна и при разборке педалей — главное, не забыть, в какую сторону крутить (на левой педали — левая резьба, на правой — правая). Другой способ повысить шансы — обработать крепление смазкой (WD-40) со всех сторон, затем прокатиться

Важно максимально быстро ездить, чтобы нагрузить велосипедные шатуны.
Взять болгарку и сделать надпил на втулке детали. Потом при помощи прибоя, молотка добить изделие

После этого действия элемент остается только выбросить — на велосипед придется подобрать и установить новую деталь.

Эффективнее всего не придумывать методы, а все же приобрести съемник и поменять элемент с его помощью. Ремонт получится проще и быстрее.

Любителям ездить на велосипедах также стоит узнать про демонтаж моделей с клином. Это самое примитивное крепление из возможных. Многие знакомы с ним с детских лет — оно встречалось на советских и российских байках модели «Десна». Сегодня клин применяется только на велосипедах из дешевого ценового сегмента. Демонтировать такие детали легко — достаточно открутить гайку, выбить элемент (во время удара лучше подставить дощечку, чтобы не повредить его, иначе потребуется замена на новый).

Когда шатун будет устанавливаться на место, то его важно правильно сориентировать и жестко зафиксировать. Если будет люфт, что клин и ось повредятся при езде

Однако чрезмерное усилие не нужно, иначе это также приведет к поломке.

Как самостоятельно открутить шатуны велосипеда?

Наверное, больше нагрузки, чем на шатун, не приходится ни на одну деталь велосипеда. На моделях последних лет выпуска для их изготовления вместо стали начали использовать разнообразные сплавы. Это облегчает конструкцию и придает ей прочность. Иногда для уменьшения веса шатуны делают полыми, бывают они и из композитного материала, что несколько удорожает сам байк, но и значительно облегчает его.

На недорогих моделях велосипедов делают неразборный блок шатун-звездочки. Неудобный и непрактичный вариант, т.к. при замене звездочек придется менять оба шатуна сразу. Если вы взялись за ремонт каретки или замену звезд, то мы рекомендуем сразу заменить оба шатуна на конструкцию, предполагающую разъемное соединение шатуна и звездочек.

Шатуны велосипедные: общие сведения

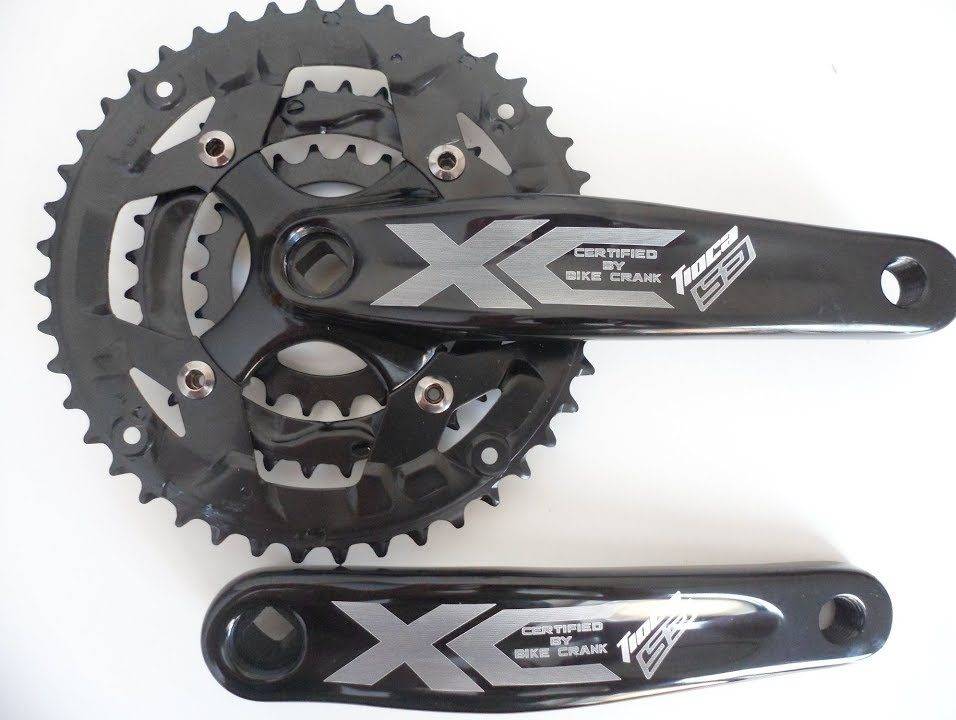

Трансмиссия велосипеда имеет пару шатунов, расположенных по обе стороны от каретки. Детали устанавливаются на кареточном валу с помощью специальных креплений. В зависимости от производителя и типа велосипеда, крепления различаются, и чуть позже обязательно об этом поговорим.

Шатунная пара вместе с передними звездами образует систему. Она может быть разборной и неразборной. Первый тип встречается на бюджетных моделях велосипедов, включая односкоростные дорожники. Здесь износ звездочек развивается одновременно с усталостью материала рычагов. В случае преждевременной поломки шатунов система полностью подлежит замене.

По стандарту звезды располагаются справа по ходу движения, следовательно, к звездочкам закреплен правый шатун. На байках среднего и высокого уровня звездочки могут меняться отдельно от шатунной пары. Его можно снять и, таким образом, заменить лишь часть системы – изношенные звезды.

Разъемная система горного велосипеда

Шатунная пара и каретка – самые нагруженные узлы велосипедной трансмиссии, так как напрямую принимают толкательно-вращательные усилия от ног велосипедиста. В изготовлении деталей используются материалы:

• закаленная сталь;
• алюминий;
• титан;
• углеродное волокно (профессиональный шоссейный байк).

Значительную роль в динамике передвижения играют вес и форма шатунов. Производители стараются сделать их максимально легкими и компактными. Так, для уменьшения веса внутри детали специально делаются полости. Идея принадлежит японскому производителю Shimano:

Внутренние полости по технологии Hollowtech

Разобрать систему обычным гаечным ключом не получится, для этого потребуется специальный съемник шатуна. При вдавливании инструмента деталь свободно откручивается с оси каретки, не повреждая ее.

Как снять шатуны с велосипеда

В идеальном случае, когда мы используем качественное оборудование и имеем съемник для шатунов с велосипеда, сложностей возникнуть не должно. Вся конструкция в этом случае работает так, что помогает нам выполнять необходимые для технического обслуживания действия.

Перед снятием шатуна нужно открутить фиксирующий болт – шестигранник или стандартная гайка/болт. Делать это нужно очень аккуратно, чтобы не завалить грани на шестиграннике/гайке. Дальше, казалось бы, шатун должен соскочить, но этого не происходит. Используется посадка с натягом. Руками шатун не снять и потребуется выжимка шатунов.

Если рассматривать современные шатуны, то в центральное отверстие шатуна вкручивается специальный съемник-выжимка, который упирается в каретку и стаскивает (при кручении гайки съемника) шатун с его посадочной точки. Так снимаются и шатуны под квадрат, и шатуны под шлиц. Съемник нужно вкручивать абсолютно ровно и на всю длину резьбы. В противном случае, съемник вытащит себя сам вместе с резьбой, а шатун останется на месте.

На некоторых системах съемнику не во что упереться на каретке. В этом случае, нужно или оставить на месте фиксирующий винт, прижимающий шатуны и упереться в него, или подложить монетку. Можно использовать продольную ось (болт или ось колеса), для того, чтобы упереться в соседний фиксирующий винт

Важно помнить, что можно случайно повредить резьбу болта фиксации шатуна на каретке или впресовать ваш упор в резьбу каретки, а это потребует замены каретки, что иногда ещё даже более трудоемко и дорого. С шатунами на шпонке ситуация немного сложнее

Там предварительно нужно выбить шпонку, а затем раскачать шатуны (например, легкими, но резкими ударами молотка через деревянный брусок). Есть ещё рекомендация прокатиться без шпонки по двору, пока шатун не раскачается сам, правда этот вариант не всегда эффективен. Шпонка выбивается молотком. Для таких шатунов съемники не предусмотрены. Он сбивается молотком

С шатунами на шпонке ситуация немного сложнее. Там предварительно нужно выбить шпонку, а затем раскачать шатуны (например, легкими, но резкими ударами молотка через деревянный брусок). Есть ещё рекомендация прокатиться без шпонки по двору, пока шатун не раскачается сам, правда этот вариант не всегда эффективен. Шпонка выбивается молотком. Для таких шатунов съемники не предусмотрены. Он сбивается молотком.

На практике ситуации обычно бывают разные и они сильно отличаются от желаемого идеала. Шатуны часто пригорают или срываются гайки крепления, да и сами шатуны не всегда слезают с посадочной точки на каретке очень легко. Какие же проблемы встречаются чаще всего?

Установка шатуна

После демонтажа детали и выполнения всех запланированных манипуляций необходимо вернуть конструктивный элемент на прежнее место. Перед проведением работ желательно очистить все поверхности и соединения, после чего выполнить их обработку густым смазочным материалом. Подобный подход позволит ровно установить шатун и существенно облегчит работу при необходимости его очередного демонтажа.

В ходе установки необходимо выполнить глубокую посадку детали на вал. Это позволит избежать появления люфта в ходе передвижения. При недостаточно плотной фиксации шатуна гнездо постепенно придет в негодность. Для надежного закрепления детали достаточно приложения усилия порядка 50-70 Нм.

Велосипедный шатун (педальный рычаг) – знакомая и значимая деталь трансмиссии. Является связующим звеном при передаче усилий на кареточный вал и передние звезды. Исправное состояние и надежное закрепление шатунов на каретку гарантирует максимальную эффективность передачи крутящего момента и безопасность движения.

С каким усилием затягивать шатуны на велосипеде?

Производители всего железа рекомендуют раз в месяц затянуть все болты с силой NN ньютон на метр. В этой теме я расскажу, что это такое, и как это сделать. Я пошёл дальше, я не только затянул все болты, я их раскрутил, и смазал противозадирной пастой Shimano.

Описание пасты: Состав следует наносить на резьбу кареток, подседельные штыри, болты и гайки для предотвращения закисания и ржавления соединений. Использовать на резьбовых соединениях для облегчения соединения частей. Формула безопасна для металлических и резиновые детали. Эффективна до 1200 градусов по Цельсию. Применение противозадирной пасты Shimano поможет предотвратить повреждение резьбы.

Для чего нужна противозадирная паста? Во первых, все видели, как ржавеют железные болты, а вот что происходит с титановыми.

Белый налёт на болтах — это диффузия алюминия в титан. Если их не прокручивать — они просто сварятся друг с другом. Чтобы это предотвратить и нужна противозадирная паста! И так, поехали.

Я использовал два разных по строению и силе натяжения динамометрических ключа Динамометрический ключ — это гаечный ключ со встроенным динамометром. Т.е. он показывает с какой силой вы затягиваете болты. Ньютон — это сила. Метр — длина рычага.

Динамометрический ключ предельного типа. Применяется для быстрой затяжки болтов с заданным крутящим моментом.

Динамометрический ключ стрелочного типа. 5-150 Nm. Применяется для точной затяжки большого числа винтовых соединений. Этим ключом ещё затягивали головку блока цилиндров на москвиче, сейчас использую в велосипеде

Добавлено (19.07.2015, 19:54)———————————————Затяжка касеты Самое сложное на мой взгляд — это затянуть касету.

Смазываем трещётку противозадирной пастой

Собираем касету. Дальше подготавливаем инструмент

Держатель касеты, головка на 24мм и съёмник кассеты. Всё кроме головки — Китай. Посмотрим какие будут ощущения от него.

Собираем ключ, и.

. затягиваем её с моментом 40 Nm. С таким моментом без божьей помощи не затянуть, а так как я работал один, то затянул всего на 30 Nm. Но и этого достаточно, даунхилом не занимаюсь. А затянуть не смог по следующей причине: китайский держатель имеет короткую ручку, большое усилие не создаст. К тому же, у него острые рёбра — режет ладонь. Однозначно такими инструментами лучше не пользоваться. Да и не хочется покупать сертифицированный держатель за 50$ только чтобы им снимать кассеты. В следующий раз попробую сделать самодельный, из лома и старой цепи.

Снимаем крышку фрикционного узла. Фрикцию лучше регулировать стрелочным ключом, но у т.к. у меня нет стрелочного с такой точностью, то буду мучатся с ключом предельного типа

Выставляем переключатель фрикции в положение ON. Вставляем шестигранник на 4мм и вращаем против часовой стрелки. Опытным путём, перебирая значения на ключе 2.4, 2.6, 2.8, 3.0 Nm я определил, что фрикция у меня срабатывает при 3 Nm. Это мало, болы разболтались. Приведу предельные значения для разных задних переключателей: RD-M786/RD-M675/RD-M615 — Момент затяжки: 3.5-5.4 Нм; RD-M820/RD-M640 — Момент затяжки: 3.1-4.1 Нм

У меня RD-M786, поэтому настрою на 3.6 Нм, установив данное значение на ключе.

Перед затяжкой болта, обязательно отключите фрикционный переключатель, выставив его в положение OFF. Дальше затягиваем болт регулировки фрикции на 5 градусов и проверяем момент (см. предыдущий рисунок). Процедуру повторяем до тех пор, пока не сработает выставленный предел момента на ключе. Закручиваем обратно крышку фрикционного узла.

Смазываем резьбу и место контакта ротора с хабом противозадирной пастой.

Затягиваем равномерно болты с усилием 4 Nm в порядке, показанном на рисунке.

Устанавливаем переходник калипера и затягиваем его с моментом 8 Nm.

Затягиваем болты калипера с моментом 8 Nm.

Памятка, чтобы мы не забыли затянуть болты

. он просто не подходит. Вот почему стоит покупать сертифицированный инструмент. При сборке велосипеда я затянул каретку им, но снять сейчас не рискну.

Смазываем место контакта и резьбу прижимного винта.

Устанавливаем шатун и и затяжной болт. Чтобы затянуть затяжной болт нам понадобится следующий инструмент

На этот раз сертифицированный Shimano TL-CF16

Смазываем резьбу якоря и рулевую трубу вилки в месте контакта.

Устанавливаем на место вынос и затягиваем его с усилием 10 Nm. GPS треки на Strava Видео с GoPro

Что делать, если съемника нет?

Если съемника шатунов нет, то снять их будет очень тяжело. Сделать это без вреда для велосипеда будет еще сложнее. Лучше всего приобрести данный инструмент, ведь стоимость бюджетных съемников не превышает 250 рублей.

Если же купить ключ возможности нет, то лучше всего обратится в специализированный сервис. За данную работу мастера возьмут не более 150 рублей и займет это минимум времени. Зато будут гарантии того, что работа будет выполнена опытными людьми правильно.

Если мастерских, как и ключа, поблизости нет, то придется орудовать подручными инструментами. Для начала можно попробовать снять его голыми руками, предварительно смазав место крепления маслом или WD-40. Шансы на успех минимальны, но попытка – не пытка.

Второй способ – это сбить шатун с вала каретки. Придется применить грубую силу, зато снять его получится точно. К данному способу придется прибегнуть, если на шатуне сорвана резьба.

Желательно взять резиновую киянку и бить ближе к месту крепления. Если удары будут приходиться далеко от основания, то велики шансы погнуть либо сам шатун, либо вал каретки.

Если же по какой-либо причине второй способ не помог, то придется высверливать вал каретки или разрезать сам шатун в месте крепления. Это может потребоваться, если шатун или каретка сильно заржавели или деформировались.

Нельзя сказать, что процесс съема шатунов с помощью ключа сложный, но в то же время требует определенных навыков и знаний. Лучше всего делать это с помощью специального ключа, без которого снять шатун без вреда для велосипеда практически невозможно.

Если нет уверенности в своих силах, то лучше всего обратиться в сервисный центр или за помощью к опытному велосипедисту.
