Назначение и устройство

Вилка в велосипеде призвана выполнять практически ту же функцию, что и автомобильная подвеска. Она фиксирует переднее колесо велосипеда, отвечает за маневренность и управление транспортным средством через руль, а также (в зависимости от разновидности) способна значительно облегчить передвижение велосипедиста по плохим дорогам.

Чаще всего, когда говорят о функциях и плюсах велосипедных вилок, речь идет именно об амортизирующих разновидностях этих агрегатов. Это самый популярный на сегодняшний день тип вилок, широко используемый как для передвижения по городским трассам, так и по проселочным дорогам.

Плюсы.

  • Качественная велосипедная вилка с амортизацией позволяет снижать ударно-вибрационную нагрузку, поступающую от колеса к рамным компонентам велосипеда и рулю. Это позволяет надолго сохранить велосипед при постоянной его эксплуатации на проблемных дорогах.
  • Вилка амортизирующего типа позволяет максимально сохранять скорость средства передвижения на проблемных участках дороги. «Тормозящий эффект», который возникает при попадании колеса велосипеда на неровности или ямы, поглощается амортизирующим механизмом.
  • Отсутствие проблем во время передвижения по участкам дороги с неровностями обеспечивает полный контроль над велосипедом. Кроме того, некоторые разновидности вилок позволяют более эффективно использовать велосипед на поворотах и торможениях.
  • Одна из самых приятных и полезных функций передней вилки с амортизатором – сохранение вашего здоровья, а также удобство передвижения. Согласитесь, гораздо приятнее передвигаться по неровной дороге без постоянной тряски и подскоков. Кроме того, снижение ударного давления на руль велосипеда позволяет на более долгий срок сохранить здоровье ваших суставов, которые от тряски испытывают огромный стресс.
  • Преодоление любой неровности на участке дороги замедляет велосипед, что вынуждает спортсмена задействовать еще больше сил для быстрого передвижения по трассе. Следовательно, вилка экономит огромное количество усилий, которые могут быть эффективно потрачены на преодоление большего расстояния.

Среди недостатков велосипедных вилок можно выделить всего два.

  • Чем сложнее конструкция вилки и чем больше функций она выполняет, тем она, как правило, больше весит и стоит. Отдельные модели велосипедных вилок могут весить до 3 кг, что является 1/3 веса большинства стандартных горных велосипедов.
  • Спортсмены, которые при совершении маневров и трюков используют потенциал вилок на 100%, вынуждены задействовать дополнительную энергию на раскачивание велосипеда.

Конструкция практически любой велосипедной вилки (будет рассмотрено на примере амортизационной) состоит из следующих компонентов.

  • Рулевая труба (или как некоторые называют – шток) соединяет саму вилку с рулем и рамными компонентами. Как правило, выполняется в стандартизированных размерах. Существует прямая и конусовидная разновидность.
  • Корона или коронка – выполняет функцию соединения внутренних труб и штанов, отвечающих за фиксацию колеса и оси. Велосипедная вилка может быть как с одной, так и с двумя коронками. Обычно этот компонент выполняется из самых прочных материалов, так как именно коронка принимает на себя основную нагрузку от колеса и труб, особенно если речь идет о моделях без амортизации.
  • Нога или внутренняя труба – это компонент вилки, напрямую соединенный или запрессованный в коронке и уходящий в штаны вилки (в агрегатах с амортизацией). Некоторые эксперты называют этот компонент поршнем.
  • Настройки или регулировки располагаются на головках «ног». Именно через них проводится накачка колеса воздухом, если речь идет о воздушных моделях вилок.
  • Манжеты или сальники установлены на стыке попадания внутренних труб в штаны, тем самым препятствуют попаданию пыли и грязи в механизм амортизации.
  • Штаны являются своеобразным внешним корпусом для всего устройства амортизации. Их диаметр больше диаметра поршня. Внизу штаны заканчиваются дропаутами, которые отвечают за фиксацию оси, а сверху – «гориллами», которые, наподобие короны, соединяют уже сами штаны.
  • «Гориллы» или бустеры, присутствуют далеко не во всех моделях вилок даже с амортизацией. Они призваны равномерно распределять нагрузку от штанов.
  • Дропауты, как уже было сказано, располагаются внизу штанов, где фиксируют ось колеса.
  • Демпфер представляет собой внутреннее наполнение «ноги» или сам амортизирующий механизм.

Чем и как смазывать вилку горного велосипеда

После того, как все детали вилки были очищены от грязи и старой смазки, следует нанести на них новую. Среди велосипедистов не утихают споры по поводу того, чем же смазывать как вилку, так и другие детали велосипеда.

Кто-то льет масло для швейных машинок в качестве жидкой смазки, а вместо твердой использует только солидол или Литол, а кто-то пользуется исключительно специализированными маслами для велосипедов.

Если делать выбор в пользу последнего варианта, то, конечно же, не ошибешься, но это может сильно бить по кошельку. Это особенно не выгодно новичкам или любителям.

Любой велосипедный магазин богат на выбор различных смазок. Определиться с выбором помогут консультанты в зависимости от условий езды, марки и модели вилки.

Если есть желание сэкономить, то следует использовать такие смазки, как «Литол», «Униол» и прочие

Перед покупкой следует обратить внимание на побочные эффекты различных смазок. Поэтому лучше использовать смазку «Солидол»

Так, например, Литол негативно влияет на алюминий, но многие все же используют именно его и не отмечают вредных последствий.

Литол 24 – одна из популярных, но небезвредных смазок, среди велосипедистов.

Теперь следует разобраться с вопросом, как правильно смазывать вилку велосипеда. Начинает лучше всего с пружины.

Ее необходимо обильно смазать густой смазкой. Жалеть ее не стоит, лишнее потом выдавиться через сальники, но и перегибать палку тоже не стоит.

Также следует смазать и другие составляющие вилки. Необходимо налить масло во внутрь штанов, почти для всех моделей вилок достаточно налить по 15 мл вязкостью 15w. В процессе сборки вилки смазать надо подшипники, кольца, чашки и стакан.

Рассмотрим процедуру снятия вилки с велосипеда.

Для начала нужно перевернуть велосипед колесами вверх, и распустив тормоз (в случае с ободным тормозом), снять переднее колесо. После этого можно снимать руль с выносом и рулевую трубу.

Затем уже снимаем непосредственно саму вилку

Важно следить, чтобы в процессе снятия вилки не потерялись шарики из подшипников. Для снятия опорного конусного кольца со штока вилки можно применить любой острый предмет

После этого можно приступать к ремонту или обслуживанию вилки.

Далее рассмотрим процедуру разборки вилки (в качестве примера будет выступать пружинно-элестомерная вилка):

При помощи шестигранников откручиваются нижние крепежные болты.
Выкручивается болт регулировки силы пружины Preload (важно запомнить ход болта).
Достается эластомер, на который и возложена функция ограничения хода движения пружины (иногда при необходимости можно изменять размер эластомера путем подрезания).
Откручиваются болты и достаются «штаны». При этом нужно следить за тем, что оттуда вытекает (грязь, вода, масло).
Из «штанов» достаются при помощи отвертки пыльники, а также башинги, которые для этого нужно поворачивать вокруг своей оси.. Далее все компоненты проверяются на наличие трещин или других повреждений и промываются керосином

Элементы, нуждающиеся в смазке, обрабатываются соответствующим материалом. Стоит отметить, что пружину лучше смазывать густой смазкой, что повысит эффективность работы велосипедной вилки

Далее все компоненты проверяются на наличие трещин или других повреждений и промываются керосином. Элементы, нуждающиеся в смазке, обрабатываются соответствующим материалом. Стоит отметить, что пружину лучше смазывать густой смазкой, что повысит эффективность работы велосипедной вилки.

Некоторые велосипедисты перебирают даже только приобретенные вилки, стремясь индивидуально отладить устройство.

Процесс сборки вилки выполняется в порядке, обратном процессу разбора, поэтому описывать его не будем.

Процедуру замены вилки на велосипеде лучше доверить квалифицированному специалисту или же выполнять ее под присмотром и согласно рекомендациям мастера.

Как показывает практика, владельцев можно разделить на два типа:

  1. Те, кто ездит на велосипеде до последнего «вздоха» транспорта, и только когда полностью отказывают все системы, задумываются о ремонте устройства.
  2. Те, кто тщательно следит за состоянием байка, соблюдает правила по уходу за ним и предупреждают любые поломки.

Не секрет, что подход первого типа владельцев в конечном итоге обходится гораздо дороже, ведь зачастую приходится производить замену уже неподлежащих восстановлению компонентов велосипеда. К тому же бывают случаи, когда байк уже невозможно спасти.

В принципе опытные пользователи вполне способны справиться с ремонтом вилки и самостоятельно, ведь со временем каждому хоть немного проявляющему интерес к своему транспорту велосипедисту запоминаются название и функции деталей, и найти причину проблемы ему уже не составляет особого труда. Если же соответствующий опыт и навыки ремонта велосипеда отсутствуют, тогда не стоит экспериментировать и лучше обратиться к грамотным специалистам. К тому же незнание особенностей конструкции самой вилки может привести к сложностям в устранении ее поломки.

Данный видео-обзор поможет вам закрепить полученные навыки:

Как поставить вилку обратно на велосипед

Для начала осмотреть подшипниковое кольцо. На нем не должно быть повреждений и отбитых краев. В противном случае понадобится его замена (если ставится старая вилка). Последовательность сборки:

1. Надеть кольцо на стык вилки с рулевой колонкой.

2. Охватить его разводным ключом сверху.

3. С помощью молотка мягкими ударами по губкам ключа равномерно запрессовать кольцо. Забиваем «по звуку»: пока он будет глухой, продолжаем прессовать, звонкий – кольцо стало на место.

4. Смазать поверхность стопора (смазка – литол-24, буксол или специальный состав).

5. Аккуратно уложить подшипник шариками наверх. На него тоже можно нанести немного смазки. Под подшипник обязательно кладется уплотнительная шайбочка.

6. Аккуратно вставить шток в стакан и повторить все работы по снятию в обратном порядке.

Как настроить отскок (Rebound) вилки

Отскок — тоже очень важная базовая функция рабочей амортизационной вилки. Без масляного демпфера Rebound пружина мгновенно выстреливала бы назад, после того, как сжалась, отбивая руки.

Как правило, отскок регулируется крутилкой, на которой нарисован плюс и минус (кролик и черепаха и тд). Лично я настраиваю отскок таким образом: нахожу тестовый участок — лучше всего корнистую тропинку, идущую вниз (чтобы быстро набрать скорость).

Откручиваю Rebound на самый быстрый, закручиваю на четверть и еду вниз по тропинке. Если отскок слишком быстрый и бьет в ладони, то прикручиваю немного крутилку и снова прогоняю участок. Смысл — найти тот порог, когда вилка уже не бьет на отскоке, но еще и не затуплена масляным демпфером.

Видел не раз, что некоторые велосипедисты закручивают Rebound на максимум, при этом вилка отходит назад с ощутимой задержкой. Стоит ли говорить, что в таком режиме на серии повторяющихся неровностей она просто не в состоянии быстро отработать.

Кстати, в «имитаторах» роль демпфера выполняет эластомер, который и не дает её работать при первых признаках отрицательных температур.

Еще более крутые вилки Я думал написать о настройке «платформы» велосипедных вилок высокого уровня, но потом решил воздержаться. По-хорошему, тут нужно писать целую статью с теоретическими выкладками и объяснением терминов типа высокочастотны и низкочастотные колебания.

Платформа — это технологии, предотвращающие паразитную раскачку амортизаторов при педалировании.

К тому же, вариантов платформ немало, и каждая из них настраивается по-своему, причем основа настройки — эксперименты. Поэтому я решил не забивать мозги людям, которые купили или собираются покупать новую вилку.

Подводя итог, могу только посоветовать раскошелиться на хорошую амортизационную вилку всем, кто ездит на велосипеде в активном стиле, использует горный байк по назначению и ставит перед собой цель улучшить свои скоростные показатели. Вы удивитесь, насколько велосипед станет более управляемым на сложных спусках с корнями и булыжниками.

Читать также:

Сказать спасибо за статью можно репостом в Фейсбуке или Вконтакте:

Алгоритм разборки вилки

Перед тем, как смазать вилку велосипеда, нужно тщательно убрать с элементов отработанную смазку и осуществить разборку. Новая смазка будет нанесена позже, перед обратным монтажом вилки в стакан. Чтобы разобрать вилку, следует:

  1. Перевернув вилку, снять болты.
  2. Демонтировать штаны с ножек вилки. По мере надобности, извлечь сальники.
  3. Убрать прошлую смазку и загрязнения повсюду, включая манжеты и внутренние грани штанов.
  4. Без чрезмерных усилий снять со штоков нижние ограничители и упоры.
  5. Применяя специальный ключ или альтернативное приспособление, открутить регулировки на ножках вилки. Извлечь пружины с крышками и эластомерами и 2 штока на ножках.
  6. Окончательно убрать остатки отработанной смазки на компонентах вилки.

После проведенных процедур велосипедная вилка готова к нанесению новой смазки.

Особенности детали

Передняя вилка — неотъемлемая часть веломашины, многофункциональный механизм ее рулевого управления. Главные ее «обязанности»:

Пройдите опрос

  • соответствие поворота колеса углу поворота руля;
  • удержание правильной траектории колеса;
  • смягчение нагрузок при ударах колеса, торможении передним тормозом;
  • снижение износа рамы, других элементов байка.

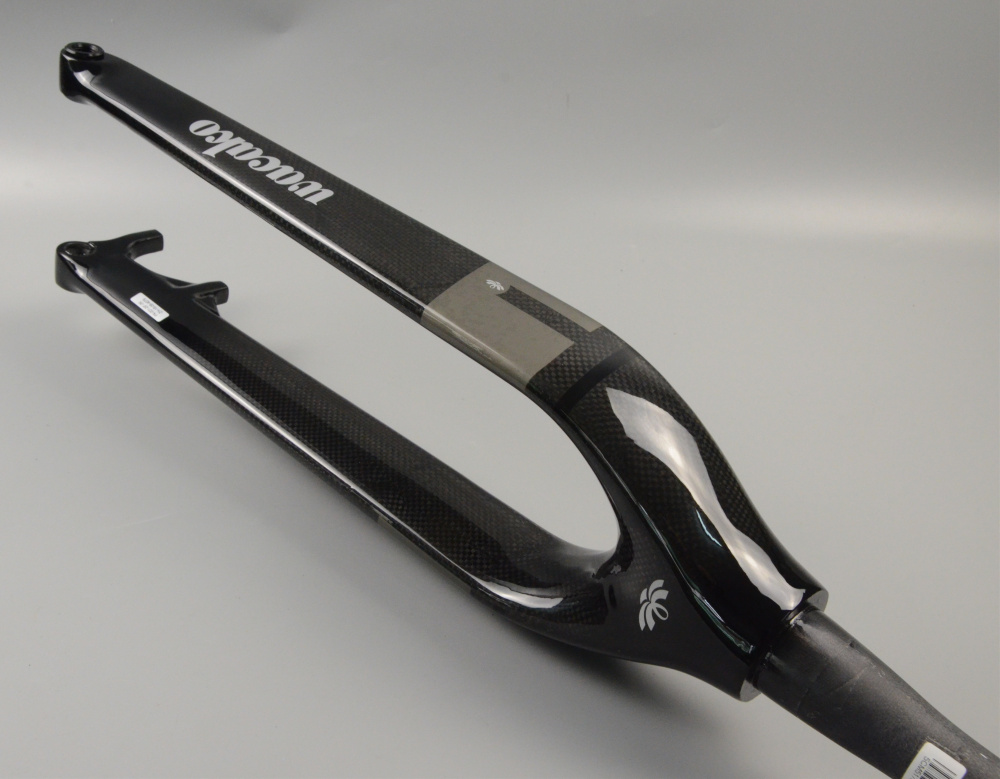

По материалу они бывают стальными, карбоновыми, титановыми, алюминиевыми. Последние считаются худшими из всех, поскольку сильнее передают на руки вибрацию.

По принципу устройства вилки бывают:

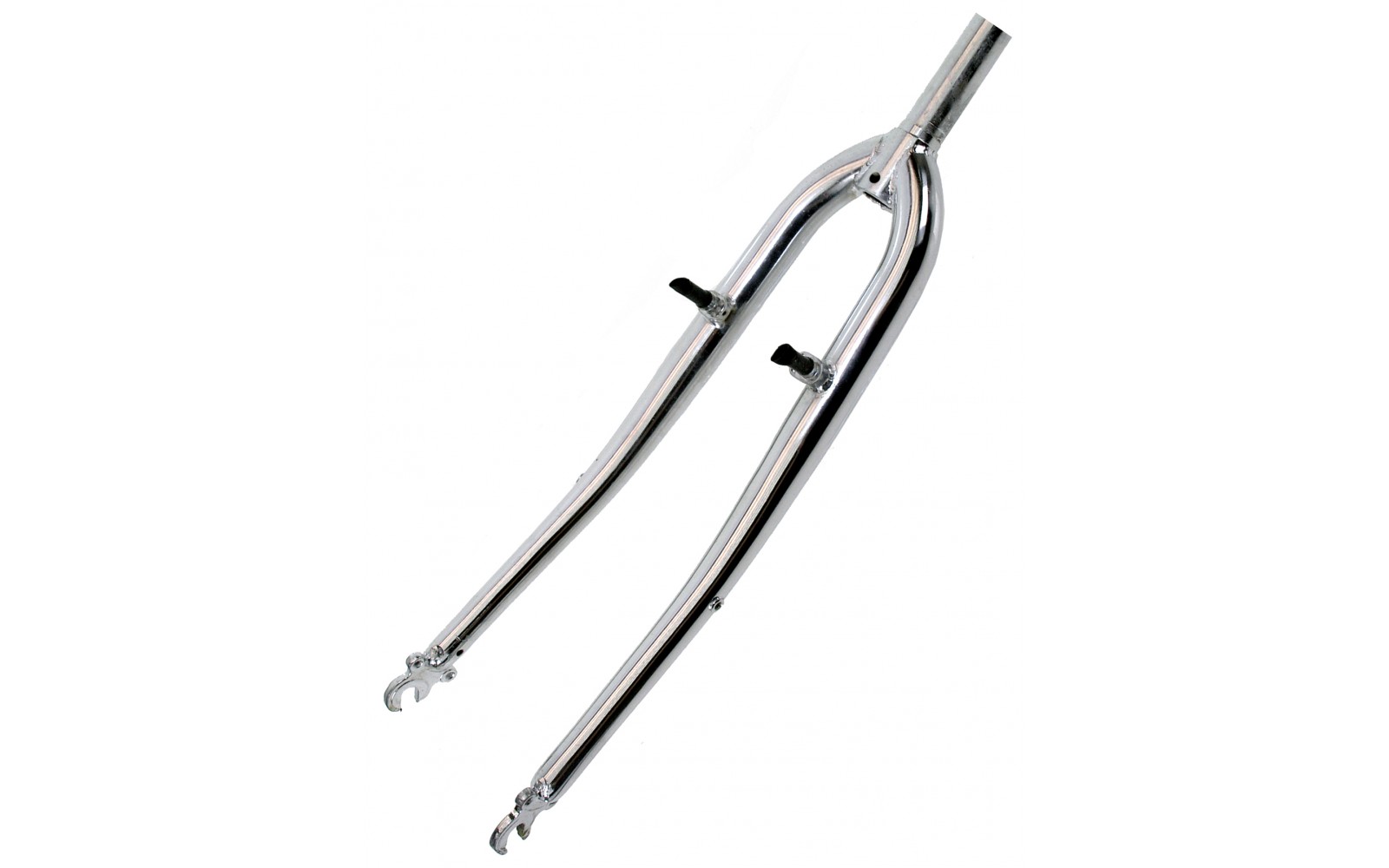

  • жесткими или ригид — устанавливаются на детские, шоссейные модели, ситибайки;

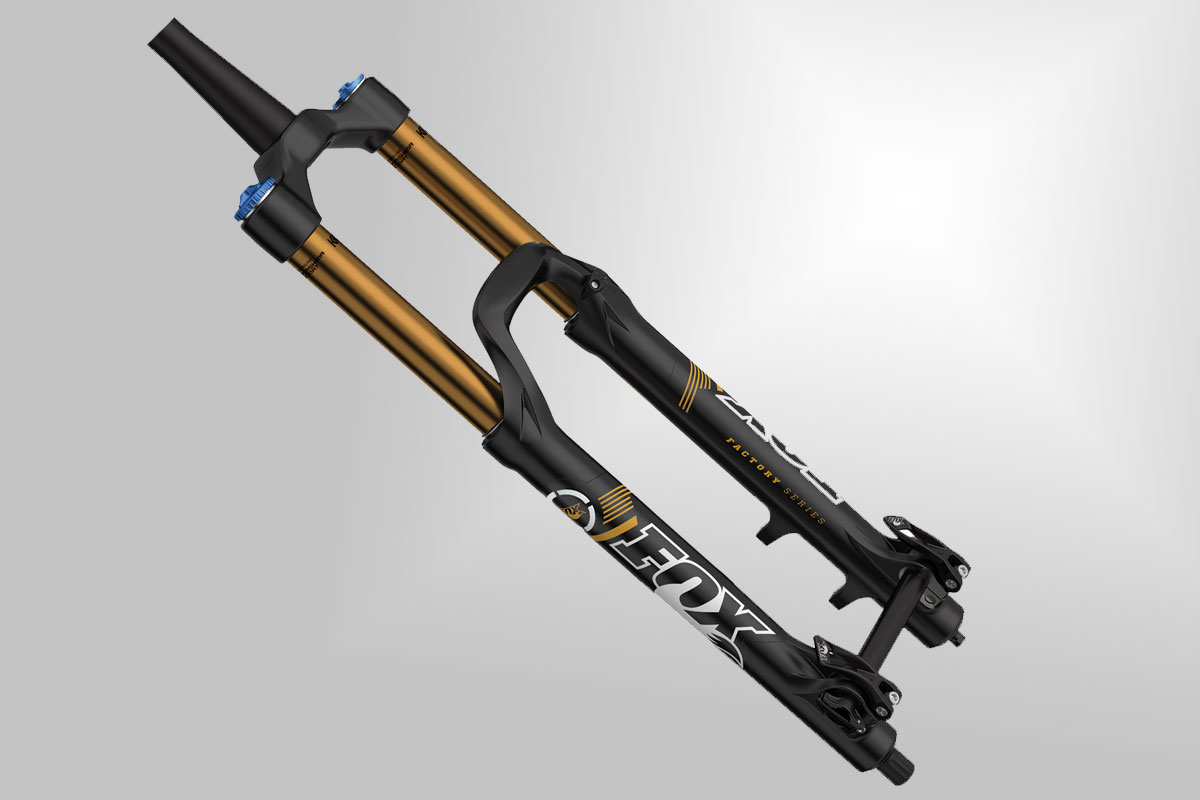

  • мягкими или амортизационными — необходимы для любого горного велосипеда продвинутого класса.

Амортизационные вилки высокого качества настраиваются под условия езды. В дорогих моделях могут регулироваться скорость сжатия и разжимания, изменение ее хода (жесткость). Также есть возможность подгонки полной или пробиваемой блокировки действий и степени минимальной нагрузки (когда срабатывает передний амортизатор).

Съем вилочного механизма бывает необходим:

  • при полной замене вилки на велосипеде;
  • если нужно заменить сальники или подшипники;
  • для нанесения новой смазки;
  • для выравнивания рулевой трубки.

Возникновение при езде посторонних звуков или «заедание» руля являются признаками необходимости проверки вне плана передней вилки велосипеда. Срочный ее ремонт требуется при:

  • стуке, скрипе во время движения;
  • заклинивании вилки, не позволяющем осуществить регулировку;
  • проворачивании руля, утяжелении его хода;
  • появлении характерных трещин на «ногах» или «штанах».

Если проблема случается вдали от населенного пункта и специализированная помощь недоступна, нужно уметь снять вилку с велосипеда и починить ее. С профилактической же целью чистка, смазывание «ног» на сальниках необходимы каждые 150 км пробега. А вот разборка передней вилки, ее переборка — каждые 4000 пробега или чаще (если велосипед эксплуатируется на песке или другом грунте с абразивными свойствами).

Разборка передней вилки на запчасти

Для замены деталь разбирать не нужно, а вот ее ремонт потребует «влезть» в механизм и тщательно покопаться в нем. Рассмотрим, как перебрать амортизационную вилку пружинно-эластомерного типа:

  1. Отвинтить нижние крепления с помощью шестигранного ключа.
  2. Выкрутить болт регулировки сжатия пружины – Preload. Он является основным регулятором хода амортизатора.
  3. Вынуть эластомер-ограничитель, или демпфер.
  4. Снять «штаны».
  5. При помощи отвертки извлечь из штанов уплотнители.

К основным причинам, почему вилка скрипит, издает стуки и не сглаживает колебания на ходу велосипеда, относится износ деталей, попадание воды и грязи, отсутствие внутренней смазки. Приводим в порядок:

  1. Удалить всю грязь с внутренней поверхности штанов.
  2. Тщательно протереть ноги вилки, пружину и уплотнители.
  3. По необходимости заменить неисправную деталь.
  4. Поставить эластомерный демпфер (залить масло через ниппель для гидравлической вилки).
  5. Смазать внутреннюю полость – впрыснуть масло из баллончика.
  6. Установить крепежный болт и Preload.

Так выглядит переборка велосипедной вилки своими руками. Нужна ли она для новой детали? Существует мнение, что перебранная сразу вилка будет лучше настроена и дольше прослужит. Здесь многое зависит от качества комплекта, а выяснится это в реальных условиях катания.

Плановый ремонт делается по необходимости, переборка раз в сезон. И конечно, не стоит забывать о профилактике. После каждой поездки удалять грязь с поверхности сальников, смазывать, проверять крепления и целостность.

Система амортизации передней вилки

Именно наличие амортизатора позволяет байкеру не обращать внимание на препятствия и делает велосипед проходимым. Хороший амортизатор своевременно противостоит реакции опоры на переднее колесо, поэтому вилку нужно держать в исправном состоянии

В норме смазывать «ноги» вилки нужно через 150-200 километров пробега, через 700 км (в среднем) разбираются и смазываются сальники, а ежегодно либо после пробега 3-4 тыс. км. заменяется масло в амортизаторе полностью.

Лучше показать весь уход за вилкой на видео, чем подробно описывать его текстом. Например, здесь можно увидеть все операции по профилактическому обслуживанию передней вилки и амортизаторов:

Что делать, если не получается настроить задний переключатель скоростей велосипеда

Если вы выполнили все предыдущие пункты верно, но у вас все равно не получилось отрегулировать правильное переключение задних скоростей, то есть еще один способ настройки перекидки. Он, в основном, используется для настройки сильно изношенных задних переключателей или, если последние самого бюджетного уровня. В принципе, большинство действий повторяют вышеописанный метод, но отличия все же есть.

  1. Снимаем цепь. Переключаемся сзади на самую маленькую звезду и откидываем тросик переключателя скоростей.
  2. Закручиваем регулировки натяжения троса как описано выше в пункте 3.
  3. Настраиваем крайнее положение H аналогично предыдущему методу за исключением того, что плоскость роликов смещаем в сторону от колеса (вправо, если смотреть сзади) на минимальное расстояние, буквально 1/10 мм.
  4. Затем, не подкидывая трос, руками смещаем параллелограмм в сторону самой большой звезды кассеты и настраиваем крайнее положение L. Плоскость роликов, относительно самой большой звезды кассеты, смещаем на 1/10 мм в сторону спиц (влево).
  5. После того как вы настроили крайние положения переключателя (low и high) устанавливаем цепь на место и выставляем на переключателях самую большую звезду спереди и самую маленькую сзади.
  6. Затем выполняем пункты 5, 6, 8 и 9 из методики настройки заднего переключателя скоростей, которая описана выше.

Второй метод помогает вам более точно выставить крайние положения переключателя скоростей велосипеда, так как вам не мешает цепь. А небольшие смещения при настройке L и H могут решить проблемы с переключением у старых перекидок, на которых наблюдаются незначительные люфты. Главное не переборщить со смещением плоскости, т.к. это может привести к соскоку цепи. Если у вас не получается настроить заднюю перекидку ни по первому ни по второму способу, то скорее всего у вас погнут петух или лапка переключателя (или перекидка вышла из строя). Что с этим делать описано на стадии подготовки. Есть вероятность, что проблема не в переключателе, а в поломке манетки, которая не позволяет четко переключать скорость.

Если вы что-то не поняли из инструкции как настроить задний переключатель, то можете посмотреть данное видео, которое наглядно покажет, что, и в какой последовательности делать.

Типы компрессии передней подвески

Компрессия — это один из главных показателей состояния переднего и заднего амортизатора велосипеда, позволяющий менять скорость сжатия вилки для равномерного хода и плавного отскока. Именно с помощью данной настройки определяется то, насколько быстро амортизатор будет обрабатывать неровности, встречающиеся на дороге. Профессиональные модели передней вилки оснащены тремя вариантами компрессии:

  1. Низкоскоростной. Главная функция — снижение чувствительности на дорогах с мелкими выбоинами. Эффективно гасит сильные удары, убирает нежелательное раскачивание при кручении педалей и рывки во время остановки.
  2. Высокоскоростной. Отвечает за снижение ударных нагрузок на колесо, раму и сиденье. Настраиваемая вилка позволяет преодолевать средние и крупные неровности на высоких скоростях. Она замедляет ход амортизатора на приземлении, благодаря чему велосипед не подпрыгивает. Является отличным вариантом на переднюю вилку, используемую в условиях экстремальной езды.
  3. Блокированием. Такая функция 100 % жесткости предназначается для перемещения по идеально ровной дороге.

Как правильно обслуживать велосипедную вилку?

Устройство детали

Вилка, находящаяся в передней части горного байка, включает следующие составляющие:

  • амортизатор — служит для смягчения неровностей, встречающихся на пути велосипедиста, насчитывает пружину и герметично закрытую камеру;
  • демпфер — обеспечивает смягчение небольших неровностей, его преимущество в быстрой амортизации;
  • корпус — принимает основную нагрузку;
  • фурнитура — успешно соединяет и совмещает между собой конструктивно важные элементы, такие как переключатели и фиксаторы на оси колеса и тормозов.

Элементы передней вилки

В магазинах также можно увидеть нестандартные типы вилок для горного велосипеда. Ремонт передней вилки горного велосипеда учитывает внесённые в механизм изменения, благо отличить нестандартную деталь несложно. Например, если шатуны устремлены вниз, передняя вилка смягчает мелкие неровности, но от этого страдает вес и больше времени требуется для ухода и обслуживания, деталь придётся чаще протирать от грязи и пыли.

Как проверить состояние передней вилки горного велосипеда

Зная устройство передней вилки, не дожидайтесь неисправностей, регулярно проводите профилактический осмотр и, если есть недочёты, не затягивайте с их устранением. Проверка внешнего состояния компонента включает такие этапы:

  • определение износа дропаутов;
  • изучение поверхности на наличие царапин и сильных потёртостей;
  • присутствуют ли на сальниках следы течи масляного вещества;
  • какое давление в воздушных камерах;
  • в каком состоянии находится поперечный люфт ног в «штанах»;
  • проверьте надёжность и прочность крепления болтов под «штанами» и рычагами, предназначенными для регулировки.

Определение износа дропаутов

Обслуживание передней вилки велосипеда

Независимо от результатов профилактического осмотра, не помешает регулярно проводить мероприятия по уходу за деталью:

  1. Преодолев на байке 100–150 км пути, очистите ноги детали на сальниках, а затем хорошо смажьте.
  2. Каждые 500–1000 км пробега полностью разбирайте сальники и тоже смазывайте.
  3. Прохождение 4000–5000 км обязывает внимательного владельца двухколёсного транспортного средства осуществлять замену масла.

Любители езды на велосипеде обмениваются на форумах рекомендациями смазывать деталь каждые 3 месяца, но ежедневная езда заставляет отступить от этого правила и проводить техобслуживание ещё чаще.

Лучшие статьи :  Светодиодный велосипедный фонарь: секреты выбора и нюансы конструкции
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
