Содержание

Советы по уходу за системой переключения передач

Велосипедисты всегда очень трепетно относятся к своим байкам. Некоторые с ними даже разговаривают и просят не подвести на очередной гонке. Многие относятся к своим любимчикам как к живым, поэтому нужно за ними часто и хорошо ухаживать. Бывают ситуации, когда передача меняется сама собой или не переключается когда вам это нужно. В большинстве случаев это свидетельствует об изношенности деталей, но часто бывают случаи, когда в механизм попадает трава, грязь и мусор или деталь нужно смазать. При периодичном и правильном техосмотре вашего двухколесного друга, он вам прослужит долго и верно.

Всегда прислушивайтесь к своему велосипеду. Если с ним что-то не так он обязательно даст знать. Звуки не присущие нормальной работе байка это уже знак, что нужно присмотреться к деталям.

Всегда проверяйте цепь на загрязнение, достаточное количество смазки и растянутость. Осуществляйте замену каждый сезон.

Профессиональный велосипедист (как было сказано выше) хорошо чувствует свой байк, и на уровне интуиции понимает, когда и как нужно сменить скорость. Все происходит настолько рефлекторно, что когда нужно переключить скорость, то вы об этом не задумываетесь, а просто делаете.

Как увеличить натяг велоцепи

Намного сложнее обстоит дело случая со скоростными велосипедами. Как натянуть цепь на велосипеде со скоростями?

Трансмиссионный блок велосипедов со скоростями, элементом которого является велосипедная цепь состоит из кассет с несколькими звездами. Поэтому в ремонтных работах по устранению соскальзывания и провисания цепи на таких велосипедах, есть свои нюансы. Чтобы разобраться в причинах проблемы необходимо:

  • Если постоянно слетает цепь на скоростном велосипеде стоит проверить не повреждены ли звезды. Если одна из звёзд в кассетном блоке деформирована, цепь можно перекинуть на другую звезду, чтобы продолжить движение. Но в этом случае нужно понимать, что скорость переключать нельзя. Такой способ подойдёт для того, чтобы доехать до дома для более качественного ремонта. Чтобы устранить поломку, деформированную звезду придётся заменить, а в случае, если узел не разборной и наблюдается неисправность всей кассеты, значит необходимо заменить ее.
  • слетает цепь на скоростном велосипеде причина – сбой настройки скоростей. Следует проверить качество настройки. Очень часто сбой в настройке скоростей служат причиной попадания цепи. Настройка производится по специальной схеме.
  • После устранения основной причины цепь необходимо снова поместить на место.

Чтобы правильно надеть цепь на скоростной велосипед, нужно рассоединить ее с помощью выжимки. Если вы берете новую цепь, то нужно отмерить необходимую длину, для чего цепь накидывается на большие звезды кассетных блоков и соединяется, отмеряя нужное расстояние. Лишний кусочек цепи удаляется с помощью специального инструмента выжимки. Вращением винта ось звена вытесняется и ненужный отрезок цепи убирается. Далее цепь пропускается между переключателями скоростей и соединяется с помощью того же инструмента.

Если слетает цепь на детском велосипеде, то в зависимости от конструкции, производятся те же действия, что и со взрослым велосипедом.

Нарушение функционирования трансмиссионного блока на скоростном велосипеде, может угрожать здоровью и жизни его владельца, велосипедист может по инерции вылететь из седла, поэтому нужно не забывать проводить профилактические работы по уходу за цепью, проверять состояние переключателя скоростей и целостность основных деталей

Особенно важно проводить технический осмотр своего средства передвижения перед началом движения, в том случае, если вы совершаете длительные велосипедные прогулки и переезды. Своевременная диагностика вашего велосипеда – гарантия безопасности

Виды переключателей скоростей на велосипеде

Разновидностей механизмов переключения, на профессиональном сленге — дерайлеров, скоростей существует всего три, два из которых отличаются друг от друга принципиально, а третий является гибридов первых двух.

Внешний переключатель

Этот механизм переключения наиболее распространен. Его устанавливают на все разновидности велосипеда. В большинстве случаев, при классической системе передач (3х8), этих переключателей на байк устанавливают два: один на большие звёзды, второй на задние.

Принцип работы внешних переключателей (переднего и заднего) заключается в механическом перекидывание цепи с одной звезды на другую. Это происходит за счёт направления цепи специальной рамкой. Конструктивно передний и задний переключатель отличаются друг от друга.

Данный вид переключателей надёжен, прост в настройке и обслуживании, обладает небольшим весом и ценой.

Внутренний переключатель

Значительно отличается от внешнего. По внешним признакам его можно вообще не обнаружить (выглядит он как обычная тормозная втулка). А дело в том, что переключение передач происходит не за счёт перекидывания цепи на другую звёздочку, а с помощью изменения передаточного числа внутри этого устройства.

Принцип действия внутреннего переключателя, если не вдаваться в технические нюансы, аналогичен работе коробки передач у автомобиля.

Этот переключатель очень удобен для езды, и не боиться агрессивной внешней среды, т.к. абсолютно защищен. Также к плюсам внутреннего переключателя можно отнести то его свойство, что переключать его можно как угодно и когда это угодно: с 8й на 1ю, со 2й на 7й, находится байк в движение или нет — этому переключателю всё равно.

Из минусов этого устройства отмечают большой вес, невозможность ремонта и, конечно, цену.

Распространение своё нашёл на байках городского типа, где изменение скорости очень важный фактор для безопасного движения.

Комбинированный переключатель

Гибрид внутреннего и внешнего переключателя, дающий пользователям более широкий диапазон возможностей.

Управление передаточным числом такого устройства более гибкая, поскольку помимо изменения коэффициента внутри задней втулки велосипеда, возможен выбор использования различных по диаметру задних звёзд.

Несмотря на свои плюсы, такая система среди велосипедистов популярностью не пользуется.

Почему нельзя набивать смазку в ролики заднего переключателя

Обратите внимание, что ролики заднего переключателя идут с подшипниками двух типов. Первый — бывают с подшипниками качения, второй — подшипник скольжения

Причем, подшипники скольжения бывают двух видов — латунные и керамические. В латунные подшипники можно аккуратно забить смазку и закрыть колпачками. В керамические — набивать смазку категорически не рекомендуется. Пыль, всегда попадающая в подшипник, и налипающая на смазку, сточит ваш керамический подшипник буквально за несколько месяцев. Керамический подшипник должен быть сухой, и без смазки. В противном случае, вам опять придется думать, как починить задний переключатель

Итак, мне пришлось доставать новые ролики от Shimano XT (благо у меня был комплект “на всякий случай” — и ставить вместо убитых. Внешний (Narrow) новый ролик оказался на промподшипнике, старый был просто на латунном подшипнике скольжения. Новый направляющий ролик (Guide-G-Pulley) оказался на керамическом подшипнике, то есть практически вечный, если не смазывать

Лучшие статьи :  Подготовка к горному велопоходу

Чтобы предотвратить “съедание” ролика растянутой цепью, можно воспользоваться очень интересным приемом — ротация трех цепей и замена каждые 700 км. В результате — мы примерно втрое увеличим пробег как роликов, так и звездочек на велосипеде. Если же вы не уследили за цепью, и попали на замену звездочек — посмотрите, как можно легко снять кассету звездочек с заднего колеса велосипеда.

Причины ухудшения работы заднего переключателя:

1. Отсутствие обслуживания. Чаще всего переключатель при покупке велосипеда работает четко и без нареканий, но посоле сезона эксплуатации можно заменить ухудшение работы или даже соскакивания цепи с крайних звезд. В 70% случаев помогает настройка заднего переключателя, но иногда и это не помогает, тогда следует заменить тросик и рубашку, так как они забиваются грязью и мешают плавному ходу тросика в рубашке. Обычно ТО велосипеда делают раз в год, в которе включена настройка переключателей.

Иногда для экономии смазывают тросик солидолом или любой другой смазкой и получается на время улучшить работу, но в последствии смазка притягивает к себе пыль и работа снова ухудшается, поэтому придется проделывать такую процедуру чаше чем этого бы вам хотелось.

2. Износ самого переключателя. Все когда-нибудь ломается и переключатель на велосипеде не исключение. Чаше всего изнашиваются оси параллелограмма переключателя из-за чего образуется небольшой люфт, который не дает правильно настроить переключение.

3. Износ звездочек переключателя. Со временем изнашиваются пластиковые звездочки из-за чего цепь уже не держится на них, что приводит к плохой работе переклюка. Также оси звездочек могут изнашиваться и звездочка будет излишне болтаться на оси, что приводит к ухудшению переключения.

4. Кривой петух или сам переключатель. Когда вы падаете или задеваете что-то переключателем, то чаше всего гнется (ломается) петух, так как он сделан специально из более слабого сплава чем сам переключатель (чтобы сохранить целой более дорогую запчасть). Искривление не дает вставать цепи ровно, что сводит старания по настройке перекидки к нулю. Читай как выпрямить петух своими рукам.

5. Проблемы с тросиком. Иногда при установке или при падении тросик может сильно изогнутся, после чего место изгиба будет препятствовать плавному движению тросика в рубашке. В этом случае требуется его замена.

Так же бывает, что тросик разлохмачивается (вот почему следует использовать наконечники тросов) и в последствии одна из стонких нитей начинает отделяться от основного пучка, в итоге препятствует нормальному движению тросика в рубашке. Иногда может порваться одна нить в тросике и тоже не давать нормально работать, тут можно вычленить ее из основного пучка по все длине тросика. Но самым лучшим вариантов будет заменить тросик на новый.

Если тросик был установлен новый, то иногда через некоторое количество километров (около 100 км.) можно заметить ухудшение переключения — это из-за того, что тросик немного растягивается. В этом случае немного нужно будет подтянуть болт натяжения тросика.

Важно! Если хоть одна из 5 проблем у вас присутствует, настроить переключатель идеально будет не возможно!

Почему плохо переключаются передачи на велосипеде

На велосипедах начального уровня устанавливают трансмиссию самых дешевых групп, и когда передачи начинают плохо переключаться и заедать, то владельцы лишь разводят руками — что, мол, возьмешь с дешевого хлама.

Большое удивление постигает тех, кто покупает значительно более дорогой байк, и через некоторое время опять сталкивается с проблемами переключения. Дело здесь, разумеется, не в карме, а в неправильном отношении к технике.

Я ни в коем случае не заявляю, что между начальными и топовыми компонентами нет разницы. Разумеется, опытный велосипедист с закрытыми глазами отличит работу Shimano Alivio от XTR по трем щелчкам.

Но причины нечеткой работы трансмиссии не столько зависят от класса трансмиссии, сколько от её состояния и настройки. В данной заметке я не буду говорить о том, как настроить переключатели, для этого скоро выйдет отдельная статья, подпишитесь, и я пришлю вам извещение о её публикации.

Регулировка заднего переключателя скоростей на велосипеде

После того как мы исключили все 5 возможных проблем с задним переключателем можем приступить к его настройке. Я взял велосипед с задним переключателем shimano и поделил всю настройку на 8 этапов:

1. На манетке скидываем на самую большую скорость (которая соответсвует самой маленькой звезде на блоке ведомых звезд). Крутим педали, чтобы цепь оказалась на маленькой звезде. (теперь вы понимаете почему так удобно работать со стойкой)

У меня на манетке не показываются цифры, но поверьте положение индикатора стоит на «цифре» 9. Что соответствует самой маленькой звезде на кассете.

2. Ослабляем шестигранник или болт, который держит тросик.

3. Закручиваем до упора, а потом возвращаем на один виток назад все регулировочные барашки натяжения троса, которые находятся на переключателе и на манетке (иногда на велосипедах регулировочный винт один, чаще всего он находится на переключателе, реже на манетке).

В моем случаем регулятор натяжения троса находится только на манетке. На фото видно как я кручу барашек.

4. Натягиваем рукой тросик (изо всех сил тянуть не нужно, главное чтобы он не провисал и был натянут по всей своей длине) и закручиваем держащий тросик болт.

5. Совмещаем центр роликов лапки переключателя с центром самой маленькой звезды на велосипеде. Некоторые для прохождения этапов 5 и 6 снимают цепь для более точной настройки. Я в этом необходимости не вижу, можно не снимать, особенно если у вас переключатель не самого топового уровня, типа шимано tourney, acera или alivio.

Регулировочные винты положения лапки переклюка выглядят примерно так.

Крутим винт «H» отверткой до тех пор, пока центры роликов на лапке переклюка и маленькой звезды не совпадут и переходим к следующему этапу.

На фото я показал красную линию, по которой можно увидеть, что ролик переключателя находится под малой звездой на кассете, а значит крайнее положение настроено верно.

6. Переключаем на манетке на самую маленькую скорость (цифра 1), которая соответствует самой большой ведомой звезде. Крутим педали, чтобы цепь перешла на крайнюю звезду. И также совмещаем центр роликов лапки с центром самой большой звезды. Все это совмещение происходит с помощью винта «L».

На манетке индикатор переключения скорости на цифру 1, если цифр нет в самое крайнее положение, что должно соответствовать самой большой звезде на кассете.Выставляем крайнее положение лапки переключателя, чтобы переключатель не попал в спицы колеса. Путем совмещений осей самой большой звезды на кассете и оси лапки переключателя.

7. Скидываем опять на самую большую скорость. Не забываем крутить педали  Цепь должна оказаться на самой маленькой звезде. Далее переключаем на одну скорость и крутим педали, если цепь не перескакивает или перескакивает не сразу значит вам нужно немного выкрутить регулировочный винт, который регулирует натяжение троса (получается мы натягиваем трос).

Далее опять проверяем и переключаем с самой большой скорости на одну ступень ниже (если 8 скоростная кассета, то с 8 на 7 скорость), если переключение произошло сразу, поздравляю вы настроили переключатель! Можете проверить, оставшиеся скорости также легко и четко будут переключаться как вверх так и в низ!

Лучшие статьи :  Покрышки Kenda для велосипедов

Цепь должна перескочить на соседнюю скорость. В моем случае это 9 скоростная кассета. Переключаю с 9-ки на 8-ку.

8. Настраиваем расстояние от самой большой звезды до ролика переключателя. Это расстояние должно быть около 4 мм, если расстояние будет больше четкость переключения будет снижена. За регулировку этого зазора отвечает регулировочный винт на переключателе. Выкручивая винт расстояние уменьшается, вкручиваем увеличивается. настройка производится на самой большой звезде соответствует цифре 1 на вашей манетке.

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

  1. Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
  2. Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

  1. Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
  2. Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
  3. Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Инструкция по регулировке переключателя скоростей на велосипеде

Обычно переключатели меняют продвинутые велосипедисты, устанавливая на свой велосипед именно то оборудование, которое им хотелось бы, таким образом, подгоняя велосипед под свои задачи. Новичкам обычно не приходиться задумываться о таком приобретении, если только не случилась поломка. Тем не менее будет полезно рассмотреть популярные модели.

Первые модели были изобретены в 50-х годах. В сущности, система передач — это передний блок звёзд. Цепь перекидывается с одних звёзд на другие, увеличивая или уменьшая частоту вращения педалей.

  • Быстрое вращение педалей с малой скоростью — пониженная передача. Комбинация больших звёзд спереди и сзади. Она создана для преодоления гор, бездорожья и подобных участков.
  • Повышенная для высоких скоростей. Это большая звезда спереди и малая сзади.

Переключение происходит при помощи дерайлера:

  • Монетки рулей тянут тросик.
  • Рамка смещается и перекидывает цепь на соседнюю звезду.
  • Сзади все то же самое. Латка перемещается от натяжения тросика и перекидывает цепь.

Теперь вы знаете как это работает. Существует две основные компании по производству изделий:

На руле передачи измеряются при помощи монеток:

  1. Переключатель, совмещённый с рукояткой. Для изменения скорости нужно просто крутить барабан до нужной отметки обозначающей передачи. Они просты в использовании, поэтому их часто ставят на детские и женские модели.
  2. Триггеры. Они управляют изменением положения троса с помощью двух рычагов. Могут быть совмещены с тормозным рычагом, а могут устанавливаться отдельно. Такая комбинация обычно бывает на продвинутых моделях с гидравлической системой торможения.
  3. Есть комбинированные ручки высокого класса. Такой тормозной рычаг можно смещать влево вправо, изменяя, таким образом, передачу. Аналоги уже давно существуют на шоссейных велосипедах.

Пыльная смазка в роликах переключателя

Второй вариант изношенных роликов более утонченно-извращенный. Я уже писал о том, что предыдущий хозяин Trek Eqinox E7 просто мазал толстый слой солидола на цепь. И этот солидол мало того, что цеплял пыль, он еще и набивался во все щели. То есть такая абразивная смазка попадает во все подшипники. После разборки ролика я увидел, что он забился в латунный подшипник скольжения.

В результате подшипник разбило-расточило (зубья на ролике были абсолютно целые) и ролик начал люфтить на оси. Он люфтил до такой степени, что в крайнем левом положении доставал до одной звездочки, а в правом — до второй. При этом сам переключатель стоял на месте. И, чтобы отремонтировать задний переключатель — придется покупать новые ролики.

Лучшие статьи :  Регулировка тормозов велосипеда

Так же я пару раз видел “в ноль” сточенные ролики, зубчики которых напоминали острые “иголки”. Это уже происходит от того, что либо цепь на велике попалась низкого качества, либо хозяин не занимался чисткой и смазкой велосипедной цепи — в результате цепь растягивалась и “съедала” пластиковые зубья. Я забодался бороться с растягиванием цепи и заказал себе CAMPAGNOLO RECORD — цепь на 8500 километров. В данный момент на ней проехал около 4000 км — работает как часы, фатального вытягивания не наблюдается.

Настройка переключателей в домашних условиях

А сейчас разберемся, как самому настроить скоростную систему. Переключатели на велосипедах с многозвездочной трансмиссией делятся на передние и задние. Последние наиболее уязвимы при катании в разнообразных дорожных условиях, риск их повреждения выше по сравнению с передними, а вот настройку надо проводить в самом начале. Очевидно, что задний переключатель обслуживает больше звезд, поэтому и настраивать его дольше.

Внимание! Если присутствуют повреждения, а натяжитель располагается не параллельно раме и кассете, то правильно отрегулировать систему не получится!

Настройка заднего переключателя:

Для начала понадобятся винты L и H – они видны хорошо, искать не надо. Также присутствуют тросовый регулятор, натяжной и фиксирующий винты.

  1. При помощи H ролик выравнивается с маленькой задней звездочкой. Закручиванием винта L выставляем ролик на одну прямую с большой задней звездой.
  2. Выставить самую высокую скорость на манетке.
  3. Натянуть и зафиксировать трос при помощи болта-фиксатора.
  4. Большие передачи должны включаться без помех, в противном случае с помощью регулятора тросик немного ослабляется. Дополнительная натяжка понадобится, если передачи плохо сбрасываются.

Собственно, сама настройка произведена, осталось отрегулировать точность переключения. Особенно это касается систем с большим количеством звезд. Для этого цепь устанавливается на большую звезду сзади и маленькую – спереди. Подкручиванием натяжного винта добиваемся оптимального положения ролика – максимально близко от кассеты. То же самое надо проделать и наоборот: установить цепь на максимальную звезду спереди и минимальную – сзади. Ролик не должен тереться о кассету, просто располагаться рядом с ней.

Как правильно настроить переключатель спереди:

  1. Проверить крепление устройства.
  2. На минимальной скорости сбросить натяжение троса.
  3. Винтом L создать зазор между корпусом переключателя и цепью (1 мм).
  4. Закрепить трос регулировочным болтом.

Аналогичное следует проделать и с H-винтом. Должна быть выставлена максимальная скорость, а величина зазора с цепью не должна превышать одного миллиметра.

Настройка скоростей на обоих велосипедных переключателях проводится до тех пор, пока цепь не будет свободно перебрасываться с одной звезды на другую. Если она идет трудно, необходимо отрегулировать правильное положение троса с помощью настроечного болта.

После всех манипуляций проверяется вся система. Для этого надо прокатиться на велике и попробовать все рекомендуемые соотношения передач. Отметим, что на горных велосипедах регулировка трансмисии – это обычная периодическая процедура, и если вдруг передача пошла туго, не спешим делать выводы о поломке, а делаем то, что описано выше.

Не стоит думать, что качественная трансмиссия не нуждается в настройке системы переключения. Да, возможно, для комплектующих от shimano это надо будет делать реже, но рано или поздно все равно придется столкнуться.

Только что мы познакомились с простым способом настройки переднего и заднего переключателей. Действительно ли это нужно? Регулировка механизма переключения необходима трансмиссии, как шины колесу. Своевременная помощь «узлу движения» позволит не только решить текущие проблемы, но и предупредить их в будущем. Вовремя устраняйте все возникшие неудобства и катайтесь с удовольствием!

Регулировка переключателя скоростей

Настройка переднего переключателя достаточно проста.

Однако есть свои особенности:

  • Сначала необходимо отрегулировать положение переднего переключателя относительно рамки. Вам нужно немного ослабить так называемый регулировочный винт и установите рамку в горизонтальной плоскости. Эта рамка должна быть параллельно цепи.
  • Следующий шаг — установка необходимой высоты переднего переключателя. Рекомендуется устанавливать зазор между грани рамки и зубьями не более 2 мм. Этот показатель во многом отвечает за качество переключения скоростей.
  • Разместив рамку переднего переключателя правильно в обеих плоскостях, зафиксируйте винт.
  • После этого, нужно установить цепь на самую большую звезду сзади и самую меленькую спереди.
  • При помощи винта необходимо освободить трос. Крутите до упора, а затем выкрутите на один оборот так называемый регулировочный барабан.
  • Теперь нужно установить рамку в такое положение относительно цепи, чтобы внутренняя сторона рамки была удалена на 1–2 мм.
  • Слегка натяните трос и зафиксируйте винт.
  • Теперь большую звезду системы необходимо установить цепь.
  • Для регулировки используйте специальный винт H.
  • Проверьте качество настройки.

Задний переключатель

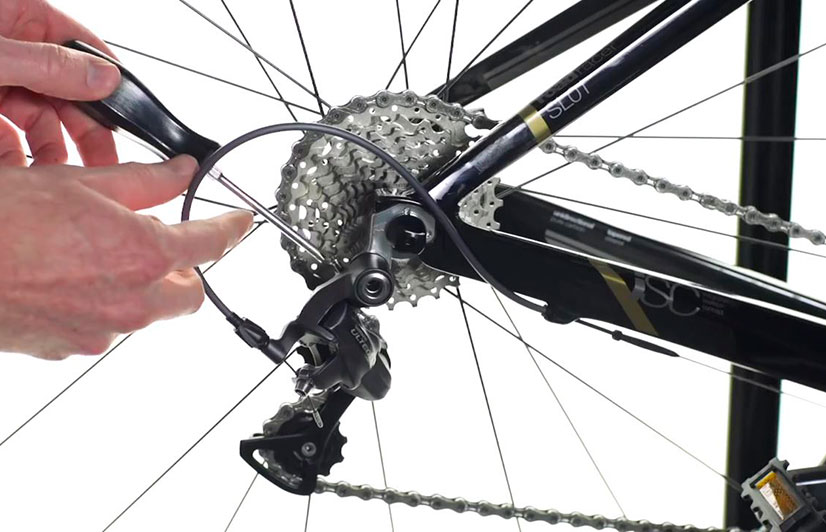

Вам понадобится шестигранник и отвёртка. Перекинем цепь на самую большую звёздочку спереди. Сзади цепь накидываем на самую маленькую звезду. Делается это при помощи переключателя скоростей, даже если настройки сбиты.

Трос на переключателе фиксируется винтам, который нужно максимально ослабить. На монетки есть «барабанчик». Его нужно закрутить до упора. А затем отвернуть на несколько оборотов. Вращение подтягивает или опускает трос. Таким образом, совершаются микрорегулировки переключателя. Но сейчас мы нечего нерегулируем, а создаём нужный диапазон для будущих настроек.

Находим винт H на переключателе. Он должен быть подписан. Вращением этого винта регулируется положение роликов натяжителя переключателя относительно маленькой звёздочки.

Ваша задача сопоставить ролик натяжителя чётко напротив маленькой звёздочки.

Теперь подтяните трос и зафиксируйте винт. Очень сильно тянуть необязательно. Нужно чтобы трос просто расправился и был упругим. А вот зафиксировать лучше, как следует.

Теперь перекидываем цепь на самую большую звезду сзади. Пока передачи могут переключаться неправильно, потому что настройки полностью не окончены. Не стоит пугаться.

Спереди цепь должна быть на самой маленькой звезде. И последовательность действий повторяется. Только в это раз нужно настроить положение роликов натяжителя относительно большой звёздочки с помощью винта L. Его ход может быть менее заметным, так что будьте внимательны.

Теперь проверьте качество настроек. Может быть, нечёткость. Чтобы её устранить нужно сделать несколько щелчков барабанчиком. Теперь проверим ещё раз те же положения, где были нечёткости.

И также нужно проверить велосипед на ходу. А нечёткости скорректировать щелчками барабана. Практика вам поможет.

Передний переключатель

Для настройки вам потребуется шестигранник и крестовая отвёртка.

  • Ставим цепь на большую звезду сзади. На маленькую спереди.
  • Ослабляем крепёжный винт. Положение рамки регулируется винтом с маркировкой LOW. Наша задача установить зазор между цепью и левой стенкой рамки примерно в 0,5 мм.
  • Теперь фиксируем тросик. Сильно натягивать не нужно. Переключаемся на меленькую звезду сзади и на большую спереди. Могут быть перебои. Пока это нормально.
  • При помощи винта устанавливаем зазор меду цепью и правой стороной рамки переключателя в 0,5 мм.
  • Проверяем качество настройки. Если цепь перекидывается с натягом, тогда проведите микронастройки. Сделайте не более 1–2 оборотов, чтобы не сбить настройки. Готово.
