Зачем нужен натяжитель цепи на велосипеде и его установка

Эффективность использования

Система «дополнительных звездочек» помогает поддерживать жесткость цепи в положении, соответствующем плавному переходу между передачами. Как уже раньше сказали, чрезмерная натяжка усложняет процесс переключения, в разболтанном же состоянии звенья прыгают по звездам, из-за чего некоторые скорости могут не включаться или же резко снизится точность перехода на другие звездочки.

Устройство натяжителя помогает лишь на время компенсировать удлинения в процессе эксплуатации, но не избавляет от самого износа. На велосипедах с многозвездочной трансмиссией цепь растягивается в разы быстрее, чем в стандартной системе «передняя – задняя звезда» из-за постоянного небольшого перекоса. Превышение силы фиксации роликов переключателя при растяжении приводит к тому, что устройство уже не справляется с цепью, и укорачивать ее придется своими руками.

Натяжное устройство установлено дополнительно

Тем не менее, использование на велосипеде горного типа вполне оправдано: цепи достаточно длинные, кроме того, не возникает провисания при любом соотношении передних и задних звезд. Что касается самостоятельной установки на велосипед, где это не предусмотрено, то особого резона в этом нет: растянутую цепь куда проще будет снять и укоротить удалением лишних звеньев. Кроме этого, цена таких приспособлений тоже не балует.

Какие разновидности велосипедных цепей встречаются

На всех типах велосипедов, не зависимо от их предназначения используется одна и та же конструкция цепи. Такое изделие представляет собой роликовую однорядную цепь с четко обозначенным шагом – 12,7 миллиметров. При этом отдельное звено включает в себя:

  • внешние пластинки;
  • внутренние элементы;
  • пины;
  • валики;
  • ролики.

Основное отличие цепей основано на том, скоростной велик или нет. Количество скоростных режимов обуславливает наличие подходящих звездочек. А это в свою очередь влияет на ширину велоцепи. Также характерной разновидностью будет наличие специфического замка или его отсутствие. Он служит для простоты демонтирования цепи и ее обратной установки.

Последняя классификация относится к производителям товара, но это уже вопрос предпочтений.

Регулируем положение переключателя над звездами.

Теперь подсоединяем на место трос переключения передач. Гайку регулировки длины троса (он находится между рубашкой и переключателем) на переключателе закручиваем до упора, гайку регулировки на манетке (на руле, находится между рубашкой и манеткой) тоже закручиваем до упора. Трос просто натягиваем и закрепляем болтом под шестигранник.

Затем щелкаем манеткой два (допустим) раза — в результате ролик должен оказаться (по уму) над третьей звездой. Но, скорее всего, у вас будет так, как на фото ниже

Как только вы точно выставите ролик над одной из звезд — он автоматически будет точно перемещаться и между другими звездами.

Исключение бывает в том случае, если сам переключатель сильно выработан (поведен, перекошен, может погнулся петух между переключателем и рамой) — тогда придется искать что-то среднее. Чтобы и внизу более-менее попадало, и вверху.

После этого надеваем обратно цепь — крутим педали (велик же еще вверх колесами?) щелкаем переключателем туда-сюда, крутим педали, опять щелкаем, и наслаждаемся видом перебегающей по кассете цепи. Этим можно заниматься еще минут 10-15, не надоедает

Способы крепления

Важный момент – как вы установите успокоитель цепи на велосипед. При неправильной установке не получится достичь высокой эффективности. Различают четыре основных типа установки успокоителя цепи велосипеда.

  1. ВВ – монтируется на каретку, успок прижимается к раме. Применяется при использовании «бананов» и других частичных защит.
  2. ISCG – обычно крепление находится на раме, если нет креплений ISCG для успокоителя, то в комплекте есть переходник, монтируется к раме в трех местах, считается устаревшим способом.
  3. Стандарт ISCG 05 – крепление появилось не так давно, является наиболее прогрессивным и на данный момент поддерживается ведущими брендами, в этом варианте диаметр окружности поменялся с 60 до 73 мм, а расстояние между болтами – с 48 до 56 мм.
  4. D-Type, E-Type и другие – монтируются вместо переднего переключателя передач, на данный момент этот вариант считается устаревшим.

На монтаж надо потратить порядка получаса. Необходимы такие инструменты: шестигранники, выжимка для шатунов, съемник каретки, фиксатор резьбы, ключ и др.

Шоссейные переключатели

Shimano также производят шоссейные переключатели SORA и TIAGRA.  Говоря о переключателях, также стоит коснуться шифтеров (манеток находящихся на руле). На детских и бюджетных велосипедах часто устанавливаются шифтеры револьверного типа, переключение которыми осуществляется простым вращением как ручкой газа на мотоцикле. Плюс таких шифтеров в том, что они имеют небольшую стоимость и можно быстро переключиться на несколько передач одним вращением кисти

Минус же в том, что тяжело переключиться на какую-то определённую передачу, и есть вероятность случайно переключить, неосторожно взявшись за руль. Поэтому самыми распространёнными являются триггерные шифтеры. Переключать передачи такими шифтерами очень легко

Лучшие статьи :  Велосипедный багажник Thule для машины

Два рычага находятся под указательным и большим пальцами у Shimano, и оба под большим пальцем у Sram. Один раз прокатившись на велосипеде с такой системой переключения, вы сразу же запомните, какой рычаг понижает, а какой повышает передачу. Кроме того на шоссейных велосипедах бывают переключатели на раме, а также совмещённые с тормозной ручкой

Переключать передачи такими шифтерами очень легко. Два рычага находятся под указательным и большим пальцами у Shimano, и оба под большим пальцем у Sram. Один раз прокатившись на велосипеде с такой системой переключения, вы сразу же запомните, какой рычаг понижает, а какой повышает передачу. Кроме того на шоссейных велосипедах бывают переключатели на раме, а также совмещённые с тормозной ручкой.

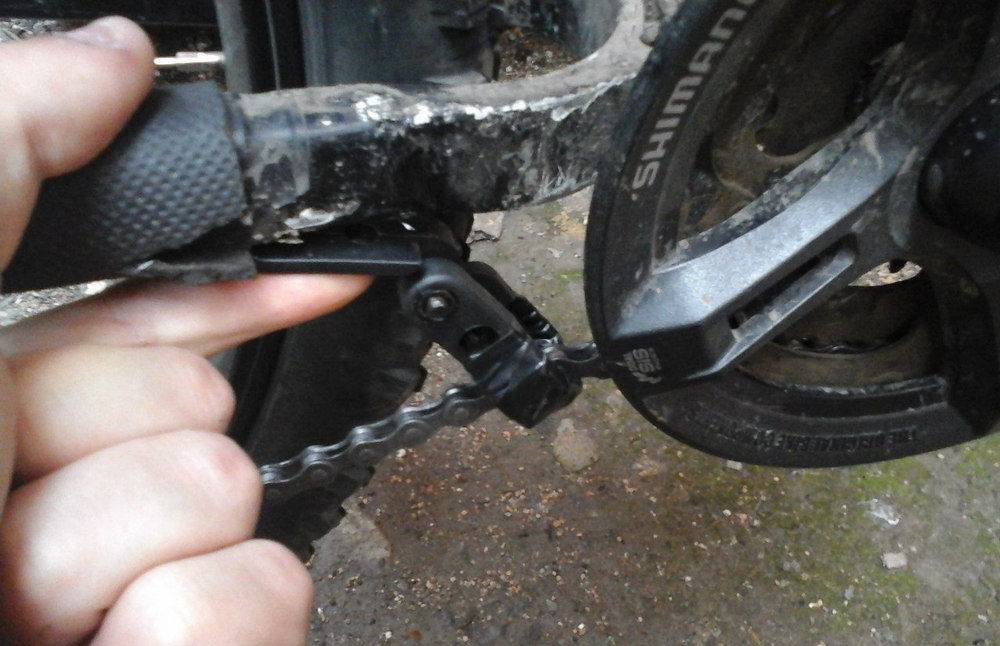

Успокоитель из светоотражателя

Один из простых в изготовлении, но достаточно эффективных успокоителей. Он прекрасно справляется с главной задачей — не допускает спадания цепи. При этом цепь отлично держится во время спокойной езды и при дёрте, расколбасе.

Для изготовления успокоителя цепи своими руками понадобится:

  • обычный велосипедный катафот (лучше если диаметр кольца крепления будет совпадать с диаметром подседельной трубы);
  • гайки;
  • болт;
  • отвёртка;
  • ножовка для металла.

Когда нашли весь необходимый инструмент и материалы, приступаете к изготовлению. Берёте катафот, отвинчиваете светоотражатель. Вам понадобится только лапка. Крепите её на подседельную трубу над цепью. Она не должна тереться о цепь, но находиться должна максимально близко, всего в нескольких миллиметрах. После этого отпиливаете лишнюю длину, чтобы она не мешала кручению педалей. Такой вариант успокоителя отлично удержит велоцепь при прыжках через бордюры и во время боковых приземлений.

Успокоитель цепи из светоотражателя не допускает спадания цепи

Можно к лапке прикрутить звёздочку. Ставить такой натяжитель нужно на перо звёздочкой вниз. Так вы сможете подтянуть провисшую нижнюю часть велоцепи.

Пошаговая инструкция

Элементы трансмиссии велосипедов большинства производителей, за редким исключением, совместимы друг с другом. Нужно только подобрать одинаковое количество скоростей трансмиссии и цепи. К примеру, для трансмиссии с девятью передачами понадобиться цепь, предназначенная на такое же количество скоростей.

1. Снятие старой цепи

Используя выжимку цепи, выдавите один из валиков (штифт, соединяющий звенья цепи) в нижнем проходе цепи. Если есть замковое звено, то достаньте его. После извлечения валика аккуратно снимите цепь с велосипеда.

При длительном использовании одной цепи без замен, возможно, понадобиться заменить и кассету.

2. Установка новой цепи

Переключите заднюю и переднюю передачи на самые большие звездочки. Если на велосипеде есть механизм сцепления, то ослабьте его. Накиньте цепь на переднюю звездочку, протяните конец через передний механизм переключения передач. Проверните педали так, чтобы конец цепи свисал вниз со звездочки на расстоянии около 10 сантиметров. Протяните другой конец через заднюю вилку рамы велосипеда и накиньте на самую большую звездочку кассеты. Опустите задний механизм переключения передач вниз.

Накиньте цепь поверх направляющего ролика, протяните через лапки механизма, оберните вокруг ролика натяжителя. Аккуратно отпустите механизм переключения передач.

3. Замер цепи

Необходимо убедиться, что цепь будет исправно себя вести при переключении на любую передачу, не повреждая другие части велосипеда. Для проверки цепь должна быть установлена на две самые большие звездочки, переднюю и заднюю. Даже если никогда не будете ездить на такой передаче.

Совместите два конца цепи и определите лишние звенья, которые необходимо удалить. Для фиксации цепи в таком положении используйте часть велосипедной спицы.

После того, как определена необходимая длина цепи, удалите ненужные звенья. Перекиньте цепь обратно на самые маленькие звездочки.

Внимание ! В полно-подвешенных горных велосипедах нужно убедиться, что длины цепи хватает при сжатии подвески

4. Соединение цепи

Для цепей фирмы Shimano необходимо соединить оба конца валиком. После установки, лишнюю часть валика отламывается плоскогубцами. У производителей SRAM и KMC между концами цепи вставляется специальное замковое звено, затем защелкиваются пластины. Для полного соединения используются специальные плоскогубцы, но можно воспользоваться следующим способом.

Прокрутите педали так, чтобы замковое звено оказалось посередине верхнего прохода. Затем придержите заднее колесо, чтобы оно не прокручивалось. Надавите на педали, и замковое звено окончательно сядет на свое место. Убедитесь, что цепь установлена корректно. Прокрутите педали велосипеда, используя все передачи.

Пошаговая инструкция

Элементы трансмиссии велосипедов большинства производителей, за редким исключением, совместимы друг с другом. Нужно только подобрать одинаковое количество скоростей трансмиссии и цепи. К примеру, для трансмиссии с девятью передачами понадобиться цепь, предназначенная на такое же количество скоростей.

1. Снятие старой цепи

Используя выжимку цепи, выдавите один из валиков (штифт, соединяющий звенья цепи) в нижнем проходе цепи. Если есть замковое звено, то достаньте его. После извлечения валика аккуратно снимите цепь с велосипеда.

При длительном использовании одной цепи без замен, возможно, понадобиться заменить и кассету.

2. Установка новой цепи

Переключите заднюю и переднюю передачи на самые большие звездочки. Если на велосипеде есть механизм сцепления, то ослабьте его.
Накиньте цепь на переднюю звездочку, протяните конец через передний механизм переключения передач. Проверните педали так, чтобы конец цепи свисал вниз со звездочки на расстоянии около 10 сантиметров. Протяните другой конец через заднюю вилку рамы велосипеда и накиньте на самую большую звездочку кассеты. Опустите задний механизм переключения передач вниз.

Лучшие статьи :  История корпорации alpine electronics

Накиньте цепь поверх направляющего ролика, протяните через лапки механизма, оберните вокруг ролика натяжителя. Аккуратно отпустите механизм переключения передач.

3. Замер цепи

Необходимо убедиться, что цепь будет исправно себя вести при переключении на любую передачу, не повреждая другие части велосипеда. Для проверки цепь должна быть установлена на две самые большие звездочки, переднюю и заднюю. Даже если никогда не будете ездить на такой передаче.

Совместите два конца цепи и определите лишние звенья, которые необходимо удалить. Для фиксации цепи в таком положении используйте часть велосипедной спицы.

После того, как определена необходимая длина цепи, удалите ненужные звенья. Перекиньте цепь обратно на самые маленькие звездочки.

Внимание
! В полно-подвешенных горных велосипедах нужно убедиться, что длины цепи хватает при сжатии подвески

4. Соединение цепи

Для цепей фирмы Shimano необходимо соединить оба конца валиком. После установки, лишнюю часть валика отламывается плоскогубцами.
У производителей SRAM и KMC между концами цепи вставляется специальное замковое звено, затем защелкиваются пластины. Для полного соединения используются специальные плоскогубцы, но можно воспользоваться следующим способом.

Прокрутите педали так, чтобы замковое звено оказалось посередине верхнего прохода. Затем придержите заднее колесо, чтобы оно не прокручивалось. Надавите на педали, и замковое звено окончательно сядет на свое место. Убедитесь, что цепь установлена корректно. Прокрутите педали велосипеда, используя все передачи.

Как происходит процесс натягивания цепи на обычном велосипеде

Таким термином обозначают веломеханизм, содержащий одну заднюю звезду. Технология здесь одна – осуществить смещение втулки заднего колеса. Подробный процесс описан ниже.

Перед началом подобной процедуры нужно убедиться в том, что цепь нуждается в подтяжке. Проводим обычный тест. Цепь просто натягиваем вниз насколько возможно. Если расстояние опущения больше чем 1,5 см, то регулировка необходима.

Обратная ситуация. Цепь не оттянулась даже 5 миллиметров. Значит она в состоянии «гитарной струны» и нуждается в немедленном расслаблении.

Алгоритм действий.

  1. Устанавливаем велосипед в ремонтную позу, колесами вверх.
  2. Болты и другие элементы, которые служат для фиксации заднего колеса нужно ослабить (откручивать полностью не нужно).
  3. Производим регулировку цепи, смещая колесо по отношению к звезде.
  4. Произведя нужное натяжение, оцениваем перпендикулярность оси втулки, ориентируясь на продольную ось самого велосипеда.
  5. Фиксируем колесо крепежными элементами.

Если же в силу каких-либо причин такую процедуру провести невозможно, нужно использовать выжимку для удаления ненужных звеньев и таким методом добиться нужных параметров изделия. Как это сделать – описано ниже.

Натяжное цепное устройство – как оно работает

Натяжитель устанавливается вместе с задним переключателем скоростей на велосипедах с многоскоростной открытой трансмиссией. Дополнительно могут ставиться на другие типы велосипедов, например, с планетарной системой управления. Простая конструкция этого устройства обеспечивает четкую фиксацию велосипедной цепи, а также защищает от слета в случае сильного вытягивания.

Оптимальное положение роликов натяжителя – параллельно задней системе звезд, то есть цепь ходит по нему прямо и без перекосов. В противном случае погнут держатель системы переключения. Для его выравнивания нужно схватить и потянуть все устройство (переключатель), а не только натяжитель.

Схема заднего переключателя с натяжителем

Можно ли сделать своими руками

Успок не обязательно покупать, реально сделать его своими руками. Чтобы сделать самостоятельно рокринг и крепление, в интернете много наглядных схем. А что касается креплений на перо, то модели, выполненные самостоятельно, выходят даже лучше, чем покупные. Мастера, вооружившись дрелью и лобзиком, собирают очень достойные варианты, которые справляются с основной функцией устройства и не дают цепи слетать. Простой в изготовлении, но эффективный успок изготавливают из светоотражателя.

Чаще всего мастерят:

  • Рокринг (частичный или полный) с ВВ монтировкой.
  • ISCG крепление с рамками. Делают своими руками, не используя металлообработку.
  • Ролики для передней (задней) звезды с частичным крепежом.
  • Рамки, защищающие цепь.

Проблемы в работе велосипедной цепи

Одной из наиболее распространенных проблем является провисание цепи. Этот процесс связан с тем, что оси во время движения постепенно изнашиваются, что приводит к провисанию цепи. Этот процесс фактически нельзя предотвратить, поэтому просто необходимо по мере удлинения удалять лишние звенья.

Для того, чтобы укоротить цепь понадобится для цепи и плоскогубцы:

  • Разъединяем цепь, снимаем выжимку.
  • Определяем количество лишних звеньев (оптимальным способом считают пропуск цепи через большие звездочки).
  • Удаляем лишние звенья по принципу разъединения цепи.
  • Соединяем цепь и проверяем ее подвижность.

Еще одной сложностью является проскакивание цепи: в зависимости от запущенности этой проблемы велосипедист может сталкиваться либо с незначительными неудобствами, возникающими во время езды, либо с серьезными сложностями, приводящими к вероятной потере деталей, травмам и авариям. Среди причин проскакивания цепи называют следующие:

  • Отрегулированность суппортов. На средних положениях это может привести к тому, что цепь будет перескакивать по звездочкам, а в крайних – заклинивать между рамой и звездочкой. Чтобы избежать подобных сложностей, необходимо своевременно отрегулировать суппорты: при этом не стоит забывать и о тех передачах, которые не часто используются (например, 1-1 или 3-9).
  • Износ цепи или ее составляющих. Критический пробег у велосипеда может составлять от 2 до 8 тысяч км: при достижении этих показателей цепь начинает соскакивать при повышенной нагрузке, затем все чаще и чаще. При этом можно заметить определенную разболтанность цепи, а также нехарактерную заостренность звездочек. Решить подобную проблему можно только полной или частичной заменой поврежденного элемента.
  • Наличие в цепи грязи или . Частички грязи, лед, трава или земля могут спровоцировать нарушения в работе цепи. Устранить проскоки в таком случае легко: достаточно всего лишь очистить и смазать цепь.
  • Скручивание или разрыв цепи. Скручивание – проблема легко решаемая, возникает при неудачном сплетении или извлечении заклинившей цепи. Для устранения необходимо найти поврежденное звено, аккуратно выгнуть цепь и распрямить дефект. Разрыв, конечно, требует более серьезных усилий: замены испорченной пары звеньев или всей цепи.
Лучшие статьи :  В каком случае покупка фетбайка будет оправданной

Как подобрать и установить успокоитель цепи

Успокоитель представляет собой простую конструкцию, изготавливаемую из металла высокого качества, которая предотвращает слёт звеньевого элемента. Для правильного функционирования его необходимо грамотно установить.

Порядок установки успокоителя:

  • демонтировать педали;
  • снять с велосипеда звёзды переключения передач. В некоторых моделях необходимо снять каретку;
  • самую крупную звезду, место которой займёт роклинг, необходимо установить на место средней;
  • закрепить конструкцию на местах кареточных выступов;
  • смазать все трущиеся элементы;
  • надеть цепь и правильно её натянуть.

Следуя вышеописанным инструкциям, можно понять, как на спортивном велосипеде натянуть цепь или сделать ту же операцию на более простом двухколёсном транспорте.

Цепь: выбор и грамотный уход

Для людей, которые еще помнят , несколько дико звучит предложение «выбрать новую цепь для велосипеда». Почему-то тогда цепи служили едва ли не дольше самого велосипеда. Ответ прост: в тех велосипедах была предусмотрена только одна скорость, потому цепь находилась постоянно в спокойном состоянии и не изнашивалась так быстро, как на современных велосипедах. Сейчас даже самый бюджетный железный байк оснащен возможностью переключения скоростей, что приводит к износу цепи. Современные цепи, без сомнения, прочнее и надежнее, если при такой эксплуатации они в состоянии выдерживать такие нагрузки.

Итак, пришло время заменять цепь на родном велосипеде: на что же стоит обратить внимание, какую именно цепь выбрать? Наиболее популярными производителями считаются
KMC, Shimano и SRAM. В линейках этих производителей можно найти цепи различной стоимости и различного качества

Все эти цепи легко заменяют друг друга и, если у велосипедиста есть желание, он может перебирать цепи до бесконечности, пока не найдет ту самую, которая будет его полностью устраивать.

Приобретая цепь, следует обращать внимание на маркировку: обычно фирмы закладывают информацию о качестве цепи в числовое обозначение модели. Например, CN-HG53 будет гораздо проще, чем CN-7701

Касета.

Для адекватной работы цепи важно уметь вовремя заметить тот момент, когда цепь уже требует замены или ремонта, но остальная трансмиссия еще цела и невредима. Чрезмерно изношенная цепь
не только грозит проблемами с ездой, но и постепенно «убивает» звезды: в таком случае менять придется не только саму цепь, но и достаточно дорогостоящий механизм – кассету, а иногда и систему

Максимально правдивым способом определения износа цепи следует считать не километраж (порой 100 км загородных прогулок по бездорожью и грязи сойдет за 1000 км спокойных городских велопрогулок), а длину 24 звеньев у цепи:

  • в нормальном состоянии этот показатель составляет 304,8 мм;
  • 306,5-307,5 мм – повод сменить цепь;
  • 307,5-308 мм – сигнализирует не только об изношенности цепи, но также и о проблемах со звездочками;
  • Больше 308 мм – серьезные сложности с цепью, кассетой и состоянием системы.

Еще одним способом «на глаз» выяснить, насколько изношена цепь, считается следующий: после установки цепи на большую звезду, ее следует легка оттянуть пальцами и проверить, сколько зубчиков видно на цепи. Если можно увидеть два зуба на звезде – цепь изношена, но еще пригодна для езды, а три зуба говорят о полной изношенности цепи и необходимости ее немедленной замены. Также посторонние звуки от смазанной цепи часто сигнализируют о ее изношенности.

Типы крепления

Есть три стандарта для крепления успокоителя цепи:

  • BB – крепление на каретку, которая прижимает успокоитель к раме велосипеда. Обычно используется для «бананов» и других частичных защит;
  • ISCG (International Standard Chain Guide) – крепление на раму болтами в трёх точках, расположенных по окружности. Диаметр окружности — 59,24 мм, расстояние между точками крепления — 47,77 мм;
  • ISCG 05 – стандарт, пришедший на смену предыдущему всего через два года. На текущий момент поддерживается всеми серьёзными производителями. Диаметр окружности — 73 мм, расстояние между точками крепления — 55,92 мм.

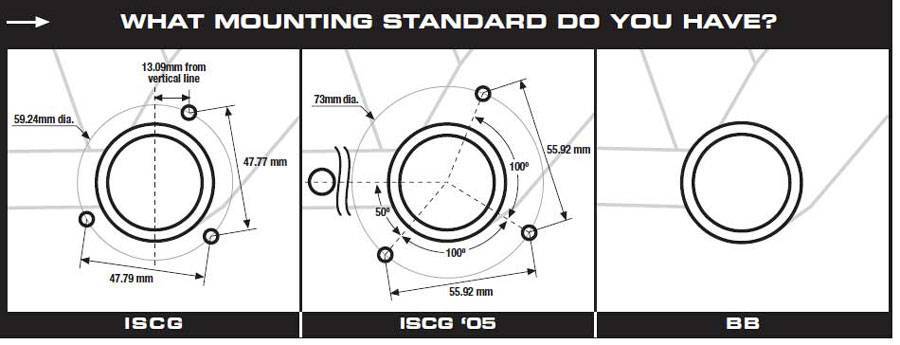

Схемы общепринятых типов креплений

Есть и другие стандарты, например, эксперименты от SRAM, но широкой поддержки они не получили.
