Особенности гидравлических тормозов для велосипеда

Дисковые гидравлические велосипедные тормоза: виды и особенности

Прокачка гидравлической системы

Причины «продувания» тормозов:

  • большой ход ручки тормоза при нажиме;
  • проваливание тормозного рычага;
  • плавное движение ручки, после срабатывания тормоза.

Подготовительные работы:

  • позаботиться о защите дисков и колодок от попадания масла;
  • ослабить хомут тормозного рычага.

Последовательность действий:

  1. Набрать в шприц жидкость.
  2. Выгнать имеющиеся пузырьки воздуха.
  3. Ввести раствор.
  4. Во избежание выскакивания клапана из корпуса — воспользоваться специальной уплотняющей подкладкой.
  5. Открутить входной ниппель и выполнить подачу жидкости, не допуская подтекания.
  6. Простучать трубки, чтобы «выгнать» лишний воздух из корпуса основного цилиндра.
  7. Закрыть входной ниппель и снять трубочку.
  8. Закрутить пробку.
  9. Поставить тормозную ручку в удобное положение.
  10. Очистить рулевую систему от остатков масла специальным раствором или технической салфеткой без ворса.

Безопасность езды на велосипеде напрямую зависит от качества тормозов. Выбирая велосипеды с гидравлическими тормозами, пользователь не только наслаждается легким и быстрым торможением во время езды. Он так же заботиться о себе и окружающих, находящихся по-близости.

Производители и ориентировочная стоимость дисковых тормозов

Как уже писалось выше, дисковая система тормозов делится на 2 вида: гидравлическую и механическую. Каждый тип обладает собственными техническими характерными особенностями, преимуществами и недостатками. Именно по этим критериям и устанавливаются цены. Естественно, немаловажную роль играет и компания-производитель. Условно ценовую политику дисковых тормозов можно разделить на 3 части:

  1. К самым дешевым относятся механические тормоза, стоимостью от 20 до 30 $. Это такие модели известных компаний, как «Tektro Novela», «Tektro Aquila», «SShimano» (AceraBR-M416-R). Комплектуются исключительно с ротором.
  2. Средние цены на тормоза варьируют в пределах 30 и 100 долларов. Это гидравлические модели таких производителей: «HAYES», «Tektro Draco», «Shimano», «XLC», «Magura» и «Avid Elixir». Выпускаются с наличием ротора и без.
  3. Самые дорогие и элитные гидравлические тормоза стоят от 100 до 525 $. Их изготавливают некоторые вышеперечисленные компании и «Formula», «SRAM».
Фирма производитель Тип привода Стоимость за штуку, рубли
СLARK`S 2P/160R гидравлический 6000
CMD-8 механический 2500
CMD-11R -//- 2100
Skeletal SX (комплект) гидравлический 13000
TEKTRO GEMINI -//- 4800
DRACO2 -//- 4750
Auriga Pro HD-M700 -//- 8300
Avid BB7 механический 5800
Shimano XTR BR-M965 гидравлический 6700
Deore M535 -//- 5000

Дисковые тормоза незаменимы при агрессивной езде. В городских условиях их применение бессмысленно, не стоит переплачивать и устанавливать их на обычные городские велосипеды. В крайнем случае, если выбор пал именно на них стоит купить их механическую разновидность. Если все же большинство ваших велотрасс лежит по пересеченной местности, тогда не стоит задумываться. Надо однозначно покупать дисковые гидравлические тормоза. Их стоимость компенсируется безопасностью езды.

Монтирование тормозов

Корпус тормозной ручки зажимается на руле с помощью хомутового захвата.

Ротор закрепляется на основе колеса, и вращается вместе с колесом. У велосипеда основой колеса является втулка. Для закрепления ротора нужна велосипедная втулка с резьбовыми креплениями для него, на одном из фланцев. К тому же нужно ставить втулки с фланцами увеличенного диаметра, для уменьшения длины спиц, чтобы повысить их прочность.

Тормозные линии не должны торчать по сторонам от рамы велосипеда, иначе их можно зацепить веткой, забором или собственной ногой, и если не порвать, то серьезно повредить внешнюю оболочку – рубашку троса. Лучше зажать все тросы в оболочке на раме и вилке велосипеда с помощью электромонтажных стяжек.

Калипер передних тормозов устанавливается на вилку, которая имеет внизу штанов (перьев) крепления в виде двух стоек с внутренней резьбой.

Задний калипер монтируется снизу на перьях заднего треугольника. Для закрепления заднего суппорта потребуется использовать адаптер.

Окончательно закреплять велосипедные суппорта нужно только после того как они будут отцентрированы относительно ротора. Поэтому подтягивать винты крепления калипера нужно в несколько подходов, и при нажатой тормозной ручке, проворачивая колесо на полный оборот.

Диагностика системы тормозов

Как и в случае с человеческим организмом, функционирующим как целостный механизм, перед устранением проблем с тормозами на велосипеде следует провести диагностику, чтобы определить степень их повреждения. Ведь если стерта колодка, от чего воздействие на диск становится значительно хуже, а эффекта остановки (должной) нет, то нужно заменить лишь ее, а не систему в целом. Итак, ниже приведен ряд диагностических мероприятий, необходимых для выявления причин «недуга» вашего велосипеда:

  1. Одной из причин неправильной работы тормозной системы может послужить деформация ротора. Поэтому снять его – первоочередная задача. Когда вы раскрутите фиксаторы, и снимите ротор, его необходимо положить на ровную поверхность, например зеркало. Внимательно осмотрите, насколько плотно и равномерно ротор прилегает к нему, а если заметите неровности – значит, их необходимо исправить.
  2. Демонтируем тормозные колодки, чтобы провести визуальный осмотр на предмет повреждений. Это действие происходит следующим образом: найдите на калипере расширение, а затем проворачивайте колодки до момента их снятия. Визуально определить износ их поверхности не составит труда. Так, на рисунке №4 видно, что колодка справа уже изношена полностью и требует незамедлительной замены
  3. Рисунок №4: определение износа колодок

Следующие «кандидаты на тщательный осмотр» это тросики и рубашки. Этот пункт подходит для тех видов транспорта, где используется механика. Проверить тросик необходимо на предмет надрывов волокон, деформаций и так далее. Что же касается рубашек – помните, что их функция состоит в защите от негативных факторов (скопление пыли, попадания влаги) тросика. А потому, трещины или разрывы здесь попросту не должны присутствовать. Оба элемента необходимо смазать перед установкой/заменой.
Для гидравлики тоже есть исключительно присущий такому типу системы тест – состояние гидролинии на предмет утечек

Важно понимать то, что при наличии протечек в гидравлике попросту может не оказываться должного давления на колодки, что выводит систему из строя автоматически. Вполне вероятны повреждения на гидролинии, которые выявляются при визуальном осмотре

Причем вовсе неважно сильное это повреждение, или же незначительное. Проверить необходимо и место стыка гидролинии, калипера и мастер-цилиндра. От ручки тормозов до поршня проходит шток – еще одно потенциальное место, откуда может стравливаться жидкость при повреждениях механического типа (на манжетах). После демонтажа тормозных колодок, необходимо провести проверку на предмет утечки на самом калипере.
Ротатор, как и сами колодки могут загрязняться в процессе эксплуатации велосипеда. Здесь скапливается и масло, и пыль, образуя твердые наслоения, мешающие работе системы. Проводить настройку тормозов, не очистив ротор и колодки от грязи – ошибочно. Сделать очистку можно при помощи наждачной бумаги, мелкозернистой. Но для этого понадобиться демонтировать обе детали, чтобы очистка была произведена максимально эффективно.
Финал – регулировка колеса. Оно не должно быть как-либо перекошено в сторону. Проверить это можно просто выставив велосипед на ровной поверхности, и произведя визуальный осмотр. Если колесо наклонено в сторону, его необходимо выровнять (ослабляем эксцентрик, затем регулируем колесо).

Лучшие статьи :  Велосипеды Woom

Комплекс таких мероприятий обязателен. Все это проводиться достаточно быстро, если у вас имеются все необходимые инструменты (отвертка, ключи). Далее переходим непосредственно к процессам регулировки и установки тормозов.

Гидравлические тормоза на велосипед: все плюсы и минусы

Гидравлические тормоза на велосипед действуют как и их механические собратья (дисковые и ободные тормоза). Отличается принцип работы только тем, что механические тормоза приводятся в действие при помощи тросика, а гидравлические работают при помощи специальной гидролинии.

При помощи этой гидролинии соединяются тормозные ручки и сам тормозной механизм, который может быть как механическим диском так и V-brake колодками.

Дело в том, что гидролиния наполнена маслом или тормозной жидкостью под давлением. С каждого конца гидролиния имеет по цилиндру. Во время нажатия тормозной ручки, посредством тормозного цилиндра, усилие передается к гидролинии и оказывает воздействие на второй цилиндр с другого конца гидролинии.

А уже этот цилиндр оказывает воздействие на ободные или дисковые тормоза, в зависимости от того, какими тормозами вы пользуетесь. Если ваша гидролиния заполнена тормозной жидкостью, необходимо помнить о том, что в этой жидкости содержатся ядовитые вещества, и она разъедает лакокрасочные покрытия. По этой причине, тормозную жидкость часто заменяют на масло.

Плюсы и минусы, которыми обладают гидравлические тормоза.

Основным преимуществом, именно благодаря которому владельцы гидравлических тормозов их и используют, является очень точное торможение, четкое и с высокой скоростью реагирования.

Если длительное время использовать механические тормоза, то в них либо сотрутся колодки, либо произойдет разрыв тросиков. Если же вы пользуетесь гидравлическими тормозами, то эти проблемы вас касаться не будут.

В тормозной системе такого типа, основное – это чтобы трубка с тормозной жидкостью или маслом не перегибалась, ну а если трубка повредится, то тормоза и вовсе могут перестать выполнять свои функции.

Остальные показатели гидравлики не позволяют усомниться в их превосходстве, а это говорит о том, что в скором времени гидравлика станет наиболее распространенной тормозной системой.

Поскольку благодаря гидравлической тормозной системе велосипедист лучше чувствует тормоз и реакция на нажатие ручки тормозов становится более четкой, гидравлику часто устанавливают на мощные велосипеды.

Например, на велосипеды, предназначенные для катания в стиле фрирайд или триал. Велосипеды такого класса используют при экстремальном катании, в котором быстрота реагирования тормозной системы велосипеда на действия велогонщика – это один из наиболее важных моментов.

Среди недостатков стоит отметить сложность в ремонте. К примеру, если вы пробили гидросистему где-то далеко за городом, то это существенная проблема, устранение которой является весьма и весьма проблематичным.

Если такая ситуация случится во время каких-либо соревнований, то, скорее всего, вы окажетесь на последнем месте. Также к недостаткам можно отнести и то, что установить багажник при установленной гидросистеме, будет довольно проблематично, потому что гидросистема мешает багажнику.

Также, возникают некоторые проблемы и со снятием и одеванием колес на велосипед – следует выполнять данные действия предельно аккуратно, так как можно повредить гидравлическую систему, а тут, само собой, хорошего мало.

Рейтинг лучших дисковых гидравлических тормозов

Рейтинговый список тормозных систем 2019 сформирован на основании реальных испытаний каждой из приведенных моделей. Список лучших моделей выглядит следующим образом:

  1. Formula T1;
  2. HAYES DOMINION A4;
  3. FSA Afterburner;
  4. SRAM Guide R.
  5. Shimano XTR

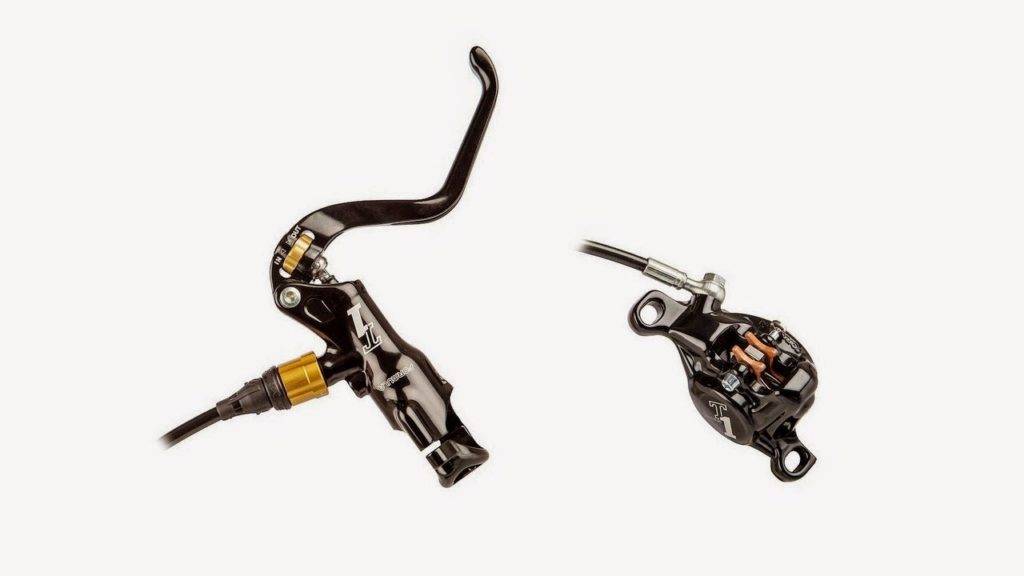

Formula T1

Конструкция системы T1 от Formula гарантирует лучшую эффективность при небольшой массе. Точка контакта определяется четко, но не очень податливая, палец устает. Но, если привыкнуть к этой системе, она станет отличной и надежной помощницей на разного качества дорогах. Есть недостаток: на длинном спуске тормоза издают негромкий визжащий звук. Если такое повизгивание велосипеда вас не раздражает, считайте, что минусов у данного представителя класса нет.

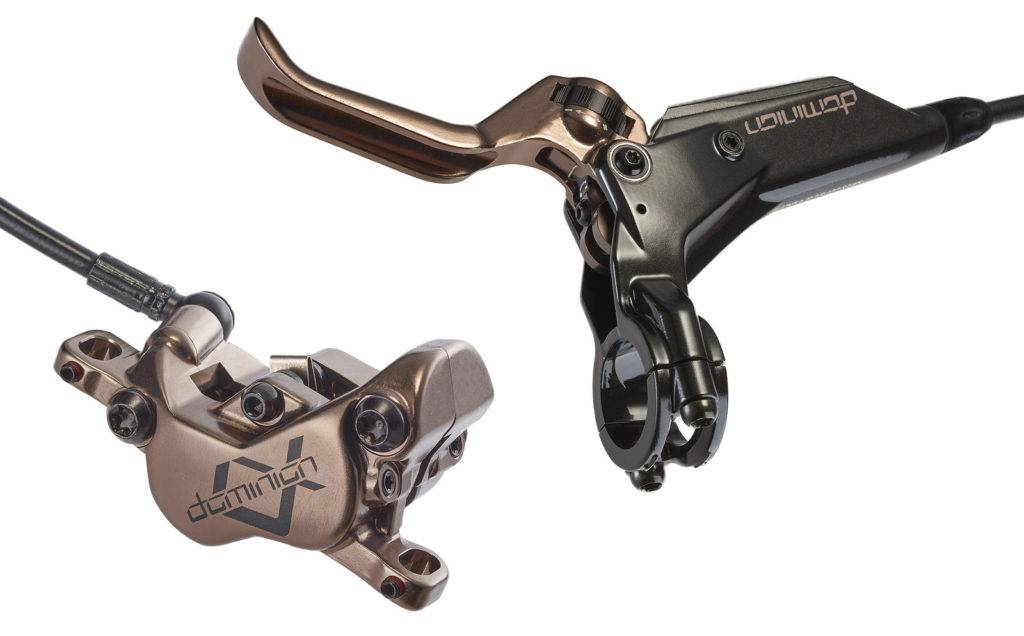

HAYES DOMINION A4

После нескольких лет молчания Хейс вернулся с созданием своего нового дискового тормоза Dominion A4. Hayes имеет долгую историю в мире горных велосипедов и отвечает за создание дисковых тормозов много лет. В 2019 году они вводят полностью новый дизайн тормоза 4 поршневой.  Благодаря использованию различных систем сбора данных они определили, что снижение конечной мощности тормоза поможет увеличить диапазон полезной мощности для гонщиков.

FSA Afterburner

Эта модель тормоза удобна, эргономична, а также неприхотлива и надежна, подобно японскому самураю. Однако, при циклической нагрузке (нагревании) система уменьшает результативность торможения и не любит сырости. Мощность и плавность торможения велобайка – выше всех похвал, лучшая в своей ценовой нише.

SRAM GUIDE R

Модель на 4 поршня с удобным рычагом. Ход его можно отрегулировать даже без использования инструментов. Мощность тормоза отличная, в условиях сырости система работает даже лучше. В целом, покупатели велосипедов оценивают модель на «отлично». Это серебряный призер по рейтингу.

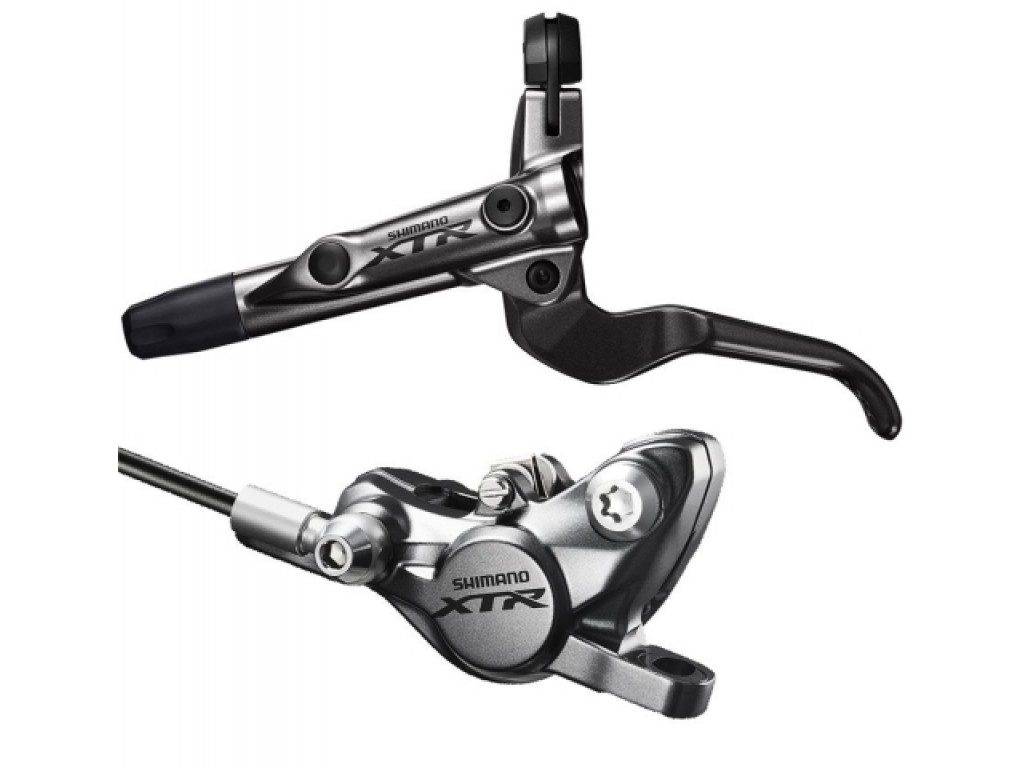

SHIMANO XTR

Пафосная дорогостоящая модель с отличными характеристиками – лучшая в нашем рейтинге. Регулируемая ширина хвата ручки, удобная точка контакта, высокая мощность, плавность торможения – все это преимущества данной системы. Есть и минус: быстрый износ тормозных колодок на продолжительных спусках. Особенно эта модель пришлась по душе поклонникам эндуро и даунхилл дисциплин.

Устройство дисковых тормозов на велосипеде

Дисковые тормоза завоевывают день ото дня все большую популярность. Они могут быть передними и задними, механическими и гидравлическими. То, как устроен дисковый тормоз, делает этот тип конструкции очень востребованным.

Стальной диск, или ротор, размещается на втулке обычно с левой стороны. Калипер, устройство, сжимающее ротор тормозными колодками, крепится также к втулке. Тормозное усилие передается при помощи тросика или гидролинии, идущих от тормозной ручки на руле.

1. Механические дисковые тормоза. В этой конструкции используется такой же трос, как, например, в «Ви-брейках». Простотой инженерного решения и объясняются плюсы и минусы этой схемы передних тормозов велосипеда.

Минусы:

  • частое растяжение и заедание троса;
  • большое количество трущихся частей, и, как следствие, необходимость частой замены комплектующих;
  • уровень модуляции хуже, чем в гидравлике.

Преимущества:

  • возможность ремонта «на коленке» благодаря простоте конструкции дисковых тормозов велосипеда;
  • относительно низкая цена.

2. Гибридные дисковые тормоза. Их схема работы объединяет в себе принципы механики и гидравлики. Если подробнее, то тормозное усилие на гидравлическую часть тормоза передается с помощью тросика.

Такой тип мало распространен: считается, что его преимущества по отношению к чистой механике недостаточно велики по сравнению с разницей в цене.

Лучшие статьи :  Что такое фэтбайк и в чем его преимущества

3. Гидравлические дисковые тормоза. Дисковый тормоз состоит из средства передачи тормозного усилия и самого тормоза. Тормозное усилие передается по специальной трубке высокого давления. Нажатие на ручку заставляет главный тормозной цилиндр давить на жидкость в трубке, от чего давление передается тормозному цилиндру в суппорте.

Минусы:

  • высокая возможность протечки;
  • высокая цена;
  • сложность ремонта и настройки;
  • большой вес.

Плюсы:

  • высокая эффективность при правильной настройке;
  • передача тормозного усилия практически без изменений, то есть отличная модуляция.

То, как устроены гидравлические тормоза на велосипеде, делает их лучшим выбором для горных велосипедов высокого класса.

Механические и гидравлические тормоза

Гидравлические и механические тормоза разнятся методом передачи усилия от тормозных ручек.

В механическом типе усилие от ручки передается посредством тросиков. При нажатии они натягиваются, и тормозная система прижимает колодки.

Работа гидравлических тормозов основана на изменении давления жидкости в шланге. Нажимая на ручку, велосипедист увеличивает давление, за счет чего специальный цилиндр возле колодки выталкивает ее, прижимает к диску или ободу.

«Гидравлика» определенно лучше «механики». Она позволяет плавно и быстро передать усилия, то есть получается притормаживать постепенно, а при необходимости затормозить практически мгновенно.

Существенным минусом гидравлических тормозов является их высокая стоимость. Ну и отремонтировать их сможет только профессионал, а в походных условиях это и вовсе малореально. Поэтому для длительных путешествий надежнее будет «механика». В остальных случаях, если финансы позволяют, выбор стоит делать в пользу «гидравлики».

Замена тормозных колодок

Плохая работа дисковых гидравлических тормозов может быть обусловлена следующими причинами:

  • повреждение или загрязнение гидролинии или попадание внутрь ее воздуха;
  • полное истирание тормозных колодок;
  • загрязнение колодок или диска.

В первом случае требуется замена гидролинии или прокачка гидравлического тормоза, со вторым и третьим случаем разобраться проще.

Во-первых, внимательно осмотрите тормозные колодки. Все производители прописывают их минимальную толщину, при которой эффективность торможения не снижается. Кстати, неравномерность истирания левой и правой колодок говорит о том, что ротор не отцентрирован относительно калипера.

По мере истирания колодок клапаны придвигаются ближе к ротору, поэтому перед установкой новых колодок следует их слегка раздвинуть и заново отрегулировать их положение. Вся процедура замены состоит из следующей последовательности шагов: 1. Установите велосипед на ремонтный стенд и снимите колесо.

2. Удалите стопорное кольцо и выкрутите крепежный болт.

3. Вытащите старые колодки по направлению от оси втулки колеса. Запомните расположение возвратной пружины между колодками – она разжимает их после окончания торможения.

4. Тщательно очистите поверхность клапанов и внутренность калипера. Используйте специальную техническую ткань, не оставляющую ворсинок, и мягкий очиститель, например, изопропиловый спирт.

5. При помощи пластикового рычага, например, монтажки для замены камер, вдавите оба клапана в калипер. Чтобы правильно установить клапан, нужно надавливать на его центр, а не на край.

6. Установите между новыми колодками возвратную пружину и вставьте их в машинку.

7. Закрутите крепежный болт и установите стопорное кольцо.

8. Почистите тормозной диск и поставьте на место колесо. Проверьте правильность расположения ротора, колодок и работоспособность всей системы.

Новые колодки могут потребовать период «адаптации», поэтому в первое время обновленными тормозами следует пользоваться аккуратно.

В заключение следует сказать, что всю работу следует проделывать чистыми руками. Также, чтобы тормоза меньше загрязнялись, следует закрывать их при смазке цепи. При комплексном обслуживании велосипеда тормозная система ремонтируется в последнюю очередь.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место Имя Записано Баллы Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15
  1. С ответом

  2. С отметкой о просмотре

РАЗЛИЧИЕ ПО УРОВНЮ ТОРМОЖЕНИЯ

Если все предыдущие вариации и различия гидравлических тормозов относились к общему конструктиву и имели посредственное (если вообще имели) отношение к качеству и уровню тормозов, то дальше мы рассмотрим различия, влияющие на уровень системы.

СТРУКТУРА РОТОРА

Роторы бывают:

  1. Однослойный – наиболее бюджетный вариант роторов, состоящий из цельного стального диска;
  2. На пауке – состоит из нескольких элементов, скрепленных между собой. Паук (внутренняя часть диска) обычно изготавливается из алюминия, для лучшего рассеивания тепла, выделяемого от трущихся об диск колодок;
  3. Плавающий – тот же ротор на пауке, но крепление паука к тормозной площадке осуществляется по средствам специальной заклепки. Такая система крепления элементов ротора призвана повышать отвод тепла за счёт просвета между скрепляемыми слоями диска.

РАЗМЕР РОТОРА

От диаметра ротора напрямую зависит скорость торможения.

Основные распространенные варианты:

  • 140 мм.
  • 160 мм.
  • 180 мм.
  • 203 мм.

Чем больше диаметр ротора, тем больше его вес, выше стоимость и выше нагрузки на скручивание, передающиеся раме, вилке, спицам колеса велосипеда.

Потому просто взять и поставить на свой велосипед самые большие 203-е диски – нельзя. Есть рекомендации производителей, как рам, так и вилок. Да и особого смысла нет ставить такие лопухи (хоть и выглядящие красиво и агрессивно) на кросс-кантрийный или прогулочный велосипед.

ПО ТИПУ КОЛОДОК

Колодок бывает множество различных, как по материалу изготовления, так и по форм-фактору. Но на силу торможения влияет именно материал трущейся об ротор площадки колодки.

Разновидности, расположенные по нарастающей мощности торможения:

  • Органические – хорошая модуляция, но относительно слабое трение (слабая мощность торможения);
  • Полуметаллические – достаточно хорошая модуляция, более высокая мощность торможения;
  • Металлические – средняя модуляция, высокий уровень фрикционных свойств;
  • Керамика – наивысшие фрикционные свойства, но крайне дорогие и редко используемые райдерами.

ПО КОЛИЧЕСТВУ ПОРШНЕЙ

Магура представила новые 4х поршневые тормоза

И наконец наиболее дорогостоящая конструктивная вариация – количество поршней. Вариация, которая относится непосредственно к гидравлическому контуру и вносит собой изменения во всю систему распределения усилий.

Для гидравлических тормозов их существует несколько:

2 поршня – по одному с обоих сторон ротора. Классический самый распространенный вариант. Используется на большинстве велосипедов и большинстве велодисциплин. Покрывает категории от самых бюджетных до топовых систем. Мощности двух поршней обычно хватает с головой для большинства райдеров; 4 поршня – по два с каждой стороны ротора. Выбор для нуждающихся в исключительной мощности торможения. Используются в основном в экстремальных видах дисциплин: даунхилл, эндуро, фрирайд

Кроме отменных свойств торможения здесь важно и то, что в этой конфигурации происходит более эффективное тепло отведение. А это важный нюанс для любителей экстремальных спусков, когда и ротор, и калипер раскаляются настолько, что у обычных тормозов теряется эффективность и ручка тормоза может начать просто проваливаться без сжатия колодок; 6 поршней – крайне редкая конструкция и производится в основном братьями китайцами. Кроме устрашающего вида, других преимуществ не имеет

Кроме устрашающего вида, других преимуществ не имеет.

Виды тормозов дисковых

Существует три разновидности:

  • механические;
  • гидравлические;
  • гибридные.

Дисковые тормоза на велосипед (механические) напоминают ободные: у них есть трос, подтягиваемый устройством рычажным приводным, благодаря которому колодки и прижимаются. Выполнено такое механическое устройство может быть в виде винта ходового, клина, кулачка.

Два последних схожи конструктивно, но передвигается кулачковый по оси, а клиновый вокруг нее проворачивается. Движение колодок с тросом происходит в параллельных плоскостях.

Дисковые тормоза на велосипед (гидравлика) составляют центр управления, выполненный в форме цилиндра, и поршень. Устанавливают их в ручке тормоза (на руле байка). Они управляют колодками, которые соединяются прочным рукавом между собой. Внутри износостойкого рукава течет масло. Расширительный бочок у многих моделей отсутствует, поэтому обслуживание достаточно сложное, требующее определенного инструмента и навыков.

В гибридных дисковых тормозах на велосипед механика совмещена с гидравликой, состоящей составляют которую два поршня, омываемых маслом: один — регулирующий, второй – силовой. Цилиндры находятся в тормозном корпусе, а трос воздействует на поршни при помощи рычага.

Рекомендуем:

  • Скрип тормозов: как его избежать и устранить
  • Проблемы с цепью велосипеда и их устранение
  • Какие выбрать тормоза велосипеда

Обслуживание и ремонт

Ремонтные работы байка нужно начинать с проведения диагностики, с последующими действиями:

  • демонтаж проблемного колеса;
  • чистка тормозной машинки;
  • открыть рабочие поршни;
  • устранить неисправности;
  • осмотреть поршневую систему на предмет протеканий;
  • заменить поршни и уплотнительные кольца (в случае потребности);
  • провести осмотр всей гидравлической линии, исключив наличие повреждений.

При ремонте гидравлической системы, нужно помнить о мерах предосторожности:

избегать попадания жидкости на кожу и в область глаз, т.к. токсичность вещества, вызывает сильное отравление и может причинить вред здоровью.

КАК НАСТРОИТЬ ДИСКОВЫЕ ТОРМОЗА НА ВЕЛОСИПЕДЕ: ИНСТРУКЦИЯ

Настройка дисковых тормозов на велосипеде не есть сложным процессом. Сейчас сами в этом убедитесь. Давайте выясним, как настроить дисковые тормоза на велосипеде самостоятельно, не обращаясь за помощью к специалистам:

  1. Закрепив колесо, следует отцентровать калипер по отношению к ротору посредством подбирания и установки между креплениями на раме и калипера шайб различной толщины, что есть в комплекте.
  2. Положение калипера изменяется от того, насколько сильно затягиваешь болты. Соответственно толщину и количество шайб нужно будет подбирать до доли миллиметра.
  3. В случае, когда ротор соприкасается с обеими колодками и происходит трение, колодки нужно развести. Для этого, слегка выкрутите специальный шестигранник на калипере, при этом тормоза станут срабатывать позже.
  4. Если вы хотите добиться меньшего хода тормозной ручки, шестигранник нужно вкрутить. Возможно, дело в неровном тормозном диске, который придется выравнивать.
  5. Во время проведения робот не стоит переворачивать велосипед, чтобы избежать попадания воздуха в систему. Также не нажимайте ручку, если в системе нет масла, а ротор не стоит между тормозных колодок, иначе они сожмутся, после чего придется снимать калипер и разжимать тормозные колодки отверткой.
  6. Когда все операции завершены, еще раз подтягиваем все болты. Проверяя роботу, внимательно следим, чтобы тормозной диск не перекашивался и не смещался во время нажатия на тормозную ручку.

РЕГУЛИРОВКА МЕХАНИЧЕСКОГО ДИСКОВОГО ТОРМОЗА

  1. Поскольку механические дисковые тормоза более чувствительны к смещению оси колеса, болты или эксцентрики стоит затягивать непосредственно сидя на велосипеде или прижимая передний амортизатор. В противном случае в дальнейшем, совершая небольшие прыжки, при езде может появиться трение ротора о колодку.
  2. Сильно прикручиваем переходник. Калипер устанавливаем, используя инструкции приведенные выше. Одну из колодок выдвигаем посредством вкручивания на пол оборота винта, что регулирует ее положение.
  3. В тормозных системах Hayes, перед выполнением этой операции, нужно выкрутить блокирующий шестигранник, а после того, как вся настройка будет завершена, вернуть в исходное положение.
  4. Аккуратно прижимаем калипер к ротору, чтобы его плоскость совпала с плоскостью неподвижной колодки.
  5. Затем попеременно подтягиваем болты крепления калипера. Действия, приведенные выше, проводим с отсоединёнными рубашкой и тросиком. Следите за тем, чтобы плоскость колодки не сместилась относительно плоскости тормозного диска.
  6. Затягиваем оба шестигранника и возвращаем регулировочный болт колодки в исходное положение.
  7. После этого прокручиваем колесо, проверяя на наличие трения. Если трения нет, статичную колодку можно немного выдвинуть регулировочным болтом и наоборот.
  8. Прижимаем подвижную колодку, подтягивая рычаг, к которому крепится тросик. Ротор при этом будет слегка смещаться к статичной колодке, но незначительно!
  9. Ставим тросик и рубашку в нужном положении в рычаге, внешняя колодка должна быть прижатой. Слегка притягиваем соответствующий болт.
  10. Аккуратно нажимаем на ручку тормоза до начала рабочего хода, от чего трос станет в нужное положение в рычаге. Крепление троса затягиваем и проверяем на наличие трения колодки. Немного закручиваем регулировку на ручке, если колодка трет и наоборот.

Тормоза нужно настраивать так, чтобы регулировка на ручке была выкручена минимально, потому, лучше поправить положение тросика на рычаге калипера. Так резьба ручек будет сохранена от повреждений.

https://youtube.com/watch?v=upgqenu0BNQ

Что в итоге выбрать

Проведем аналогию с трансмиссионным вопросом: подыскивая лучшие задние переключатели для велосипеда , вы отталкиваетесь от характера езды. То есть дорогущую и сверхлегкую систему Shimano Deore XTR на походный байк никто не ставит, потому как по асфальту и легкой грунтовке обычной Deore хватает с головой.

Соблюдайте данный принцип и в вопросе с тормозами, а также в том, какой велосипед лучше, Стелс или Форвард . Для покатушек по парку в выходной день механика подойдет – привыкнуть к ней можно, длится этот процесс недолго. А вот на каждый день лучше взять гидравлику, ведь за ней превосходная отзывчивость.

В серьезной сфере применения комментарии излишни. Для велотуризма вы просто не купите байк дешевле 30 000 рублей, поскольку понятие «надежность» коррелирует с суммой не менее 500$. Поэтому здесь, как и в случае с серьезным кросс-кантрийным направлением, гидравлический тормоз – монополист.

Заключение

Подводя итог всему вышеперечисленному, можно сделать вывод, что дисковые тормоза имеют практическую ценность при более агрессивной езде. Во время обычных городских велопрогулок их практическая ценность равна нулю, так как они не используются в полном объеме, и нет смысла приобретать дорогие дисковые тормоза.

Однако если вы все-таки решили приобрести такие тормоза, то лучше покупайте механические, так как они являются золотой серединой для многих велосипедистов.

Конечно, если вам нужна высокая мощность торможения, то лучше гидравлических тормозов вы не найдете. Такие тормоза используют в экстремальных видах велоспорта (например, даунхилл). Конечно, они значительно дороже, но это того стоит.

Лучшие статьи :  Как настроить и отрегулировать дисковые тормоза на велосипеде
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
