Гибридное переключение передач.

В гибридном переключении передач одновременно используется планетарная втулка с обычным переключателем передач. Гибридное переключение передач можно использовать с любой планетарной втулкой с трещоткой. Для этого придётся установить двойную или тройную ведущую звёздочку, а также натяжитель цепи. В качестве него можно использовать задний переключатель скоростей без манетки и троса. Гибридное переключение скоростей позволит использовать преимущества быстрого переключения планетарной втулки, необходимого в городе, и получить набор «резервных» передач. У некоторых втулок ширина пазов достаточна для установки двух модифицированных кассетных звёздочек, переключаемых задним переключателем. Звёздочки 13/15 или 18/21 разбивают широкие шаги трёхскоростных втулок точно пополам. Используйте узкую цепь и предназначенные для неё звёздочки.

Sturmey-Archer и SRAM выпускают 3-скоростные втулки со шлицами, совместимыми с 8-, 9- или 10-звёздочными кассеты. Эти втулки особенно полезны на велосипедах, на которые нельзя установить передний переключатель, и на велосипедах с маленькими колёсами, где благодаря дополнительному повышению передаточного отношения планетарной втулкой становится ненужной большая ведущая звезда.

Продавались оригинальные кассеты с гибридной системой переключения SRAM, которые отлично работали. Но я предпочитаю пользоваться другими комбинациями. Оригинальную 8-скоростную кассету Shimano CS‑HG50‑8, 11-13-15-17-19-21-24-28, особенно хорошо устанавливать на велосипед с маленькими колёсами. Кассета 13-15-17-19-21-23-26-30 позволяет достичь передач, похожих на обычные дерайлерные трансмиссии с передней системой на велосипеде с большими колёсами. В комбинации с втулками Sturmey-Archer позволяет добиться равномерно распределённого диапазона передач. При желании вы можете собрать свою собственную комбинацию.

Для использования 8-скоростных кассет вам потребуется 8-скоростная цепь и 8-скоростной переключатель (или 9-скоростной переключатель с альтернативным подведением троса).

Хорошая 9-скоростная (кастомная) комбинация: 13-15-17-19-21-23-25-28-32 и 11-13-15-17-19-21-24-28-32. Ведущую звезду в любой гибридной системой передач с планетарной втулкой, установленной на прямую передачу, необходимо подбирать с передаточным отношением около 75 дюймов (6,0 метров хода, 5,5 соотношение хода) или немного выше. Это если вам больше важна максимальная эффективность на высоких скоростях, а не низкие передачи для подъёмов. Пытайтесь чаще использовать прямую передачу планетарной втулки, переключаясь в основном на дерайлере. Передачи на планетарной втулке втулки используйте тогда, когда не хватает диапазона или когда требуется быстро понизить или повысить передачу.

Учтите, что на некоторых планетарных втулках нельзя добиться низких передач даже в гибридной системе, так как существуют жесткие ограничения по максимальному вращательному моменту. Обычно производители указывают максимально допустимое соотношение передней звезды к задней, которое на самом деле значительно завышено. В большинстве случаев выход за допустимые рамки не приведёт к поломке втулки, особенно при установке маленького заднего колеса и равномерном педалировании.

Виды фиксации звезд на кассете

Возвращаясь к стандартным, круглым кассетам, следует отметить их отличие от трещоток, заключающееся в том, что по разному могут крепиться на барабанах. Таким образом, можно условно разделить велосипедные кассеты на такие виды как:

  1. Разборные, на едином барабане с разделителями. Название этого типа крепления уже дает подсказку о способе фиксации звезд: все они закрепляются на едином барабане, а между ними, в качестве перегородок, имеются спейсеры, обеспечивающие отсутствие взаимодействия между соседними шестернями. У этого вида фиксации есть и преимущества, и недостатки. Так, при частом засорении звезды можно с легкостью разобрать и почистить, заменить одну или несколько шестерней, если в том возникла необходимость. Но при этом, нельзя упускать из виду постоянную нагрузку на барабан.
  2. На пауке. Этот способ фиксации чаще применяется на велосипедах, с целью снизить общий вес конструкции. На фото видно как именно крепятся звезды
  3. На нескольких пауках. Конструкция достаточно интересная, так как крепится не только на нескольких пауках парами, но при этом маленькие звезды фиксируются отдельно на барабане. Такой метод сборки позволяет оперативно разобраться с внезапно возникшими трудностями, необходимостью очистки или разборки.
  4. Еще один уникальный тип фиксации, получил название Open-Glide. Он подразумевает фиксирования набора звездочек на одну большую шестерню. К положительным сторонам следует причесть возможность замены и долговечность эксплуатации, а также малый вес. Но цена придется по карману далеко не каждому любителю.
  5. X-Dome мало отличается от своего предшественника и типом крепления, и внешним видом. Больше отличия состоят в фирме, а точнее названии.
Лучшие статьи :  Путешествия на велосипеде

От типа крепления во многом зависит удобство обслуживания. Так, можно сделать вывод, что самый простой вариант все же первый. Да, барабан в разборном типе крепления страдает от повышенной нагрузки, но в то же время, при умеренной езде, он вполне долго эксплуатируется, а замена деталей – элементарная.

Конструкция велосипедной звездочки

Механизм внешне имеет несколько звезд разного размера, который фиксирован с втулкой. После этого все соединяется контргайкой.

Варианты звёздочек:

  1. Обыкновенный вариант – звезду между собой соединены шпейсером, выполненным из пластика;
  2. Кассета паук – кассеты, выполненные в виде звёзд, зафиксированные на алюминиевом каркасе;
  3. На нескольких пауках – устройства, которые имеют высокую стоимость и обычно устанавливаются на профессиональных и дорогих моделях. Внешний вид имеет 2 паука, которые соединяются наборами звезд;
  4. X-Dome – монолитная система, которая соединяет барабан с крышкой с противоположной стороны;
  5. OpenGlide – наиболее актуален у шоссейных велосипедов.

Переключение передач на велосипеде

Любой велосипедист должен знать как правильно переключать скорости на велосипеде. Когда детям покупают велосипед, то они всегда интересуются, а сколько же у него скоростей. И чем больше число скоростей, тем лучше.

Но опытные велосипедисты знают, что скорость-то у велосипеда зависит от седока, вернее, от работы его мышц.

А исскуство грамотно переключать передачи — это качество хитрых профессионалов, которое позволяет выжать из машины в условиях пересеченной местности максимально возможные ресурсы.

Раньше было просто: у дорожного велосипеда была одна скорость.

Если же подъем затяжной, то велосипедист едет в гору до того момента, пока может вращать педали. Затем слезает с велосипеда и гордо идет рядом до вершины, чтобы снова продолжить путешествие вниз.

У современных велосипедов существует два блока шестеренок — передний (ведущие звезды) и задний (ведомые звезды)

Крайне важно научиться в зависимости от характера езды выбирать верную передачу. Для начала следует усвоить несколько простых правил переключения передач:

  1. Не нужно переключать передачи на неподвижном велосипеде. Это может привести к поломке переключателей.
  2. Переключать передачи следует ещё до того, как у вас упала скорость перед труднопроходимым участком (например, песком или рыхлым снегом) или на подъёме.
  3. Переключая передачи, не нужно сильно педалировать. Переключаться наиболее просто, если на цепь не поступает нагрузка и имеется запас по скорости.
  4. При переключении нужно следить не образовался ли сильный перекос цепи. То есть, не следует использовать большую переднюю звездочку и большую заднюю. Реально следует использовать передачи: с маленькой звездой спереди до 4-5 звезды сзади, со второй передней — с 3-ей (2-ой) по 6-ую (7-ую), и с большой спереди — с 5-ую по последнюю 8- (9)-ую.

Теперь поговорим о выборе звезд. Нельзя зараннее точно сопоставить ту или иную передачу конкретным дорожным условиям. Конечно существует много формул, графиков и таблиц, но большая часть из них подсчитана для шоссейных велосипедов, хорошей погоды и гладкого асфальта. Стоит условиям измениться, и все расчеты насмарку.

Выбор передач зависит от дороги или ее отсутствия, уклона трассы, температуры, состояния грунта, давления в шинах, ветра, от физического состояния велосипедиста, уровня адреналина и сахара в крови. Имеются и другие критерии, на которые могут ориентироваться велосипедисты. Один из них — частота педалирования.

Известно, что оптимальная частота педалирования при движении по горизонтальной поверхности — например, у шоссейников — составляет в среднем 95 — 115 об/мин, а у кросс-кантрийщиков эта величина уже будет 70 — 90 об/мин. Но для любителей и велотуристов это всего лишь ориентир, а не правило.

Лучшие статьи :  Худеем, катаясь на велосипеде

Медленный темп езды при больших передачах весьма вредно сказывается на состоянии коленных суставов. Если крутить педали очень часто, то снизится эффективность езды и быстрее наступит усталость. В тяжелых дорожных условиях (езда по грязи, песку, траве или снегу) передачи понижены из-за того, что требуется запас крутящего момента.

Технические возможности переключателей не всегда позволяют резко перебрасывать цепь с малых звезд на большие. Для горных походов с рюкзаками обычно достаточно набора передних звезд, например, в 48, 38 и 28 зубов.

При езде протви ветра или в гору нужно переключаться на «пониженные передачи» близкие к 1:1). При этом наборе передач увеличивается частота педалирования, но падает скорость. При езде по равнине для поддержания скорости соотношение передач может быть 4:1.

Даже спортсмены не используют передачи более 5:1, а предпочитают наращивать частоту педалирования.

В 1985 году в США Джоном Говардом был установил рекорд скорости 245,077 км/час. Он же впервые на велосипеде преодолел за один час 241 километр. Уже через десять лет его мировой рекорд скорости на велосипеде побил Ромпельберг Фред из Нидерландов, показав результат 269 км/час.

Многие начинающие велосипедисты избегают часто переключать скорости и даже при езде против ветра оставляют цепь на большой ведущей и маленькой ведомой шестернях. Их езда больше напоминает маневры парусника против ветра.

На малых передачах необходимо педалировать с частотой 80-90 об./мин.

Таким образом, можно дать некоторые рекомендации:

  1. В начале сезона рекомендуется проехать не менее 200-300 км на пониженных передачах и с высокой частотой педалирования.
  2. Утреннее «вкатывание» лучше начинать с пониженных передач в течение 15-20 минут.
  3. Длительной езде на велосипеде способствует равномерная частота вращения педалей в удобном для велосипедиста темпе. Грамотно подбирая передачи, этого можно достичь даже на холмистой трассе.

Приводы Shimano и SRAM

В мире переключателей есть два де-факто монополиста. Как минимум, в области стандартов. Бывают, конечно, уникальные вещи от Specialized и других VIP-марок, но большинство байков оснащается аксессуарами по стандартам этих двух производителей.

Shimano продвигает свои типы креплений. В первую очередь, это практически признанный за всеобщий стандарт E-Type с креплением на кареточный узел. SRAM, в свою очередь, предлагает несколько видов креплений на раму.

Основное же отличие и главная причина несовместимости при замене устройств от Shimano и SRAM – это «передаточное число» тросика от манетки, установленной на руле. В случае SRAM сдвиг на одну позицию означает движение тросика на 2.5 мм, а в моделях от Shimano этот сдвиг составляет 5 мм движения троса. Таким образом, эти виды устройств не могут быть взаимозаменяемыми.

К слову, до сих пор нет единого мнения о том, какой стандарт эффективнее. Одни отмечают, что ход Shimano более чёткий, а другие – что SRAM надёжнее и легче в эксплуатации. Какие мнения более «правдивы», решает только практика.

Словарь велосипедных терминов

«Чейнринг» (передняя звезда): зубчатое кольцо спереди цепного привода, прикрепленное бонками (заклепками) или болтами к шатуну привода.

Кассета: группа звезд на задней части трансмиссии. Может содержать разное количество звездочек, в основном от 7 до 11, различных размеров (отличаются по диаметру и количеству зубьев). Надеваются на барабан задней втулки.

Блок звезд с трещоткой: еще один термин для блока задних звездочек. Он, на самом деле, относится к более старой технологии, в которой барабан с трещоткой стоят в кассете и, который, в свою очередь, накручивается на ось втулки.

Переключатели: передние и задние переключатели выполняют всю тяжелую работу по перемещению цепи от одной звездочки к другой.

Звездочка: относится к отдельной передаче в кассете/трещотке.

Лучшие статьи :  Хранение велосипеда в гараже

Коэффициент: описывает отношение между звездочками задней кассеты и передними звездами. Например, “53×12”, или звездами на кассете (11-25).

t»: сокращение от слова «teeth» – зубы (находятся на звездочке). Используется для обозначения количества зубов на звезде, например – ‘ 23t’.

Эффективное использование велосипедных передач поможет вам легко и безопасно подниматься в гору

Трансмиссия: термин, группирующий в единую систему все движущиеся части, объединяющие шатуны с задним колесом, а, следовательно, приводящаю в движение весь велосипед посредством передних звезд, цепи, кассеты и переключателя.

Каденс (педаляж): скорость вращения педалей за единицу времени, измеряемая количеством оборотов шатунов в минуту.

STI lever: сокращение от «Shimano Total Integration» — это термин, обозначающий дизайн Шимано, совмещающий тормоза и рычаги переключения для шоссейных велосипедов. Иногда термин применяют к переключателям /тормозным рычагам независимо от марки.

Ergo lever: Фирменное название компании Campagnolo, специализирующейся на производстве навесного оборудования для шоссейных велосипедов. Брендовая версия интегрированного переключения передач и тормозных рычагов.

Выбор овальной звезды

В настоящий момент овальные шестеренки производятся многими крупными заводами, наиболее распространенные модели и под любое переключение выпускают:

Приобрели популярность в России:

  1. Shimano под наименованием «Biopace»
  2. Rotor «Q-Rings»

Компания «Shimano» начала производить овальные звезды с 1983 года прошлого века, все они назывались «Biopace».

Трансмиссия была расположена так, что при вертикальном расположении шатунов самый большой радиус приходился на шестерёнки.

Это гарантировало оптимальное натяжение цепной системы и равномерную загруженность коленей.

Одна из последних выпусков – Biopace-300LX. Это система с 48 зубьями у самой большой шестеренки, 38 – средней, и 28 – маленькой.

Шестеренки выпускаются из металлических сплавов, велошатуны производятся из алюминия с длиной 175 мм, втулки шатунов квадратной формы.

  • Равномерное распределение нагрузки на ноги.
  • Легкость в преодолении подъемов при низкой частоте вращения педалей.
  • Комфортность в поддержании постоянной скорости.
  • Быстрый разгон.

Овальные звезды Rotor Q-Rings.

Концепция производителя направлена в противоположном направлении от «Shimano».

Разница в том, что при горизонтальном положении шатунов достигается наивысший крутящийся момент, звезды ориентированы таким образом, что большой диаметр приходится именно в этом положении, в то время как при мертвых точках в меньшем, этот фактор существенно улучшает показатели эргономики педалирования.

Следовательно, модель помогает легкому кручению в момент когда надо прилагать наибольшие усилия для передвижения.

Видеообзор овальной звезды + установка

Особенности снятия со скоростного велосипеда

При необходимости снять кассету со скоростного велосипеда нужно внимательно ознакомиться с рядом особенностей и нюансов, характерных для этой процедуры. Так, например, можно столкнуться с определенными трудностями при разборке звездочек на шести- и семискоростном велосипеде. Для каждого случая есть свое решение проблемы.

С 7 звездочками

Чтобы выполнить демонтаж, надо заранее убедиться в наличии стопорного кольца и ознакомиться с технологией зажима всех звездочек между собой. В бюджетных моделях трансмиссии звездочки не прикручены, а жестко соединены с помощью заклепок. Необслуживаемые экземпляры можно сразу же выбросить, если с их зубьями что-то случится.

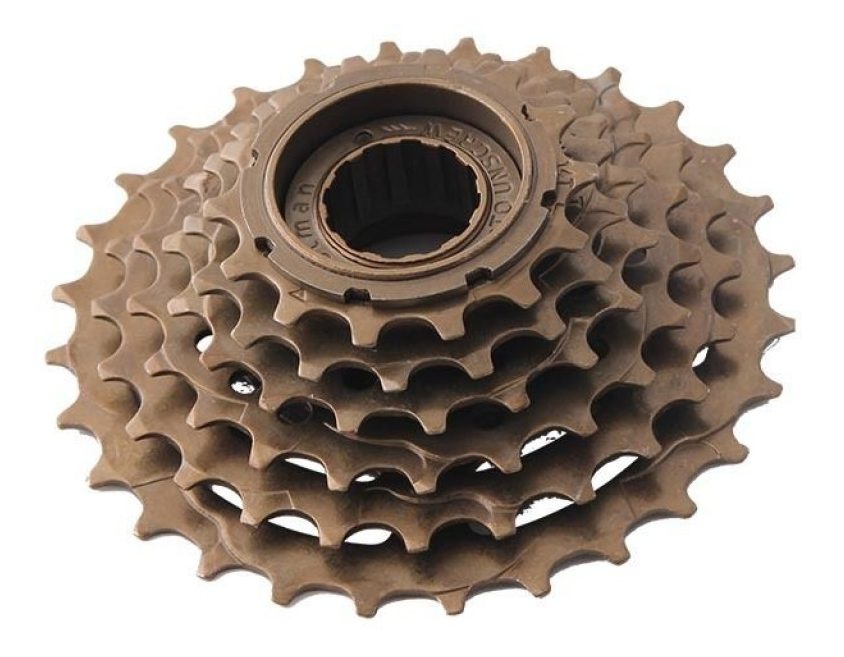

С 6 звездочками

Шестискоростной набор — это, в подавляющем большинстве случаев, трещотки. Для выполнения этой процедуры необходимо использовать ключ 15 мм — чтобы избавиться от заднего колеса, и ключ 17 мм — для откручивания гаек на оси. Далее для снятия заднего набора звездочек с велосипеда нужно придерживаться инструкции:

  1. Снятие подшипникового конуса.
  2. Снятие подшипника с противоположной стороны втулки.
  3. Снятие оси с подшипником и конусом. Если старые элементы втулки вышли из строя, у владельца велосипеда появляется отличный повод установить новый ремкомплект.
  4. Установка в шлицы съемника для кассеты.
  5. Установка хлыста на наиболее легкую (большую) звезду.
  6. Вращение звезды в направлении по часовой стрелке.

Последний этап — вращение съемника против часовой стрелки с помощью головки или разводного ключа.
