Что такое велосипедный петух?

Как самостоятельно разобрать и смазать манетки велосипеда

Конструкция

Переключатель и выглядит, и работает «загадочно», особенно для велосипедиста-новичка. Но сначала разберём, из каких частей составляется переключатель и откуда он появился. К слову, текущий «вариант» заднего переключателя достаточно стар. Он был изобретён итальянцем Туллио Кампаньоло ещё в 1950 году.

Долгое время оставаясь атрибутом дорогих спортивных и шоссейных моделей, лишь в 80-х годах данный переключатель стал появляться на городских велосипедах, а в середине 1990-х – стал де-факто стандартом для большинства конструкций.

Основные элементы

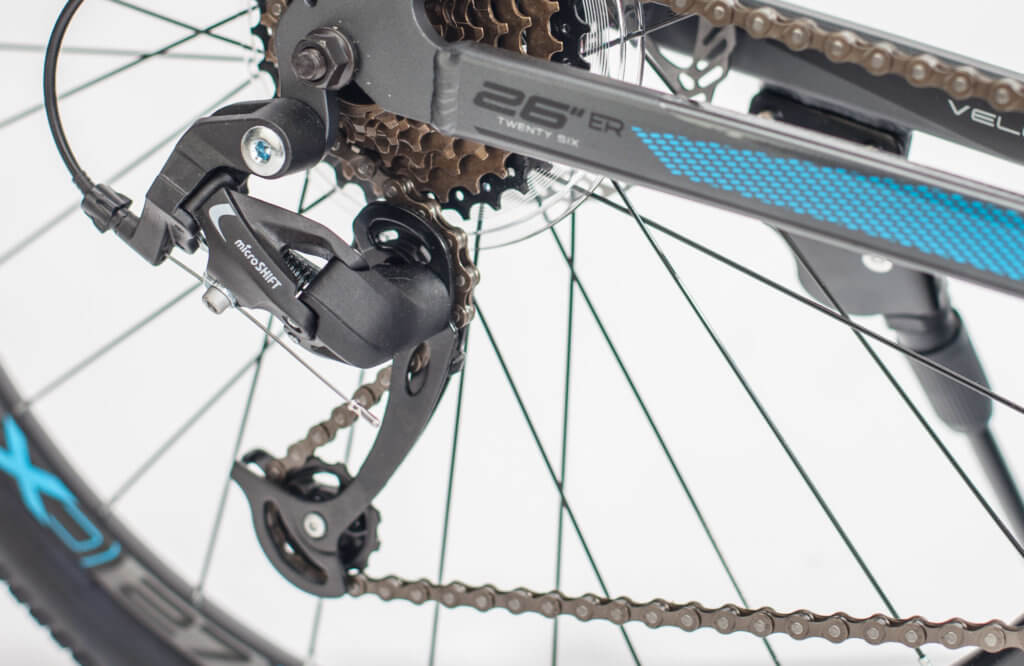

Каково же устройство заднего переключателя? Прежде, чем изучить то, как работает это устройство, рассмотрим конструкцию:

  •  Рамка – самая заметная часть, которая своим смещением и перекидывает цепь между звёздами кассеты. Рамка изготавливается из прочных материалов и замыкается с двух сторон различными роликами.
  •  Направляющий ролик – небольшой ролик, на который цепь попадает в первую очередь. Он направляет цепь между звездами кассеты в рамкой;
  •  Ролик натяжителя – обычно мало, но отличающийся от направляющего ролик, который отвечает за натяжение цепи, которую принимает из рамки. Располагается в самой нижней части переключателя.
  •  Параллелограммный механизм – основная часть, представляющая собой сочленение нескольких рамок, подтягиваемых с помощью пружины.
  •  Пружина – обычно самая важная и дорогая часть переключателя, наравне с рамкой и роликами, так как отвечает за возврат (или прижимание) рамки в одну из сторон, фактически – за подвижность всей конструкции.

Кроме того, на переключателе скоростей почти во всех моделях присутствуют элементы для настройки устройства:

  • регулировка натяжителя (тросика);
  • ограничитель верхней передачи – он же H, High – отвечает за крайнее положение рамки с цепью;
  • ограничитель нижней передачи – L, Low – аналогично, но с другой стороны;
  • крепёжный болт – специальная точка крепления, обычно на петух. В иных случаях крепление идёт за дополнительную рамку на направляющих.

Ролики

Ролики в переключателе передач разные, и при ремонте или чистке очень важно не перепутать их, так как от этого зависит срок жизни цепи, да и самого переключателя. Направляющий ролик, он же G-pulley, или guid pulley, – верхний

выполняет сразу несколько задач:

Направляющий ролик, он же G-pulley, или guid pulley, – верхний. выполняет сразу несколько задач:

  • Направляет цепь на звёзды.
  • Компенсирует люфты за счёт небольших горизонтальных смещений.
  • Увеличивает плавность протяжки и снижает шум за счёт небольших проточек на зубьях.

T-pulley, он же tension pulley, – натяжной ролик, не позволяющий цепи провисать.

Типы крепления

Стандартом для крепления задних переключателей является петух. Петух – это небольшой кронштейн, который разработан для того, чтобы быть защитой заднего переключателя и ослаблять силу удара по переключателю и раме. По сути, небольшой предохранитель, потому часто можно слышать, что погнулась и требует замены не рама, а велосипедный петух.

На рамах для петуха обычно есть специальное «ушко», большинство рам идёт сразу с готовым петухом. В некоторых случаях он несъёмный, т.е. для ремонта потребуется сварка, но на большинстве моделей его можно легко размонтировать и заменить. Профессионалы рекомендуют внимательно следить за велосипедным петухом, так как его деформация полностью меняет механику работы приводной системы, и всегда в худшую сторону, приводя к износу и повреждению компонентов.

Кроме стандарта, применяется крепление на перо – элемент рамы, использующийся в профессиональных байках для даунхилла и различных спортивных моделях для увеличения надёжности на сложных трассах.

Несколько лет назад разработчики из Shimano запатентовали технологию Shadow для более компактного крепления переключателя, но конструктивно она остаётся одним из нестандартных креплений на петух.

Подвод тросика

По точке подвода тросика переключатели делят редко, но следует понимать, как будет укладываться рубашка в случае смены устройства.

Стандартный подвод – сзади, когда тросик в рубашке описывает круг вокруг дропаута, образуя небольшую петлю. В такой конструкции с тросиком удобно работать, но лишняя длина тросика и его загиб приводят к необходимости более частого обслуживания и снижают надёжность.

Альтернатива – это прямая подводка, когда тросик входит в переключатель по наиболее короткой траектории. Чуть более сложное оперирование с тросиком и рубашкой компенсируется большей надёжностью и защищённостью всего устройства. Изначально такую подводку использовала только компания SRAM, но в последние годы Shimano и производители реплик всё больше переходят на прямой подвод.

Съемные и несъемные разновидности кронштейнов

Несъемные петухи предназначены для рамы из стали или титана. При ударе гнётся или ломается, при ремонте петуха приваривают обратно к раме.

Съёмный петух производится для алюминиевых и карбоновых моделей рам.

Алюминиевые рамы подвержены разрушению под действием повторно-переменных циклических движений, а карбоновые обладают пониженной прочностью, для них используется только съемные кронштейны.

Съёмная модель петуха отливается из алюминиевого сплава с большим количеством углерода, отличается тонким профилем и пониженными механическими свойствами.

Если деталь погнулась чинить ее нельзя, в структуре появляются микротрещины, и повышается риск разрушения.

Фрезерованные кронштейны для велосипеда делают из авиационного дюралюминия под номером Д16Т.

Основные характеристики – отсутствие остаточной деформации и напряжения. Фрезеровочный кронштейн при превышении нагрузки не гнётся, а ломается, поэтому не попадает в механизм велосистемы.

Стоят такие изделия на порядок дороже чем силуминовые.

Отправляясь в длительное путешествие следует брать с собой запасной кронштейн. Подробнее о подготовке к дальнему велопутешествию.

Шоссейный велоспорт (Road)

Шоссейные гонки — дисциплина велоспорта, которая представляет собой гонки по автомобильным дорогам на большие расстояния.

Лучшие статьи :  Что такое защита звезды велосипеда и зачем она нужна

Шоссейный велоспорт финансируется больше остальных направлений и считается коммерческой дисциплиной. К олимпийским видам относятся такие направления велошоссе, как индивидуальная и групповая гонки.

Неолимпийские виды — критериум, многодневная гонка, командная гонка, гонка в гору.

Индивидуальная гонка с раздельным стартом (англ. Individual time trial, ITT) или разделка — дисциплина шоссейного велоспорта, где гонщики стартуют и едут поодиночке в стремлении преодолеть дистанцию за минимальное время.

Руль с так называемой рогаткой, держась за которую, спортсмен располагает руки значительно ближе друг к другу; за рогами над горизонтальной трубкой руля лежаки для предплечий. Седло располагается на 5—20 сантиметров выше руля. Практически такие же велосипеды используются и для триатлона.

Гонщик старается сесть как можно более аэродинамично, стараясь снизить сопротивление воздуха: спина параллельна поверхности дороги, локти разведены менее чем на ширину туловища. Шлем каплевидный, без отверстий в передней части; задняя вытянутая часть прижата к спине во избежание воздушных потоков под шлемом.

На спортсмена надет облегающий комбинезон, лайкровая обувь. Также экипированы спортсмены и в командной гонке.

В профессиональных гонках спортсмены стартуют обычно на расстоянии одной-двух минут друг от друга; чем протяжённее дистанция, тем больше разрыв. Лидеры многодневной гонки или главные претенденты на победу в этот день стартуют последними, с ещё бо́льшим интервалом друг от друга.

Престижные однодневные гонки являются групповыми, разделки становятся этапами в многодневках, где составляют меньшинство. Обычно разделка проводится на равнинном маршруте, однако в Гранд Туре нередки сравнительно короткие (до 20 километров) горные разделки.

Многодневки также часто начинаются прологами, разделками длиной в 3—15 километров.

Командная гонка на время с раздельным стартом (англ. Team time trial, TTT)

Длительная езда на высокой скорости, предполагающая попеременное лидирование (выполнение ускорений высокой интенсивности) требует от гонщиков отличной физической подготовки и командной игры. Наиболее выигрышно выглядит команда одинаковых по уровню опытности гонщиков.

Для более менее достойного уровня совместной накатанности спортсменам нужно коллективно тренироваться около 2-3 месяцев. Каждый гонщик должен уметь идти лидером и ехать за любым другим гонщиком из своей команды.

Основная задача идти на протяжении всей гонки с одинаковой скоростью и допускать ее падения к концу трассы. Учатся этому, используя специальный темп педалирования, примерно 90-100 оборотов в минуту. Однако не стоит забывать о том, что гонщик должен суметь в любой момент сменить темп езды, как индивидуально, так и вместе со всей командой.

Критериум — в шоссейном велоспорте групповая круговая (кольцевая) гонка, как правило по улицам города.

Через определённое количество кругов устраивается промежуточный финиш, где первый пересекший черту гонщик получает 5 очков, второй — 3 очка, третий — 2, четвёртый — 1.

Длина круга и количество кругов в гонке может сильно варьировать (к примеру: каждый пятый круг — промежуточный финиш, двадцатый круг (середина гонки) — очки за финиш удваиваются), это определяет оргкомитет гонки и судейство.

Таким образом, критериум представляет собой зрелищную динамичную гонку, изобилующую тактическими хитростями, которые видны зрителю, и требующую большой физической выносливости. Критериум напоминает групповую гонку по очкам на треке, только в критериуме может быть как индивидуальный зачет, так и командный, а на треке — только индивидуальный.

Многодневная гонка —

На многодневке разыгрываются победы в общем зачете и на отдельных этапах, обычно присутствуют и другие классификации.

В отличие от однодневных соревнований, гонщики должны распределить свои силы на все этапы. Тур де Франс — наиболее известная многодневная гонка. Она проводится во Франции и длится три недели.

Емкость переключателя

Под ёмкостью переключателя понимается максимально возможный диапазон шестерёнок, который может быть отработан без провисания или заедания цепи.

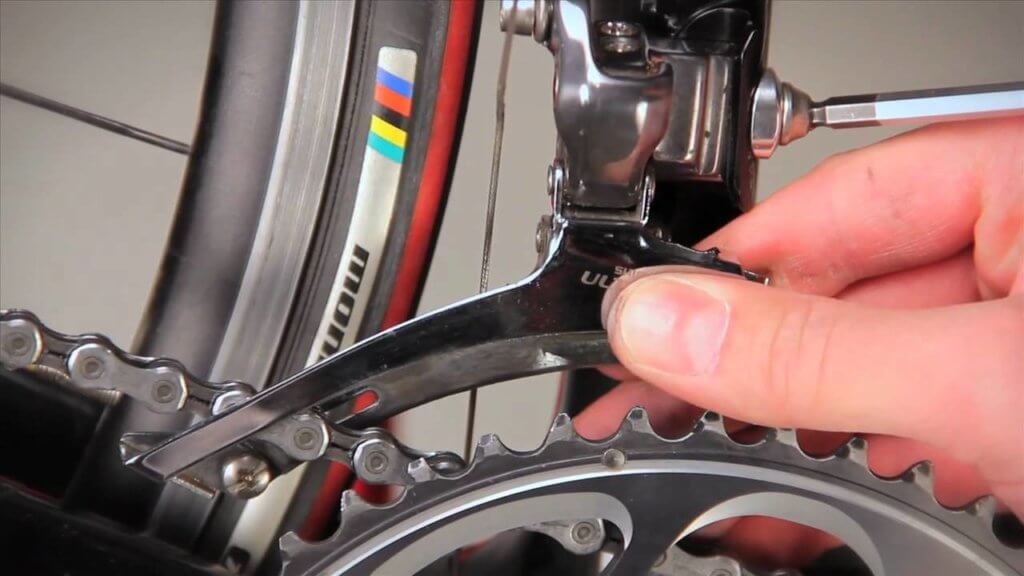

Передний переключатель

Когда передний переключатель закреплён на определённой высоте, достаточной для переключения на самую большую ведущую звезду, существует определённое ограничение размера самой маленькой ведущей звезды, ниже которого цепь будет задевать за рамку переключателя. Передние переключатели различаются высотой рамки, которая определяет их ёмкость.

Вычисляется ёмкость при помощи разницы количества зубцов на самой большой и самой маленькой звезде.

Например, на установленной системе 52/42/30 потребуется передний переключатель скоростей с минимальной ёмкостью 22 зубца (52−30=22).

Изгиб внешней стороны рамки переднего переключателя также приспособлен к работе с большими звёздами определённого размера. Если ставить большую звезду другого размера, ёмкость переключателя может уменьшиться. Если установлена большая звезда меньшего размера, чем предназначен переключатель, заметно ухудшится переключение скоростей. Если установлена звезда большего размера, то на переключении это не скажется, но потребуется отрегулировать переключатель для крайних положений цепи на задней кассете.

Задний переключатель

Для задних переключателей ёмкость вычисляется при помощи суммы диапазона передних и задних звёзд.

Например, для системы 52/42/30 и кластера задних звёзд 12−28, общая ёмкость будет равна 38 зубцам:(52−30) + (28−12) = 38. Для горного велосипеда ёмкость заднего переключателя как правило равна 40−45 зубцов: (44−22) + (34−11) = 45. Таким образом, ёмкость заднего переключателя зависит от длины рамки натяжителя. То есть от того, какую максимально возможную звезду можно поставить на задний переключатель.

Все производители довольно точно указывают данный параметр для своей продукции в связи с тем, что многие покупатели являются недостаточно компетентными велосипедистами и неправильно используют приводной механизм велосипеда, двигаясь в основном на маленькой ведущей звезде в сочетании с маленькими задними шестерёнками.

Технически грамотные велосипедисты, в свою очередь, выходят за рамки указанных производителем цифр, поскольку не пользуются крайними положениями цепи на ведущих и ведомых шестерёнках.

Задние переключатели обычно сконструированы для максимального размера задней звезды. При его превышении есть опасность возникновения трения между самой большой звездой и направляющим роликом заднего переключателя.

При этом указанный производителем максимальный размер звезды заднего кластера, как правило, сильно занижен. Например, шоссейные переключатели скоростей Shimano, как указано производителем, могут исправно работать с 27−зубцовыми звёздами. Но это скорее всего потому, что большинство«шоссейных» кассет производятся с большой звездой 27 зубцов. В действительности же, практически все переключатели, даже с короткой лапкой, могут работать и с 30−зубцовыми шестерёнками.

Зачем нужен велопетух на велосипеде?

5 октября 2015

Недоуменно посмеиваются, услышав словосочетание «велосипедный петух», только те, кто «не в теме». Опытные велосипедисты, напротив, с огромным уважением относятся к данному объекту. Еще бы, ведь именно этот невзрачный на первый взгляд скромняга регулярно защищает своих владельцев от дорогостоящего ремонта их любимого байка.

По сути, велопетух — это компактная съемная пластинка, которая соединяет задний переключатель с рамой. Его задача — не допустить поломки рамы при ударе или внезапном рывке (все мы знаем, как ветки постоянно так и норовят уцепиться за задний переключатель).

Небольшой экскурс в историю велопетуха

Когда-то переключатель скоростей фиксировался на раме напрямую, ведь рамы в те времена делались из стали — хоть они и были очень тяжелыми, сломать их было не так-то просто.

Современные велорамы изготавливаются из жесткого, но легкого карбона или алюминия.

Если держатель заднего переключателя несъемный, то есть составляет с рамой единое целое, то систематических повреждений велосипеда не избежать.

И если стальную раму худо-бедно можно восстановить — выгнуть обратно и даже сварить заново, то с каркасом из алюминия или карбона после его деформации можно фактически попрощаться.

Эти материалы не поддаются сварке, и даже в случае проведения долгих восстановительных работ на такой раме остаются слабые места. Не говоря уже о том, что подобный непростой ремонт сам по себе может вылиться в стоимость нового изделия.

К удовольствию сегодняшних спортсменов, несъемные велосипедные петухи постепенно становятся частью истории, встречаясь разве что на некоторых байках с титановыми или стальными рамами.

Нынешние держатели заднего переключателя выпускаются в различных дизайнах, могут иметь разное число отверстий и быть сделанными из многих материалов (упрочненного дюраля, алюминия, углеволокна, полимеров и др.

) Но основная их функция остается неизменной — они добросовестно ломаются в нужный момент, уберегая раму и экономя ваши деньги.

Как настроить задний переключатель на велосипеде

Настройка переключателя скоростей — дело не хитрое, и его сможет осуществить любой, кто хоть немного разбирается в механизмах.

Чтобы самостоятельно настроить все механизмы и привести их в действие, нужно сделать следующее:

  • нужно проверить, не погнут ли сам переключатель. Это можно определить, посмотрев на натяжитель — он должен быть параллелен звездам на заднем колесе. Если все дело в нем — то его нужно постараться выпрямить при помощи плоскогубцев или иных инструментов.
  • если с переключателем все нормально, то скорее всего во всем виноват петушок (это крепление, на которое ставиться переключатель). Чаще всего он также загибается, и его приходится периодически выпрямлять, так что при первой поломке его нужно заменить.

Если все описанное выше выполнено или в порядке, то можно приступать к непосредственно самой настройке переключателя.

Выполнять это следует следующим образом:

  • ставим переключатель на самую высокую скорость (то есть на самую маленькую звезду)
  • находим два винта — H и L. Вращаем винт H, чтобы ролик на переключателе сдвинулся на одну отметку с меньшей звездой
  • ставим на самую низкую скорость (большая звезда), и вращаем винт L до выравнивания ролика с большой звездой
  • снова ставим на самую большую скорость, и натягиваем тросик. При этом нужно убедиться, что он попал в специальный прем. Натягивать следует по — туже!
  • проверить переключение! Если переключается очень туго, или вовсе не переключаются, то нужно немного ослабить тросик, или наоборот натянуть его.
  • если все работает хорошо, то можно считать что дело сделано.

Причины сбоя в работе заднего перебрасывателя

Причины могут быть разнообразными — это и загнутый петух или переключатель, плохая натяжка тросика, коррозия на деталях и т. п. Обычно такие проблемы случаются в том случае, если произвелась неправильная настройка переключателя или велосипедом давно никто не пользовался, что вызвало коррозию на деталях перебрасывателя , и его движение затруднено.

Тросики и рубашки

Особое внимание так же следует уделить и тросикам с рубашками. Рубашка — это оплетка тросика

А особое внимание следует им уделить по той простой причине, что если тросик или рубашка будут повреждены, то в самый ответственный момент он может порваться, и в последствии переключение скоростей будет невозможно.

Петух заднего переключателя

Поэтому эта деталь является так же очень необходимой, и если возникает потребность в его приобретении, то выбирая его, следует обратить внимание на следующие характеристики: его состав сплава (какие металлы использованы при изготовлении), качество (отсутствие сколов и трещин) и конечно же цена. Он не должен стоить больше 500-600 рублей, конечно все зависит от желания покупателя

Можно приобрести и такие, которые стоят намного дороже, но это излишне

Он не должен стоить больше 500-600 рублей, конечно все зависит от желания покупателя. Можно приобрести и такие, которые стоят намного дороже, но это излишне.

Переключатели на руле бывают двух видов — рычажные и цилиндрические.

Выпрямление петуха на велосипеде: пошаговая инструкция

Для удобства переверните велосипед и поставьте его вверх колесами. Можете также снять цепь. Так будет намного проще проводить последующие действия.

Инструкция по подготовке петуха (кронштейна, рычага):

  1. Снимите заднее колесо и задний переключатель.
  2. Одну из осей (под эксцентрик) установите туда, где должно быть колесо. Зажмите ее гайками. Убедитесь, что вставили до упора с обеих сторон.
  3. Вставьте в ось эксцентрик и закрепите его.
  4. Смажьте изнутри резьбу на петухе, чтобы случайно не повредить ее.
  5. Вкрутите вторую ось. Резьба от конусных втулок как раз подходит под резьбу на петухе. С двух сторон затяните гайками, чтобы не испортить деталь.
Лучшие статьи :  Тур де Франс

Теперь необходимо убедиться в параллельности двух осей.

Проверка в первой плоскости:

  1. Измерьте расстояние между осями в двух крайних точках с помощью линейки.
  2. Сравните значения. Если они одинаковы, то хорошо. Если не одинаковы, значит в этой плоскости петух искривлен.
  3. При замере не стоит прикладывать усилие на оси. Иначе можете сильнее отогнуть деталь.

Проверка по второй плоскости:

Контроль осуществляется на глаз

Поэтому важно выбрать правильное положение для проверки. Сначала вы должны видеть только одну ось, в то время как вторая «прячется» за ней.
Постепенно меняйте угол зрения, пока не увидите просвет между осями

Если просвет появляется только с одного конца, значит деталь искривлена. Зазор должен появляться одинаково по всей длине оси.
Чтобы увеличить контрастность, можно подложить сзади белый лист бумаги. Так будет проще определить, где появляется просвет.

Выравнивание петуха:

  1. Сделайте усилие пальцами по оси, которая в него вкручена. Так как металл мягкий, деталь начнет деформироваться. Чтобы выровнять алюминиевый элемент, не нужно использовать молоток и прочие инструменты.
  2. Проведите повторные проверки. Если в обеих плоскостях оси параллельны, значит вы являетесь владельцем ровного петуха.
  3. Снимите инструменты с велосипеда, поставьте на место колесо и настройте переключатель скоростей.

Градация по характерным особенностям

Велосипедные петухи подразделяются на следующие виды:

  • Несъемные. Они уместны для рам, выполненных из стали и титана, по-другому называются «интегрированными». Во время резкого удара, прочная рама, обладая свойством пластичности, позволяет детали петуха не сломаться. В процессе она лишь гнется, а этот недостаток исправляется. Если кронштейн все же сломается, необходимо его будет приварить обратно к раме, что не составит большого труда.
  • Съемные. Их применяют для рам из алюминия и карбона. Алюминиевые рамы склонны к разрушениям. Карбон обладает нежелательной хрупкостью. Именно поэтому для таких рам нужно применять съемный велосипедный петух. Для изготовления этих деталей используют алюминий с высокой концентрацией углерода. При деформации петуха лучше его заменить, поскольку даже выпрямленная деталь, может неожиданно сломаться и привести к неприятным последствиям.

Собираясь в продолжительную поездку, обязательно возьмите с собой дополнительную деталь. Запасной образец можно предварительно сделать у мастеров, которые по подобию вырежут новый петух для вашего велосипеда.

Велосипедисты со стажем катания всегда при себе имеют минимальный перечень инструментов и деталей, которые могут пригодиться, в том числе и сменный кронштейн. Петух весит незначительно и не создает неудобств, его замена происходит достаточно быстро.

Модели держателей представлены в большом ассортименте. Иногда фирмы-производители меняют некоторые тонкости данной детали ежегодно, обновляя линейку продукции и удивляя покупателей своими задумками. По этим причинам велосипедные мастерские обычно имеют некоторый выбор, но не достаточный и поиск необходимого петуха может растянуться на продолжительный срок. Большинство деталей не хранится в наличии, а доступно только по предварительному заказу.

Во время велосипедных туров и других продолжительных поездок, при необходимости используют универсальные модели велосипедных петухов, они подходят в большинстве случаев. Только не забывайте, что такая деталь может использоваться лишь временно, ведь жесткость конструкции в этом случае нарушена. Она не достаточна для постоянного пользования.

Устройство

Сейчас сформированы некоторые стандарты, которые, к сожалению, поддерживаются частично. Была попытка унифицировать точку посадки петуха в раму (если речь не идёт о специализированных изготовленных на заказ). Паз же для крепления переключателей отличается от двух стандартных производителей – SRAM и Shimano, почти все прочие подстраиваются под лидеров отрасли.

Виной всему устройство рамы – у каждого производителя и у каждой модели своя геометрия, наклон, объём доступного места для закрепления кронштейна. В итоге, ни о какой взаимозаменяемости речь не идёт – покупаем под конкретную модель. Иной раз нужной модели не оказывается, поэтому в крупных городах есть фирмы, которые занимаются резкой металла. Заказываем у них, желательно сразу несколько штук (про запас).

Петухи для велосипедов бывают съёмными и несъёмными. Во втором случае кронштейн есть, но он отделим от рамы весьма условно – резким ударом. Починить такой тип можно только приварив отбитый элемент.

Отдельная история – из чего изготавливается эта деталь. Материалы очень знакомы по рамам:

  • Сталь – старая добрая сталь. Гнётся и исправляется, правда, ржавеет и весит достаточно много. Недорогой вариант для тех, кто часто получает повреждения и любит перебрать своего «стального коня» и починить петух для велосипеда руками.
  • Алюминий – современный стандарт, материал, из-за которого кронштейны вообще появились. Алюминий часто ломается при попытке исправления, потому петух из него становится расходным материалом.
  • Карбон – элемент дорогих рам, очень часто несъёмный и заваривается в раму. Для починки придётся применять особое оборудование.
  • Титан и твёрдые сплавы – большая экзотика, дороги, ценность их сомнительна.

Как подобрать запчасть?

Многие задаются вопросом, как правильно выбрать петушка для велосипеда. Ответ довольно прост – он должен быть совместимым с велосипедной рамой. Случается, что поиски новой детали растягиваются даже на годы, поэтому специалисты настоятельно рекомендуют не выбрасывать сломанного петушка.

Вам потребуется образец, чтобы правильно подобрать новый. В некоторых случаях специалисты подбирают похожие варианты, если идентичной модели нет в наличии. В таких случаях часто используется универсальный петух. Если никакой вариант не подходит, тогда существует лишь один выход – заказать изготовление петушка по сломанному образцу.
