Как можно разобрать и снять трещотку на велосипеде

Трещотка велосипеда, зачем нужна, схожесть с кассетой, как и чем снять, процесс демонтажа

Сборка и установка заднего колеса на велосипед

Качественный ремонт колеса – это не только разборка, замена, смазка или регулировка. На последнем этапе весь этот хаос нужно собрать в обратной последовательности. Все детали втулочного механизма помещаются в барабан и тщательно закрепляются контрагайками. Барабан насаживается на спицы, после чего их необходимо затянуть на то количество оборотов, на которое они были ослаблены.

Закручивание спицевых гаек делается в сторону, противоположную ослаблению. Здесь нужно запомнить направление ослабления, чтобы правильно затянуть. Если барабан болтается, то закрутить спицы надо посильнее.

Кассета надевается на втулку в таком порядке:

  • основные звезды;
  • одиночные звезды, маленькие звездочки;
  • затяжка кассетного механизма хлыстом.

Осталось только поставить заднее колесо на раму. На одну из звезд надевается цепь, а колесо вставляется в пазы рамы. В довершении всего остается только затянуть гайки или эксцентрики с обеих сторон. После сборки нужно покрутить педали и посмотреть, нормально ли цепь ходит по звездам. Переворачиваем велик и начинаем спокойно кататься!

Столкнуться с неполадками колеса так или иначе придется каждому, кто активно ездит на велосипеде. Несмотря на простоту обслуживания, колесо на первых порах может отнять достаточно времени. Однако, если вспомнить, какое значение имеют колеса для велосипеда, это окажется не так уж много. Более того, с опытом переборка колеса будет занимать считанные минуты.

Меняем звездочку на задней кассете

Набор трансмиссионных звезд заднего колеса в разы превышает передний. Стандартный набор включает восемь компонентов, а в высокоскоростных моделях (или на велике спортивного направления) их 9 или 11.

Стоит сразу упомянуть, что сзади может ставиться кассета или трещотка. Кассета – современный вариант с внутренним шлицевым креплением на ось втулки. Трещотки, как устаревший вариант, можно встретить только на бюджетном скоростном байке. В набор входит обычно 5–7 передач. Крепление внешнее, резьбовое, съемный инструмент отличается от кассетного.

Принципиальным отличием от кассеты является целостность – поменять звезду отдельно на трещотке нельзя. Тут или все сразу, или вовсе ничего. Поэтому будем рассматривать, как установить новую звездочку на кассету.

Как и при замене ведущих звезд, здесь потребуются специальные инструменты:

  • съемник кассеты;
  • цепной хлыст-фиксатор;
  • разводной гаечный ключ или головка;
  • дополнительно: гаечные ключи, выжимка цепи*.

*При снятии кассеты понадобится сначала демонтировать заднее колесо с велосипеда, а затем осевые гайки. Одновременно при замене звездочек можно и почистить цепь – для ее снятия нужна выжимка.

Последовательность работы: 1. Снять заднее колесо ключом на 15, с эксцентриковым креплением все просто – разжимаем рычаг и ослабляем фиксирующую гайку.

2. Следующим этапом будет откручивание осевых гаек. Для нее понадобится ключ на 17. Чтобы свернуть крепление с проворачивающейся оси, накидываем дополнительную гайку для фиксации оси.

3. Выкрутить подшипниковый конус и вытащить подшипник с противоположной стороны.

4. Вынуть ось с конусом и подшипником. О компонентах втулки: по необходимости можно сразу их заменить на новые.

5. Вставить съемник кассеты в шлицы.

6. Положить хлыст на самую большую (низшую) звезду. Ее будем вращать по часовой стрелке.

7. Разводным ключом или головкой вращать съемник против часовой стрелки.

Так просто можно снимать кассету в домашних условиях. Большинство современных наборов звезд разборные, можно установить одну-две новые звезды. Однако при сильных износах, когда сточена половина кассеты, менять их по отдельности не имеет смысла. Также сложности могут возникнуть, если стерлась самая большая звездочка, на которую обычно крепятся все остальные.

Можно ли демонтировать кассету без съемника и хлыста? В принципе, это можно сделать с помощью шлицевой трубки и накидного ключа. Хлыст можно сделать самостоятельно, приварив к металлической рукоятке ножа кусок старой цепи.

При замене отдельных звезд, особенно средних, разбираем кассету аккуратно, чтобы не потерять все разделительные и фиксирующие шайбочки. Все проще с кассетой на пауке – ее не надо разбирать, звезда снимается отдельно со своего крепления.

Сборка заднего трансмиссионного узла:

  1. Поставить и зафиксировать новую звезду, собрать кассету.
  2. С помощью съемника установить барабан на шлицевое крепление втулки. Перед закручиванием необходимо выровнять барабан, чтобы соединение не стерлось под нагрузкой. Хлыст здесь не понадобится – просто с усилием вращаем съемник по часовой стрелке.
  3. Собрать втулку: вставить ось со стороны кассеты, затем подшипник и конус с левой стороны, зафиксировать ось гайками.
  4. Надеть цепь и поставить заднее колесо.

Проверить работу трансмиссии и отрегулировать задний переключатель скоростей. Своевременная замена звездочек избавит от неприятных неожиданностей в поездках и позволит в целом увеличить ресурс трансмиссии велосипеда.

Устройство

Перед тем, как разобрать заднее колесо велосипеда, установив его на специальную подставку, или любой другой компонент транспортного средства, необходимо изучить его устройство.

Оно состоит из следующих компонент:

  • втулка;
  • обод;
  • спицы;
  • покрышка с камерой или шина, в которых должно быть правильное давление.

Устройство втулки заднего колеса велосипеда достаточно простое: она крепится к ободу спицами (от 12 до 48 штук).

Размер колеса определяют по наружному диаметру, который варьируется от 14 до 29 дюймов. Горные модели велосипедов чаще комплектуют 26-дюймовыми колесами, в то время как гибридные или туристические — 28-дюймовыми.

Устройство заднего колеса скоростного велосипеда не предусматривает наличия спиц. Вместо них используется сплошной диск, обеспечивающий повышенную жесткость. Такая конструкция меньше сопротивляется встречному потоку воздуха, но обладает повышенной парусностью, что усложняет езду при боковом ветре.

Обод

Срок службы колеса зависит от устройства обода, а его прочность влияет на скорость и безопасность поездки. Современные велосипеды чаще всего комплектуют ободами, в сечение напоминающими коробку. Благодаря такой форме колесо обладает защитой от повреждения при наезде на жесткое препятствие.

В качестве материала для изготовления ободов чаще всего применяют сталь или сплавы алюминия. Стальной обод дешевле, но обладает большей массой и менее устойчив к коррозии. Наиболее современным материалом считается карбон, однако цена подобных моделей весьма велика.

Спицы

Достаточно уязвимая часть конструкции. Помимо массы велосипедиста, которая на них воздействует, спицы регулярно испытывают нагрузку, возникающую из-за неровностей дорожного покрытия. Спица фиксируется в ободе ниппелем. Наиболее распространенными материалами для изготовления являются сталь и алюминий.

Важно! Материалы ниппеля и спиц обязательно должны совпадать, иначе реакция между различными металлами не позволит в дальнейшем свободно подтягивать или менять спицы. В зависимости от процесса производства спицы могут быть:

В зависимости от процесса производства спицы могут быть:

    • катаными (самый дешевый вариант);
    • тянутыми (легкие, но более дорогие);
    • плоскими (наиболее дорогой вариант, превосходящий другие по массе и сопротивлению встречным потокам воздуха).

Спицовка

Спицовкой называется порядок фиксации втулки, обода и спиц. Она может быть радиальной или крестовой. Радиальная предусматривает установку втулки без пересечения спиц друг с другом. При крестовом происходит скрещивание спиц.

Втулка

Втулка располагается в центре колес и крепится к раме велосипеда. Обеспечивает вращение колеса, исключая проскальзывание и проворачивания. Задняя втулка способствует накату велосипеда — эффективности передвижения без затрат энергии.

Устройство задней втулки велосипеда предусматривает следующие конфигурации:

  • наличие свободного хода, отсутствие механизма торможения;
  • отсутствие свободного хода, наличие тормозного механизма;
  • наличие свободного хода и механизма торможения.

Интересно знать! При наличии тормоза втулки, состоящей из барабана с колодкой, появляется возможность остановки велосипеда с помощью педалей.

Размеры втулки, ее масса и качество влияют на накат и энергозатраты велосипедиста во время езды. Существует три вида этого узла.

  1. Втулка храповиком – современная задняя втулка предусматривает монтаж кассеты со звездочками на барабан. Подшипники располагаются ближе к середине, что негативно сказывается на равномерности распределения нагрузки. Подобными втулками принято комплектовать подростковые и недорогие модели велосипедов.
  2. Кассетная втулка является еще одним современным вариантом механизма. В данном случае кассета фиксируется посредством шлицов, расположенных на втулке. Подобные втулки надежны и способны выдержать нагрузки до 120 кг, поскольку подшипники в них располагаются ближе к краю.
  3. Планетарная втулка заднего колеса велосипеда — конструкция, которая совмещает в себе функции втулки и переключателя скоростей. Устройство втулки заднего колеса велосипеда этого типа достаточно сложное: механизм закрыт корпусом, что защищает его от попадания пыли и влаги. При этом цепь при работе с ним прослужит дольше, поскольку не изменяет положения для переключения скорости.

3-скоростная втулка имеет простую конструкцию, в то время как 5-ти или 7-скоростные механизмы лучше не разбирать. Шестерни планетарных систем при сборке устанавливаются в определенном положении. Такая работа требует наличия специального оборудования.

На какие виды разделяются кассеты

Весьма интересно узнать, как скреплены звезды на барабане и между собой. Современная велосипедная кассета представлена в нескольких вариантах. Каждый из них по-своему хорош. Знакомимся:

Спейсерные кассеты представляют собой звездочки, скрепленные отдельными шлицами с барабаном. Для разделения между ними вставлены пластиковые разделители – спейсеры. Детали имеют строго заданную толщину, чтобы расстояния в кассете между ее элементами сохранялись постоянными. Преимущество такой системы – их можно разобрать «до нуля». Недостатком, правда, для алюминиевых барабанов является высокая крутильная нагрузка, ведь с каждой звезды усилие перекладывается на барабан. На более крепких стальных аналогах такой проблемы не наблюдается. В соединении типа «паук» все звезды надеты на единый шлиц. Лапки выполнены в форме лесенок под каждые звездочки. Силовые нагрузки снижены, поэтому такой тип кассеты стоит выбрать под алюминиевые барабаны. Также, по сравнению со спейсерными, эти системы легче.

На цельнофрезерованных кассетах весь блок выполнен как одна деталь. Закрепляется на низшей звезде, которая и является шлицом под барабан. Среди аналогов это самый дорогой вариант:

  • простейшее устройство за счет отсутствия дополнительных соединений;
  • легкость;
  • высокая прочность;
  • долговечность.

А что с недостатками? Во-первых, цена, оправдает себя лишь у дорогостоящего горного велосипеда. А во-вторых, конструкция очень уж напоминает трещотку. И хотя были заявлены долговечность и прочность, частичный износ никто не отменял. А поменять одну или две звезды невозможно.

Блочная модель представлена несколькими пауками с двумя-тремя звездочками на каждом. Малые звезды вставляются на шлиц барабана самостоятельно. Поскольку их износ более вероятен при эксплуатации велосипеда, их можно вообще поменять по отдельности. Другие компоненты на блоках меняются сразу парами.

Наиболее частые проблемы и пути их устранения

Люфт

Если контргайки втулки недостаточно сильно затянуты, то во время вращения колеса возникают биения задней оси о подшипники. В результате на дорожках конусов появляются каверны, а шарики деформируются. Если люфт не устранить вовремя, то на конусах и внутренней поверхности втулки образуются сколы. В особо запущенных случаях шарики могут даже выскочить с дорожек и начать вращаться внутри втулки, стачивая ось и разрушая ступицу, тогда придётся заменить весь узел и переспицевать колесо.

Чтобы избежать люфта, необходимо правильно настроить конусы. Для этого нужно постепенно затягивать конусную гайку, стараясь найти такое состояние, в котором колесо свободно вращается без возникновения биений. Когда правильная позиция найдена, следует зафиксировать конус контргайкой. При законтривании конуса ось часто начинает вращаться, и верное положение теряется, поэтому можно зажать правый конец оси в тиски.

Перетяжка конуса

Эта ситуация обратна предыдущей: конусные гайки затянуты слишком сильно, что вызывает во втулке чрезмерное трение, и колесо теряет накат. В таком случае также требуется регулировка конусов, и все действия аналогичны вышеописанным.

Поломка или искривление оси

Ещё одной часто возникающей проблемой является искривление оси или нарушение её целостности, вызванные некачественными материалами, применяемыми при их изготовлении, либо конструктивными особенностями самой втулки. Такие поломки свойственны в основном втулкам с трещоткой, так как у них опорные подшипники находятся слишком далеко от точки крепления оси в дропаутах перьев рамы. В результате возникает слишком большой рычаг, и при увеличении нагрузки ось приходит в негодность.

Сломанная задняя ось велосипеда

К сожалению, если ось сломалась или погнулась, то придётся поставить новую, так как они не поддаются восстановлению. Хорошая новость заключается в том, что оси стоят недорого, и их легко заменить. Следует учесть, что производители используют различную резьбу, а конусы могут отличаться по размеру и полноте. Поэтому во время похода в магазин лучше захватить их с собой, чтобы не ошибиться при покупке замены и выбрать то изделие, которое подходит именно к вашей втулке.

Хруст или шум внутри втулки

Шумы, скрип и хруст сигнализируют о том, что вашей втулке пора пройти техобслуживание. И сделать это следует как можно скорее, иначе всё может закончиться очень плачевно. Для начала следует разобрать втулку, поменять смазку и проверить детали на наличие дефектов. Испорченные компоненты нужно заменить. Если после всего этого проблема осталась, то стоит проконсультироваться у специалиста. Возможно, что она возникла из-за низкого качества самой втулки, и придётся ставить новую.

Задняя втулка велосипеда является очень важным и часто недооценённым элементом велосипеда, а её ось подвергается увеличенным нагрузкам. Песок, грязь, микроскопические обломки и пыль обладают абразивными свойствами, разрушающими металл. Поломки механической части заднего колеса требуют дорогостоящего ремонта или даже замены всего узла, поэтому своевременное и правильное техническое обслуживание втулки существенно продлит жизнь вашего байка и поможет избежать ненужных трат.

Устранение неисправностей: обслуживание, чистка, замена

Разобрали каретку, вытащили ее из рамы и что видим? Состояние кареточного стакана зависит от того, насколько много грязи попало в него и как сильно износились подшипники. Иногда подшипники просто разбиваются вдребезги и необходима их полная замена. Такое часто бывает, если кареточный узел эксплуатировался более трех-пяти лет.

Сначала все детали нужно проверить на дефекты. В первую очередь, это относится к подшипникам. Затем осматриваем каретки, чашечки с фиксаторами. Если какая-либо составляющая имеет видимые повреждения, то нужно поменять ее на новую. Остальные детали очищаются в растворителе. Сложнее всего будет прочистить подшипники: грязь очень прочно держится между шариками.

Пространство внутри стакана каретки чистится при помощи тряпки. Мелкую грязь лучше сбрызнуть смазывающим спреем (WD-40, например) и обтереть стенки мягкой сухой салфеткой.

Откручивание прикипевшей трещотки

Бывает так, что не хватает усилия, чтобы сорвать намертво затянутую на протяжении нескольких лет трещалку. В этом случае поможет удлинение рычага ключа.

У многих в гараже найдется железная труба или пруток длиной около 60 см. Далее можно просто надеть эту трубу на ручку разводного ключа или зуб рожкового инструмента или поступить по-хитрому и собрать двухплечевой рычаг.

  1. Взять пару коротких, длиною в 6–8 см болтов М8 или М10 и подобрать две соответствующие гаечки к ним.
  2. Один из болтов вставить в отверстие съемника трещотки, а другой продеть через отверстие в ручке разводного ключа. Эти болты следует прихватить гайками, чтобы удержать их на своих местах.
  3. Вставляем трубу между двумя болтами: установленного в своё место съемника и надетого на него разводного ключа. Теперь остается только надавить на получившийся рычаг вниз, чтобы сорвать трещотку.

Обычно с рычагом от 50 до 60 см любая трещалка откручивается практически одним движением.

После того, как вы разобрали «орех», обратите внимание на цвет смазки внутри него. Масло черного цвета, так сказать, грязное или с заметными частичками металла, свидетельствует о предельном износе рабочих поверхностей наборных подшипников. В этом случае правильнее будет заменить весь узел целиком на новый

Вынутые шарикоподшипники следует отмыть от смазки, а затем осмотреть на наличие повреждений. Шарики с вмятинами и тёмными пятнышками надо заменить на неповрежденные. Всегда проверяйте внутренние поверхности на отсутствие влаги перед сборкой. Если капельки воды всё же есть, тогда их необходимо высушить обычным бытовым феном или сжатым воздухом из компрессора. Конусную гайку нужно затягивать с силой, а регулировку небольшого люфта для звездочек трещотки относительно оси колеса следует производить с помощью наборных тонких колечек

В этом случае правильнее будет заменить весь узел целиком на новый. Вынутые шарикоподшипники следует отмыть от смазки, а затем осмотреть на наличие повреждений. Шарики с вмятинами и тёмными пятнышками надо заменить на неповрежденные. Всегда проверяйте внутренние поверхности на отсутствие влаги перед сборкой. Если капельки воды всё же есть, тогда их необходимо высушить обычным бытовым феном или сжатым воздухом из компрессора. Конусную гайку нужно затягивать с силой, а регулировку небольшого люфта для звездочек трещотки относительно оси колеса следует производить с помощью наборных тонких колечек.

Замена трещотки на велосипеде:

На свои велосипеды производители могут устанавливать односкоростную или многоскоростную трансмиссию. В случае с последней категорией узлов на заднем колесе устанавливают трещетку или кассету. Кассеты имеют более высокую стоимость, так как трещотка используется преимущественно в моделях бюджетного класса.

Разобрать их в домашних условиях достаточно просто. В этой статье вы ознакомитесь с главными особенностями процесса и узнаете, как снять трещетку с колеса велосипеда быстро и с минимальными усилиями.

Советы специалистов

Существуют нюансы, которые сложно исправить без советов опытных специалистов. Например, трещотка может прикипеть — тогда следует увеличить длину рычага ключа. Делают это следующим образом: изначально необходимо найти металлический прут или тонкую трубку, чтобы удлинить инструмент. После выбрать болты, гайки к ним — один болт вставить в отверстие съемника, а второй — в отверстие в ключе, получившийся результат укрепить гайками. Между ними — вставить металлический прут, трубку или что-то еще, а потом резко сорвать конструкцию силой. Крайне не рекомендуется решать проблему с прикипевшей трещоткой при помощи иных приспособлений. Это может кончиться тем, что механизм выйдет из строя окончательно.

Если же никак не удается сорвать деталь, то разумнее обратиться к специалисту, а не ломать велосипед.

Также следует помнить о следующих моментах в работе со средством передвижения:

  1. Грязное масло темного оттенка свидетельствует об износе конструкции. В таком случае настоятельно рекомендовано тщательно осмотреть ее и заменить на новую.
  2. Всегда нужно вытирать устройство насухо, предварительно промывая от загрязнений. Капли влаги легко устранить при помощи обычного бытового фена для волос.
  3. Собачки и шарики, на которых видны повреждения, вмятины, царапины, следует заменить на другие, без дефектов.

Настоятельно рекомендуется последовательно разбирать трещотку, чтобы не запутаться в алгоритме ее обратной сборки. Шарики лучше сложить отдельно, чтобы они не потерялись. Промывать и вытирать части механизма стоит заранее. Для этого нужна безворсовая салфетка. Если возникают сомнения по поводу необходимости замены собачек или иных мелких деталей, все же следует приобрести и поставить новые. В противном случае придется заниматься починкой велосипеда снова, повторяя те же самые процедуры во второй раз.

Починить трещотку в домашних условиях довольно легко. Главное, соблюдать советы специалистов и четко следовать инструкции. После проведенных манипуляций механизм может прослужить еще несколько сезонов.

Пошаговая инструкция по ремонту

К основным моментам обслуживания задней втулки велосипеда относят:

  • регулярная подтяжка корпуса;
  • замена подшипниковых шариков;
  • смазывание деталей внутри корпуса;
  • регулировка тормозных колодок.

Это нужно делать по мере необходимости, чтобы продлить ресурс устройства и избежать поломок. Новичкам необходимо предварительно ознакомиться с детальной инструкцией. Ее легко найти на тематических сайтах.

Выбор инструментов и запасных деталей

Для разборки задней втулки велосипеда и обслуживания понадобятся инструменты:

  • хлыст;
  • вороток с переходником;
  • плоская отвертка;
  • оправка для откручивания стопорной гайки;
  • конусный ключ;
  • накидной ключ на 17 мм;
  • медицинский пинцет;
  • заглушка для калипера.

Также понадобится смазка, ветошь, очищающие средства. Что касается деталей на замену, они должны быть полностью идентичны оригинальным

При большом разнообразии втулок и их компонентов важно не ошибиться. Поэтому заранее необходимо уточнить модель, размеры и прочие параметры

Например, детали втулки скоростного велосипеда не подойдут для «односкоростника» и наоборот.

ХлыстВороток с переходникомПлоская отверткаОправка для откручивания стопорной гайкиНакидной ключ на 17 ммКонусный ключЗаглушка для калипера

Разборка

Демонтаж производят на снятом колесе. Разобрать втулку заднего колеса велосипеда можно в такой последовательности:

  1. Снять колесо. Демонтировать эксцентрик, а если есть, то и ротор дисковых тормозов.
  2. Снять кассету со звездочками.
  3. Открутить отверткой пыльник, который находится с левой стороны задней втулки. С правой стороны пыльника нет.
  4. Зафиксировать контргайку с правой стороны, такую же гайку слева – открутить.
  5. Открутив левую контргайку, убрать шайбу, проставочное кольцо, выкрутить конусную гайку.
  6. Аккуратно вытащить ось втулки и отложить ее в сторону для дальнейшей очистки.
  7. С левой стороны вытащить пыльник-уплотнитель.
  8. С помощью пинцета по одному вынуть шарики подшипника слева, а затем и с правой стороны.
  9. После демонтажа можно приступать к очищению и смазке деталей.

Очищение и смазка

При разборке втулки заднего колеса велосипеда каждый шарик подшипника нужно протереть тряпочкой, смоченной в керосине или бензине. Осмотреть внимательно каждый. Поврежденные – заменить.

Затем вынуть и осмотреть ось велосипеда. Протереть ее сухой ветошью. В случае сильных загрязнений постараться убрать их с помощью тряпочки, смоченной в бензине, высушить.

Смазывать втулку только специальным средством – цепная смазка не подойдет. Для подшипников использовать буксол. Наносить на сухие чистые детали. Слой не следует делать толстым. Если переборщить, то при движении смазочный материал выступит поверх обработанной поверхности, на него станет налипать грязь, пыль, что приведет к износу.

Ремонт

Распространенная причина, по которой требуется обслуживание задних втулок, это люфт при движении или перетяжка конуса. В этом случае нужно:

  • ослабить ключом контргайку;
  • проверить конусную гайку, ослабить или, наоборот, затянуть ее так, как нужно;
  • затянуть контргайку к прежнему состоянию.
Лучшие статьи :  Как и какую смазку для велосипеда использовать зимой

Если причина в поломке той или иной детали, то потребуется замена:

  • снять стопорное кольцо;
  • вынуть втулку;
  • снять детали, которые находятся на стороне, противоположной звездочкам;
  • внимательно осмотреть, проверить исправность;
  • если какая-то поломана, заменить ее;
  • поставить снятые части на место в обратном порядке;
  • затянуть контргайку и конусные гайки.

Когда задняя втулка шатается, ее корпус прокручивается, необходимо подтянуть крепежные гайки. При затруднении движения заднего колеса – ослабить. Если же ухудшился накат, появились посторонние звуки во время езды, то, скорее всего, проблема в изношенных подшипниках либо отсутствии смазки.

Еще одна распространенная проблема – загрязненная каретка. В этом случае нужно вынуть кареточный узел, промыть все детали системы керосином или бензином, установить в обратном порядке.

Сборка

После проведения обслуживания, ремонта, важно правильно собрать заднюю втулку велосипеда. Делается это в обратной процессу разборки последовательности

Схема монтажа: правые подшипники – ось колеса – конус – левые подшипники – стопор – шайбы и заклепки – контргайка.

Отрегулировать, привести в порядок заднюю втулку на велосипеде своими силами не представляет особой сложности. Главное, действовать в строгой последовательности, а также аккуратно обращаться с деталями, чтобы их не потерять во время демонтажа. Соблюдение простых рекомендаций поможет справиться с этой задачей даже новичкам.

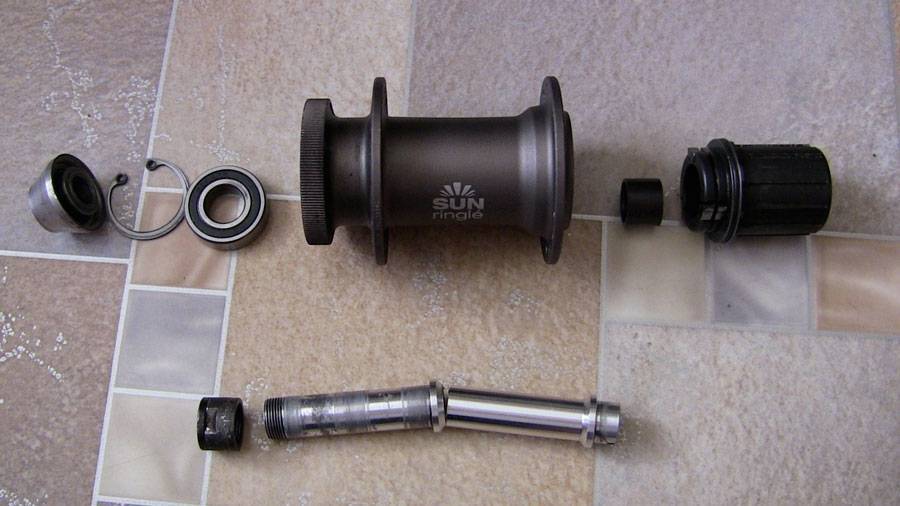

Снятие кассеты и переборка втулки

Втулка – одна из частей велосипедного колеса, которая требует периодического обслуживания. В среднем, заглядывать в нее нужно раз на 2000 км пробега, по срокам это 2-3 месяца активной езды. Если колесо уже скрипит и наблюдается снижение КПД вращения, иными словами, велик хуже едет, то пора снимать его и осматривать втулку.

Основная проблема со втулкой – это люфт и недостаточная смазка подшипников. Из-за нарушения посадки или повышенного трения детали начинают ускоренно изнашиваться. Если колесо давно не обслуживалось, подшипники могут вообще рассыпаться. Чтобы получить доступ к подшипникам втулки, нужно будет на время избавиться от задних звездочек.

Устройство задних скоростей снимается при помощи съемника и так называемого хлыста. Снять кассету – дело недолгое, однако придется приложить немало сил, чтобы свинтить ее с колеса. Поэтапно это выглядит так:

  1. Съемник вставляется в кассетную гайку.
  2. Хлыстом держится большая звезда системы, чтобы не проворачивалась.
  3. При помощи гаечного ключа съемник вращается, вывинчивая шлицевую гайку.
  4. Снимаем малые звезды, которые установлены сверху, аккуратно складываем их в сторону вместе с шайбами, а затем уже извлекаем саму кассету.

Перед тем, как разобрать втулку, следует немного ослабить натяжение спиц. Сделать это можно при помощи круглого ключа с выбитыми лунками под разные диаметры спиц. Ослаблять нужно ненамного, достаточно четверти оборотов. Если втулку потребуется заменить, то спицы нужно раскрутить настолько, чтобы легко вытащить ее из зацеплений.

Полная замена втулки требуется, если и ось, и подшипники пришли в негодность. Однако зачастую при заклинивании втулки ось в нормальном состоянии, достаточно поменять подшипники. Нередко и то, и другое ещё будет служить верой и правдой, если их хорошо смазать. Правильная смазка не даст деталям изнашиваться при динамических нагрузках.

Схема задней втулки скоростного велосипеда

Переборка осевой детали колеса сопряжена с очисткой оси и подшипниковых шариков от грязи. Извлеченные детали на время нужно поместить в растворитель, затем дать высохнуть, смазать и установить на место. Подшипники в перекошенном положении нужно отрегулировать, вернув их в прямое положение. Впрочем, во время люфта детали уже неисправны, поэтому лучшим вариантом будет замена.

Разборка трещотки для обслуживания

Иногда меня спрашивают: «Нужно ли обслуживать трещотку?»

Честно скажу, я не вижу в этом никакого смысла, так как, скорее всего, у вас быстрее износятся звезды, чем исчезнет смазка внутри трещотки, плюс в ней достаточно много шариков, которые предательски рассыпаются в разные стороны. Я на своем велосипеде меняю трещотку раз в год, и проезжает она у меня около 3-5 тысяч. За это время я не смазываю внутренние шарики ни разу.

Обслуживать трещотку, скорее всего, потребуется, только если она какая-то редкая или подверглась большим количеством воды.

Как же я разбирал свою трещотку:

Если у вас трещотка, то на ней вы можете увидеть два отверстия. Если таких отверстий нет, то это наверняка кассета. На фото я взял шуруп и вставил его в одно из таких отверстий, эти отверстия нужны, чтобы открутить крышку и добраться до подшипников. Резьба у этой крышки обратная, то есть, чтобы открутить ее, нужно откручивать по часовой стрелке. Я открутил крышку с помощью шурупа и молоточка. Маленькими ударами молоточком — и крышка откручена, сразу под ней вы увидите подшипники. Вот они какие маленькие:

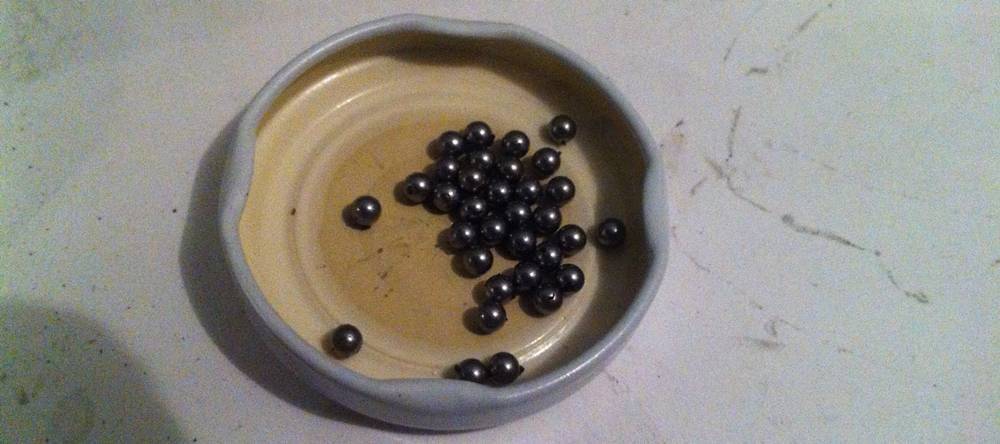

Но это еще не все подшипники. Когда вы начнете поднимать блок звездочек (крышка, которую мы открутили, их держала на месте) посыплются нижние подшипники трещотки, поэтому подготовьте заранее резервуар (тряпку), чтобы шарики не разбежались по полу.

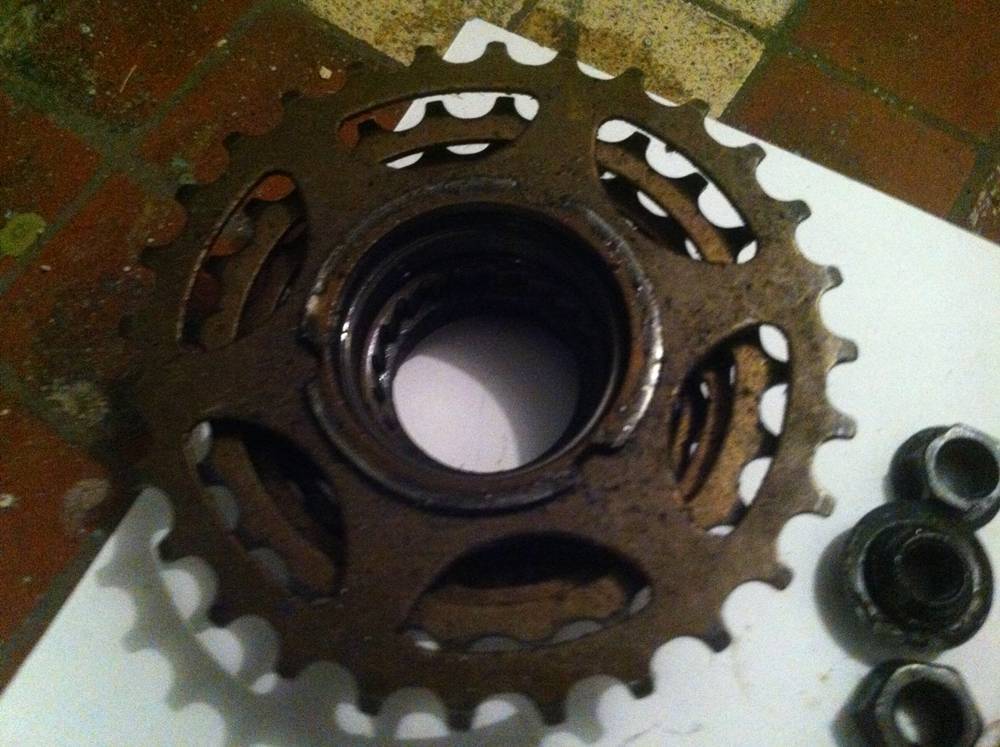

Обратная сторона звездочек трещотки:

После снятия звезд у вас останется вторая часть трещотки на втулке колеса. Как это выглядит можно увидеть на фото выше, где я писал об откручивании трещотки.

Чтобы, собственно, обслужить трещотку, вам потребуется почистить подшипники и дорожки, по которым они бегают, и нанести новую смазку (я использовал литол 24).

hd720 medium

Мой ВК Размер шариков в трещотке 3.2мм Полезные видео с моего канала, о ремонте велосипеда. 1) Задняя втулка колеса обслуживание. />2) Передняя втулка колеса обслуживание. />3)Как исправить, выровнять восьмерку на колесе велосипеда />4) Тормоза v brake настройка, как отрегулировать и установка на велосипед />5) Солидол и литол 24 можно смазывать велосипед или нет. 6) КТ-305 как работает втулка с ножным тормозом, обслуживание, устройство механизма. />7) Люфт и шат, раскручивается колесо заднее или переднее, как устранить. />8) Замена и настройка задней перекидки />9) Настройка передней перекидки велосипеда />10) Как сделать мягче вилку на велосипеде. />11) Вилка sr suntour XCT реставрация и ремонт />12) Ремонт простой пружинной вилки велосипеда />13) Замена каретки на велосипеде, как снять шатуны, как снять каретку, как разобрать каретку. />14) Велосипед задняя звезда трещотка, как разобрать трещотку. />15) Длина цепи, как определить длину цепи, снять и натянуть цепь на велосипеде. />16) Как разъединить, расклепать, велосипедную цепь. />17) Как пользоваться выжимкой для велосипедной цепи, секрет. />18) Как и чем покраска рамы велосипеда из алюминия или нержавейки в домашних условиях. />19) Замена передней вилки велосипеда />20) Скрип, хруст и стучит в педалях и каретке велосипеда, как устранить. />21) Как разобрать и собрать каретку на велосипеде, замена подшипников. />22) Ремонт, разобрать педали велосипеда. Установка, как снять педали с велосипеда. />23) Как рассчитать длину спиц велосипеда, калькулятор спиц. />24) Как заспицевать, заменить, спицы на колесе велосипеда на 36 спиц. />25) Как заменить или установить тормозные колодки на дисковых тормозах велосипеда. />26)Задняя перекидка Shimano Tourney ремонт, реставрация. />27) Задняя перекидка Shimano sis , ремонт, реставрация. />28) Как научиться самостоятельно кататься ездить на велосипеде взрослому и ребенку. />29) BOLI и FLAME дисковые тормоза, установка, настроить и регулировка. />30) Люфт, шат задней звезды трещотки на велосипеде, как убрать, в чем причина.
