Конструкция спицы, резьба, размеры и длина

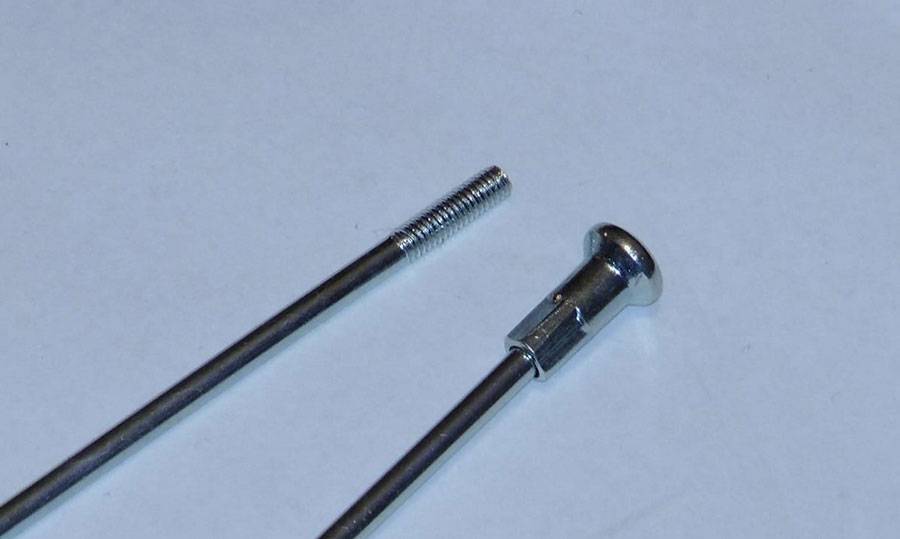

Конструкция спицы очень проста и представляет собой длинный стержень. С одного конца стержень загнут и расклепан, а на другом конце стержень имеет резьбу. Тот конец, что расклепан обычно крепится в специальные отверстия (фланцы) втулки, а тот, что с резьбой крепиться к ободу при помощи специальных ниппелей. Подробнее о существующих способах крепления спиц к втулкам Вы сможете узнать из нашей статьи о передних втулках велосипеда.

Резьба на спице бывает двух типов – нарезанная и накатанная . Спицы с накатанной резьбой значительно крепче, так как место соединения спицы и обода наиболее уязвимо. Но такие спицы и дороже потому, что накатать резьбу более трудоемко, чем нарезать. На более дешевые велосипеды и велосипеды не подвергающиеся большим нагрузкам устанавливают спицы с нарезанной резьбой. Диаметр спицы в том месте, где резьба накатана немного больше диаметра всей спицы.

По размерам спицы отличаются диаметром и длиной . Оба параметра подбираются индивидуально под конкретное колесо. Чаще всего применяются спицы диаметром от 1.6 до 2.3 мм. А длина спицы зависит от диаметра всего колеса.

Спицы DT Swiss отзыв и обзор

Компания Dt swiss известна именно своими спицами, а не втулками. Сначала на заводах Dt Swiss производились только спицы и ниппеля для них, и только в 90-х годах прошлого столетия компания стала выпускать обода и втулки, а в начале нулевых — вилки и амортизаторы. Компания имеет 3 завода в Швейцарии, США и Китае. До 2012 года данная фирма была настоящим эталоном в производстве велосипедных спиц. Очень редко можно было встретить поломанную спицу с логотипом DT. Но времена меняются.

По всей видимости, последние годы компания производит основное количество своих спиц в Китае. Отсюда падает контроль качества продукции. Именно этим и можно объяснить лопнувшие спицы моделей dt swiss competition и dt swiss champion, с которыми мне время от времени приходится сталкиваться. Спицы Dt swiss иногда и подделываются. Подделку можно различить по некачественной упаковке и несколько иной маркировке спиц на головке. Слева на фото точно оригинал, а вот справа вероятнее всего подделка.

Часть моих колес собраны на спицах Dt swiss champion и competition. Проблем с ними особых я не испытываю. Но все же с покупкой данных спиц стоит быть осторожным. Огромное количество их можно встретить на китайской торговой площадке Aliexpress. Там продаются спицы как и с оригинального завода Dt swiss в Китае, так и откровенно левые версии. Поэтому покупать их стоит только у проверенных продавцов. Несмотря на общее снижение качества велосипедных спиц, компания dt swiss — производитель весьма достойный, а изъяны бывают у всех.

Основные модели спиц Dt swiss: Champion (сечение 2.0), Competition (сечение 2.0-1.8-2.0), Revolution (2.0-1.5-2.0), Alpine (2.3-2.0-2.0).



Как правильно установить и настроить велокомпьютер

На рынке доступны несколько типов устройств. Основная классификация компьютеров – по типам подключения к сенсору:

• Проводные – просты, удобны, дёшевы. Проблемой может стать установка, но и она не особо сложна.
• Беспроводные – беспроводная связь позволяет устанавливать велокомпьютер где угодно, в том числе выпускать его в виде часов или вовсе приложения для смартфона. Минусом такого типа будет необходимость в отдельном питании на сенсоре.

Далее разделение идёт по функциональным возможностям. Например, кроме спидометра могут появляться модули контроля режима тренировки, запоминания сервисных расстояний, GPS координат. Топовые модели велокомпьютеров уже ближе к КПК и смартфонам, а иногда граница между ними вовсе стирается. Основной выбор по функциональным типам – в стоимости и дизайне устройства.

Какие выбрать?

Лучшим вариантом станут модели такого же типа, что стоят в колесах. Купить их сегодня можно поштучно, а потому заменить сломанную спицу будет несложно.

Когда появилась потребность в замене и подборе спиц нужного типа, обращают внимание на несколько правил хорошей покупки

• Не стоит брать дорогие изделия, если в них нет потребности. Например, непрофессиональному райдеру подойдут варианты из нержавейки. Профессионалу нужны усиленные модификации.
• Вид велосипедных спиц должен зависеть от предполагаемых нагрузок. Новичку не нужны усиленные модификации, которые к тому же сложно достать.
• Брать нужно модели со средней толщиной, по приемлемой цене. Количество берут, отталкиваясь от потребностей и параметров конкретного обода.
• Насчет длины можно обратиться к консультанту. Он быстро поможет определить нужный вариант, основываясь на диаметре обода, марке производителя, габаритах втулки, типе спицевания.
• Геометрия для новичка должна быть простой или плоской, с оптимальным увеличением нагрузок на пересеченной местности.
• Лучше выбрать перевернутые спицы, за счет которых уменьшается момент инерции.
• Лучшее положения спиц – парно-перекрестное. В таком случае удастся увеличить поперечную жесткость и силу натяжения, равномерно распределяя нагрузку на обод.
• Идеальное количество спиц – 36 шт. Минимальное число для переднего колеса составляет 28 шт. Для тандема оптимальным вариантом станет покупка 40 или 48 спиц.
• Важен тип резьбы. Спицы с накатанной резьбой более прочные, но стоят дороже.

В следующем видео вы узнаете, как правильно натянуть велосипедные спицы.

Правильный подбор спиц для велосипеда

Многие любители активного отдыха при покупке железного коня не смотрят на них. Хотя от них зависит очень многое. Чем качественнее велоспицы, тем лучше и приятнее езда.

Велоспицы обеспечивают колёсам прочность, жёсткость и обеспечивают амортизацию шин

Они обеспечивают колёсам прочность и жёсткость, дополняют амортизацию шин. Для правильного распределения разгрузки правильно подобранные спицы должны немного пружинить

Важно определиться, для чего требуется двухколёсная машина, до того как выбрать спицы для велосипеда

Материалы для изготовления

Чаще всего применяются:

• нержавеющая сталь (хромомолибден);
• титановые сплавы;
• конструкционные стали с никелевым напылением.

От типа резьбы зависит прочность изделий. Её делают нарезанной или накатанной. Лучшими являются элементы с накатанной резьбой, но они и стоят дороже из-за сложности изготовления.

От типа резьбы велоспиц зависит прочность колес

Спицы по геометрии делятся:

• на аэро, плоские;
• с постоянной толщиной, цилиндрические;
• с баттингом, цилиндрические

Аэро (плоские)

Имеют правильную аэродинамическую форму для снижения сопротивления воздушного потока. К недостаткам относится частая настройка втулки, что ослабевает крепление и требует больше времени.

С баттингом

Применяется для любителей кататься по бездорожью. Они способны поглощать удары и равномерно распределять нагрузку за счёт своих конструкционных особенностей. Имеют переменную толщину и, благодаря технологии холодной ковки, они способны растягиваться без ущерба для молекулярной структуры материала.

С баттингом бывают:

• на одно утолщение;
• два утолщения;
• тройной баттинг.

Наибольшее распространение получили элементы с двойным утолщением, подходящие для шоссе и МТБ. Для электровелосипедов, даунхилла и тандемов рекомендуются спицы с тройным утолщением.

Спицы с баттингом применяются для любителей кататься по бездорожью

Цилиндрические с одинаковой толщиной

Они применяются на преобладающем большинстве велосипедов. К недостаткам относится эластичность, масса и быстрая усталость материала, что требует частой замены.

Расчёт длины спиц для велосипеда

Некоторые велогонщики задумываются над расчётом длины спиц для велосипеда. Профессионалы заявляют: «Не слушайте никакие вести. От вида и качества этих деталей многое зависит, конечно, но если решили заменить спицы на велосипеде, то лучше менять на аналогичные».

Не пытайтесь переделать горный велосипед в гоночный либо наоборот. Над велосипедом работали инженеры, затратившие все свои навыки и использовавшие лучшие материалы для тех целей, для которых он предназначен.

Если в колесе стоит 36 плоских спиц аэро из алюминия, то ставьте такие же. Не рекомендуется его переделывать под другие нужды, так как если вы сделаете замену, то никак не сможете изменить конструкцию рамы.

В результате поставив на велосипед для велотрека спицы с баттингом и прокатившись на нём по бездорожью, приведёте к разрушению всей конструкции своего «коня». Поэтому, чтобы заменить спицу, снимите старую и поменяйте её на аналогичную.

Вывод

Для того чтобы сделать правильный подбор спиц для велосипеда, необходимо выяснить, для каких целей предназначен ваш двухколёсный конь и, исходя из вышеизложенного, произвести их замену.

Велосипеды без спиц уже давно не фантастика. Разбираемся, как устроен велосипед без спиц в колесах, какие основные разновидности таких моделей существуют.

Как подобрать велосипед по росту? На какие параметры при выборе велосипеда необходимо обращать внимание, как определить размер велосипеда по величине рамы и выбрать этот размер под себя

Как натянуть спицы на велосипеде так, чтобы продлить срок службы колёсам? Эффективные способы регулировки колеса, устранение основных видов деформации при помощи специальных инструментов и подручных средств.

http://velobajo.ru/bez-rubriki/dlina-spic-dlya-velosipeda.htmlhttps://natoke.ru/articles/289-spicovka-motor-kolesa-vse-nyuansy-video.htmlhttps://velofans.ru/remont/chto-nuzhno-znat-velosipednyh-spicahhttps://velomasterclass.ru/tolshhina-i-sechenie-spic-velosipeda/https://aktsport.ru/velosiped/podbor-spits-dlya-velosipeda.html

Измерение длины окружности колеса

Вводя размеры из таблицы, приложенной к спидометру, не удивляйтесь, что прибор будет немного врать. Но допустим, что вы взяли измерительную ленту и точно промеряли окружность колеса. Есть еще один фактор, который вносит искажение показаний.

Шина проминается под ездоком, из-за чего фактическая длина окружности окажется меньше, чем та, которую вы намеряете сантиметром. Если вы ездите на горном велосипеде с подспущенными для лучшего сцепления колесами, то скорость на велокомпьютере будет завышаться.

Друзья, кому важна самая высокая точность, есть только один способ:

Возьмите мел и начертите тонкую линию поперек покрышки, сядьте на велосипед и проедьтесь несколько метров. На асфальте отпечатаются четкие отпечатки от мела, расстояние между ними и будет самой точной длиной окружности.

Нужна ли вам такая точность — решайте сами. Я уже переболел всеми этими скоростями и километражами. Последние года два на моих велосипедах нет вообще никакого спидометра, это даже как-то успокаивает. Я примерно представляю, с какой скоростью еду, и как ни странно, могу определить пройденное расстояние с погрешностью не более 10%.

Износ цепи проверяю калибром, техобслуживание провожу не по километражу, а по настроению/проблемам. Так что в моей схеме велокомп вроде как бы и лишний.

Но для начинающих велосипедистов измерительные приборы, такие как спидометр, датчик каденса и пульсометр — крайне важные вещи. Чем больше информации вы получаете, тем более эффективно можно составить планы на покатушки и быстрее получить результаты.

Читать также:

Сказать спасибо за статью можно репостом в Фейсбуке или Вконтакте:

Спицы Sapim отзыв и обзор

Наряду с DT swiss, компания Sapim является общепринятым мировым лидером в производстве велосипедных спиц. Попробуем разобраться, насколько это правда. Действительно, до последнего времени эта контора производила качественный продукт, но, видимо, кризис, издержки производства и перенос части производства этих спиц в Азию сделали свое черное дело. За последние пару лет мне несколько раз приходилось менять лопнувшие спицы этой фирмы на различных колесах, собранных в других мастерских. При том, что колеса были собрано хорошо. Данные спицы с недавнего времени стали продаваться и на «Али». В целом, Sapim делает свое дело хорошо, как и Dt swiss, но вот только в Россию данные спицы уже практически ни одна контора не завозит. Покупать их в Азии — идея не лучшая, а доставка из европейских магазинов стоит 20 евро. Что касается лично моего опыта, то на данных облегченных спицах собраны колеса моей жены. Проблем с ними мы никогда не испытывали. Бывали случаи, что у моих знакомых при боковых ударах рвались особо тонкие баттированные спицы. Пару раз лопалась и модель Leader по шляпкам. Однако, сломать можно даже лом, если постараться. В целом, бельгийцы делают вполне себе качественный и надежный продукт, но брать их на «Али» однозначно не стоит, особенно реплики Cx-ray.

Основные модели cпиц Sapim: Leader (сечение 2.0), Strong (2.3-2.0), Race (2.0-1.8-2.0), Laser (2.0-1.5-2.0), D-light (2.0-1.65-2.0), плоские спицы X-ray (2.2-0.9-2.0).

Выбор спиц DT Swiss или Sapim — какие купить?

Раз я рассказал о своем опыте работы со спицами данных производителей, то отвечу и на главный вопрос: продукцию какой фирмы предпочесть? По-моему мнению оба данных производителей абсолютно одинаковы и отдать предпочтение какому-либо из них я не могу. У спиц Sapim несколько шире модельный ряд, чем у Dt swiss. В остальном обе фирмы абсолютно одинаковы по качеству и известности в велосипедном мире. Но эта известность, увы, порой может выливаться в копирование данных спиц другими китайскими производителями. Выбирая модели данных спиц, смотрите на год выпуска. Чем он раньше, тем лучше. Почитав иностранные велофорумы, вы без труда поймете, что на рубеже веков продукция этих двух контор была на самом высшем уровне, а с переносом части производства в Китай стала несколько хуже. На «али» в настоящее время продается практически весь полный модельный ряд Sapim. Вопрос лишь в оригинальности и качестве. Бытует мнение на заокеанских форумах, что спицы фирмы DT swiss в последние годы несколько хуже по качеству, чем Sapim. Однако, мой опыт показывает, что качество примерно одинаковое и многое зависит от конкретной партии поставки.

Толщина и сечение спиц велосипеда

— США/Англия 16g — 1,6 mm; — США/Англия 15g — 1.8 mm; — США/Англия 14g — 2,0 mm; — США/Англия 13g — 2,3 mm.

Спицы велосипеда бывают с круглым сечением по всей длине и с переменным сечением (swaged (butted)).

Спицы с переменным сечением выпускают в пяти видов:

Single-butted

Спицы с утолщенной частью у конца с головкой и с более тонкой по остальной длине до самой резьбы. Встречаются редко, применяются, когда необходимо более прочное колесо со стандартными отверстиями на ободе.

Double-butted

Эти спицы более тонкие в средней части, чем на концах. Наиболее встречающиеся размеры:

Такие спицы экономят вес, а утолщенные концы придают им прочность в местах сильных напряжений, как у спиц с постоянным сечением. Утонченная часть спиц придает им эластичность и позволяет упруго растягиваться в большом диапазоне, если сравнить с цилиндрическими спицами. В момент удара колеса об выступ или камень и резкого возрастания нагрузки в одном месте самые нагруженные спицы удлиниться в таких пределах, чтобы перераспределить эту нагрузку на соседние спицы. Это не позволяет разрушать обод в месте около спицевых отверстий.

Triple-butted

Спицы DT Alpine III лучше всего проявляют свои качества, когда необходима надежность и долговечность, например в тандемах или в туризме при перевозке груза. Они имеют преимущества двух видов спиц — single и double butted. У DT Alpine III у головки размер 2,34(13g), 1,8 (15g) по середине и 2,0 (14g) возле резьбы.

Если на спицах накатанная резьба, то внешний диаметр у резьбы больше диаметра проволоки спицы, поэтому отверстия во фланцах втулки должны быть такого размера, чтобы резьбовая часть тоже проходила в отверстие

Чтобы конструкция колеса была прочная, важно совпадение диаметра спицы у головки и диаметра отверстия на фланце. Спицы single-butted и triple-butted решают эту проблему

Так как у этих спиц возле головки диаметр больше, то люфта во фланце не будет.

Аэродинамические или эллиптические спицы — это вариант спиц double-butted, где тонкая часть имеет сечение в форме эллипса. Такое сечение делает спицу более аэродинамической. Самые известные спицы — Wheelsmith Aero с диаметром 1,8 (15g) у концов, и 2,0×1,6 в форме эллипса в средней части и эквивалентно 16g. Мне больше всего нравятся эти спицы не потому, что они дают преимущество в аэродинамике, а потому, что при сборке или регулировке колеса на них хорошо видны деформации и кручения, которых надо избежать.

У аэродинамических плоских спиц более выраженный плоский профиль, чем эллиптический. Но, такие плоские спицы невозможно продеть в отверстия у обычной втулки, так как они слишком широкие. Приходится в стандартной втулке во фланце проделывать узкие прорези. Это ослабляет фланец и прерывает гарантию.

В начале 90-х годов многие увлекались плоскими спицами Hoshi — у них не было традиционной головки, а только изогнутый конец. При такой конструкции во фланец вставлять спицу можно было головкой вперед. Такие плоские спицы можно было использовать со стандартной втулкой. Но к сожалению, эти спицы часто ломаются, я бы не советовал их использовать.

Еще почитать на эту тему:

Про велосипедные спицы. Спицы на колесо велосипеда должны быть из нержавеющей стали. Она прочная и не подвержена коррозии. Недорогие колеса собирают на хромированных или оцинкованных спицах…

Хорошие обода для велосипеда. Сейчас обода производятся методом экструзии – полурасплавленный металл подают под давлением через отверстие с формой поперечного сечения обода. Полученный профиль сворачивают кольцом…

Неисправности ободов велосипеда. Неисправности ободов велосипеда, в основном возникают из-за больших механических нагрузок, прилагаемых к нему, несвоевременной протяжки спиц или при неправильной обтяжке при спицевании колеса…

Подбор покрышки к ободу. В принципе, можно использовать почти любую комбинацию покрышки и обода, у которых совпадают посадочные размеры. Но, с точки зрения практического использования…

Как заспицевать мотор-колесо

Спицовка мотор-колеса в идеале выполняется в мастерской, с использованием специального оборудования. В завершение проводится наладка и проверка собранного электроколеса на стенде – для устранения овальности и бокового биения. При желании, заспицевать колесо можно и самому, но придется запастись временем и терпением. Неправильная заспицовка может вызвать различные проблемы – от взаимного истирания спиц в местах их касания до аварийных ситуаций. Поэтому к выполнению таких работ необходимо отнестись с максимальной ответственностью.

Основными видами спицовки выступают:

1. Радиальная – используется для сборки передних колес, предусматривающих установку ободных тормозов. Существенным изъяном радиальной сборки является высокая вертикальная нагрузка, испытываемая спицами. Главное преимущество данного типа заспицовки – привлекательный вид.
2. Крестовая – практичный и универсальный тип спицовки. Смотрится не так красиво, как радиальный, но гораздо лучше реагирует на усилие торможения и вращения от втулки. При спицевании крестом даже большие нагрузки от торможения и вращения педалей переводятся на растяжение спиц.
3. Смешанная – сочетает в себе особенности предыдущих типов, применяется гораздо реже.

Особенности конструкции

Спицы соединяют собой фланцы на втулке и обод, обычно находясь под углом, так как приёмники для ниппеля находятся по центру обода колеса велосипеда. С двух сторон конструкция различна. Если с одной стороны ниппель навинчивается спицевым ключом, то во фланец спица просто продевается, закрепляясь напрессованным элементом – головкой.

Типы и материалы

Являясь конструктивной частью на колесе, спицы сами по себе достаточно просты. Тем не менее, существует множество их типов. Разделяют по следующим параметрам:

• размеры, в первую очередь длина – зависит от размеров колеса и типа спицовки;
• материалы – современные сплавы всё чаще используются и для напыления, и для самой конструкции спицы;
• по способам крепления – сейчас стандарт практически устоялся, но варианты всё ещё есть.

Типы по размерам

Для начала, не все спицы круглые в сечении. Всего сечений спиц выделяют достаточно много:

• С одинарным и двойным утолщением – на концах круглой в сечении проволоки делаются утолщения. В случае одиночного – на стороне головки.
• Тройного сечения – «составные» модели, в которых диаметр сечения меняется в одной из сторон двумя шагами. Обычно утолщение смещается к центру колеса.
• Аэродинамические – эллиптические и плоские варианты для скоростных гонок, иногда встречаются каплевидные варианты.

Ширина измеряется в AWG (American Wire Gage), американском измерении сечения проводов (проволоки) единицы в 10g-17g являются стандартами и впрямую приводятся к миллиметрам. Самые часто встречающиеся – 12g и 14g, 2,6797 мм и 2,032 мм, соответственно.

По длине велосипедные спицы не типируют, так как производятся в очень большом ассортименте.

Типы по материалам

Большинство используемых моделей изначально изготавливались и продолжают изготавливаться из стали – прочные, надёжные, недорогие изделия. Кроме стали, могут использоваться:

• титан – более надёжный и крепкий металл, но на порядок дороже. Литые спицы из титана применяются в триале и даунхиле для компенсации огромных ударных нагрузок;
• углепластовое волокно – обратный титану материал. Очень лёгкий и достаточно крепкий, чтобы выполнять функцию спицы, но ещё более дорогой. Используется в основном из-за своей лёгкости и аэродинамики в гоночных байках.

Этап второй: Установка

Для удачной набивки колеса понадобятся:

Если вам приходится впервые переспицевать колесо, то обратите особенное внимание, что отверстия на ободе немного смещены (наклонены) в стороны. Спицы с правого фланца втулки должны быть заведены в отверстия, которые смещены вправо, а с левого фланца – влево

Половина спиц каждого фланца относится к числу лидирующих. Другая половина – это хвостовые.

• Лидирующие спицы – те, которые направлены по ходу вращения обода. Как правило, они обозначаются оттенками синего цвета.
• Хвостовые спицы – направленные против вращения колеса. Чаще всего их обозначают оттенками красного цвета.

Первой устанавливается хвостовая спица, которая обязательно должна пройти внутри фланца. Ее следует вставить с наружной стороны правого фланца и направить в смещенное вправо отверстие обода, которое расположено следом за отверстием золотника. Ниппель нужно закрыть на несколько оборотов для того, чтобы спица не могла выпасть. Следующая спица должна быть направлена в отверстие того же самого фланца, следующее – через три отверстия после первой установленной.

Следующий шаг – поворот велосипедного колеса таким образом, чтобы оказаться перед левым фланцем втулки. Второй вставленной группой спиц также будут хвостовые. Нужно повернуть обод, чтобы золотник оказался вверху

Обращаем внимание на самую первую установленную спицу – если она в первом отверстии после золотника, то первая спица левого фланца должна быть расположена левее, если первая установленная во втором после золотника отверстии, то первая спица левого фланца должны быть расположена слева

Когда все хвостовые спицы на месте, можно переходить к лидирующим. Поворачиваем колесо велосипеда к себе правым фланцем. Установка лидирующих спиц производится с внутренней стороны фланца. Их можно вставить в любое отверстие. После этого следует повернуть втулку по часовой стрелке, чтобы лидирующая спица пересеклась с тремя хвостовыми

Важно, чтобы первые две она пересекла с внешней стороны, а третью – с внутренней. Возможно, для установки ее потребуется немного изогнуть

В этом нет ничего страшного. Аналогично устанавливаются остальные лидирующие спицы.

Какие спицы самые прочные?

Говоря о прочности спицы, надо учитывать ее пластичность (а именно — возможность необратимого растяжения спицы) и способность поглощать удары от неровностей дорожного покрытия, а также прыжков, сильного торможения и других факторов, о которых речь шла выше. Мною замечено, что спицы часто лопаются в зоне изгиба у фланца втулки от накопления усталости, так как данная область является концентратором остаточных растягивающих напряжений. Что бы не пели вам в уши производители велосипедных спиц, при уменьшении поперечного сечения спицы значительно снижаются прочность, упругость, а также характеристики пластичности самой спицы.

Колеса, собранные на классических спицах сечения 2.0, способны упруго переносить удары с нагрузкой, вдвое превышающей таковую на колёсах с баттированными спицами. Спицы с постоянным сечением более эффективно сопротивляются «восьмеркам» и другим деформациям обода. Мой опыт показывает, что колеса собранные на спицах с постоянной толщиной 2.0 гораздо реже оказываются на стенде для правки и сборки колес, чем колеса с баттированными спицами. Получается, что для туризма и простого катания покупка баттированных спиц оказывается абсолютно нерациональной, поскольку экономия массы на колесо составляет не более 60-100 г, которые распределены равномерно по всей площади окружности и не оказывают существенного влияния на ускорение велосипеда.

Поэтому для сборки крепкого и надежного колеса можно брать спицы одной толщины. Кончено, можно потратиться не более «толстые» спицы типа Sapim strong или Dt swiss alpine, чья толщина у шляпки 2,3 мм вместо 2,0, но существенного выигрыша в надежности колеса вам это не даст.
