Как самому собрать велосипед?

Как сделать велосипед своими руками: рама, тормоза, сидение - видео инструкция
Содержание

Седло

На первый взгляд, велосипедное седло, деталь незначительная, но это мнение довольно быстро меняется в процессе его эксплуатации. Согласитесь, что испытывать неудобства, а то и физическую боль, после пяти километров поездки, мало кому по душе.
Подбор седла – задача строго индивидуальная. Желательно перебрать как можно большее количество вариантов, прежде чем сделать свой выбор. Для непродолжительных поездок могут подойти широкие и мягкие седла, тогда как для более спортивной езды требуются жесткие седла, хорошо соответствующие анатомии велосипедиста. При отсутствии должного опыта, придется использовать способ длительного перебора.

Перед тем, как начать

Как только в голову пришла идея создания BMX кустарным способом, следует взвесить все плюсы и минусы, а еще ответить на ряд вопросов. Во-первых, необходимо точно рассчитать свои силы и возможности. Действительно ли получится создать аналог байка, который можно купить в магазине? Дело в том, что точные расчеты произвести не получится, а даже малейшая ошибка может стоить здоровья райдера при выполнении различных трюков.

Второй момент – это стоимость изготовления. Вполне вероятно, что собственноручный велосипед обойдется дороже, чем покупной. Следует не упускать еще и тот момент, что во втором случае будут сэкономлены драгоценные силы и время.

Если идея не покинула будущего творца, то следует набраться терпения и приготовиться к тому, что, возможно, что-то не будет получаться с первого раза. Для начала потребуется найти «сырье» и необходимые инструменты.

Создание чертежа на раму велосипеда

Чтобы сделать правильный чертеж самому, придется долго стараться, так как необходимо придерживаться справочных данных по длине и диаметрам труб. А еще нужно определиться с видом велосипеда.

Проще пойти другим путем – брать готовые чертежи. Для примера возьмем чертеж ромбовидной рамы дорожного велосипеда. По рисунку видно, что подседельная и передняя (стакан) трубы должны быть строго параллельны друг другу, а нижняя основная труба и нижнее перо заднего треугольника необходимо раскинуть на одинаковый угол относительно подседельной.

Нижняя и верхняя основные трубы одними концами закреплены к рулевой, другими – к подседельной. Верхняя труба может быть расположена горизонтально или под углом, все зависит от модели. В нашем случае она горизонтальна.


Изображение закрытой рамы для синглспида

С учетом всех размеров и углов должна получиться такая конструкция, как на бумаге. Следующие этапы после изучения чертежа – это нарезка и сварка труб.

Преимущества сборочного велосипеда перед покупным

Модели велосипедов в магазинах делаются не под конкретного пользователя, а с учетом средних потребностей. Также у них жестко закрепленная комплектация – типы ободьев, покрышки, вилка, тормоза, седло и т.д. То есть у модели уже все прописано, а изменения хоть и вносятся, но нечасто. Что же делать покупателю, которому нравится модель в общем, но не устраивает тип вилки или качество тормозной системы?

Здесь можно пойти тремя путями:

  • купить велосипед, затем тюнинговать его по своему усмотрению;
  • заказать сборку байка с нуля;
  • собрать самому из запчастей.

Если идти первым путем, то придется выделить кругленькую сумму: покупка нового велосипеда + затраты на новые запчасти. Можно купить дешевый велик с рук, а затем совершенствовать его. Правда, затраты от этого не уменьшатся, наоборот, от б/у-шного байка пригодной может остаться только рама. Остальное придется покупать заново, считай, сборка велосипеда, только дорогая.

Велик на заказ – это здорово. Сложности кроются в цене всех запчастей и работ по сборке. Если кратко, стоить будет еще дороже, чем апгрейд купленного вела в магазине. Кроме этого, надо иметь точный план, что именно хочется получить в результате. А его может не оказаться.

Создание новой модели с нуля – более перспективное направление по сравнению с двумя предыдущими вариантами. Здесь есть возможность выбирать необходимые детали, сочетать новые запчасти с подержанными, а также получить сбалансированные характеристики.

Не понаслышке многие знают, как на покупных великах соседствуют долговечные и качественные детали с дешевыми подделками. Стоимость на это все будет существенно ниже, так как:

Это все отлично, теперь стоит определиться, какие компоненты можно покупать с рук, а какие – только новые. Велосипед – это сложная система, поэтому подходить к его сборке нужно ответственно.

Сборка колес

Каждому, кто желает перемещаться на таком виде транспорта, необходимо знать, как собрать заднее колесо велосипеда. Первым делом следует закрепить центральную втулку в ободе, в этом помогут спицы. Тут существует определенный порядок: сначала одна сторона по кругу, потом переворот и установка остальных. Далее необходимо отрегулировать натяжение каждой спицы. Это делается так:

  • Все ниппеля завернуть на одинаковое количество оборотов.
  • Прибавлять по одному обороту, пока затягивание последних спиц станет невозможным.
  • Отмотать один оборот назад.
  • Затянуть все спицы еще на пол-оборота.

Также необходимо установить кассету, закрепить на ней цепь, зафиксировать ось. В заключение исправить неровности – восьмерки, эллипсы, проверить работу тормозов и систему переключения передач.

Этих знаний достаточно для того, чтобы понять, как собрать колесо велосипеда — и заднего, и переднего. Касательно второго все еще проще – спицы, ось, обод, барабан, подшипники, камера и покрышка.

Как сделать веломобиль своими руками

Проект трехколесного двухместного веломобиля с редуктором:

Модель создана в программе КОМПАС-3D и состоит из 242 деталей. Для просмотра и анализа устройства модели используйте бесплатную программу КОМПАС-3D Viewer.

Скачать 3D-модель.

Проект четырехколесного двухместного веломобиля с передним приводом:

Модель создана в программе SolidWorks и состоит из 70-ти деталей. Для просмотра и анализа устройства модели используйте бесплатную программу eDrawings.

Скачать 3D-модель.

Используя данные 3D-модели, веломобиль можно легко и быстро собрать как конструктор, без утомительного изучения чертежей. При необходимости во всех 3DCAD-программах присутствует возможность печати чертежей по 3D-моделям и их деталям.

Трансмиссия

Базовым элементом велосипеда является – трансмиссия. С ее помощью усилие с помощью цепной передачи с педалей передается на заднее и переднее колесо. Это достигается с помощью при участии шатунов, к ним крепятся педали, и каретки.

К шатуну также крепятся передние звезды, с помощью которых передается мощность на ведущее колесо. Передние и задние звезды, в свою очередь, соединены цепью. Трансмиссия позволяет управлять скоростью, а некоторые приспособления позволяют переключать передачи. То есть этот узел работает аналогично запчастям автомобиля. Причем любой классический велосипед является, в терминах автомобилистов, заднеприводным транспортным средством.

Основная задача разработчика состоит в том, чтобы при минимальных усилиях при кручении педалей передать максимальную мощность на колеса. Если это не реализуемо полностью на практике, то практикуется электропривод. Но цели можно достичь с помощью конструкционных особенностей.

Дизайнерский велосипед на фото выполнен бамбуковых стеблей. Это может быть и дерево. Но конструкционно и по сложности трансмиссии он достаточно прост в реализации. Можно выполнить и классическую конструкцию, рассчитанную на выполнение из металла

Обратите внимание, что несущий элемент по своему внешнему виду зависит от материала, из которого изготовлен. Некоторые дизайнеры предпочитают работать с фанерой при изготовлении рамы. Причем особенности этого материала влияют на конструкцию и крепления

Причем особенности этого материала влияют на конструкцию и крепления.

Лучшие статьи :  Как быстро научиться ездить на велосипеде?

На что обратить внимание при выборе запчастей

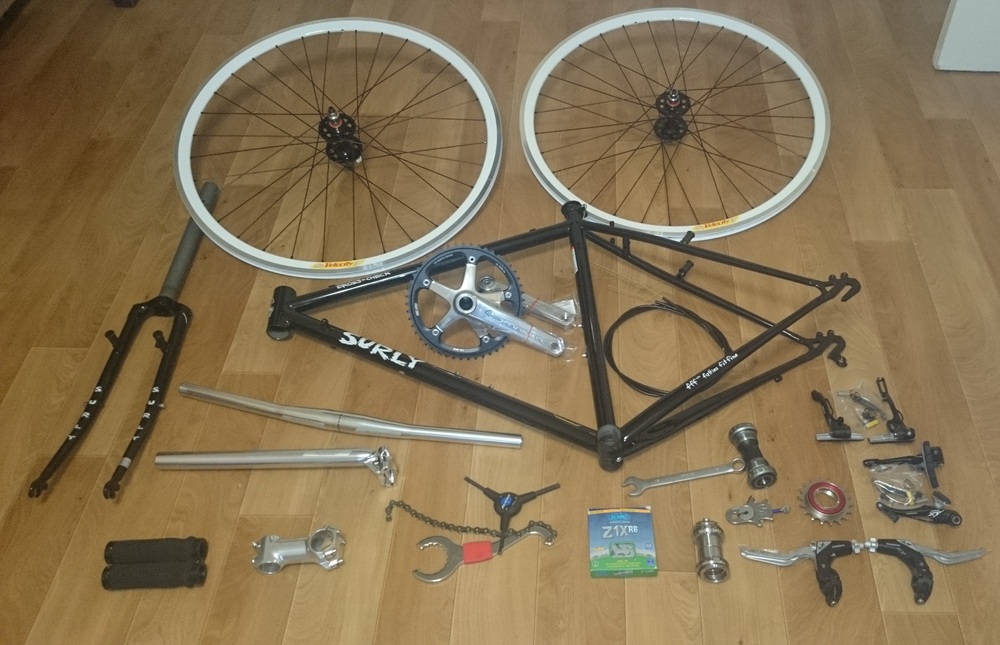

(картинка 2 запчасти)

Для начала «поселитесь» на велофорумах, где продают велозапчасти, а также мониторьте веломагазины на предмет распродаж комплектующих.

Если покупаете подержанные запчасти, то будет не лишним поинтересоваться, у какого владельца они были в эксплуатации.

Если продавец хрупкая девушка или худощавый паренек, то детали берите, если гонщик весом 100кг да еще и далекий от углубленной любви к велу, то от покупки лучше воздержаться.

Вам повезет, если вы найдете продавца, как говорится «мажора», для которого приобретение велосипеда дополнительный способ «выпендрится». Такие катают два раза в месяц, протирают велосипед ушными палочками, а завидев новую модель, стараются скинуть устаревшее «барахло» за полцены.

Помните, что некоторые из частей велосипеда практически не изнашиваются, а это значит их можно приобретать независимо от возраста. К таким деталям относятся манетки или передний переключатель.

Внимательней стоит быть с более сложными элементами, такими как колеса, амортизаторы и вилки. При выборе этих запчастей нужно как минимум разбираться в теме или иметь знающего друга.

К примеру, обратите внимание на спицы. Если установлены нестандартные спицы, или попросту редкие, то прикиньте, где вы будете покупать их в случае необходимости замены

На чем не стоит экономить так это на раме. Именно она является основой велосипеда, на которую навешивается все остальное.

А вот с брендами комплектующих стоит быть поосмотрительней. Не навешивайте на велосипед Shimano и SRAM. Выберите один бренд на один велосипед, и тогда балансировка пройдет успешно.

Это же правило распространяется на смешивание деталей с разных велосипедов по стилю езды. К примеру, запчасти с шоссейника не стоит использовать при сборке горного велосипеда и наоборот.

Сборка кастома

В основном суть сборки собственного велосипеда заключается в миксовании разных деталей от многочисленных моделей. Подобный вариант значительно дешевле, чем творение железного велоконя с нуля. Если же выбран более сложный вариант, придется осуществлять сварочные работы, разрабатывать дизайн, создавать чертежи и т. д. Перед тем как собирать велосипед, нужно определиться, что именно нужно получить в результате. К примеру, для переделки стандартной модели в туринг можно установить шоссейный руль и заменить раму на крепкую и легкую титановую. Кроме того, в этом варианте нелишней будет замена тормозов и другие необходимые модификации. Главное, что следует учитывать в данном случае: далеко не все велодетали и крепежи унифицированные и может потребоваться значительное количество времени для создания подходящей конструкции. Однако труд окупится сторицей, точнее, идеальным велосипедом.

Самые простые в сборке велосипеды

Большинство современных велосипедов оснащены переключателями скоростей и освещением. Однако подобный агрегат не всем нужен. Иногда достаточно простого велосипеда для передвижения по городу или выезда на природу. Во всех моделях есть базовый набор элементов: колеса, рама, руль, сиденье, педали и обязательно есть тормоза. Они имеют фиксированную передачу, то есть только одну звездочку, а значит, много заморочек с настройкой их не будет. К ним относится сити-байк, или городской велосипед. В нем все предельно просто, он гарантирует комфорт при перемещении по городу, большие скорости не развивает. Для того чтобы понять, как правильно собрать велосипед для города, нужно разобраться, как он выглядит. Это модели с легкой рамой и удобным седлом, в них нет переключателей передач, есть тормоза. Часто их комплектуют корзиной спереди.

Создание чертежа на раму велосипеда

Чтобы сделать правильный чертеж самому, придется долго стараться, так как необходимо придерживаться справочных данных по длине и диаметрам труб. А еще нужно определиться с видом велосипеда.

Проще пойти другим путем – брать готовые чертежи. Для примера возьмем чертеж ромбовидной рамы дорожного велосипеда. По рисунку видно, что подседельная и передняя (стакан) трубы должны быть строго параллельны друг другу, а нижняя основная труба и нижнее перо заднего треугольника необходимо раскинуть на одинаковый угол относительно подседельной.

Нижняя и верхняя основные трубы одними концами закреплены к рулевой, другими – к подседельной. Верхняя труба может быть расположена горизонтально или под углом, все зависит от модели. В нашем случае она горизонтальна.

С учетом всех размеров и углов должна получиться такая конструкция, как на бумаге. Следующие этапы после изучения чертежа – это нарезка и сварка труб.

Делаем синглспид собственными руками

Синглспиды собираются на базе рам со специальными горизонтальными дропаутами, позволяющими установить колесо так, чтобы цепь была должным образом натянута. Есть возможность использования и обычной рамы, в таком случае вам придется вместо заднего переключателя установить специальный натяжитель цепи.

Но как сделать данный байк максимально просто и дешево? Вот пара распространенных вариантов:

Делаем синглспид из МТБ

Вам понадобятся передняя, задняя звезды и специальная цепь (она шире, чем на многоскоростных вариантах). Большой плюс в том, что вы можете использовать старые компоненты. На байке со скоростями это приведет к плохому переключению передач, окончательному износу зубьев звездочек и даже к проскакиванию цепи, но на синглспиде таких проблем нет — пусть цепь и будет издавать посторонние звуки, но ехать ваш байк будет всегда. Часто старые компоненты используют любители поездок зимой, когда жалко «убивать» новую и дорогую систему.

Синглспид из МТБ велосипеда можно сделать даже в полевых условиях (к примеру, при поломке переключателя или петуха):

  1. Для этого поставьте цепь на среднюю звезду спереди, и определите на какой из задних звезд она будет идти максимально ровно, без перекоса.
  2. Полностью снимите задний переключатель.
  3. Для того, чтобы компенсировать отсутствие натяжителя, придется укоротить цепь. Длину следует подбирать так, чтобы она не провисала (это грозит перескакиванием по звездам кассеты), но в то же время не была натянута слишком сильно (иначе крутить педали станет намного сложнее).
  4. После подбора нужной длины расклепываем ее с помощью выжимки и убираем нужное количество звеньев.

Конечно, постоянно на таком велосипеде не поездишь, но до дома вы доберетесь, а по дороге сможете подумать о преимуществах.

Делаем синглспид из «Туриста»

Синглспид из ХВЗ велосипеда — весьма популярная конструкция, ведь обходится она в копейки. Проще всего сделать все по такому же методу, как и с МТБ в полевых условиях, но можно сделать и все «как надо»: приобрести б/у туристическое колесо из Европы с флип-флоп втулкой. Если оно не будет вставать правильно, достаточно руками разогнуть задние перья (или поджать их). Цепь придется заменить на более широкую, так как односкоростные звездочки шире. Подойдут колеса и от «Украины» или других подобных велосипедов (в России — «Урал», «Аист»).

Если колесо оснащено втулкой с ножным тормозом, ручные тормоза можно будет снять, и — вуаля — вы счастливый обладатель недорогого велосипеда.

Замена ведомой звездочки на меньшую

Передаточное соотношение — важный параметр при сборке велосипеда. Первое время, пока вы еще не привыкли к нагрузкам, можно поставить заднюю звезду на 20 или 21 зуб, но после поставить другую — на 16 или 18 зубьев. Но стоит помнить, что соотношение зависит не только от задней, но и от передней звезды, так что подбирайте обе из них с умом.

Соотношение числа зубьев передней и задней звездочек подбирается так: по исключительно ровной местности — порядка 3.0, если наличествуют небольшие горки и спуски — 2,5, ну а соотношение 2.0 позволит вам без проблем забраться в любой подъем (но за это придется расплачиваться ограничением максимальной скорости).

Веломобиль повышенной проходимости и особенности его создания

При изготовлении веломобиля важно учесть многие детали

  • Каким образом будет использоваться транспортное средство;
  • Сколько скоростей необходимо владельцу необычного средства передвижения;
  • Каковым будет дизайн конструкции;
  • Качество и количество крепежных элементов.

Для тех, кто планирует выжимать максимум из своего нового железного друга, нужно призадуматься о том, чтобы колеса или шины имели хорошую резину. Ведь для тех, кто собирается проводить множество времени в любое время года на веломобиле, важна проходимость транспорта. Для этого можно использовать вместо обычных шин, шины крупнее, больше диаметром.

А также, для более высокой проходимости включают в конструкцию средства передвижения вместо привычных трех колес, четыре. Высота сидения также может повлиять на проходимость, потому что, чем выше сидение, тем безопаснее  пассажиру, он защищен от влияний тротуара, земли и других поверхностей.

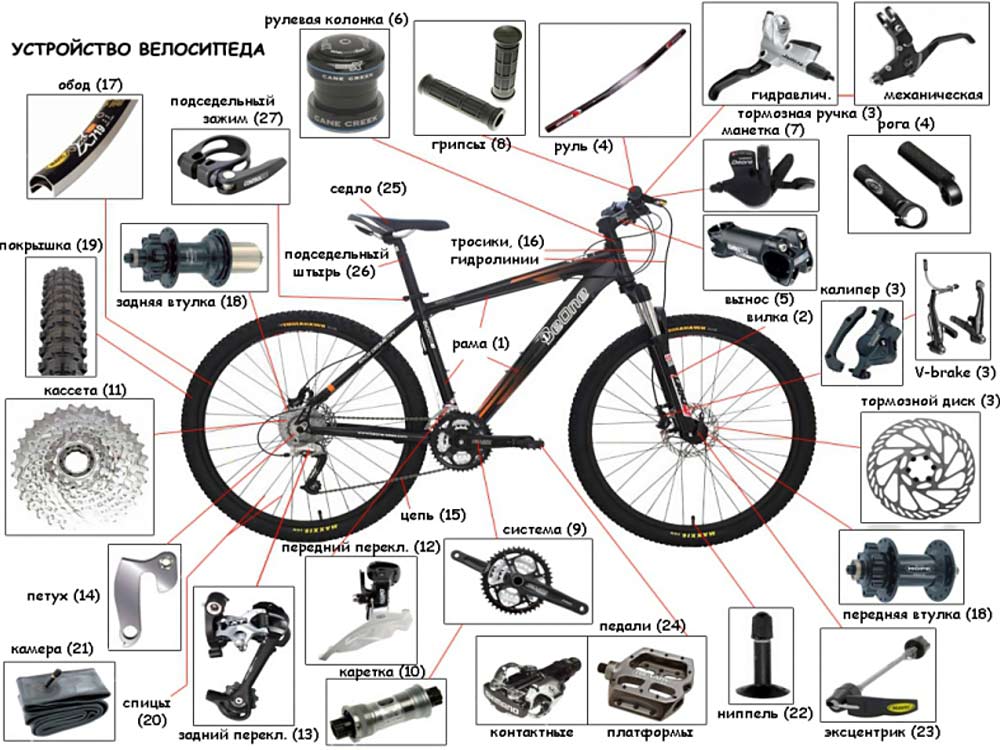

Из чего состоит велосипед?

Для начала давайте разберёмся, какими деталями вообще располагает среднестатистический байк. Итак, современный велосипед состоит в общей сложности примерно из двенадцати деталей.

Среди них есть те, которые постоянно на слуху:

  • колёса;
  • цепь;
  • рама;
  • руль;
  • тормоза;
  • седло;
  • педали.
Лучшие статьи :  Флягодержатели для велосипеда

И те, названия которых вы, возможно, прочтёте впервые:

  • кассета;
  • переключатели;
  • тросы;
  • каретка;
  • вилка.

Рама

Рама — это основа любого велоснаряда. Она выполняется из металла и скрепляет большинство крупных деталей между собой. Другими словами, это каркас велосипеда. Сборку следует начинать именно с покупки рамы. Это основная деталь, по которой подбираются остальные.

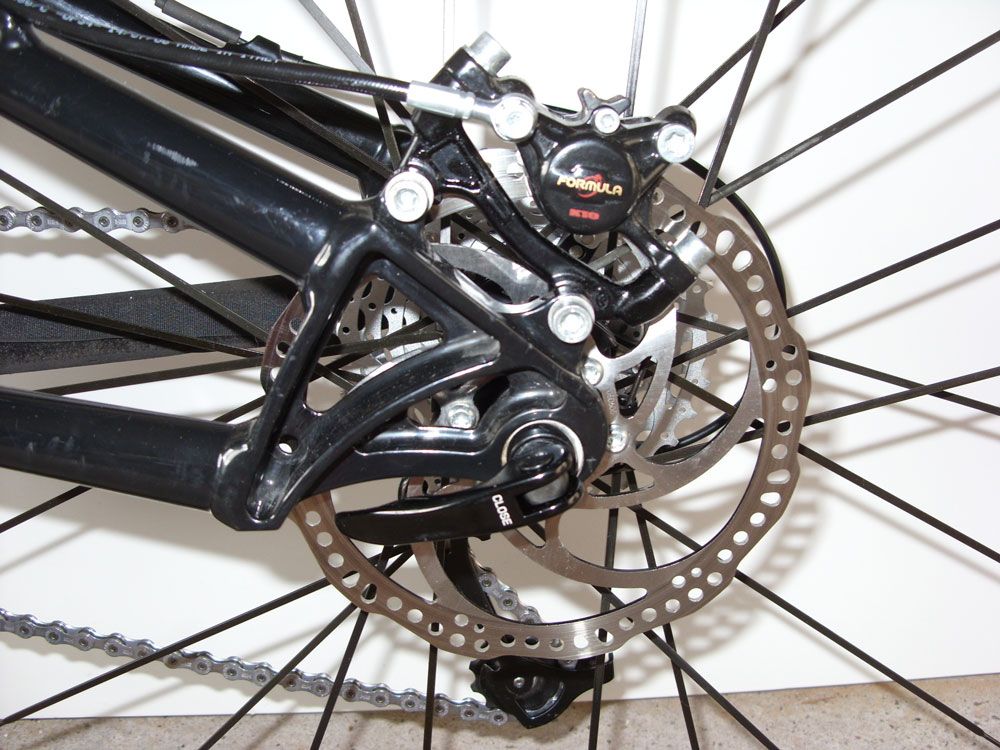

Тормоза

Бывают ручными или ножными. Различаются только способом управления. Функция одна — уменьшить скорость либо вовсе прекратить движение.

Каретка

Её «место обитания» — кареточный стакан рамы. Она обеспечивает вращение. Ось каретки крепится к педалям посредством шатунов.

Кассета

Составная деталь. Состоит она из нескольких «звёздочек», предназначенных для разных скоростей. Они располагаются на задней втулке рамы.

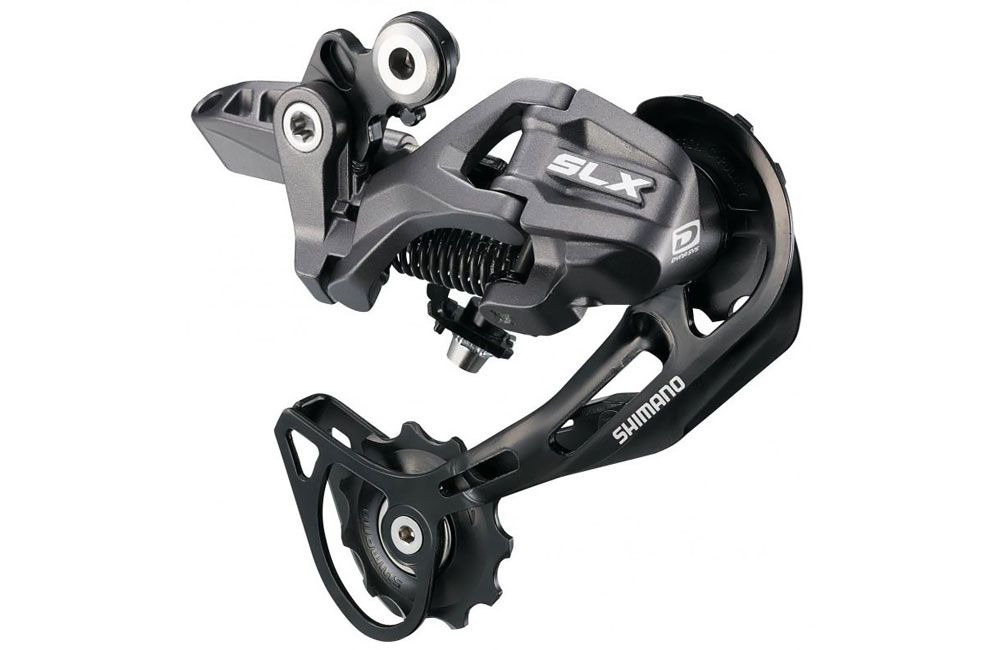

Переключатель

Механизм, позволяющий управлять велосипедными скоростями. Переключатель заставляет цепь перемещаться с одной звёздочки на другую.

Тросы

Тросики соединяют переключатели с цепью. Правильное их подключение значительно упрощает процесс торможения или переключения передач.

Колёса

Значение слова «колесо» наверняка ни у кого не вызывает вопросов. Велосипедные колёса состоят из нескольких компонентов:

  • ободьев;
  • втулок;
  • спиц;
  • камер;
  • шин.

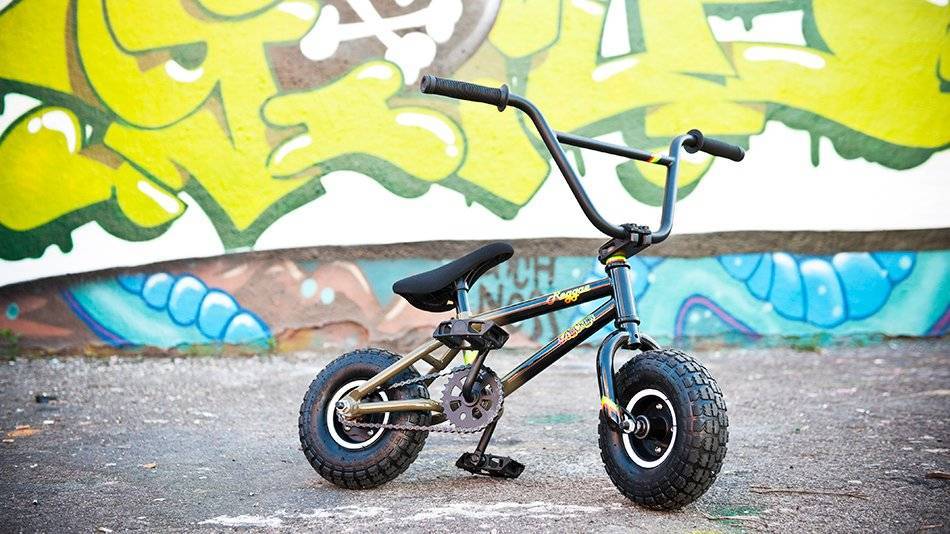

Мини-БМХ забава или новое направление?

Не так давно по сравнению с другими направлениями катания на велосипедах, появилось и ещё одно интересное и трюковое направление. Им не интересно идти в ногу с современными стандартами, их интересуют море фана и возможность им поделиться. О да , это mini BMX!

Да, он маленький и компактный, да, на нем себя отлично чувствуют дети, но, когда увидишь, как на нем «лупят» мировые профессионалы БМХ и МТБ фристайла, назвать этот велосипед детским не поворачивается язык. И конечно за счёт своих размеров он отлично вписывается в городскую среду, ведь когда он не нужен, то просто поместится в сумку средних размеров.

Если верить вмемирному разуму сети Интернет, то идея принадлежит БМХ команде из Индонезии HellTrust . Ребята из этой команды как-то подумали, что многие вещи в миниатюре выглядят намного забавнее и решили собрать мини-бмх. Штука получилась прикольная и ее запустили в производство. Сейчас это направление стремительно набирает популярность по всему миру.

Несмотря на свои размеры, мини-бмх предназначен для катания по любой поверхности и выдерживает довольно большие трюковые нагрузки. По прочности не уступает обычному БМХ, но при этом обладает рядом преимуществ. Благодаря размерам он весит меньше, а следовательно на нём проще делать многие трюки, его проще выдернуть и проще переворачивать. Да и учиться делать трюки на нём гораздо проще и менее травматично, ведь с меленького велосипеда спрыгнуть вовремя не составит труда.

Конечно, мини-БМХ не предназначен для вело прогулок или туристических поездок. Его стихия — экстрим парк или стрит спот.

Несмотря на то, что эти велосипеды есть в свободной продаже в том числе и в России, пока что большого распространения у нас он не получил. Как мне кажется, дело в большом стремлении наших людей покупать более универсальные велосипеды, которые можно будет широко применять при необходимости.

В настоящее время в Мире эти велосипеды выпускают 2 производителя. Модели в основном отличаются внешним дизайном, но есть отличия и по раме, высоте руля, весу и т.д. Правда, заметить это сможет только состоявшийся мини-БМХ райдер или очень внимательный покупатель.

Как можно заметить, тормоза на эти велосипеды не устанавливаются, даже теоретически

Ну и небольшое видео о парнях, которые катаются на мини-БМХ велосипедах.

Автор обзора: Марченко Владимир

Фотографии взяты из поисковой системы Яндекс.

Фрикционная передача

Эта разновидность электропривода, хотя и встречается в продаже, но не пользуется особой популярностью. Принцип ее – немудреный. Двигатель устанавливается прямо у ведущего колеса, передача крутящего момента происходит непосредственно с вала статора на покрышку. Казалось бы – все просто и очевидно. Но то, что, может быть, применимо для детских электрических машинок и велосипедов, малопригодно в реальном использовании транспорта.

Посудите сами:

  • Нет никаких передаточных звеньев, то есть исключается возможность увеличения угловой скорости колеса за счет использования редукторов;
  • Крайне низкий КПД;
  • Даже незначительное падение давления в камере колеса резко уменьшит эффективность такого привода.
  • Постоянное трение между фрикционом двигателя и протектором покрышки резко снижает ее долговечность.
  • В условиях сырой погоды, грязной дороги, мороза коэффициент трения существенно уменьшится, фрикцион будет пробуксовывать, что снизит и без того невысокую энергоотдачу привода.

Единственным плюсом этой системы является простота ее установки, которая не потребует каких-либо глубоких переделок велосипеда.

Нет, если планировать переделку с реальными повышениями эксплуатационных качеств велосипеда, от подобной схемы лучше сразу отказаться.

Установка моста

Порядок сборки этого элемента не представляет особой сложности, поскольку он подходит практически ко всем классическим рамам. Работа выполняется в такой последовательности:

  1. Сначала демонтируются все штатные элементы задней части, включая стандартную цепь, колесо, крыло, багажник и ручные тормоза.
  2. Затем устанавливается мост типа UK на родное посадочное гнездо заднего колеса. При этом упоры заводятся на нижнюю трубку задней части рамы, ось продевается в проушины. Все детали затягиваются, упоры притягиваются при помощи хомутов.
  3. Далее монтируется новая цепь, которая длиннее обычного аналога. Чтобы ее сделать, нужно купить две штатные цепи и подогнать элемент по нужным размерам. Для удаления лишних звеньев используйте метод стачивания заклепки или установки нового замка.
  4. Остается только настроить переключатель скоростей.

Как видно, трехколесные велосипеды руками – не такая уж и непосильная задача.

На что обратить внимание при выборе запчастей

(картинка 2 запчасти)

Для начала «поселитесь» на велофорумах, где продают велозапчасти, а также мониторьте веломагазины на предмет распродаж комплектующих.

Если покупаете подержанные запчасти, то будет не лишним поинтересоваться, у какого владельца они были в эксплуатации.

Если продавец хрупкая девушка или худощавый паренек, то детали берите, если гонщик весом 100кг да еще и далекий от углубленной любви к велу, то от покупки лучше воздержаться.

Вам повезет, если вы найдете продавца, как говорится «мажора», для которого приобретение велосипеда дополнительный способ «выпендрится». Такие катают два раза в месяц, протирают велосипед ушными палочками, а завидев новую модель, стараются скинуть устаревшее «барахло» за полцены.

Помните, что некоторые из частей велосипеда практически не изнашиваются, а это значит их можно приобретать независимо от возраста. К таким деталям относятся манетки или передний переключатель.

Внимательней стоит быть с более сложными элементами, такими как колеса, амортизаторы и вилки. При выборе этих запчастей нужно как минимум разбираться в теме или иметь знающего друга.

К примеру, обратите внимание на спицы. Если установлены нестандартные спицы, или попросту редкие, то прикиньте, где вы будете покупать их в случае необходимости замены

На чем не стоит экономить так это на раме. Именно она является основой велосипеда, на которую навешивается все остальное.

А вот с брендами комплектующих стоит быть поосмотрительней. Не навешивайте на велосипед Shimano и SRAM. Выберите один бренд на один велосипед, и тогда балансировка пройдет успешно.

Это же правило распространяется на смешивание деталей с разных велосипедов по стилю езды. К примеру, запчасти с шоссейника не стоит использовать при сборке горного велосипеда и наоборот.

Как подобрать детали велосипеда?

Запчасти на велосипед подбирают в зависимости от предпочтений, но существует одно правило: начинать необходимо с рамы, так как это основная деталь, на которую будут крепиться остальные узлы

Особое внимание стоит уделить геометрии и типу сплава этой детали: для горных и скоростных велосипедов следует брать сплавы из титана или стали, чтобы увеличить износостойкость “железного коня”

Различают два типа вилки велосипеда – амортизационные и жесткие. Для скоростной езды по трассе выбирают второй тип, для горных путешествий – первый для частичного поглощения энергии ударов во время маневров.

К выбору тормозов также следует отнестись ответственно. На прогулочные велосипеды ставят V-brake тормоза – легкость конструкции и низкая стоимость обуславливает популярность выбора. Для более сложных маневров стоит выбрать гидравлические тормоза, чтобы лучше чувствовать велосипед.

Лучшие статьи :  Велосипеды Stark

В выборе руля опять-таки следует отталкиваться от целей, для которых будет использоваться велосипед. Нисходящий руль с гнутыми рукоятками подойдет для скоростных поездок, когда существует реальная необходимость смены хвата во время аэродинамических маневров. Для высокой посадки следует использовать восходящий руль.

Как собирается и настраивается велосипед из упаковки

Итак, чтобы собрать велосипед с нулевого уровня, сперва потребуется провести подготовительный этап. Получив новую упаковку с велосипедом, следует произвести вскрытие очень аккуратно, потому что набор элементов обладает острыми концами и может поранить.

Что мы извлекаем из коробки?

  1. Раму с произведенным на заводе монтажом заднего колеса и навесного оборудования.
  2. Рулевое управление.
  3. Переднее колесо.
  4. Набор необходимых комплектующих и нужных запчастей.
  5. Инструкция по сборке.
  6. Если комплектация предусматривает установку крыльев, то они тоже будут присутствовать в коробке.

Фото 2. Что мы достаем из коробки.

Теперь следует открыть и рассмотреть непосредственно коробку, содержащую отдельные элементы и запасные части.

Такая упаковка, как правило, наполнена следующими деталями:

  • инструкцией по эксплуатации изделия с заполненным талоном гарантии;
  • набором катафотов;
  • креплением для монтажа катафот;
  • эксцентриком переднего колеса;
  • подседельным штырем;
  • седлом;
  • педалями.

Сразу стоит отметить, что любой упакованный велосипед никогда не снабжается ключами для сборки. Инструментарий каждый велолюбитель использует свой или приобретает в торговых точках.

Встает законный вопрос, – какие инструменты необходимы для этапов самостоятельной сборки велосипеда?

Умелец, собирающий велобайк своими руками должен обладать:

  • кусачками;
  • набором шестигранников;
  • ножом;
  • отверткой крестовой;
  • отверткой  шлицевой (плоской);
  • ключом на 15;
  • смазкой.

Фото 3. Процесс монтажа.

Нужно подробно остановиться на последнем пункте. Упакованный велосипед, обычного поставляется в смазке завода. Но задача этого вещества, от атмосферных влияний возможных в процессе транспортировки. Ваша смазка, к примеру, предполагает обработку цепи после полноценной сборки.

После того, как упаковочный материал снят и убран, можно переходит непосредственно к сборке изделия.

Этап №1. Установка руля

Большинство любителей начинают свои действия именно с монтажа руля. Используется для помощи шестигранник на «пять». Действовать нужно по ниже предоставленному плану.

Откручиваем  верхний болт  и снимаем  со штока защитный вариант картонной втулки. Расправляем тросики.   Левая и правая стороны рамы обязательно содержат по одному тросику для переключения и/или торможения. Одеваем вынос на вилковый шток. Используя шестигранник на 5, воздействуем на крышку якоря. После этого стягиваем элемент рулевой колонки

Важно не затягивать до упора. Этот болт предназначается только для регулирования люфта рулевого управления

Затягиваем болты сбоку от выноса рулевой колонки

Они предназначаются для процесса окончательной фиксации. Установление в идеальном положении тормозных ручек и переключателей на руле.

Если ваш велобайк сконструирован с резьбовой колонкой, то вынос, в этом случае, просто вставляется в раму (в подготовленное отверстие). Фиксируется болтом с верхнего участка при помощи шестигранника на 6.

Тестирование предполагает незамедлительную проверку на присутствие люфта рулевой колонки. Он не должен существовать. В противном случае повторяем действия и находим ошибку в сборке.

Фото 4. Разбираемся с вилкой.

Как собрать велосипед с нуля?

Конечно же, для начала нам понадобятся инструменты:

  • Кусачки, плоские и крестовые отвертки;
  • Ключи звездочки и ключи для затяжки педалей;
  • Ключ-рожок;
  • Смазка.

Итак, комплектующие закуплены и разложены по кучкам на полу. Осталось только пошагово собрать их воедино и, желательно, получить велосипед.

Начинаем с колес, а точнее втулки. На этот элемент приходятся большие нагрузки, а это значит, что и качество его должно быть на самом высоком уровне.

Крепим спицы с одной стороны, затем переворачиваем втулку и крепим спицы с другой стороны. После этого заводим каждую из спиц в отверстие обода и затягиваем ниппели до тех пор, пока кручение станет затруднительным.

Финальную корректировку и дотяжку спиц будем доделывать уже после установки колеса на раму.

Теперь настал черед камеры и покрышки, которые после сборки необходимо накачать.

Начинаем с установки седла и руля, так как впоследствии велосипед придется перевернуть для дальнейшей сборки. Седло крепиться к подседельному штырю, который затягивается стационарным хомутом на раме.

Для крепежа руля потребуется шестигранник на 4 миллиметра и в зависимости от конструкции 4 болта. После фиксации, каждый болт необходимо проверить на надежность и если потребуется, затянуть дополнительно.

На следующем этапе заводятся тросы переднего и заднего тормоза. Убедиться в том что они установлены верно можно поочередно потянуть за рычаги тормозов.

Пришел черед колес, которые нужно очень хорошо отцентровать точно по центру вилки. Зажимаем фиксаторами или в зависимости от модели затягиваем гайки ключом. Накидываем цепь на большую звезду и следим за нятяжением. Цепь не должна провисать.

Теперь прикручиваем педали, предварительно смазав части, которые соприкасаются с металлом для снижения трения. Не перепутать левую педаль с правой вам помогут специальные обозначения, указанные непосредственно на педалях.

Далее устанавливаем тормозную систему. Помимо натяжения, равному «ходу» рычага тормоза, установленного на руле, необходимо проследить чтобы колодки были выставлены параллельно поверхности обода.

На финальной стадии, когда велосипед уже полностью собран, необходимо отрегулировать высоту руля, и седла. Также установите угол наклона седла, для более комфортной езды.

Проверьте, чтобы все элементы велосипеда были надежно зафиксированы, и не наблюдалось никакого люфта у тех частей, которые по задумке не должны двигаться.

Велосипед готов к эксплуатации. Хороших вам велопрогулок.

Сборка велосипедной рамы: сварка труб, запрессовка вилки, изготовление посадочных мест под колеса

Чтобы изготовить самодельную раму, понадобится 7 труб требуемых размеров. Из них 2 короткие под кареточный и рулевой стаканы, четыре средние для задних перьев и длинные для подседельной главных. Несущая конструкция простого дорожного велосипеда делается из стальных сплавов, поэтому материал подбираем соответственно. Трубы не должны иметь повреждений и ржавчину. Далее, с помощью точечной сварки детали соединяются.

  1. К кареточному стакану приваривается нижняя главная труба.
  2. Нижняя труба крепится к нижнему краю рулевой передней трубы. Положение рулевой перпендикулярно кареточному стакану.
  3. Параллельно рулевой к стакану приваривается подседельная труба под необходимым углом к нижней трубе.
  4. Сварка подседельной и передней труб главной верхней.
  5. Передняя часть готова, далее привариваются к стакану каретки под небольшим углом друг к другу нижние перья. Угол к подседельной трубе точно такой же, как и у главной нижней.
  6. Соединение верхнего конца подседельной трубы и края нижних перьев. Получаем верхние перья, сварка конструкции завершена.

Следующая стадия – это изготовление и запрессовка вилки в передней части рамы. Весь процесс сводится к свариванию трех металлических труб и выделке специальных конусов для запрессовки. Длина вилки должна быть такой, чтобы уровень нижнего конца совпадал с острием перьев на заднем треугольнике сваренной рамы.

Самодельная вилка – энергозатратный вариант, лучше сделать ее по образу и подобию уже имеющейся или же купить готовую под сделанную раму.

Запрессовка делается в горизонтальном положении:

  1. Установка подшипников.
  2. Фиксация конусов на шариках.
  3. Накидка шайбы на шток вилки.
  4. Затягивание контргайки.

В корпус вилки устанавливается руль. Его можно сделать из подручных средств, тех же металлических труб, и навернуть специальный резьбовой фиксатор, но лучше купить его отдельно. Получается, что все, кроме рамы, придется покупать и следовать стандартному правилу сборки велосипеда из коробки? Почти. Ведь нужно еще приварить дропауты под заднее колесо, и делать это нужно своими руками. А если вилка самодельная, посадочные места делаются и под переднее колесо.

Итак, дропауты делаются по схеме:

  1. Вырезать металлические пластины небольшого размера, но так, чтобы можно было хорошо приварить их к трубам рамы.
  2. В пластинах с помощью лобзика сделать отверстия, размеры которых должны соответствовать диаметру оси колеса и крепежных гаек.
  3. Стороной, противоположной отверстию, деталь аккуратно приваривается к раме.

Оба посадочных отверстия необходимо расположить на строго одинаковом уровне, иначе колесо не сядет на дропауты. И еще: расстояние между посадочными отверстиями должно, как минимум, соответствовать затяжке гаек «до упора». Иными словами, колесо не должно спадать с дропаутов хотя бы при максимальном закручивании.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
