Устройство задней втулки велосипеда: как разобрать, собрать, устройство заднего колеса велосипеда

Разборка и обслуживание задней втулки

Механизм заднего колеса велосипеда нуждается в периодическом техобслуживании и ремонте, и часто у неопытных велосипедистов возникают проблемы при его разборке и сборке. Однако это довольно простая операция, и после небольшой практики она перестаёт вызывать затруднения. Главное – выбрать подходящий инструмент и запастись терпением. Также следует проявить максимум аккуратности, иначе закатившаяся куда-либо маленькая деталь или шарик может доставить серьёзные проблемы, и правильно собрать механизм будет невозможно. Если нет уверенности в своих действиях, то можно даже записать процесс на видео, чтобы при обратной сборке было понятно, куда следует установить тот или иной элемент.

Все обычные втулки рассчитаны на разборку со стороны, противоположной размещению звёздочек, то есть с левой. Рассмотрим последовательность действий при разборке изделия на насыпных подшипниках, так как такая конструкция является наиболее распространённой:

  • Для начала нужно открутить гайки и отсоединить колесо от рамы. В случае с зажимами на эксцентриках даже не понадобятся инструменты. После того, как колесо снято, можно начинать разборку.
  • Теперь следует снять звёздочки, иначе получить полный доступ к внутренней части втулки будет невозможно. Если колесо имеет кассету, то понадобится инструмент под названием хлыст и съёмник. Хлыст накидывается на большую звезду и удерживает её, а съёмник вставляется в кассету и вращается против часовой стрелки. После демонтажа кассеты нужно снять тормозной диск с левой стороны втулки (если установлены дисковые тормоза).
  • Для разборки колеса с трещоткой нужен съёмник и ключ с хорошим рычагом. Придётся приложить довольно большое усилие, потому что трещотка закручивалась всё то время, пока вы ездили на велосипеде. Трещотку тоже нужно откручивать против часовой стрелки.
  • Для дальнейшей работы понадобятся два ключа. Специальный конусный ключ имеет маленькую толщину, им удерживается конус втулки, а вторым ключом нужно расконтрить левую гайку, которая фиксирует этот конус. Расконтренную гайку можно открутить, и теперь задняя ось велосипеда легко достаётся из втулки, давая доступ к подшипникам и внутренней поверхности ступицы колеса.
  • Шарики могут прикрываться металлическими пыльниками. И то, и другое нужно аккуратно извлечь и сложить в какую-нибудь коробочку. Вот и всё, втулка разобрана, теперь можно приступать к техобслуживанию и ремонту.

Схема разборки втулки на промподшипниках даже проще, определённую трудность составляет лишь извлечение кассет с шариками, так как они довольно плотно запрессованы в ступицу

Картридж придётся доставать специальным инструментом или выбивать ударами молотка по оси, но делать это нужно крайне осторожно, чтобы не повредить фланец

Иногда приходится разбирать сам барабан, на который крепится кассета со звёздами. В этом случае понадобится особый съёмник со шлицами. Но такая необходимость возникает крайне редко, и в этом случае всё же лучше обратиться в мастерскую.

Техобслуживание задних втулок заключается в удалении старой смазки, очистке деталей от грязи, проверки их целостности и нанесении новой смазки. Нужно тщательно промыть не только подшипники и внутреннюю поверхность ступицы, но и резьбу на гайках и оси, так как в неё часто набивается песок. При закручивании он собирается на поверхности конуса, может вызвать хруст и даже повреждение шариков. Для этого обычно используется бензин, растворитель или специальные моющие средства. После очистки нужно нанести смазку на все подвижные детали.

Сборка втулки происходит в обратном порядке. Если детали не утеряны, то всё пройдёт без каких-либо затруднений.

Что такое трещотка?

Трещотка — храповой механизм, состоящий из муфты свободного хода, звёзд и резьбового кольца. Конструкция передаёт вращение от педалей к колесу через цепь, одновременно позволяет двигаться без потребности крутить педали. Она накручивается на резьбу оси задней втулки велосипеда. Если звёздочки изнашиваются, они откручиваются и меняются полностью на новые.

Не следует путать кассету и трещотку. В современных велосипедах стали использовать кассету — устройство более совершенное, чем трещотка. Конструкция представляет собой собранные вместе звёзды, которые надеваются на втулку и закрепляются гайкой, а отверстия посередине оснащены углублениями, которыми она цепляется за барабан. Внутри барабана находятся собачки, пружинки и храповик. Кассету проще снять и заменить непригодные звёздочки на новые. Она без труда демонтируется в любых условиях, а снятие трещотки лучше всего делать на верстаке. Это требует не только специального инструмента, но и значительных физических усилий. Невозможность ремонта является главным её недостатком. Плюс небольшое количество звёзд и недолговечность.

Работает просто. Система имеет собачку, которая цепляет механизм задней части трансмиссии, в это время слышно лёгкое потрескивание. От этого треска и происходит её название. Если звука нет, это означает, что она будет тянуть цепь вперёд тогда, когда педали не прокручиваются.

Диагностика и уход:

  1. Затянуть подшипники втулки колеса. В принципе можно и не снимать сам механизм, но подшипники легче вынимаются при снятии всего устройства, они довольно мелкие, их вынимать очень тяжело.
  2. Смазать систему. Иногда причиной неправильной работы велосипеда становится не только отсутствие смазки, но и её обильность.
  3. Заменить сломанные собачки. Причиной ремонта трансмиссии может послужить сломанная собачка, которая не цепляет механизм колеса, или пружина, которая её выталкивает.
  4. Износ зубьев звёзд. Самая распространённая причина. Необходима смена всего устройства. Чаще всего ломаются звёздочки малого диаметра.
  5. Чистка от грязи и травы, которая забивается между звёздами при катании.

Задняя втулка велосипеда и ее устройство

Одной из важных запчастей велосипеда является его колесо. В частности, заднее колесо гораздо больше нагружено, нежели переднее, поскольку именно на нем установлены трещотка (механизм свободного хода) и кассета (блок звездочек)

На колесо идет основной упор при езде, поэтому важно разобраться в конструкции его втулки, чтобы уметь правильно его обслуживать

Втулка — элемент колеса, закрепленный на велосипедной раме, а именно на дропаунтах. Это центральная часть колеса, обеспечивающая его свободное вращение.

Втулка состоит из таких элементов, как:

  1. Ось.
  2. Контргайка.
  3. Шайба.
  4. Конус.

Разновидности задних велосипедных втулок, отличия их друг от друга

Одним их оснований для разделения задних втулок на разновидности является их конструкция. В зависимости от нее задние втулки разделяются на:

  1. Без тормозные.
  2. Со встроенными тормозами.


Следует сказать, что втулки, не оснащенные тормозным механизмом, также делятся на те, которые без свободного хода и со свободным ходом. Со встроенным ножным тормозным механизмом втулки конструируются со свободным ходом. Если мы говорим о варианте втулки с тормозным механизмом, то главной их особенностью является то, что на педали нужно давить в обратном направлении, чтобы остановить велосипед.

По способу фиксации втулки могут быть зафиксированы на двух гайках, что значительно дешевле, а могут быть закреплены с помощью эксцентрика. Второй метод дороже, однако гораздо удобнее, поскольку гайки нужно снимать ключом, а, чтобы снять колесо на эксцентрике, достаточно отжать его ручку. Это займет всего пару секунд.

Материал изготовления также имеет значение. Втулки бывают:

  1. Алюминиевые (легкие и не подвергаются коррозии).
  2. Стальные (прочные, но тяжелые и очень подвержены коррозии).

Втулки отличаются и по размеру оси, стандарты бывают разные – от 9мм и до 15мм. Следует иметь в виду, что чем больше втулка, тем она тяжелее.

Устройство

Перед тем, как разобрать заднее колесо велосипеда, установив его на специальную подставку, или любой другой компонент транспортного средства, необходимо изучить его устройство.

Оно состоит из следующих компонент:

  • втулка;
  • обод;
  • спицы;
  • покрышка с камерой или шина, в которых должно быть правильное давление.

Устройство втулки заднего колеса велосипеда достаточно простое: она крепится к ободу спицами (от 12 до 48 штук).

Размер колеса определяют по наружному диаметру, который варьируется от 14 до 29 дюймов. Горные модели велосипедов чаще комплектуют 26-дюймовыми колесами, в то время как гибридные или туристические — 28-дюймовыми.

Устройство заднего колеса скоростного велосипеда не предусматривает наличия спиц. Вместо них используется сплошной диск, обеспечивающий повышенную жесткость. Такая конструкция меньше сопротивляется встречному потоку воздуха, но обладает повышенной парусностью, что усложняет езду при боковом ветре.

Обод

Срок службы колеса зависит от устройства обода, а его прочность влияет на скорость и безопасность поездки. Современные велосипеды чаще всего комплектуют ободами, в сечение напоминающими коробку. Благодаря такой форме колесо обладает защитой от повреждения при наезде на жесткое препятствие.

READ  Как выбрать велофару?

В качестве материала для изготовления ободов чаще всего применяют сталь или сплавы алюминия. Стальной обод дешевле, но обладает большей массой и менее устойчив к коррозии. Наиболее современным материалом считается карбон, однако цена подобных моделей весьма велика.

Спицы

Достаточно уязвимая часть конструкции. Помимо массы велосипедиста, которая на них воздействует, спицы регулярно испытывают нагрузку, возникающую из-за неровностей дорожного покрытия. Спица фиксируется в ободе ниппелем. Наиболее распространенными материалами для изготовления являются сталь и алюминий.

Важно! Материалы ниппеля и спиц обязательно должны совпадать, иначе реакция между различными металлами не позволит в дальнейшем свободно подтягивать или менять спицы. В зависимости от процесса производства спицы могут быть:

В зависимости от процесса производства спицы могут быть:

    • катаными (самый дешевый вариант);
    • тянутыми (легкие, но более дорогие);
    • плоскими (наиболее дорогой вариант, превосходящий другие по массе и сопротивлению встречным потокам воздуха).

Спицовка

Спицовкой называется порядок фиксации втулки, обода и спиц. Она может быть радиальной или крестовой. Радиальная предусматривает установку втулки без пересечения спиц друг с другом. При крестовом происходит скрещивание спиц.

Втулка

Втулка располагается в центре колес и крепится к раме велосипеда. Обеспечивает вращение колеса, исключая проскальзывание и проворачивания. Задняя втулка способствует накату велосипеда — эффективности передвижения без затрат энергии.

Устройство задней втулки велосипеда предусматривает следующие конфигурации:

  • наличие свободного хода, отсутствие механизма торможения;
  • отсутствие свободного хода, наличие тормозного механизма;
  • наличие свободного хода и механизма торможения.

Интересно знать! При наличии тормоза втулки, состоящей из барабана с колодкой, появляется возможность остановки велосипеда с помощью педалей.

Размеры втулки, ее масса и качество влияют на накат и энергозатраты велосипедиста во время езды. Существует три вида этого узла.

  1. Втулка храповиком – современная задняя втулка предусматривает монтаж кассеты со звездочками на барабан. Подшипники располагаются ближе к середине, что негативно сказывается на равномерности распределения нагрузки. Подобными втулками принято комплектовать подростковые и недорогие модели велосипедов.
  2. Кассетная втулка является еще одним современным вариантом механизма. В данном случае кассета фиксируется посредством шлицов, расположенных на втулке. Подобные втулки надежны и способны выдержать нагрузки до 120 кг, поскольку подшипники в них располагаются ближе к краю.
  3. Планетарная втулка заднего колеса велосипеда — конструкция, которая совмещает в себе функции втулки и переключателя скоростей. Устройство втулки заднего колеса велосипеда этого типа достаточно сложное: механизм закрыт корпусом, что защищает его от попадания пыли и влаги. При этом цепь при работе с ним прослужит дольше, поскольку не изменяет положения для переключения скорости.

Когда нужно снимать заднее колесо

Вряд ли просто так придет в голову идея откручивать ходовую часть с рамы велосипеда, если, конечно, человек не специализируется на велоразборке. Но это совсем другой случай. Демонтаж заднего колеса потребуется, если наблюдаются такие проблемы:

  • заметные повреждения обода;
  • полный износ, когда нужна замена колеса;
  • спустила камера или разорвалась шина;
  • переборка втулки.

Сюда можно отнести и плановую замену системы задних звезд и цепи.

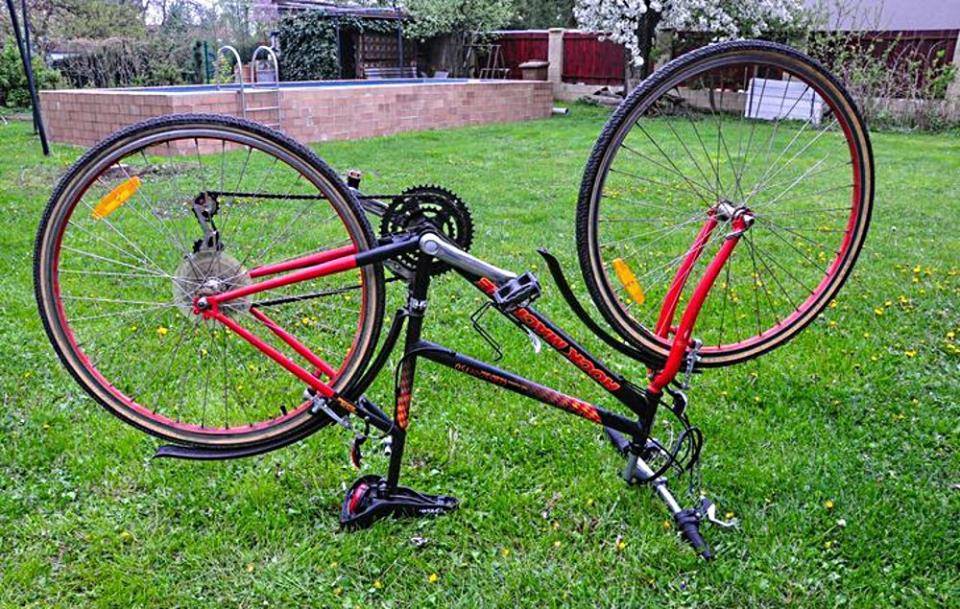

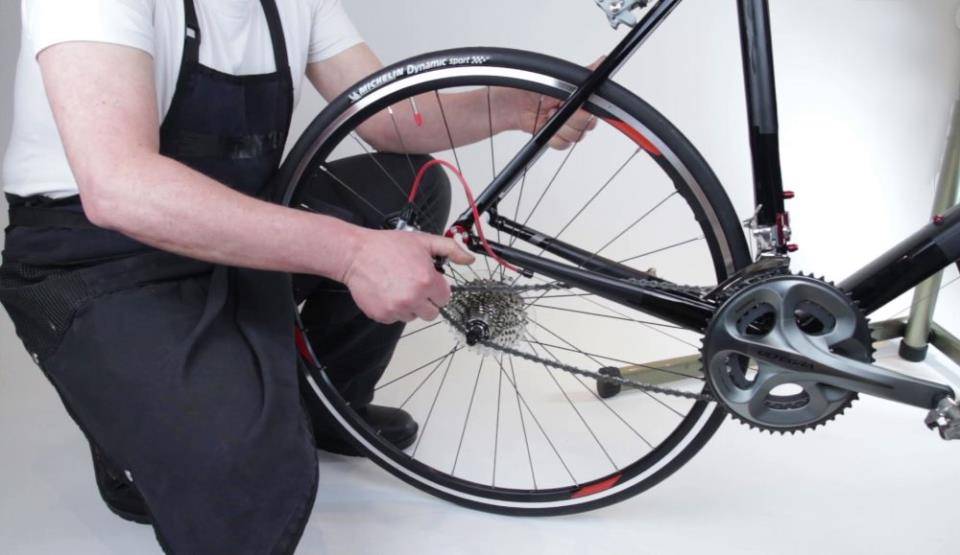

Перед снятием велосипед нужно перевернуть и установить на седло и руль. Навесы в виде зеркала, звонка и фонаря лучше заранее убрать, чтобы не повредить их под весом рамы. Тормоза типа V-brake сначала разжимаются и демонтируются, иначе они не дадут свободно вытащить колесо. С дисковыми моделями все проще – можно сразу снимать колесо.

Надо сказать, что сам процесс съема заключается лишь в отвороте эксцентрика или откручивании крепежных гаек с оси втулки, у кого что стоит. Если крепление – эксцентрик, просто отвинчиваем ручки и скручиваем колесо. Гаечное закрепление ослабляется одним или двумя ключами.

Обычно хватает одного ключа соответствующего размера, которым гайки снимаются поочередно. Если втулочная ось проворачивается, тогда гайки раскручиваются одновременно в разные стороны. Рекомендуется использовать рожковый или накидной гаечные ключи. Разводной вариант нежелателен, так как его толстые рога «съедают» углы гайки из-за неплотного прилегания и скольжения.

Как правильно установить колесо и затянуть крепление

Процесс установки на законное место строго противоположен демонтажу:

  1. С учетом направления вращения «вперед» вставить ось в дропауты.
  2. Отрегулировать положение (для заднего).
  3. Затянуть гайки или эксцентрик.

На велосипед колеса надеваются только с покрышками, иначе поставить шины на ободья не получится. «Вперед» на перевернутом велосипеде – назад, смотреть по верхней части. Стрелка, лапки и другие указатели должны показывать в этом направлении.

На задних дропаутах положение оси относительно передней звезды может колебаться, а его удаленность влияет на натяжение цепи. Оптимальное положение – рекомендованное производителем, «до упора». Стоит отметить, что регулировка заднего колеса по дропауту справедлива для моделей с одной передачей и велосипедов с планетаркой.

Затяжка гаек. Иногда крепления снабжаются дополнительными шайбами-стопперами против прокручивания оси. Если это предусмотрел производитель, ставим их обязательно. Далее гайки с обеих сторон накидываются вручную. Снова берем два ключа: с одной стороны гайка фиксируется, с другой стороны закручивается. Затем переходим на другую сторону и затягиваем крепление до упора. В техническом паспорте к велосипеду указываются моменты затяжки для крепежных узлов. Следование этим рекомендациям обеспечит равномерное силовое распределение и оптимальную геометрическую целостность.

Эксцентриковая фиксация:

  1. Установить ось в дропауты.
  2. Повернуть болт по часовой стрелке.
  3. Нажать на рычаг и зафиксировать эксцентрик.

Фиксирующий рычажок должен идти с некоторым усилием и свободно опускаться до конца. Если он складывается слишком легко, нужно подтянуть болт, не опускается – ослабить.

Процедура снятия колеса является первым шагом к исправлению дефектов ободьев и замене шин на велосипеде. Поменять покрышки или временно их снять своими руками так же просто, достаточно уделить немного места и времени.

Внимательно откручиваем конусные гайки, чтобы перебрать подшипники

Чтобы перебрать подшипники конусного типа, их необходимо для начала разобрать. Весь процесс можно посмотреть на видео с отметки 22:00 (как разобрать втулку велосипеда на конусных подшипниках). Итак, с двух сторон сажаем ключи на гайки и откручиваем их. Если вы делаете это совсем в первый раз, или первые разы — то подложите под колесо большую тряпку. Когда вы снимете конус с оси и вытащите его — из открывшегося отверстия могут посыпаться мелкие шарики.

Если у вас дисковые тормоза, то я порекомендую вам предварительно снять диски со втулки, в противном случае, вы можете их либо погнуть, либо порезаться об них, либо они банально будут вам мешать откручивать конусные гайки

Когда их будете ставить обратно на втулку — обратите внимание на пару хитростей, которые помогут вам сэкономить нервы и деньги (видео: 14:00 — хитрости установки тормозных дисков, или как не сорвать резьбу)

Кстати, в свое время я совершил досадный промах с дисковыми тормозами и перешел на гидравлику, с тех пор стараюсь использовать только такой тип тормозов. В качестве лирического отступления можете почитать, как я однажды все-таки умудрился укатать дисковую гидравлику Hayes HFX Mag из-за своей “жабы”

Сразу посчитайте, сколько шариков находится внутри (видео: 24:20 — как легко достать все шарики из втулки и ни одного не потерять). Это поможет в дальнейших поисках Для складывания этой мелочи заранее приготовьте коробку, или магниты. Вытаскивать шарики из втулки проще всего теми же магнитами. Я использую магнитный лоток для такой мелочевки — очень удобно.

Примерно вот это должно вытащиться из втулок:

Снятие колеса

Дисковый вид тормозного устройства.

Ободная система тормозов.

«Переднее колесо снимать гораздо проще и удобнее, чем заднее!». Именно так заявляют многие люди, которые не совсем хорошо знакомы с устройством некоторых моделей велосипедов. Итак, для того, чтобы снять колеса, необходимо для начала определить тип тормозного устройства. Дисковый вид тормозного устройства не требует каких-либо дополнительных работ, а вот если на велосипеде присутствует ободная система, то ее следует разжать. Обычно это осуществляется простым сжатием с обеих сторон колодок и вытаскиванием из них дуги.

READ  Антипрокольная защита для колеса

Дальнейшие действия можно разделить на этапы:

Установка велосипеда на руль и седло посредством простого переворота конструкции вверх колесами

При этом если дисковые тормоза будут гидравлическими, то работы следует производить быстро, иначе в гидролинию попадет воздух и дополнительно потребуется прокачка, чтобы избавиться от него.
На данном этапе важно разобраться в способе крепления колеса. Всего существует два вида: рычажок и гайка

В первом случае его так же называют эксцентриком. Его легко открутить без инструментов, достаточно лишь потянуть вниз. При гаечном способе крепления, следует подобрать два ключа и надеть их на гайки по обе стороны от колеса. Один из них остается неподвижным, второй же — движется, откручивая его.
Необходимо потянуть вверх колесо.

Заднее колесо снимается точно так же, несмотря на кажущуюся на первый взгляд сложность.

Последовательность демонтажа

Для начала снимаем с велосипеда все лишние предметы, которые могут на нём находиться. И также лучше открутить всевозможные зеркала, фонарики и прочие мелочи, которые могут повредиться при проведении работ.

  1. Переворачиваем велосипед вверх колёсами, ставим его на руль и сиденье. Можно обойтись и без специальной стойки для ремонта велосипеда, главное, придать ему устойчивое положение.
  2. Выясняем тип установленных тормозов для дальнейшего варианта действий. По обыкновению это дисковые или ободные тормоза:
  • дисковый тормоз. С ним снимать колесо будет легче;
  • ободный тормоз типа V-brake необходимо сначала разжать и снять, иначе дальнейший демонтаж колеса перестанет быть возможным. (Расстегнуть тормоза не сложно, для этого надо трос отодвинуть в сторону винта крепления, сдвинуть рычаги, выводя конец троса из хомута, опустить его вниз и развести тормозные рычаги в стороны).
  1. Дальше действуем в зависимости от вида крепления заднего колеса на ось велосипеда. Откручиваем гайки при помощи гаечного ключа (одного или двух) или, если крепление — дисковый эксцентрик, отворачиваем рычаг тормоза и скручиваем колесо.
  2. Цепь, проходящая через систему переключений скоростей, аккуратно снимается со звёздочек.

Колесо снято. Теперь можно проводить все необходимые дальнейшие манипуляции: замену, регулировку, смазку деталей.

Замена камеры

В первую очередь нужно спустить колесо — отвинтить колпачок и нажатием на ниппель спустить воздух. Если камера повреждена и воздух в ней отсутствует, просто снимаем колпачок. Чтобы снять покрышку, понадобятся монтажные лопатки, которыми удобно будет поддевать камеру до тех пор, пока не станет возможным легко стянуть её с обода.

Установить камеру на место можно уже без помощи инструментов. Сначала вставляется ниппель в отверстие обода, после чего покрышка равномерно надевается на обод. В завершение камеру нужно подкачать до нужного состояния.

Снятие втулки

Снимаем кассету со звёздочками с помощью специального съёмника, ключа и хлыста. Сначала съёмник вставляем в гайку, затем вставляем в него ключ, на большую звёздочку надеваем хлыст, удерживая ним звёздочки, выкручиваем гайку. Теперь, когда гайка откручена, можно легко достать кассету со звёздочками.

Перед разбором втулки следует ослабить натяжение спиц, чтобы она легко вытаскивалась из зацеплений. При разборе этой детали лучше разложить все её составляющие по порядку, чтобы потом в точности собрать всё на место. При надобности можно заменить подшипники, которые, в отличие от металлических составляющих, первыми выходят из строя. Своевременное обслуживание втулки обеспечит её долгую службу, поэтому не стоит пренебрегать очисткой и смазкой деталей механизма.

В обратном порядке действий спицы подтягиваются ровно настолько, насколько были ослаблены, важно их не перетянуть, но детали должны быть крепко зафиксированы. Кассета надевается на втулку и затягивается хлыстом.

После всех произведённых процедур, по причине которых и состоялся демонтаж колеса и его деталей, нужно знать, как собрать заднее колесо велосипеда обратно.

После всех произведённых процедур, по причине которых и состоялся демонтаж колеса и его деталей, нужно знать, как собрать заднее колесо велосипеда обратно.

Когда надо обслуживать заднюю втулку

Для исправной работы колеса и его основных частей, в т.ч. втулки, его нужно постоянно поддерживать в хорошем состоянии. Оно нуждается в смазке, а также его корпус необходимо периодически подтягивать. Кроме того, не помешают замена шариков подшипников и регулировка колодок на тормозной втулке.

Обслуживание задней втулки просто необходимо, поскольку в случаях, когда этого не происходит, может понадобиться ремонт всего колеса. Поэтому лучше позаботиться о своем велосипеде в долгосрочной перспективе. Следует заметить, что произвести обслуживание задней втулки ненамного сложнее, чем передней.

Производить обслуживание необходимо в таких случаях:

  1. Если Вы слышите шум корпуса при движении велосипеда или при его шатании.
  2. Люфт.
  3. Если хрустят подшипники.
  4. Плохая накатная динамика.

Если не обращать внимания на описанные выше признаки «заболевания» вашего велосипеда и использовать его длительное время при их наличии, он может быстро выйти из строя.

Ремонт, в свою очередь, выйдет гораздо дороже, чем простое обслуживание колеса, которое можно произвести своими руками. Поэтому в начале каждого сезона проверяйте колесо на наличие люфта, а также, чтобы подшипники были не слишком затянуты.

Снятие кассеты и переборка втулки

Втулка – одна из частей велосипедного колеса, которая требует периодического обслуживания. В среднем, заглядывать в нее нужно раз на 2000 км пробега, по срокам это 2-3 месяца активной езды. Если колесо уже скрипит и наблюдается снижение КПД вращения, иными словами, велик хуже едет, то пора снимать его и осматривать втулку.

Основная проблема со втулкой – это люфт и недостаточная смазка подшипников. Из-за нарушения посадки или повышенного трения детали начинают ускоренно изнашиваться. Если колесо давно не обслуживалось, подшипники могут вообще рассыпаться. Чтобы получить доступ к подшипникам втулки, нужно будет на время избавиться от задних звездочек.

Устройство задних скоростей снимается при помощи съемника и так называемого хлыста. Снять кассету – дело недолгое, однако придется приложить немало сил, чтобы свинтить ее с колеса. Поэтапно это выглядит так:

  1. Съемник вставляется в кассетную гайку.
  2. Хлыстом держится большая звезда системы, чтобы не проворачивалась.
  3. При помощи гаечного ключа съемник вращается, вывинчивая шлицевую гайку.
  4. Снимаем малые звезды, которые установлены сверху, аккуратно складываем их в сторону вместе с шайбами, а затем уже извлекаем саму кассету.

Перед тем, как разобрать втулку, следует немного ослабить натяжение спиц. Сделать это можно при помощи круглого ключа с выбитыми лунками под разные диаметры спиц. Ослаблять нужно ненамного, достаточно четверти оборотов. Если втулку потребуется заменить, то спицы нужно раскрутить настолько, чтобы легко вытащить ее из зацеплений.

Полная замена втулки требуется, если и ось, и подшипники пришли в негодность. Однако зачастую при заклинивании втулки ось в нормальном состоянии, достаточно поменять подшипники. Нередко и то, и другое ещё будет служить верой и правдой, если их хорошо смазать. Правильная смазка не даст деталям изнашиваться при динамических нагрузках.

Схема задней втулки скоростного велосипеда

Переборка осевой детали колеса сопряжена с очисткой оси и подшипниковых шариков от грязи. Извлеченные детали на время нужно поместить в растворитель, затем дать высохнуть, смазать и установить на место. Подшипники в перекошенном положении нужно отрегулировать, вернув их в прямое положение. Впрочем, во время люфта детали уже неисправны, поэтому лучшим вариантом будет замена.

Переспицовка

Колеса играют огромную роль, потому следует уделять им достаточно внимания. Специалисты считают, что дешевый велосипед, если заменить его колеса на более качественные, будет гораздо лучше дорогих и раскрученных брендов.

В любом случае, переспицовка — весьма полезный навык, так как во многих сервисах по ремонту не производятся все нужные действия. Качество службы в этом случае снижается в разы.

Можно использовать на данном этапе некоторые специальные инструменты:

  • ;
  • ;
  • Станок для правки колес;
  • Прибор для .

Конечно, найти их у каждого нелегко, но, возможно, у кого-то все же окажется та или иная деталь. Без них можно спокойно обойтись, хотя они и способны существенно ускорить всю работу.

Итак, можно выделить следующие важные этапы:

Резьбу спиц вместе с ободом рекомендуется предварительно смазать, так как это поможет крепче затянуть их;
На заднем колесе работа начинается только с той стороной втулки, которая имеет резьбу. Вставив во фланец девять спиц, необходимо найти отверстие, которое будет ближе всех к вентильному, вставить в него спицу. Она будет ключевой;
От нее отсчитывается по часовой стрелке четыре отверстие, далее спица вставляется, ниппель закручивается. Другие спицы (7 штук) крепятся такие же способом;
Поворачиваем колесо левой стороной, после чего следует соединить девять спиц с ободом в левом наружном фланце;
Пересечения между ключевой и десятой быть не должно;
Спицевые головки находятся снаружи, особенно если они расположени на заднем колесе;
Спицы, которые считаются натяжными, а точнее, их головки будут расположены внутри. Одну из них следует продеть в фланцевое отверстие. Втулка закручивается, при этом другим спицам должно предаться направление относительно фланца по касательной. Две первых спицы сверху натяжная проходит вверху, а под третью она должна заходить внутрь;
При сборе ниппели следует лишь немного прикручивать. В противном случае, спицы не смогут достать до отверстий;
Равномерную натяжку лучше производить от месторасположения ключевой спицы

Очень важно, чтобы при этом закручивание ниппеля совершалось только на один оборот. Допускается сделать еще один-два дополнительно, если спица остается слишком слабой

Если же постепенно по мере закручивания становится понятно, что ниппели больше не закручиваются, значит, необходимо будет вернуться, вновь раскрутить их все и дальше закручивать каждый лишь на пол-оборота. Когда работа будет сделана, дополнительно можно будет без проблем любую спицу приладить сильнее.

На протяжении всей работы важно следить за соблюдением следующих моментов:

  • К работающему обязана быть повернута фигурная часть втулки;
  • Справа от человека будет находиться спица, которая около вентильного отверстия;
  • Соединение обода с правой стороны фланца производится обеими спицами;
  • Наличие трех отверстий, остающихся незанятыми.

Зонтик колеса всегда обязан располагаться в плоскости, которая проходит между задней втулкой и наконечниками не меньше половины расстояния. Если это не будет соблюдено, то велосипед постоянно будет пытаться повернуть в сторону. Если зонтик правильный, то расстояние от тормозных колодок до обода будет равным и когда колесо прямо, и когда оно повернуто.

Инструменты для ремонта втулки велосипеда

Ключ для конусных подшипников

Что делать, если в вашем инструментарии нет специального “тонкого” ключа для откручивания гаек конусных подшипников? Их можно очень просто заказать на eBay с бесплатной доставкой. Благо ценник там вменяемый — от 135 рублей, включая стоимость “бесплатной” доставки .

Либо — можно найти ключи для конусных подшипников и на Aliexpress. Не рекомендую вам брать “универсальные” ключи, где с каждой стороны сделаны вырезы аж под две гайки. Думаю, что лучше взять по-отдельности и потом пользоваться ими долго и счастливо.

Магнитная тарелка

Обалденная вещь — неоднократно меня выручала от потери разного рода мелочевки. И если вы собираетесь разбирать конусные подшипники втулки колеса — это то, что вам нужно. Крайне рекомендую завести подобную магнитную тарелку — все болты и гайки можно будет спокойно в нее складывать без страха куда-либо их потерять.

Магнитная тарелка для мелочевки:eBay ► https://alexonbike.ru/eBayTarelkaAliExpress ► https://alexonbike.ru/AliTarelka

Смазка для подшипников

Как я упоминал в видео — я пользуюсь самой обычной смазкой из автомагазина. То есть, двумя смазками — первая — для тяжелонагруженных узлов, вторая — для подшипников втулки колеса, контактирующих с водой. Но, если вы предпочитаете специальные смазки для подшипников велосипеда — вы можете их найти как на Ali так и на eBay.

Смазка для подшипников и узлов велосипеда:eBay ► https://alexonbike.ru/eBaySmazkaAliExpress ► https://alexonbike.ru/AliSmazka

Ключ-съемник для кассеты звездочек

В свое время я купил ключ — съемник для кассеты. Им можно воспользоваться, чтобы открутить гайку (LockRing), которая удерживает кассету на трещотке. А без этого вы просто не сможете подобраться к втулкам, чтобы перебрать подшипники.

Например — можно заказать на eBay вот такой съемник кассеты задних звездочек Shimano-SRAM — с направляющей осью, такой же, как у меня. Он обойдется в 175 рублей с доставкой. По фотографии видно — что он как минимум каленый, и, в принципе, его должно хватить надолго. Если вы предпочитаете заказывать товары на AliExpress — ссылка на съемник кассеты вот эта.

Хлыст для кассеты звездочек

Чтобы удержать кассету от проворачивания, когда будете откручивать гайку — вы можете либо воспользоваться самодельным хлыстом, либо банально заказать нечто подобное. Опять же — если вы не снимете кассету — добраться до подшипников втулки колеса будет весьма затруднительно.

Если не хотите заморачиваться с самостоятельным изготовлением хлыста — то можете заказать на eBay вот такой вот хлыст для снятия и удержания касеты звездочек. Всего за 280 рублей с бесплатной доставкой. Правда, придется немного подождать, пока он приедет. Ну и традиционная ссылка на хлыст для удержания кассеты на AliExpress — если вы привыкли покупать там.

Динамометрический ключ 4-20nm

Ссылка на динамометрический ключ из видео, который можно купить на eBay. Ищется по фразе “torque wrench 4-20nm” (кликабельно). Если вы привыкли покупать на Ali — вы сможете найти подобный ключ по этой ссылке.

Как снять кассету звездочек без съемника?

Иногда вместо первого инструмента с цепью люди советуют «накинуть тряпку на звезды» и повернуть гайку съемником. Скажу честно — я попробовал. Тряпка превратилась в лохмотья от острых велосипедных зубов.

Второй вариант подмены фиксатора кассеты — это взять старую цепь, накинуть ее одним концом на кассету, а второй конец накинуть на обод колеса-покрышку. Зафиксировать там и повернуть гайку съемником.  У меня в результате накинутая на покрышку цепь продавила покрышку до обода и помяла последний.

Третий вариант пришел сам собой, когда я подробно изучил устройство фиксатора Нам опять понадобится старая цепь, палка, 4 самореза и отвертка. Гвозди лучше не использовать — их выдирает из палки на «ура».

Собираем все вместе, как на фотографии профессионального съемника кассеты Shimano.

Разборка

Велосипедные колеса следует разбирать с регулярностью в несколько месяцев

Это важно делать для проведения самостоятельного обслуживания, что позволит заранее выявить возможную поломку, своевременно заменить детали и избежать неожиданного выхода из строя этого транспортного средства. Чаще всего именно втулка велосипеда  является той деталью, работоспособность которой необходимо регулярно проверять

Можно выделить два их вида, сообразно которым будет отличаться и их разбор:

  • Насыпные подшипники. Смазка меняется не более, чем через 2 тысячи км пробега. Перед обслуживанием колесо снимается, однако покрышки можно оставить на месте, поскольку они не помешают. Дополнительно могут потребоваться съемник кассеты(хлыст) для ее снятия. Он важен, если нужно разбирается заднее колесо велосипеда. Далее эксцентрик снимается, осевые гайки откручиваются и она вытаскивается. После с нее следует аккуратно вынуть подшипники, если целостность их нарушена, они должны быть заменены новыми. Старая смазка вытирается внутри втулки, взамен ее наносится новая. Особо стоит выделить место посадки подшипников. Так же ось рекомендуется осмотреть, чтобы заранее обнаружить погнутые области или повреждения. Как только все будет сделано, подшипники ставятся назад в ось, так же смазываются. Она вставляется на место и прикручивается.

  • Промподшипники. Для снятия оси следует немного постучать, чтобы выбить ее. Бить надо в область барабана, справа, не слишком сильно. При этом один из подшипников обычно выпадает вместе с ней, второй же можно выбить, просто вставив во втулку отвертку. Далее следует открутить барабан, смазать внутренние части и произвести установку в порядке, обратному этой инструкции. Если требуется, промподшипник заменяется на новый.

Ниппельный ключ.

Разбор колеса, снятого с велосипеда, начинают с процедуры, при которой спицы несколько ослабляют. Для этого понадобится ниппельный ключ. Из ободного желоба удаляется одноименная лента, далее ниппели откручиваются, а спицы вынимают совсем. Сборка колеса должна происходить поэтапно:

Спицы (¼ часть) вставляются так, что их головки оказались снаружи колеса. При этом следует пропускать по одному отверстию

Важно помнить, что если фланец будет с одной стороны раззенкованным, то спица устанавливается в плоскости по его поверхности.
Кольцо с резьбой у спицы следует провести через ободное отверстие. Все они несколько смещены от обода в стороны

Спицы вставляются через каждый три отверстия. Уже после сборки можно проследить, что внутренние спицы собраны головками наружу — именно они и составляют некую основу.
Расположение некоторых спиц на колесах всегда немного отличается. На заднем она должна пересечь три внутренних спицы. Впервые перекрещивание происходит у фланца, а далее — еще дважды на пути к ободу. В случае с передним колесом, внешняя спица будет пересекать две внутренних.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
