Какие бывают электродвигатели для велосипедов и как их устанавливать

Подвесной электромотор для велосипеда
Содержание

Контроллер

В случае центрального мотора контроллер чаще всего встроен в корпус самого двигателя, и из него выходят только провод питания, интеграционный кабель на руль (про него будет подробнее) и иногда провод к датчику скорости.

В случае с мотор-колесом контроллер обычно является отдельным компонентом. Часто в комплекте с контроллером идёт кейс, в котором кроме самого контроллера укладываются соединительные разъёмы. Но не советую закрывать в герметичный корпус мощный контроллер — ему требуется больше охлаждения.

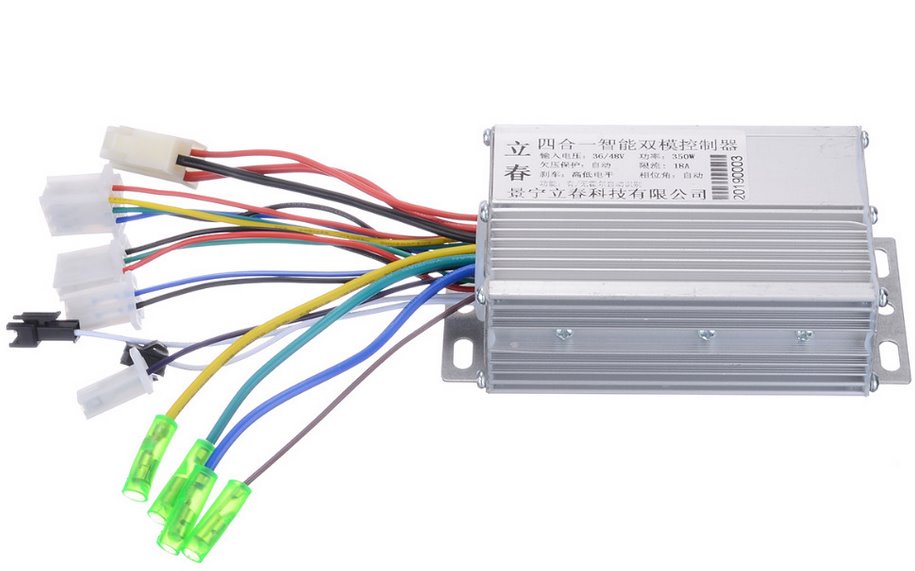

Вот самый распространённый контроллер , заказываемый на Aliexpress отдельно от комплекта:

Множество проводов на выходе может напугать новичка, но на самом деле там нет ничего сложного. И в будущих статьях я подробно расскажу про все эти провода.

Готовый электровелосипед

Проще и надежнее всего купить уже готовый электробайк, для знакомства приведем 3 наиболее востребованных на данный момент:

— Eltreco FS-900 26;

— HOVERBOT CB-4 X-Rider;

— WELT Rockfall 1.0 E-drive.

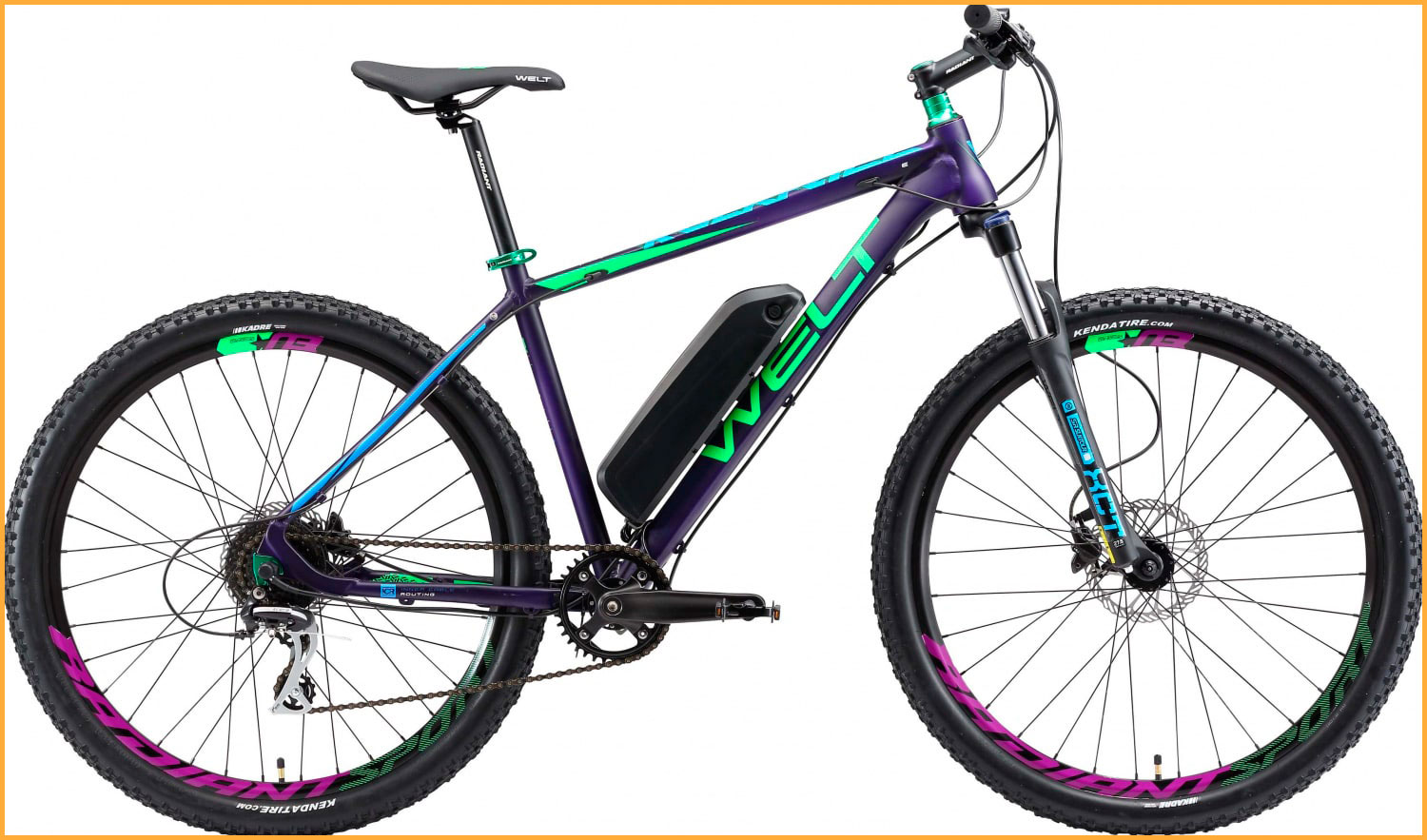

WELT Rockfall 1.0 E-drive

Это модель 2018 года, стоимостью 50-55 тысяч – самый доступный вариант из рассматриваемых. По классу – горный, кросс-кантри.

Батарея 13 Ач, ростовки разнообразны, можно покупать для райдеров от 150 см и более.

Стоковая резина достаточно цепкая, даже при езде по пересеченной местности. Из недостатков можно выделить слабые тормоза.

Eltreco FS-900

Двухподвес из бюджетной ценовой категории – всего 65 тысяч. По классу – кросс-кантри, год старта выпуска – 2018.

Обладает достаточно емким аккумулятором, который способен тянуть райдера до 50 км.

Время на зарядку – до 6 часов. Интегрирована подсветка, причем, передний фонарь питает батарея, а задний – небольшая солнечная панель. Некоторые пользователи жалуются на жесткость заднего амортизатора, но его не сложно заменить.

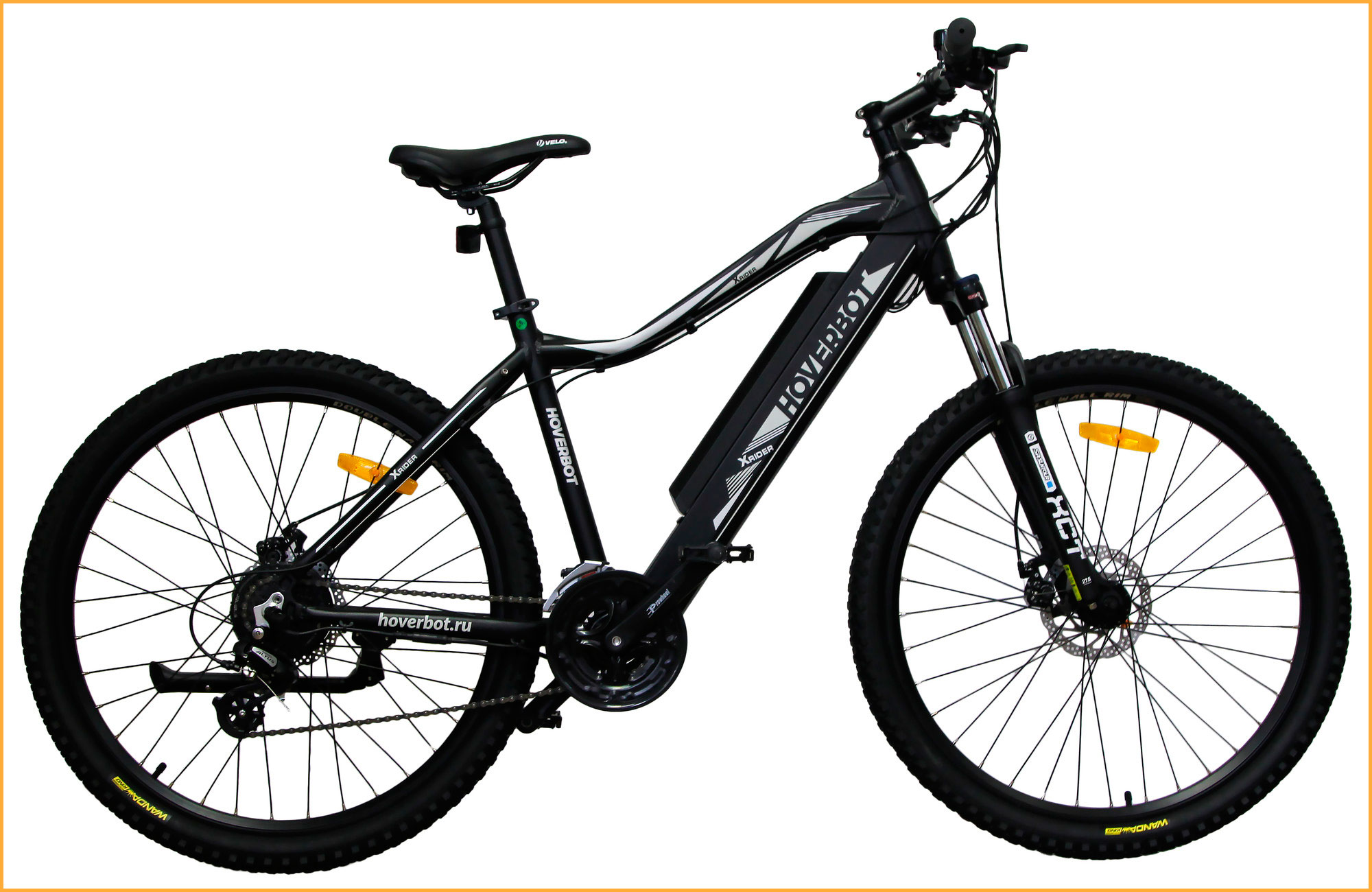

HOVERBOT CB-4 X-Rider

Новинка 2019 года, байк стоимостью – от 87 тысяч. Относится к горным и кросс-кантрийным моделям.

Из плюсов надежные механические дисковые тормоза, на надежные механизмы китайцы не поскупились, что и отразилось на цене.

Рассчитан велосипед на райдеров весом в пределах 110 кг.

Батарея 36-вольтовая, емкостью 10,4 Ач, хватает на 50 км пробега без подзарядки.

Характеристика

Eltreco FS-900 26

HOVERBOT CB-4 X-Rider

WELT Rockfall 1.0 E-drive

Рама:

18″;

17″;

18″, 20″, L, M, S;

Максимальная скорость, км/ч

35;

35;

25;

Материал рамы:

Алюминий;

Алюминиевый сплав;

Алюминиевый сплав;

Амортизация:

Двухподвес;

Хардтейл;

Хардтейл;

Размерность колес:

27,5

27,5;

27,5;

Число скоростей:

21;

24;

8;

Мощность мотора, Вт

350;

250;

250;

Вес, кг

22;

25;

22;

Пробег на полном заряде, км

70;

35-70;

60-70.

Цена, руб

Около 65000;

От 87000;

Около 55000.

Из всех вариантов самым экономичным, но трудозатратным будет самостоятельная сборка велосипеда с мотором.

Дороже и проще монтаж готового комплекта, но не исключен риск ошибки.

Готовый электровелосипед дороже всего, зато гарантирована безопасность, качество и на руках будет гарантийный талон, с которым можно получить фирменное обслуживание своего транспорта.

Мотор-колесо

В основном выделяют два типа мотор-колес:

  • Редукторные мотор-колеса
  • Мотор-колеса с прямым приводом

Редукторные мотор-колеса

Редукторные мотор-колеса представляют из себя вентильные двигатели. Что представляет из себя вентильный двигатель? Вентильный двигатель – это подвид двигателя постоянного тока, но у него нет щеточно-коллекторного узла. То есть там нечему изнашиваться, кроме подшипников. В таких вентильных двигателях положение ротора определяется с помощью датчиков Холла.

Давайте рассмотрим, из чего состоит мотор-колесо редукторного типа.

Как и в любом двигателе, здесь мы можем увидеть ротор и статор. Статор нашего двигателя состоит из сильных неодимовых магнитов, а ротор из медной обмотки.

С другой стороны такого двигателя можно увидеть редукторный механизм, состоящий из трех шестеренок, которые сделаны из твердого пластика

Они вставляются в корзинку двигателя и сцепляются с ней при езде.

Очень часто можно услышать, что пластиковые шестеренки производители ставят специально, чтобы ваш двигатель как можно быстрее сломался, и вы побежали покупать новый. Все это голимый бред. Пластиковые шестеренки при езде очень слабо шумят, в отличие от железных, и их вес намного меньше. Если не рвать с места и не кататься как угорелый, то таких пластиковых шестеренок хватает на 9 000-10 000 км пробега. Стоит весь комплект таких шестеренок в сборе около 1000 рублей на момент написания статьи.

Плюсы редукторных мотор-колес

маленькие габариты

хорошая тяга

свободный накат (газанули и едем по инерции)

приемлемая цена

велосипеды с такими мотор-колесами очень комфортны для езды по густонаселенному городу

Минусы редукторных мотор-колес

износ пластиковых шестеренок

максимальная скорость не боле 40 км/ч

Мотор-колеса с прямым приводом

Такие мотор-колеса можно сразу узнать по большим габаритам двигателя в ободе колеса. Их движки намного меньше в ширину, чем двигатели редукторных мотор-колес, но в диаметре они раза в два, а то и в три больше. Все зависит от мощности.

Самое главное отличие от их собратьев – это то, что они не имеют редуктора, состоящего из шестеренок и корзины. Крутящий момент передается сразу напрямую.

Статор, как и в редукторном мотор-колесе, состоит из неодимовых магнитов, а ротор из медной обмотки.

Плюсы мотор-колес с прямым приводом

надежность, так как не имеют пластиковых шестеренок

можно выжать хорошую мощность

мотор-колеса такого типа скоростные, так как крутящий момент передается напрямую

проще в обслуживании

Минусы мотор-колес с прямым приводом

стоят дороже, чем редукторные двигатели

плохо тащат на малых скоростях и в горку, так как имеют слабый момент на низких скоростях

имеют большие габариты, в отличие от своих собратьев

имеют бОльший вес

требуют бОльшее напряжение и мощный контроллер

Виды двигателей для мотор-колес

Двигатели для мотор колес различают трех видов:

  • переднее мотор-колесо (front-motor)
  • заднее мотор колесо под трещотку (rear-thered motor)
  • заднее мотор-колесо под кассету (rear-cassette)

Переднее мотор-колесо

Самое простое в установке – это мотор колесо на переднюю вилку велосипеда. Купил – поставил – забыл.

Его ширина 10 см. Такой двигатель подходит почти под все передние вилки велосипедов. Но перед покупкой все равно измерьте расстояние между дропаутами своего велосипеда.

Двигатель под трещотку

Двигатель под трещетку устанавливается на заднее колесо велосипеда.

Отличительная особенность таких двигателей – это резьба на одной из сторон двигателя

То есть по сути ширина такого двигателя заменяет втулку под трещотку на вашем велосипеде, где также можно увидеть резьбу:

Двигатель под кассету

Если на вашем велосипеде на задней оси стоит втулка под кассету

то вам надо также покупать двигатель под кассету, чтобы уже не покупать новый блок звезд.

Лучшие статьи :  Как и чем лучше смазывать цепь велосипеда?

Для того, чтобы быстро узнать, какой двигатель вам требуется, чтобы не покупать новый блок звезд, вот ссылочка на хорошую статью.

Что по брендам?

В настоящее время почти все мотор-колеса производятся в Китае. Судя по отзывам в интернете, очень ценятся двигатели фирмы Bafang

На второе место я бы поставил двигатели MXUS

Эти два бренда чуть дороже, чем их собратья. Хотя, двигатели других китайских производителей тоже очень качественные и надежные. Переплачивать или нет, решать вам.

Как самому установить подвесной электромотор для велосипеда?

Установить самостоятельно электромотор можно и без помощи специалиста. Главное выбрать подходящий двигатель.

Только зная все характеристики мотора и правил подсоединения его с аккумулятором и цепью можно справиться с задачей.

Порядок работы:

  • Цепь необходимо снять и одной ее сторон соединить с валом двигателя.
  • Двигатель с аккумуляторной батареей можно соединить с помощью мощных проводов.
  • Аккумулятор и двигатель лучше монтировать где-нибудь в центре велосипеда. Это производится с помощью зажимов, хомутов и других креплений.
  • Кнопка питания должна быть протянута к рулю и надежно там закреплена.

Электровелосипеды обладают множеством достоинств, которых нет в простых велосипедах. Здесь нет необходимости постоянно крутить педали, они очень манёвренные и вполне экологичные. Изготовить их можно самостоятельно из старого ненужного велосипеда, и прослужит он еще много лет.

Хорошие качественные электромоторы не требуют особого сложного ухода, главное следить за тем, чтобы в него не попадала влага. Каждый любитель велосипедной езды, будь то путешественник или спортсмен, по достоинству оценит все прелести усовершенствованного велосипеда, на котором не нужно прилагать никаких усилий, чтобы ехать.

Типы электродвигателей

Электрические двигатели для велосипедов не изобилуют разнообразием конструкций. Фактически, из-за достаточно простого устройства самого байка, выделяют три типа.

Мотор-колесо

Самый популярный и самый простой в установке двигатель.

Фактически, двигатель устанавливается на колесо, или, в более дорогих вариантах – сам поставляется в виде колеса, со спицами, закреплёнными сразу на двигатель. Такая компоновка имеет несколько плюсов:

  • простота устройства – минимум проводки и проблем;
  • хороший внешний вид – иной раз нельзя заметить, что на велосипеде установлен двигатель;
  • высокая эффективность – минимальные потери на передачу энергии;
  • низкое расположение, не повышающее центр тяжести.

В списке минусов называют высокий вес и некоторые сложности в эксплуатации (замене и подключении батарей).

Цепной электродвигатель

Это наиболее лёгкий двигатель. Он подключается к цепи как дополнительный элемент, устанавливается по центру рамы и является очень удобным в эксплуатации, но для установки потребуется точный расчёт и покупка дополнительной цепи.

Плюсы данного двигателя:

  • невысокая относительная стоимость;
  • малый вес;
  • удобство подключения батареи и обслуживания;
  • использование общего узла переключения передач.

Минусы – трудозатратная установка и повышенный шум при работе двигателя.

Фрикционный привод

Наследие «старой» механики, когда электричество на велосипеде вырабатывалось динамо-машиной о край покрышки или обод. Аналогично, подвесной фрикционный привод передаёт энергию на колесо при помощи прижимного валика. Ориентированы такие двигатели на прогулочные и детские модели, а также на непрофессиональных покупателей.

Тогда как из плюсов можно выделить только абсолютную простоту установки и использования, а также (для некоторых моделей) невысокую стоимость, минусов у фрикционных приводов много:

  • очень низкий КПД;
  • шум при использовании;
  • громоздкий и неуместный внешний вид – обычно вместо багажника;
  • износ покрышки при использовании.

Полезные рекомендации и возможные ошибки

Когда двигатель и батарею для элетровелосипеда удалось установить в соответствии с рекомендациями специалистов, нужно протестировать готовый байк. Для этого достаточно просто прокатиться на нем. В процессе проверки можно выявить следующие проблемы:

  1. Велосипед не едет. Проблема возникает, если сборка аккумуляторов произведена неправильно, отсоединяются провода, передаточное отношение слишком высокое. Для проведения диагностики приподнимают заднее колесо байка, включают двигатель, корректируют положение шкива промежуточного вала. Кабели нужно тщательно проверить, батарею — зарядить.
  2. Велосипед едет медленно. Главная причина — неправильное передаточное отношение. Нужно выполнить аналогичные действия с промежуточным валом.

Переделывать велосипед в электровелосипед довольно сложно. Для работы потребуется набор специальных инструментов, материалов. Кроме того, мастер должен обладать соответствующими навыками. От выбранного оборудования будут зависеть максимальная скорость, дальность поездок, удобство эксплуатации байка.

Как переделать велосипед в электровелосипед

Рано или поздно каждый байкер ненадолго становится «продажным», и, намотав несколько десятков километров за день, начинает малодушно мечтать о средствах «малой механизации» обычного велосипеда. Впрочем, после отдыха эти нескромные желания обычно проходят, и велосипед вновь становится объектом вожделения. Тем не менее, идея сделать электровелосипед своими руками очень популярна и с каждым годом получает более широкое распространение. Расскажем подробнее, как это сделать.

Из области мечты: На фото экстремальный шестикиловаттный байк, развивающий с места скорость в 60 кмчас за три секунды. Пиковая сила тока – 100 ампер на литий-железо-фосфатных аккумуляторах… По заявке производителей, он держит скорость около 60 кмч на протяжении 40 км. Кудесники обитают здесь: http://www.voltbikes.ru/blog/projects/E-bike-3000W-6000W-lifepo4/

Наши задачи гораздо скромнее. Сразу ограничимся, что не имеется в виду производство электровелосипеда «с нуля», а будет рассказано о том, как выбрать и установить на ваш любимый байк специальный комплект для переделки. После этой переделки электробайк сможет вас выручать в сложной ситуации.

Фрикционная передача

Эта разновидность электропривода, хотя и встречается в продаже, но не пользуется особой популярностью. Принцип ее – немудреный. Двигатель устанавливается прямо у ведущего колеса, передача крутящего момента происходит непосредственно с вала статора на покрышку. Казалось бы – все просто и очевидно. Но то, что, может быть, применимо для детских электрических машинок и велосипедов, малопригодно в реальном использовании транспорта.

Посудите сами:

  • Нет никаких передаточных звеньев, то есть исключается возможность увеличения угловой скорости колеса за счет использования редукторов;
  • Крайне низкий КПД;
  • Даже незначительное падение давления в камере колеса резко уменьшит эффективность такого привода.
  • Постоянное трение между фрикционом двигателя и протектором покрышки резко снижает ее долговечность.
  • В условиях сырой погоды, грязной дороги, мороза коэффициент трения существенно уменьшится, фрикцион будет пробуксовывать, что снизит и без того невысокую энергоотдачу привода.

Единственным плюсом этой системы является простота ее установки, которая не потребует каких-либо глубоких переделок велосипеда.

Нет, если планировать переделку с реальными повышениями эксплуатационных качеств велосипеда, от подобной схемы лучше сразу отказаться.

Подвесной двигатель

Ременной или цепной электропривод можно собрать своими руками. Такой электромотор является самостоятельным узлом и крепится к нижней трубе или каретке велосипеда. Многие умельцы собирают такой привод из электродвигателей от электропил, от электрической бытовой газонокосилки или даже электромоторов стиральных машин.

Электроприводами с цепными и ременными передачами можно оборудовать практически любой велосипед. Двигатель передает усилие через цепную передачу на заднюю звезду. На несущую платформу велосипеда снизу крепится аккумуляторная батарея, осуществляющая питание двигателя.

На электромотор и цепную передачу необходимо установить специальный защитный кожух. Скорость велосипеда  и его расходуемая мощность регулируется электронным контроллером, который управляется ручкой руля.

В продаже имеются уже готовые наборы, в которые входят электромотор для велосипеда мощностью от 360 до 1500 Вт, батарея, звездочки, цепь, зарядное устройство, контроллер и ручка-регулятор. Но стоят такие электронаборы дороже, чем электроприводы других видов. Наиболее популярен набор с цепной передачей «Cyclone».Преимущества подвесного электродвигателя:

  • Возможность использования ступенчатого переключения передач.
  • Наиболее экономичен и эффективен.
  • Использование двигателя и аккумулятора меньшей массы, что уменьшает общий вес электровелосипеда.
  • Существенно возрастают скоростные показатели.

К недостаткам можно отнести:

  • для установки подвесного двигателя необходимы знания механики и технологические навыки.
  • такой электровелосипед более шумный при движении.
  • открытая передача подвержена повышенному износу.
  • рама должна быть стальной, чтобы выдерживать громоздкую конструкцию для крепления электродвигателя и ведущей звездочки или шкива.
Лучшие статьи :  Советы по выбору велосипеда

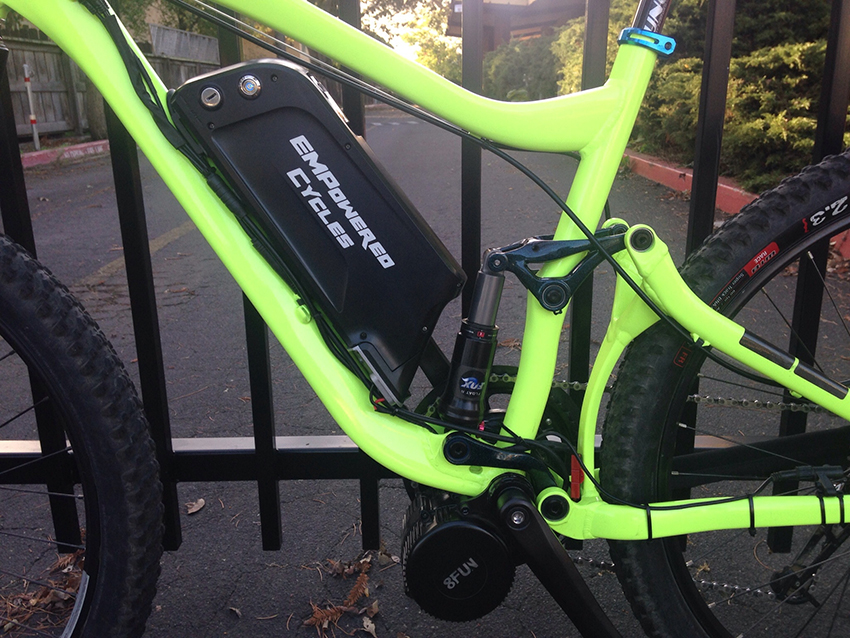

Особенности среднемоторных велосипедов

В среднеприводных электровелосипедах двигатель расположен в середине, рядом с центром велосипеда. Двигатель вращает заднее колесо, которое управляет цепным приводом. Технология среднеприводных электровелосипедов в настоящее время является наиболее широко используемой среди электродвигателей велосипедов.

Основные преимущества среднемоторных электровелосипедов приведены ниже:

  • Конструкция расположения двигателя в середине имеет смысл, так как эти двигатели более защищены от внешней среды. Благодаря этому достигается наименьший износ двигателя и продлевается срок его службы.
  • Технология среднего двигателя требует меньшего технического обслуживания. Это делает среднеприводный электровелосипед приоритетным выбором покупателей электрических велосипедов.
  • Общая производительность и крутящий момент среднемоторных велосипедов, как правило, лучше, чем у передне- или заднемоторных моделей. Среднеприводные двигатели приводят в действие цепную систему, а не колесо, что позволяет лучше использовать мощность двигателя.
  • Многие среднемоторные электровелосипеды, такие как, например, велосипеды Evolo, позволяют очень легко заменить мотор. Нужно всего лишь вынуть два специальных болта, не мешая другим частям велосипеда. Таким образом, сервисное и техническое обслуживание становится довольно простым.
  • Расположение мотора близко к центру тяжести и близко к земле, что делает электрический велосипед гораздо более сбалансированным, по сравнению с передним или задним электромотором велосипеда.
  • Потери энергии не происходит или происходит крайне мало, так как аккумулятор и мотор размещены рядом друг с другом.

Теперь давайте рассмотрим некоторые недостатки среднемоторных электровелосипедов:

  • Моторы со средним приводом могут быть неудобными во время подъема на холмы или путешествия по плоской местности. Они требуют более частого переключения передач.
  • Срок службы мотора может быть сокращен так как среднеприводные системы обычно более мощные. Это может привести к более частой замене деталей мотора, чем у других моделей.
  • Так как среднемоторные электровелосипеды сложнее по конструкции, чем передне- и заднеприводные модели, стоимость среднемоторного электровелосипеда обычно выше, чем у двух других вариантов.

Модели велосипедов с мотором

При наличии свободных средств вместо модернизации байка можно выбрать готовый велосипед с мотором. Классификация транспортных средств зависит от их назначения:

  1. Городские и шоссейные модели. Комплектуются покрышками без рисунка (сликами), предназначены для дальних поездок по ровным дорогам с твердым покрытием.
  2. Горные велосипеды с мотором. Отличаются повышенной мощностью и вариативностью в запасе хода (от 20 до 50 км). Мощность выбирают исходя из веса велосипедиста.
  3. Грузовые. Комплектуются специальным отсеком для перевозки. Обычно он устанавливается в передней части. Некоторые модели оборудуются двумя задними колесами для большей устойчивости и снижения нагрузки на раму.
  4. Складные. Сити-байки с упором на компактность. Обладают малой мощностью и габаритами, со складной в двух или трех местах рамой для удобной транспортировки.

ГородскойШоссейныйГорныйГрузовойСкладной

Что лучше: купить готовый электровелосипед или сделать самому?

Вопрос, конечно, спорный, но все же мы приведем пару аргументов в пользу самодельного электровелосипеда, так как:

Мы привели всего лишь несколько аргументов, которые помогут Вам с выбором, однако для того, чтоб самостоятельно собрать и изобрести рабочий механизм, нужно разбираться в электронике.

Основным отличием электровелосипеда от обычного велосипеда составляет наличие двигателя, аккумуляторов и контроллера.В конце хотелось бы сделать вывод о том, что впечатления от такого электровелосипеда могут быть только положительными.

  • На сколько крепки должны быть обода для велосипеда и какие обода каким целям служат.
  • Велосипеды ХВЗ старт-шоссе имеют высокую прочность и долговечность, о его характеристиках читайте здесь.
  • Почему трехколесный велосипед должен иметь бесшумные колеса читайте в статье http://velosipedinfo.ru/trehkolesnyiy-velosiped-s-rezinovyimi-kolesami-2

Парень хвалится своим бергамонт-велосипедом с установленным электродвигателем под рамой велосипеда. Смотрите может и вам захочется

Изготовление электродвигателя для велосипеда самостоятельно

Чтобы самостоятельно усовершенствовать свой старый велосипед, нужно подобрать нужный двигатель для его нового назначения. Так все электромоторы заряжаются от сети, то нужно обеспечить им аккумулятор нужной мощности. Иногда они могут достигать внушительных размеров, что не всегда удобно и красиво смотрится на велосипеде.

Самым популярным двигателем, используемым при совершенствовании велосипеда, считается мотор от старой газонокосилки или триммера. Следует учитывать мощность мотора, так как если он слабый, то велосипед даже не тронется. Но и слишком мощный не подойдет, так как он будет обладать крупными габаритами.

Достоинством электромоторов принято считать их тихую работу, по сравнению с моторами, работающими на бензине.

Как сделать электровелосипед самостоятельно?

Последовательность изготовления велосипеда с электромотором:

  • В первую очередь необходимо приобрести все составляющие электромотора: сам двигатель, контроллер, аккумуляторные батареи, серво-тестер, зарядное устройство, необходимые провода, ремни от генератора, фривил, втулки, цепь, звездочку, переключатель передач, винты, гайки и многое другое.
  • Далее начинается сборка.
  • Прикрепить звездочку к втулке с помощью алмазного диска.
  • Зубья на цепи необходимо предварительно обточить и закрепить ее к втулке диаметром 1 см.
  • Фривил соединяется с цепью и звездочкой.
  • Вся конструкция должна быть очень прочной, так как от этого зависит безопасность движения.
  • Нужно следить, чтобы вращательные движения от мотора к звездочке передавались постепенно, чтобы не возникло деформации каких-либо частей механизма. Для этого используются шкивы и ремни генератора.
  • На раму желательно положить нержавеющую стальную пластину, смазанную термопастой, на которую крепится контроллер.
  • Серво-тестер необходим для регулирования мощности мотора. Его следует запитать, используя специальную микросхему.
  • При желании можно установить ваттметр. С его помощью можно контролировать расход энергии.
  • В багажном отсеке стоит придумать место для крепления аккумуляторных батарей.

Контроллер и периферия

Контроллер

Контроллер выполняет функцию управления мотор-колесом. То есть, грубо говоря, это мозг электровелосипеда. Самый простой контроллер выглядит вот так:

Как вы видите, он имеет множество проводов. “Почему их так много?” – спросите вы. Да все потому, что контроллеру надо отслеживать разные сигналы и подавать питание на мотор-колесо согласно тому, какой режим езды используется в данный момент.

Тормозные ручки

К контроллеру цепляются провода с тормозных ручек, чтобы можно было отключать питание на мотор-колесо при торможении.

Ручка газа

Как же регулировать скорость вращения двигателя мотор-колеса? Для этого используется ручка газа. Она может быть в виде простого рычажка, где сильное нажатие на рычажок вызывает более быстрое вращение мотор-колеса

Либо уже более продвинутый вариант, в виде мотоциклетной ручки газа

Второй вариант, конечно, предпочтительнее.

Если нет желания тратиться на полноценный дисплей (о нем ниже), то комбинированный вариант с замком зажигания и индикатором разряда батареи будет для вас лучшим решением

Дисплей для электровелосипеда

Дисплей состояния электровелосипеда в зависимости от модели может показывать текущую скорость, пробег, время, заряд батареи, переключать различные режимы и так далее. Некоторые имеют функцию круиз-контроля и даже могут подключаться через блютус в смартфону. Выглядят они всяко разно и также цепляются к контроллеру через соответствующий разъем.

Самые простые и дешевые выглядят примерно вот так:

Чуть подороже уже имеют черно-белый жидкокристаллический дисплей

Ну а самые крутые модели уже имеют полноценный цветной ЖК-дисплей и даже блютус для контроля состояния вашего велосипеда через смартфон.

PAS-датчик

Также к контроллеру цепляется еще и система PAS, которая с английского расшифровывается как Pedal Assistent System. Если дословно, то получается “система ассистирования педалями”. Она вставляется в переднюю каретку велосипеда. С помощью этого режима можно ездить на педалях, но вам также будет помогать и двигатель, который будет как-бы подталкивать ваше вращение педалями. То есть это своего рода экзоскелет, который добавляет мощность в ваши движения. Поэтому, кому все-таки хочется покрутить педали, но не хочется надрываться – для них эта функция будет очень кстати.

Лучшие статьи :  Велосипедный ремкомплект

Подвесной (кареточный) мотор для электровелосипеда

Данный тип электродвигателя на велосипед является автономным устройством. Этот агрегат работает через передачу усилия заднему колесу при помощи цепной передачи. Таким образом, это способствует более сильному вращению колеса, чем при педалировании. Подвесной мотор вешается на раму и вместе с цепной передачей закрывается специальным чехлом. Аккумулятор, обеспечивающий питание электромотора, монтируется внизу велосипеда. Скорость и затрачиваемая мощность координируется электронным контроллером на рулевой ручке.

Мощности такого агрегата лежат в диапазоне от 350 до 1600 Вт. В продаже существуют готовые комплекты, включающие в себя электродвигатель определённой мощности, аккумулятор, цепь, звёздочки, контроллер, ручку-регулятор, устройство заряда аккумуляторной батареи.

Кареточный электромотор для велосипеда лучше устанавливать на транспорт со стальной рамой, так как конструкция мотора достаточно тяжёлая.

Кареточный электромотор

Достоинства подвесного (кареточного) электродвигателя:

  • увеличение скорости до 90 км/ч;
  • возможность установки практически на любой велосипед;
  • экономичность.

Недостатки подвесного (кареточного) электродвигателя:

  • трудоёмкая установка;
  • шум при работе;
  • повышенная изнашиваемость открытой передачи.

Самодельный велосипед с мотором

Использование велосипеда в качестве транспорта имеет ряд очевидных преимуществ. Он недорог, экологически чист, позволяет поддерживать хорошую физическую форму. С ним любая поездка превращается в приятную прогулку. Ежедневный маршрут из дома на работу и обратно приносит лишь удовольствие, ведь байк позволяет избежать пробок в часы пик и избавляет от необходимости штурмовать переполненные вагоны метро или салоны автобусов.

Но если ваш офис находится в другом конце города, рельеф которого представляет собой сплошные подъёмы и спуски, то лёгкая прогулка превращается в тяжёлый труд, а каждый пройденный метр напоминает вам о муках первых христиан. Когда же, наконец, вы попадаете на работу, то чувствуете себя усталым и измождённым. Ваше тело требует отдыха, а ведь впереди ещё целый трудовой день. Перспектива того, что вечером придётся проделать весь путь в обратном направлении, тоже не способствует поднятию настроения. Если к тому же отсутствует возможность принять душ, то весь день вас будет сопровождать стойкий запах пота.

Что же делать, если расставаться с байком не хочется, но искать работу поближе к дому тоже как-то не с руки? В этом случае можно приобрести велосипед с моторчиком или установить двигатель на уже имеющийся. Промышленно изготовленный вариант не требует доработок, но стоит довольно дорого и часто имеет не слишком привлекательный дизайн. Чтобы снизить себестоимость, производители используют в этих велосипедах дешёвые комплектующие и рамы из хайтена. В результате такой байк весит более 20 кг, и если двигатель по какой-либо причине откажет, передвигаться на нём с помощью педалей будет очень нелегко.

Самодельный велосипед с мотором лишён этих недостатков. В прошлом подобные аппараты были довольно неуклюжими и использовались в основном подростками, но сейчас рынок предлагает широкий спектр решений, с помощью которых можно своими руками превратить обычный байк в высокотехнологичное транспортное средство. Такая переделка не потребует каких-либо серьёзных технических знаний, поэтому стоит остановить свой выбор именно на этом варианте.

Ассортимент двигателей разной мощности

Мощность мотор-колеса измеряют в ваттах (Вт). По данному параметру выделяют три категории двигателей:

  • малой мощности – до 350 Вт. Такие модели служат двигателями легких, компактных электровелосипедов с максимальной скоростью 25-29 км/ч;
  • средней мощности – 350-500 Вт. Электрические велосипеды с моторами данной категории передвигаются со скоростью 26-35 км/ч. Кроме городских электровелосипедов к ним относят многие складные, грузовые модели;
  • высокой мощности – более 500 Вт. Электробайки с двигателями повышенной мощности способны развивать скорость от 40 км/ч.

В каждой из перечисленных групп есть популярные модели. Ознакомимся в качестве примера с несколькими из них.

Редукторный мотор от известного производителя, лидера китайского рынка – Bafang FM G350.220.D. Мотор размещается на переднем колесе диаметром 16 или 20 дюймов. Его мощность составляет 220 Вт. Двигатель обладает хорошим крутящим моментом (28 Н*м) и весит всего 2 кг.

Редукторный мотор-колесо того же производителя Bafang FM G070.500.D обладает значительно большей мощностью – 500 Вт. Работает в системах с напряжением 36, 43 и 48 В. Такими моторами оснащают более мощные электрические велосипеды с колесами большего диаметра 26 и 28 дюймов. Двигатель обладает большим крутящим моментом, чем предыдущая модель (65 Н*м), но и тяжелее в два раза (4,2 кг).

Широкий ассортимент мотор-колес с различными техническими характеристиками позволяет подобрать электрооборудование в соответствии с условиями его эксплуатации. Электровелосипед может быть легким, компактным и маневренным транспортным средством для городских поездок либо мощным и быстрым электробайком для загородных путешествий и движения по бездорожью.

Особенности

Сегодня в условиях городского транспортного коллапса велосипед с электроприводом интересен значительными преимуществами среди других видов двухколесного транспорта, причем экологическая безопасность занимает далеко не последнее место.

Функционально электровелосипед аналогичен обычному мопеду, у которого бензиновый двигатель внутреннего сгорания заменен на электрический силовой агрегат. Мощность электродвигателя промышленно выпускаемых моделей колеблется в пределах 0,25…1,2 киловатта, при этом электровелосипед способен развивать скорость до 50,0 километров в час. Основными преимуществами электровелосипеда является:

  • два способа передвижения — с использованием обычного педального привода и электродвигателя;
  • возможность передвижения на большие расстояния при использовании электротяги;
  • по сравнению с мопедом и мотороллером меньшая трудоемкость технического обслуживания и лучшая ремонтопригодность;
  • экологичность транспортного средства, благодаря которой на Западе владельцы электровелосипедов получают различные льготы.

Однако электровелосипеду присущи и определенные минусы, основными из которых являются:

  • высокий суммарный вес силового агрегата, включающего электродвигатель, аккумуляторную батарею, дополнительную трансмиссию и систему управления (электрический контроллер);
  • большая продолжительность зарядки современных аккумуляторных батарей, при их недостаточной автономности;
  • высокая цена заводских комплектующих;
  • низкая скорость передвижения на загородных магистралях.

Достоинства велосипеда с мотором

Мотовелосипед совмещает в себе массу достоинств. Оснащается мотором, который при правильном подключении может работать практически бесшумно. Кроме того устройство работает на электричестве (ток можно создать с помощью триммера). Это в свою очередь гарантирует то, что ничто не испортит перемещение по дороге.

Велосипед с электромотором

За счет того, что устройство работает на токе, оно является довольно экономичным, ведь электричество стоит намного дешевле бензина. Его цена почти в 7 раз меньше.

Зарядить устройство можно при помощи обычной розетки. При этом если вдруг зарядка полностью закончилась, то это не означает, что дальше придется идти пешком. После этого велосипед, оснащенный мотором, превращается в обычный велосипед. Передвижение на нем возможно при кручении педалей.

Маневренность и компактность

Огромное преимущество мотовелосипед имеет в условиях городских пробок. Благодаря его компактным размерам и маневренности, с его помощью можно выбраться практически из любой пробки, сложившейся на дороге.

Разгоняется до довольно высоких скоростей. Поэтому, используя такой велосипед, снабженный мотором, можно за считанные минуты добраться до пункта назначения.

Его без проблем можно хранить дома. Мотор легко снимается, поэтому детали даже способны храниться по отдельности.

Хранение мотовелосипеда в квартире

Легкость обслуживания

Обслуживание такой техники является простым и удобным, поскольку не нужно тратить свое время на заливание бензина, обслуживание фильтров, очистку триммера и т.д.

Запасные части встречаются в продаже, поэтому если какая-то из деталей сломается, то ее всегда можно будет найти и купить.

Тем не менее, есть и бензиновые модели, которые в некоторых областях имеют свои определенные преимущества. Купить их можно в любом месте, где продаются мотоциклы. Но сделать такое устройство своими руками тоже вполне возможно.

Детали в процессе сборки мотовелосипеда

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
