Инструкция по укорачиванию велосипедной цепи

Как укоротить цепь на велосипеде, инструменты, действия пошагово

Как поставить цепь на велосипед

Любому транспортному средству необходимо техобслуживание. Велосипеды не входят в число исключений. Их ключевым элементом в трансмиссионном узле является цепь. Скоростным велосипедам присуща большая «привередливость» для нормального функционирования. Периодичность замены или обслуживания цепного механизма во многом определяется стилем катания. Например, любители велотриала занимаются этим, находясь в процессе катания. Когда и каким образом меняется цепь на скоростном велосипеде?

Цепи для велосипедов бывают замочными и сплошными. Разъединение замочной вариации не представляет особого труда. Это удобно сделать обычной ниткой (проволокой), продев ее в соседние звенья (до и перед замком) и затянув петлю. Главное, избежать повреждения замка и не потерять его.

Раскрытие сплошной цепи возможно лишь при наличии специальной выжимки, хотя саму процедуру также нельзя отнести к категории сложных задач:

  • Потребуется установка цепи в положение выпрессовка-запрессовка оси.
  • Закручивание винта для вытаскивания пина.

Осевой запрессовке присуща противоположная последовательность: соединение звеньев и вдавливание пина посредством винта.

Каким инструментарием важно располагать для замены цепи:

  1. Ключом, с помощью которого снимется заднее колесо.
  2. Пассатижами, чтобы удерживать сегменты и пин.
  3. Выжимкой. Как отмечалось выше, данным устройством производится выпрессовка и запрессовка пинов.

Велосипедистам, не имеющим достаточного опыта в подобных делах, рекомендуется запоминание общей схемы, отражающей расположение цепи на системе, кассете, переключателях. Тогда процедура ее последующей установки не вызовет сложностей.

Как только все нюансы зафиксируются в памяти (или на бумаге), можно приступать к дальнейшим шагам:

  • Очистке звеньев от грязевых накоплений. Если этого не сделать, грязь будет являться существенной помехой для следующих шагов.
  • Снятию заднего колеса. Отсутствие данной детали упрощает все действия, хотя опытные мастера благополучно пропускают сей этап. По сути, он не относится к обязательным мерам.
  • Выдавливанию пина, присутствующего во всех звеньях (металлического цилиндра, замыкающего звено). Здесь применяется выжимка.
  • Разъединению одного звена.
  • Выводу крайних звеньев из системы переключателей.

На этом извлечение цепи (изношенной или требующей чистки) можно считать завершенным. Сама процедура достаточно легкая при наличии инструмента и базовых знаний. Очень важна аккуратность выполнения и отсутствие силовых действий в процессе выпрессовывания.

С велосипедами, имеющие одну передачу (синглспидами), все ограничивается навесом цепи на детали звездообразной конфигурации и замочным защелкиванием либо запрессовкой пина. Конструкция скоростных велобайков предполагает некоторые сложности в рассматриваемом вопросе.

Их можно обозначить следующими пунктами:

Блокировка переключателей на трансмиссионных звездах малого размера.
Далее на зубья звезд надевается цепь

При этом важно учесть расположение роликов, участвующих в ее натяжении.
Затем выполняется совмещение цепных звеньев.
Цепь зажимается, и впрессовывается ось или закрывается замок.. На финальном этапе происходит проверка хода

Для этой цели прокручиваются педали. Неправильный монтаж характеризуется провисанием установленного элемента и затрудненным кручением. Если подобного не наблюдается, установка цепи сделана по всем правилам

На финальном этапе происходит проверка хода. Для этой цели прокручиваются педали. Неправильный монтаж характеризуется провисанием установленного элемента и затрудненным кручением. Если подобного не наблюдается, установка цепи сделана по всем правилам.

В каких случаях, кроме износа, снимается цепь:

  1. Для глубокой чистки, когда необходимо удалить смазочный состав и накопившийся абразив.
  2. Для замены поврежденных звеньев.

Вышедшая из строя цепь растягивается, ее звенья смещаются, нанося вред звездочкам, что негативно сказывается на переключателях. Визуально выяснить степень износа достаточно трудно.

Поэтому пользуются простым замером, то есть нужно измерить двадцать четыре звена, точнее их общую длину:

  • При величине 30,5 см можно говорить о нормальном состоянии цепи.
  • Показатель 30,65- 30,75 см указывает на необходимость замены.

К слову, обрезание растянутой цепи не решает проблему. Растяжению свойственно равномерное распределение. В этом случае повреждения звезд не удастся избежать. Как известно, «звездные» детали не поддаются ремонту. Дешевле поменять цепь, нежели заниматься заменой более дорогостоящих комплектующих.

Видео сюжет расскажет, как заменить цепь на велосипеде

Вариант первый. Правильный

Это вариант подойдет тем, у кого есть грамотно подготовленный и правильно хранившийся велосипед. Итак, начнем. У вас есть велосипед, который осенью был вымыт, ему приспустили колеса, ослабили тросики переключателей и тормозов, цепь с него была снята и уложена на хранение в пакет, да и зимовал он в сухом помещении.

Для начала просто протрем его слегка влажной тряпочкой, удалим скопившуюся пыль, которая может попасть на механизмы, к тому же просто с чистым и сверкающим велосипедом приятнее работать. Далее составляем маленький план того, что нам нужно сделать:

  1. Привести в порядок и надеть цепь.
  2. Проверить и подтянуть все затяжные и крепежные болты.
  3. Проверить в «боевое положение» колеса.
  4. Отрегулировать и настроить тормоза.

А теперь обо всем этом по порядку.

Чем смазывать цепь велосипеда

Нарисуем портрет идеальной велосмазки:

  • Не притягивает пыль.
  • Сохраняет цепь чистой.
  • Проникает в мельчайшие щели, одновременно не вытекая из них.
  • Не вымывается струей воды.

какая марка велосипеда лучше

Фирменные велосмазки

Красочные флаконы в веломагазинах – вовсе «не разводняк». Выбирая спецобразцы, вы, в первую очередь, делаете ставку на время обслуживания цепи. Оно минимально, а интервалы – максимальны. Ну и спорный момент: на фоне экономного расхода смазки затраты выглядят пустяково (700-1000 рублей на 10 000-15 000 км).

Лучшие статьи :  Как сделать велотренажер из велосипеда?

Для сухой погоды

Подойдет бутылочка с надписью DRY, но не любая. Если в приоритете ресурс – выбирайте тефлоновые, силиконовые или графитовые велосмазки. Их общий минус – пачкают все вокруг. Тем, кто любит чистоту, лучше смазать цепь своего велосипеда восковой смазкой. Но у нее тоже есть крупный недостаток – она имеет неважные смазывающие характеристики.

Совет. Не покупайте препараты в аэрозольных баллончиках. Расходуется быстро, мимо цепи улетает порядка 50% объема.

Для влажной погоды

Подойдет любой флакончик с надписью WET на этикетке. Внутри – разбавленная растворителем консистентная смазка. При попадании на цепной привод быстро рассредоточивается по зазорам, растворитель испаряется, а мы имеем густой состав между роликом и осью.

Состав не вымывается, но быстро собирает песок и пыль в сухую погоду. В дождь служит порядка 150-200 км.

Домашние рецепты: как сделать смазку для цепи своими руками

Не обязательно использовать фирменную химию. Как бы красочно не была расписана этикетка и столь же подробно разжеван состав какой-то специальной формулы, препарат вряд ли отличен от домашних аналогов.

Конечно же, может превосходство в ресурсе на 5-10 км у «фирмы» может и будет, но к чему этот разговор, если на кону сумма денег, которой с лихвой хватит на еще одну цепочку. Для бюджетного велосипеда типа Stels или Forward с дешевыми комплектующими покупать брендовые смазывающие материалы тоже не резон.

Для сухого шоссе

Альтернативу можно изготовить всем видам заводских DRY-составов. Исходя из срока их службы, имеет смысл искать заменители для смазочных продуктов на основе графита и воска.

Графитовая велосмазка

Графитовый консистентный препарат можно найти в любом автомагазине. Сам по себе состав густой и напрямую не наносится. Он служит основой для того, чтобы сделать двухкомпонентную смазку для цепи в пропорциях:

  • 50% бензина «Калоша».
  • 50% графитовой автосмазки.

Мешать удобнее прямо в шприце объемом 20 мл. По опыту специалистов-энтузиастов такого количества хватает примерно на 4 обработки.

Парафиновая смазка

Затолкать вещество в сочленения звеньев можно двумя способами:

  • Проварить цепок в расплавленном парафине.

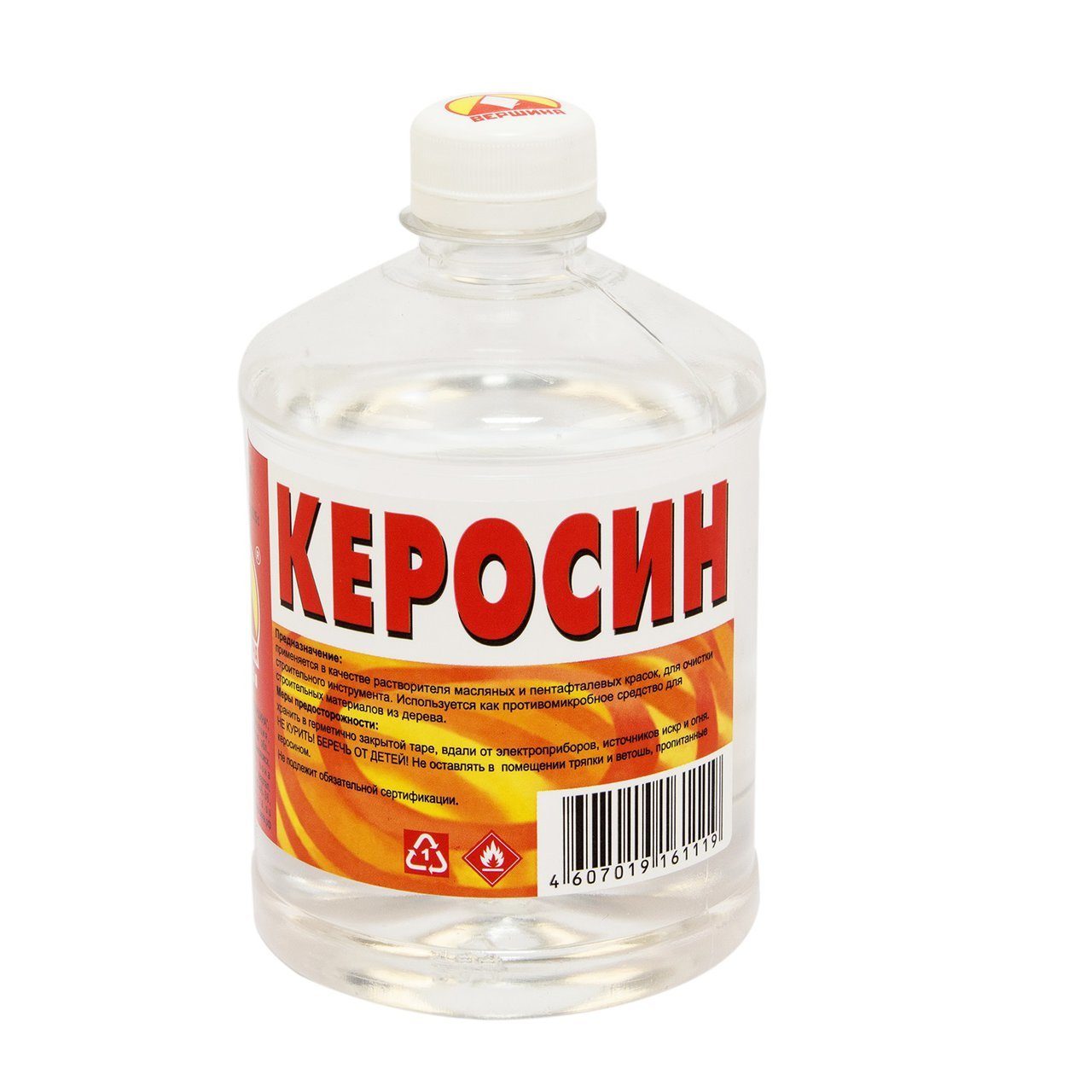

  • Развести с керосином в пропорции 1:2 – 100 г. парафина на 200 г. керосина (лучше авиационного) и поставить отстаиваться на три дня (за это время парафиновые сгустки полностью растворятся).

Приверженцы способа добывают парафин из свечек или покупают в аптеке. Перед нанесением материал перетирают на терке. Практика показывает, что срок службы в среднем составляет порядка 500 км. По затратам значительно дешевле известного в велосипедной среде аналога Squirt.

Альтернатива жидким препаратам
  • Машинное трансмиссионное масло. Простой и дешевый аналог. На сухую хватает на 60-70 км, в дождь быстро вымывается. Изрядно цепляет пыль и цепок постоянно грязный.
  • Трехкомпонентный состав (60% солидола, 30% моторного масла, 10% графитового порошка). Старинный рецепт смеси для проварки велоцепи.
  • Трехкомпонентная смесь (85% литола, 5% мыла, 10% графитового порошка). Еще один дедовский рецепт состава для проварки.

К сведению. Графитовый порошок получают из щеток электродвигателя с помощью наждачной бумаги.

Для влажных погодных условий

Перед дождем лучше смазывать цепь на велосипеде густой консистентной смазкой. Она доставляется в жидком состоянии в зазор между пином и роликом и через некоторое время густеет. Рецепт изготовления:

  • Отыскать автомобильный состав №158 для карданных валов или «морскую» консистенцию для ступиц.
  • Смешать с бензином Калоша (альтернатива – топливо для зажигалок) в пропорции 1:1.
  • Перелить смесь в пузырек из-под капель для носа или заправить в шприц.
  • Машинным моторным маслом. Не рекомендуется, оно жидковато, цепок быстро высыхает.
  • Литолом или солидолом. Напрямую наносить нельзя: в точки трения практически ничего не попадет + будет быстро собирать всю грязь с дороги.

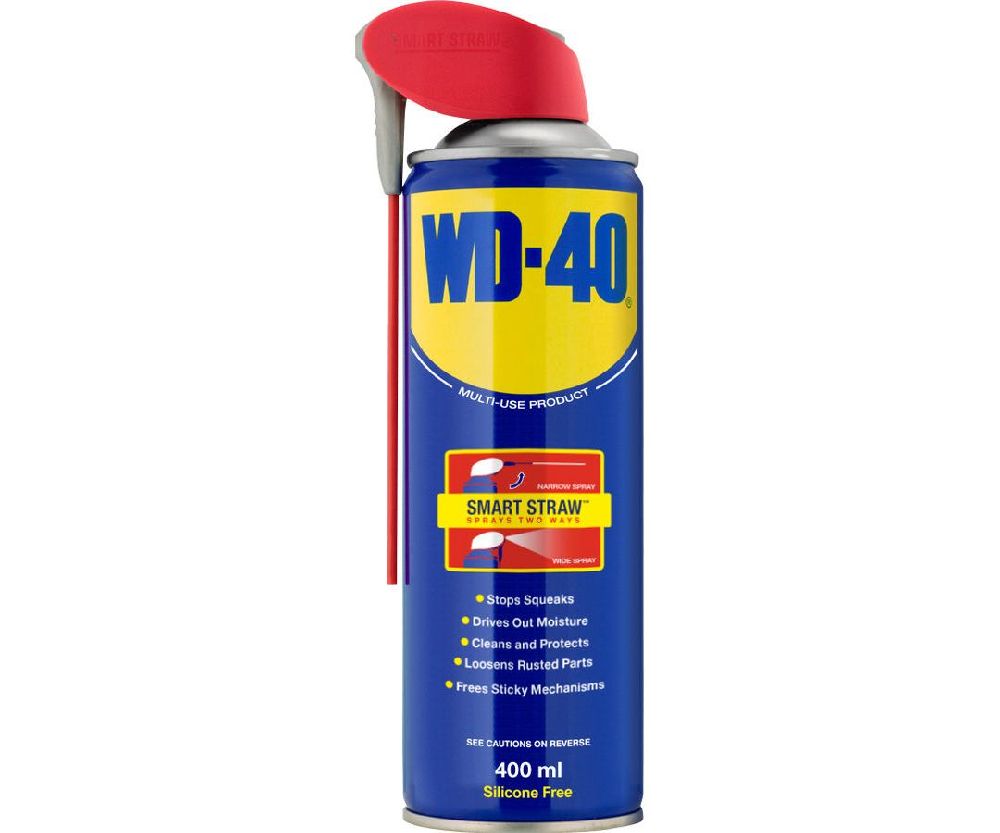

  • WD-40. Нет, это отличный дегризер, но никак не смазочный препарат. В составе – уайт-спирит и какие-то легкие масла. Растворитель доставляет масла в закисшие точки, где они разжижают ржавчину и прочие образования. По сути, им можно только вымыть велоцепь.

Работа и устройство

Велосипедная цепь состоит из множества узких роликов, которые вращаются на миниатюрных осях (пинах) и все эти части между собой скреплены боковыми пластинами. Промежутки между роликами существуют для размещения внутри зубов ведомых и ведущих звёзд.
Ролики и оси производятся из достаточно прочной закаленной стали, которая имеет высокий показатель износостойкости.
Боковые пластины выполняются из более мягких сплавов стали, чтобы цепь могла сохранять необходимую прочность и упругость.

Цепи в среднем ценовом сегменте имеют специальные покрытия, суть которых сводится к защите от коррозии. Самый высокий ценовой сегмент предлагает покрытия из нитрида титана, который обеспечивает беспрецедентную стойкость к стиранию, но срок службы в плане растяжения цепи никак не увеличивает.

Если говорить о трансмиссии в целом, то состоит она из шатунов, передних звезд (бывают системы от 1 до 3 звезд), переднего переключателя (если есть), заднего переключателя (если есть), кассеты со звездами или одной звезды сзади, задней втулки.
Рассмотрим работу цепи по порядку.
В каждый промежуток между роликами, по мере вращения педалей, попадает зуб передней звезды и упирается в ролик, протягивая цепь вперед по кругу.
Далее, через задний переключатель и механизм натяжения, цепь попадает на задние звезды, зубы которых также размещаются в промежутках между роликами. Они упираются в зубцы и тянут звезду вперед описывая окружность, колесо проворачивается. Дальше цепь снова возвращается на передние звезды и всё повторяется по замкнутому циклу пока на педали оказывается воздействие.

Как видно, принцип работы довольно прост.

Эффективность использования

Система «дополнительных звездочек» помогает поддерживать жесткость цепи в положении, соответствующем плавному переходу между передачами. Как уже раньше сказали, чрезмерная натяжка усложняет процесс переключения, в разболтанном же состоянии звенья прыгают по звездам, из-за чего некоторые скорости могут не включаться или же резко снизится точность перехода на другие звездочки.

Лучшие статьи :  Разновидности звонков на велосипед: их достоинства и недостатки

Устройство натяжителя помогает лишь на время компенсировать удлинения в процессе эксплуатации, но не избавляет от самого износа. На велосипедах с многозвездочной трансмиссией цепь растягивается в разы быстрее, чем в стандартной системе «передняя – задняя звезда» из-за постоянного небольшого перекоса. Превышение силы фиксации роликов переключателя при растяжении приводит к тому, что устройство уже не справляется с цепью, и укорачивать ее придется своими руками.

Натяжное устройство установлено дополнительно

Тем не менее, использование на велосипеде горного типа вполне оправдано: цепи достаточно длинные, кроме того, не возникает провисания при любом соотношении передних и задних звезд. Что касается самостоятельной установки на велосипед, где это не предусмотрено, то особого резона в этом нет: растянутую цепь куда проще будет снять и укоротить удалением лишних звеньев. Кроме этого, цена таких приспособлений тоже не балует.

Натяжение цепи

Точное натяжение цепи — главное условие нормальной эксплуатации велосипеда. При чрезмерном натяжении возникают трудности при прокрутке педалей. К тому же компоненты цепной передачи быстро приходят в негодность. В случае если элемент слишком провисает, то возрастает риск его соскакивания при движении.

На велосипеде без передач

При натягивании цепи на обычном велосипеде надо учитывать, что тугое натяжение недопустимо. Оптимальная величина — не более 5 мм.

Вначале нужно перевернуть велосипед, предварительно подложив мягкий материал под сиденье. Это позволит избежать повреждений. Затем ослабляются 2 гайки, скрепляющие заднее колесо. Чтобы настроить нужный уровень провисания, колесо аккуратно передвигается по наклонным пазам. После достижения заданного уровня настройки колесо обратно крепится гайками. Затянуть их нужно крепко, но без особого усилия, чтобы они не повредились.

Работа устройства должна обеспечивать свободный ход педалей. По окончании работ следует проверить, как функционирует велосипед, а также убедиться, что колесная ось находится параллельно каретке.

На ТС со скоростями

Натяжение цепной передачи на транспортном средстве со скоростями проводится благодаря силе жесткости пружины самого переключателя. Но если ее длина будет чрезмерно большой, то с помощью натяжителя убрать провисание будет невозможно. В такой ситуации при движении цепь будет бить по поверхности рамы.

Если длина будет меньше необходимой, то возникнут трудности с переключением скоростей. Кроме того, элементы передачи быстрее износятся.

При другом методе цепочка располагается на наибольшей звезде спереди и наименьшей сзади. Она подтягивается, пока оси роликов окажутся на одной вертикали. На 2 подвесах настраивается длина цепи. Задний маятник фиксируется таким образом, чтобы дистанция между задней трещоткой и передней кассетой звезд была максимальной. После определения нужной длины лишние звенья снимаются.

Инструменты

Как укоротить цепь на скоростном велосипеде либо горном байке? Чтобы разъединить звенья, можно воспользоваться несколькими инструментами

Прежде всего стоит обратить внимание на специальную выжимку. Последняя представляет собой несложное приспособление, напоминающее ручную станину со штоком, что осуществляет давление на оси (пины) звеньев

Купить такой инструмент можно в любой точке по продаже спортивного инвентаря. Обойдется его приобретение в сумму от 500 до 1000 рублей.

Если же нет возможности купить выжимку, в таком случае придется воспользоваться подручными средствами. Речь здесь идет о молотке и металлическом прутке, который послужит пробойником для извлечения осей звеньев. Также понадобится пара гаек, что будут подкладываться под звенья цепи.

Причины слёта цепи

Механизм выходит из строя в двух случаях:

  1. Загиб звезды на системе (передней группе звёзд). В этом случае возможно ехать на иной скорости, где нет погнутой звезды. При использовании всех скоростей настоятельно рекомендуется в скором времени заменить испорченную деталь. В разборной системе заменяется лишь одна погнутая звезда. Сплошная система предполагает полную замену системы наряду с шатуном.
  2. При некорректно настроенных скоростях. Убедившись в исправности шатунов, целесообразно заняться настройкой скоростей. Скоростные переключатели (передний с задним) сверху дополнены регулировочными болтами, предупреждающими запредельную трансмиссию. При некорректной регулировке высока вероятность слёта цепи. Если механизм слетел с главной крупной звезды, вкручивается L-болт (low подразумевает лёгкую передачу). Вкручивание производится до параллельного положения звёзд на переключателе относительно большой звезды. По аналогии в обратном порядке с наименьшей звезды вкручивается Н-болт (high – высокая передача) до параллельной линии переключателя 7-й скорости.

Какой успокоитель цепи для велосипеда лучше

Есть более дешевое, более этичное решение. Если вы только мчатесь к средней остановке кофе, подумайте об этом так: вы закончите езду свежее, принеся меньше энергии, если вы смажете цепь. Чистая цепочка не только не позволит вам тратить энергию. Это также спасет вас от траты денег. Грязные цепи могут повредить компоненты трансмиссии, так как грязь и грязь медленно изнашиваются зубьями и цепными кольцами.

Как удалить лишние звенья цепи велосипеда

У каждого механика и всадника есть свой любимый способ очистить цепь. Если вы не хотите покупать специальную технику, попробуйте использовать кисть с толстой щетиной, чтобы покрыть цепь и зубчатые колеса обезжиривающим средством. Просто обязательно вытрите всю лишнюю смазку тряпкой.

При провисании передней части цепи с малой цепи к велораме следует закрутить L-болт, правильная регулировка которого напрямую зависит от выставления минимальной скорости на байке. Вкручивание продолжается, пока расстояние от внутренней рамки переключателя до цепи не сократится до 1 мм. В случае серьезных повреждений и большого износа .

Вам не нужно часто это делать

Слишком много смазки может быть плохой, особенно когда она поднимает дорожную грязь. Не допуская этого, вырвите рулетку. На новой цепочке вы должны иметь возможность измерять ровно 12 дюймов между двумя цепными штифтами. Если расстояние измеряется всего на восьмой дюйм больше, чем это, замените цепь. Вы будете поражены тем, насколько плавнее будет ваш ход педали.

Лучшие статьи :  Что лучше выбрать – мотор-колесо или центральный мотор

Вы можете получить креатив с помощью смазки

Обычный старомодный парафиновый консервирующий воск – отличный способ сохранить скорость и гладкость вашей цепи, но для этого требуется сесть с велосипеда и окунуть его в расплавленный воск. Эффект длится довольно долго, но немногие гонщики хотят справиться с хлопотами. Другой отличный, но неортодоксальный продукт – оливковое масло, – говорит Смит. С другой стороны, это продлится всего около 50 миль или около того. Если вы едете на протяжении столетия, не забудьте сохранить некоторые из ваших салатных соусов с обеденной остановки для поездки домой.

При условии слёта цепи с крупной звезды вкручивается Н-болт, регулировка которого предполагается на самой высокой скорости. Закручивается до 1 мм расстояния от цепи до наружной рамки переключателя.

Замена цепи на велосипеде: снимаем и устанавливаем правильно

Специалисты советуют придерживаться некоторых простых рекомендаций, которые позволят владельцу велосипеда избежать возможных проблем с цепью:

  • не стоит ездить на сильно перекошенных передачах;
  • вовремя сделанная поможет вам уберечь ее от скорой поломки.
  • не используйте густые смазки и средства типа WD40 в качестве смазки цепи;
  • используйте несколько сменных цепей для продления их жизни.

Замок цепи.

В случае, если цепь все же нуждается в замене, важно подойти к этому вопросу грамотно и квалифицированно. Перед началом работ проверьте, какая цепь стоит на байке: с замком или нет

Как правило, цепи с замками стоят только на детских или дешевых байках. Чтобы подобной конструкции, достаточно лишь найти замок и снять его с помощью простой отвертки.

Цепь с пином.

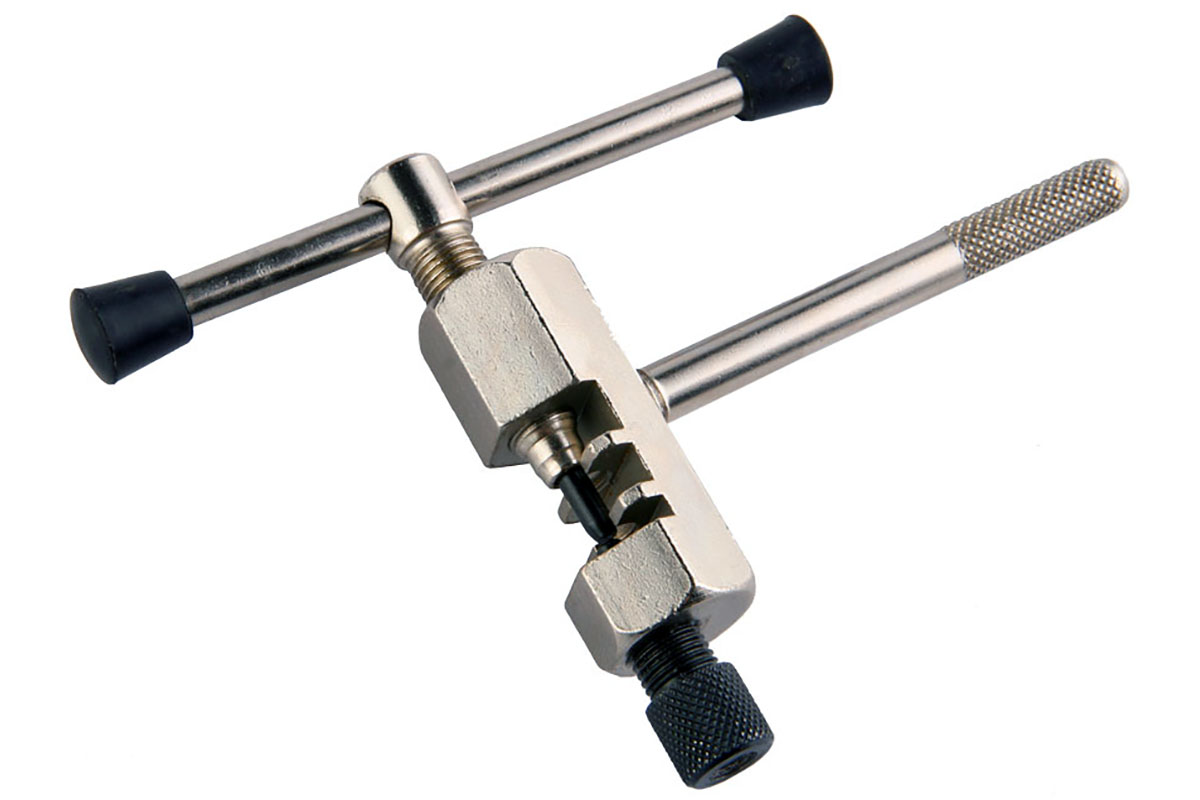

Выжимка.

Сложнее дело обстоит, если на велосипеде стоит цепь без замка, то есть с пином. Для работы с ней обязательно понадобится специальный инструмент – выжимка, который позволит быстро и легко снять цепь, не повредив звенья. Последовательность снятия такой цепи следующая:

  • Нужно выбрать сегмент цепи для разборки (специалисты советуют при каждой новой процедуре с одной и той же цепью выбирать разные сегменты, поскольку разборка их расшатывает).
  • В выжимное приспособление вставить цепь. Делать это можно так: или используя расположенное у фиксирующего винта посадочное место, в котором можно запрессовать или выпрессовать ось, или же – во втором положении регулируется только внутренняя часть втулки.
  • Выдавить ось в сторону укрепляющего винта (винт выжимки заворачивается при помощи рукоятки).

ВАЖНО! Во время работ следует тщательно следить за отсутствием дефектов на оси, ведь затем она будет использоваться в сборке звена. Перед установкой цепи на велосипед должна быть определена точная длина: если длина будет недостаточной, то цепь не позволит легко переключать передачи, а слишком длинной — будет болтаться

Перед установкой цепи на велосипед должна быть определена точная длина: если длина будет недостаточной, то цепь не позволит легко переключать передачи, а слишком длинной — будет болтаться.

Установка цепи на велосипед – процедура несложная и при должной сноровке выполняется легко, следует только аккуратно совершить следующие действия:

  • Устанавливаем переключатели на малые звездочки.
  • Надеваем цепь на велосипед, учитывая правильность расположения роликов натяжителя – нижний обходит слева, а верхний – справа.
  • После того, как звенья совмещены и зафиксированы винтом, можно зажимать цепь в выжимке.
  • Аккуратно запрессовываем ось, медленно вращая рукоятку выжимки: следите за уровнем погружения относительно соседних звеньев.
  • Проверяем, как работает ось – свободно и без заеданий, не выступает ли.

Успокоитель из светоотражателя

Один из простых в изготовлении, но достаточно эффективных успокоителей. Он прекрасно справляется с главной задачей — не допускает спадания цепи. При этом цепь отлично держится во время спокойной езды и при дёрте, расколбасе.

Для изготовления успокоителя цепи своими руками понадобится:

  • обычный велосипедный катафот (лучше если диаметр кольца крепления будет совпадать с диаметром подседельной трубы);
  • гайки;
  • болт;
  • отвёртка;
  • ножовка для металла.

Когда нашли весь необходимый инструмент и материалы, приступаете к изготовлению. Берёте катафот, отвинчиваете светоотражатель. Вам понадобится только лапка. Крепите её на подседельную трубу над цепью. Она не должна тереться о цепь, но находиться должна максимально близко, всего в нескольких миллиметрах. После этого отпиливаете лишнюю длину, чтобы она не мешала кручению педалей. Такой вариант успокоителя отлично удержит велоцепь при прыжках через бордюры и во время боковых приземлений.

Успокоитель цепи из светоотражателя не допускает спадания цепи

Можно к лапке прикрутить звёздочку. Ставить такой натяжитель нужно на перо звёздочкой вниз. Так вы сможете подтянуть провисшую нижнюю часть велоцепи.

Необходимые инструменты

Специалисты в области различных лайфхаков и те, кто начал заниматься велоспортом еще в советское время для того, чтобы разъединить цепь, рекомендуют применить камень и гвоздь. Но, поскольку прогресс не стоит на месте, для этого давно создан специальный инструмент – выжимка (chaintool). Она напоминает небольшие тиски без станины. Стоимость устройства более чем демократичная – 500–1000 рублей.

Практика показывает, что выжимки в «мультитулах» (особенно в дешевых) выдерживают максимум 3–5 применений. Поэтому для многодневного похода по местности со сложным рельефом лучше иметь в рюкзаке качественный инструмент, сделанный из высокопрочной стали.

Механизм действия выжимки предельно прост. Имеющийся упор не дает пластинам звеньев на цепи деформироваться и выгнуться в процессе выталкивания соединительного штыря (пина). Поворотный винт без приложения значительных усилий его выдавливает.

Кроме основного инструмента, для того чтобы укоротить цепь велосипеда, потребуются ветошь, керосин и любая смазка (например, WD-40). Перед началом работы необходимо тщательно очистить механизм переключения передач. «Непрофессиональные» приспособления – молоток, гайки, гвозди и так далее используют только в крайнем случае.
