Переборка передней втулки на велосипеде

Как разобрать

Итак, пришло время разобрать втулку.

Сначала снимем с рамы. Как правило резьбы не сорваны, но люди с длинными ключами и сильными руками всё же бывают, так что сначала полностю открутим гайку крепления с одной стороны, потом — с другой.

Откручивая, придерживаем, при необходимости, за квадратный оконечник оси. Лучше всего квадратик фиксировать специальным отверстием в ключе «семейке», можно — струбцинкой или разводным ключём. Плоскогубцами — не стоит, легко сорвать грани.

Затем откручиваем плоскую гайку с прорезями, и снимаем шайбу:

На моём экземпляре гайка еще приличная, сделана до того, как рационализаторы начали свою вредительскую деятельность, но уже в 60-х эти гайки стали штамповать из какого-то мягковатого металла и чересчур плоскими, так что очень редко они встречаются удовлетворительные даже новыми. В большинстве случаев резьба на ней сорвана.

Рекомендую заменить её на обычную (можно — хорошую нержавеющую) гайку, обточив, чтобы стала более плоской, и не пришлось разгибать раму.

Эта гайка — важна, без неё будет самозатягиваться и-или саморазбалтываться.

Также важна и шайба, фиксирующаяся от проворачивания в пазу на оси, её не выкидывайте, если выступ сорвало — надо бы заменить.

Тормоза не отпускают если конусные поверхности изношены(типа-пандус),или не в размер сделаны,или люфт в колесе,как вариант-втулка неправильно собрана,не с той стороны.

Далее, снова придерживая за квадратный конечик, крутя за рычаг, вывинчиваем левый конус. Если туго идёт — приёмы обычные — помыть ось кисточкой и соляркой, ВД-40.

Всё, поздравляю, можно вынимать самый страшный механизьм, распадаться ничего не должно! Раскидывающийся шариками подшипник — безжалостно меняем. Цена его невелика, а лучше явно станет. По крайней мере собрать легче…

Тормозной барабан вместе с фиксирующими роликами и выжимной деталью — просто снимаются с оси. Ось — вынимается также, без задержек.

Правый (маленький) конус тоже ходит по подшипнику, если есть подозрение, что шарики в нём не совсем хороши — снимаем металлический пыльник, и добираемся до шариков в обойме:

Осторожно! Пыльник легко повредить, подобрать похожий китайский можно, но сложно. Так что — сначала тщательно вымыть, вымочить в ВД, потом осторожно тянуть с разных сторон.

Остаётся неразобранным механизм фиксации рабочего хода с большими роликами:

Остаётся неразобранным механизм фиксации рабочего хода с большими роликами:

Поддев тонкое пружинное колечко, можем вычистить отложения и отсюда:

Теперь можно снять, проверить и почистить большой правый подшипник:

При желании можно снять и звёздочку, поддев тонкой отвёрткой толстое пружинное кольцо. Но помните, что поставить его обратно чуть потруднее, чем снять…

Вот и всё — можно детальки мыть в керосине, проверять.

Рекомендую также, вставив во втулку только механизм фиксации рабочего хода — почувтвовать, покрутив как он работает:

Отдельно взяв разжимной томозной барабан, и вставив в него детальку с латунными усиками и маленькими роликами — попробовать, как он работает, покрутив в разные стороны за торчащие пологие зубцы. Также можно увидеть, как большой левый конус входит пазами в барабан — это сделано для того, чтобы его при торможении ужержать тем самым рычагом, кторый стоит в пазах левого большого конуса. Иначе бы так и крутилось внутри…

Если сейчас, с чистыми детальками в руках, вернётесь к первому посту и цветным картинкам — будет легче понять устройство и принцип работы.

Ключевое — когда крутишь в нужную сторону — ролики (что большие, что маленькие) выдвигаются.

Большие, круья педали вперёд — прижимаются ко внешней стенке втулки, и можно крутить педали, ехать. Снимаем усилие — ролики возвращаются, «въезжают», и скользят — это свободный ход.

Крутим педали назад — плогие зубцв начинают вжимать деталь с латунными усиками, маленькие ролики на ней выдвигаются, прижимаются к канавкам внутри тормозного барабана. Барабан разжимается (она состоит из 2 половинок) — тормозим, трением обо внешнюю стенку втулки. Снова — усилие снимаем, и ролики возвращаются.

Вот зачем — смазывать втулку толко жидким маслом — ролики должны очень легко ходить! Как её смазать, не разбирая и не замыв заодно вовнутрь пыли и песка, когда диверсанты убрали из конструкции пресс-масленку — загадка. Зато дешевле, технологичнее в производстве и рацуха внедрена…

Консистентной смазкой мазюкаем только непосредственно на шарики подшипников, и без фанатизма — дальше внутри втулки ЛИТОЛу делать нечего.

Разобрали? Теперь промоем (мне удобнее всего небольшой кистью в ванночке с соляркой, детали на фото выше — мыты не были по причине работы на кухне, просто протёр тряпочкой, помою позже) и читаем дальше!

Иные конструкции велосипедных односкоростных втулок

Нормально собранная втулка школьника ходит несколько лет без проблем, либо до того момента, пока в неё кто нибудь не полезет. Изнашиваться в ней особо нечему. Вся фишка в правильной установке деталей 20-22. Народ собирает как попало (неоднократно видел), а потом удивляются и говорят — Г. Проблема бывает обусловлена ещё тем, что после неправильной сборки, народ иногда просто ленится выправить погнутые детали или заменить шайбу с отломившимся усиком.

А вот ещё один интересный тип втулки, «Иди» (Eadie). Вот фотогафии втулки типа «Иди». Эта втулка с довоенного (1940г.) велосипеда МД-1, выпущенного Московким велосипедным заводом.

Внешний вид собранной втулки. Удивил типоразмер гаек крепления колеса: их размер под ключ всего лишь 14мм, при том что резьба на оси такая же как и на втулке «Торпедо» т.е. М10х1.

Все съемые детали извлечены из корпуса втулки:

Они же на оси:

Видна винтовая пара, за счет которой работает механизм свободного хода (при отсутствии вращения ведомой звездочки), механизм сцепления (при вращении ведомой звездочки по часовой стрелке) и механизм торможения (при вращении ведомой звездочки против часовой стрелки).

Принцип работы тормозного механизма:

Расторможено

Заторможено

Виды пустого корпуса втулки справа:

(удобные прорези для замены спиц без демонтажа ведомой звездочки!) и слева:

Видно ответную часть механизма сцепления.

Один из подшипников втулки насыпной:

Правда здесь шариков маловато, вероятно, часть шариков потеряна.

Неплохой конкурент втулке Торпедо — деталей меньше, проще, трущиеся поверхности больше.

Минусики — тяжелее, спицы разные.

Сергей Sbech

Обслуживание планетарной втулки

Несмотря на сложное исполнение конструктивное исполнение, приспособление редко выходит из строя. Внушительный эксплуатационный срок характеризует приспособление с выгодной стороны, увеличивая количество почитателей. К преждевременной поломке втулки может привести несоблюдение простых правил пользования. В случае выхода механизма из строя понадобится обратиться в специализированный сервисный центр, где специалисты быстро устранят поломку. Обслуживание такого механизма требует вмешательства специалистов, поскольку все вращающиеся элементы располагаются внутри, в изолированной и заполненной маслом корпусе. Попытки самостоятельного устранения неисправности механизма зачастую приводят к непоправимым поломкам, что отражается на семейном бюджете.

Чем отличается трещотка от кассеты

Трещотка – храповой механизм с резьбовым или шлицевым креплением на втулку. Храповик располагается снаружи, а звездочки установлены целиком. Это означает, что трещотка ставится «на раз» – при износе, скажем, мелких звездочек заменить только изношенную часть не получится – меняется сразу все.

READ  О правилах пассажирских перевозок во внутригосударственном сообщении

Такой тип узла был широко распространен в прошлом столетии, а сейчас его можно встретить на бюджетном скоростном велосипеде. В ряд недостатков трещотки входят такие вещи:

  • небольшое количество звезд – от 5 до 7 скоростей;
  • невысокий ходовой ресурс;
  • на более выносливые продукты стоимость будет в разы больше.

Хотя, конечно, ремонт, а точнее, неремонтопригодность, является главным недостатком. Большинство трещоток имеет резьбовое крепление. Неприятной особенностью такого крепления является заедание. Это выглядит так: после определенного пробега она закрутится на втулке так, что ее потом проблематично будет разобрать.

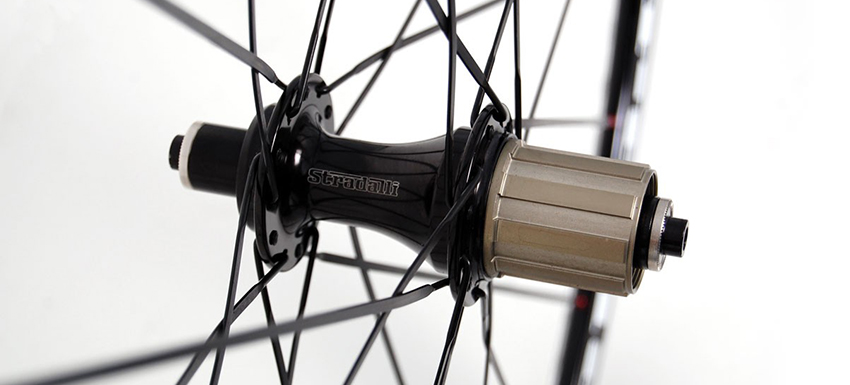

Теперь о кассетах. По сути, это та же самая трещотка, только храповик спрятан внутрь барабана. Устанавливается только на шлицы, из-за чего порой проблематично перейти с трещотки (если не стоял тот редкий шлицевой экземпляр). В сравнении со своими «собратьями» кассетный барабанный механизм имеет ряд преимуществ:

  • больше звездочек – от 9 до 11 на современных моделях;
  • система весит меньше, а значит, и велосипед в целом тоже;
  • сопротивление качение заметно меньше, чем у трещотки;
  • кассету легче снять;
  • больше пробег;
  • можно менять звездочки по отдельности.

Последний плюс, разумеется, самый значимый, и подчеркнем его еще раз: менять систему полностью или же только одну-две звезды – огромная разница! Ну а недостаток всего один – выше изначальная стоимость. Впрочем, это опять же перечеркивает то самое преимущество – возможность отремонтировать, а не покупать новую. Стоит ли делать выбор в пользу кассеты? Однозначно, да!

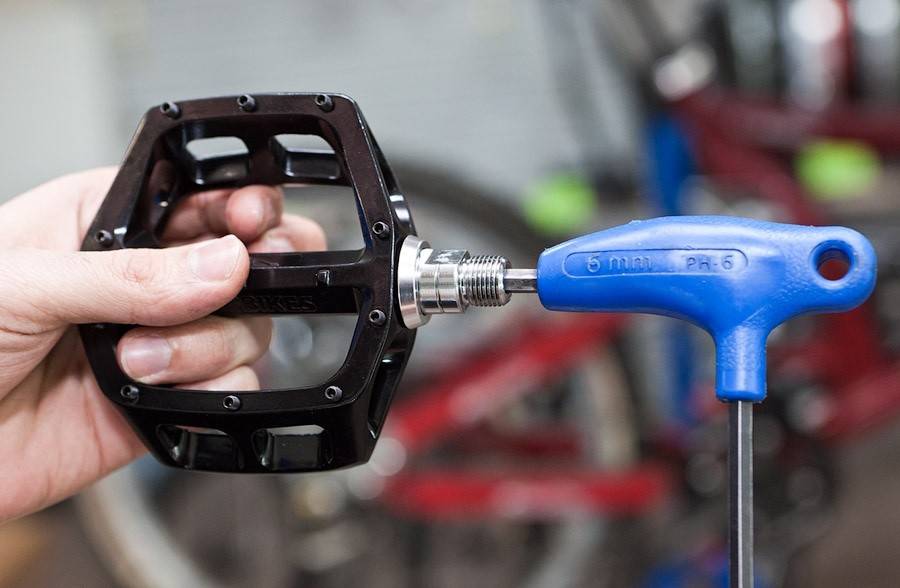

Обслуживание педалей

Не зависимо от того, какие педали установлены на вашем велосипеде, недорогие или же они с надежной защитой, рекомендуется раз в сезон проверять состояние подшипников и менять их смазку. У педалей с плохой влаго и пылезащитой, менять смазку необходимо сразу же, как только в подшипнике появляется характерный хруст.

Во время обслуживания педалей, сперва нужно удалить остатки старой смазки и грязь, при помощи тряпки или бумажной салфетки. Очистить надо чашки внутри корпуса, ось и шарики. Если же это промышленный подшипник, то с него необходимо снять сначала пыльник и затем уже удалять старую смазку. После того, как старая смазка будет удалена, можно наносить новую. Для этого можно использовать литол или специальную смазку, которую продают в каждом веломагазине.

Для того, чтобы защитить отверстия под шипы (если вы их снимаете) от грязи, можно залить их воском. Периодически также рекомендуется проверять не ослабли ли гайки на оси, но слишком туго затягивать их тоже не стоит. Лучше всего для катаний на велосипеде иметь сменную обувь, дабы уменьшить вероятность загрязнения педалей.

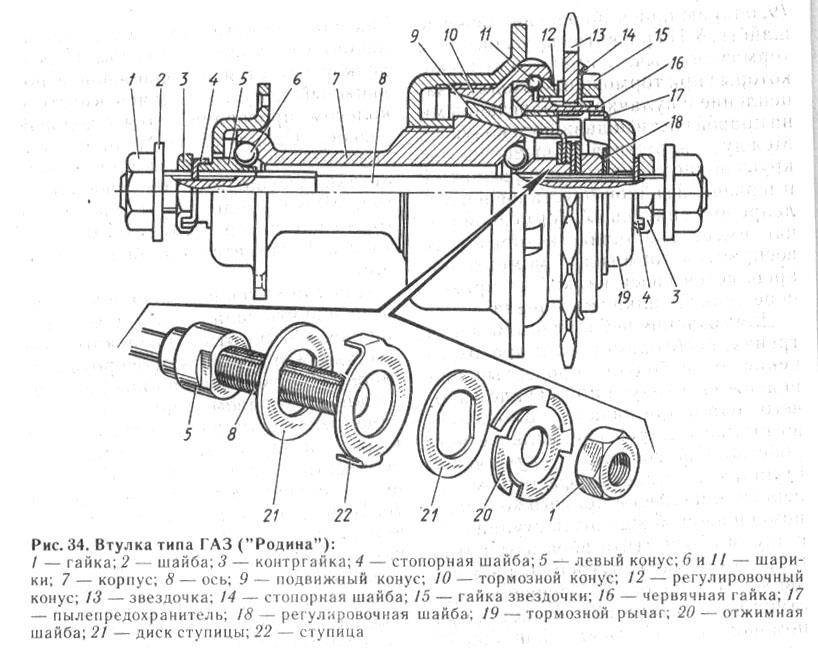

Устройство втулки ГАЗ

1 — гайка; 2 — шайба; 3 — контргайка; 4 — стопорная шайба; 5 — левый конус; 6,11 — шарики; 7 — корпус; 8 — ось; 9 — подвижный конус; 10 — тормозной конус; 12 — регулировочный конус; 13 — звезда; 14 — стопорная шайба; 15 — гайка звезды; 16 — червячная гайка; 17 — пыльник; 18 — регулировочная шайба; 19 — тормозной рычаг; 20 — отжимная шайба; 21 — диск ступицы; 22 — ступица.

Рабочий ход

В начале движения ведомая звезда поворачивается по ходу движения и поворачивает червячную гайку 16, соединённую с ней жёстко. Червячная гайка поворачивается на левой ходовой резьбе по подвижному конусу 9 и заставляет его передвинуться влево. Подвижный конус вместе с червячной гайкой повернуться не может, потому что его удерживает ступица 22.

Подвижный конус, надвигаясь конической внутренней частью на конус корпуса втулки, входит в зацепление с корпусом втулки и проворачивает его. Так осуществляется рабочий ход.

Свободный ход

После того, как педали останавливаются, велосипед двигается по инерции, а колесо, вращаясь, вынуждает подвижный конус сдвигаться вправо, потому что когда педали не крутятся червячная гайка вместе с ведомой звездой остаётся неподвижной, а подвижный конус, вращаясь совместно с колесом, проворачивается в ходовой резьбе.

Подвижный конус, сдвинувшись вправо освобождает корпус втулки. Велосипед двигается со свободным ходом. Между поверхностью тормозного конуса и подвижным конусом остаётся большой зазор.

Торможение

При торможении педали двигаются против хода велосипеда. Во время этого подвижный конус удерживается от проворота ступицей 22 и сдвигается вправо, кулачки на правом его торце зацепляются с кулачками тормозного рычага и наружная коническая поверхность соприкасается с внутренней поверхностью тормозного конуса 10. Подвижный конус затормаживает движение корпуса, войдя в зацепление с неподвижными кулачками тормозного рычага.

Ещё посмотреть на эту тему:

Втулка типа “Торпедо”. Она устанавливалась на большинство советских велосипедов. Конструкция втулки “торпедо” позволяет двигаться велосипеду под действием педалей – так называемый рабочий ход и катиться по инерции – свободный ход, а также тормозить, когда педали двигаются в обратном направлении.

Втулка типа “Иди”. Втулка типа “Иди” раньше широко применялась на дорожных велосипедах советского производств Пензенского и Московского велозаводов. Она была надежна в работе и с успехом конкурировала с распространённой втулкой типа “Торпедо, которые выпускались Харьковским велосипедным заводом…

Стандарты осей втулок велосипеда. Большой диаметр оси втулки предусматривает высокую жесткость и прочность соединения колеса с вилкой, хотя при этом увеличивается вес всей втулки. Колесо со вставной осью ставится и снимается дольше обычного. Отдельные втулки под полую ось могут быть совместимы с обычными…

Двухсторонняя втулка. Двухсторонняя втулка (Flip-Flop) – втулка, которая предназначена для быстрой смены типа привода и соотношения передачи перестановкой колеса велосипеда на 180° по его оси. Она имеет резьбу с обеих сторон и позволяет установить…

Кассета велосипеда. Для горных велосипедов изготавливаются кассеты с набором звёзд от 11-28Т до 11-36Т на 8 – 10 звёзд. Для шоссейных от 11(12)-22Т до 11(12)-27Т на 8 – 11 звёзд. Горные кассеты Campagnolo совместимы с шоссейными при равном количестве звёзд…

Отличие трещотки от кассеты

Не стоит путать трещотку для велосипеда с кассетой, ведь они не взаимозаменяемы. В настоящее время первую можно обнаружить только на старых и очень дешевых велосипедах. На современных велосипедах применяется более совершенная деталь, такая как кассета.

Основной недостаток трещотки в её несовместимости с полой осью диаметром в 15 мм нового стандарта QR15. Расшатывающий характер нагрузки от нецентрованных звездочек может стать причиной местного изгиба на полой оси.

На внутренней части трещотки расположены собачки храпового механизма, поверх неё устанавливается внешняя втулка со звездочками. Роль гайки, удерживающей эти две части, выполняет конус, являющийся рабочей поверхностью для шарикоподшипника. Внутри находятся два насыпных подшипника, каждый из которых собран из одинаковых по размеру шариков.

Скрытая часть трещотки — внутренняя втулка — накручивается на резьбовую часть заднего колеса, и чтобы её снять, потребуется специальный съемник.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место Имя Записано Баллы Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. 6
  7. 7
  8. 8
  9. 9
  10. 10
  11. 11
  12. 12
  13. 13
  14. 14
  15. 15
  1. С ответом

  2. С отметкой о просмотре

Типы подшипников во втулке и что лучше

В современных втулках используются 2 типа подшипников: насыпные и картриджные (в народе их называют «пром, «промы», втулка «на промАх»).

1. Насыпные подшипники

Во втулках с насыпными подшипниками есть возможность их регулирования путем подтягивания / ослабления внешних чашек. Также они лучше выдерживают угловые нагрузки, возникающие при наклоне колеса при поворотах.

Читай также: Ремонт велосипеда своими руками: 14 советов новичкам

Однако насыпные подшипники требуют частой проверки и ухода. Если внутрь попадает песок или другой абразив, то он начинает интенсивно изнашивать шарики и чашки. И если сами шарики и внешние чашки можно заменить, то внутренние чашки подшипника, которые выточены внутри втулки, замене не подлежат. При сильном повреждении надо менять втулку или пробовать полировать чашки, но это помогает не всегда, да и делать это умеет далеко не каждый мастер.

И еще одна деталь: некоторые производители используют конструкцию с сепараторами, некоторые же просто насыпают шарики между чашками.

2. «Промы»

Читай также: Велосипедные колеса за $8 000: они что, из золота?

Втулки «на промАх» менее прихотливы, имеют лучшую инерцию. При повреждении «прома» его выпрессовывают и вставляют новый. Но есть нюанс: цена. Качественные картриджи с такими подшипниками стоят ощутимо дороже переменных шариков для насыпных подшипников. А еще «промы» меньше рассчитаны на угловые нагрузки.

Совет Bike&Me: на таких подшипниках экономить не стоит. Дешевые или уже с немалым пробегом, они могут заклинить.

У нас есть YouTube-канал — подписывайтесь!

Материал шатунов

Рычаги педалей могут изготавливать из разных материалов:

  • сталь,
  • алюминий,
  • титан,
  • карбон.

На какие только ухищрения не идут производители шатунов, чтобы снизить вес: изготавливают их сложной замысловатой формы, делают канавку снаружи, оставляют пустоту внутри. Более легкие шатуны, кроме того что снижают общий вес велосипеда, так ещё легче раскручиваются. Чем меньшую массу нужно раскрутить, тем быстрее можно ускориться.

Хотя шатуны и являются одними из самых нагруженных деталей велосипеда, их можно сделать пустотелыми. Как в случае с рамой велосипеда, точно так же полый рычаг педали сохраняет свою прочность и жесткость при намного меньшем весе. Наличие пустоты внутри детали значительно на показатели прочности не влияет.

Стальные шатуны могут быть цельными и трубчатыми. Для отечественных велосипедов и шоссейных их делают цельными. Очень часто на горные велосипеды и спорт байки BMX ставят облегченные полые рычаги педалей.

Все прочные, у которых низка вероятность поломки, алюминиевые детали изготавливают горячей или холодной ковкой. Велосипедные шатуны прессуют по металлической вставке, а затем её удаляют, после чего получается готовая деталь с фигурной канавкой. Полые рычаги из алюминия делают только методом холодной ковки Hollowtech, впервые внедрённым фирмой Shimano. Такие изделия применяются вместе с полым валом каретки, закреплённые на его 8-ми шлицевых торцах увеличенного диаметра.

Для редких спортивных велосипедов изготавливают шатуны из титана или карбона. Карбоновые изделия могут быть как однородными, так и с алюминиевой или титановой основой внутри. Ясное дело, что чем сложнее технология изготовления, тем дороже готовое изделие.

Устройство и принцип действия (с рисунками)

Втулка функционирует подобно автомобильной КПП. Система позволяет в нужный момент и предельно быстро сменять интенсивность движения велосипеда. Устройство втулки представлено рядом элементов:

  1. Солнечная шестерная
  2. Водило
  3. Планетарная шестерня
  4. Муфта сцепления
  5. Задняя звездочка
  6. Планетарная обойма
  7. Зубчатое колесо

Рассматриваемый механизм представляет собой необходимый компонент системы велосипедного привода. В основе работы данного приспособления лежит сложный принцип шестеренчатого механизма, изменяющего передаточные отношения. Процесс регулирования передач осуществляется при помощи ручки переключателя. Принцип действия планетарки стоит разобрать более конкретно:

  1. Зубчатое колесо двигается посредством задней звездочки (на низкой передаче). Планетарная обойма служит для перемещения втулки, понижения скорости. Колесо осуществляет 3 поворота на каждые 4 вращения звездочки. На данном этапе передача понижается на четверть
  2. Прямая передача предусматривает движение зубчатого колеса под воздействием звездочки. Зубчатое колесо перемещает планетарку, вследствие чего происходит прямая передача
  3. Высокая передача подразумевает передачу усилия от звездочки на обойму. Под воздействием усилия зубчатое колесо начинает двигаться. Колесо вращается 4 раза на каждые 3 оборота звездочки. В это время осуществляется повышение передачи на треть

Некоторые втулки оснащены задней передачей, что приходится весьма полезным решением для трехколесных велосипедов. Некоторые механизмы могут похвастать 14 скоростными режимами, однако стоимость подобных устройств оказывается достаточно высокой. Вместе со втулкой допускается установка корпуса защиты цепи.

Из чего состоит и как работает планетарная втулка

Устройство планетарных втулок достаточно сложное и напоминает механизм автомобильной коробки передач. Для наглядности покажем стандартную схему для всей планетарной передачи:

Желтым цветом изображена солнечная шестерня. «Солнышко» жестко закреплено на оси заднего колеса велосипеда. Именно с ней зацепляются обозначенные синим цветом планетарные шестеренки. Для их фиксации используется «водило» (зеленый цвет). Эта деталь не позволяет сателлитам – так иначе можно называть планетарные шестерни – разъезжаться и сцепляться друг с другом, а также определяет их направление движения.

Довершает механизм эпициклическая шестерня, которая вращается за счет педалирования. На рисунке она показана красным цветом.

Звездочка сопрягается с механизмом втулки с помощью шлицевого привода, исполнительного механизма втулки. При изменении передачи он изменяет скорость вращения водила относительно кольцевой шестерни, благодаря чему и достигается подстройка велосипеда под угол направления дороги и регулируется его скорость.

Интересная особенность такого типа механизма – это работа в качестве редуктора. Солнечная шестерня играет роль неподвижного элемента, эпицикл – ведомого элемента цепи, водило замыкается на корпус втулки. Для примера рассмотрим, как работает механизм планетарной передачи на простой трехскоростной планетарке:

  • Пониженная передача. Кольцевая шестерня опережает водило за счет его зацепления корпуса планетарной втулки. Передаточное отношение меньше единицы и составляет 0.733.
  • Главная передача. Крутящий момент с эпицикла передается на втулку за счет зацепления ее с планетаркой. Иначе говоря, со втулкой соединено не водило, как на первой передаче, а звездочная шестерня. Что происходит при этом? Втулка вращается быстрее водила, а для достижения максимальной скорости понадобится больше усилий по сравнению с пониженной передачей.
  • Передаточное число повышенной, или третьей, передачи больше единицы, и для трехскоростных велосипедов оно составляет 1.364. Направление движения водила и втулки противоположны, благодаря чему достигается ее ускорение по сравнению с главной передачей.
  • Для планетарных втулок с 5, 7 и т.д. скоростями диапазон передаточных отношений выше, чем у трехскоростной за счет большего количества шестеренчатых механизмов. Принцип работы многоскоростных и простых втулок будет одинаковым. Разница только в том, что у каждой планетарной составляющей будут свои фиксированные (как у 3-х ступенчатой планетарки) значения отношений передач, а в целом у механизма их будет в несколько раз больше.

Общие сведения

Втулки такого типа ставились на почти все Советские односкоростные велосипеды, а также на классические мотовелосипеды, до МВ-18 включительно. В посторйке самодельного мотовелосипеда тоже часто используются старые велосипедные колёса, а уж в восстановлении мотовелосипеда вроде Гауи или В-902 без переборки и нормальной работы такой втулки ну уж никак не обойтись! Но зачастую для дырчиководов эти втулки остаются этаким «чёрным ящиком», и весь уход оканчивается набиванием во втулку масла, что её нормальной работе, кстати, только вредит. А потом результат – тормоз при повороте педалей назад не работает, или работает плохо, а колесо болтается, люфтит…

Потому и пишется эта статья, раз уж есть фотоаппарат, Интернет и необходимость собрать себе хорошо работающую втулку такого типа.

Тип этот, надо сказать – весьма старый, конструкция начала широко применяться на велосипедах ещё в 1900-х годах, и конструкция втулок, производимых в СССР почти совершенно не менялась с конца 1950-х, все детали втулок, произведённых разными заводами – абсолютно взаимозаменимы, различия только мелкие, вроде клейм завода. Сейчас такие втулки вроде как не производятся – даже заповедник в Белоруссии – Минский завод на свои дорожные велосипеды ставит втулки чуть другого вида, подозреваю, что китайские – где и металл использован очень часто похуже, и конструкция хлипче…

Совсем старые втулки отличались креплением звездочки — она была на резьбе и контрилась гайкой наподобие как на каретке,только с левой резьбой.Такие звезды были на 20 зубов как правило. Также на таких втулках тормозной барабан имел половинки меньшего диаметра,соединенные не стальной пружиной,а латунной накладкой по всей поверхности барабана,с вырезом-галочкой. Сепараторы подшипников также имели другой вид. Все детали взаимозаменяемы с современными.

Одеваем пыльники

Пыльники предварительно набиваем той же смазкой, что и подшипники (у вас их должно остаться три неодетых, фрихабный нужно запихивать сразу же, одновременно с установкой задней оси). Затем тряпкой чистим их снаружи, чистим руку, которой будем надевать этот пыльник, чтобы не проскальзывала. И очень аккуратно натягиваем пыльник через контргайку и шайбу до колеса. Именно рукой. Если вы порвете этот пыльник какой-нибудь отверткой — искать аналогичный будете месяца 3, если вообще найдете. Поэтому немножко сноровки, немножко нервов, немножко мата и он обязательно сядет.

Затем выдавите пальцами излишки смазки, усадите его в пазы, снимите вылезшую смазку и — у вас получится как на фотографии ниже. Все хорошо!

Собранная ось переднего колеса с установленным пыльником. В пыльник забита синяя смазка «под завязку». Излишки выдавлены.

Если вы дочитали до этого места, и даже сделали все сами — я вас искренне поздравляю. По сути — это одна из сложных операций на велике, которую вы только что научились делать

А как раньше вы делали переборку колес?

Алекс «На Байке» Сидоров

Блюдо дня: Пятилетний боксер-ниндзя — берегись, детвора

  1. Как снять кассету звездочек с колеса велосипеда Когда в первый раз моя кассета «сточилась»  и зубья стали…
  2. Каретка ISIS + 110 кило веса = поломка Когда я начал гонять на велике, я одновременно начал интересоваться…
  3. Опять открутился шатун и захрустел Я уже писал об этой неприятной вещи — примерно 150…
  4. Проколол оба колеса, или «ни дня без приключений» После предыдущей тренировки  с Федором (72 года, дважды прадед) я восстанавливался…

Сборка и установка заднего колеса на велосипед

Качественный ремонт колеса – это не только разборка, замена, смазка или регулировка. На последнем этапе весь этот хаос нужно собрать в обратной последовательности. Все детали втулочного механизма помещаются в барабан и тщательно закрепляются контрагайками. Барабан насаживается на спицы, после чего их необходимо затянуть на то количество оборотов, на которое они были ослаблены.

Закручивание спицевых гаек делается в сторону, противоположную ослаблению. Здесь нужно запомнить направление ослабления, чтобы правильно затянуть. Если барабан болтается, то закрутить спицы надо посильнее.

Кассета надевается на втулку в таком порядке:

  • основные звезды;
  • одиночные звезды, маленькие звездочки;
  • затяжка кассетного механизма хлыстом.

Осталось только поставить заднее колесо на раму. На одну из звезд надевается цепь, а колесо вставляется в пазы рамы. В довершении всего остается только затянуть гайки или эксцентрики с обеих сторон. После сборки нужно покрутить педали и посмотреть, нормально ли цепь ходит по звездам. Переворачиваем велик и начинаем спокойно кататься!

Столкнуться с неполадками колеса так или иначе придется каждому, кто активно ездит на велосипеде. Несмотря на простоту обслуживания, колесо на первых порах может отнять достаточно времени. Однако, если вспомнить, какое значение имеют колеса для велосипеда, это окажется не так уж много. Более того, с опытом переборка колеса будет занимать считанные минуты.

Причины поломок

Поломка колеса велосипеда происходит по разным причинам. Их может быть большое количество.

Основные из них:

  1. Недостаточный уровень обслуживания втулки или его отсутствие.
  2. Разболтавшаяся втулка (люфт).
  3. Некачественные детали втулки.
  4. Износ.
  5. Перетяжка конуса.

Таким образом, чтобы обеспечить долгую службу Вашего велосипеда следует уделять ему определенное количество времени. Основой долгосрочной службы велосипеда является проведение техобслуживания. Это можно сделать самостоятельно, своими руками. Главное в этом – соблюдать технику безопасности и аккуратно подойти к делу, поскольку в механизме втулки важна каждая деталь.

Чтобы произвести обслуживание втулки, необходимо снять все детали, провести смазку, предварительно удалив всю старую смазку

А затем осторожно в обратном порядке установить все детали на свои места. При этом следует внимательно отнестись к затяжке контргаек и конусной гайки, чтобы не перетянуть их

Кроме того, существуют различные виды задних втулок.

При частом уходе за деталями велосипеда, он прослужит Вам длительное время и не потребует ремонта, после его первого использования.

Положительные качества и недостатки

Как и всякий механизм, рассматриваемая система имеет сильные и слабые стороны. Начнем с достоинств:

Механизм полностью изолирован, находится внутри корпуса

Благодаря закрытому исполнению планетарки попадание пылии прочих загрязнений внутрь исключается
Эксплуатационная надежность за счет закрытого исполнения
Значительный эксплуатационный ресурс механизма, работающего в масляной ванне
Механизм смены передач наряду с тормозом не обслуживается, поэтому владельцу велосипеда не нужно уделять внимание приспособлению
Переключение скоростных режимов производится в неподвижном состоянии
Используется обычная односкоростная цепь
Возможно использование ножного тормоза

Планетарная втулка удобна при катании в зимнее время года
Система не повреждается при падении с велосипеда, авариях
Заднее колесо обретает большую жесткость и прочность. Разумеется, подобно всякому механизму, рассматриваемая система не лишена недостатков:

Разумеется, подобно всякому механизму, рассматриваемая система не лишена недостатков:

  • Пониженный КПД обусловлен высоким трением шестеренного механизма. По этой причине производители спортивных велосипедов не используют планетарные системы в производственном процессе
  • Масса планетарной втулки утяжеляет конструкцию двухколесного транспорта
  • Устранить неисправность в работе планетарной втулки самостоятельно, без помощи специалистов сервисного центра, едва ли удастся

Масса планетарной втулки больше традиционного аналога со звездочками, однако, на общей массе велосипеда это не отображается.

READ  Скачать с ютуб
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
