Спидометр. виды и устройство. погрешность и особенности

Назначение спидометра в транспортном средстве

Современные правила дорожного движения в ряде случаев оговаривают максимально допустимую скорость, с которой автомобиль может двигаться в городе, по мостам и магистралям, по различным типам дорог и т.д. Поэтому водитель сталкивается с необходимостью контролировать скорость движения своего автомобиля. Эта задача решается с помощью специального прибора — спидометра.

Спидометр — один из основных приборов любого транспортного средства, позволяющий измерять текущую (мгновенную) скорость ТС. Также все современные спидометры объединены с еще одним прибором — одометром, который позволяет измерять пробег автомобиля. Сегодня спидометр и одометр неразделимы, поэтому здесь мы рассмотрим оба этих прибора.

Интересно отметить, что первые автомобили не имели никаких средств для измерения скорости, так как в этом не было особой нужды — машины конца XIX – начала XX века ездили неспешно, едва обгоняя конные повозки, и не создавали проблем. Однако с течением времени скорости автомобилей росли, и производители стали предлагать простейшие спидометры в качестве, как говорят сегодня, опции. С 1910 года многие автомобили уже имели спидометры в базовой комплектации, что требовалось и новыми редакциями национальных правил дорожного движения.

Первый механический спидометр современной конструкции был установлен в 1923 году на несколько моделей автомобилей Oldsmobile. Это были приборы OSA (Otto Schulze Autometer), в них использовались принципы, которые и сегодня применяются в механических спидометрах. Лишь в 1970-х годах появились спидометры новых систем — с электронными датчиками, с цифровой индикацией и т.д. Однако новые приборы стали массово устанавливаться на автомобили только с 1990-х годов.

Сегодня эксплуатация автомобилей без спидометра или с неисправным спидометром запрещена во многих странах, в том числе и в России. Об этом указывает пункт 7.4 «Перечня неисправностей и условий, при которых запрещается эксплуатация транспортных средств» действующих ПДД

Поэтому состоянию и работоспособности спидометра необходимо уделять самое серьезное внимание, а в случае поломки незамедлительно решать проблему

Снаряжение для велотуризма – спидометр

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить велосипедный спидометр механический и подобные товары, мы предлагаем вам позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Если конкретные характеристики говорят вам больше, чем непонятные названия, возможно, следующая информация – для вас: по всему объему продукции, найденной по вашему запросу “велосипедный спидометр механический”, может варьироваться в весьма широком диапазоне, есть , и каких только еще нет. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав. Экономьте больше в приложении! Корзина 0. Мои желания. Войти Войти через.

Выбор изделия на AliExpress

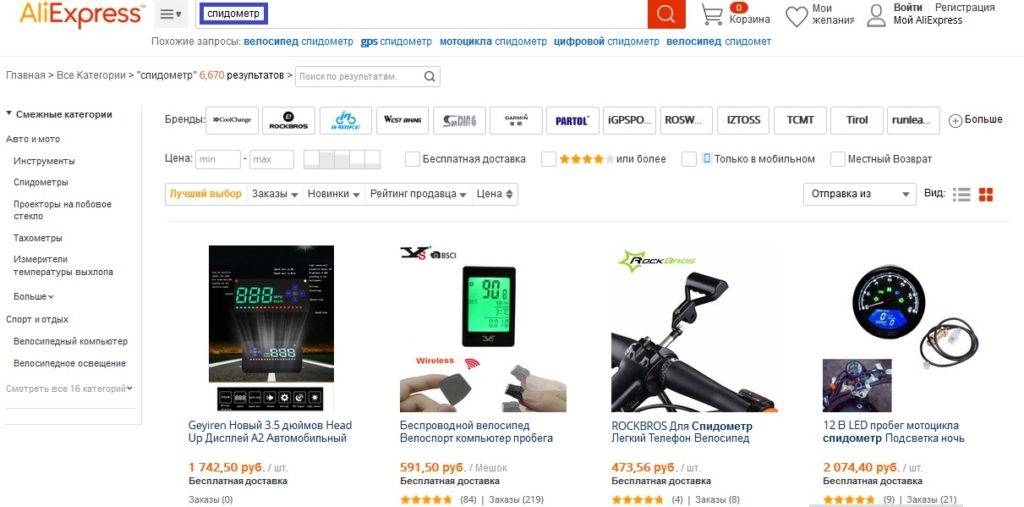

Для того, чтобы оценить многообразие велосипедных спидометров, доступных для покупки и выбрать подходящий, достаточно перейти на сайт алиэкспресс и во вкладке «Популярные» перейти в категорию велосипедные спидометры. Там представлен огромный перечень как простых, так и продвинутых моделей.

Важно, чтобы в приобретаемом устройстве были реализованы именно те функции, которые потребуются потребителю в повседневном использовании своего велосипеда. Для спортивных поездок в горах или пределах города, лучше отдать предпочтение продвинутым моделям

Среди особенностей товара, на которые следует обратить внимание при выборе, стоит выделить:

  • Водонепроницаемость. Позволит без опаски использовать велосипед во время поездок в дождь;
  • Подсветка. Упростит эксплуатацию спидометра в ночное время суток;
  • Удобство внешнего интерфейса.

Последний показатель сугубо индивидуален и зависит от личных предпочтений покупателя. Ярким примером доступного устройства, служит прибор бренда TCAM, который включает в себя 15 функций и может похвастаться водонепроницаемостью. Его цена составляет около 150 рублей, однако подсветка в нем не реализована.

Более выгодно в этом свете выглядит велокомпьютер LIXADA, который в отличии от предшественника, обладает подсветкой, что особенно важно для любителей ночной езды. Кроме того, в нем реализован счетчик калорий, что будет полезно любителям здорового образа жизни. Цена изделия — 840 рублей, что вполне соответствует его параметрам

Цена изделия — 840 рублей, что вполне соответствует его параметрам.

Как правильно установить спидометр на велосипед? Несколько этапов

Итак, в комплекте с велокомпьютером должны присутствовать: площадка для установления спидометра с проволокой и датчиком (в беспроводном варианте датчик идет отдельно), хомуты для крепления плошадки и датчика (или резиновые кольца), небольшие резиновые пластинки под площадку и датчик (двухсторонний скотч), аккумулятор.

1 этап. Установка площадки для спидометра

Обычно велоспидометр устанавливают на трубу руля, такое место Площадка для спидометрадает возможность беспрепятственно наблюдать за показателями и управлять его функциями. Существует также вариант установки на трубу выноса руля, но для этого сама площадка должна иметь возможность перестановки части крепления к трубе на 90 градусов (раскручиваться и переставляться). Для установки следует взять резиновую пластинку и вложить ее в полукруглую часть площадки велокомпьютера (ту, которой она прилегает к трубе руля или выноса). Эта пластинка предназначена для улучшения сцепления с трубой руля и предотвращения прокрутки компьютера. Через специальные отверстия в площадке вставляем тонкие хомуты и перехватываем трубу руля. Концы хомутов обрезаем. При использовании скотча сдираем защитную пленку и прижимаем площадку к трубе.

Важно: перед закреплением площадки, обязательно вставьте в нее спидометр, чтобы проверить правильность положения верха и низа спидометра относительно руля

2 этап. Установка датчика спидометра на велосипед. Закрепление датчика

В случае с проводным датчиком следует продумать каким образом будет пролегать провод от датчика к спидометру. Надо провести его таким образом, чтобы он не опутывал рубашки тросов, и была возможность закрепить его хомутами к раме и вилки. После протяжки кабеля берем вторую резиновую пластину, ставим ее под датчик и закрепляем с помощью одного или двух хомутов (зависит от конструкции). Обычно для закрепления датчика в комплекте предназначен более толстый хомут.

При установлении датчика следует правильно выбрать место на вилке. Не следует устанавливать его слишком высоко там расстояние от спиц очень большое, есть вероятность того, что после установки магнита датчик не будет срабатывать. Если вы не уверены в правильности выбора места для датчика не затягивайте хомуты полностью оставьте немного слабины. Таким образом вы сможете подрегулировать положение датчика после установки магнита.

3 этап. Установка магнита

Магнит крепится на спицы. Обычно это делается с помощью винта или защелки. Корпус магнита относится так, чтобы винт был с противоположной стороны от датчика. Его следует размещать таким образом, чтобы центр магнита проходил мимо центра датчика.

Следует достичь зазора между магнитом и датчиком в 2..4 мм. Если расстояние меньше следует поднять или прокрутить датчик на вилке. Если поднимаем датчик поднимаем и магнит. Когда расстояние больше рекомендованной опустить датчик и магнит.

4 этап. Регулирование

После установки датчика и магнита, закрепляем спидометр (с установленным аккумулятором) на площадке. Для правильности показаний спидометра следует произвести его настройку, у каждого велокомпьютера свои операции и последовательность команд по настройке. Описаны в инструкции велоспидометра. После настройки поднимаем переднюю вилку и прокручиваем колесо. Если все сделано верно, то буквально за несколько оборотов спидометр начнет показывать скорость.

Если этого не произошло возможные проблемы: большое расстояние между датчиком и магнитом отрегулировать положение этих элементов. Если проблема осталась, следует перезагрузить велокомпьютер, вытащив из него аккумулятор, подождав несколько минут снова вставить его и настроить спидометр заново. Если после проведенных выше действий проблема осталась, то скорее всего неисправность заключается в датчике, или проводе. Их можно проверить обычным тестером (авометром). Для этого снимите велокомпьютер, выставьте на тестере измерения сопротивление, подключите к контактам на площадке. Выставьте колесо так, чтобы магнит был далеко от датчика сопротивление должно равняться бесконечности. Теперь поставьте магнит напротив датчика показатели тестера должны существенно измениться. Если этого не произошло нужно заменить провод и датчик. Если же датчик и провод исправны остается два варианта аккумулятор и сам велокомпьютер. После окончания регулировки затяните хомуты датчика и закрепите хомутами кабель идущий к велокомпьютеру.

Теперь можно отправляться в путь!

Настройка и основные показатели

Длина окружности колеса

Настройка велокомпьютера всегда начинается с ввода длины окружности колеса велосипеда. Именно от корректности этого значения будет зависеть точность измерений и расчётов устройства.

Длину окружности колеса можно измерить с помощью нитки, обернув её вокруг колеса, или портновского метра, но это не самый точный способ, так как при движении камера сжимается, и эффективная длина становится чуть меньше.

Точную длину окружности для конкретного велосипеда и велосипедиста измеряют с полной нагрузкой. Для этого достаточно пометить точку на покрышке, отметить её на полу или асфальте, проехать ровно оборот и измерить расстояние между двумя отмеченными точками.

Для быстрой настройки подходит таблица соответствий размеров колёс и длин окружностей:

Маркировка

Длина окружности в мм

16″ x 1.5″

1206

16″ x 2.0″

1253

6″ x 1.95″

1257

20″ x 1-1/4″

1618

26″ x 1.0″

1913

24″ x 1.9″

1916

650c x 20 мм

1945

26″ x 1.25″

1953

26″ x 1.5″

1985

650c x 23 мм

1990

26″ x 1.75″

2035

26″ x 1.9″

2055

26″ x 2.0″

2074

700с x 20 мм

2074

26″ x 2.1″

2095

700с x 23 мм

2105

26″ x 2.25″

2115

700с x 25 мм

2124

700с, камерная

2130

26″ x 2.3″

2135

700с x 28 мм

2136

700с x 30 мм

2145

27″ x 1-1/8″

2155

700с x 32 мм

2155

27″ x 1-1/4″

2161

700с x 35 мм

2168

700с x 38 мм

2180

В некоторых моделях компьютеров достаточно настройки размера колеса, а расчёт длины не требуется.

Настройка часов и других показателей

Многие велокомпьютеры оснащаются не только функцией измерения скорости и расстояния, но и различными дополнительными показателями.

В первую очередь, это часы. Их настройка зависит от количества кнопок, но не вызывает проблем.

Следующий по популярности показатель – это подсчёт калорий. Он может быть полезен, хотя обычно использует совершенно удивительные алгоритмы. Для этого расчёта необходима настройка веса

Также стоит уделить внимание единицам измерения. Если окружности практически везде настраивается в миллиметрах, то вес часто измеряют в фунтах

Установка спидометра на велосипед

Процесс установки велосипедного спидометра достаточно прост

Важно лишь правильно соблюдать последовательность фиксации его комплектующих. Начинать установку следует с закрепления крепежной подставки на руль велосипеда. Для этого раскрутите фиксирующий болт (шуруп, в зависимости от типа крепления) и установите подставку в комфортном для вас месте на руле

Закрепите ее и зафиксируйте сам спидометр (монитор). С помощью специальных фиксирующих элементов (они иду в комплекте с изделием), закрепите на штанине вилки (передней) геркон. На расстоянии до 4х мм от геркона устанавливается магнитное устройство на спицу. Финалом установки станет проверка креплений и ввод необходимых данных. От точности ввода напрямую зависит успешность считывания сведений с колеса

Для этого раскрутите фиксирующий болт (шуруп, в зависимости от типа крепления) и установите подставку в комфортном для вас месте на руле. Закрепите ее и зафиксируйте сам спидометр (монитор). С помощью специальных фиксирующих элементов (они иду в комплекте с изделием), закрепите на штанине вилки (передней) геркон. На расстоянии до 4х мм от геркона устанавливается магнитное устройство на спицу. Финалом установки станет проверка креплений и ввод необходимых данных. От точности ввода напрямую зависит успешность считывания сведений с колеса.

Вместо выводов

Определиться с моделью велосипедного спидометра можно безо всяких усилий, если вы в точности знаете свой стиль езды, особенности велосипеда. Множество функций могут быть просто лишними для вас, если вы просто время-от времени осуществляете прогулки на двухколесном транспорте, и не стремитесь к точной фиксации всех параметров. Более профессиональный подход требует тщательного выбора считывающего устройства

Обращать внимание нужно еще и на подсветку монитора, так как возможно вам понадобится замерить параметры в ночное время. Зная о функциональных особенностях спидометров, перечисленных выше, вы смело можете отправляться на рынок или в профильный магазин, не боясь ошибиться в выборе изделия!

Электронный спидометр

На смену устаревшим моделям механических спидометров, пришли электронные. Эти устройства достаточно четкие и показывают максимально точные параметры скорости и километража. Другими словами – более умные, чем их механические предшественники. У электронных спидометров для велосипедов есть свои конструктивные особенности, которые позволяют условно разделить их на две группы:

  1. Проводные;
  2. Без проводные.

Теперь рассмотрим каждый из типов по отдельности и более детально. Так, проводные спидометры функционируют по следующему принципу: магнитный элемент закрепляется на переднем колесе, а именно на спице. На передней вилке фиксируется геркон – устройство, предназначенное для считывания информации о количестве вращения колеса, с последующей передачей его на спидометр через кабель. В главном блоке происходит обработка данных, а расчетные формулы определяют скорость и километраж, ссылаясь на внесенные изначально данные (размер колеса и т.п).

Более сложны в устройстве беспроводные спидометры для велосипеда. Так как провода в них нет, данные, считываемые с метки на колесе, передаются путем радиотрансляции. В остальном, весь принцип устройства, сбора и обработки данных, происходит таким же образом, как и в проводных моделях.

Что можно измерить спидометром

Вряд ли производители комплектующих для велосипедов, остановились бы лишь на замере скорости и дистанции, которую преодолевает велосипедист. Именно поэтому, современные модели спидометров обладают более расширенными возможностями. Итак, вот несколько функциональных особенностей, которые должны присутствовать в приобретаемой вами модели спидометра для двухколесного транспорта:

  1. Главный параметр – определение скорости. Этот пункт обязателен, так как если нет возможности осуществить точный замер скорости, тогда вам предлагают явно не спидометр. С помощью фиксации показателя скоростного режима, велосипедист получает возможность придерживаться одного темпа, преодолевая значительные расстояния с меньшими затратами сил.
  2. Расчет средней скорости. Эта функция считается дополнительной, и присутствует не на всех моделях спидометров. Ее используют для вычисления средней скорости передвижения по определенному участку трассы, грунтовой дороги и так далее. Необходима тем, кто занимается велосипедным спортом, либо действительно увлечен ездой на двухколесном транспорте.
  3. Фиксация максимальной скорости. Полезный функционал для спортсменов, которые готовятся к соревнованиям, либо же пытаются повысить свои возможности, так сказать «побить свой собственный рекорд».
  4. Замер дистанции. Эта функция важна не только для любопытных людей, но и для расчета собственных сил, особенно при езде на серьезные расстояния.
  5. Определение количества вращений педалей в минуту. Параметр пусть и не самый важный, но полезный – помогает определить нужную передачу для меньших энергозатрат.
  6. Одометр. Функционал позволяет вести учет всего расстояния, которое проехал велосипедист с момента установки спидометра. Важен для своевременного обслуживания отдельных узлов велосипеда (смазки подшипников, втулок, тросиков и так далее).
  7. Таймер. Полезен для скоростных заездов. Используется для тренировок, развития сердечно-сосудистой системы, мышц и легких
  8. Часы – дополнительная, но не менее важная функция. Большинство спидометров оснащена часами, что позволяет засекать общее время путешествия.
READ  Как увеличить скорость велосипеда

Вполне вероятно, что все 8 функций могут и не присутствовать на одном устройстве. Определите для себя самые необходимые и осуществляйте выбор спидометра.

Виды спидометров для велосипеда, конструкция, плюсы и минусы

Виды спидометров:

  • Беспроводной.
  • Электронный.
  • Механический.

Каждый имеет свои преимущества и недостатки.

Механический спидометр

Механические спидометры уже давно не пользуются былой популярностью. Им на смену пришли электронные велокомпьютеры. Тем не менее некоторым велосипедистам нравятся винтажные модели.

Сначала детально рассмотрим конструкцию.

Устройство состоит из таких конструктивных элементов:

  • корпус;
  • тросик;
  • приводное колесико.

Чаще всего такие устройства устанавливают на шоссейные велосипеды. Устанавливать приборы на горные велосипеды не рекомендуется, потому что при попадании грязи, пыли или песка устройство быстро выходит из строя.

Главное — правильно установить механический спидометр. Покрышка должна контактировать с приводным колесиком. Для этого необходимо правильно его установить. Должен быть чистый контакт. При этом нельзя придавливать приводное колесико к резине. Вследствие чего может уменьшаться скорость движения.

Трос необходимо правильно натянуть. При этом нельзя закручивать трос.

К недостаткам относятся:

  • Если на велосипеде установлены деформированные колёса, тогда устройство работать не будет.
  • Нельзя сохранять информацию.
  • Неправильная установка прибора приводит к постоянному притормаживанию.
  • Нельзя пользоваться на проселочных дорогах. Потому что при попадании грязи устройство выйдет из строя.
  • Прибор нужно периодически смазывать.

К преимуществам относятся:

  • Надежность и доступность.
  • Стоимость.
  • Работает без батареек.

Электронная модель

Электронный спидометр — это специальный измерительный прибор.

Он предназначен для разных целей:

  • текущее время;
  • время в пути;
  • пробег;
  • скорость;
  • максимальная и средняя скорость;
  • давление и т. д.

Рассмотрим конструкцию. Электронный спидометр состоит из таких основных компонентов:

  1. Основной блок. Это специальный прибор. Как правило, он устанавливается на руль. Батарейки используются в качестве источника питания.
  2. Способы соединения. Обязательным условием является регулярная замена аккумулятора.
  3. Датчик каденса. Магнит устанавливается на шатун. А на раму монтируется датчик скорости.
  4. Датчик колеса. Этот датчик устанавливается на вилку.

Велокомпьютеры делятся на базовые и продвинутые модели. Они отличаются между собой по количеству функций.

К преимуществам относятся:

  • Демократичная стоимость.
  • Отлично подходят для новичков.

К недостаткам относятся:

  • Небольшое количество функций.
  • Провода подвержены износу.
  • Такое устройство работает только в закрепленном положении.

Принцип работы устройство весьма прост. Прибор подсчитывает сигналы от разных датчиков за определенный промежуток времени.

Рассмотрим подробнее самые популярные функции электронного спидометра:

  1. Только самые дорогие модели оснащены такой опцией. Такая функция позволяет быстро определять местоположение.
  2. Пульсометр. В комплект поставки входит специальный датчик, который измеряет пульс. Такая функция поможет предотвратить перетренированность.
  3. Альтиметр. Такая функция будет актуальна при горных походах.
  4. Каденс. Каденс позволяет определять уровень нагрузки.
  5. Два велосипеда. Можно пользоваться прибором на двух велосипедах.
  6. Термометр. На экране отображается уровень влажности и температура.
  7. Секундомер.
  8. Часы.
  9. Одометр. На экране устройства отображается общий километраж.
  10. Максимальная скорость.
  11. Средняя скорость.
  12. Текущая скорость.

Беспроводной велокомпьютер

Беспроводной велокомпьютер — это современная система контроля. Главным отличием беспроводного велокомпьютера от проводного является способ соединения. Сигнал передается через специальный радиоканал. Батарейки используются в качестве элементов питания.

Беспроводные велокомпьютеры пользуются большой популярностью среди экстремалов и путешественников.

Рассмотрим самые популярные функции:

  1. Скорость (максимальная, средняя и текущая).
  2. Часы и секундомер.
  3. Влагозащита.
  4. Синхронизация с ПК.
  5. Альтиметр и каденс.
  6. Подсветка.
  7. Пульсометр.
  8. Расчёт времени круга.

К преимуществам относятся:

  • Высокие показатели прочности. Используется надежное крепление, поэтому повредить устройство достаточно сложно.
  • Информация сохраняется в памяти.
  • Устройство подходит как для новичков, так и профессиональных спортсменов.
  • Большое количество функций.
  • Устройство не нужно смазывать.
  • При необходимости устройство можно снять с крепления.
  • Передача информации осуществляется без проводов.

К недостаткам относятся:

  • Некоторые модели не имеют подсветку.
  • Только в дорогих моделях есть GPS.
  • Высокая стоимость.
  • Регулярно нужно менять батарейки.
  • Богатый комплект поставки включает в себя всё необходимое.
  • К каждому датчику нужно устанавливать элементы питания.

Механические

По своему устройству аналоговые спидометры делятся на следующие виды:

Аналоговый спидометр

Механический спидометр стрелочного типа – единственный из аналоговых видов измерителей скорости, которые до сих пор устанавливаются на многие автомобили. Рассмотрим устройство аналогового спидометра, принцип работы которого основывается на явлении магнитной индукции. Составные компоненты:

Сопутствующим элементом спидометра можно считать счетчик пройденного расстояния, который через червячную передачу соединен с тросиком

мы рассматривали ранее, поэтому заострять внимание на этом не будем

В полноприводных автомобилях скоростная часть спидометра может находиться в раздаточной коробке.

Принцип работы

Вращение вторичного вала МКПП через главную передачу связано с червяком и шестерней (червячная передача), которая крепится к тросу. Соответственно, вращение вторичного вала провоцирует движение троса, который оборачивается вокруг своей оси внутри кожуха. Трос, тянущийся от КПП к приборной панели, соединен с магнитом, который находится вблизи металлической пластины и соединен со стрелкой. С курса физики все мы знаем о влиянии магнитных полей на ферромагнетики. Вращаясь вокруг своей оси, магнит провоцирует отклонение металлической пластины, как бы утягивая ее за собой. Соответственно, чем выше скорость вращения магнита, тем быстрее будет крутиться металлическая часть, и тем больше будет подыматься стрелка автомобильного спидометра. Именно так работает механический спидометр.

Электронный спидометр

В электронном счетчике отсутствует механическая связь между показаниями на приборной панели и вторичным валом КПП. Способ реализации во многом зависит от устройства датчика скорости, который бывает двух типов:

Еще большее распространение получил электронный спидометр, работающий на эффекте Холла. Если к проводнику или полупроводнику прямоугольной формы приложено постоянное напряжение и его пронизывает под прямым углом линии магнитного поля, на противоположных плоскостях проводника возникает напряжение, которое и было названо в честь первооткрывателя Эдвина Холла.

Частота изменения выходного напряжения будет пропорциональна скорости вращения задающего диска. Именно частота импульсов напряжения позволяет ЭБУ высчитывать фактическую скорость автомобиля. Стоит заметить, что ранее главная функция датчика скорости – показывать скорость движения авто, стала теперь по большей мере сервисной. Датчик скорости используется системой питания двигателя в определенных режимах работы. Поэтому при поломке или некорректной работе электронного датчика мотор может глохнуть при смене передач, неустойчиво работать, терять тягу.

Почему спидометр врет

Любой автомобильный спидометр искажает показания. По большей мере связано это с калибровкой устройств, точно выполнить которую достаточно сложно. Также стоит учесть, что скорость измеряется по вращению лишь одной из оси главной передачи (редуктор, установленный в МКПП). А ведь при повороте колесо, находящееся на внутреннем радиусе, проходит меньшее расстояние, нежели внешнее колесо.

Но главную поправку в показания автомобильного спидометра вносит размерность колес. Чем больше диаметр колеса, тем большее расстояние автомобиль пройдет за один оборот приводного вала.

READ  Как можно украсить велосипед своими руками

Поломки

К основным неисправностям относятся:

  • разрушение шестеренок червячной передачи, которые часто изготавливаются из пластика;
  • обламывание троса в месте зацепления со скоростной частью, вкручивающейся в КПП;
  • окисление контактов датчика, обламывание проводов питания. Проверку питания можно осуществить своими руками при помощи мультиметра;
  • неисправность электронной части, располагающейся в щитке приборов.

Предлагаем посмотреть видео процесса базовой диагностики в случае, если не работает спидометр.

Типы одометров

Рассматривая одометр и спидометр (разница между ними есть и в строении), определимся с типами одометров. Существует три основных вида:

Механический. Самый старый тип, прародитель его был изобретен еще древним Героном. Если нужно смотать такой одометр, сделать это можно любой крутилкой. С помощью цифрового счетчика происходит учет вращения колеса механической составляющей. Под воздействием механических сил счетчик считывает обороты и конвертирует их в километраж. Минус таких счетчиков заключается в том, что при достижении определенной цифры происходит автоматическое обнуление показаний.

Электронно-механический прибор. Более усовершенствованная модель одометра. Чтобы провести коррекцию такого счетчика, требуется уже применение CAN-крутилок. В данном случае обороты колеса считываются счетчиком при помощи механической связи, впоследствии информация конвертируется в сигналы. Данные в цифровом виде выводятся на приборную панель.

Цифровые одометры. Действуют на основе микроконтроллера. Самый современный прибор. Все необходимые показатели в данном случае считываются в цифровом формате. Чтобы произвести коррекцию такого одометра, потребуется применение специального оборудования. Цифровой одометр – часть бортового компьютера транспортного средства.

Прочие характеристики велокомпьютеров

На ваш выбор также могут повлиять следующие параметры:

Подсветка: Катаетесь в темное время суток? Встроенная подсветка сделает считывание показаний компьютера гораздо более удобным, чем при подсветке темного экрана нашлемным фонарем.

Время работы батареи: Велокомпьютеры с GPS-датчиком обычно питаются от аккумуляторной батареи, работающей до 20 часов на одном цикле заряда. При использовании смартфона с включенными GPS и вело-приложением заряда хватит примерно на 5-8 часов. Устройства с магнитным датчиком, как правило, питаются от 1 или 2 часовых батарей (обычно — CR2032), емкости которых хватает на пару лет.

Варианты отображения данных: Все показания могут быть либо жестко привязаны к одному виду дисплея, либо же вы нажатием кнопки можете менять тип выводимых на дисплей параметров. То есть, тип отображения на дисплее может быть фиксированным и настраиваемым.

Перенос данных: Хотите перенести данные о поездках в компьютерную спортивную программу, на сайт или в соцсеть? Все варианты устройств с GPS, включая смартфоны, позволят вам без проблем это сделать.

Удобства считывания показаний: Главной проблемой при считывании показаний на ходу является вибрация, создаваемая неровностями дороги, и от ее уровня необходимо отталкиваться при выборе размера шрифта. В устройствах с магнитными датчиками используется фиксированный размер шрифта. А вот во многих GPS-моделях этот параметр можно менять.

Дополнительные крепления: Этот вариант обычно предусмотрен на устройствах, предназначенных для использования сразу на нескольких велосипедах. Главной особенностью является возможность выноса дисплея за пределы руля, что очень удобно для велосипедистов, испытывающих проблемы с фокусировкой зрения на малых расстояниях. Также такой вариант крепления предполагает меньше времени, необходимого для перевода взгляда с дороги на экран и обратно.

Электронный велокомпьютер

Спидометр на велосипеде, прежде всего, нужен для измерения скорости движения. Однако современные электронные модели имеют такой большой набор функций, что их принято называть велокомпьютерами. Даже самые дешевые из них имеют множество функций ─ текущая скорость, средняя скорость, дистанция, общий пробег, время в пути, часы. Более дорогие велокомпьютеры имеют ещё большее количество информационных функций, а также настроек. Наиболее известные производители качественных спидометров для велосипеда ─ BBB, Cateye, Sigma, VDO.

Принцип работы электронного спидометра заключается в подсчитывании количества сигналов от датчика за фиксированный промежуток времени.

В качестве датчика чаще всего применяется герметичный контакт в корпусе. Этот геркон фиксируют на одном из перьев передней вилки, ну а если позволяет длина проводов, то и возле заднего колеса. Срабатывать датчик заставляет постоянный магнит, закрепляемый на одной из спиц колеса.

Микроконтроллер устройства запоминает время между двумя включениями датчика, поскольку для вычисления скорости движения необходимо выполнить расчёт по формуле S=C*(F*0.036)/T, в которой: S ─ искомая скорость; С ─ длина окружности колеса; F ─ тактовая частота работы процессора; T ─ время между срабатываниями датчика.

Для индикации значений применяются семисегментные жидкокристаллические индикаторы, так как у них малый ток потребления. А для подсветки используется отдельно установленный светодиод.

Длину окружности колеса (C) задаёт сам хозяин велосипеда, так как она нестандартна. Чтобы правильно настроить велокомпьютер, необходимо как можно точнее указать её значение. Поэтому рекомендуется лично замерять периметр покрышки, обмотав колесо гибкой линейкой по кругу. Также можно нанести краской поперечную риску на покрышку колеса и прокатить велосипед вперёд по прямой, а затем измерить расстояние между двумя следами, оставленными на чистой ровной поверхности.

Зная ранее приведённый принцип работы велокомпьютера, многие электромастера собирают своими руками устройства, которые к тому же успешно работают. В самоделках используются различные микроконтроллеры, например, такие как PIC16F830, ATTiny2313A, ATMEGA8, но для каждого из них нужно собрать ещё дополнительно программатор.

Конечно же, сделать самостоятельно что-то сложное всегда приятно и похвально, но позволительно только действительно разбирающимся людям. В интернете выложено слишком много или простых схем с ошибками, либо сложных — на базе дорогостоящих дисплеев и микроконтроллеров с кучей бесполезных функций.А если подсчитать во сколько обойдётся создание самоделки, да ещё с учетом сборки программатора, постройки корпуса, плюс потраченное время, то оказывается, что в любом случае дешевле было бы купить готовый велокомпьютер стоимостью всего лишь в 9 долларов.

В основном у большинства велокомпьютеров максимально отображаемая скорость ограничена до 99,9 км/ч, но есть модели, которые покажут скорость свыше 100 км/ч. Возможно, подобный экземпляр с тремя числами на дисплее пригодится рискованным велогонщикам, которые отважатся разогнаться до столь высокой скорости, пристроившись сзади за фурой, в так называемый воздушный мешок.

Уже давно собираются электронные спидометры размером с наручные часы. А некоторые из них одеваются прямо на руку и имеют встроенный датчик измерения пульса, то есть работают как тонометр. Но размер велокомпьютера ничего не говорит о его надёжности и функционале

Первое на что следует обращать внимание при покупке, это корпус электронного прибора, ведь спидометр на велосипеде находится под открытым небом. Вода, дорожная пыль и прямой солнечный свет негативно сказываются на работе плохо защищенной электроники. Зачастую от дождя защищены даже самые дешевые велокомпьютеры, но в остальном они уступают более дорогим аналогам

Зачастую от дождя защищены даже самые дешевые велокомпьютеры, но в остальном они уступают более дорогим аналогам.

Типы велокомпьютеров по месту установки:

  1. Наручные.
  2. На руль.
  3. На вынос руля.
  4. С универсальным креплением.

Закрепляемый на выносе руля спидометр, позволяет сохранить место на руле для других аксессуаров.

Основные требования к велосипедным спидометрам:

  1. Большой дисплей, желательно с подсветкой.
  2. Устойчивость к погодным условиям (прямой солнечный свет, дождь, снег, низкие температуры).
  3. Устойчивость к вибрации, и ударам.
  4. Надежность всех устанавливаемых компонентов (крепежная площадка велокомпьютера, геркон, магнит, подкладки, стяжки).
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
