Гидравлические или механические тормоза

Советы по выбору

Прямо говорить, что одно хорошо, а другое плохо нельзя. При окончательном выборе нужно взвесить все за и против и ответить для себя на следующие вопросы:

1. Устраивает ли меня разница в цене?

2. Нужно ли мне иметь возможность оперативно отремонтировать тормоз в походе?

3. Нужны ли мне усложнять конструкцию, если я катаюсь только по лесным тропинкам и асфальту?

4. Важен ли общий вес велосипеда?

От себя добавлю, что для современного велосипеда, который используется на любительском уровне и именно как спортивный снаряд, лучше выбрать гидравлические тормоза. Для простого же велосипеда подойдет любой вариант тормозной системы.

Самый плохой расклад – это прийти в магазин, где торгуют полу-китаем и поддаться на уговоры продавца купить «вот этот вот супер-велосипед с двумя амортизаторами дискавыми тармазами гидравлическими и тремя катафотами всего за столько-то рублей». Исходите из здравой логики и не позволяйте использовать гидравлические тормоза, как способ продать себе неясный велосипед.

Дисковые тормоза: устройство и особенности

Любой дисковый вело-тормоз состоит из:

• управляющей рулевой ручки, которая и приводит в действие тормозную исполнительную систему;
• тормозного диска-ротора;
• монтажной скобы (или адаптера), расположенной на вело-раме и служащей для крепления и закрепления калипера;
• собственно калипера — механизма исполнения, осуществляющего торможение в принципе;
• абсразивных пластин-колодок, стопорящих ротор;
• тормозной линии, передающей действие от ручки к исполнительному механизму тормоза.

У дисковых тормозов имеется ряд конструкционных и эксплуатационных особенностей. Например, чем больше роторный диаметр, тем эффективнее действует сам тормоз. И соблазн выбрать ротор побольше поэтому велик. Но следует помнить, что перед тем, как это осуществить, необходимо проверить крепость спиц в колесах, и если требуется — заменить эти спицы на более стойкие.

А еще управляющую ручку для дисковых тормозов легко можно позаимствовать у вибрейков, клещевых или кантилеверных тормоз-конструкций.

Компрессионный фитинг латунный с гайкой и кулачок

Гидравлический шланг отсоединяют от дисков и колодок, которые нужно убрать из рабочей зоны, чтобы не загрязнились детали тормозной жидкостью, вытекающей из отсоединенной трубки. Внимательно посмотрев трубку, обнаруживается кулачок и фитинг компрессионный. Первый необходим, чтобы гидравлический шланг, изготовленный из пластика, не деформировался при сильном нагревании и не мог выпасть из кулачка. Нужны эти элементы, чтобы на месте при нагревании удерживать гидравлический шланг.

Далее отрезают зажим, без которого не получится его пропустить сквозь крепления. Это выполняют, пользуясь специальным инструментом – резаком, который легко режет, обеспечивая ровный разрез. При отсутствии такового, уются ножом или лезвием, но аккуратно. Кусачками тоже можно отрезать гидравлический шланг, но они ровного и чистого среза не дадут, а он важен для надевания кулачка и установки фитинга.

Компании, выпускающие вилки, отказывают в гарантии на деталь, если нарушено это правило. От постоянного трения о корону, длинный шланг получает повреждения, поэтому его рекомендуют аккуратно подтянуть. Но, длина оставаться должна такой, чтобы не повреждался гидравлический шланг при поворотах руля велосипеда. Его к креплению протянуть нужно через отверстия в раме велосипеда, а затем, направить к машине, которую присоединяют после этого к раме. Подрезая его, не забывают оставлять петлю, которая вставляется внутрь машины. Запас оставлять рекомендуется 7-20 миллиметров.

После того, как выполнено подрезание, следует установить компрессионный фитинг или оливку, вначале надев гайку, а затем, зажим. Перед выполнением работы, обязательно читают инструкцию от производителя, прилагаемую к дисковым тормозам, т.к. одни зажимы могут быть направленными, другие – с фаской.

После того, как их поставят, вставляют фитинг. Чтобы он сел плотно, пользуются зажимами, помогающими сидеть крепко шлангу и исключающими его повреждение. Фитинг вбивают молотком, а после ставят гайку, смазав ее предварительно, чтобы она встала хорошо на место. Завинчивают гайку вручную. Если гайка остановилась, шланг проталкивают в машину до конца. После этого затягивают ее до требуемого значения, не перетягивая (пользоваться торированным ключом). Осталось прокачать гидравлические тормоза велосипеда.

Рекомендуем:

• Что необходимо знать для настройки тормозов
• Успокоитель цепи на байк
• Выжимка цепи: для чего она нужна

Основные неисправности тормозной системы

В таблице ниже приведены наиболее распространенные неисправности тормозной системы автомобиля и способы их устранения.

Симптомы	Вероятная причина	Варианты устранения
Слышен свист или шум при торможении	Износ тормозных колодок, их низкое качество или брак; деформация тормозного диска или попадание на него постороннего предмета	Замена или очистка колодок и дисков
Увеличенный ход педали	Утечка рабочей жидкости из колесных цилиндров; попадание воздуха в тормозную систему; износ или повреждение резиновых шлангов и прокладок в ГТЦ	Замена неисправных деталей; прокачка тормозной системы
Увеличенное усилие на педаль при торможении	Отказ вакуумного усилителя; повреждение шлангов	Замена усилителя или шланга
Заторможенность всех колес	Заклинивание поршня в ГТЦ; отсутствие свободного хода педали	Замена ГТЦ; выставление правильного свободного хода

Как выбрать механические дисковые вело-тормоза

А если кому-то кажется, что можно приобрести на собственное транспортное средство дешевую механику азиатских производителей, то следует прислушаться к мнению специалистов, считающих, что тогда надежнее будет поставить вибрейки того же ценового диапазона.

Именно поэтому дисковую тормозную механику опытные велолюбители используют на великах «тяжелой езды» или моделях автономного туризма. В общем, там, где нужна надежная отдача и абсолютная работоспособность велосипеда в непростых условиях.

Немаловажную роль играет при выборе и хорошая ремонтопригодность этих тормозов. Их можно самостоятельно починить в случае ряда поломок. Но достоинства эти идут в ущерб модуляции велосипеда. И утяжеляют его массу.

Сегодня мало вело-моделей выпускается оснащенными механическими дисковыми тормозами. Ведь гидравлика (пусть она и чуть больше стоит) дает этому транспортному средству не в пример лучшее соотношение мощи и модуляции.

Поломка механизма

Основной признак поломки гидравлики — «проваливание» тормозной ручки при торможении.

Это происходит вследствие появления пузырьков воздуха в гидросистеме, из-за падения, понижения уровня жидкости или разрыва связной цепи внутри гидравлики.

Воздух при попадании внутрь сжимается, создает давление, приводит в движение поршни и запускает механизм.

Для выяснения причины сбоя необходимо исключить обычное загрязнение, для этого снимается колесо и колодки, прочищается тормозная машинка.

После этого поршни вдавливаются спецприспособлением: нажимается на тормозной рычаг до полного выдвижения обоих поршней, если они заклинили – изношена цилиндрическая система, в этом случае меняются поршни и специальные уплотнительные кольца, заменяется масло в системе.

Также самостоятельное срабатывание тормозов может произойти в результате заклинивания тормозного поршня после попадания воды.

Гидравлику необходимо ремонтировать даже при незначительных сбоях.

Кроме механических повреждений оболочки, со временем тормозная жидкость или гидравлическое масло меняет свою консистенцию и начинает впитывать воздух и влагу через микроскопические зазоры.

В результате жидкость меняет свой цвет, тормозной рычаг проваливается, снижается эффективность системы.

Проникновение воздуха также возможно из-за расширения бачка, такое происходит если дергать рычаг на перевернутом байке.

Для возобновления нормальной работы необходимо провести техническое обслуживание гидравлических тормозов на велосипеде: полностью прокачать гидросистему.

Чем отличаются механические и гидравлические тормоза велосипеда

В механическом тормозе

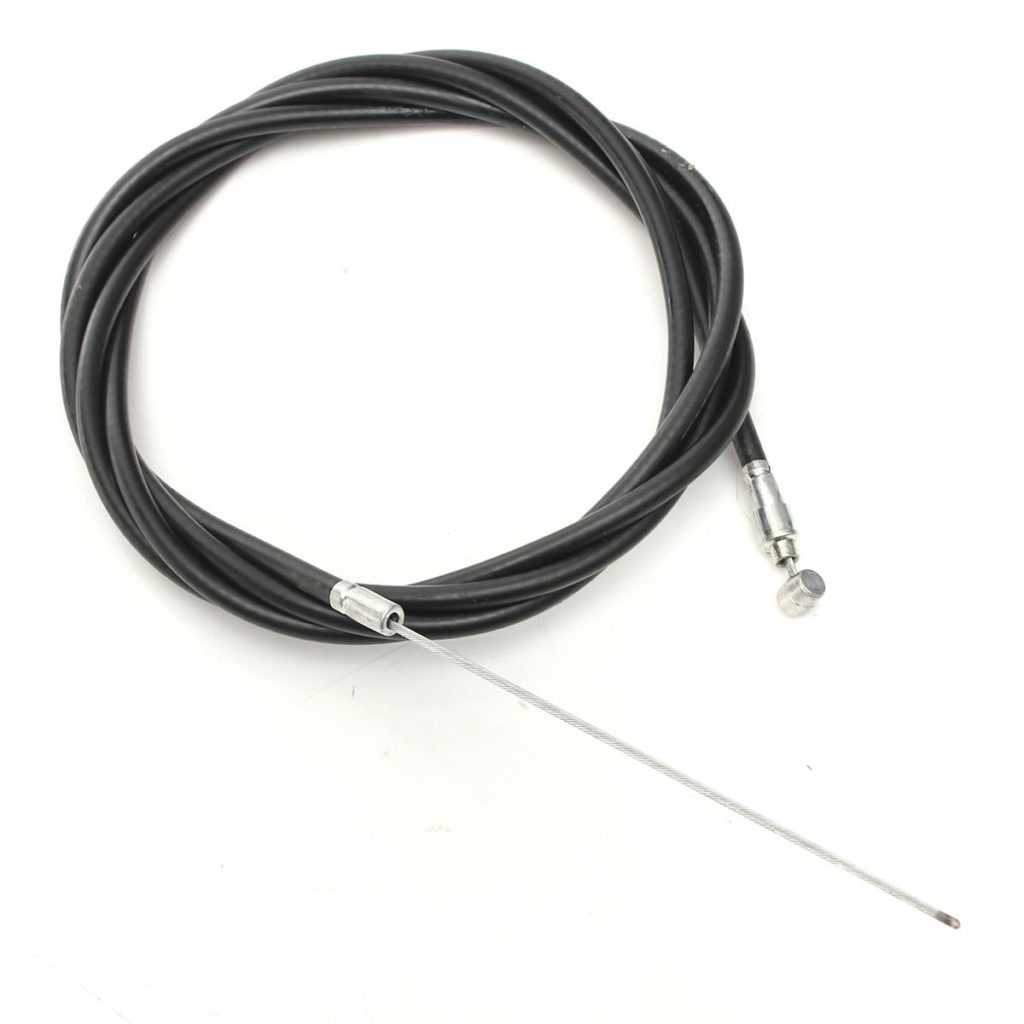

ручка на руле соединяется с суппортом, который умеет перемещать колодки, с
помощью самого обычного тросика. Нажимаете на ручку и колодки как за веревочку
передвигаются к роутеру. Это классическая технология. Она используется уже
долгие годы и применяется, например, в ручном тормозе автомобиля.

В гидравлическом тормозе роль тросика, который прижимает колодки к диску, выполняет гидролиния. Сама же тормозная машинка адаптирована для использования с жидкостью. Технология тоже далеко не новая, но в велосипедной среде используется относительно недавно.

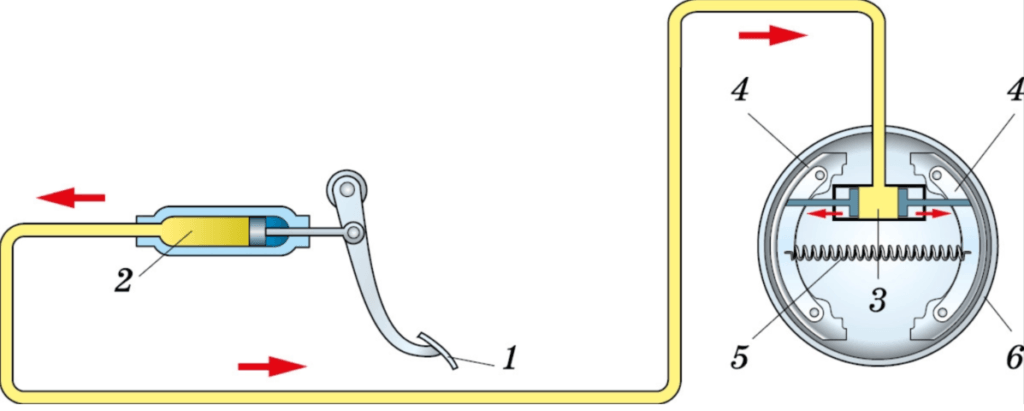

Устройство типичной тормозной гидравлической системы

Гидролиния – это обычная трубка, внутри которой находится тормозная жидкость любого типа. С одной стороны этой гидролинии установлена тормозная ручка, которую нажимает велосипедист. В ручке организована система поршней, который начинают выдавливать жидкость по трубке.

С обратной стороны на трубке установлена тормозная машинка, снабженная также системой поршней. Она «принимает» перемещение жидкости и передает нажатие на колодки, сжимая их. Эффект возможно достичь благодаря тому, что жидкость является несжимаемой.

Торможение

Качество торможения дисковых гидравлических и механических тормозов практически не отличается (с учетом, что дисковая механика не из самых дешевых). Как одни, так и вторые отлично справляются со своими задачами. На торможение больше влияет материал тормозных колодок, их размер, а также диаметр ротора. Чем больше поверхность соприкосновения колодок с ротором, тем качественнее торможение. Также следует отметить и материал тормозных колодок. На данный момент на рынке велосипедов представлены два вида: металлизированные (Sintered), которые лучше подойдут для грязных трас и органические (Resin), предотвращающие перегрев калипера.

Хотя разница в торможении между гидравлическими и механическими тормозами все же присутствует. Выражается она больше в комфорте использования. На гидравлике, за счет того, что нет тросика, который трется о рубашку, легче ход тормозной рукоятки. Вторым достоинством является более четкий контроль тормозного усилия (модуляция). Другими словами, вам проще сориентироваться насколько сильно следует надавить на ручку в той или иной ситуации. Хотя данный параметр также зависит и от уровня гидравлических тормозов, а именно от количества поршней.

Пошаговая инструкция

Прежде чем приступить к ремонту гидравлических тормозов велосипеда, необходимо диагностировать поломку механизма. Для этого снимают колесо, на котором она обнаружена. Тормозную машинку очищают от загрязнений, можно воспользоваться зубной щеткой. Затем убирают колодки, чтобы проверить в рабочем ли состоянии поршни. Для этого их нужно вдавит внутрь, а затем нажать на рукоятку тормоза. Движение деталей свидетельствует о том, что они работают. Если же хотя бы один из поршней не функционирует, следует произвести ремонт при помощи ремкомплекта.

К подготовительным действиям также относят:

1. Накрыть колодки и диски тряпкой, чтобы туда не попало масло.
2. Проверить колодки и диск на наличие дефектов. Если таковые были обнаружены, заменить детали.
3. Очистить колодки от грязи и мусора.
4. Проверить систему крепления.
5. Убедиться в целостности гидролинии перед прокачкой. Если она нарушена, установить новые шланги.

Инструменты и расходники

Прокачка гидравлических тормозов осуществляется разными способами, но есть самый простой. Для данного процесса понадобятся:

1. Прозрачная трубка.
2. 2 шприца – лучше выбрать объемом 200 мл.
3. Шестигранник для выкручивания болта.
4. Масло или тормозная жидкость, в зависимости от модели системы. Для Shimano применяют специальное минеральное масло.
5. Тряпка для удаления появившихся загрязнений в процессе работы.

Последовательность действий

Пошаговая инструкция, объясняющая, как правильно прокачивать гидравлический тормоз на велосипеде, состоит из следующих шагов:

1. Убрать верхний болт на рукоятке тормоза и переместить на 10 градусов вверх, чтобы масло не вытекало из цилиндра.
2. Вытащить уплотнительное кольцо.
3. В отверстие вставить трубку со шприцем или другой пластиковой емкостью, подходящей по размеру. Это необходимо для масла, которое будет выходить вместе с воздухом.
4. Другой шприц наполнить маслом или тормозной жидкостью, затем вывести лишний воздух.
5. Присоединить трубку к штуцеру вплотную.
6. Ослабить крепление болта для прокачивания. Медленно ввести содержимое шприца, оно должно выйти в ранее установленный шприц (бутылку).
7. Закрутить болт в прежнее положение.
8. Убрать шприц и трубку.

В процессе рекомендуется постукивать по тормозным гидролиниям, чтобы выходил лишний воздух из системы. Если образуются масляные подтеки, их убирают тряпкой. При этом необходимо быть осторожным.

Прокачать гидравлику можно самостоятельно в домашних условиях

Главное – соблюдать правила проведения манипуляций и меры предосторожности. Неверное выполнение может привести к выходу из строя всего механизма

В первый шприц набираем жидкость для прокачки тормозовВторой шприц вставляем в специальное отверстие в ручкеШприц необходимо аккуратно накрутить по резьбе, чтобы он плотно сиделОткручиваем входной ниппель на тормозной машинке, чтобы жидкость из первого шприца потекла в гидравлическую системуВо время прокачки следует простучать пальцами по всей гидролинии, что позволит избавиться от образовавшихся пузырьков воздухаДавим до тех пор, пока в первом шприце не останется немного масла

Набор инструментов для прокачки гидравлики Shimano

С инструментами, как и с маслом, тоже можно прилично с экономить. Шимано предлагает купить специальную воронку (Shimano SM-DISC Oil Stopper) для прокачки тормозов, которая стоит от 250 до 350 рублей. Также вам потребуется небольшая бутылочка с маслом и трубкой (SM-DB-OIL), которые подключаются к тормозному калиперу и стоят примерно 500 рублей.

Все эти оригинальные инструменты можно заменить 3-мя шприцами по 20 кубиков (даже можно двумя) и капельницей из любой аптеки и уложиться меньше, чем в 100 рублей.

• Первый шприц будет с минеральным маслом и будет подключен через капельницу к калиперу.
• Второй шприц будет воткнут в отверстие на тормозной ручке, куда устанавливается воронка (на фото выше). Шприц будет использоваться без поршня.
• Третий шприц нужен для того, чтобы откачивать излишки масла из второго шприца, чтобы не запачкать велосипед.

Подготовительные работы перед прокачкой

Во время прокачки системы необходимо максимально защитить тормозные диски и колодки от попадания масла. В случае попадания на диски их можно обезжирить, а колодки, скорее всего, придется выбросить. Поэтому их следует закрыть тряпками или снять с велосипеда во время этой процедуры. Чтобы не испачкать диски, достаточно снять колеса, а колодки нужно будет вытащить из тормозных калиперов.

Я обычно устанавливаю колесо от другого велосипеда, которое не имеет тормозного диска, это позволяет удобно работать без специальной стойки и нет опасности загрязнить диск.

Не нажимайте на тормозную ручку после того, как сняли колодки, иначе придется разводить поршни! Чтобы этого не случилось, необходимо использовать пластиковые заглушки, которые обычно идут в комплекте с новыми тормозами. Во время прокачки у меня не было с собой таких заглушек, и я использовал монтажку для колес и небольшую тряпку, чтобы монтажка сидела плотно.

Если вдруг вы все-таки нажали на тормоз и свели поршни, разведите их с помощью монтажки или чего-нибудь безопасного (пластикового), так как поршни могут быть керамические и от отвертки могут треснуть.

Прежде чем начать прокачивать тормоза, необходимо ослабить хомут тормозной ручки того тормоза, который будете прокачивать и установить ее параллельно земле, далее (в пункте 2) вы поймете, для чего это было нужно.

РАЗЛИЧИЕ ПО УРОВНЮ ТОРМОЖЕНИЯ

Если все предыдущие вариации и различия гидравлических тормозов относились к общему конструктиву и имели посредственное (если вообще имели) отношение к качеству и уровню тормозов, то дальше мы рассмотрим различия, влияющие на уровень системы.

СТРУКТУРА РОТОРА

Роторы бывают:

1. Однослойный – наиболее бюджетный вариант роторов, состоящий из цельного стального диска;
2. На пауке – состоит из нескольких элементов, скрепленных между собой. Паук (внутренняя часть диска) обычно изготавливается из алюминия, для лучшего рассеивания тепла, выделяемого от трущихся об диск колодок;
3. Плавающий – тот же ротор на пауке, но крепление паука к тормозной площадке осуществляется по средствам специальной заклепки. Такая система крепления элементов ротора призвана повышать отвод тепла за счёт просвета между скрепляемыми слоями диска.

РАЗМЕР РОТОРА

От диаметра ротора напрямую зависит скорость торможения.

Основные распространенные варианты:

• 140 мм.
• 160 мм.
• 180 мм.
• 203 мм.

Чем больше диаметр ротора, тем больше его вес, выше стоимость и выше нагрузки на скручивание, передающиеся раме, вилке, спицам колеса велосипеда.

Потому просто взять и поставить на свой велосипед самые большие 203-е диски – нельзя. Есть рекомендации производителей, как рам, так и вилок. Да и особого смысла нет ставить такие лопухи (хоть и выглядящие красиво и агрессивно) на кросс-кантрийный или прогулочный велосипед.

ПО ТИПУ КОЛОДОК

Колодок бывает множество различных, как по материалу изготовления, так и по форм-фактору. Но на силу торможения влияет именно материал трущейся об ротор площадки колодки.

Разновидности, расположенные по нарастающей мощности торможения:

• Органические – хорошая модуляция, но относительно слабое трение (слабая мощность торможения);
• Полуметаллические – достаточно хорошая модуляция, более высокая мощность торможения;
• Металлические – средняя модуляция, высокий уровень фрикционных свойств;
• Керамика – наивысшие фрикционные свойства, но крайне дорогие и редко используемые райдерами.

ПО КОЛИЧЕСТВУ ПОРШНЕЙ

Магура представила новые 4х поршневые тормоза

И наконец наиболее дорогостоящая конструктивная вариация – количество поршней. Вариация, которая относится непосредственно к гидравлическому контуру и вносит собой изменения во всю систему распределения усилий.

Для гидравлических тормозов их существует несколько:

2 поршня – по одному с обоих сторон ротора. Классический самый распространенный вариант. Используется на большинстве велосипедов и большинстве велодисциплин. Покрывает категории от самых бюджетных до топовых систем. Мощности двух поршней обычно хватает с головой для большинства райдеров; 4 поршня – по два с каждой стороны ротора. Выбор для нуждающихся в исключительной мощности торможения. Используются в основном в экстремальных видах дисциплин: даунхилл, эндуро, фрирайд

Кроме отменных свойств торможения здесь важно и то, что в этой конфигурации происходит более эффективное тепло отведение. А это важный нюанс для любителей экстремальных спусков, когда и ротор, и калипер раскаляются настолько, что у обычных тормозов теряется эффективность и ручка тормоза может начать просто проваливаться без сжатия колодок; 6 поршней – крайне редкая конструкция и производится в основном братьями китайцами. Кроме устрашающего вида, других преимуществ не имеет

Кроме устрашающего вида, других преимуществ не имеет.

Конструкция и принцип действия

Принцип действия механических и гидравлических дисковых тормозов велосипеда в принципе одинаков. Нажатием тормозной рукояти приводятся в движение тормозные колодки, которые сжимают ротор. В результате происходит торможение за счет преобразования кинетической энергии в тепловую благодаря силе трения. Отличие заключается, в основном, в способе передачи усилия нажатия тормозной рукояти на тормозные колодки. На дисковых механических тормозах используется трос. При нажатии на рукоять происходит его натяжение, что приводит к смещению подвижной колодки.

В дисковых гидравлических тормозах его роль выполняет система поршней и гидравлическая жидкость. При нажатии рукояти на гидравлике приводится в движение поршень мастер-цилиндра. Он толкает гидравлическую жидкость, которая приводит в действие поршни в калипере, сжимая тем самым колодки.

Гидравлические или механические тормоза выбрать?

Вопрос выбора полностью зависит от вас. Предлагаю просто ознакомиться с достоинствами недостатками гидравлических тормозов и сравнить их механическими.

1. Стоимость нового комплекта и стоимость обслуживания

Дисковые гидравлические тормоза обходятся дороже, чем механический аналог. Правда, разница это не особенно ощутимая. Например, запасные колодки имеют одинаковую стоимость. Ремонт же основной части механизма (при условии выбора качественного оборудования изначально) требуется редко.

2. Эффективность торможения

Дисковые гидравлические тормоза имеют большую эффективность торможения. Часто в конструкции используется принцип соотношения площадей поршней, благодаря чему на выходе получается большее усилие.

Тросик у механики обычно имеет свойство растягиваться, а жидкость не сжимаемая.

Другое дело, что для решения задач большинства велосипедистов, механического тормоза полностью хватает. Но если рассматривать профессиональное использование, например в даунхилле, то тут стоит выбрать гидравлику. Механика же хорошо подойдет или для прогулочного велосипеда, или для старта в экстремальном катании.

3. Сложность обслуживания и надежность

У дисковой гидравлики есть одно скверное качество – гидролиния может порваться, жидкость может вытечь. Сальники имеют свойство течь и сопливить. Могут появляться пузыри воздуха, что снижает эффективность. Правда происходит это на хороших моделях раз в три-четыре года или реже.

Если вы отправляетесь в дальний поход или не хотите тратить силы/время на сложный ремонт гидры, то можно остановиться и на механике. С учетом того, что эффективности механики вам достаточно. Механический тормоз всегда проще в обслуживании.

Полевой ремонт гидравлического тормоза практически невозможен, тогда как механический тормоз можно починить, имея просто кусочек тормозной рубашки и тросик.

Однако, гидравлический тормоз хорошего качества ломается очень редко и лишен таких радостей, как постоянная регулировка положения колодок, растягивающийся тросик или превращение тросика в мочалку. При износе гидролиния не начинает препятствовать перемещению жидкости и гидравлика всегда работает стабильно, а вот механика после пары лет использования начинает ощутимо барахлить и требует приложения руки.

Тут даже и обсуждать особенно нечего – гидравлический тормоз всегда легче.

5. Самостоятельная установка нового комплекта

Соизмерима по сложности, так как гидравлический тормоз продается уже прокаченным и готовым к установке. Остается только его правильно поставить. Это не сложнее, чем поставить механику.

6. Запасные части

На рынке можно легко найти запасные части как для одного типа, так и для другого. Главное не увлекаться нонейм брендами.

Устройство промышленных систем

Гидравлический тормоз автомобиля — конструкция, как видите, довольно-таки простая. В промышленных машинах и механизмах используются жидкостные устройства посложнее. Конструкция у них может быть разной (в зависимости от сферы применения). Однако принципиальная схема гидравлической системы промышленного образца всегда одинакова. Обычно в нее включаются следующие элементы:

1. Резервуар для жидкости с горловиной и вентилятором.
2. Фильтр грубой очистки. Этот элемент предназначен для удаления из поступающей в систему жидкости разного рода механических примесей.
3. Насос.
4. Система управления.
5. Рабочий цилиндр.
6. Два фильтра тонкой очистки (на подающей и обратной линиях).
7. Распределительный клапан. Этот элемент конструкции предназначен для направления жидкости к цилиндру или обратно в бак.
8. Обратный и предохранительный клапаны.

Работа гидравлической системы промышленного оборудования также основывается на принципе жидкостного рычага. Под действием силы тяжести масло в такой системе попадает в насос. Далее оно направляется к распределительному клапану, а затем — к поршню цилиндра, создавая давление. Насос в таких системах предназначен не для всасывания жидкости, а лишь для перемещения ее объема. То есть давление создается не в результате его работы, а под нагрузкой от поршня. Ниже представлена принципиальная схема гидравлической системы.

КАК НАСТРОИТЬ ДИСКОВЫЕ ТОРМОЗА НА ВЕЛОСИПЕДЕ: ИНСТРУКЦИЯ

Настройка дисковых тормозов на велосипеде не есть сложным процессом. Сейчас сами в этом убедитесь. Давайте выясним, как настроить дисковые тормоза на велосипеде самостоятельно, не обращаясь за помощью к специалистам:

1. Закрепив колесо, следует отцентровать калипер по отношению к ротору посредством подбирания и установки между креплениями на раме и калипера шайб различной толщины, что есть в комплекте.
2. Положение калипера изменяется от того, насколько сильно затягиваешь болты. Соответственно толщину и количество шайб нужно будет подбирать до доли миллиметра.
3. В случае, когда ротор соприкасается с обеими колодками и происходит трение, колодки нужно развести. Для этого, слегка выкрутите специальный шестигранник на калипере, при этом тормоза станут срабатывать позже.
4. Если вы хотите добиться меньшего хода тормозной ручки, шестигранник нужно вкрутить. Возможно, дело в неровном тормозном диске, который придется выравнивать.
5. Во время проведения робот не стоит переворачивать велосипед, чтобы избежать попадания воздуха в систему. Также не нажимайте ручку, если в системе нет масла, а ротор не стоит между тормозных колодок, иначе они сожмутся, после чего придется снимать калипер и разжимать тормозные колодки отверткой.
6. Когда все операции завершены, еще раз подтягиваем все болты. Проверяя роботу, внимательно следим, чтобы тормозной диск не перекашивался и не смещался во время нажатия на тормозную ручку.

РЕГУЛИРОВКА МЕХАНИЧЕСКОГО ДИСКОВОГО ТОРМОЗА

1. Поскольку механические дисковые тормоза более чувствительны к смещению оси колеса, болты или эксцентрики стоит затягивать непосредственно сидя на велосипеде или прижимая передний амортизатор. В противном случае в дальнейшем, совершая небольшие прыжки, при езде может появиться трение ротора о колодку.
2. Сильно прикручиваем переходник. Калипер устанавливаем, используя инструкции приведенные выше. Одну из колодок выдвигаем посредством вкручивания на пол оборота винта, что регулирует ее положение.
3. В тормозных системах Hayes, перед выполнением этой операции, нужно выкрутить блокирующий шестигранник, а после того, как вся настройка будет завершена, вернуть в исходное положение.
4. Аккуратно прижимаем калипер к ротору, чтобы его плоскость совпала с плоскостью неподвижной колодки.
5. Затем попеременно подтягиваем болты крепления калипера. Действия, приведенные выше, проводим с отсоединёнными рубашкой и тросиком. Следите за тем, чтобы плоскость колодки не сместилась относительно плоскости тормозного диска.
6. Затягиваем оба шестигранника и возвращаем регулировочный болт колодки в исходное положение.
7. После этого прокручиваем колесо, проверяя на наличие трения. Если трения нет, статичную колодку можно немного выдвинуть регулировочным болтом и наоборот.
8. Прижимаем подвижную колодку, подтягивая рычаг, к которому крепится тросик. Ротор при этом будет слегка смещаться к статичной колодке, но незначительно!
9. Ставим тросик и рубашку в нужном положении в рычаге, внешняя колодка должна быть прижатой. Слегка притягиваем соответствующий болт.
10. Аккуратно нажимаем на ручку тормоза до начала рабочего хода, от чего трос станет в нужное положение в рычаге. Крепление троса затягиваем и проверяем на наличие трения колодки. Немного закручиваем регулировку на ручке, если колодка трет и наоборот.

Тормоза нужно настраивать так, чтобы регулировка на ручке была выкручена минимально, потому, лучше поправить положение тросика на рычаге калипера. Так резьба ручек будет сохранена от повреждений.

https://youtube.com/watch?v=upgqenu0BNQ

Тормоза трактора ЮМЗ — устройство и схема

Тормоза трактора ЮМЗ предназначены для торможения и возможности выполнения трактором крутых поворотов. На тракторе устанавливаются колодочные или дисковые тормоза с педалями управления, расположенными на полу. Имеющиеся на тракторе два тормоза расположены снаружи по обеим сторонам задней части корпуса коробки передач и заднего моста.

Тормоза колодочного типа представляют собой тормозной барабан с приваренной к нему ступицей, насаженной на шлицевой конец ведущего вала, и затянутой на нем корончатой гайкой. Ведущий вал изготовлен как одно целое с шестерней, находящейся в зацеплении с ведомой шестерней конечной передачи, и вращается на двух подшипниках, установленных в стакане. Стакан размещен в расточке боковой стенка корпуса трансмиссии и прикреплен к нему вместе с диском тормоза четырьмя болтами. На диске смонтированы тормозные колодки с фрикционными накладками. Тормозные колодки установлены на опорные пальцы и разжимной кулачок и прижимаются к ним двумя пружинами. Опорные пальцы в свою очередь, опираются на регулировочный конус, ввернутый в нижнюю бобышку диска.

Схема устройство тормозов трактора ЮМЗ: а — колодочные; б — дисковые; 1 — регулировочный конус; 2 — барабан; 3 — ступица барабана; 4 — ведущий вал; 5 — корончатая гайка; 6 — валик; 7 — диск тормоза; 8 — рычаг управления; 9 и 11 — подшипники; 10 — стакан; 12 — шестерня; 13 — разжимной кулачок; 14 — ролик; 15 — тормозные колодки; 16 — фрикционные накладки; 17 — болт; 18 — опорные пальцы; 19 — пружина; 20 — промежуточный диск; 21 — вилка; 22 — тяга; 23 — кожух; 24 — шарик; 25 — соединительный диск.

Разжимной кулачок свободно установлен в отверстие валика, имеющего на выступающем наружу конце рычаг управления. Соприкосновение каждой колодки с кулачком происходит через два ролика.

Дисковые тормоза трактора ЮМЗ-6 представляют собой ведущий вал, на шлицевом конце которого расположены соединительные диски с фрикционными накладками. Между соединительными дисками находятся чугунные нажимные диски, имеющие с внутренней стороны наклонные лунки переменной глубины, в которых перемещаются шарики. Через тяги и вилку диски соединены с приводом тормозов. На наружном диаметре дисков имеются выступы, которые при торможении упираются в выступы кожуха. Диски между собой стянуты пружинами.

Что в итоге выбрать

Проведем аналогию с трансмиссионным вопросом: подыскивая лучшие задние переключатели для велосипеда , вы отталкиваетесь от характера езды. То есть дорогущую и сверхлегкую систему Shimano Deore XTR на походный байк никто не ставит, потому как по асфальту и легкой грунтовке обычной Deore хватает с головой.

Соблюдайте данный принцип и в вопросе с тормозами, а также в том, какой велосипед лучше, Стелс или Форвард . Для покатушек по парку в выходной день механика подойдет – привыкнуть к ней можно, длится этот процесс недолго. А вот на каждый день лучше взять гидравлику, ведь за ней превосходная отзывчивость.

В серьезной сфере применения комментарии излишни. Для велотуризма вы просто не купите байк дешевле 30 000 рублей, поскольку понятие «надежность» коррелирует с суммой не менее 500$. Поэтому здесь, как и в случае с серьезным кросс-кантрийным направлением, гидравлический тормоз – монополист.
