Сбои в работе велокомпьютера

В процессе работы велокомпьютера иногда могут возникать неполадки. Их принято делить на несколько групп:

  • Устройство не включается. Эта неполадка может возникать из-за перенагрева или из-за плохой работы батареек. Как правило, они очень быстро садятся, поэтому всегда возите с собой несколько новых деталей;
  • Расхождение реальных и отображаемых на экране показателей. Если вы заметили, что скорость на экране существенно расходится с реальной, выполните сброс настроек девайса или проверьте точность крепления магнита и сенсора;
  • Неконтролируемый сброс настроек. В этом случае нужно переустановить прошивку гаджета, если он работает на одной из мобильны ОС.

Если вам не удается самостоятельно устранить проблемы в работе велокомпьютера, обратитесь в сервисный центр. Возможно, неполадка заключается в аппаратной поломке.

Тематические видеоролики:

Богдан Вязовский

«Мы живем в обществе, где технологии являются очень важной частью бизнеса, нашей повседневной жизни. И все технологии начинаются с искр в чьей-то голове

Идея чего-то, чего раньше не существовало, но однажды будет изобретено, может изменить все. И эта деятельность, как правило, не очень хорошо поддерживается»

Настройка и основные показатели

Длина окружности колеса

Настройка велокомпьютера всегда начинается с ввода длины окружности колеса велосипеда. Именно от корректности этого значения будет зависеть точность измерений и расчётов устройства.

Длину окружности колеса можно измерить с помощью нитки, обернув её вокруг колеса, или портновского метра, но это не самый точный способ, так как при движении камера сжимается, и эффективная длина становится чуть меньше.

Точную длину окружности для конкретного велосипеда и велосипедиста измеряют с полной нагрузкой. Для этого достаточно пометить точку на покрышке, отметить её на полу или асфальте, проехать ровно оборот и измерить расстояние между двумя отмеченными точками.

Для быстрой настройки подходит таблица соответствий размеров колёс и длин окружностей:

Установка велокомпьютера на велосипед

Прежде чем начинать самостоятельную установку, нужно предварительно ознакомиться со всеми этапами монтажа. Так как если нарушить порядок монтажа, то измерения могут оказаться неточными. Монтаж осуществляется в три этапа:

  • монтаж крепежа для компьютера;
  • установка датчика и магнита;
  • крепление провода.

Постарайтесь четко следовать инструкциям, чтобы не повредить прибор.

Монтаж крепежа для компьютера

В 90% случаев микрокомпьютеры для велосипедов съемные. Лучше всего размещать этот гаджет в правой части руля, если вы правша. Соответственно, если вы владеете левой рукой лучше — то на левую часть.

Можно установить микрокомпьютер в другое место. Например, в центр или на выносе руля. Однако у таких мест есть существенный недостаток — во время движения взаимодействовать с прибором будет непросто.

Сама площадка для установки должна быть ровной и соответствовать размеру велокомпьютера. Можно использовать самую простую резиновую подложку под прибор. Благодаря ей он не будет скользить, а сама поверхность станет более ровной. Для крепления крепежа лучше использовать одноразовые жгуты.

Установка датчика и магнита

Магнит и датчик, который по-другому иногда называют геркон, являются одними из самых важных элементов компьютера. Вообще, геркон – это сенсор, который позволяет менять состояние электрической цепи. В инструкции, прилагаемой к прибору, он еще часто называется герметичный контакт.

Так как магнит и геркон обеспечивают правильность работы микрокомпьютера, то в процессе монтажа важно как можно точнее присоединить их. Эти детали крепятся только перпендикулярно к колесу

Устанавливать их лучше на расстоянии 9-12 см от колеса. Если прикрепить их на другом расстоянии, то они сломаются из-за центробежной силы.

Датчик крепиться при помощи жгутов и одного хомута. Монтировать его нужно на амортизационную вилку таким образом, чтобы геркон не мешал тормозам. Магнит крепится на спицы колеса. Постарайтесь установить датчик и магнит как можно ближе к друг другу.

Монтаж провода

Сложнее всего соединить компьютер с датчиком и магнитом при помощи провода. Провести его нужно так, чтобы он не мешал другим деталям. Сначала лучше замерить необходимую длину, учитывая погрешность в 5-6 см

Важно, чтобы после монтажа провод не был натянут, но при этом не болтался. Монтаж можно проводить только после закрепления контактов

Прокладывать шнур лучше одним из двух способов:

  • через рулевую колонку;
  • по тормозному тросу.

Проводить через рулевую колонку лучше, если велосипед стандартного типа. В этом случае шнур закрепляется жгутом. Однако в таком положении нельзя перекручивать руль, иначе провод сломается.

Если вы решили прикрепить провод к тормозному тросу, то лучше делать это при помощи черной изоленты, соединяя как можно плотнее с рамой велосипеда. Преимущество такого способа заключается в том, что провод не будет видно, и случайно задеть его не получится.

Измерение длины окружности колеса

Вводя размеры из таблицы, приложенной к спидометру, не удивляйтесь, что прибор будет немного врать. Но допустим, что вы взяли измерительную ленту и точно промеряли окружность колеса. Есть еще один фактор, который вносит искажение показаний.

Шина проминается под ездоком, из-за чего фактическая длина окружности окажется меньше, чем та, которую вы намеряете сантиметром. Если вы ездите на горном велосипеде с подспущенными для лучшего сцепления колесами, то скорость на велокомпьютере будет завышаться.

Друзья, кому важна самая высокая точность, есть только один способ:

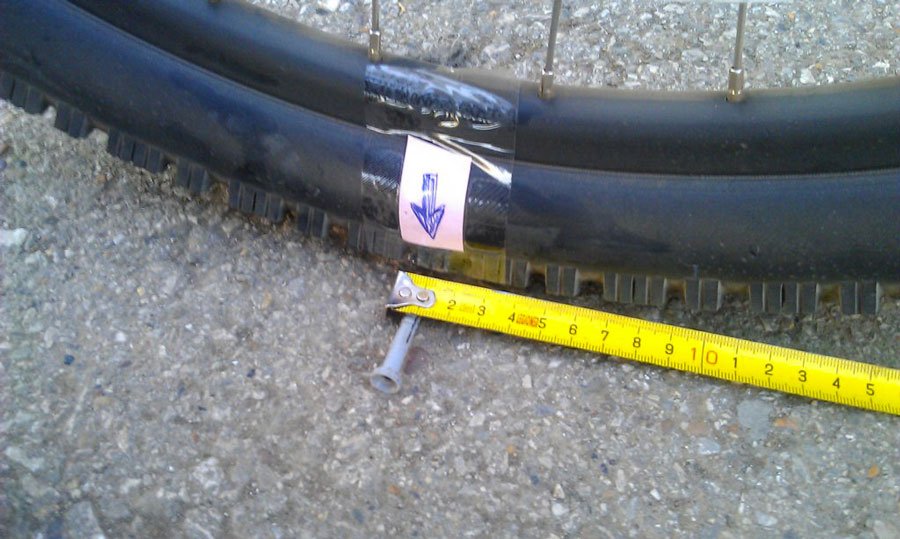

Возьмите мел и начертите тонкую линию поперек покрышки, сядьте на велосипед и проедьтесь несколько метров. На асфальте отпечатаются четкие отпечатки от мела, расстояние между ними и будет самой точной длиной окружности.

___________________________

Нужна ли вам такая точность — решайте сами. Я уже переболел всеми этими скоростями и километражами. Последние года два на моих велосипедах нет вообще никакого спидометра, это даже как-то успокаивает. Я примерно представляю, с какой скоростью еду, и как ни странно, могу определить пройденное расстояние с погрешностью не более 10%.

Износ цепи проверяю калибром, техобслуживание провожу не по километражу, а по настроению/проблемам. Так что в моей схеме велокомп вроде как бы и лишний.

Но для начинающих велосипедистов измерительные приборы, такие как спидометр, датчик каденса и пульсометр — крайне важные вещи. Чем больше информации вы получаете, тем более эффективно можно составить планы на покатушки и быстрее получить результаты.

Читать также:

  • Какой фирмы выбрать велосипед
  • Симптомы солнечного удара и первая помощь
  • Что такое велосипедный петух

Сказать спасибо за статью можно репостом в Фейсбуке или Вконтакте:

Как установить велокомпьютер

Установка крепежной площадки

Для начала необходимо установить крепёжную площадку – компактную панель, имеющую два контакта вместе с замком для закрепления компьютера. Крепление площадки осуществляется ближе к стандартным участкам:

  • Вынос руля. Наиболее благоприятное место для крупного велокомпьютера, который имеет большой экран и несколько кнопок управления.
  • Центральная часть руля – оптимальное и абсолютно безопасное место для размещения велокомпьютера.
  • Края грипсов или верхняя часть манеток используются для крепления преимущественно фанатами гаджетов. Близкое расположение устройства к рукам позволяет легко управлять кнопками, сохраняя при этом стандартное положение.

Для крепления площадки зачастую применяются одноразовые жгутики, требующие весьма крепкого затягивания. Когда производится съём или установка велокомпьютера, существенная нагрузка производится непосредственно на площадку. Чтобы обеспечить более сильную фиксацию жгутов, используется резиновая подложка. Тогда пластик не будет скользить по гладкой металлической поверхности велосипеда.

Лучшие статьи :  В чем польза от подтягиваний параллельным хватом

Устанавливаем датчик и магнит

Со статьей читают

Карвинговая техника катания на сноуборде

закрыть
открыть
x

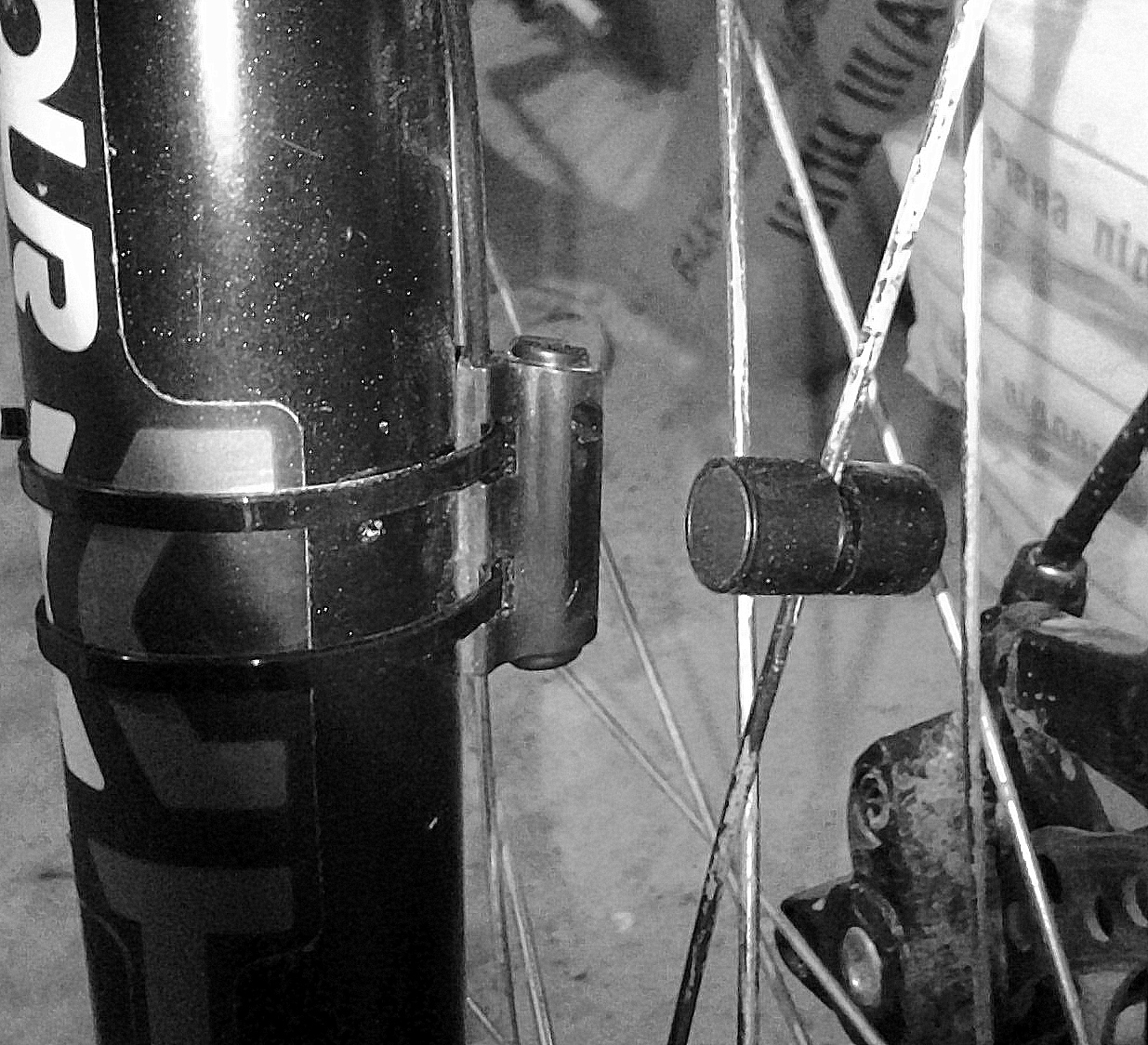

С особым вниманием следует отнестись к установке магнита и геркона (сенсора). Погрешности здесь недопустимы

Оптимальное расстояние между всей системой и осью колеса – 7–12 см. Соблюдение этих параметров не позволит центробежной силе сбить магнит.

Установка геркона в сочетании с подходящими проводами производится прямо на амортизационную вилку жгутиками либо металлическими хомутками. Геркон должен быть перпендикулярен вращению колеса. При определённой сноровке можно добиться идеального варианта – геркон размещают в перпендикулярном положении по отношению к оси магнита в непосредственной близости от него.

После установки сенсора, закрепляем на спице магнит. С абсолютной точностью сверяем расстояние от геркона до магнита, которое не должно превышать 2 мм. Учитывая дальнейшую силу вибрации колеса, затягиваем магнит по максимуму.

В отдельных случаях установка сенсора и магнита производится на заднее колесо, где крепление выполняется несколько проще. Основной акцент делается на правильном подгоне длины жгутов, чтобы вибрация не привела к сползанию сенсора или потере контакта.

Размещаем провод. Аккуратное размещение провода имеет довольно эстетичный вид, а также позволяет избежать ненужных проблем: задевания соседних механизмов, создания помех при ремонте и эксплуатации, перетирания под нагрузкой.

Определяем длину провода следующим образом: не нагружая вилку, проводим провод к устройству с запасом длины на 10–15 процентов. Закрепляем контакты и отрезаем излишек. Можно приступать к монтажу одним из способов:

  • По рулевой колонке. Крепление провода выполняется на жгутики, оставляя небольшой напуск в области рамы.
  • По тросику тормоза. Здесь уместно сделать напуски самого тросика. При условии замены жгутиков изолентой, получится скрыть все провода. Не стоит обматывать тросики проводом, иначе испортится вид и усложнится демонтаж в дальнейшем.

Установка велокомпьютера беспроводной вариации выполняется гораздо проще. Если геркон и излучатель совмещены в одном корпусе, остаётся лишь проложить провод между ними.

Настройка деталей Sunding велокомпьютера Nosd 563b

Размер колеса

Включив велокомпьютер, будет видно, что высветилось «2060» с мигающей двойкой. Из списка выбирают подходящую длину окружности колеса. Для определения нужного варианта, нажмите левую кнопку, сохранения — правую. Скорость км/ч определяется клавишей справа.

Режимы км/ч и м/ч

Для определения нужной скорости, нажмите правую кнопку. Левая нажимается тогда, когда велосипедист готов отправиться в путь. Можно отменить действие и зайти в режим часов. Для этого предназначена кнопка слева.

Режим часов

Осуществив вышеперечисленные шаги, для определения 12h/24h, удерживайте левую кнопку в разделе часов 3 секунды. Потом нужно нажать здесь же, только без удержания. Правая кнопка предназначена для установки времени. Нажав клавишу слева, в окне, которое мигает, выбирается точное время.

Нажмите правую кнопку для определения количества минут. Во время возникшего мигания, левую клавишу, чтобы выбрать цифры. За спидометр отвечает правая кнопка. На неё нужно нажать в конце.

Запоминание данных о последней поездке в режиме odo

Чтобы зафиксировать информацию о последнем расстоянии, 2 сек. удерживайте левую кнопку в режиме odo. Высветится «0000.0». Выбирается нужное значение после начала мигания, с помощью клавиши справа. Последнее действие — нажимается кнопка с левой стороны, для сохранения изменений. Если батарейка была заменена, то вводятся последние данные, равные тем, что были до того, как её вставили.

Общий пробег велосипеда. Удаление последних данных

Обе клавиши 3 секунды удерживаются вместе. Вся последняя информация сотрется. Это пробег и длина окружности колеса*. Время не поменяется.

Спидометр для обработки данных за текущую поездку. Средняя скорость и настоящая — отличия.

Основа расчётов спидометра — средняя скорость. Знаки «+» и «-» всплывают по дороге. Это настоящая скорость, точнее, насколько она отличается от средней. Информацию о настоящей скорости всегда можно увидеть. Максимальная зафиксированная скорость может достигать не более 99,9 км/час при точности + / 0,1 км/час.

Расстояние за текущую поездку

Длина пути (0.001 — 99999 км) высвечивается на экране. Начиная работу, нажмите левую кнопку. Информация (0 — 9999 км) будет отображаться внизу. Аннулирование всех итоговых цифр происходит, если зажимать левую кнопку.

Запоминание максимальной скорости за текущую поездку

Чтобы произвести это действие, необходимо нажать левую кнопку. Аннулирование всех цифр производится также, как и подсчёт расстояния за текущую поездку.

Средняя скорость за текущую поездку

Чтобы перейти в данное окно, необходимо нажать на левую кнопку. Аннулирование всех цифр производится также, как и подсчёт расстояния за текущую поездку.

Полное время текущей поездки

Чтобы перейти в данное окно, необходимо нажать на левую кнопку. Расчёты за текущую поездку не учитывают остановки. Промежуток варьируется от 0:00:00 до 9:59:59. Аннулирование всех цифр производится таким же способом, как и в приложении подсчёта расстояния за текущую поездку.

Чтобы перейти в данную функцию, нажмите левую кнопку. Начнут высвечиваться результаты времени и скорости, каждый по 4 секунды. Чтобы установить время, нажмите правую кнопку.

Экран темнеет после 5 минут отсутствия использования велокомпьютера. Время будет видно в любой ситуации.

Заморозка информации за текущую поездку

Заморозка данных происходит при нажатии на левую кнопку. Высветится мигающее время пройденной дороги. Нажав правую кнопку, увидите переход на другие функции. За отмену заморозки отвечает левая клавиша.

Основные этапы установки

В целом, установить велокомпьютер самостоятельно может каждый. Главное – не торопиться, а последовательно выполнять все действия и не спешить. Процесс установки велокомпьютера можно условно разделить на несколько этапов.

Чтобы все сделать правильно, следует подробно описать каждый из вышеуказанных моментов. На самом деле установить электронный спидометр на велосипед не так сложно, как кажется на первый взгляд. Тем более, что в комплекте к прибору прилагается подробная инструкция с картинками. Если же вы являетесь счастливым обладателем велокомпьютера, купленного на Алиэкспресс, то пошаговая инструкция вам будет кстати.

Установка крепежной площадки

Возможные варианты размещения:

  • на выносе;
  • по центру;
  • на грипсах.

Наиболее распространенное место для крепления – центральная часть рулевого узла. Закреплять велокомпьютер с большим монитором практичней на выносе, но при этом дискомфорт будет ощущаться при переноске велосипеда. На краю грипсы дисплей можно нечаянно зацепить рукой. Но большинство велосипедистов предпочитает именно это место, поскольку так легче управлять прибором и следить за поступающей информацией по ходу движения.

Для надежного крепления используют специальные жгуты, находящиеся в комплекте с устройством. Можно также установить дополнительную резиновую подкладку, предотвращающую скольжение площадки и падение велокомпьютера.

Установка магнита

Это очень важный и ответственный этап, поскольку от правильности выполнения всех действий зависит работоспособность велокомпьютера и достоверность транслируемой им информации. Систему нужно установить на расстоянии около 100 мм от оси колеса. Датчик крепят на вилку как можно ближе к втулке и фиксируют хомутом так, чтобы он был повернут к магниту. Магнит закрепляют на спице. Его следует затягивать до упора, чтобы по ходу движения он не мог сместиться в сторону или оторваться.

Прокладка провода

Не менее ответственный этап, от которого также зависит правильная работа велокомпьютера. Провода необходимо расположить и подключить так, чтобы они не мешали во время движения или ремонта. Они должны лежать достаточно свободно, без изломов и перегибов. Алгоритм прокладки выглядит следующим образом:

  1. Определиться с длиной: расстояние от вилки до основного блока с монитором (без натяжения) + 10% для запаса.
  2. Теперь необходимо завинтить контакты на площадке блока.
  3. Остается лишь проложить провод по рулевой колонке или по тормозному тросику.

Пуская провод по рулевой колонке, следует обязательно делать небольшой напуск в области велосипедной рамы, чтобы шнур не рвался при сильном повороте руля. Крепить провод желательно с помощью жгутов. Прокладка провода по тормозному пути – наиболее предпочитаемый вариант, поскольку в данном случае уже учтены все напуски. Оборачивать провод вокруг троса нежелательно, но некоторые велосипедисты делают это ради эстетичности и надежности. В данном случае закрепить провод можно обычной изолентой.

Об устройстве

Велокомпьютер представляет собой устройство, состоящее из нескольких частей. Принцип действия прост: на спицу колеса крепится магнит, который передаёт информацию о вращении колеса на сам компьютер. Тот делает подсчёты, исходя из ранее введённых в память данных. Различают два типа устройств, каждый из которых имеет свои преимущества и недостатки.

Лучшие статьи :  Велосипеды БМВ

Проводные велокомпьютеры

Устройство состоит из магнита и считывающего устройства, которые соединяются между собой проводом. К преимуществам относят высокую точность измерений и экономный расход заряда аккумуляторов сенсора. В среднем проводное устройство требует смены батарейки раз в полгода. И также из преимуществ стоит отметить доступную цену. Что же касается недостатков, то велосипедисты причисляют к ним неэстетичность соединительного провода.

Беспроводные велокомпьютеры

Отличаются от предыдущего варианта исключительно отсутствием провода, передача данных происходит посредством радиоканала. С одной стороны, отсутствующий провод добавляет удобства в использовании, так как нет возможности его задеть и повредить. С другой, при выборе беспроводного велокомпьютера стоит учитывать наличие сторонних радиопомех (особенно в городских условиях) и частую смену батареек питания. Цена беспроводного измерителя выше.

А также существуют так называемые портативные устройства, которые выполняются в виде наручных часов и прочих подобных гаджетов

Они удобны тем, что не требуют крепления, но при этом не пользуются большим спросом по причине того, что отвлекают внимание от дороги в то время, когда необходимо посмотреть результаты

Настройка велокомпьютера

Первое, с чего должна начинаться настройка велокомпьютера – определение размеров (окружности) колеса. Это значение напрямую влияет на корректность измерений и расчетов устройства.

Существует два способа вычислить окружность колеса:

  1. Классический. Для измерения используется нитка, обернутая вокруг колеса. Метод предполагает небольшие погрешности, потому что во время движения камера сжимается под действием давления.
  2. Полная нагрузка колеса. Для этого рисуется две точки. Одна на покрышке, другая – на дороге. Владелец проезжает один оборот, после чего измеряется расстояние между точками.

Для настройки некоторых моделей велокомпьютеров необходимо знать только размер колеса, без расчета длины. Внимательно изучите инструкцию.

Для упрощения настройки ниже представлена таблица соотношения маркировки и длины окружности:

Маркировка 16”х1,5” 16”х2.0” 6”x1.95” 20”x1-1/4” 26”x1.0” 24”x1.9” 26”x1.5” 26”x1,75
Длина окружности в мм 1206 1253 1257 1618 1913 1916 1953 2035
Маркировка 26”x2.0” 700cx20мм 26”x2.25” 700c x 23 26”x2.3” 27”x1-1/8 700c x 32мм 27”x1-1/4”
Длина окружности 2074 2074 2115 2105 2135 2155 2155 2161

Для того чтобы компьютер точно показывал результаты, рекомендуется использовать следующую формулу:

L1=L*S1/S, где:

L1 – скорректированная длина;

L – заданный размер окружности колеса;

S – расстояние, показанное на велокомпьютере, которое проехал пользователь;

S1 – дистанция, измеренная владельцем самостоятельно. Например, круг стадиона или прямая трасса.

Пример:

Имеется круг, равный 300 метров. Пользователь проезжает дистанцию с включенным устройством. Велокомпьютер выдал пройденное расстояние, равное 305 метров. Подставляем параметры в формулу и получаем скорректированное значение.

Велокомпьютер: краткая характеристика

Велосипедный компьютер – это устройство, которое дает ответы на 3 популярных вопроса:

  1. С какой скоростью я еду?
  2. Какое расстояние я уже проехал?
  3. Сколько времени потрачено на поездку?

Помимо этого, некоторые велокомпьютеры отображают и другие параметры (температура воздуха и атмосферное давление, количество потраченных калорий и т.д.), а продвинутые модели оснащены функцией GPS, что позволяет загружать карты маршрутов.

Велокомпьютеры делятся на две категории:

  1. проводные;
  2. беспроводные.

Разумеется, главное отличие между ними – способ передачи информации. Беспроводные модели передают сигнал посредством радиоканала. Разберемся в том, как правильно установить велокомпьютер на велосипед и настроить спидометр в соответствии с моделью устройства.

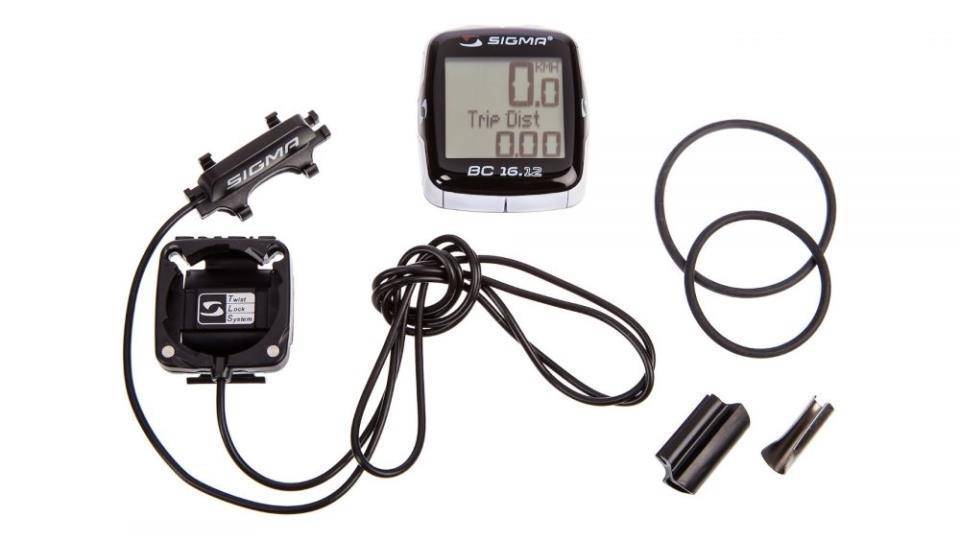

Как правило, все необходимое для монтажа идет в комплекте с оборудованием. Это стяжки или резинки, двусторонний скотч, а также подробная инструкция по установке велокомпьютера. Если вы купили б/у спидометр или приобрели устройство в небезызвестном китайском магазине, то пошаговое руководство о том, как поставить спидометр на велосипед, вам точно не помешает. Поэтому мы решили подробно рассказать о том, как установить и настроить проводной велосипедный спидометр. Данное руководство подходит также и для велосипеда sb 318.

Настройка

Для настройки потребуется замерить окружность колеса. Это можно сделать двумя способами:

  1. Колесо оборачивается нитью, после чего замеряется её длина.
  2. На колесо наносят отметку, такая же наносится на дорожное покрытие. Медленно катя велосипед вперёд, стоит сделать полный его оборот. Расстояние от точки старта до точки финиша замеряется, и получается необходимая величина.

Далее, полученные данные вводятся в компьютер, дополнительно задаётся время и т. д. На этом вопрос, как настроить велокомпьютер, можно считать исчерпанным. Однако в процессе эксплуатации может потребоваться дополнительная настройка, связанная с неполадками.

Установка деталей велокомпьютера на электровелосипед.

Установка деталей велокомпьютера на электровелосипед не составляет особого труда, нужно проявить лишь аккуратность и терпение.

Первым делом, необходимо предварительно закрепить герконовый датчик (магнит) в виде цилиндрического столбика на внешней спице переднего колеса. Датчик крепится с помощью винта на нем, таким образом чтобы Вы могли перемещать датчик с небольшим усилием по спице при выборе нужного положения.

При этом, торец датчика, с магнитной частью должен быть обращен к считывающему устройству, который предстоит закрепить на вилке.

Считывающее (неподвижное) устройство велокомпьютера установливается на внутреннюю часть стойки (пера) передней вилки электровелосипеда с помощью липучки и дополнительного крепления с помощью двух пластиковых хомутиков.

При наличии дискового тормоза на переднем колесе, считывающее устройство лучше устанавливить на стойку вилки, противоположную от тормозного диска.

При выборе места крепления считывающего устройства, необходимо исходить из того, что расстояние между торцом датчика и считывающим устройством при вращении колеса должно быть в пределах 0,2-0,3 cм (при этом торец датчика должен перемещаться напротив центральной части считывающего устройства).

Выставив расстояние в пределах 0,2 — 0,3 мм, далее необходимо окончательно закрепить датчик на спице и считывающее устройство на вилке. При этом, при окончательном стягивании крепежных пластиковых хомутов на считывающем устройстве и крепежного винта на датчике, расстояние между считывающим устройством и датчиком должно увеличиться до 0,5-1,0 мм. Это и будет правильное рабочее расстояние между датчиком и считывающим устройством для велокомпьютера SunDDING.

Дисплей велокомпьютера лучше установить ближе к центру руля. Крепежная площадка дисплея крепится с помощью липучки и дополнительно крепится с помощью двух пластиковых хомутиков.

Перед креплением крепежной площадки дисплея на руле, целесообразно предварительно проложить провод от считывающего устройства к дисплею велокомпьютера таким образом, чтобы при любых поворотах руля, данный провод оставался свободным и без натяжения. Далее провод от считывающего устройства дополнительно крепится с помощью гибких пластиковых хомутиков в нужных местах.

Фиксируем дисплей велокомпьютера на крепежной площадке.

Операция по установке велокомпьютера на электровелосипед закончена.

Если перед этим Вы установили все правильно, то велокомпьютер начнет выдавать показания при вращении переднего колеса электровелосипеда.

Вот такая увесистая инструкция по установке велокопьютера SunDING.

Инструкция по установке длины оборота колеса

Очень важно правильно вычислить длину одного оборота колеса. Я рекомендую сделать это так

Накачайте колесо до рабочего давления (при котором вы будете ездить). Нанесите мелом или легко смываемой краской (или другим веществом, способным оставлять следы) по центру покрышки переднего колеса небольшую поперечную полоску или точку. Садитесь на велосипед и проедьте строго по прямой такое расстояние, чтобы колесо оставило две метки от нанесенного вами вещества. Желательно, чтобы вас кто-нибудь придерживал. Или можете сделать это самостоятельно, прокатив велосипед по прямой, прикладывая усилие на переднее колесо (как будто вы сидите на нем). Это нужно для того, чтобы давление на покрышку соответствовало реальному при ваших поездках. Затем останется рулеткой измерить расстояние между двумя оставленными точками и ввести его в компьютер (в миллиметрах).

Источник

Настройка велокомпьютера

На экране велосипедного компьютера можно увидеть следующие показатели:

  1. SPD или Speed – скорость велосипеда в данный момент. Отображается в километрах или милях.
  2. AVG – средний показатель скорости.
  3. Time – время в пути (не считается при простое). Также здесь может отображаться время дня.
  4. DST – пройденный путь в километрах. Обнулять необходимо самостоятельно.
  5. ODO – общая дистанция за все время использования велокомпьютера. Может быть сброшена только при удалении прочих настроек.

Будет полезным! Также на экране обычно показана температура окружающей среды в градусах Цельсия или по Фаренгейту.

Длина окружности колеса

Основная настройка устройства заключается в том, чтобы ввести длину окружности колеса. Проще всего для этого воспользоваться таблицей размеров колес для велокомпьютера. Она часто представлена в инструкции к прибору и выглядит следующим образом:

Лучшие статьи :  Почему не нужно покупать советские велосипеды в 2020 году

Для получения длины необходимо знать диаметр колеса и ширину покрышки, например, 26х1,95. Эта информация указана на боковой стороне колеса.

Если производить измерение самостоятельно, то не будет учтена ширина резины, а, соответственно, и ее высота. Для ручного подсчета следует умножить диаметр колеса на число Пи (3,14). Либо отметить на колесе точку и проехаться им по рулетке, предварительно усевшись на сидение. Когда точка окажется в исходном положении относительно земли, это и будет длина окружности, причем максимально точная.

Вводится показатель при помощи физических кнопок на велокомпьютере, обычно одна отвечает за вход в режим настроек и переключение между параметрами, а вторая используется для ввода данных или смены режима (например, с километров на мили).

Первоначальная настройка

Дополнительно на велокомпьютере устанавливается вариант отображения температуры окружающей среды, вводится вес велосипедиста, время.

Чтобы попасть в первоначальные настройки, может использоваться комбинация кнопок. В качестве примера, как настроить спидометр на велосипеде и ввести остальные параметры, рассмотрим модель West Biking:

  1. Для входа в меню первоначальной настройки следует зажать правую и центральную клавиши.
  2. Отобразится экран с выбором единиц измерения – правой кнопкой переключаются километры (KM) и мили (M).

Далее вводится длина окружности колеса. Рассматриваемый велокомпьютер поддерживает использование на двух байках, поэтому в нем будет два экрана для ввода цифры. Переключение между строками – центральная кнопка, измерение цифры – правая.

Затем необходимо ввести свой вес.


Также велокомпьютер обладает функцией сигнала о необходимости проведения ТО. Пользователь может выбрать километраж для его срабатывания.

После базовой настройки на экране отобразятся показатели: текущая скорость, общее расстояние, температура и время. Чтобы посмотреть другие данные, нужно нажать правую кнопку. На втором столе будет видна суточная информация: максимальная скорость, пройденная дистанция, количество калорий и время в пути.

При смене батарейки сбрасываются только суточные показатели, общий километраж, а также остальные параметры сохраняются.

Этапы установки

Установка крепёжной площадки

Вряд ли сейчас можно найти устройство, стационарно устанавливающееся на велосипед. Все продающиеся модели съёмные. Потому установка велокомпьютера – это, в первую очередь, установка крепёжной площадки – небольшой панели с двумя контактами и замком для закрепления велокомпьютера.

Крепёжная площадка на центральной части руля

Обычно площадка размещается в нескольких стандартных точках:

  • На выносе руля – особенно востребованное место, если велокомпьютер крупный, с большим экраном и несколькими кнопками управления. Минусы этого места – будет легко задеть площадку при переноске или падении, а также на вынос обычно ставится крепление для мобильного телефона или навигатора.
  • На центральной части руля – самое комфортное размещение. Руль ближе к центру обычно не занят, велокомпьютер здесь в безопасности. Его сложно случайно задеть или разбить.
  • На крае грипсы или поверх манеток – два места, которые любят фанаты гаджетов: недалеко от рук, кнопками удобно управлять, не убирая руку, из стандартного положения. Минус в том, что устройство при таком размещении может нечаянно задеваться.

Площадка крепится чаще всего с помощью одноразовых жгутов, которые затягиваются максимально сильно, потому что при установке и снятии компьютера на неё будет серьёзная нагрузка. Рекомендуется усилить жгуты небольшой резиновой подложкой. Это исключит скольжение пластика по гладкому металлу.

Установка датчика и магнита

Наибольшего внимания требует установка магнита и сенсора (геркона). Здесь важна максимальная точность. Всю систему следует размещать на расстоянии 7-12 см от оси колеса, чтобы центробежная сила не сбивала магнит. Сторона размещения геркона и магнита важна только при использовании дисковых тормозов, устанавливать которые следует с обратной от диска стороны.

Сенсор с подходящими проводами устанавливается с помощью жгутиков или металлического хомутка на ногу амортизационной вилки строго перпендикулярно плоскости вращения колеса. В идеале, геркон (герметичный контакт, замыкается при поднесении магнита, на чём и основано его срабатывание) должен быть перпендикулярен оси магнита в ближайшей к нему точке, но добиться этого, учитывая угол отклонения спицы, очень сложно.

Далее магнит закрепляется на спице. Устанавливать его надо уже после сенсора, точно сверяясь, чтобы расстояние между герконом и магнитом не превышало пары миллиметров при в самой ближней точке. Магнит затягивается максимально сильно, до упора, так как на него будет воздействовать вся вибрация колеса.

Очень редко сенсор и магнит устанавливаются на заднее колесо. В этом случае крепление ещё проще, главное – правильно подогнать длину жгутиков, иначе при вибрации сенсор будет сползать и контакт теряться.

Размещение провода

Самая трудоёмкая часть – размещение провода. Неаккуратно проложенный провод будет не только портить внешний вид велосипеда, но и со временем может стать проблемой. Станет задевать соседние механизмы, мешать при ремонте и обслуживании, перетираться под нагрузкой.

В первую очередь, следует определить необходимую длину провода: без нагрузки на вилку провести провод до велокомпьютера и, добавив 10-15% длины на погрешность, отрезать лишнее. После закрепления контактов (обычно на крепёжной площадке контакты просто завинчиваются с обратной стороны) начать монтаж.

Велокомпьютер с незакреплённым проводом

Есть два пути прокладывания провода:

1. По рулевой колонке.

Это удобный для простых велосипедов и лёгкий способ, при котором провод крепится на жгутики, главное – не забыть сделать напуск в зоне рамы. На практике такой способ крепления предпочитают в «дворовых» мастерских. Он приводит к повреждению провода из-за перекручивания руля.

2. По тросику тормоза.

Таким образом используются напуски тросика, а если применить не жгутики, а простую изоленту, то визуально никаких проводов не будет видно. Нет необходимости оборачивать провод вокруг тросика. Это визуально увеличит его и при демонтаже доставит проблем.

В случае беспроводного типа связи установка велокомпьютера на велосипед максимально упрощена. Может понадобится только проложить провод от геркона до излучателя, если они выполнены не в едином корпусе.

Стоимостные параметры

Цена велокомпьютера находится в прямой зависимости от тех функций, которыми наделен прибор. Именно поэтому стоит определиться с необходимостью каждой выдаваемой устройством информации. Большинству велосипедистов вполне хватает стандартных функций. Подумайте, стоит ли переплачивать за второстепенные приложения.

Практика показывает, что из всех моделей потребители предпочитают те, которые максимально точно отображают полученную информацию, просты при установке и в управлении

Немаловажно наличие ударопрочного и влагозащитного корпуса, а также подсветки для темного времени суток

Возможные проблемы

Иногда у велокомпьютеров случаются сбои. Их достаточно легко диагностировать и исправить. Распространено два вида проблем:

  1. Устройство не включаются;
  2. Недостоверные данные о скорости.

В первомслучае проблема кроется в батарейках. Их заряд истощается достаточно быстро, из-за чего требуется частная замена. Во многих бюджетных моделях после истощения элемента питания параметры сбиваются на базовые значения.

Вторая проблема говорит о том, что магнит и датчик установлены неправильно. Во время поездки возникают вибрации в колесах, из-за чего магнит двигается. Это мешает сенсору считать точные данные.

Для решения проблемы достаточно приподнять колесо и проследить за велокомпьютером, проводя магнит около сенсора. Если датчик считывает информацию через раз, то магнит необходимо поправить.

Если проблема возникает во время поездки, а в статичном состоянии все в порядке, то проблема кроется в проводе. Его нужно изучить и в случае обнаружения проблемы починить или заменить.

Как работает велокомпьютер

Принцип работы прост — на ногу вилки прикрепляется датчик — геркон, а на спицу магнит. Каждый раз, когда при движении колеса магнит проходит мимо датчика, компьютер фиксирует один оборот.

Таким образом, если длина окружности колеса известна, то вычислить скорость и расстояние не составит проблем. Более продвинутые модели могут измерять скорость при помощи встроенного GPS датчика, но об этом дальше.

Как устроен велокомпьютер:

  • Основной блок. Выглядит как электронные часы, крепящиеся на руль, работает от батарейки;
  • Датчик колеса. Датчиком служит геркон или датчик Холла, закреплённый на вилке и возбуждаемый магнитом, установленным на спице колеса;
  • Датчик каденса. Дополнительное устройство, которое крепится к раме, а магнит ставится на шатун.
  • Провод для передачи данных (в проводных моделях).
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
