Для чего ставят суппорт на велосипед и как его настраивают

Содержание

Устройство и принцип работы

Разница между принципами работы дисковых и механических тормозов – несущественна. Но, отличия в их устройстве все же есть. Рассмотрим поэтапно, начиная с механического типа, который устроен следующим образом:

  1. Ручка тормоза. Ее фиксируют на руле, для удобства выжима, при помощи хомута. Она предназначена для передачи усилия на тормозные колодки, приведения их в действие.
  2. Регулятор троса с контргайкой. Первый элемент служит регулирующим устройством, обеспечивающим ограничение натяжения троса. Второй – для фиксации самого регулятора.
  3. Регулятор тормозной ручки, предназначенный для определения удобного расстояния до руля.
  4. Рубашка троса – защита его от загрязнений, механических повреждений.
  5. Для фиксации троса используется зажим в виде болта, с возможностью регулировки
  6. Механизм, который позволяет привести в движение трос, при нажатии на него, называется калипер. Его действие не возможно без тормозных колодок – резиновых или металлических фрагментов, обеспечивающих плотное зажатие диска.
  7. Непосредственно диск (ротор). Он фиксируется на втулке колеса.

На рисунках 1 и 2 изображены схематически все вышеперечисленные детали.

Рисунок №1: устройство тормозов на велосипеде

Рисунок №2: внешний вид ручки тормоза с основными элементами

Замена тормозных колодок

Плохая работа дисковых гидравлических тормозов может быть обусловлена следующими причинами:

  • повреждение или загрязнение гидролинии или попадание внутрь ее воздуха;
  • полное истирание тормозных колодок;
  • загрязнение колодок или диска.

В первом случае требуется замена гидролинии или прокачка гидравлического тормоза, со вторым и третьим случаем разобраться проще.

Во-первых, внимательно осмотрите тормозные колодки. Все производители прописывают их минимальную толщину, при которой эффективность торможения не снижается. Кстати, неравномерность истирания левой и правой колодок говорит о том, что ротор не отцентрирован относительно калипера.

По мере истирания колодок клапаны придвигаются ближе к ротору, поэтому перед установкой новых колодок следует их слегка раздвинуть и заново отрегулировать их положение. Вся процедура замены состоит из следующей последовательности шагов: 1. Установите велосипед на ремонтный стенд и снимите колесо.

2. Удалите стопорное кольцо и выкрутите крепежный болт.

3. Вытащите старые колодки по направлению от оси втулки колеса. Запомните расположение возвратной пружины между колодками – она разжимает их после окончания торможения.

4. Тщательно очистите поверхность клапанов и внутренность калипера. Используйте специальную техническую ткань, не оставляющую ворсинок, и мягкий очиститель, например, изопропиловый спирт.

5. При помощи пластикового рычага, например, монтажки для замены камер, вдавите оба клапана в калипер. Чтобы правильно установить клапан, нужно надавливать на его центр, а не на край.

6. Установите между новыми колодками возвратную пружину и вставьте их в машинку.

7. Закрутите крепежный болт и установите стопорное кольцо.

8. Почистите тормозной диск и поставьте на место колесо. Проверьте правильность расположения ротора, колодок и работоспособность всей системы.

Новые колодки могут потребовать период «адаптации», поэтому в первое время обновленными тормозами следует пользоваться аккуратно.

В заключение следует сказать, что всю работу следует проделывать чистыми руками. Также, чтобы тормоза меньше загрязнялись, следует закрывать их при смазке цепи. При комплексном обслуживании велосипеда тормозная система ремонтируется в последнюю очередь.

КАК НАСТРОИТЬ ДИСКОВЫЕ ТОРМОЗА НА ВЕЛОСИПЕДЕ: ИНСТРУКЦИЯ

Настройка дисковых тормозов на велосипеде не есть сложным процессом. Сейчас сами в этом убедитесь. Давайте выясним, как настроить дисковые тормоза на велосипеде самостоятельно, не обращаясь за помощью к специалистам:

  1. Закрепив колесо, следует отцентровать калипер по отношению к ротору посредством подбирания и установки между креплениями на раме и калипера шайб различной толщины, что есть в комплекте.
  2. Положение калипера изменяется от того, насколько сильно затягиваешь болты. Соответственно толщину и количество шайб нужно будет подбирать до доли миллиметра.
  3. В случае, когда ротор соприкасается с обеими колодками и происходит трение, колодки нужно развести. Для этого, слегка выкрутите специальный шестигранник на калипере, при этом тормоза станут срабатывать позже.
  4. Если вы хотите добиться меньшего хода тормозной ручки, шестигранник нужно вкрутить. Возможно, дело в неровном тормозном диске, который придется выравнивать.
  5. Во время проведения робот не стоит переворачивать велосипед, чтобы избежать попадания воздуха в систему. Также не нажимайте ручку, если в системе нет масла, а ротор не стоит между тормозных колодок, иначе они сожмутся, после чего придется снимать калипер и разжимать тормозные колодки отверткой.
  6. Когда все операции завершены, еще раз подтягиваем все болты. Проверяя роботу, внимательно следим, чтобы тормозной диск не перекашивался и не смещался во время нажатия на тормозную ручку.

РЕГУЛИРОВКА МЕХАНИЧЕСКОГО ДИСКОВОГО ТОРМОЗА

  1. Поскольку механические дисковые тормоза более чувствительны к смещению оси колеса, болты или эксцентрики стоит затягивать непосредственно сидя на велосипеде или прижимая передний амортизатор. В противном случае в дальнейшем, совершая небольшие прыжки, при езде может появиться трение ротора о колодку.
  2. Сильно прикручиваем переходник. Калипер устанавливаем, используя инструкции приведенные выше. Одну из колодок выдвигаем посредством вкручивания на пол оборота винта, что регулирует ее положение.
  3. В тормозных системах Hayes, перед выполнением этой операции, нужно выкрутить блокирующий шестигранник, а после того, как вся настройка будет завершена, вернуть в исходное положение.
  4. Аккуратно прижимаем калипер к ротору, чтобы его плоскость совпала с плоскостью неподвижной колодки.
  5. Затем попеременно подтягиваем болты крепления калипера. Действия, приведенные выше, проводим с отсоединёнными рубашкой и тросиком. Следите за тем, чтобы плоскость колодки не сместилась относительно плоскости тормозного диска.
  6. Затягиваем оба шестигранника и возвращаем регулировочный болт колодки в исходное положение.
  7. После этого прокручиваем колесо, проверяя на наличие трения. Если трения нет, статичную колодку можно немного выдвинуть регулировочным болтом и наоборот.
  8. Прижимаем подвижную колодку, подтягивая рычаг, к которому крепится тросик. Ротор при этом будет слегка смещаться к статичной колодке, но незначительно!
  9. Ставим тросик и рубашку в нужном положении в рычаге, внешняя колодка должна быть прижатой. Слегка притягиваем соответствующий болт.
  10. Аккуратно нажимаем на ручку тормоза до начала рабочего хода, от чего трос станет в нужное положение в рычаге. Крепление троса затягиваем и проверяем на наличие трения колодки. Немного закручиваем регулировку на ручке, если колодка трет и наоборот.

Тормоза нужно настраивать так, чтобы регулировка на ручке была выкручена минимально, потому, лучше поправить положение тросика на рычаге калипера. Так резьба ручек будет сохранена от повреждений.

https://youtube.com/watch?v=upgqenu0BNQ

Дисковые тормоза

Дисковые тормоза на велосипед активно набирают популярность. Они весьма распространены и используются практически на всех моделях велотранспорта. Всеобщую любовь они завоевали благодаря простому строению и легкостью использования.
Конструкция дисковых тормозов включает в себя:

  • диск, который устанавливается на втулке колеса;
  • суппорт;
  • тросик (если применяется механический способ торможения);
  • гидравлическая трубка (при применении гидравлической системы);
  • суппорт с ручкой.

Преимущества дисковых тормозов

Велосипедисты, которые отдают свое предпочтение дисковым вариантам, могут с уверенностью пользоваться своим любимым транспортным средством.

  • Сохранность целостности колеса

Резкое и быстрое торможение никак не влияет на обод и колеса в целом – даже при экстренной остановке повредить колесо достаточно сложно.

Независимость от погодных условий

Лучшие статьи :  Как открыть велосипедный кодовый замок

Погода не оказывает никакого влияния на состояние тормозящих элементов – даже в очень сильный дождь замедление транспорта будет происходить без каких-либо проблем.

Надежность и простота обслуживания

Дисковые экземпляры весьма неприхотливы в процессе ремонта и гарантируют высокий срок эксплуатации. Велосипедист может путешествовать на далекие расстояния, не волнуясь о том, что такая важная конструкция может выйти из строя в самый неподходящий момент.

Недостатки дисковых тормозов

  • Большая нагрузка на спицы колес при торможении тормозное усилие передается через ступицу и спицы на шину.
  • Сложность при выборе колодок, обусловленная наличием.
  • Негативно влияют на аэродинамику.
  • Вся система тяжелее, чем ободная тормозная система.
  • Более высокая цена.
  • Раздражающий многих звук при торможении.

Механические дисковые тормоза

Дисковые такого типа весьма похожи по типу действия V-brake – для соединения суппорта и ручки на руле применяется обычной тросик. В данной системе есть лишь один нюанс – со временем происходит небольшое растяжение тросика, из-за чего возникает заедание троса в рубашке. Однако не стоит расстраиваться – такое растяжение легко поддается ремонту в различных условиях. Для этого потребуется минимальный набор инструментов, и сделать это можно даже в походе. Они при этом существенно экономят средства велосипедиста.

Гидравлические дисковые тормоза

Имеют куда больше преимуществ, по сравнению с другими типами систем. Гидравлические имеют высокую модуляцию и эффективность торможения, именно поэтому их чаще всего устанавливают на профессиональных горных велосипедах. Однако у них есть и свои минусы, а именно высокая стоимость и сложность в ремонте. Для того, чтобы отремонтировать такие дисковые тормоза необходимы подходящие условия и опыт в данном деле. И при всем это существенно дороже.

Методика: как правильно настроить на велосипеде задний переключатель скоростей Шимано?

Процедура ремонта и отладки узлов цепной передачи должна проводиться на чистой веломашине. Обязательно следует поднять заднее колесо, для чего подвешивают раму на крючке или же готовят специальную подставку.

Подготовительный процесс

Как сказано выше, грамотную настройку предваряет тщательная очистка. Иногда даже такая процедура способна благотворно повлиять на работоспособность механизмов. Технологические моменты подготовительных работ заключаются в следующем:

  1. Почистить переключатель и кассету звездочек.
  2. Очистить от старой смазки ролики натяжителя.
  3. Вымыть и смазать цепь.

Далее нужно освободить торос, для чего винты натяжения у манетки и на заднем перебрасывателе вкручивают до упора. Тросик из зажимного винта следует вытянуть, но снимать его вовсе не обязательно. Не помешает осмотреть его с целью обнаружения повреждений и при необходимости обработать смазкой.

Как наладить ограничитель высоких передач?

Для юстировки цепь устанавливают в положение высокой передачи, когда задействованы самая малая звезда сзади и большая спереди

Для тех, кто интересуется, как на горном велосипеде настроить задний переключатель скоростей, важно запомнить – суть юстировки заключается в установке задней маленькой звезды в одну линию с роликами натяжителя. Реализация этой задачи осуществляется за счет вращения регулировочного винта H:

  • по часовой стрелке – рамка отклоняется в сторону большой звездочки;
  • против часовой стрелки – рамка смещается к внешней стороне.

Как отрегулировать ограничитель низких передач?

Функционал ограничительного винта L состоит в предотвращении переброса цепи за пределы большой звезды. Неправильная наладка может привести к заклиниванию цепи в промежутке между звездой и спицами или невозможности включения низкой передачи.

Перед процедурой наладки нужно установить цепь так, чтобы она находилась сзади на большой звездочке, а спереди – на маленькой. Винт L максимально выкручивается, чтобы переключатель двигался без ограничений. Цель настройки – выставить ролики натяжителя и большую заднюю звезду в одну плоскость. Задача выполняется при помощи вращения винта L:

  • по часовой стрелке – узел перебрасывателя смещается в сторону малой звездочки;
  • против часовой стрелки – узел перемещается в сторону колеса.

Как отладить натяжение троса?

Технологический процесс прост – достаточно отладить переход между двумя соседними звездами, индексная система смены передач устроена так, что переключение будет отрегулировано на всех звездах кассеты:

  • натянуть трос рукой и зафиксировать его крепежным болтом;
  • окончательная наладка осуществляется вращением пустотелого винта с барабаном (позиция 2 на рисунке), цепь должна легко переходить с одной звезды на другую и обратно при одном нажатии на манетку.

По завершении регулировки заднего переключателя скоростей Shimano на горном велосипеде следует надежно натянуть и закрепить тросик

Важно, чтобы он лег в направляющую канавку. Если работы выполнены правильно, то при вращении педалей цепь работает бесшумно и не соскакивает в сторону

Настройка натяжителя цепи

Натяжитель представляет собой узел перебрасывателя, который обеспечивает оптимальную жесткость цепной передачи. Чрезмерное натяжение не только затрудняет передвижение цепи, но и изнашивает систему переключения передач. Ослабленное же состояние препятствует четкому переходу.

Отладка узла натяжителя выполняется по схеме:

  • Установить цепь сзади на самую большую звездочку, а спереди – на самую малую.
  • Если при передвижении цепи ролик натяжителя задевает кассету, то нужно закрутить винт натяжения (позиция 3 на рисунке) так, чтобы зазор между ними составлял около 5 мм.
  • Установить цепь сзади на самую маленькую звездочку, а спереди – на самую большую, и повторить операцию, описанную в пункте 2.

Что необходимо сделать перед настройкой заднего переключателя

Перед регулировкой и настройкой задней перекидки желательно произвести осмотр вашего переключателя на предмет неисправностей и произвести очистку и смазку некоторых компонентов трансмиссии велосипеда. Бывает, что простой очистки достаточно, чтобы переключатель снова стал работать без сбоев.

Проверить исправность переключателя и других компонентов

Проверяем, не погнут ли петух или рамка переключателя скоростей. Это одна из часто встречающихся неисправностей заднего переключателя, когда при боковом ударе (или других, например, при падении или задевании бордюра и т.д.) происходит деформация рамки перекидки или же петуха. Проверить это достаточно просто. Выставляем спереди самую большую звезду, а сзади – маленькую (например, 3х8 на 24 скоростных байках), становимся сзади велосипеда и смотрим на положение направляющего ролика и ролика натяжителя перекидки. Они должны быть на одной линии и перпендикулярны относительно земли. Исключением являются некоторые модели переключателей скоростей от фирмы Campagnolo, где рамка находится под углом относительно земли. Выровнять рамку в домашних условиях не так-то и просто (обычно это получается не с первого раза, а иногда не получается вовсе), а вот погнутый петух можно привести в норму за несколько минут. Для этого демонтируем переключатель, и при помощи специального инструмента для выравнивания петуха выгибаем его в нужную нам сторону. Нельзя ровнять петух, надавливая на сам переключатель. Этим действием вы можете согнуть рамку перекидки, что приведет к лишним проблемам. Диагностировать неровный петух или рамку переключателя можно во время езды. Например, если на некоторых передних звездах переключение задних происходит без замечаний, а на других передних — наблюдается не четкая работа, то скорее всего проблема в погнутой перекидке. О том, как выровнять петух на велосипеде без применения специальных инструментов мы поговорим в одной из следующих статей. Отсутствие люфтов параллелограмма. Если у вас достаточно старый переключатель, прошедший огонь и воду, а вдобавок ко всему еще и самый бюджетный начального уровня, например, Shimano Tourney или Altus , то перед настройкой следует проверить отсутствие люфтов там, где их быть не должно. Берем переключатель и проверяем отсутствие поперечных люфтов в подвижных местах параллелограмма. К сожалению, если вы их обнаружили, то устранить вряд ли получится, потребуется купить и установить новый задний переключатель скоростей. Целостность роликов. Если ваш переключатель с большим пробегом, и вы не ухаживали за своей трансмиссией (не производили вовремя чистку и смазку цепи), то есть вероятность износа направляющего ролика и ролика натяжителя. Чтобы добиться четкого переключения желательно бы ролики заменить. Для этого снимаем цепь (она будет мешать), откручиваем два болта, которые соединяют две половинки рамки, и достаем ролики заднего переключателя

Лучшие статьи :  Гудок для велосипеда

При покупке и установке новых обратите внимание на то, что верхний и нижний ролики отличаются друг от друга, поэтому не перепутайте их при установке.
Проверить цепь на износ. Для этого проверяем, насколько сильно она растянулась (это можно сделать при помощи специального инструмента или линейки)

Цепь подлежит замене в случае, если длина 24-х звеньев превышает 307,5 – 308 мм. Плюс к этому цепь может выработаться по бокам. Это происходит, если вы допускаете сильный перекос цепи при езде.

Очистить от грязи и отработки все компоненты трансмиссии

  • Очистить задний переключатель. Для этого очищаем от грязи пружину параллелограмма и ролики лапки.
  • Очистить, смазать и проверить на целостность тросик. Чистка и смазка тросика задней перекидки очень важный этап. Это связано с тем, что чрезмерное их загрязнение или же повреждение (ржавчина или разрыв волокон) очень существенно ухудшает переключение скоростей. Это происходит из-за того, что грязный тросик создает дополнительное трение внутри рубашки, тем самым ухудшает переключение. Выполнив очистку и смазку троса, возможно дальнейшая настройка перекидки вам не понадобится.
  • Очистить и смазать цепь велосипеда. Если у вас грязная и не смазанная цепь, добиться четкой работы переключателей скоростей будет сложнее.
  • Очистить от грязи кассету задних и передних звезд. Так как мы очистили все узлы трансмиссии велосипеда, то и про системы звезд забывать не стоит. Если мы их не почистим, то грязь со звездочек снова налипнет на цепь и ролики переключателя.

Характеристики тормозной системы

Для качественного описания работы ободных тормозов используются следующие термины:

  • сила воздействия;
  • эффективность;
  • износостойкость;
  • модуляция;
  • требования к обслуживанию;
  • сравнительные особенности.

Сила воздействия, или торможения, – параметр, который показывает, насколько тормоз может зажать обод так, чтобы велосипед нельзя было сдвинуть с места. Максимальное усилие потребуется только для полной остановки и фиксации на месте. В дороге для регулировки скорости усилие используется не полностью. Диапазон воздействий на обод колеса с помощью нажатий ручки называется модуляцией, или точностью, тормозов.

Активный велосипедист использует свой транспорт не только в сухую и безоблачную погоду. Дождь, грязь, песок – с этим придется столкнуться каждому, кто выкатывает свой байк на дальние поездки. Эффективность тормозов позволяет описать их поведение в самых разнообразных условиях.

Износостойкость – показатель долговечности с учетом предписаний по эксплуатации велосипеда в целом. Своевременный уход позволяет увеличить срок службы тормозной системы. В требованиях по обслуживанию указано, как правильно устанавливать и регулировать механизм, как часто это нужно делать и руководство по замене комплектующих.

Виды тормозов

Выбор подходящих тормозов велосипеда зависит от режима эксплуатации и финансовых возможностей. Так, дисковые считаются самыми дорогими, v-brake – более экономичный вариант. Гидравлика и ободная система тоже отлично выполняют свои функции. Каждая разновидность имеет свои достоинства и недостатки.

Дисковые

Дисковый механизм изначально был прерогативой автомобилей и мотоциклов. Со временем эта система перекочевала в веломир. Состоит она из тормозного диска, колеса, прикрепленного к втулке и калипера, внутри которого располагаются колодки. Самые распространенные размеры элемента: 140, 160, 180, 185, 203, 220 мм. Чем больше диаметр ротора, тем более эффективной будет работа всей конструкции.

Дисковые велосипедные тормоза могут быть механическими или гидравлическими. К преимуществам механизма относят:

  • мощное, быстрое торможение;
  • эффективность работы в любых условиях;
  • возможность установки на широких покрышках;
  • долговечность колодок;
  • механизм не влияет на износ обода.

Среди недостатков отмечают сложный ремонт в полевых условиях при отсутствии специального инструмента. Кроме того, дисковая система характеризуется большим весом, имеет высокую стоимость.

V-brake

При установке механизма тормозной тросик подводят сбоку к верхней части рычага. Последний сжимает обе части элемента с картриджными колодками. Благодаря параллельному прижиманию обеспечивается быстрое торможение. К преимуществам системы относят:

  • простота и эффективность конструкции;
  • небольшой вес по сравнению с барабанными и дисковыми механизмами;
  • доступная стоимость.

Среди недостатков тормозов v-brake отмечают снижение результата при попадании на обод грязи или воды. В связи с повышенным трением о частицы пыли, песка механизм быстрее изнашивается. Еще один минус – невозможно установить такую систему на велосипед с широкими колесами.

Гидравлические

Принцип действия гидравлических тормозов такой же, как у ободных и дисковых. Единственное отличие заключается в том, что в действие элемент приводят не тросики, а специальная гидролиния, соединяющая механизм с тормозными ручками. К преимуществам конструкции относят:

  • самое мощное торможение в отличие от других типов;
  • высокий уровень контроля тормозного усилия;
  • эффективное функционирование при любых погодных условиях;
  • возможность использования с широкими колесами;
  • механизм не влияет на износ обода.

Среди недостатков гидравлического тормоза для велосипеда отмечают сложность ремонта, поиска подходящих запчастей, выпрямления погнутого ротора. Механизм имеет большой вес, стоит дорого.

Ободные

Данный механизм является самым популярным в настоящее время. Действует он непосредственно на поверхность ободьев, приостанавливая их вращение. Приводные ручки располагаются на руле, прижимные элементы – в непосредственной близости от колес. Все детали соединяют при помощи тросиков.

Существует несколько разновидностей механизма: клещевые, кантилеверные, v-brake. К преимуществам ободных тормозов относят:

  • простота конструкции;
  • ремонтопригодность как в домашних условиях, так и поездках;
  • высокая эффективность торможения;
  • универсальность;
  • небольшой вес.

Ободные тормоза не лишены недостатков. Изделия характеризуются невысокой модуляцией, чувствительностью к искривлению ободьев. Влага и грязь ухудшают работу механизма, при длительном использовании конструкция нагревается, что приводит к истиранию колодок.

Разновидности ободных тормозов

Ободные тормоза разделяются на несколько типов:

  • клещевые;
  • кантилеверы;
  • V-brake (векторные механические);
  • с гидравлическим приводом.

Схематичное изображение ободных тормозов

Клещевые тормоза – ранее популярные модификации, сейчас на рынке встречаются редко. Являются классической моделью ободного тормоза с закреплением к вилке или перьям рамы велосипеда. Особенности конструкции и принцип работы:

  1. Состоят из ручки, приводного троса, двух подвижных дуг и тормозных колодок.
  2. Ручка закрепляется на руле велосипеда, от нее протягивается трос и закрепляется на зажимной стороне дуг. Сам корпус крепится строго над колесом, к нижним креплениям дуг прикручиваются колодки.
  3. Через трос усилие напрямую передается на зажимную часть дуг, благодаря чему они сжимаются, и колодки соприкасаются с ободом.
  4. За разжатие отвечает встроенная между рычагами упругая металлическая вставка или пружина.

Рычаги имеют единую ось вращения и движутся навстречу друг другу как клешни пассатижей. Отсюда и название – клещевые. Преимущества – легкость монтажа, простая настройка. Минусы – слабое тормозное усилие, низкая модуляция, высокая истираемость колодок, требуют частой отладки. Устанавливаются на шоссейно-гоночных байках и дополнительно как передний ободной тормоз на дорожных моделях.

Клещ на переднем колесе шоссейника

Ко второму типу исчезающих тормозов относятся кантилеверы. Принцип их работы заключается в раздвижке рычагов под действием натянутого поводка. Принцип работы кантилеверного тормоза:

  1. Через главный трос усилие передается на перемычку.
  2. Трос тянет перемычку наверх, закрепленный на ней поводок вытягивается.
  3. Поводок соединяет оба рычага, которые жестко закреплены на раме.
  4. За счет сближения рычагов колодки приближаются к ободу.

Кантилеверы устойчивы к грязи, не задевают покрышку и легко устанавливаются. К существенным недостаткам относятся:

  • снижение тормозной силы по мере вытягивания поводка;
  • требуется создать высокое усилие для полной остановки велосипеда;
  • сложность регулировки.

В оправдание последнего стоит отметить, что регулировать положение колодок можно в широких пределах.

Кантилевер с верхней тягой также можно ставить на переднее колесо как дополнительный

V-brake – распространенный тип ободных тормозов на скоростных велосипедах. По сравнению с кантилеверами, обладает более высокой точностью и долговечностью колодок. Также их легко снять и отремонтировать самостоятельно.

По конструкции векторы частично схожи с кантилеверами: с помощью болтов рычаги переднего тормоза крепятся на вилке, заднего – на верхних перьях. Между собой ножки связаны стягивающим тросом. Приводной трос подведен к одной стороне, но благодаря прямой форме «стяжки» усилия одинаково передаются на оба рычага.

Лучшие статьи :  История создания первых велосипедов

V-brake популярны на МТБ

Гидравлические велосипедные ободные тормоза – более совершенная модель механического аналога. Система привода состоит из управляющего цилиндра, гидролинии и силовых цилиндров. Усилия от ручки передаются на главный цилиндр, который через масло воздействует на силовые цилиндры. Те, в свою очередь, сдвигают колодки навстречу друг другу.

Достоинства – высокая сила сжатия и эффективность, отличная модуляция. Недостатки – ухудшение работы при засоре гидролинии, сложный ремонт. Используется подобный тип тормозов для фрирайда и триала.

У тормозов ободного типа малый ход колодок, за счет чего они меньше изнашиваются при эксплуатации. К существенному недостатку такого подхода относится невозможность использоваться на колесах даже с незначительными искривлениями обода. Чувствительные тормоза будут задевать колесо на ходу, что вызовет снижение скорости и повышенный износ колодок.

Эффективное торможение при скоростном спуске на велосипеде может в буквальном смысле спасти. В городских условиях зависимость жизни и здоровья от качественных параметров тормозных компонентов не критична. Но там, где скорость, затяжные спуски и крутые повороты, — эффективность тормозной системы не только обеспечивает удовольствие от управления велосипедом, но и избавляет от многих проблем, связанных с поломками или потерей контроля над дорогой

Поэтому самое пристальное внимание необходимо уделить установленным тормозам. Многие любители , обладающие сравнительно большим опытом, предпочитают собирать технику по частям, выбирая отдельные компоненты, исходя из индивидуальных соображений. Когда речь заходит о тормозной системе, как правило, возникает вопрос выбора:

Когда речь заходит о тормозной системе, как правило, возникает вопрос выбора:

Регулировка дисковых гидравлических тормозов на велосипеде своими руками

Гидравлику принято называть самонастраиваемой. Откуда взялся такой статус – непонятно. Центровка колодок относительно диска здесь тоже может сбиваться. Да и шорканье самого ротора – одна из первых жалоб владельцев даже новых байков.

В целом же настроить гидравлические дисковые тормоза на велосипеде проще, чем тросовые. Но проводя параллель между наладкой тормозного механизма и чисткой цепки, можно сказать, что работа с тормозами все же труднее, чем промыть цепь в домашних условиях .

  • Ослабьте болты крепления калипера к переходнику.
  • Зажмите до упора тормозную ручку и зафиксируйте ее в этом положении подручными средствами (проволока, изолента…).
  • Проверьте расположение ротора. Он должен располагаться точно по центру прорези калипера. Если диск изогнут, значит, колодки не равноудалены от него. Добиться требуемого положения фрикционных накладок и ротора можно путем выгибания диска в противоположную от наблюдаемого изгиба сторону. Жидкость перетечет с одного поршня на другой, и колодки выровняются.
  • Затянуть поочередно болты крепления к калиперу. Используйте методику затяжки на 1/4 оборота, которая приведена в технологии наладки механики.
  • Настроить положение ручки с помощью винта на ее корпусе.

Для чего ставят суппорт на велосипед и как его настраивают

В наше время популярность набирают скоростные байки. Это не простой механизм, который можно сравнить даже с автомобилем. По сравнению с предшественниками у него очень хорошо развита трансмиссия. Данная функция дает возможность целесообразно использовать возможности вашего железного коня, как на прямой дороге, так и на крутых спусках и неровностях.

Но за комфорт и удобства нужно платить, у таких велосипедов часто ломаются детали, а это подразумевает частое техобслуживание. В трансмиссии зачастую ломаются кассетные звездочки, цепь, суппорт и натяжители. Рассмотрим подробнее.

Суппорт – это подвижная деталь, которая установлена на переключателе скоростей или на дисковых тормозах. Перемена натяжения троса влияет на перемещение суппортов, это определяет правильную позицию цепи и тормозов.

Виды велосипедных тормозов

Для того, чтобы знать, как правильно настроить тормоза на велосипеде, необходимо уметь разбираться в их конструкции. На сегодняшний день современные велосипеды оснащаются тормозами следующих видов: ободные, барабанные и дисковые. При этом каждый вид тормозных систем подразделяется на подвиды.

Виды велосипедных тормозов

Ободные системы бывают:

  • клещевыми;
  • кантилеверными;
  • гидравлическими;
  • типа V-brake.

Тормоза барабанного типа подвидов не имеют, а вот у дисковых имеются следующие разновидности:

  • гидравлические;
  • механические;
  • гибридные.

Под ободными понимают те тормозные системы, в которых торможение колёс велосипеда осуществляется путём зажима обода колеса. В результате скорость вращения понижается вплоть до полной остановки транспортного средства. Ободные тормозные системы являются одними из наиболее распространённых благодаря своей простоте и дешевизне. Они используются на велобайках практически всех типов.

Устройство гидравлического тормоза для велосипеда

Барабанные, или роллерные тормоза, по своему принципу действия очень похожи на те, которые применяют на автомобилях. Здесь тормозные элементы конструкции размещают внутри колес, и они останавливают их движения за счёт прижима к вращающейся части колеса. Так как тормоза данного типа имеют большую массу и являются редко ремонтопригодными в походных условиях, не имеют достаточной прочности, их обычно применяют на велобайках прогулочного типа.

Что касается тормозов дисковой конструкции, то они являются самыми распространёнными на сегодняшний день и их устанавливают, как на машины для новичков, так и на профессиональные велобайки. Устройство их состоит из диска, надёжно закрепленного на втулке колеса, а также на раме или вилке суппорта, гидравлической трубке или тросе. Задача последних – передать усилие, создаваемое кистью велосипедиста при торможении на суппорт. Эта тормозная система не нуждается в постоянной настройке, не боится атмосферных осадков и холодов, имеет продолжительный период эксплуатации.

Устройство дискового тормоза для велосипеда

Чтобы знать, как настроить тормоза на велосипеде правильно, необходимо будет тщательно изучить устройство систем торможения всех типов. При этом некоторые виды велосипедов оснащаются достаточно сложными тормозными системами, и поэтому владельцу велосипеда для того, чтобы иметь представление, например, о том, как настроить гидравлические тормоза на велосипеде, необходимо будет тщательно изучить инструкцию к нему. Стоит прочитать материалы на данную тему, расположенные на специализированных сайтах, посвящённых велоспорту.

Руль

Как было сказано выше, комбинируя настройки руля и седла, мы добиваемся оптимальной посадки велосипедиста. А в зависимости от типа байка она может быть разной.

Высота руля

От высоты руля зависит комфорт и эффективность работы амортизаторов. Если руль располагается слишком высоко, велосипедист будет сидеть почти вертикально.

Это сместит центр тяжести в сторону седла и ослабит нагрузку на руль, что приведет к снижению эффективности переднего амортизатора. Хотя новичкам лучше руль поднимать чуть выше уровня сидения.

На городских байках руль располагается на одном уровне с седлом, а для шоссейных моделей высота руля ниже. Это связано с положением туловища гонщика при езде.

Наклон равный почти 90 градусам, который обеспечивает малое сопротивление воздуха и высокую скорость, достигается благодаря правильной комбинации уровня руля и седла.

Главное правило для горных велосипедов заключается в том, чтобы руки водителя были согнуты в локтях примерно на 45 градусов.

Это обеспечит эффективную работу амортизаторов и снизит дискомфорт от вибраций, передающихся в руки.

Особенности регулировки на детских моделях

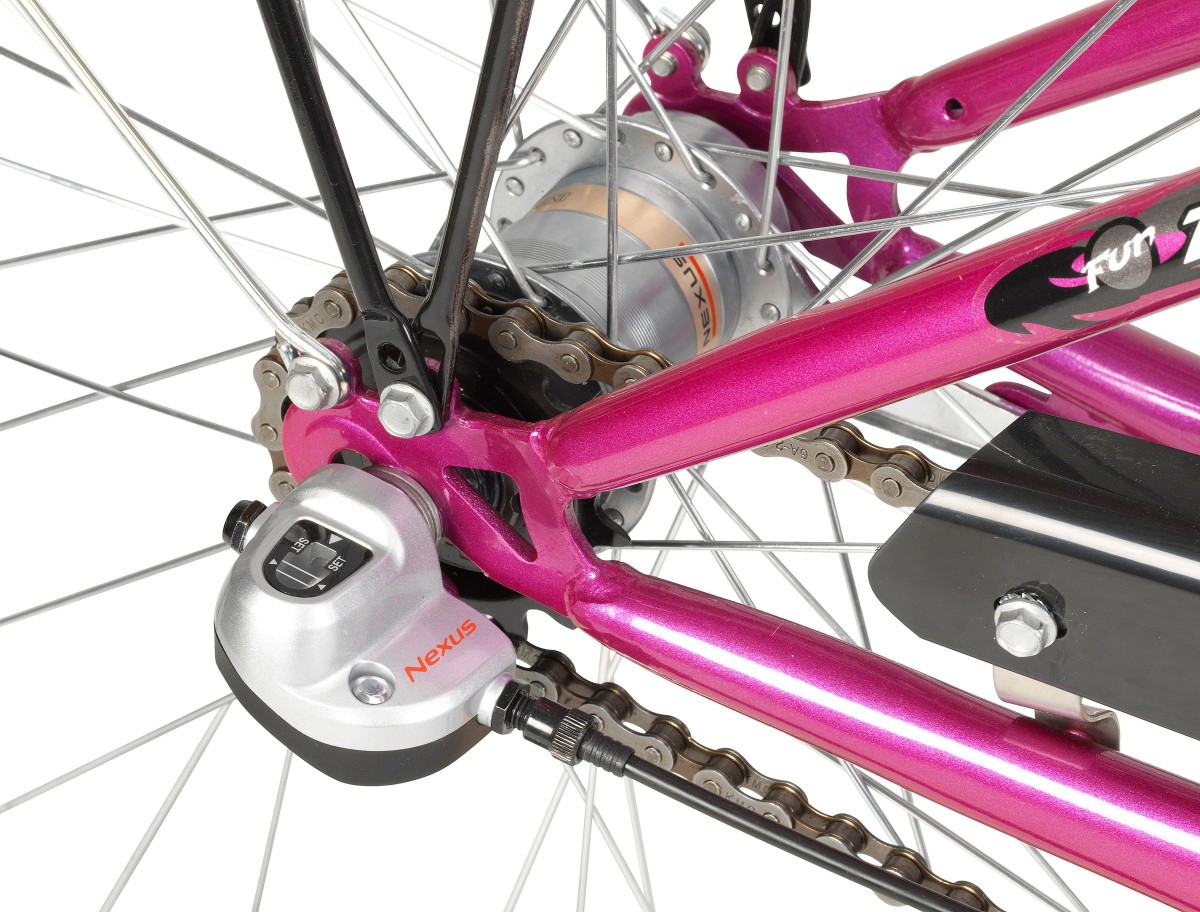

Детские велосипеды всегда оснащают ножным тормозом, который срабатывает при вращении педалей в обратную сторону. Такое устройство считается наиболее безопасным и простым в использовании по сравнению с ручными аналогами. Механизм располагается в задней втулке, внутри находятся колодки.

Ножной либо барабанный тормоз долговечен, устойчив к износу, однако, осматривать и регулировать его необходимо систематически. Для проверки работоспособности механизма нужно подтянуть педали в обратном направлении. При полной исправности системы тормоз срабатывает после совершения четверти оборота колеса. Если этого не происходит, конструкция функционирует неправильно. Элемент находится в закрытой втулке, поэтому самостоятельно ремонтировать его не рекомендуется.

Тормозная система – один из важнейших технических узлов велосипеда. Встречаются разные виды механизмов, каждый из них имеет свои достоинства и недостатки. Регулировка деталей проводится не слишком часто, при наличии соответствующих навыков можно выполнить работу самостоятельно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
