Велосипедные прицепы: предназначение и виды

Основные типы велоприцепов

Одноколесные и двухколесные. Первый вариант – это, по сути, тачка, зацепленная на раму. Обладает невысокой устойчивостью, в отличие от своего «тягача»: у него-то два колеса, а у прицепа одно. Хорошо подойдет для перевозки малогабаритных и легких грузов, в противном случае ухудшится маневренность велосипеда. Туристические модели с одним колесом могут выдерживать и больший вес.

Двухколесный велоприцеп предназначен для вещей потяжелее, чем одноколесный. Он не виляет в стороны, однако на поворотах его может заносить. Сама конструкция выглядит солидно, да площадь днища телеги больше.

Стандартные велосипедные прицепы с двумя колесами используются для небольших и средних весов и называются универсальными. Отлично помогут в перевозке урожая с дачи, сельскохозяйственного мусора с участка, крупногабаритных, но нетяжелых предметов в черте города и за ним.

Для транспортировки тяжестей до 100 кг изобрели специальный грузовой прицеп повышенной прочности. Конструкция отличается выносливостью и неприхотливостью, правда, и требует соответствующий велосипед. Подойдет городской синглспид, МТБ и гибрид. Крепить к шоссейнику нецелесообразно, т.к. эти байки созданы не для перевозок, хотя и отличаются хорошими показателями выносливости.

При использовании прицепа такого типа не забываем, что груз не должен выглядывать за пределы кузова. Насколько выгодно его использовать? Часто приходится менять местоположение громоздких предметов (например, телевизора, кирпичей, досок) в пределах 10 – 15 км? Тогда грузовой велосипедный прицеп именно для вас.

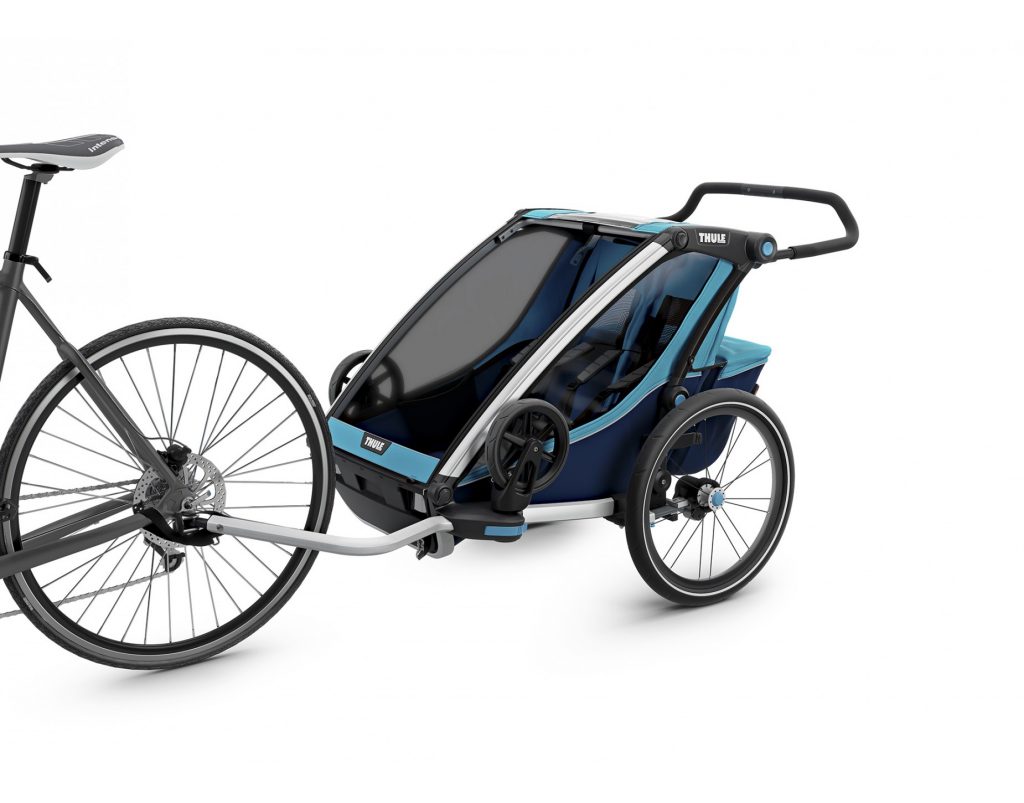

Специально для перевозки маленьких детей изобрели велоколяски с креплением на раму. Не каждый велосипед имеет оборудованные детские сиденья, а дитя хочет покататься или оставить его дома не с кем. На помощь и придет велоприцеп для детей.

Отличительные особенности:

  • устойчивость конструкции;
  • боковая защита от выпадения на ходу;
  • крыша;
  • много свободного пространства.

Кроме крытых колясок, в продаже можно встретить и открытые велоприцепы. Они, как правило, для детей постарше, от 3-х лет. Стоит ли покупать такой прицеп, решать родителям. Хотя куда полезнее научить своего ребенка кататься на велосипеде самому.

Обзор велоприцепа от известного американского производителя — Schwinn Trailblazer

Прицеп Schwinn Trailblazer может трансформироваться в прогулочную коляску. Для этого он дополнительно оснащен ручкой и колесом. Также данную модель достаточно легко складывать. При этом в сложенном виде прицеп помещается в багажник автомобиля по типу Киа Сид или Рено Логан и при хранении занимает гораздо меньше места, нежели велосипед.

В велоприцепе ребенку сидеть удобнее, чем в кресле, хотя обзор несколько хуже, так как малыш может смотреть только в боковое окно или в передний «экран». В данном прицепе можно перевозить одного или двух детей. Если пассажир один, то он сидит посередине, а если едут двое – то по бокам.

Для того чтобы выяснить, насколько удобно использовать данный вид транспорта в условиях наших дорог был проведен небольшой тест-драйв, в котором принимало участие двое детей разного возраста – 7 месяцев и 4 года. Для перевозки семимесячного малыша в прицеп дополнительно устанавливалось автомобильное кресло. При этом второй ребенок (4-х лет) смог вполне удобно разместиться рядом.

Целью данного мероприятия было определить, как ведет себя устройство на грунтовых и асфальтированных дорогах, насколько комфортно будут чувствовать себя в поездке маленькие пассажиры и сам родитель-велосипедист.

В результате проведенного тест драйва были сделаны следующие выводы:

В целом, и родитель, и дети поездкой остались довольны!

Виды прицепов

Велоприцеп представляет собой одно- или двухколесное устройство, предназначенное для транспортировки багажа, детей и домашних животных. В продаже имеется большое количество моделей велоприцепов. В зависимости от назначения, они отличаются конструкцией, материалом изготовления и способом крепления.

Для детей

Детский прицеп внешним видом напоминает коляску и некоторые модели даже предусматривают возможность его использования отдельно от велосипеда. Конструкция может быть, как одноместной, так и предназначенной для перевозки двоих детей. К детским велоприцепам предъявляются повышенные требования безопасности, предписывающие обязательное использование нескольких конструктивных элементов:

  • ремни безопасности;
  • противомоскитная сетка и непромокаемая накидка;
  • низкая платформа, обеспечивающая устойчивость прицепа;
  • два колеса, оснащенных амортизаторами;
  • шарнирное соединение, исключающее опрокидывание устройства при падении велосипеда.

Все дорогие модели известных производителей проходят краш-тест для проверки надежности. Ввиду того, что прицеп во время поездки остается вне зоны видимости, желательно дополнительно оснастить его световыми отражателями.

Грузовой

Грузовые прицепы имеют усиленную конструкцию, что делает возможным транспортировку тяжелых, крупногабаритных грузов. Средняя грузоподъемность такого устройства 50 кг. При использовании без велосипеда, в качестве ручной тачки, можно перевозить груз массой до 100 кг. Ограничение по весу связано с нагрузкой, создаваемой прицепом в месте соединения.

Особой популярностью среди дачников пользуется отечественный грузовой прицеп «Пчелка», отличающийся недорогой ценой, простотой конструкции и совместимый со всеми моделями велосипедов и мотоскутеров. Каркас рамы выполнен из стальных труб, а борта из оцинкованных прутьев, что обеспечивает долговечность конструкции.

Дно корзины изготавливается из листового железа или ударопрочного полистирола. Благодаря широкой колеи и использованию двадцатидюймовых велосипедных колес, устройство имеет легкий ход и хорошую устойчивость даже на ухабистой дороге.

Туристический

Туристический прицеп так же как и грузовой предназначен для перевозки грузов, но обладает меньшей грузоподъемностью и в большинстве случаев имеет одно колесо. Такая конструктивная особенность обусловлена необходимостью обеспечить высокую маневренность и проходимость при езде по лесистой местности и другим труднопроходимым участкам.

Конструкция прицепа представляет собой платформу с установленной сверху сумкой из непромокаемого материала. Для изготовления каркаса используют различные материалы, но из-за легкого веса производители предпочитают алюминий. Туристические модели не всегда оснащаются световыми отражателями, вместо них в качестве сигнального знака используют флажки. В основном грузоподъемность такого устройства не превышает 20-30 кг, но встречаются модели способные перевозить и до 50 кг.

Ранебаут

Данная модель является разновидностью детского велоприцепа. Внешне представляет собой велосипед без переднего колеса, но с собственным педальным приводом, что позволяет ребенку быть не только пассажиром, а непосредственно участвовать в процессе движения. При этом родители могут не беспокоиться о том, что он отстанет или свернет не туда. Некоторые модели оснащаются переключателем скоростей.

READ  Геометрия шоссейного велосипеда. Руководство для новичка

Ранебаут отличный вариант для совместных прогулок с ребенком, во время которых он будет обучаться правилам безопасного движения в городских условиях. При этом маневренность ведущего велосипеда практически не снижается, поскольку подвижная шарнирная конструкция крепления прицепа позволяет ему свободно передвигаться на извилистых маршрутах.

Что брать с собой на семейную велопрогулку

Отправляясь на велопрогулку с детьми, нужно обязательно взять с собой:

Воду и что-то перекусить

Аппетит у детей на свежем воздухе отменный!
Если вы катаетесь в жаркий день, важно защитить детей от солнца, надев на них такую одежду, которая полностью закрывает руки и плечи. Также можно купить детям велосипедные очки, которые защитят от солнца и ветра, и обязательно нужно использовать солнцезащитные средства.
На случай плохой погоды нужно взять ребенку кофту или ветровку, а еще обязательно берите с собой дождевики, они легкие и в сложенном виде занимают мало места.
Не лишними во время прогулки будут салфетки, а для малышей – влажные салфетки и комплект сменной одежды.

Все это легко поместится в рюкзак или велосипедную сумку. Вариантов таких приспособлений для велосипедов очень много – сумка на руль, подседельная сумка, рюкзак на багажник и пр.

Тралы

Второе название таких полуприцепов – низкорамные тяжеловозы. Основное предназначение этих конструкций, это перевозка негабаритных или тяжеловесных грузов на любые расстояния.

В частности, низкорамные тяжеловозы используются для доставки тяжёлой строительной техники к месту выполнения работ. Сразу отметим, что это довольно выгодный способ: спецтехнику можно перевозить в полной комплектации, соответственно использовать на строительной площадке буквально «с колёс».

Для удобства транспортировки, низкорамные полуприцепы штатно комплектуются специальными трапами, помогающими технике заехать на площадку. Отметим, что число осей у тяжеловозов обычно больше, чем у бортовых полуприцепов.

Кроме того, низкорамные тяжеловозы оснащаются поворотными осями, с целью снижения динамических нагрузок и повышения износостойкости.

Интересной вариацией тралов являются автовозы. Модели предназначены для дальних перевозок грузового и легкового автотранспорта. Вместимость двухярусной платформы помогает перевозить до 12 легковых автомобилей.

Основные характеристики фар дальнего, ближнего света на велосипед

Базовая информация относительно светодиодных приборов для продолжительной прогулки по ночному городу не столь обширна, но ее стоит изучить, перед тем как отправиться за покупкой в магазин.

  • Главный источник энергии – освещает пространство перед путешественником. То есть фонари призваны выполнять именно эту задачу.
  • Обозначение во время прогулки – небольшие устройства света, расположенные сзади, на раме, спицах необходимы для того, чтобы велосипед был заметен на дороге.

Зачастую фонари устанавливаются на велосипед в качестве дополнительных приборов, не всегда, ведь ночные прогулки не пользуются особой популярностью, да и оставлять без внимания небольшие устройства можно не в каждой местности, городе. Установка определенные модели – достаточно непростое дело, которое иногда не под силу сделать простому обывателю, особенно если они имеют дополнительные элементы питания, подключение которых идет через реле.

Способы крепления

Система крепления является важной деталью прицепа, от надежности которой зависит безопасность ребенка или груза. Существует несколько распространенных вариантов крепления:

  • под гайку – крепление прицепа производится за ось заднего колеса;
  • под седло – местом крепления является подседельный штырь;
  • за раму – прицеп крепится на заднюю вилку велосипеда.

Последний вариант считается наиболее оптимальным, поскольку позволяет установить прицеп на большинство моделей велосипедов.

Велоприцеп – незаменимая вещь, позволяющая перевозить грузы, а также совмещать занятия спортом и прогулки с ребенком. К сожалению, не каждый велолюбитель может позволить себе такое удовольствие, поскольку качественный прицеп стоит не меньше хорошего велосипеда.

Фаркоп для велосипеда: виды и особенности

Более удобный способ перевозки велосипеда на автомобиле предполагает наличие непосредственно фаркопа. Если вы ещё не используете данный сцепной механизм, стоит рассмотреть возможность его установки. Во-первых,фаркоп служит для сцепки авто с прицепом. Его использование чрезвычайно удобно для поездок за город, на рыбалку, дачу, для перевозки строительных материалов, в частном деле. Во-вторых, даже если вы не предполагаете в ближайшее время приобрести легковой прицеп, фаркоп для велосипеда – чрезвычайно удобная штука.

Имеется 2 вида такого крепления: “подвесная” фиксация и “платформа”.

Подвесные велокрепления предполагают фиксацию велика за раму при помощи специальных ремней-хомутов, колёса же висят в воздухе. Такие крепления компактны, не вызывают сложностей в установке, просты в использовании. Подходят для поездок на небольшие расстояния.

Преимущества велокреплений:

  1. За счёт компактности, удобно хранить фиксирующее устройство.
  2. Можно перевозить до 3-х велосипедов.
  3. Надёжная конструкция, не наносящая вреда авто.

Для более масштабных путешествий используются платформы. Велосипед устанавливается в специальные желоба двумя колёсами. Платформа оснащена осветительными приборами, которые повторяют сигналы автомобиля. Плюс данного способа транспортировки – в уверенном закреплении байка. Кроме того, у дорожной полиции не будет вопросов относительно ухудшенного обзора регистрационного номера – он выносится за крепление.

Преимущества платформ:

  1. Наиболее удобный способ перевозки велосипедов.
  2. Одновременная перевозка 2-4 байков.
  3. Особенная конструкция не запрещает свободный доступ к багажнику.
  4. Нет проблем с дальними поездками.
  5. Номерной знак и задние фонари устанавливаются на платформу, поэтому они не останутся скрытыми.

Контейнеровозы

Как видно из названия, контейнеровоз предназначен для транспортировки грузовых контейнеров. Учитывая, что перевозимый груз обычно обладает стандартными размерами, практически все модели полуприцепов-контейнеровозов оснащаются унифицированной такелажной системой.

Данная категория подразделяется на две основные группы:

  • Стандарт. Длина рамы такого полуприцепа составляет 12.5 метра, что позволяет разместить на площадке два 20-футовых контейнера, либо один 40-футовый.
  • Низкорамный. Полуприцеп предназначен для транспортировки контейнеров-сухогрузов с повышенным объёмом внутреннего и внешнего пространства.

Отметим, что практически все модели оснащаются выдвижными задними и передними площадками, что упрощает процесс загрузки.

READ  Горный велосипед FURY Nagano (2014)

Преимущества и недостатки

К положительным сторонам использования прицепа по сравнению с багажником можно отнести следующие:

  • смещенный вниз центр тяжести меньше влияет на устойчивость конструкции;
  • меньший износ подвески велосипеда;
  • повышенная грузоподъемность (возможность перевозить крупногабаритный груз, детей, животных).

К недостаткам данной конструкции относятся:

  • инерционность: чтобы разогнать или остановить на спуске или подъеме загруженный велоприцеп, потребуется приложить немало усилий;
  • удлиненность конструкции;
  • низкая проходимость велосостава по сыпучим грунтам и рыхлой земле;
  • сложность передвижения в узких местах;
  • необходимо слезать с велосипеда для преодоления препятствий на дороге (бревен, ям, канав).

Велоприцеп – сделай велосипед грузовым!

Живут на земле умельцы, что называется на все руки, которые способны самостоятельно собрать велосипед. О качестве в таком случае говорить не приходится, хотя бывает разное. Но тем не менее, собственноручное изготовление чего бы то ни было – отличный опыт, который никому не помешает. Например китаец Kevin Cyr спроектировал, а затем и собрал целый дом на колёсах. Кемпер байк. Представлен он был публике в апреле 2008 года. Но серийных образцов пока никто не выпускает, сами понимаете почему. )))

Грузовой велосипед может понадобиться всего несколько раз в жизни, однако пусть он лучше будет, чем придется его внезапно искать позже. Данная конструкция будет незаменима для перевозки некоторого количества груза, который не перенесешь руками, но и автомобиль для этого использовать крайне невыгодно и затратно. Далее предлагаем посмотреть видео. В нём наглядно показано как сделать простой грузовой велосипед из обычной старой «Украины». Всё сделано при помощи болкарки и сварочного аппарата. Не понадобились даже токарные работы.

Велоприцеп – штука полезная. Одна из коммерческих компаний выпускает пользующиеся популярностью велоприцепы «Пчёлка» и «Пчёлка 2». Однако прицеп для велосипеда можно сделать своими руками. Его конструкция достаточно простая и включает в себя несколько обязательных компонентов: платформу размером 70 на 100 сантиметров, крепежные кронштейны, рама с колесами и место крепления к велосипеду.

Для изготовления велоприцепа вам понадобятся следующие инструменты: болгарка с дисками двух типов – отрезным и шлифовальным, сверло с электроприводом и насадками различного диаметра, сварочный аппарат, маска, перчатки для безопасны работ, линейка, карандаш для нанесения разметки, стальные трубы малого и дюймового диаметров, а так же полосы шириной до тридцати сантиметров, молоток, болты для закрепления конструкции (их диаметр зависит от диаметра сверл, выбранных для работы), шаровой шарнир, шпильки с резьбой, два колеса, собственно сама платформа (она может быть как деревянной, так и из других материалов).

Металлическая рама для велоприцепа может иметь простейшую конструкцию с косыми крепежными отвесами и выроненной осью для колес. Чертеж для ее изготовления вы всегда сможете найти в сети Интернет или при наличии способностей создать самостоятельно. Для того, чтобы все получилось что называется с первого раза, необходимо делать очень четкие замеры и руководствоваться принципом «семь раз отмерь и один раз отрежь».  Очень важный момент – система крепления прицепа к велосипеду. В простонародье ее называют дышлом. Это своего рода узел, изготавливаемый из квадратной трубы в два дюйма. Далее приводим несколько чертежей для самостоятельного изготовления этого девайса.

Сама платформа для велоприцепа должна быть в одночасье легкой и прочной, чтобы с ее помощью можно было транспортировать тяжелые предметы и грузы. Чаще всего используется МДФ – материал прочный на излом и в то же время отличающийся малым весом. Единственный минус этого материала – он легко впитывает воду и разрушается под ее воздействием. Но современный рынок предлагает и МДФ с водоотталкивающим покрытием. В сущности, это решает все проблемы.

Велоприцеп собственного изготовления – вещь весьма удобная. Вы можете самостоятельно определить размеры и форму прицепа, который будет отвечать вашим потребностям. В конце-концов, после того, как вы создали велоприцеп, вы можете испробовать себя в роли мастера-изготовителя экспериментальных велосипедов – это всегда очень интересно, а в перспективе еще и невероятно прибыльно!

Конфигурации прицепных элементов: конструкционные особенности

Прицепные механизмы отличаются между собой не только внешним видом, но и конструкционными и техническими особенностями, что предопределяет для автовладельца, перед приобретением конкретной модели, определение с типом и весом предполагаемой для транспортирования грузов прицепной системы.

В продаже существует три конфигурации прицепных элементов:

  1. Прицепной кронштейн. Это прицепное устройство для автомобиля очень распространено за границей, применяется для транспортирования домов на колёсах, характеризуется высокой тяговой силой и надёжным крепёжным механизмом, конфигурация которого практически полностью исключает возможность кражи прицепа. Модель кронштейна этого типа имеет форму квадрата, ответный элемент на прицепе аналогичной конфигурации. Установки на машину под квадрат отличаются по размеру, в зависимости от допустимой максимальной нагрузки, предопределяющейся весом прицепа. Конструкционным преимуществом этого вида кронштейнов является наличие запорного механизма с замком, позволяющего защитить прицеп от угона. Единственным недостатком таких конструкций является сложность их поиска: в продаже, на отечественных рынках их практически нет, придётся заказывать через специальные сайты или в дилерских магазинах.
  2. Прицепной шар. Этот вид прицепного устройства наиболее распространён среди отечественных потребителей, характеризуется как универсальный механизм. Среди преимущественных характеристик агрегатов этой категории пользователи называют простоту монтажа, несложность эксплуатации. Конструкция обладает достойными сцепными характеристиками, а фаркоп в виде шара выступает в роли огромного подшипника. Ответной деталью для крепления дышла прицепа на фаркопе является головка соответствующего размера. Такая конструкция обеспечивает свободный ход прицепу, отсутствие люфта и силы сопротивления, отличные тормозные показатели.

  3. Прицепное устройство, предназначенное для легкового автомобиля в виде буксировочного крюка – конструкция, применяющаяся ранее для транспортирования грузов машинами с повышенными характеристиками по проходимости. Этот тип крепления наименее удобный в эксплуатации, предполагает определённые сложности как при монтаже, так и при использовании по назначению. Особым недостатком подобного устройства выступает наличие ударных нагрузок в процессе транспортировки груза, что отображается в сторону уменьшения эксплуатационного периода крюка.

READ  Велосипед capella 6187 - отзывы

Соответственно, отдавать преимущество при приобретении крепёжных механизмов стоит фаркопам первого или второго вида, с учётом модификации прицепа и его крепёжного ответного элемента. Крюковые фаркопы менее надёжны, эксперты утверждают, что такие модификации очень скоро полностью будут изъяты из рыночных продаж. При подборе механизма стоит учитывать его соответствие типу кузова и модели транспортного средства.

Плюсы и минусы

Велоприцепы не стали, да и не станут, пожалуй, стандартом для каждого райдера, поэтому особенно важно понимать, как сделать выбор между прицепом и другими способами перевозки грузов. В этом поможет знание конструкции и поведения этих механизмов на дороге

Особенности конструкции

Стандартный набор элементов конструкции:

  1. Сцепное устройство — то, чем крепится прицеп на велосипед. Выделяют три типа сцепных устройств:
    • под гайку — на ось заднего колеса велосипеда;
    • под седло — при специальной длинной тяге (дышло) крепление устанавливается на подсидельный штырь. Достаточно опасно, так как сильно влияет на равновесие райдера;
    • за раму — на задний треугольник рамы устанавливаются специальные зажимы, к которым и цепляется весь механизм.
  2. Тяга — она же дышло, изогнутая или прямая труба, заканчивающаяся сцепным устройством.
  3. Платформа — основная часть, на которой размещаются вещи. В зависимости от типа и назначения, может быть трейлером, подвесной решёткой или иной конструкцией.
  4. Ходовая часть и колёса — опять же, зависят от конструкции, но отвечают за то, как двигается велоприцеп.

Бывают и дополнительные детали прицепов для велосипедов, например, средства поворота, световая индикация, дополнительные тормоза и даже электродвигатели, передающие силу энергии движения велосипеду.

Динамика на дороге

Главное на велосипеде — безопасность, а она зависит от того, как велосипедист двигается, и от его заметности.

На заметность влияет удлинение всего движущегося объекта — с иными конструкциями это ещё одна длина велосипеда, болтающаяся сзади практически без контроля. Для того чтобы увеличить заметность сцепки, на площадку и колёса устанавливают дополнительные фары, светоотражающие полосы и делают кожухи из ярких материалов.

На физику движения прицеп для велосипеда тоже влияет достаточно сильно:

  1. Радиус поворота должен быть увеличен — велосипед с прицепом вдвое длиннее.
  2. Силы расходуются на порядок быстрее, особенно замедляется набор скорости в горку, усилий поглощается намного больше — это может сделать передвижение весьма затруднительным.
  3. Торможение так же затрудняется, и на некоторых прицепах даже пытаются установить дополнительные тормоза.
  4. Габариты прицепа могут мешать передвижению по узким обочинам и тротуарам.
  5. Прицепы не предназначены для движения по пересечённой местности — с грузом они просто увязают и не дают двигаться дальше.

Изготовление велосипедного прицепа

Прицеп для велосипеда представляет собой следующую конструкцию:

  • большая платформа 70*100 см
  • кронштейны для крепления к автомобильному багажнику
  • рама из стальных дюймовых трубок, на которую можно установить колеса диаметром до 29 дюймов
  • место для крепления инструментального ящика
  • регулируемое дышло, позволяющее прикрепить прицеп к любому велосипеду

Инструменты:

  • болгарка с отрезным и шлифовальным дисками
  • сверлильный станок с тисками или струбциной (не обязательно, но этот инструмент существенно упростит работу)
  • сверла диаметром 6, 8 и 10 мм
  • метчики
  • центральный пробойник
  • молоток
  • сварочный аппарат
  • брезентовые перчатки и сварочная маска
  • рулетка
  • фломастер

Материалы:

  • стальная дюймовая труба квадратного сечения
  • стальная полоса 50*4 мм длиной 30 см
  • стальная полоса 25*4 мм длиной 30 см
  • шпилька с резьбой длиной 4 см (ось втулки колеса старого велосипеда или болт без головки)
  • две гайки диаметр 10, шаг 24
  • четыре болта диаметр 6, шаг 20 длиной 5 см
  • два болта диаметр 10, шаг 16 длиной 4 см с гайками и шайбами
  • четыре болта с проушинами диаметр 8, шаг 18 с гайками и шайбами
  • лист МДФ 70*100 см, толщиной около 18 мм (это может быть и любой другой материал, который вы сочтете подходящим для изготовления платформы)
  • шаровой разъемный шарнир
  • два велосипедных колеса с покрышками диаметром около 20 дюймов.

Технология изготовления прицепа для велосипеда

1. Изготовьте пластины для посадки оси колес. Эти пластины несложно вырезать из стальной полосы сечением 50*4 мм. Разрезать полосу на части проще всего с помощью болгарки с отрезным диском. Длина отрезков должна быть равной 75 мм. В результате должно получиться 4 одинаковые пластины.

С помощью линейки и фломастера наметьте центр каждой пластины, установите на отметку центральный пробойник и ударьте молотком. Установите деталь в тиски сверлильного станка. Просверлите по сквозному отверстию в каждой из заготовок, выставив минимально возможную скорость вращения. Выпилите болгаркой полоски от отверстий до одной из сторон пластины.

2. Сварите раму для велосипедного прицепа. Ее можно изготовить из дюймовой стальной трубы квадратного сечения. Приготовьте отрезки трубы нужных размеров и сварите детали рамы вместе.

3. Изготовьте дышло. Дышло — это узел, с помощью которого прицеп крепится к велосипеду. Дышло также можно изготовить из дюймовой квадратной трубы и стальной полосы 25*4 мм. Прикрепите этот узел к вертикальной трубке, закрепленной на раме, с помощью двух стяжных болтов. Верхний болт вставьте в отверстие, просверленное в двух стальных пластинах, которые образуют своеобразный хомут. Нижний болт закрепите перпендикулярно верхнему, чтобы он проходилсквозь нижний хомут, и вкрутите в отверстие, просверленное в вертикальной трубке рамы. Просверлив несколько отверстий, вы сможете регулировать высоту расположения дышла и использовать прицеп с любыми велосипедами.

4. Изготовьте платформу. Мы использовали для этого лист МДФ, но лучше выбирать водостойкий материал, так как при намокании МДФ начинает крошиться. Если у вас есть лист ламинированной фанеры, используйте ее. Из фанеры или МДФ выпилите полотно размером 70*100 см, разместите его на раме, разметьте, как лучше скруглить углы, где просверлить отверстия под всевозможные крепления.

5. Установите фаркоп. Для этого на вашем велосипеде должен быть багажник. На багажнике зафиксируйте часть разъемного шарнира с шаром. Вторую часть шарнира нужно закрепить на дышле.

6. Закрепите ящик для инструментов. Рама прицепа больше самой платформы, поэтому в передней части остается место для такого ящика. Проще всего закрепить его с помощью эластичного троса.

Лесовозы

Лесовозный полуприцеп используется для доставки хлыстов или пиленого леса. Для таких конструкций характерно использование П-образных каркасов, которые надёжно фиксируют брёвна на площадке.

Такие фиксаторы называются кониками, они бывают стационарными либо передвижными. Второй вариант более универсальный и позволяет приспособить полуприцеп под перевозку древесных стволов любой длины.

Подразделяются лесовозы на два типа:

  • Цельнометаллические – сортиментовозы.
  • Раздвижные – роспуски.

Особенностью лесовозов является повышенная проходимость и надёжная рама.

На лесозаготовках часто применяются полуприцепы щеповозы. Техника напоминает шторный полуприцеп, адаптированный для перевозок измельчённой древесины.

Полуприцепы могут использоваться не только по целевому назначению, но и доставлять такие грузы, как торф, солому или керамзит. Отличительной чертой щеповозов является подвижная конструкция пола.
