Устройство и разновидности кареток для велосипеда

Стандарты соединений кареток и шатунов

В данный момент существуют следующие типы соединений кареток и шатунов
:

Каретка
– это подшипниковый механизм, закрепленный в узле рамы, который служит для крепления и вращения шатунов системы. На текущий момент существует несколько стандартов (посадочных мест и схем крепления шатунов) кареток, разобраться в которых мы поможем в рамках этой статьи. Вы узнаете чем BB30 отличается от Hollowtech II или Octalink, а также многое другое!

Открытая каретка

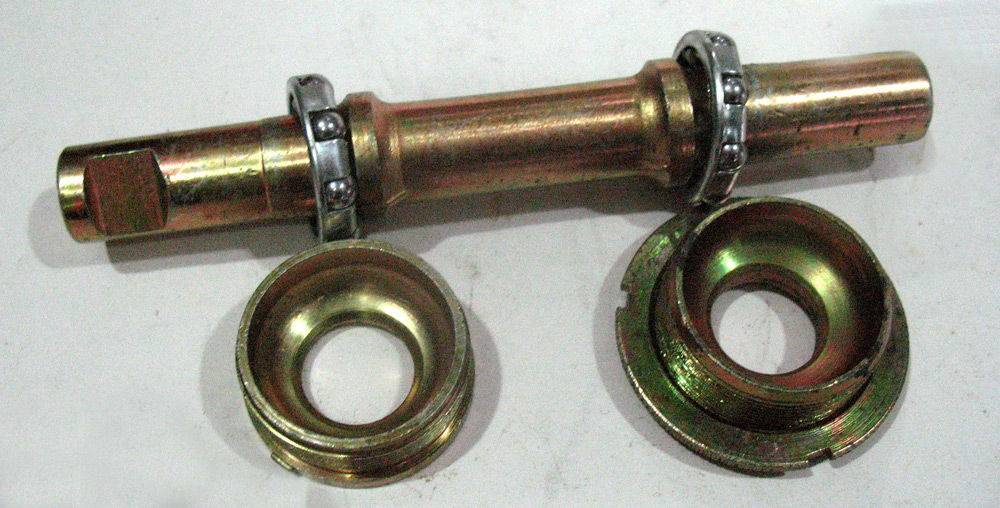

Представляет собой кареточный вал и набор
подшипников, которые прижимаются чашками и вворачивающимися
непосредственно в кареточную трубу велосипедной рамы.

Картриджная каретка

Представляет собой не разборный корпус, картридж, в котором находятся
подшипники и кареточный вал, картридж вворачивается в кареточную трубу
велосипедной рамы. Подобная конструкция позволяет избежать попадания
грязи, песка и влаги, исключает перекос подшипников и необходимость
регулировать каретку. Недостаток картриджных кареток в том, что при
попадании грязи и воды внутрь картриджа, каретка не подлежит ремонту,
поскольку картридж нельзя разобрать. Существуют полуразборные каретки,
что иногда позволяет их ремонтировать.

Стандарты соединений каретки и шатунов.

SQR

Соединение на квадрат. Пожалуй, самое распространенное соединение на
сегодняшний день, подобные каретки выпускаются практически всеми
производителями велосипедных компонентов. Концы вала на таких каретках
выполнены в форме конуса, квадратного сечения. Вал и шатун соединяются с
помощью болта под рожковый ключ или шестигранник. Для того чтобы потом
снять шатуны с вала каретки, вам придется воспользоваться специальным
съемником для шатунов, без которого это просто невозможно.

Каретки с соединением на квадрат, раньше являлись стандартом в горном
велосипеде и несмотря на то, что до сих пор практически все велосипеды
начального уровня комплектуются именно каретками на квадрат, это
соединение вытесняется более новыми и совершенными видами соединений.
Если Shimano еще несколько лет назад выпускала каретки уровня XTR с
креплением на квадрат, то сейчас для этой линейки разработан новый вид
крепления.

Стандарт Shimano, на сегодняшний день выпускается для линеек
велокомпонентов Deore и LX. Представляет собой картриджную каретку с
круглым валом со шлицевым типом соединения. Соответственно для таких
кареток подходят только системы производства Shimano. Шлицевое
соединение позволило выпускать каретки с полым валом большего диаметра,
что привело к снижению веса и повышение жесткости вала по сравнению с
соединением на квадрат.

HOLLOWTECH II

Для XT,XTR и Saint была разработана еще
одна технология под названием HOLLOWTECH II с интегрированной системой
каретки и шатунов, которая монтируется со стороны правого шатуна.
Система Hollowtech II уменьшает количество составных частей, а тем самым
значительно снижает вес и увеличивает жесткость и срок эксплуатации
системы.

Считается, что данный стандарт используется только Shimano, однако
производитель hi-end компонентов для велосипедов Race Face, в своих
компонентах для XC, DH и FR пользуется данным стандартом. И что самое
главное эти компоненты полностью совместимы со стандартом Hollowtech II.
Надеюсь, что данному примеру обязательно последуют другие
производители.

GXP

Giga X Pipe — аналог HOLLOWTECH II от Truvativ. В данной каретке
используется схожая система крепления шатунов, но шлицы не совместимы с
HOLLOWTECH II. В группу GXP входят следующие системы — Noir, Stylo.

ISIS Drive

Шлицевой стандарт, поддерживаемый такими производителями, как Race
Face, Truvativ, FSA, Bontrager, Chris King, Stronglight. Является также
очень надежным как и стандарт Octalink, но эти стандарты не совместимы
из-за разного количества шлицов. Каретки этого стандарта бывают как
открытыми, так и картриджными.

Howitzer

Новый стандарт, который преимушественно используется в шатунах для
экстремального катания. У него немного не такие, как в ISIS, шлицы и
чашки каретки с внешними подшипниками. При этом ось каретки идет вместе с
ней, а не запрессована в правый шатун, как у сэйнта, хотя в самой
каретке все раздельное: чашки отдельно, ось отдельно, проставка между
чашками отдельно.

BB30

Абсолютно новый стандарт кореток. В новом стандарте нет ничего
принципиально нового. От производителя рам, требуется установить новую
кареточную трубу, с внутренним диаметром 41.96мм. В нее впрессовываются
два промышленных подшипника, аналогично тому, как мы делаем на
современных рулевых колонках. Интегрированная в систему ось диаметром
30мм вставляется сквозь подшипники и затягивается вторым шатуном. Все
крайне просто, но абсолютно несовместимо с нынешними рамами и системами.

Как определить неисправность каретки?

Никакой механизм не вечен, особенно если за ним не следить. Именно поэтому рано или поздно кареточный механизм придет в неисправность. Как же определить неисправность? Вообще, это не трудно. Нужно всего лишь быть внимательным. Первый признак – тяжелая езда. Если вдруг крутить педали стало трудно, то, возможно, это неисправность каретки. Налипшая грязь не дает механизму функционировать в нормальном режиме, поэтому ехать становится тяжело. Также характерны скрипы и стуки. Из-за прыжков и сильных физических нагрузок ось может перекосить, или разобьются подшипники. В этом случае будет наблюдаться люфт.

Если при езде стоя педали начинают заедать или сильно скрипеть, то это верный признак нарушения работы. Тут уже нужен ремонт каретки велосипеда. Или просто замена узла на новый.«>

Снятие каретки с велосипеда и ее обслуживание

В нашей статье, мы рассмотрим обслуживание кареток открытого типа Shimano. Каретка может быть с насыпными подшипниками, поэтому при снятии будьте бдительны, так как шарики могут рассыпаться в разные стороны, а также в виде неразборного картриджа.

Для того, чтоб снять шатуны с оси каретки, нам понадобится выжимка шатуна. Выжимка состоит из двух составляющих: правая сторона предназначена для выжимки шатуна с оси каретки, а левая – для съема фиксирующего болта шатунов.

Первым делом отвинчиваем затягивающие болты шатунов или иными словами винт , который находятся на конце вала каретки, с помощью педального ключа. В некоторых случаях, эти винты могут быть скрыты под пластиковыми заглушками, которые легко снимаются с помощью плоской отвертки.

После снятия фиксирующих болтов, с помощью выжимки шатунов, закручиваем съемник резьбовой частью в шатун до упора, но здесь нужно производить закручивание поступательно и без особых усилий, чтоб не сорвать резьбу. Снимаем шатун с оси каретки и протираем посадочные места. После того, как сняли шатуны с вала каретки, необходимо снять саму каретку, для этого понадобится съемник каретки shimano.

Если же у Вас другой тип каретки, то Вам понадобятся другие съемники каретки. Кроме съемника для shiamno, есть еще съемник для интегрированных чашек кареток и подходит для HOLLOWTECH II, GXP, Howitzer. Еще один съемник для кареток стандарта ISIS с 8-ми шлицевыми креплением съемника и подходит для производителей Shimano, Truvativ и SRAM. Все виды съемников могут быть еще укомплектованы рукоятками, и Вам не понадобится разводной ключ.

Лучшие статьи :  Регулировка тормозов (v-brake)

Откручивая каретку, необходимо помнить, что снятие каретки необходимо производить с левой стороны, т. е. с той стороны, где нет звезд на шатуне. Берем съемник, вставляем его в шлицы каретки с левой стороны и разводным ключом крутим против часовой стрелки

Очень важно избегать всяческих перекосов съемника при откручивании чашек каретки, чтоб не повредить саму чашку и съемник

Крутить нужно до тех пор, пока чашка каретки не открутится. После этого, аналогичные действия выполняем с правой стороны, только здесь нужно учесть тот факт, что крутить нужно по часовой стрелке. После произведенных действий, каретка велосипеда будет снята. При замене каретки, старую каретку можно выбросить, а новую поставить. При обслуживании каретки подшипники можно просто заменить на новые.

После того, как каретка была снята, необходимо проверить кареточный стакан на предмет грязи, песка и прочего, которые могли туда попасть, как через каретку, так и подседельную трубу велосипеда.

Для обслуживания каретки разборного типа, берем чашки каретки и проверяем состояние подшипников. Тщательно протираем чистой тряпкой сами подшипники и посадочные места от старой смазки и того, что от нее осталось. Резьбу каретки можно промыть, использовать при этом можно керосин, бензин либо WD-40. Протираем насухо тряпкой. После этого берем любую густую смазку и небольшим количеством смазываем посадочные места и поставив подшипники еще немного добавляем смазку. Однако, каретки разборного типа являются недолговечными и требует частого обслуживания и регулировки подшипников.

Если же каретка неразборная (картриджного типа) и у Вас возникли с ней какие-то проблемы, то лучше заменить ее на новую. Для покупки новой каретки, Вам необходимо знать длину вала, ширину (68 или 73 мм) и тип соединения с шатунами.

Если у Вас интегрированная каретка, то поменять промподшипники можно путем замены промов. Для проверки состояния промподшипников, снимаем пыльник и видим старые подшипники. Снять их можно специальным съемником для внутренних подшипников или же выбыть молотком и стамеской (не рекомендуется). Чистим и смазываем посадочное место, после чего ставим новые промподшипники.

Перед установкой каретки необходимо протереть и смазать все резьбовые соединения.

Вводное слово

Каретка на велосипеде является подшипниковым узлом, на который возложена обязанность соединять шатуны и раму. Кроме этого, каретки обеспечивают крутящий момент на шатунах

Сами теперь понимаете, насколько важной является эта деталь в велосипеде и какую важную роль она выполняет

Для каретки в конструкции велосипеда предусмотрен специальный кареточный стакан. Его можно найти между нижней трубой в зоне пересечения велосипедных перьев, которые располагаются снизу. Именно особенность расположения этого элемента влияет на его недолговечность. Виной становится пыль, грязь и вода, которые попадают на каретку, засоряют её, вызывают образование люфта и посторонних звуков при езде. Если своевременно не разобрать, снять, отремонтировать или заменить этот элемент, то можно в процессе езды ощутить снижение плавности работы велосипеда, уменьшение точности и даже столкнуться с заклиниванием. Ни один велосипедист не захочет ездить с таким дискомфортом, поэтому давайте устранять причину.

Что предлагает Langtu

Помимо вышеперечисленных процедур, наш сервисный центр занимается:

  1. Регулировкой положения переднего и заднего переключателя.
  2. Ремонтом и заменой подшипников на маленькой звезде переключателя.
  3. Устранением люфта в любом узле трансмиссии.
  4. Заменой звезды с изношенными зубьями на кассете.
  5. Установка новой оси трещоточной втулки.
  6. Выявления неприятных звуков в приводе и их устранение.

И всё остальное, что каким-либо образом связано с ремонтом рабочих узлов велосипеда. Если вы давно катаетесь на двухколёсном транспорте, который ни разу не обследовался, – самое время заказать полное обслуживание! Таким образом, вы не только увеличите его срок службы, но и минимизируете возможность возникновения поломок и аварийных ситуаций.

Что необходимо сделать

Привезите велосипед на ТО, где с помощью всех необходимых инструментов будет проведена проверка на наличие изношенных деталей, смазка привода велосипеда и настройка его составных частей для дальнейшей безопасной эксплуатации.

Ремонт каретки велосипеда

Каретка велосипеда Стелс— это подшипниковый узел, который обеспечивает функцию крутящего момента шатунов. Эта деталь требует обслуживания. Ремонт кареточного механизма велосипеда можно сделать своими руками или воспользоваться услугами мастерской. Для ремонта и обслуживания вам потребуются специальные инструменты.

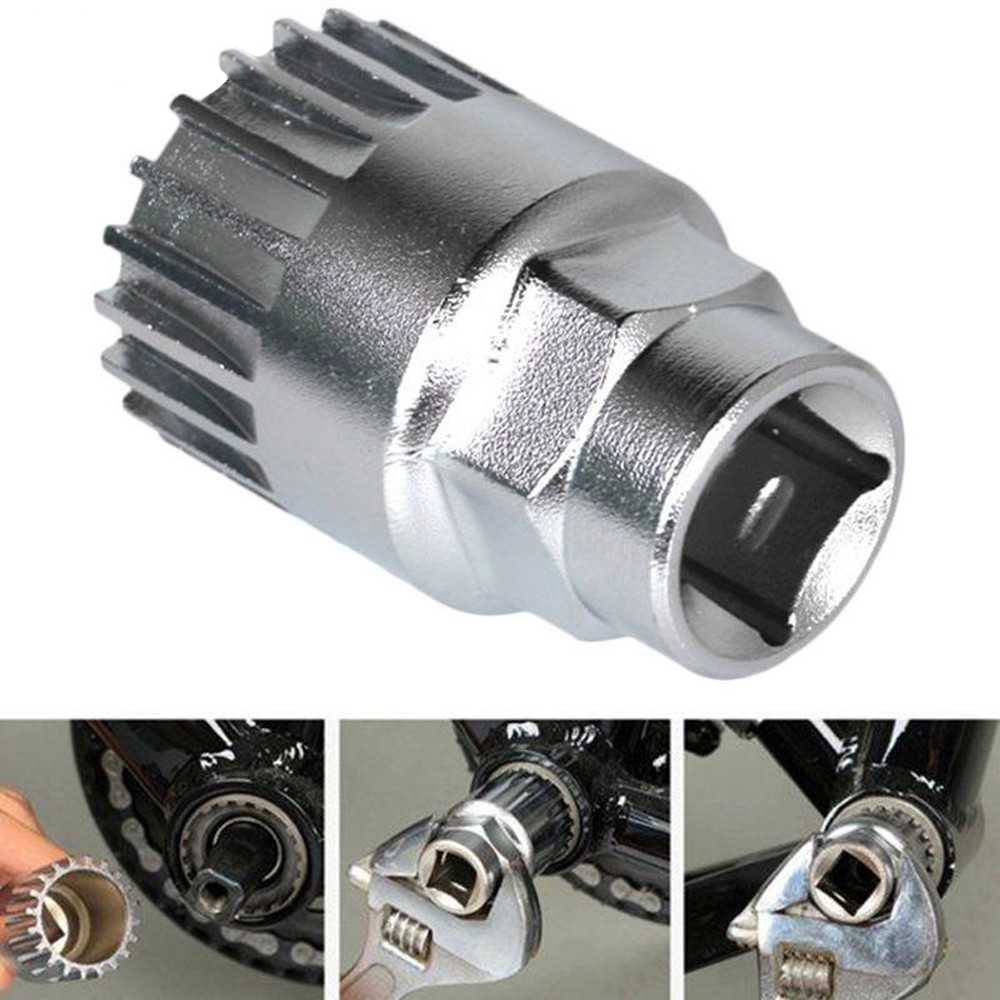

Инструменты для съема каретки

Для ремонта подшипникового узла потребуется какой набор инструментов:

  • шлицевой ключ (главный инструмент);
  • специальный ключ;
  • разводной ключ;
  • выжимка шатунов;
  • отвертка;
  • рожковый ключ.

Извлечение каретки

Существует несколько видов шатунов. Одни шатуны необходимо откручивать стандартным ключом. А для вторых нужно использовать специальный съемник.

При извлечении механизма необходимо руководствоваться одним правилом — детали начинают снимать с левостороннего участка.

Рассмотрим алгоритм действий:

  1. Сначала необходимо перевернуть велосипед в ремонтное положение. Велосипед должен быть зафиксирован. При необходимости велосипед можно перевернуть на сиденье.
  2. На педалях расположена специальная заглушка. Эту заглушку нужно стянуть при помощи отвертки.
  3. Полость необходимо смазать какой-либо смазкой. После этого выкрутить болт. Для этого нужно использовать специальный съемник.
  4. В полость шатуна необходимо установить специальный съемник. Делать это нужно аккуратно, чтобы не повредить механизм. После этого нужно ввинчивать деталь.
  5. Теперь необходимо закрутить болт. Для этого используем обычный гаечный ключ. После этого освободите ось.
  6. Места крепления нужно очистить специальной смесью (WD-40 или керосин).
  7. Теперь нужно открутить шайбу. Для этого используйте стандартный гаечный ключ.

Второй этап:

  • В шлицевое отверстие нужно вставить специальный съёмник. После этого нужно выкрутить чашу механизма при помощи разводного ключа.
  • Теперь съемник необходимо вставить, с другой стороны. Также нужно выкрутить чашу.

Чистка

Как правильно провести очистку деталей?

  1. Места крепления и подшипники покрываются специальной смазкой.
  2. Бензином прочищается резьбовая часть детали.
  3. При необходимости поврежденные детали нужно заменить

Сборка и установка механизма

Сборка детали осуществляется обратно процессу извлечения.

Рекомендации по установке и сборке механизма:

  • Сбор механизма осуществляется справа.
  • Чашу и резьбу нужно смазать смазочным средством.

Каретка велосипеда Стелс представляет собой подшипниковый узел, который обеспечивает соединение системы с рамой. На велосипедах Стелс установлена система закрытого типа.

Установка каретки велосипеда

При сборке каретки главное – правильно поставить чашки. Напомню, что они имеют разную резьбу, а именно — правая чашка имеет левую резьбу, а левая – правую. Перед установкой каретки, смазываем кареточный стакан, подшипники и резьбу чашек густой смазкой. Сбор каретки нужно начинать производить с правой стороны. Для начала, ось каретки вставляем в правую чашку и закручиваем съемником каретки, а затем левую до упора. После того, как чашки каретки были закручены, необходимо проверить каретку на предмет отсутствия люфта (каретка должна крутиться легко и бесшумно). Для этого крутим ось каретки в разные стороны. Будьте внимательны и следите, чтоб чашка пошла ровно по резьбе, так как ее очень легко повредить. Ставим на место шатуны и фиксирующие винты.

  • Для ремонта и обслуживания велосипеда в домашних условиях рекомендуем использовать специальные стойки.
  • Какие велоинструменты должен иметь каждый уважающий себя велосипедист
  • Скрипит велосипед когда крутишь педали? www.velosipedinfo.ru/skripit-velosiped
Лучшие статьи :  Задний переключатель скоростей велосипеда

Велосипед-амфибия

Это не миф — велосипеды учатся преодолевать водные преграды, позволяют своему владельцу совершать поездки по спокойной воде. И это уже – не только смелые эксперименты, а серийная модель.

Итальянская компания SBK Engineering из города Виджевано освоила выпуск комплекта, который в считанные минуты превращает шоссейный велосипед в самодвижущийся катамаран.

Весь комплект, за исключением нескольких деталей, которые постоянно закреплены на велосипеде, легко умещается в небольшой ранец, весом всего 11 килограмм. Процесс перевода велосипеда из сухопутного в «водоплавающий» занимает 10–15 минут и не требует никаких специальных инструментов.

Привод – винтовой, крепится к переднему колесу, и служит как для придания тягового усилия, так и для управления этим плавучим транспортом.

Велосипедист обычным образом садится в седло, крутит педали и управляет направлением движения, как и на суше – с помощью руля.

Вращение передается с педалей на заднее колесо, а с него, через гибкий тросик — уже на сам привод. Кстати, этот же тросик используется и в процессе сборки, для передачи усилия на насос для накачки двух входящих в комплект поплавков: достаточно сесть на велосипед, как на велотренажер, и, вращая педали, быстро накачать оба поплавка.

Грузоподъемность получающегося катамарана – до 125 килограммов, и при этом он может развивать скорость до 10 км/час – для воды это очень неплохой показатель.

Неугомонные конструктора и дизайнеры не прекращают своей деятельности по изобретению новых велосипедов. Теряешься в догадках – какие еще усовершенствования у них в разработке? Но то, что новаторские идеи у них есть и будут – в этом сомнений нет никаких.

Как снять каретку с велосипеда?

Итак, для ремонта механизма его для начала нужно снять, извлечь из стакана. Перед тем как начать работы, необходимо почистить место вокруг каретки. Нужно удалить всю налипшую грязь и пыль. Все это делается для того, чтобы потом не занести весь мусор внутрь.

Как снять каретку с велосипеда? Для начала нужно снять заглушки, которые закрывают доступ к гайке крепления шатуна. Чтобы быстро добраться до интересующего механизма, нужны специальные ключи: шатунная выжимка и съемщик каретки.

Сначала нужно вставить один конец шатунной выжимки и открутить гайку. Затем вставляем ее другим концом и силой ввинчиваем. Таким образом, шатун сходит с оси и его можно снять. То же самое нужно проделать с другой стороны. Лучше всего начинать работы со стороны, где нет звездочек.«>

Следующий шаг – снятие каретки. Вот тут уже пригодится специальный съемщик. Вставляем его, а с другой стороны надеваем гаечный ключ. Приложив немного усилий, можно достать до устройства. Аналогичные действия проводим с другой стороны. Теперь каретка готова к извлечению. Если устройство находится в более-менее приличном состоянии, то дело обойдется только смазкой подшипников. Для этого лучше всего использовать густые смазки. Собирается каретка велосипеда в обратном порядке.

Обслуживание

Перед разборкой кареточного узла стоит протереть детали от пыли и грязи. Далее, приступать к раскручиванию левого шатуна, так как правая сторона более трудоёмкая из-за наличия звёздочек.

Отдельные виды могут иметь гайки, для которых потребуется специальный ключ. Раскручивать нужно аккуратно, без соскакивания инструмента, иначе будут слизываться грани деталей.

Потом, используя специальный ключ, вставляем его в пазы и откручиваем чашку с левой стороны. Достаём подшипники из узла, убираем грязь внутри и промываем в растворителе, бензине или любом другом обезжиривателе. После чего смазываем их смазкой для подшипников. Сборка осуществляется в обратном порядке, с попутным смазыванием внутренних деталей. В зависимости от разновидности системы процесс может проходить немного иначе.

Как собрать каретку на велосипеде

После техобслуживания каретки ее нужно снова собрать и вернуть на свое место. Этот процесс легче, чем снятие, ведь механизм стал более или менее знакомым.

Чтобы вернуть все детали на свое место, наносим смазку ровным и тонким слоем на подшипники, вал каретки и другие детали. Каждая деталь должна вставляться противоположным боком, например, подшипник вставляется звездами внутрь, а длинный конец вала каретки должен находиться в стороне трансмиссии, с обратной стороны подшипник монтируется звездами наружу.

Чашечки нужно сначала изнутри обдать смазкой, а потом уже одеть. Закручивая чашечки, следите чтобы осевой люфт полностью устранился, а вращение вала немного стеснилось. После монтирования крепящих колец чашечка немного сойдет с места, и ось свободно закрутится. После проведения вышеизложенной операции проверьте, как крутятся педали. Если туговато ‒ чуть-чуть ослабьте гайку.

PressFit

Система PressFit не требует смены шатунов, поскольку она совместима с каретками, в которых подшипники размещены вне муфты (например, hollowtech II). Единственное что нужно иметь в виду, это несовместимость между брендом Sram и остальными, такими как Shiamano, Fsa или Race Face. Поэтому, каретки PressFit можно использовать с шатунами Shimano, FSA или Race Face, но нельзя с шатунами SRAM, и наоборот (в случае SRAM, интегрированные системы с левой стороны имеют диаметр 22 мм и 24 мм с правой).

Интегрированная каретка (резьба)

Производитель Тип Диаметр оси Резьба Ширина муфты
Truvativ (SRAM) XR Giga X Pipe (GXP) 22 мм (левая)
24 мм (правая)
BSA 1.37″ (35 мм) 68 мм – 73 мм
Shimano Hollowtech II 24 мм BSA 1.37″ (35 мм) 68 мм – 73 мм
FSA FSA Mega Exo -Ø24 24 мм BSA 1.37″ (35 мм) 68 мм – 73 мм
FSA FSA MegaEvo 30 мм BSA 1.37″ (35 мм) 68 мм
FSA FSA Mega Exo -Ø19 19 мм BSA 1.37″ (35 мм) 68 мм – 73 мм
Race Face X-Type 24 мм BSA 1.37″ (35 мм) 68 мм – 73 мм/100 мм

Интегрированная каретка (PressFit)

Тип Диаметр оси Диаметр муфты Ширина муфты
BB30 30 мм
через адаптер
24 мм, 24/22 мм
42 мм 68мм (шоссе)
73мм (MTB)
PF30 30 мм
через адаптер
24 мм, 24/22 мм
46 мм 68мм (шоссе)
73мм (MTB)
86.5мм (386EVO)
BB86/92 24 мм
24/22 мм (SRAM)
41 мм 86,5 мм (шоссе)
91,5 мм (MTB)
BB90/95 24 мм
24/22 мм (SRAM)
37 мм 90,5 мм (шоссе)
95,5 мм (MTB)
BB386 EVO 30 мм 46 86,5 мм

Можно ли изменить раму?

Группа американских конструкторов пришла к выводу, что классическая треугольная схема рамы в ряде велосипедов – излишество, утяжеляющее общий вес машины.

В самом деле, труба, идущая от педалей к рулевой муфте, имеет постоянное напряжение лишь на разрыв, так почему бы не заменить ее прочным тросом?

Лучшие статьи :  Тони Мартин подверг «Катюшу» чудовищной критике

Мало того что конструкция велосипеда значительно облегчается. Использование пружинного демпфера в передней части стального нержавеющего тросика и шарнирного соединения горизонтальной трубы рамы с вертикальной позволяют амортизировать удары, принимаемые передним колесом, при этом общая прочность конструкции ничуть не страдает.

Такой велосипед легко складывается практически пополам и упаковывается в чехол – очередной плюс при его хранении или транспортировке.

Но и это еще не все. Испытания показали значительное повышение КПД подобного велосипеда.

Пружина, установленная в передней части троса имеет способность аккумулировать энергию, которая ранее тратилась впустую в «мертвой» части такта вращения педалей, и даже энергию ударов, пришедшихся на переднее колесо.

Растягиваясь, тросик с пружиной несколько увеличивают колесную базу велосипеда, а сокращаясь – придают ему дополнительное поступательное усилие.

Типы кареток и элементов

Существует огромное количество стандартов и видов кареток. В основном они подразделяются по таким параметрам:

  • длина вала – она же длина оси, важна для положения системы и педалей, может варьироваться;
  • длина корпуса – должна соответствовать размерам стакана, но есть возможность отклонения;
  • тип резьбы – размеры резьбы для крепления в стакан. Варьироваться не может, необходимо точное соответствие;
  • тип крепления шатунов – размеры и способ крепления шатунов системы к валу. Необходимо полное совпадение.

История развития стандартов очень интересна, потому как в ней встречаются стандартизирующие организации, патентные споры и непрерывное совершенствование конструкции.

Есть разделение и по принципиальной конструкции.

По объединённости с системой

  • Интегрированные каретки для велосипедов составляют единое целое с системой. Ось в таком случае является единым целым с одним из шатунов, что уменьшает вес и стоимость, а также повышает надёжность всей конструкции.
  • Неинтегрированные модели – отдельный узел, который позволяет закреплять шатуны определённого типа.
  • Большинство моделей картриджные, т.е. подшипники составляют картридж, внутри которого они запрессованы заводским способом. Некартриджные каретки требуют постоянного обслуживания, так как возможностей попадания грязи внутрь узла намного больше.

По кареточному стакану

С резьбовой посадкой, под различные размеры:

  • «Английская резьба»;
  • 68 мм;
  • 73 мм – распространён в MTB байках;
  • 83 мм – в дисциплинах Trial и BMX;
  • 100 мм – круизеры с широкой рамой;
  • «Итальянская резьба» под стакан 70 мм – такое изделие легко найти в старых шоссейных велосипедах;
  • «Французская резьба» – использовалась в советских дорожных велосипедах.

Press-fit, иначе – стандарт BB30 – совсем новый, но очень перспективный. Подшипники запрессовываются в кареточный стакан, и в них продевается вал диаметром 30 мм, что увеличивает общую жесткость узла и его надёжность. Данный стандарт разбивается по размерам кареток:

  • BB30 – диаметр стакана 42 мм, ширина 62 мм для шоссейного и 73 мм для горного велосипеда;
  • PF30 – диаметр стакана 46 мм, ширина 68 мм и 73 мм;
  • Press-fit – модели под ось стандартных размеров (24 мм);
  • BB90, BB95 – диаметр стакана 37 мм, ширина 90,5 или 95,5 мм;
  • BB86, BB92 – диаметр стакана 41 мм, ширина 86,5 или 91,5 мм;
  • BBright Direct Fit – диаметр стакана 42 мм, ширина 79 мм;
  • BBright Press Fit – диаметр стакана 46 мм, ширина 79 мм;
  • 386 EVO – внутренний диаметр 46 мм, ширина 86,5 мм.

Эксцентриковые устройства со смещённым креплением, которые позволяют быструю и удобную установку: велосипедная каретка проворачивается в стакане, затягивая цепь, а затем фиксируется гайкой или болтами. Такие устройства обычно используются на велосипедах с фиксированной передачей или планетарной втулкой, на серийных байках встречаются очень редко. Существует также несколько размеров:

  • Посадочный диаметр 54 мм;
  • Стандарт 46 мм, под раму Press Fit 30, обычно поставляется интегрировано с осью 24 мм;
  • Стандарт BSA – с одноимённой резьбой, используется со специальным полузвеном, позволяя смещать натяжение цепи.

По креплению шатунов

  • Квадрат (SQR) – стандартный квадрат, очень старая система крепления, которая, однако, достаточно неудобна – при частой разборке шатун разбалтывается, и при педалировании будет повреждать вал, приводя к необходимости замены по причине износа вала каретки, а не, как обычно это бывает, износа или повреждения подшипников.
  • Шлицевой – с несколькими стандартными размерами, позволяет избежать проблем квадратного сечения, не позволяя валу и шатунам разбалтываться друг относительно друга.

Шлицевых соединения множество версий:

  • Octalink – стандарт от Shimano для недорогих байков. Существует две поставки – Octalink v1 и Octalink v2;
  • ISIS Drive – общий шлицевой стандарт для множества компаний. Основные производители – FSA, Truvativ, Race Face. Последняя компания была инициатором разработки стандарта из-за ограничений компании Shimano на Octalink;
  • Hollowtech II – применяется в интегрированных системах Shimano высокого уровня;
  • Giga X Pipe (GXP) – альтернатива Holowtech II от Truvativ, Noir и Stylo;
  • Howitzer – вариант, схожий с ISIS для экстремальных байков.

Дадим ногам отдохнуть!

Конструкторская мысль всегда работала над вопросом, как облегчить велосипедисту жизнь, какие способы придания поступательного движения можно дополнительно применить на этой небольшой машине.

Размещаются на велосипедах компактные двигатели внутреннего сгорания. Существует немало разновидностей электроприводов, в том числе и мотор-колесо.

Некоторые разработчики создают даже электрические велосипеды, у которых необходимая энергия поступает с солнечных батарей, встроенных в колеса.

А если не менять принципиально конструкцию велосипеда, а придать ускорению самому ездоку? Таким путем пошли разработчики ранцевых двигателей.

Если честно, идея эта рассматривалась уже давно, энтузиастами неоднократно изготавливались самодельные устройства. Но несколько лет назад американская компания PacificWind выпустила на рынок модельный ряд ранцевых винтовых двигателей, разработанных специально для движения на велосипеде.

Идея понравилась, кстати, и любителям роликовых коньков, лыжникам, скейтбордистам.

Двигатель имеет интересный принцип управления – гибкий тросик соединён со специальной перчаткой, и велосипедист выбирает нужные режимы работы привода буквально «мановением пальцев».

Система очень экономична – в среднем от полутора до двух литров топлива на 100 километров пробега, при этом вес ранца – всего от 5 до 8 килограмм, в зависимости от модели и ее мощности.

Существуют и более «сумасшедшие» идеи – оснащение велосипеда портативными реактивными ускорителями – но это, скорее, лежит в плоскости экспериментального творчества, не предназначенного для повседневного использования.

Интегрированная каретка

Используется в самых дорогих группах (например, XTR, Dura Ace, XX1). Такая система состоит из оси увеличенного диаметра и полой внутри, соединённой с шатуном (левым у SRAM и правым у Shimano), а также подшипников на внешней стороне муфты. Благодаря увеличению диаметра оси и смещению подшипников за пределы каретки, значительно увеличена жесткость всей конструкции, а так же уменьшен вес. Вариантом интегрированных систем, являются прессованые каретки (так называемые PressFit), у которых подшипники скрыты в каретку (точнее — впрессованы), что в значительной степени защищает их от мусора, пыли, воды и грязи. Кроме того, такое решение позволило разместить подшипники большего диаметра и увеличить общую ширину каретки, тем самым сделав конструкцию рамы более жесткой. Но такое решение имеет и недостаток, — сложность замены подшипников.
