Спицы колеса велосипеда

Радиальное биение (эллипс, яйцо)

Править восьмерку, называемую в народе «яйцо» несколько сложнее.

1. Первым делом, снимите покрышку, чтобы убедиться, что кривой — обод, а не резина, как это часто бывает.

2. На перевернутом велосипеде покрутите колесо, и приложив сверху какой-то предмет, заметьте мелом ту область обода, которая этот предмет приподнимает. Постарайтесь локализовать самый центр, главную спицу.

3. Теперь вам придется одновременно следить за тремя направлениями: начинать ослаблять натяжение, начиная с центральной спицы, натягивать соседние две спицы ровно на то же количество оборотов, чтобы не было восьмерки и натягивать спицы в противоположном конце колеса, чтобы исключить появление яйца в другом месте.

Это кажется очень сложным (так и есть), и здесь нужен только опыт. Нужно понимать, что ничего особо страшного вы не накрутите, и всегда можно будет всё начать сначала, ослабив, а потом равномерно натянув все спицы.

4. Точно также, как и в случае восьмерки. после выправления яйца нужно «усадить» спицы, давя на них всем весом.

Процесс спицовки

Разберём процесс сбора колеса, или спицовки.

Для начала приготовим всё необходимое:

  1. Спицы в необходимом количестве, с равными параметрами.
  2. Втулка с фланцами, подходящими под выбранное количество спиц.
  3. Обод с соответствующими пазами для ниппелей.
  4. Спицевой ключ, удобный для закручивания ниппелей.

В незабвенном гайде по сбору колеса от Шелдона 35 шагов, которые следует выполнять корректно и без ошибок. Понятно, что все учатся «в бою», и мы приведём лишь основные этапы: 1. Приготовим спицы (смажем, ещё раз проверим длину и наличие ключа), иначе их невозможно правильно натянуть.

2. Вставляем спицы в колесо, начиная с ключевой, без фанатизма, на 2 оборота

Важно, чтобы количество оборотов (т.е. начальное натяжение) всех спиц было одинаковым. 3

Начинаем правильно подтягивать, проходя по всему ободу, на каждом из ниппелей делая по 1 обороту. Если в конце обода становится тяжело его делать, значит, переборщили, возвращаемся назад и делаем по 0,5 оборота

3. Начинаем правильно подтягивать, проходя по всему ободу, на каждом из ниппелей делая по 1 обороту. Если в конце обода становится тяжело его делать, значит, переборщили, возвращаемся назад и делаем по 0,5 оборота.

4. Проверяем восьмёрку – выбираем блок спиц и равняем обод, натягивая ту или иную сторону.

5. Проверяем эллипс – регулировка проста, подтягиваем «горку» или ослабляем «провалы».

6. Проверяем зонтик – необходимо отрегулировать условную окружность крепления ниппелей (центр профиля обода должен проходить по центру велосипеда). Обычно равняют по расстоянию от обода до тормозных колодок.

7. Проводим окончательное натяжение, чтобы все ниппели вошли в пазы.

8. Убираем смазку и подпиливаем концы спиц, если они выглянули в процессе натяжения за пазы – при нагрузках они начнут повреждать камеру и подложку.

Собственно, всё! Конечно, сбор колеса – сложная, особенно для новичка, работа, и приступать к ней стоит только в хорошем настроении и состоянии, чтобы не допускать ошибок. Если хотя бы одна спица сломалась, это повод для выполнения работы заново. Здесь может быть и некачественная партия, и ошибка в последовательности, и элементарная невнимательность.

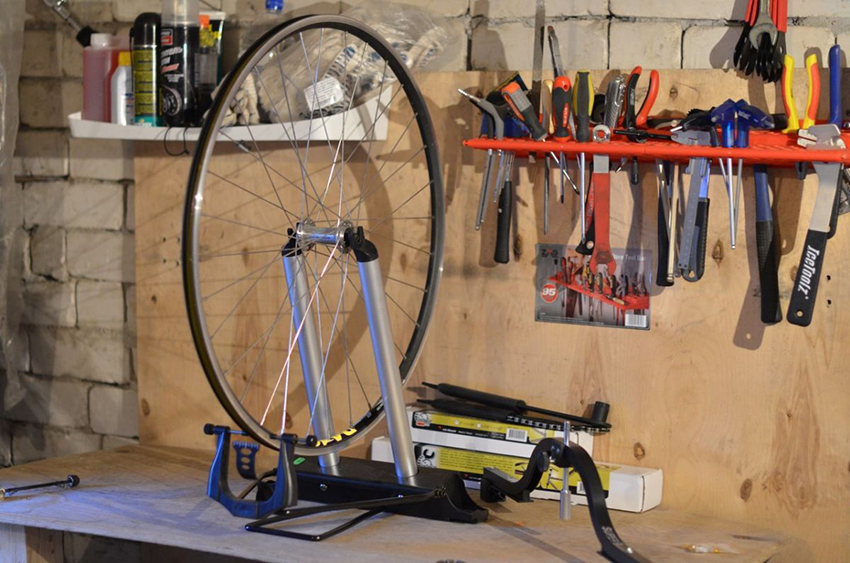

Специальная установка для крепления колеса, она же «станок», далеко не обязательна. Все правки можно с лёгкостью производит прямо на велосипеде, перевернув его и установив на устойчивое основание. Снять спицы намного проще, чем потом ремонтировать повреждённое из-за ошибок колесо.

Причины, вызывающие деформацию колеса

Причин, вследствие которых изрядно искривляется колесо, может быть несколько:

  • Это, конечно же, вес велосипедиста, который изо дня в день создает нагрузку на колеса. Так как вес человека может быть разным, то и нагрузка соответственно тоже разная.
  • Резкое торможение велосипеда может создать дополнительную нагрузку для спиц колеса.
  • Крутые повороты на пути велосипедиста также могут стать причиной деформации.
  • Неровный рельеф, по которому едет велосипед нередко приводит к проблемам с колесами.
  • Сильный удар или падение, скорее всего, приведут к так называемой восьмерке.
  • И, в конце концов, просто разболтанные спицы приведут ни к чему иному, как деформации колеса.

Эти проблемы не так уж страшны и могут быть решены с помощью переспицовки колес. Лучше всего, если пользователь знает сборку велосипеда и сможет справиться с этим самостоятельно, ведь никто не знает, где проблема может настигнуть. Ну и, конечно же, в любом сервисном центре опытные специалисты окажут услугу по любому виду переспицовки.

Основные виды переспицовки колес

Существует два основных вида спицовки:

  • Радиальная.
  • Тангенциальная.

Есть еще несколько названий, которые являются уточнением рисунка, получаемого в итоге из спиц колеса:

  • Смешанная.
  • Крученые спицы.

Основным отличием радиальной спицовки от крестовой или тангенциальной является то, что при радиальном методе спицы не пересекаются между собой.

Особенности радиальной спицовки

Опытные специалисты такой вид спицовки используют в основном для передних колес. Объясняется это тем, что они менее подвержены нагрузки со стороны педалей и тормоза. Но, несмотря на это, колесо получает колоссальную нагрузку, которая направлена вертикально. Именно поэтому при радиальной спицовке, используется большое количество спиц. Механики рекомендуют оптимальное количество спиц 32.

Такая спицовка не очень надежна и поэтому из плюсов такого вида можно назвать только внешний вид колеса, благодаря которому и получила название «солнце».

Стоит отметить, что при таком способе спицевания не играет большой роли куда обращена головка спицы. По желанию велосипедиста она может быть направлена внутрь флянцев втулки, так и наружу.

Особенности тангенциального спицевания

Это спицевние позволяет прекрасно выдерживать все нагрузки, возникающие во время езды. При этом есть один нюанс: чем угол, образованный между фланцами и спицей шире, тем колесо прочнее. Это объясняется тем, что при таком расположении нагрузка распределяется равномерно, не нанося при этом особого вреда велосипеду.

Тангенциальное спицевание идеально подойдет для задних колес, в том числе и дисковых. Они всегда обеспечены нагрузкой от использования педалей и тормозов. Самым популярным и прочным рисунком является «три креста». Этот рисунок доказал свою прочность и надежность временем и испытаниями.

При смешанном спицевании центральная спица по отношению к ободу находится как в спицовке «солнце», а боковые спицы скрещиваются.

Материалы для изготовления

Чаще всего применяются:

  • нержавеющая сталь (хромомолибден);
  • титановые сплавы;
  • конструкционные стали с никелевым напылением.

От типа резьбы зависит прочность изделий. Её делают нарезанной или накатанной. Лучшими являются элементы с накатанной резьбой, но они и стоят дороже из-за сложности изготовления.

От типа резьбы велоспиц зависит прочность колес

Спицы по геометрии делятся:

  • на аэро, плоские;
  • с постоянной толщиной, цилиндрические;
  • с баттингом, цилиндрические

Аэро (плоские)

Имеют правильную аэродинамическую форму для снижения сопротивления воздушного потока. К недостаткам относится частая настройка втулки, что ослабевает крепление и требует больше времени.

С баттингом

Применяется для любителей кататься по бездорожью. Они способны поглощать удары и равномерно распределять нагрузку за счёт своих конструкционных особенностей. Имеют переменную толщину и, благодаря технологии холодной ковки, они способны растягиваться без ущерба для молекулярной структуры материала.

С баттингом бывают:

  • на одно утолщение;
  • два утолщения;
  • тройной баттинг.

Наибольшее распространение получили элементы с двойным утолщением, подходящие для шоссе и МТБ. Для электровелосипедов, даунхилла и тандемов рекомендуются спицы с тройным утолщением.

Спицы с баттингом применяются для любителей кататься по бездорожью

READ  Регулировка тормозов велосипеда

Цилиндрические с одинаковой толщиной

Они применяются на преобладающем большинстве велосипедов. К недостаткам относится эластичность, масса и быстрая усталость материала, что требует частой замены.

Сделать спицевый ключ своими руками

Часто приобретение некачественного приспособления приводит к повреждению ниппеля. Такая поломка гарантирует полную замену спицы, что особенно распространенно на заднем колесе. Чтобы избежать подобного, стоит задуматься об изготовлении ключа самостоятельно.

Необходимые инструменты:

  • слесарные тиски – лучше использовать инструмент средних размеров;
  • болгарка с металлическими кругами (допустимо применение ножовки по металлу);
  • крупная автомобильная гайка на 1 дюйм;
  • штангенциркуль;
  • ключ;
  • надфиль;
  • наждачная бумага.

Первоначально необходимо провести замеры ниппеля спицы. Выполняется это при помощи штангенциркуля. Не меняя положения инструмента, нанести отметки в местах будущих спицевых пропилов. Далее следует закрепить ключ в тисках, и сделать выборку на глубину 4 мм. Делается это с учетом ширины ниппеля.

Для изготовления пропилов всегда нужно учитывать ширину ножовки по металлу или болгарки. Все действия производятся с внутренней стороны рисков штангенциркуля.

Получение исходных данных для расчета длины спиц

Введение

Для понимания всех терминов, используемых далее, необходимо ознакомится со статьей «Сборка велосипедных колес» Шелдона Брауна.

Длина спиц не очень критична, точность расчета в 1 мм вполне достаточна. Большинство калькуляторов рассчитывают длину спиц с точностью до десятых долей милиметра, но спицы продаются с шагом в 1 мм, а некоторые бренды и с шагом в 2 мм.

Количество крестов и спиц

Каждая спица в спицевом наборе пересекает несколько других спиц. Количество этих пересечений и называется «крестами», обозначим мы это знаком K. Радиальный набор, иначе говоря — это набор «в ноль крестов». Количество спиц обозначим знаком N.

Размеры втулки

Основные размеры втулки: D L , D R , W L , W R , S

  • D — диаметр фланца втулки. Левого (D L) и правого фланца (D R) по центрам отверстий, а не внешний диаметр. Обычно бывает в диапазоне 38 — 67 мм;
  • S — диаметр отверстия под спицу (обычно 2,4 мм)
  • W — расстояние от центра до фланца втулки (W L — до левого фланца, W R — до правого фланца).

Измерение диаметра фланца
(Flange Hole Diameter). Это расстояние от центра одного отверстия под спицу до центра диаметрально противоположенного отверстия. Поскольку измерять расстояние между центрами отверстий затруднительно, то более точные результаты можно получить, измерив расстояние между краями отверстий и их диаметр. Полученное расстояние скорректировать на величину одного диаметра. Расстояние от центра до фланца
втулки W L , W R
(Hub Center To Flange Center Dimension — Flange Spacing) получается за два шага:

Особенности конструкции

Конструкция

  • Спицы для велосипеда имеют различную длину, в зависимости от диаметра колеса, втулки и типа крепления. С одного края нанесена резьба, выполненная при помощи накатывания или нарезания. С другого края ниппель, представляющий собой вид шапочки гриба. Сторона с ниппелем загнута буквой “J”, что позволяет продевать их в отверстие на фланце;

  • Кроме классической формы существуют и прямой тип крепления, но они менее распространены и такая система обходится обычно дороже классической. В данном случае ниппель не загибается в букву “J”, а остается прямым. Для этого выпускаются специальные втулки несколькими брендами. Считается, что такой тип конструкции повышает прочность и долговечность колеса;
  • Отдельного внимания заслуживают модели колёс не имеющие спицовки. Устройство некоторых колёс предусматривает использование дисков, вроде тех, что ставят на машины. Но такие варианты могут привести к трагичным последствиям при встрече с боковым ветром как для ездока, так и для велосипеда. Также бывает несколько вставок (крыльчаток). Модель смотрится интересно, но при поломке придётся заменять все колесо полностью, что может влететь в копеечку. И обычно такая конструкция делится на два вида: очень дорогое колесо – карбоновое и очень дешевое и не надежное, с малой жесткостью, большим весом и низкой долговечностью.

Материал изготовления

В качестве материала изготовления обычно используют нержавеющую сталь. Также бывают и другие материалы, например, обычная сталь, титан или стали с никелевым напылением.

Обычная сталь используется в бюджетных велосипедах и имеет больший вес и склонность к коррозии. Чего не скажешь при использовании других более дорогих сплавов. Для ниппеля часто используют латунь или бронзу, а для тела спицы сталь с нержавеющими свойствами;
Нержавеющая сталь наиболее распространена на современных велосипедах. Она имеет наилучшее соотношение цена/ вес/ прочность;
В гонке за весом и прочностью выигрывают титановые

Они выдерживают большие нагрузки при езде и имеют наименьший вес, что важно соревнующихся шоссейных и кросс-кантрийных дисциплинах. Но и стоит материал крайне дорого.

Способ изготовления

  • Катаные. Изготавливают из прута соответствующего диаметра. Классический вариант и наиболее распространенный. Проще в производстве и, как итог, ниже в конечно цене продукта;
  • Плоские. Как и катанные, но при этом подвергаются выравниванию по одной плоскости, что увеличивает аэродинамичность и конечную прочность. Дороже в производстве, выше в цене;
  • Тянутые. Относятся к самым дорогим. Процесс изготовления наиболее сложен. Спица имеет переменную толщину (баттинг) и может достигать тройного баттинга.

Как собрать колесо велосипеда bmx

      Спицовка колеса начинается с того, что необходимо сначала вставить 2 спицы во втулку перекрещенным методом, как показано на картинках. Готовы спицевать колесо? Тогда идём дальше

Стоит обратить ещё внимание на то, что одна спица должна идти как бы внутрь втулки, а вторая наружу. То есть, проще говоря, спицевать колесо надо, засовывая спицы через одну с противоположной стороны фланца. Теперь что касается выбора отверстия на ободе

Первую дырку при спицовке выбираем случайно. Так как мы рассматриваем способ сборки колеса в 36 спиц и 3 креста, то вторую дырку выбираем пятой по счёту (с нужной стороны) от вставленной спицы. Это хорошо заметно на картинке про то, как собрать колесо велосипеда bmx. Помните, прочные колёса прослужат дольше, если Вы интенсивно будете тренировать разного рода трюки, например manual to 180

Теперь что касается выбора отверстия на ободе. Первую дырку при спицовке выбираем случайно. Так как мы рассматриваем способ сборки колеса в 36 спиц и 3 креста, то вторую дырку выбираем пятой по счёту (с нужной стороны) от вставленной спицы. Это хорошо заметно на картинке про то, как собрать колесо велосипеда bmx. Помните, прочные колёса прослужат дольше, если Вы интенсивно будете тренировать разного рода трюки, например manual to 180.

      Передохните, игра box 10 bmx ждёт Вас. Далее вставляем остальные спицы этим же методом, при этом каждая следующая идёт в соседнюю дыру на ободе (livebmx.ru советует не забывать про нужную сторону спицовки при сборке колеса). Спицовка колеса не так уж и сложна, как кажется на первый взгляд. Первый раз собрать колесо будет непривычно, но с опытом Вы научитесь спицевать колесо довольно быстро. Когда Вы собрали все спицы с одной стороны фланца, проверьте такой момент. Каждая спица должна иметь 3 креста, при этом 2 креста идут с одной стороны спицы, а третий, самый близкий к ободу, идёт с другой стороны (кресты отмечены стрелками на изображении). При сборке колеса вначале закручивайте ниппеля совсем чуть чуть. Натягивать спицы Вы будете в самом конце (правильная спицовка и последовательность действий).

Как спицевать колесо — правильные действия

Видео в стадии монтажа, скоро добавим.

READ  Style

      Если Вам оказалась полезной данная статья «спицовка 36 спиц в 3 креста – как собрать колесо велосипеда», поделитесь ссылкой на неё со своими друзьями: http://livebmx.ru/articles/spicovka_kolesa.html

Автор статьи: Андреев Максим

Какой бывает спицовка

Выделяют два наиболее популярных вида спицевания колес – радиальный и крестовой. Радиальное спицевание применяется только для сборки передних колес, на которые будут установлены ободные тормоза. Радиальный рисунок имеет весомый недостаток – колесо с такой спицовкой испытывает высочайшую нагрузку в вертикальном направлении. А, пожалуй, единственным достоинством этого варианта можно назвать приятный глазу внешний вид.

Куда более универсальной и функциональной является крестовая спицовка. Спицевание крестом, возможно, выглядит менее эффектно, зато позволяет добиться максимально адекватной реакции на тормозящее и вращающее усилие от втулки. При таком варианте даже самая серьезная нагрузка от торможения и педалирования переводится на растяжение спиц.

Крайне редко используется смешанная спицовка. Этот вариант является чем-то средним между радиальным и крестовым способами.

Определившись с видом спицовки, можно смело начинать процесс сборки колеса. Он делится на несколько этапов.

Натягиваем спицы. Читайте внимательно.

Прежде чем приступить к натягиванию спиц, нужно завернуть все ниппели на одинаковую глубину. Если у вас короткие спицы, то после их подтяжки, витки резьбы должны быть видны в одинаковом количестве. В случае если ваши спицы длинные, то вам нужно выходящий конец спицы установить по уровню шлиц ниппелей. Дальнейшая работа по натяжке спиц заметно упростится, если равномерно завернуть ниппели.

Далее, нужно выполнить такие шаги с ниппелем: заворачивайте его от вентильного отверстия, заворачивая каждый ниппель в один оборот. Далее нужно проверить спицы на слабину. В случае если спица натянута слабо, можно провести еще один оборот. Однако нужно помнить, что сильно затягивать спицы не стоит. Об этом вы можете вспомнить, если по прохождению три четвертых обода колеса вы обнаружите проблематичность закручивания ниппеля спиц – закручивать ниппель станет очень трудно. Такая ситуация говорит о том, что тот самый второй оборот, был лишним, поэтому стоит провести возвратный оборот ниппелей.

Следующим этапом, когда производится натяжка спиц на велосипеде, будут такие действия: если есть такая возможность, нужно установить собранное колесо на станок, если же нет, то можно установить колесо и на велосипед. Делается это, для того, дабы обнаружить неровности колеса. Вам необходимо присмотреться к колесу и определить, какая неровность обнаруживается в большей степени. При большей горизонтальной неровности и смещении обода вправо примерно на четыре спицы, из них две смотрят на левый фланец, а две на правый фланец, нужно выполнить оборот левых ниппелей на четверть оборота, а правые же послабить на четверть. Если неровности таким способом устранить не удается, нужно найти место самой худшей левой неровности, и натянуть его.

Чтобы исправить вертикальные неровности, нужно найти место обода, которое находится наиболее дальше от втулки. Это нужно для того чтобы натянуть как можно сильнее спицу в этом участке, таким образом обод приблизится к втулке, а заодно и повысится жесткость колеса. Еще одним занятием при натяжке спиц, является процесс усадки спиц. Для этого нужно сильно надавить спицы в месте их пересечения. Поворачивайте колесо, пока не сделаете усадку всех спиц. При усадке спицы издают характерные звуки, что означает, что усадка спиц проходит успешно.

Материалы и способы изготовления спиц

Самым популярным материалом для производства спиц является сталь. Лучшими спицами считаются из высоколегированной стали. Более дешевыми и соответственно менее надежными считаются спицы из хромированной и оцинкованной стали. На профессиональных велосипедах спицы могут быть из алюминия или титана. Эти материалы позволяют уменьшать общий вес велосипеда. Но стоит иметь ввиду, что титановые спицы могут устанавливаться только с бронзовыми ниппелями, что сводит на нет все экономию веса.

По способу изготовления спицы делятся на катаные
, тянутые
и кованные
. Катаные спицы самые простые в производстве и имеют постоянный диаметр по всей длине. Тянутые спицы имеют переменный диаметр. Чаще всего тянутые спицы имеют меньший диаметр в центре и больший по краям. Так как основная нагрузка на спицу действует в местах креплений, то пониженный диаметр в центре спицы не влияет на её надежность, но зато позволят снизить общий вес. Кроме того тянутые спицы более упругие, что улучшает амортизационные свойства.

Кроме всех перечисленных спиц бывают еще и аэродинамические с эллиптической и лезвиеобразной центральной частью. Такие спицы обладают более высокими техническими характеристиками, чем все остальные.

Точки и способы крепления, новинки

Сейчас стандартом является J-образная головка, которая продевается через отверстие во фланце и далее удерживается там. Не так давно появились колёса на прямых спицах, без загиба, но это пока только спортивные модели, поменять привычки большинства не так легко.

Кроме того, активно развиваются колёса вообще без спиц. Их роль начинают выполнять углепластовые вставки, некоторые и вовсе переходят к литым колёсам, изготавливаемым по аналогии с автомобильными дисками. Очень надёжная структура пока слишком тяжела и ненадёжна. Кроме того, не многие вспоминают о боковом ветре, который с такими колёсами может стать вполне реальной угрозой здоровью. В целом, защита корпуса и от вибраций, и от несчастных случаев в таких вариантах скорее отрицательная.

Замена нестандартных моделей – тоже большая проблема, так как партии невелики и найти нечто уникальное, особенно в провинции, нелегко, да и регулировка их часто нетривиальна.

Недостатки литых дисков

  • Жесткость. Высокая жесткость и стойкость такого колеса может привести к деформации его конструкции. Классическое колесо со спицами умеет «пружинить и отскакивать» на некоторых сложных поверхностях, в то время, наткнувшись на это же препятствие, литьевое колесо может просто, без особых усилий, согнуться.
  • Масса изделия. Несмотря на легкость алюминия и его сплавов, даже самый навороченный диск, изготовленный из легкого материала, будет на 150-250 грамм тяжелее классического спицевого колеса. Причина довольна проста: Все спицы, взятые вместе, просто-напросто легче весят, чем 5-6 лопастей. И маленький набор веса может быть у обода, что зависит от технологии изготовления.
  • Ремонт. К сожалению, починить колесо с литым диском невозможно. Выравнивать конструкцию нельзя, да и нет никаких способов. Стоить учесть, что ездить на согнутом и деформированном диске очень опасно. Поэтому, если вы повредили диск, то стоит от него сразу избавиться и купить новый. Вот почему такие велосипеды предназначены для ровных дорог, а каких-либо трюках на таком велосипеде стоит напрочь забыть.
  • Стоимость. Тут со стоимостью нет смысла спорить. Несомненно, учитывая специфику и сложность изготовления литого диска, думать о его дешевизне нельзя. Цена материалов, красивый внешний вид играют немало важную роль в расчете стоимости литья.

Инструменты

Самостоятельная натяжка спиц – довольно сложная работа, которая занимает много времени. Особенно трудно приходится людям, которые выполняют процедуру впервые. Для успешного решения проблемы необходимо подготовить специальные инструменты, без них отремонтировать колеса не получится. Потребуются следующие приспособления:

  1. Спицевой ключ. Используют для раскручивания либо закручивания ниппелей. Размеры спиц и креплений разнятся в зависимости от модели велосипеда. Инструмент должен в точности соответствовать параметрам элементов, иначе выполнить работу не получится.
  2. Станок для правки и юстировки колес. Если такого приспособления нет, можно регулировать спицы, перевернув велосипед обратной стороной.
  3. Зонтомер. Служит для центровки ободьев по отношению к втулке.
  4. Измеритель силы натяжения спиц.
  5. Набор ключей для демонтажных работ.
  6. Отвертки.
READ  Амортизационные вилки для велосипеда: все что нужно знать

Спицевой ключСтанок для правки и юстировки колесЗонтомерИзмеритель силы натяжения спиц

Начальный этап регулировки

Не забывайте о том, что перетяжка выполняется при снятой камере и покрышке, дабы их не повредить в процессе работы. Перед тем как начинать натягивать спицы, их ниппели нужно завернуть на одинаковую глубину. Отметим, что ниппели бывают трёх основных размеров (3,22 мм, 3,3 мм и 3,45 мм) и для удобства работы ключ должно точно подходить к ниппелю. В противном случае ключ будет проскальзывать. Есть ещё такая тонкость, что если спицы короткие, то после подтяжки ниппелей витки резьбы виднеются на одном уровне, если же они длинные, то выходящий конец спицы устанавливается по уровню, которого достигают шлицы ниппелей. Равномерно завёрнутые ниппели существенно упрощают процесс регулировки.

Затем следует заворачивать ниппели от вентильного отверстия, каждый на один оборот. После этого спицы проверяются на степень натяжения. Если натяжение недостаточное, то можно сделать ещё один оборот — главное, в этом деле не переборщить. Если оборот будет лишним, то при прохождении второй половины может возникнуть проблематичность закручивания очередных ниппелей. В этом случае регулировка колеса велосипеда спицами требует обратного хода, то есть следует выполнить возвратный оборот у каждого перекрученного ниппеля.

Дальнейшая регулировка спиц на велосипеде, если есть такая возможность, должна протекать в следующем направлении — собранное колесо нужно установить на специальное центрирующее устройство, при помощи которого устраняются неровности. Если такой возможности нет, колесо устанавливается на велосипед, который переворачивается колёсами вверх. После чего устанавливаемое колесо нужно внимательно осмотреть. Сначала определяются слабо натянутые спицы. Способ определения достаточно простой — для этого нужно пальцами шагать в сторону спицы, амплитуда колебания должна составлять 1–2 мм. Если она больше, то проблемные спицы подтягиваются.

Алгоритм действия в зависимости от вида спиц велосипеда

Для того чтобы разобраться, как правильно подтягивать спицы, нужно ознакомиться с их основными видами.

Эти детали различаются между собой по длине и толщине. Чем толще спица, тем большей прочностью и весом она обладает.

Толщину спиц следует подбирать в зависимости от типа велосипеда. Для экстремальной езды нужны максимально прочные и толстые детали, а для повседневного катания в городских условиях подойдут варианты потоньше.

По типу головку различают прямые и загнутые спицы. На большинстве моделей велосипедов применяются загнутые. Они имеют самую низкую стоимость. Прямые спицы, характерные для дорогих фирменных моделей велосипедов, бывают плоскими, а также цилиндрическими с баттингом — то есть, сужением к середине. Преимущества данной конструкции — прочность, сопротивляемость нагрузкам и снижение веса изделия.

Определение длины

Первым шагом является определение длины велосипедной спицы. На передних колесах со стандартной конструкцией все спицы имеют идентичную длину. Если предстоит отрегулировать эти детали на заднем колесе, нужно предварительно установить длину каждой спицы.

Самым простым и доступным способом замера спиц в домашних условиях является использование специального онлайн калькулятора. Все, что для этого необходимо — указать тип колес (переднее, заднее, с ротором или без) а затем ввести требуемые параметры — ширину втулки, диаметр левого и правого фланца, внутренний диаметр обода и толщину его стенки, количество спиц в колесе, а также количество перекрестий с правой и левой сторон.

Монтажные действия

На следующем этапе потребуется ключ для натяжения спиц и отвертка.

Действия необходимо выполнять в такой последовательности:

  1. На деталях колеса и резьбовых частях спиц смазать машинным маслом все точки соединения с втулками.
  2. При наличии только с одной стороны углубления на фланце, установку спиц начинать с противоположной стороны.
  3. Через одно и то же отверстие установить во фланец девять спиц. При этом между ними должна оставаться свободное пространство.
  4. При работе с задним колесом протяжку спиц выполнять с правой стороны от втулки.
  5. Справа от вентильного входа отыскать аналогичный на ободе. Рукой поместить в него спицу и при помощи ключа закрутить ниппель на два оборота.
  6. По направлению часовой стрелки от самой первой установленной спицы отсчитать четыре входа и аналогичным образом установить следующую спицу. При этом нарезная часть втулки должна быть направлена к человеку, занимающемуся монтажом спиц.
  7. Остальные спицы устанавливаются аналогичным образом.

Натяжение

Финальным этапом является натяжение спиц на колесе велосипеда. Для этого необходимо убедиться в том, что глубина закрутки ниппелей является одинаковой для каждой спицы. Именно с этой целью рекомендуется выполнять по два оборота.

В случае перекоса колеса нужно отрегулировать степень закрутки ниппелей — затянуть или ослабить, повернув ключ на пол-оборота.

Проверку следует выполнять в двух положениях — вертикальном и горизонтальном.

Как поменять сломавшуюся спицу

Спицы имеют свойство ломаться, поэтому выходя в поход, пусть даже полностью асфальтовый, имеет смысл взять с собой пяток запасных. Учтите, что если спица сломалась с той стороны, с которой установлена кассета, то её придется снимать. А это значит, что у вас должен быть как минимум специальный шлицевой и разводной ключ. Хлыст, если что, можно заменить тряпкой.

1. Чтобы поменять спицу, придется снимать покрышку
. Снимите также ободную ленту (которая служит предохранением камеры от отверстий для спиц в ободе). Вытащите ломанную спицу вверх.

2. Просуньте в спицевое отверстие втулки новую спицу
. Чтобы дотянуть её до отверстия в ободе, вам придется основательно её погнуть — без паники, это же по сути проволока, опять прямой она станет под натяжением.

3. Изучите рисунок спицовки, ваша новая должна встать точно так же — повторить тот же алгоритм
, что и на других спицах.

4. Сверху вставьте ниппель, вкрутите его в резьбу спицы,
натяните. Если сломано несколько, то проведите аналогичную работу.

5. Выровняйте восьмерки и «усадите» спицы
.

Если спицы постоянно вылетают, да еще и с одной стороны, то дело здесь может быть (кроме перегруза) в том, что какие-то спицы сильно перетянуты и принимают на себя больше нагрузки.

Нужен тензометр
, прибор, который мерит натяжение спиц, он есть в любой веломастерской. Если вы в полевых условиях, то отпустите все спицы, и начинайте их равномерно (на ощупь) натягивать.

Бывает так, что обод очень кривой, и чтобы выправить восьмерку, приходится сильно натягивать спицы одной стороны — они-то и вылетают при превышении некоторого порога нагрузки. Тогда лучше смирится с некоторой восьмеркой.

Сказать спасибо за статью можно репостом в Фейсбуке или Вконтакте:

Конструктивная деталь колеса велосипеда, которая по техническим характеристикам является стержнем, соединяющим ступицу и обод, называется спицей. Именно спица призвана облегчать конструкцию колеса, при этом, не снижая ее прочности.

Спицы можно установить и подтянуть своими руками – для этого совершенно необязательно владеть какими-то специфическими знаниями, что исключает обращение в пункты по сервисному обслуживанию велосипедов. Для абсолютных новичков в этом деле достаточно лишь ознакомиться с краткой информацией о том, какие виды спиц могут быть установлены на велотранспорте и как правильно их менять/подтягивать.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
