Как поменять тросик переключения скоростей на велосипеде, его замена

Содержание

Подготовительный этап

Прежде чем начинать текущий ремонт велосипеда, нужно запастись определенными инструментами. Они пригодятся в любом случае и прослужат долгое время. Основные инструменты для обслуживания велосипедов:

шестигранные ключи разных размеров – их желательно приобретать сразу в наборе;
гаечные ключи разных размеров – целесообразно купить набор;
отвертки – понадобятся и крестообразные, и шлицевые;
плоскогубцы разных размеров;
пинцет;
киянка;
насадки торцевые;
ножницы;
хомуты.

Эти инструменты и приспособления должны всегда находиться в наличии, потому что понадобиться они могут в любой момент. Кроме перечисленного, стоит приобрести:

щетку для чистки велосипедной цепи;
втулочный ключ;
выжимка для велосипедной цепи;
трещоточный ключ;
спицевой ключ.

К необходимому инструменту для ремонта и обслуживания велосипедов относятся и расходные материалы – они должны быть не только всегда в наличии, но и в достаточном количестве. К расходным материалам в данном случае относятся:

тормозная жидкость;
масло для различных деталей; Обратите внимание:иметь в наличии нужно масло для каждой детали – для вилки, цепи, педалей и так далее.

растворители;
очистители;
гидравлическое масло.

Все эти расходные материалы помогут не только качественно отремонтировать велосипед, но и поддерживать свое транспортное средство практически в идеальном состоянии

Особое внимание нужно уделить смазочным материалом – выбор их на рынке просто огромный, доверять продавцам можно, но с опаской. Чтобы не ошибиться, следует запомнить следующие рекомендации специалистов:

Любая жидкая смазка (масло И5А, например) подходит только для обработки барабана задней втулки и цепи. У такой смазки есть индивидуальная особенность – она отлично подходит для точечного применения. Но есть и один критический момент – если планируется кататься на велосипеде в холодное время года, то жидкую смазку применять нельзя, так как при минусовых температурах она быстро твердеет и затрудняет работу механизмов.
Если времени для проведения полноценных ремонтных работ нет, а необходимо срочно смазать цепь и тросики, то можно использовать аэрозольные смазки. Они моментально восстанавливают работу всех шарнирных соединений, в эксплуатации просты – с работой справится даже ребенок.
Для обработки резьбы и подшипниковых узлов оптимальным вариантом станет использование густой смазки.

Проведение замены поэтапно

Процесс замены тросика очень похож на замену самого переключателя.

Внимание! Из-за разных конструкций не получится использоваться один и тот же способ. Сами действия по замене будут состоять из 12 шагов:

Сами действия по замене будут состоять из 12 шагов:

Задний переключатель должен находиться у самой малой звезды. Используя кусачки потребуется откусить конец троса, а винтик используемый для зажима ослабить. Но прежде чем выполнить это действия нужно запомнить изначальное положение зажатого троса

Всего два варианта: над винтом или под винтом, это очень важно для правильного переключения передач.
Вероятнее всего нужен шестигранник на 5 мм, используя его ослабьте крепления шифтера , а дальнейшим действием снимите его и уберите в сторону. Теперь полностью открыт доступ к защищаемому элементу.
Для снятия крышки потребуется поворот против часовой стрелки, так фиксатор открутиться и отправляется к шифтеру .
Благодаря снятой крышке становиться виден конец тросика находящийся под пружинкой

Внимательно изучите его расположение там, чтобы легко его вытащить и в дальнейшем заново закрепить.
Используя регулятор натяжения вытаскивайте весь трос.
Аккуратно сдвиньте пружину в сторону, чтобы получить доступ к концу троса и возможность его освободить. Запомните это движение сдвига, потому что именно также потребуется сдвинуть пружину при установке троса.
Все освободившееся пространство заменяем на новый трос. Он не обязательно должен быть идентичен тому, который стоял ранее. Для точности установки используйте подручное средство, к примеру отвертку или возможно шило, для направления конца кабеля. После последних действий внимательно просмотрите положение, он должен встать правильно и не выпирать.
Теперь устанавливаем крышку шифтера . В этот раз фиксатор требуется поворачивать по часовой стрелки до полного закручивания, чтобы предотвратить поломки.
Устанавливаем шифтер на ранее занимаемое им место.
Трос протягивается до тех пор пока с другой стороны не появиться его начало. Тут то и становиться понятно, подходит ли трос. Если он никак не пролазит по оплетке, то вероятнее всего придется его заменять.
Если же трос прошел дальше и вы заметили его начало, то еще раз проверяем нахождение переключателя. Он должен быть точно напротив маленькой звезды. Прикладываем трос, вспоминаем где он крепился, сверху или снизу и можем закручивать винт-фиксатор.
Как и обещано, это последний шаг. Для исключения возможных проблем отрезаем остатки троса используя кусачки, достаточно будет оставить пару сантиметров.

После проведения всех этих действий тросик может считаться замененным. Дабы удостовериться, что при следующей вело прогулке никаких проблем не появиться, следует провести проверку. Проверка должна проводиться над переключателем и шифтером . Тестирование должно проводиться на стенде. Но конечно же такая возможность отсутствует и обращаться за этим куда-то не хочется. Поэтому сами проводите максимально жесткую проверку. Ведь свое здоровье дороже.

Проверка на стенде, а тем более самостоятельная проверка могут очень сильно отличаться от реального движения на велосипеде. Учитывайте это.

Как заменить приводной трос на переключателях и тормозах

Велосипедный переключатель скоростей – капризная вещь, требует периодической настройки, в частности, регулировки натяжения тросика. Периодически расстраивается и привод тормозной системы. Об этом подскажет слабый ход колодок, плохое срабатывание и снижение эффективности торможения. Несмотря на это, процедура регулировки и установки нового троса простая и доступная в ремонте байка.

Лучшие статьи : Как натянуть и отрегулировать велосипедную цепь

Уход за тормозными и трансмиссионными тросиками для велосипеда и рубашками:

Обрезать растрепанные концы только с помощью специальных инструментов: полукруглыми ножницами, зубилом или ножовкой. Раз в сезон требуется смазать троса густым составом. Колпачки должны плотно закрывать их от внешней среды.

Поврежденные или лишние куски рубашек обрезаются с помощью болгарки или точильного камня. После обрезки желательно поправить витки изнутри, чтобы трос не терся о них.

Тросик надо менять на новый в следующих случаях:

затруднен ход внутри оплетки;
есть разрывы;
нити торчат в разные стороны или перегнуты;
ржавчина на рубашке или тросике;
сломанная или поврежденная рубашка.

Если вдруг возникла необходимость поменять троса на переключатели, ничего страшного. Делается это буквально за пять минут. Ход работы:

Освободить старый тросик от манетки переключателя скоростей.
Вытащить рубашку из крепежных гнезд на раме.
Осмотреть оболочку на повреждения. При отсутствии серьезных дефектов ее можно оставить.
Извлечь металлический трос из рубашки.
Вставить новый тросик в рубашку (или купить их сразу в комплекте, что рекомендуется), закрепить в гнездах и подсоединить к переключателю и манетке.
Обязательно настроить переключатель на работу.

Итак, трансмиссия настроена, теперь самое время обновить тросики тормозов. Для начала отцепляем их от рычага и тормоза. Осматриваем рубашку на повреждения. Как правило, и привод, и оплетка изнашиваются одновременно, но иногда может повезти. При заметных повреждениях и переломах рубашка никак не годна к использованию. Если же вставить в нее новый тросик, толку от него будет ноль: разломы не будут удерживать натяжение.

Извлечь старый тросик: последовательно ослабить регулировочный и крепежный винты. Если рубашка пригодна к дальнейшему использованию, вытаскиваем его из оплетки. Тормозные тросы немного отличаются от типа руля. Поэтому, прежде чем купить его, стоит посмотреть, какой руль на велосипеде – прямой или гнутый.

Если трос был куплен отдельно от оболочки, немного смазываем его. Для комплекта смазка на этапе замены не нужна – внутри итак все нормально

Установка нового троса на раму велосипеда и подключение к тормозу и рукоятке

Надеть на концы рубашки металлические колпачки.
Вставить в крепежные гнезда.
Надеть пыльники по концам и завинтить крепежные винты.
Временно закрутить регулировочные болты.
Выставить оптимальное натяжение: тормоз должен мгновенно реагировать на нажатие ручки.

Вот так просто поставить новый приводной трос на тормозную систему.

Процедура установки этих компонентов не только ненакладна, но и позволит избежать более серьезных проблем с механизмами переключения скоростей и тормозной системой. Теперь, когда все тросики заменены и отрегулированы, можно смело выкатывать свой велосипед навстречу новым свершениям.

Замена кабеля в переключателе скоростей велосипеда

Поскольку замена троса — процесс ремонтный, производящему его потребуется определенный инструментальный комплект:

набор шестигранных ключей (и чтоб в нем обязательно был 5-ти миллиметровый ключ);
и кусачки.

Причем, процедура замены кабеля заднего переключателя практически аналогична процессу смены переключателя переднего. Только последний необходимо будет установить на легкую передачу перед тем, как ослаблять винт тросового зажима

Ну, и конструкции у этих двух переключателей несколько разнятся — на это тоже надо обращать внимание. А еще стоит запомнить, каким образом кабели пролегали до замены

Также после процедуры замены тросика следует обязательно отрегулировать задний (или передний) переключатель.

Собственно же замена выполняется поэтапно-последовательно, шаг за шагом:

Задний переключатель выставляется в положение строго напротив самой маленькой велосипедной звездочки. Конец троса нужно обрезать, а зажимной винт ослабить. А предварительно необходимо запомнить, в какой части винта (верхней или нижней) находился зажатый конец кабеля. Поскольку это обстоятельство может оказывать значимое влияние на правильность передачного переключения.
Пятимиллиметровым шестигранником (ключом) необходимо ослабить крепеж шифтера, а затем и снять его. Это откроет доступ к крышке защиты.
Фиксатор крышки следует поворачивать против движения часовой стрелки, чтобы снять.
А снятая крышка предоставляет ремонтнику возможность увидеть кончик троса под большой пружиной. И надо хорошенько рассмотреть, как он там установлен, чтобы понять, как его лучше вытащить.
Вытаскивать кабель наружу надо полностью, помогая процессу через канал регулятора натяжения.
Чтобы помочь головке тросика освободиться, нужно аккуратно отодвинуть пружину. И точно также ее надо будет отвести при установке нового кабеля.
На освободившееся место необходимо поставить новый трос. И протянуть его нужно тютелька в тютельку по месту нахождения старого тросика. Для удобства можно направлять кабель концом тонкой отвертки или даже шилом. А в конце лучше удостовериться, что трос таки встал именно так, как положено.
Теперь надо будет поставить в исходную позицию крышку шифтера. И закрепить ее снятым ранее фиксатором, повернув на этот раз его по часовой стрелке.
Шифтер устанавливается на свое место сразу перед тем, как протягивать трос в оплетку.
В оплетку кабель проталкивается до тех пор, пока его конец не покажется в области заднего переключателя. И тут есть один существенный нюанс. Если тросик никак «не хочет» пролезать в оплетку, все время застревает и за что-то цепляется, его (трос) придется наверняка менять.
В самом конце надо убедиться, что задний переключатель стоит строго напротив самой меньшей из вело-звезд. Приложить трос и зафиксировать его на винт.
Отрезать лишний кабель кусачками, оставив всего сантиметра 3, и обжать его кончик.

После процедуры замены тросика переключателя скоростей на велосипеде необходимо самым тщательным образом протестировать функциональность шифтера. И переключателя тоже. Сделать это нужно еще до того, как велосипед начнет эксплуатироваться «по полной». Тестировать надо на специальном стенде. А если этого не сделать, то тормоза могут подвести в самый неподходящий момент.

Только следует иметь ввиду, что стендовый тест и условия реальной дороги могут очень даже разниться.

Этапы ремонта трансмиссии

Ремонт включает в себя настройку переднего и заднего переключателей, а также проверку состояния тросов, цепи, кассеты и роликов.

Лучшие статьи : Какие бывают трюки на велосипедах и как их сделать

Если вы видите, что трос порвался или скоро порвётся, вам следует заменить его. Для этого купите подходящий трос в спортивном магазине, а затем проделайте следующее:

Открутите болт, держащий трос.
Разберите манетку и вытащите трос из неё и из рубашек. Рубашки тоже рекомендуется заменить!
Очистите рубашки и залейте в них капельку масла для лучшего скольжения троса.
Проденьте новый трос в манетку, а затем во все рубашки.
Приступите к настройке переключателя.
Откусите лишнюю часть троса и закрепите его конец специальным наконечником.

Со временем цепь приходит в негодность. Рекомендуется иметь в запасе несколько цепей и менять их каждые 100 километров, ведь из-за износа цепи портится кассета. Несколько цепей будут медленнее изнашиваться, и кассета прослужит вам дольше. Определить состояние цепи можно с помощью специального инструмента. Починить цепь невозможно, нужно просто заменить её при необходимости.

Если цепь в хорошем состоянии, просто снимите её, вычистите и смажьте. Излишки уберите салфеткой или сухой тканью.

Какие тросики и рубашки используются на современных велосипедах

Тросики для велосипеда изготавливаются из большого количества тонких стальных проволочек. Равномерно переплетаясь между собой, они образуют износостойкое и прочное металлическое волокно.

С течением времени прочность каждой нити неравномерно уменьшается, в результате чего возникают «слабые участки», где возможен их разрыв, а также вылезание и перегиб. Для улучшения стойкости к механическим воздействиям (и продления срока службы) накладывается слой полимера. Продвинутый и долговечный вариант – использование нержавеющей стали.

При активной эксплуатации трос не только испытывает механические воздействия. Кроме этого, внутрь оплетки на него может попасть грязь или пыль. Для защиты металла применяют специальные смазочные составы. Широко распространен самый прочный и выносливый тефлон.

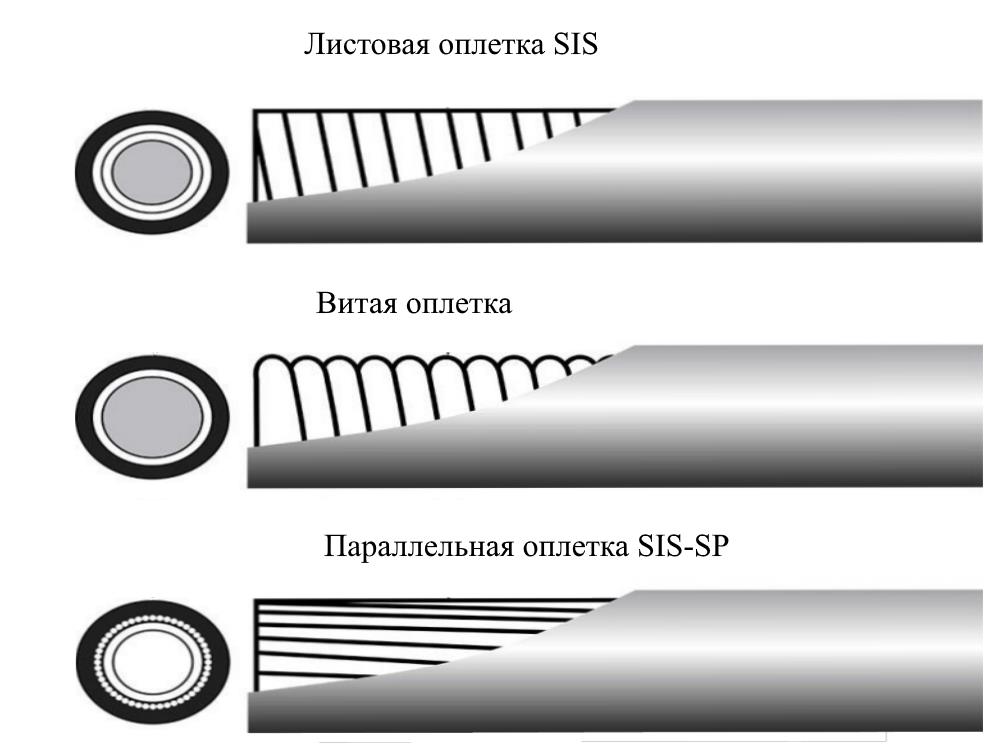

Рубашка также представлена в нескольких вариантах. Существует три типа тросовых оплеток:

витая,
оплетка SIS,
модернизированный SIS-SP.

Витая оплетка – металлическая проволока, скрученная в пружину. Сверху металл покрыт слоем пластика. Внутренняя поверхность металлических пружин смазывается для уменьшения трения троса об оплетку. Цена тросиков с этой оплеткой самая низкая в ряду, правда, она порядком ушла в прошлое, и найти ее в продаже все сложнее.

SIS – по сути, такая же спиралевидная оплетка. Ее отличие от витой рубашки в том, что вместо тонкой проволоки в пружину скручены листы металла. Вместо обычной смазки внутрь наносится «долгоиграющий» и более чистый тефлон. В настоящее время именно этот тип оплеток стал использоваться на тросах переключения передач и тормозов.

SIS-SP – параллельная оплетка, нити которой сдержаны полимерным слоем. В отличие от пружинной, эта рубашка не изменяет длины, балансируя при этом натяжение самого тросика. Благодаря этому и тормоза, и манетки работают более точно. Внутренняя полость рубашек SIS-SP смазывается силиконовой смазкой.

На сжимаемой рубашке подтянуть трос намного проще, чем на параллельно-сплетенной.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

С ответом
С отметкой о просмотре

Пошаговая инструкция

Стабильность переключения передач зависит от растянутости троса, наличия повреждений. В этом случае барабан прокручивают по часовой стрелке до правильного положения. В некоторых ситуациях барабан подкручивают до плавного перескакивания цепи. Если проблема не устранена, трос подлежит замене. Порванное или поврежденное изделие можно заменить самостоятельно.

Когда проблема в пружине, ее очищают от загрязнений, затем смазывают и проверяют. Настройка и регулирование не потребуется, если при устранении неисправности работа скоростей восстановилась. Перед тем как отрегулировать переключатели, нужно проверить наличие деформации плоскости петуха.

Появление неисправности могло начаться после падения велосипеда или удара. В этом случае проверяют транспортное средство на наличие деформаций. Поломанные винты, рамки и ушки заменяют. Затем вновь проверяют работоспособность транспорта.

После всех проверок можно отрегулировать передний переключатель и задний. В противном случае манипуляции не помогут. Любые неисправности могут негативно сказаться на качестве езды, привести к неожиданным серьезным поломкам, травмам. Полезно проводить настройку передачи в качестве профилактики исправности транспортного средства.

Перед началом настройки нужно проверить наличие деформации плоскости петуха

Задний переключатель

Владельцы должны знать, как правильно настроить скорости на велосипеде. Самостоятельное регулирование требует соблюдения инструкции:

перемещают цепь на малую звезду;
откручивают винт;
ослабляют натяжение троса;
регулируют винт с буквой «Н»;
натягивают трос.

Проверяют работоспособность механизма переключателей. Несколько раз прокручивают педали, наблюдают за перекидыванием цепи. Если проблема не устранена, натягивают трос сильнее. После проверки перемещают цепь на большую звезду и регулируют натяжение винта с буквой «L».

Настроить переключение можно при наличии отверток, шестигранных ключей и пассатижей. Сам транспорт фиксировать необязательно. Желательно заранее подготовить тряпочку для очищения деталей и смазочный материал. Регулировка ограничителей возможна после проверки исправности составляющих механизма.

Конструкция заднего переключателяСхема переключения

Передний переключатель

Пошаговая инструкция пояснит, как настроить переключатели скоростей на велосипеде. Процесс сводится к регулировке натяжения и ограничителей передач. Важна настройка качества переброса. Стоит заранее устранить люфты, заменить деформированные детали. Настроить передний переключатель можно по следующей схеме:

цепь переставляют на наименьшую звезду;
снимают фиксирующий элемент;
ослабляют натяжение троса;
регулируют рамку винтом с буквой «L»;
трос натягивают;
фиксируют винтом.

Цепь переставляют на среднюю звезду и проверяют. При необходимости вновь регулируют рамку, фиксируют правильное натяжение троса. Барабан на левой монетке поможет быстро добиться верного натяжения. Передний переключатель скоростей проверяют.

Любое натяжение троса сбрасывают на минимальной скорости. Чтобы завершить регулировку и быстрее настроить передний переключатель, после исправления положения троса его закрепляют болтом, проверку повторяют.

Переключение передач должно быть исправным. Регулировка может потребоваться по причине разбалтывания, износа деталей, повреждений. Провести работы можно самостоятельно, если заранее ознакомиться с конструкцией механизма, изучить инструкцию, в точности следовать алгоритму.

Устройство переднего переключателяНастройка

Проблемы при неисправностях переключения передач

Проблемы могут быть следующие:

Перебиты рубашки – необходимо проверить их целостность. Это можно обнаружить визуально, если есть видимый дефект, полученный, например, при падении велосипеда. Оплетка будет пружинить и не будет передавать импульс тросика на переключатель. Или некачественные экземпляры. Выход один – заменить испорченный элемент;
Под наконечником оплетки скопилась ржавчина, провода вылезают или все растрепались;
Износились составляющие (провода) самого тросика (он расплетается и застревает в оплетке) и полностью отсутствует необходимая смазка, а также наличие ржавчины, окиси. Следует все заменить. В приоритете шлифованные тросы (гладкие) для велосипеда.

Профессионалы не рекомендуют старые варианты троса заправлять смазкой, так как уже через один – два километра езды на велобайке на смазку налипает песок и забивается внутрь, что усугубляет ситуацию. Лучше заменить изношенные компоненты.

Предназначение тросиков и оплёток

Трос для переключения скоростей на велосипеде является соединительной нитью между манеткой и переключателем. Он представляет собой очень прочную металлическую прямую нить. Задача этого кабеля — принять все усилия и передать их на механизм, благодаря чему приходит в действие переключатель передач. В зависимости от того, какая передача выбрана — нажатием на рычажок натяжение тросика становится сильнее или слабее. При оптимальном натяжении троса переключатель находится в рабочем состоянии.

С помощью оплётки тросиков (рубашки) передаётся усилие на механизм в заднее перо. Оплётка также предохраняет кабель от механических повреждений. Представляет собой скрученную проволоку из металла, сверху обычно покрытую полимером. В концах располагаются наконечники, из которых появляется участок троса для регулировок.

Тросик — это множество тонких нитей из стали, которые переплетены между собой и вместе формируются в надёжное, стойкое к повреждениям, металлическое волокно. Со временем нити могут изнашиваться и прочность некоторых из них снижается, таким образом, появляются повреждённые участки с разрывами, перегибами и вылезанием отдельных проволок. Поэтому волокно покрывается слоем полимера или нержавеющей стали, это улучшает износостойкость и значительно продлевает срок службы тросика.

Кроме механических воздействий, на износ тросика также оказывают влияние внешние факторы — влага, грязь, пыль. Для того чтоб защитить металл от внешних воздействий, используются смазки, такие как тефлон — одна из наиболее прочных и выносливых.

Оплётки на рынке представлены в трёх видах: витого типа, тип SIS и усовершенствованный тип SIS-SP.

Витой тип рубашки представляет собой пружину из металлической проволоки, покрытую пластиком с верхней стороны. Внутри металлические пружины обрабатывают смазкой, чтоб трос меньше тёрся о рубашку. Тросики с такой рубашкой наиболее бюджетные и на сегодняшний день практически не выпускаются.

Рубашка типа SIS по типу похожа с витой, но материал, из которого скручивается пружина, более прочный — листы металла. Внутри также используется более стойкий и чистый материал — тефлон. Это наиболее встречающийся тип оплёток на сегодня.

Оплётка SIS-SP — параллельно сплетённая. Нити сдерживаются с помощью полимерной прослойки. Длина этой оплётки, в отличие от предыдущих, не изменяется, при этом регулируется натяжение тросика. Это обеспечивает более точную работу манеток. Внутри обрабатываются силиконом.

Как правильно переключать передачи на велосипеде?

Правила переключения передач просты и не столь многочисленны:

Переключаться нужно только при движении велобайка. Если педали не крутить, то ничего не произойдет.
Переключаясь, нагрузка на велосипедную цепь не должна быть большой. Переключение должно происходить мягко и плавно.
Не переключаться, поднимаясь в гору. Скорость нужно выставлять заблаговременно.
Правильное переключение скорости — это ступенчатое переключение, т.е. за один раз — одна скорость. Это сбережет цепь и нервы.
Если у Вас классическая система (3х8), то каждой передней звезде свои персональные задние звёзды. Это убережёт от перекосов цепи.

Большая передняя звезда используется при “крейсерском” ходе. Средняя нужна при плохом асфальте, на грунтовых дорогах и т.д. Малая звёздочка неоценима при крутых подъёмах, при езде по песку, высокой траве и т.д.

Можно установить на велосипед самые дорогие переключатели, оборудовать его наикрутейшими шифтерами, но ездить на нём будет невозможно. А другой неказистый с виду байк, собранный из неизвестных компонентов, но сделанный настоящим мастером, будет “катить”, приятно шелестя трансмиссией.

Переключение скоростей на велосипеде — это сложная и органичная система. Её невозможно разделить на отдельные элементы: всё должно соответствовать друг другу, и тогда велобайк “полетит”.

Манетки на руле велосипеда — описание

Манетка — это тот внешний признак, который отличает многоскоростной велосипед от односкоростного. В начале своего развития устанавливались на раму байка, теперь для удобства велолюбителей их ставят на руль. Их профессиональное название шифтеры.

Если велосипед оснащен двумя переключателями скоростей, то на руль устанавливают два шифтера: один, для управления передним переключателем, обычно крепится на левой ручке руля, а для заднего переключателя — на правой.

Если байк оснащен лишь одним задним переключателем, например, внутренним или комбинированным, то манетка будет только справа.

Конструкция и принцип действия

Конструктивное строение и принцип работы манетки элементарен, и с момента их появления мало чем изменилось.

Состоит из нескольких деталей: ручки манетки, подвижного блока, фиксаторной пружины, рычага подвижного блока, намотанного тросика и корпуса. Эта конструкция создана для того, чтобы” подавать” тросик и его фиксировать.

Принцип работы шифтеров в системе переключения передач заключается в том, что при изменении положения рычага меняется длина соединительного тросика, который в свою очередь воздействует на переключатель скоростей, — изменение на одно контрольное деление в шифтере соответствует переключению на следующую (пониженную или повышенную) передачу.

Лучшие статьи : Базовые настройки посадки на шоссейном велосипеде
