Разновидности и установка шатунов на велосипед

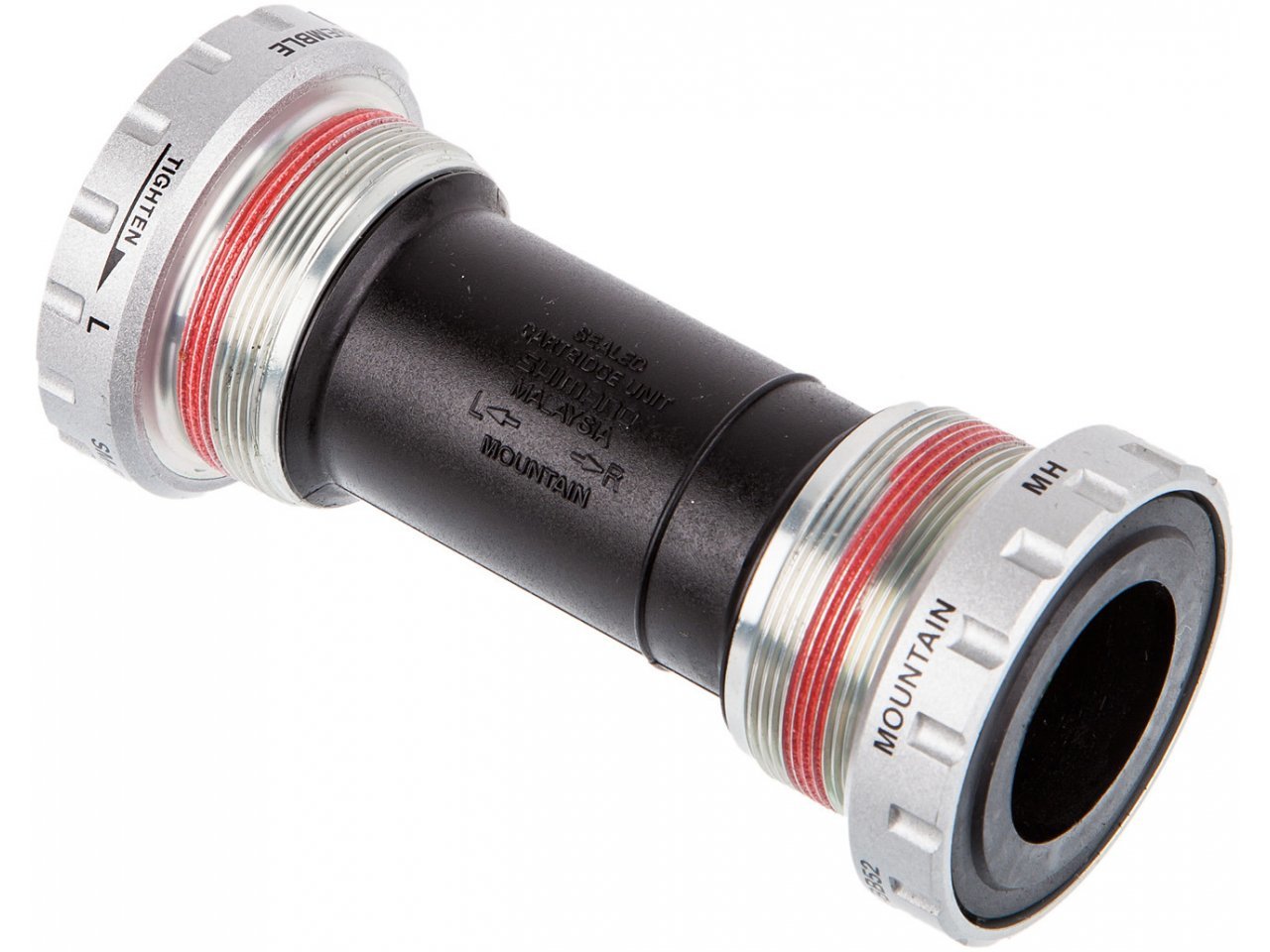

Смазка и сборка каретки

При помощи отвертки обрабатываются стенки стакана. Наносить средство следует ровным тонким слоем. Не нужно класть внутрь горы смазки. Это ни к чему. Затем смазка наносится на подшипник, который вставляется со стороны звезд. Плоская рамка должна смотреть наружу. Затем необходимо смазать вал каретки и вставить его так, чтобы длинный конец был со стороны трансмиссии. В общем, сборка каретки происходит в обратном порядке.

Подшипник с другой стороны вставляется наоборот, рамкой в стакан. Чашечки смазываются изнутри, а потом одеваются. Закручивать необходимо до полного устранения осевого люфта. При этом вращение вала должно быть немного стеснено. Как только будут монтированы крепящие кольца, чашечка слегка отодвинется, и ось будет крутиться свободно.

Осталось собрать шатуны. Здесь самое главное – это надеть их так, чтобы при педалировании они, не дай бог, не отвалились. Процедура эффективной сборки шатунов:

  1. Квадрат смазывается небольшим количеством смазки, это поможет глубже насадить его на ось.
  2. Обработка винта резьбовым фиксатором.
  3. Закручивание шатунной гайки с максимальным усилием до упора. Можно даже удлинить ключ – резьба не сорвется.
  4. Вставка заглушек.

Когда необходим демонтаж

Понимать, как открутить шатуны на велосипедах, нужно в следующих случаях:

Для получения доступа к обслуживанию каретки — убрать грязь, смазать.
Поломка. Может показаться, что это невозможно, однако элемент сгибается от нагрузки, шлиц повреждается. Встречаются поломки в любой точке шатуна, чаще всего диагностируется срыв резьбы для крепления педали.
Проблемы с резьбой. Владельцы велосипеда часто перетягивают ее, или затяжки наоборот не хватает, фиксация разбалтывается. Допускается решение — нарезать резьбу другого диаметра, но тогда в конечное отверстие не войдут стоковые педали. Кроме того, резьба повредится, потому что мастер может попытаться крутить педаль под уклоном и срезать грани. При любом исходе элементы придется снять, а на их место установить новые. Иногда деталь поддается ремонту.
Когда необходимо поставить, сменить звезды (или одну из них). В современных моделях она крепится не при помощи сварки или заклепок, а с использованием бонок

Звезда считается расходником, который со временем изнашивается, становится нерабочим — его важно заменить.

Больше проблем с алюминиевыми элементами. Если они произведены недостаточно качественно, имеют нестандартный размер, то быстро ломаются и тяжело демонтируются. Виной всему — разбавленный сплав и дешевые материалы.

Для получения доступа к обслуживанию кареткиПри поломке шатунаЕсли есть проблемы с резьбойКогда необходимо поставить или сменить звезды

Материал шатунов

Материал, из которого изготавливаются шатуны может быть алюминием, сталью, титаном или карбоном. Стальные шатуны могут быть цельными или трубчатыми для уменьшения веса, сохраняя при этом прочность и часто применяются на ВМХ велосипедах, а также очень часто на горных.

Большое распространение имеют алюминиевые шатуны горячей или холодной ковки, которая придаёт дополнительную прочность материалу и уменьшают вероятность поломки. Некоторые алюминиевые шатуны изготавливают путём ковки со стальной вставкой внутри и затем её удалением для уменьшения веса. Карбоновые шатуны изготавливаются либо полностью из карбона, либо с внутренней алюминиевой или титановой вставкой.

Размеры шатунов

Шатуны могут варироваться по длине от 150 до 185 мм, в зависимости от роста велосипедиста. Для взрослых людей диапазон длины шатунов обычно находится в пределах 165 — 177,5 мм. Для людей меньшего роста или с небольшой длиной ног используют более короткие шатуны. Также на выбор шатунов влияют предпочтения отдельных велосипедистов и их размер может отличаться от расчётных.

Длинна шатунов велосипеда влияет на такой показатель, как каденция — количество оборотов, которые велосипедист делает за определённый период времени. При более коротких шатунах каденция возрастает и соответственно уменьшается при длинных. Кроткие шатуны предпочитают трековые гонщики, а на горных велосипедах для снижения каденции используют более длинные.

Способы крепления шатунов

Существуют различные способы крепления шатунов к оси каретки.

1. Клиновидный штифт. Использовались на старых велосипедах, сейчас встречается очень редко.

2. С помощью насадки на квадратную коническую ось каретки.

3. С помощью насадки на гексагональную (шестигранную) коническую ось каретки.

4. Фиксирование с помощью шлицевого соединения.

5. С интегрированной осью. Один из шатунов вместе с осью каретки составляет одно целое. Второй крепиться одним из вышеупомянутых способов.

Одно из последних изобретений — роторная система RS4X, где шатуны расположены не на одной прямой, а со смещением на несколько градусов, что обеспечивает увеличение коэффициента полезного действия и решает проблему нагрузки на суставы велосипедиста.

Также читать на эту тему:

Виды шатунов велосипеда по конструкции. В двухсоставной системе шатунов правый шатун, ось и ведущая звезда объединены в одно целое. Левый шатун является отдельной деталью и фиксируется на шлицах оси при помощи клина или стяжного болта. До недавнего времени также считалась устаревшей, но в 2004 году компания Shimano возродила двухсоставную конструкцию и включив в неё…

Роторная система RS4X.  Стандартные шатуны располагаются относительно друг друга под углом 180 градусов. При педалировании, когда шатуны находятся перпендикулярно земле происходит ситуация, при котором нога не может передавать момент силы на педаль велосипеда…

Лучшие статьи :  Виды велотриала и требования к триальному велосипеду

Эллиптические звёзды велосипеда. Эксперименты с эллиптическими передними звёздами на велосипеде стали проводить ещё в конце 19-го столетия. Овальная форма звезды позволяет более эффективно осуществлять педалирование и держать ноги в более комфортных условиях. Конструкция предназначена для того, чтобы…

Полые шатуны велосипеда. Полые шатуны изготавливаются при помощи метода холодной ковки Hollowtech. Первыми эту технологию применили в Shimano. Как и в случае с качественными трубами рамы полый шатун может быть прочным и жёстким при малом весе. Наличие внутренней полости на эти показатели не влияет…

Q – фактор. Q – фактор – это показатель расстояния между плоскостями, в которых вращаются головки шатунов. На числовое значение Q – фактора влияет форма шатунов и длина оси каретки. В случае с использованием контактных педалей, положение шипа на обуви также влияет на Q – фактор…

Съемник шатунов (системы)

Инструмент для снятия системы не интегрированного типа с вала каретки. Как правило совмещает в себе две функции: сам съёмник и шестигранник для разборки педалей. Шатуны на валу каретки удерживаются болтом под внутренний шестигранник на 8 мм. Так как шатун плотно сидит на валу каретки и обычно «прикипает» к нему, то после после откручивания болта, чтобы снять шатун требуется съемник.

Конструктивно — это винт с двухсекционной головкой — грани под рожковый ключ и гнездовой ключ. На рожковый ключ навинчена гайка специальной формы с наружной и внутренней резьбой. Иногда к съёмнику дополнительно прилагается переходник для кареток шлицевых стандартов.

Съемник каретки

Шлицевой ключ для снятия и установки каретки велосипеда картриджного типа. Бывают двух видов: с осью для центровки и без неё. Чтобы установить или снять (особенно тяжело) каретку необходимо большое усилие и использование гаечного ключа большой длины (иногда для удлинения рычага применяют стальную трубу) или зажать съёмник в тиски.

Съемник кассеты

Шлицевой ключ для снятия и установки кассеты велосипеда. Съёмник кассеты также используется, чтобы снять крепёжные гайки тормозного диска типа Center lock и для демонтажа некоторых видов велосипедных вилок. Существуют три разновидности: стандартный, со штифтом (удобней в работе, но не годится для разборки вилок) и со встроенной ручкой (также удобный в работе, но большой и тяжёлый).

Съемник трещотки

Это шлицевой ключ для демонтажа и установки трещотки велосипеда. При вращении педалей велосипеда, соединение втулки и трещотки затягивается, поэтому необходимо приложить большое усилие, чтобы её открутить. Она откручивается против часовой стрелки — обычная правая резьба, лучше использовать разводной длинный ключ. Если покрышка не снята и накачана, то колесо при снятии проще удержать. Съемники трещотки и съёмник кассеты не совместимые между собой, хотя и похожи внешне.

Также прочитать на эту тему:

Ножи для велотуристов. В складных ножах клинок прячется в его рукоятку. Этим добивается портативность ножа и уменьшение его размера в два раза. Приспособления для открывания ножа имеют различную конструкцию – самые простые открываются двумя руками, более продвинутые имеют кнопку или рычажок…

Велосипедный мультитул. Велосипедный мультитул – это набор инструментов для ремонта и обслуживания велосипеда в виде раскладного ножа. Стандартный инструмент для ремонта современных много скоростных велосипедов в домашних и полевых условиях. Позволяет не возить с собой множество ключей и имеет…

Конусный ключ. Конусный ключ – это одна из разновидностей гаечного ключа. Предназначен для регулировки и затягивания конусов втулок. Конусный ключ отличается от обычного ключа того же размера намного меньшей толщиной и составляет примерно 2 мм. У конусов втулки узкие шлицы, поэтому…

Выжимка цепи. В некоторых цепях для её снятия и установки используют разъёмное звено, поэтому выжимку не используют. Но, в поездке её необходимо иметь, так как цепь иногда рвётся, и её надо ремонтировать – заменить участок цепи или при поломке петуха или заднего переключателя укоротить цепь…

Инструменты: 1. Набор шестигранников; 2. Отвёртки – крест и обычная; 3. Ключи – 7, 9, 10, 15; 4. Выжимка для цепи; 5. Ключ для спиц; 6. Ключ разводной средний;

Устройство и назначение детали

Шатун для велотехники представляет собой металлический рычаг, который имеет на стержне большую и малую головки. Этот элемент бывает нескольких видов:

  • Однокомпонентные. Они представляют собой единую конструкцию — левый, правый шатун, ось. Преимуществами данного вида являются большая прочность, простое обслуживание, но они имеют значительную массу;
  • Двухкомпонентные. Здесь ведущая звездочка, правый шатун и ось соединены, а левый присоединяется отдельно при помощи гайки;
  • Трехсоставные. Такая наиболее известная и популярная система представляет собой ось, левый шатун и правый совместно со звездой.

Нагрузка на шатун очень большая, и поэтому они чаще всего производятся из твердой стали, но есть и варианты из алюминиевых сплавов, например, в велосипедах спортивного типа или импортных моделях. Недорогая двухколесная техника имеет передний блок звезд, объединенный с шатуном и неразборный. В этом случае при замене звезд необходимо заменить и оба шатуна. Новые подбираются в зависимости от типа уже имеющейся каретки.

Данная деталь велосипеда может иметь и различные виды крепления, например, квадрат, шлиц. Первый используется в профессиональных спортивных моделях техники, а также есть и новейшая разработка — роторная система.

Как самостоятельно открутить шатуны велосипеда?

Возможно, больше нагрузки, чем на шатун, не приходится ни на одну подробность велосипеда. На моделях последних лет выпуска для их изготовления вместо стали начали применять разнообразные сплавы. Это облегчает конструкцию и придает ей прочность.

Лучшие статьи :  Что такое BMX велосипед и его особенности

Время от времени для уменьшения веса шатуны делают полыми, бывают они и из композитного материала, что пара удорожает сам байк, но и существенно облегчает его.

На недорогих моделях велосипедов делают неразборный блок шатун-звездочки. Неудобный и непрактичный вариант, т.к. при замене звездочек нужно будет менять оба шатуна сходу. Если вы взялись за ремонт каретки либо замену звезд, то мы рекомендуем сходу заменить оба шатуна на конструкцию, предполагающую разъемное соединение звёздочек и шатуна.

В каких случаях нужен демонтаж шатуна

Шатун особого ухода и никакого обслуживания не предполагает. Его замена проводится лишь при, что мы обрисовали выше и при механическом повреждении. Необходимость в демонтаже появляется, в то время, когда нам необходимо добраться до каретки или полностью ее разобрать смазки, промывки либо регулировки.

Просто так шатун не снимется и для этого необходимо применить или определенную ловкость рук, или особый съемник. Об этих методах мы поведаем детально.

Использование съемника

Особое приспособление, которое предназначено для демонтажа трудносъемных подробностей именуют съемником. Это и ежу ясно. В нашем случае, для снятия шатуна с вала каретки велосипеда.

Выглядит он так.

Таковой вид съемника шатунов предусматривает возможность для снятия кроме этого и педали.

Обратите внимание

Шатун на валу удерживается замечательным болтом с размером головки 8мм. Отвинтить болт не воображает никакого труда. Но сложность в том, что шатун сидит на валу с маленьким натягом и имеет конусообразную посадку.

Частенько в мокрую погоду грязь и вода попадают в место сопряжения шатуна и вала. Тогда он прикипает к валу и снять шатун фактически нереально. Но у нас в инструментарии, конечно же, имеется съемник для шатунов, что представляет собой сложную токарную подробность – винт с двухуровневой головкой под рожковый ключ и гнездовой.

На винт навинчена умная гайка с наружной и внутренней резьбой. Продолжительно растолковывать, а на фотографии все предельно ясно.

Разработка демонтажа

Перед началом процесса место сопряжения шатуна и вала взбрызнуть чудесным раствором WD-40. Он растворит остатки грязи и облегчит процесс. Возможно с таким же успехом применять тормозную жидкость БСК, если она завалялась у вас в гараже. Так же возможно поступить, если не откручивается болт.
Принципиально важно! Убедитесь, что шток съемника меньше диаметра четырехгранника, на что надет шатун. В противном случае операция потерпит фиаско – сорвется резьба.
Отвинчиваем болт крепления.
Ввинчиваем съемник в шатун до предела, проследив дабы шток съемника был максимально вывинчен.
Закручиваем болт съемника медлено и без рывков, в противном случае имеется риск повредить резьбу.

Вот пошаговая фото-инструкция, растолковывающая процесс наглядно.

Демонтаж без съемника

В этом случае научно технический прогресс предлагает мало вариантов.

  • Сам собой напрашивается вариант первый. Шансов снять шатун 2%. С применением высокотехнологичной кувалды и ударокомпенсирующей ветхой футболки нужно чёрного цвета. Но мы очень не рекомендуем данный способ, т.к. несложно повредить подшипники каретки. Не смертельно, само собой разумеется, но не очень приятно будет из-за собственной лени поменять еще и каретку.
  • Вариант второй. Срабатывание 35%. Посредством той же WD-40 шепетильно обрызгиваем место крепления со всех сторон и выезжаем на прогулку с открученными болтами. Наряду с этим необходимо стараться максимально нагружать шатуны. Может оказать помощь.
  • Вариант третий. Срабатывание 100%. Берем болгарку и делаем надпил на втулке шатуна. После этого молотком и пробоем совсем добиваем подробность. Жаль лишь, что по окончании данной манипуляции ей место лишь на помойке…
  • Вариант четвертый. Срабатывание 100%. Ничего не делаем, садимся на велосипед и едем в ближайший магазин за съемником. Самый надежный и проверенный на практике вариант, разрешающий безболезненно снять шатуны.

Как видим, нам никуда не уйти от прогрессивных методов и передовых технологий. Кроме того в таком, казалось бы, пустяковом вопросе.

Замена звездочек заднего колеса на велосипеде

Сборка идет в обратном порядке. По большому счету перепутать стороны звездочки (какой стороной наружу ставить)  стремится к нулю, так как на хабе есть направляющие. И «задом наперед» звездочки поставить проблематично. Но, будьте аккуратны — молотком, я думаю, туда звезду забить можно

Затем, последней, устанавливаем гайку. Закручиваем ее от руки до упора. Здесь уже цепью на палке можно не пользоваться, так как вращение будет в другую сторону и хаб не будет прокручивать. Но я, все же, рекомендую вам воспользоваться вашим самодельным инструментом.

Момент затяжки этой гайки должен быть довольно сильным — 40 нюьтон на метр (4 килограмма приложенные к рычагу длиной 1 метр). И если вы просто затянете ключом эту гайку (без удержания цепью), то есть все шансы вывернуть спицы из колеса.

А как вы снимаете кассету с вашего велосипеда?

Алекс «На Байке» Сидоров

Блюдо дня: Кен Блок выпустил новое видео — Джимхана — 9. У меня сердце замирает, когда смотрю на его трюки.

  1. Как перебрать подшипники если колесо захрустело Знаете, как обнаружить почти 90% неисправностей велосипеда? Поднять заднее колесо…
  2. Чистка и смазка велосипедной цепи Давайте продолжим ломать копья по поводу чистки и смазки велосипедной…
  3. Ремонт камеры — или как доехать до дома с пробитым колесом. Вчера во время и после тренировки я прямо-таки маниакально проверял…
  4. Как легко отрегулировать задний переключатель велосипеда Настроить задний переключатель (Shimano, SRAM) легче, чем вы думаете. Это…
Лучшие статьи :  Велосипеды Команчи

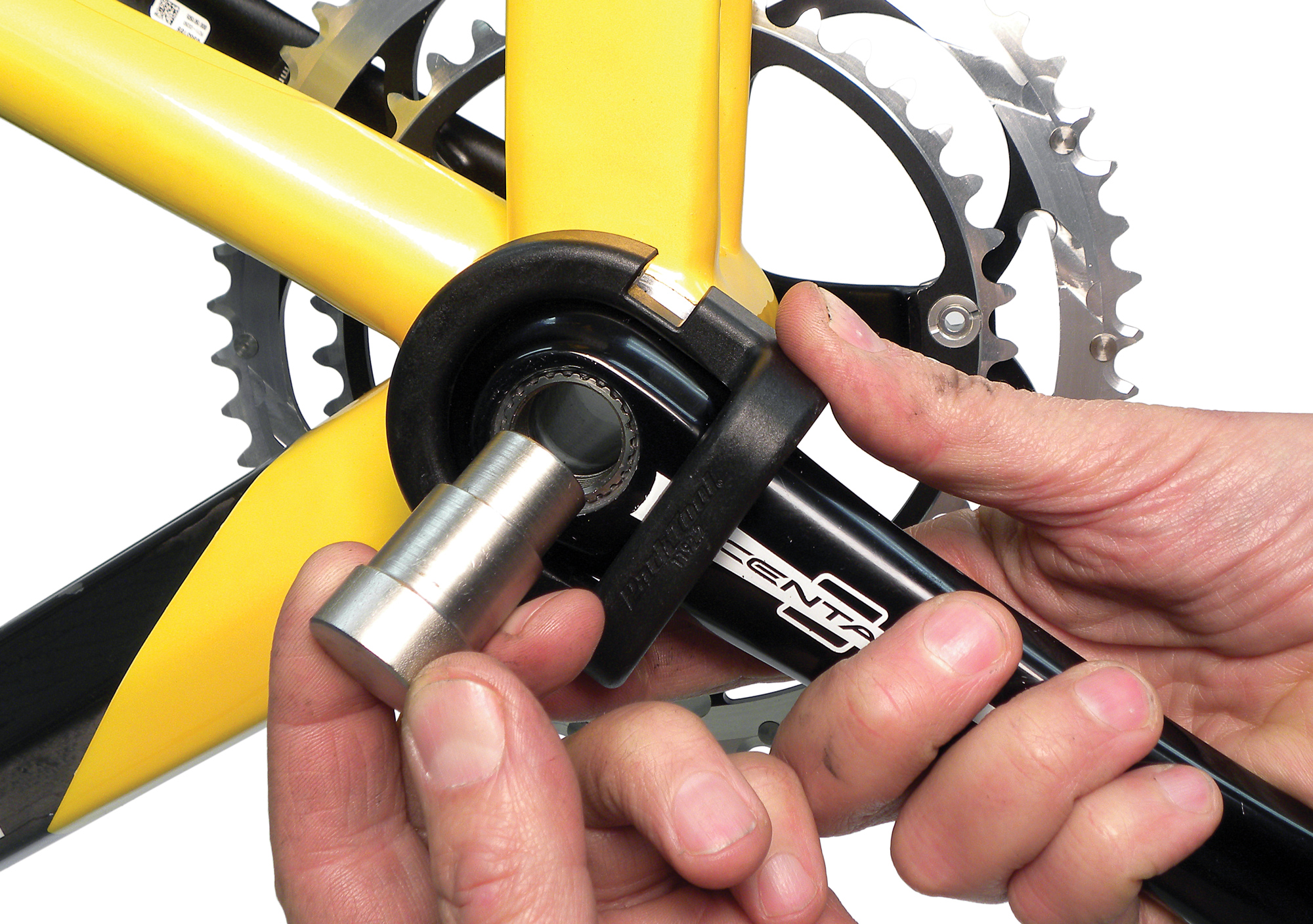

Установка шатунов

Ключевой момент — это очистка всех поверхностей соединения и щедрое покрытие их густой смазкой. Во-первых, это позволит легче и ровнее установить шатун, во-вторых, значительно облегчит последующее его снятие, а в-третьих, устранит один из самых распространенных источников загадочных хрустов и скрипов «где-то в районе каретки». Шатун должен быть глубоко посажен на вал, чтобы исключить возникновение люфта — в противном случае посадочное гнездо быстро выйдет из строя. Это достигается закручиванием крепежных болтов с моментом 50-70 Нм, то есть с очень большим усилием.

На первый взгляд конструкция педали выглядит простой, но чтоб ее демонтировать нужно обладать определенными знаниями и набором инструментов.

Снятие велопедалей может быть необходимо по различным причинам: перед транспортировкой велосипеда, для регулярного осмотра в целях профилактики или после того, как вы , перед началом сезона. Бывают ситуации, когда деталь хрустит или издает другие нетипичные звуки, в таком случае ее надо либо прочистить, либо полностью демонтировать, заменив на новую. Педальные узлы новых транспортных средств нередко нуждаются в дополнительной корректировке под конкретного человека. Поэтому у многих возникает вопрос, как открутить педали на велосипеде.

Перед тем, как снимать педали, для начала нужно ознакомится со строением этого узла. Эти действия нужно выполнять перед любыми подобными операциями . Педаль состоит из нескольких элементов, причем каждая модель может иметь разную конструкцию, а именно:

  • ось – это специальный штырь из металла, который вкручивается в шатун. Она является базой для остальных деталей;
  • платформа – плоская поверхность, непосредственно контактирующая с подошвой и находящаяся на конце оси;
  • подшипники – элементы, необходимые для соединения предыдущих деталей в единый механизм, именно они позволяют платформам вращаться;
  • фурнитура – разнообразные болтики и гайки, которые скрепляют все составляющие педали. При разборке крепеж откручивается специальными инструментами.

В зависимости от платформы педали делятся на две группы: контактные, в которых предполагается наличие особого крепления для велосипедной обуви, и стандартные модели.

Как снять шатуны с велосипеда без съемника — Велобаджо

Мы обсудили, что такое манетки и вынос руля. Сегодня пообщаемся про шатуны для велосипедов и как их менять, какие бывают съёмники для шатунов и как снимать шатуны с велосипеда.

Шатуны

Шатуны — одни из самых сильно нагруженных деталей велосипеда. На отечественных дорожных велосипедах их делают из стали, а на импортных и спортивных — из алюминиевых сплавов. Чтобы уменьшить вес и сохранить прочность, производители пускаются на разные ухищрения — делают их полыми, имеющими замысловатые поперечные сечения.

Иногда (чаще на недорогих велосипедах) блок передних звездочек выполнен в виде неразборной конструкции, объединенной вместе с правым шатуном, и тогда при замене звездочек приходится менять оба шатуна. На велосипедах средней и верхней ценовых категорий передние звездочки обычно можно отсоединить от правого шатуна, то есть их можно менять независимо, по мере износа зубьев.

Необходимость замены шатунов возникает также при их поломке или повреждении. Снимать шатуны (один или оба) приходится еще для того, чтобы добраться до каретки (для ее регулировки или замены).

Шатуны никакой регулировки не требуют.

Обычно новые шатуны приобретаются вместе с передними звездочками.

Кроме того, шатуны выпускаются разной длины, (от 165 до 180 мм).

Слишком длинные шатуны на раме небольших размеров могут привести к неудобствам при езде по неровной местности, а слишком короткие потребуют дополнительных усилий при педалировании.

Типы шатунов и кареточных механизмов

Существуют и другие типы шатунов. Например, на новом оборудовании SHIMANO ( в частности, группы XTR2003 и SAINT) каретка выполнена в виде моноблока, когда правый шатун конструктивно объединен с осью каретки. Для обслуживания такой каретки и шатунов необходим специальный инструмент.

Съемник шатунов велосипеда

Съемник шатунов (съемник системы) — инструмент, позволяющий снимать систему с вала каретки неинтегрированного типа. Обычно совмещает две функции: шестигранник для разборки педалей-топталок и собственно съемник.

Шатуны удерживаются на валу каретки болтом под внутренний шестигранник 8 мм Но только отвинтить болт недостаточно, поскольку шатун сидит с натягом на валу каретки и иногда «прикипает», поэтому требуется специальный съемник.

Важно

Он представляет собой винт с двухсекционной головкой (гнездовой ключ и грани под рожковый ключ), на который навинчена гайка особой формы с внутренней и наружней резьбой.

Часто к съемнику прилагается переходник для использования с каретками шлицевых стандартов

Снятие шатунов с велосипеда

Кроме съемника требуется шестигранник на 8 мм. Если шатуны (особенно алюминиевые) долгое время не разбирались, потребуется залить соединение машинным маслом, WD40 или каким-нибудь «жидким ключом», чтобы не сорвать резьбу на шатунах.

Перед вкручиванием съемника шатуна необходимо убедиться, что диаметр «пальца» съемника, который будет давить на квадратную ось с закрепленным шатуном, меньше размера квадратного отвертия. Бывает так, что на палец съемника шатунов надета подвижная головка, диметр которой больше квадратного отверстия оси.

Последствия плачевны, если вовремя не остановиться. Съемник упирается в сам шатун и начинает выдавливать не шатун, толкая ось вперед, а сам себя, «зверски» срезая резьбу. Совет был бы избыточным, если бы такие случаи не происходили. Отвинтив болт, ввинчиваем съемник в шатун до упора.

Резьбу в гнезде следует перед этим очистить, а винт съемника не должен выступать внутрь шатуна (иначе съемник вкрутится не так глубоко, как следует). Затем закручиваем болт съемника, выдавливая шатун с вала.

Может потребоваться большое усилие — будьте осторожны! Если переусердствовать, будет сорвана резьба внутри шатуна и придется его менять (не говоря о проблемах дальнейшего снятия), поэтому не следует экономить время на «отмачивании» в масле.

Ключевой момент — это очистка всех поверхностей соединения и щедрое покрытие их густой смазкой.

Во-первых, это позволит легче и ровнее установить шатун, во-вторых, значительно облегчит последующее его снятие, а в-третьих, устранит один из самых распространенных источников загадочных хрустов и скрипов «где-то в районе каретки».

Шатун должен быть глубоко посажен на вал, чтобы исключить возникновение люфта — в противном случае посадочное гнездо быстро выйдет из строя. Это достигается закручиванием крепежных болтов с моментом 50-70 Нм, то есть с очень большим усилием.
