Как делается регулировка заднего переключателя скоростей велосипеда

Тонкая регулировка заднего переключателя скоростных режимов

Когда переключатель скоростных режимов отрегулирован корректно, то в дальнейшем он потребует лишь незначительных калибровок. Как показывает практика, они будут сводиться к незначительной настройке либо полной замене тросика.

Регулировка осуществляется при помощи специально предназначенных для этих целей калибровочных барабанов, монтаж которых происходит на манетку. У горных байков они расположены, непосредственно, на самом переключателе скоростных режимов. Также производитель может установить их на трубе рамы. А вот барабаны, которыми оснащаются шоссейные велосипеды, находятся рядом с упором рубашки тросика. Примечательно, что выполнять настройку можно посредством совершенно любого барабана, предназначенного для регулировки.

Правда, прежде, чем осуществить регулировку, следует переместить манетку на уровень самой скоростной передачи (за нее отвечает маленькая звездочка). Одновременно необходимо удостовериться в том, что регулировочный рычаг перемещен в периферийную плоскость.

После чего требуется задать манетке следующий скоростной режим и начать вращать педали. Это позволит цепи перестроиться на расположенную рядом звезду. В том случае, когда цепь на нее не переместиться, то необходимо посильнее натянуть тросик. Воспользуйтесь барабаном, предназначенным для регулировки. Поверните его влево, и тросик моментально натянется струной. Не стоит резко поворачивать барабан. Делайте это плавно, в пол оборота, пытаясь одновременно переключать скорости. Ведь чрезмерно перетянутый барабан может привести к смещению цепи. Конечно же, при переключении передач проблем возникнуть не должно. Но, как только, велосипедист попробует перевести их в периферийной положение, проблем не избежать.

Устройство заднего переключателя

Для того чтобы знать и разбираться в вопросе о том, как настроить задний переключатель скоростей на велосипеде, необходимо для начала изучить его устройство. Основным принципом его работы является переключение передач при помощи переведения велосипедной цепи с одной звезды привода на другую, иного диаметра. При этом, с конструктивной точки зрения, такие переключатели достаточно просты, и их работа основана на применении грубой физической силы.

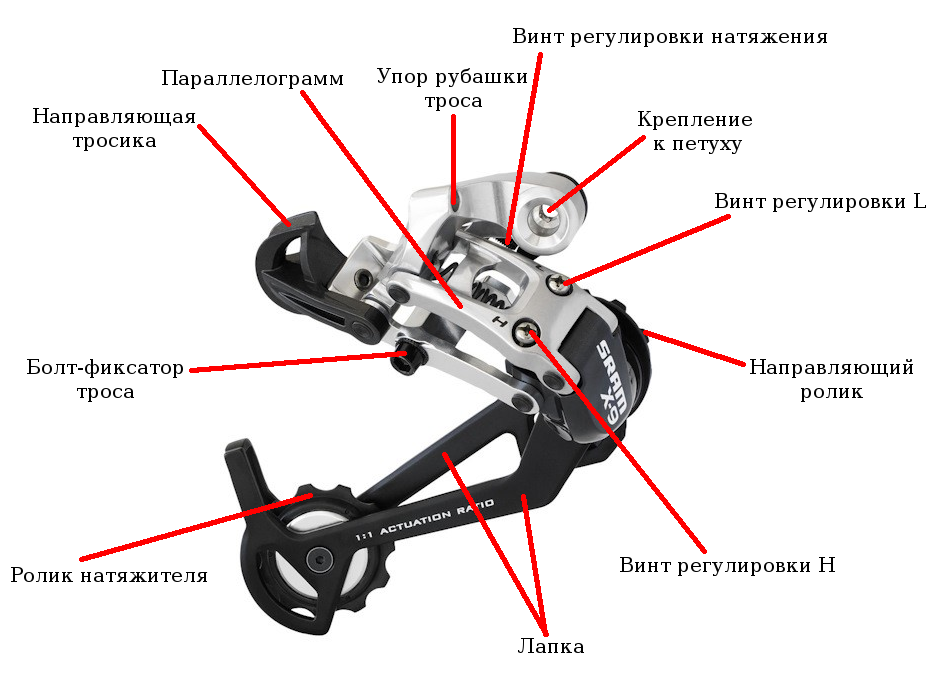

Устройство заднего переключателя на велосипеде

Передняя система переключения представляет собой обычную стальную рамку, перемещающуюся в разных направлениях. Во время движения она подвигает цепь в сторону, толкая и снимая её с той звёздочки, на которой она находится. Далее происходи перемещение цепи на соседнюю звезду.

Задний переключатель скоростей велосипеда имеет более сложную конструкцию по сравнению с передним переключением, так как введена специально подпружиненная лапка со смонтированными на ней небольшими звёздочками-роликами. В процессе переключения передач такая лапка натягивает цепь, перемещая её на нужные велобайкеру ведущие звёздочки.

Когда же нужно переместить цепь на большую звёздочку, процесс переключения передач немного меняется. На первом этапе цепь входит в соприкосновения с ближайшей к ней звездой большого диаметра и трется о неё до тех пор, пока не будет подхвачена боком зуба, который и перенесёт её на новую передачу.

Задний переключатель скоростей велосипеда имеет более сложную конструкцию по сравнению с передним переключением

Ранее используемые передачи таких скосов не имели, и поэтому переключались очень тяжело. Основной причиной выхода переключателя передач из строя являются механические повреждения, которые он может получить при падениях велосипеда на трассе.

Другими же причинами неисправности заднего переключателя скоростей могут стать следующие моменты:

  • неверная настройка;
  • загрязнение как тросика переключателя, так и «рубашек», через которые он проходит;
  • большая степень износа звёзд, цепи, а также роликов переключателя;
  • установка на велосипед устройства низкого качества;

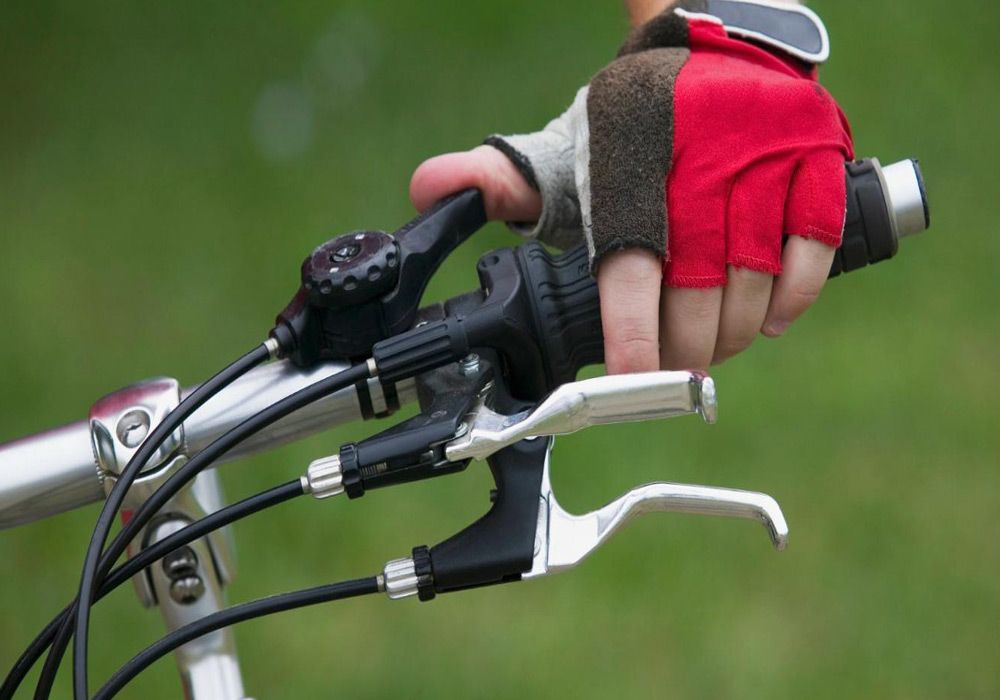

  • неисправность манетки (переключателя передач на руле).

Непосредственную причину поломки, а также потребность в регулировке данного узла велосипеда можно определить только на месте. Симптомами же неисправности могут служить возникающие затруднения в процессе переключения передач, а также невозможность движения.

Симптомами неисправности могут служить возникающие затруднения в процессе переключения передач

Правильная настройка

В первую очередь необходимо убедиться, что все детали целые и недеформированные. Если это не так, комплектующие для велосипеда нужно заменить и только после этого переходить к настройке скоростей. В частности, требуется проверить на пригодность:

  • трос;
  • цепь;
  • петуха.
Лучшие статьи :  Самые важные правила поведения для велосипедистов

Из инструментов понадобится только ключ для затяжки резьбовых соединений, которым можно закручивать болты. При замене троса также могут пригодиться плоскогубцы, которые помогут «откусить» его лишнюю часть. Дальнейшая последовательность действий зависит от типа переключателя.

Для работы понадобится динамометрический ключ

Если нужно настроить задний переключатель, то инструкция будет следующая:

  1. Цепь должна стоять на звезде самого большого размера спереди и самого маленького сзади.
  2. Болт, который фиксирует трос задней перекидки, необходимо открутить.
  3. Ролики переключателя следует установить в такое положение, чтобы они находились в одной плоскости с нужной звездой. Для этого просто нужно вращать болт с надписью «Н», пока они не займут требуемую позицию.
  4. Хорошо натянуть трос и затянуть болт.
  5. Затем скорость переключается на самую низкую (так, чтобы цепь кардинально сменила свое положение и находилась на самой большой звезде сзади и самой маленькой с передней стороны).
  6. Винт «L» необходимо вращать до тех пор, пока ролики переключателя не будут стоять прямо напротив большой звезды.

Передний переключатель на руле настраивается по-другому:

  1. С помощью манетки задней перекидки необходимо перейти на среднюю звезду. Это нужно для того, чтобы избежать сильного перекоса цепи.
  2. Цепь устанавливается на первую передачу, а болт, фиксирующий трос, откручивается.
  3. Вращение винта «L» позволит сдвинуть рамку перекидки так, чтобы расстояние между цепью и переключателем с обеих сторон было одинаковым.
  4. Трос нужно натянуть (не слишком сильно) и закрепить болтом.
  5. После этого необходимо переключиться на самую большую звезду впереди.
  6. Винт «H» следует вращать до тех пор, пока цепь не будет стоять ровно посередине рамки.

Скорректировать результаты регулировки можно с помощью барашка на манетке, как в случае с задним переключателем. Если триггеры слишком туго жмутся, рекомендуется немного ослабить натяжение тросика. В случае выполнения каждого этапа в соответствии с инструкцией переключатель будет работать исправно.

Настройка заднего переключателя

1. Итак, приступим, для начала я рекомендую снять цепь. Это не обязательно, но без цепи гораздо удобнее определять контрольные точки High и Low. Далее, освободите трос передачи, открутив винт А на картинке ниже. Теперь закрутите до упора по часовой стрелке крутилку В.

2. Прощелкайте манеткой задней передачи (шифтер на руле справа) до самой высокой передачи (обычно рычажок для указательного пальца). Теперь возьмите в руки крестовую отвертку и найдите регулировочный винт Н сзади переключателя.

3. Вращая этот винт, нужно выровнять направляющий ролик в одной плоскости с самой маленькой звездочкой кассеты. Здесь есть небольшая хитрость: если переключатель не новый и у него уже есть люфты, то иногда бывает нужно выставить ролик не идеально по линии, а сместить его буквально на волосок вправо (если смотреть сверху сзади).

4. Следующий этап: нажимаем на корпус переключателя, чтобы, преодолев натяжение пружины, выдвинуть его, насколько возможно по направлению к втулке. Удерживая переклюк в этом положении, крестовой отверткой и винтом L выравниваем плоскость ролика с самой большой звездой кассеты.

5. Опять-таки, если у вас уже были проблемы с настройкой переключения, то сместите ролик чуть-чуть в сторону спиц. Но подчеркиваю — это на самом деле должно быть чуть-чуть. Иногда, идеально выровненному переключателю не хватает именно этой малости, чтобы забросить цепь на самую дальнюю звезду.

6. Теперь, когда у нас выставлены контрольные точки High и Low, возвращаем цепь на место. Затем, руками, без плоскогубцев, выбираем слабину троса и затягиваем винт А. Заметьте, что тросик должен встать в канавку шайбы этого винта.

7. После того, как винт без фанатизма закручен, включите вторую передачу манеткой на руле и вращая педали, начинайте откручивать против часовой стрелки крутилку В. В данной ситуации очень хороша ремонтная стойка или хотя бы подставка под заднее колесо. Если этого нет, то можно надеть велосипед рамой на гладильную доску. Ну или, в крайнем случае воспользоваться помощью друга.

8. Вращайте педали и крутилку до тех пор, пока цепь не перескочит на вторую звезду. Всё, что осталось, это довести переключение до идеала. Для этого просто перещелкивайтесь с первой на вторую звезду и обратно, и продолжая играть крутилкой по нескольку щелчков вперед-назад, добейтесь четкого переключения

Лучшие статьи :  Лигерад (лежачий велосипед) — плюсы и минусы

Индексная система переключения передач устроена так, что настроив одну скорость, вы автоматически настраиваете весь их спектр. Если в переклюке нет люфтов, петух ровный, дропауты рамы симметричные, то работа закончена — проверьте, как цепь ходит во всем диапазоне скоростей. Должно быть быстро, четко и без задержек.

Если всё-таки остаются проблемы (а это, как правило — переключение на крайних звездах), то можно еще чуть-чуть сместить ролик во внешнем от крайних звезд направлении, регулировочными винтами H и L, как я писал выше. Главное, не увлекайтесь этим с низкими передачами, потому что цепь может выбросить за звезду, и тогда лапка переключателя попадет в спицы.

Подобная метода показана на этом видео (извините, на английском, зато с британским акцентом:) )

Если на велосипеде установлены свежие тросы и рубашки, то через сотню километров они могут усесться в своих посадочных местах и немного сбить настройку. Для этого снова, переходя с первой передачи на вторую и назад, подберите нужное положение крутилки В, изменяя положение на пару щелчков вперед-назад.

Надеюсь, моя заметка поможет понять, как настроить задний переключатель и закрыть тему нечеткой работы этого механизма. То, что велосипед недорогой, совершенно не оправдывает работы в стиле «две скорости вперед, одна назад».

Если же переклюк уже изношен до такой степени, что даже тонкой настройкой невозможно добиться приемлемой работы, то не шаманьте, а  — будет работать, как часы.

Ничего не бойтесь, пробуйте, это совершенно не та работа, чтобы обращаться к веломеханикам.

Читать также:

  • Что такое велосипедный петух
  • Велосипед для начинающих в пределах 15К рублей
  • Какой фирмы выбрать велосипед

Сказать спасибо за статью можно репостом в Фейсбуке или Вконтакте:

Комбинации звездочек

Скорость движения велосипеда напрямую зависит от того, какая стоит передача. При перебросе цепи с одних звезд на другие, на передних шестеренках и задней кассете транспорт будет ехать быстрее или, наоборот, медленнее. Количество скоростных режимов, к слову, зависит от конструкции транспорта:

  1. При наличии у него одной передней шестеренки и задней кассеты на 6–7 звезд велосипед предусматривает 6–7 скоростей.
  2. Если его конструкция оснащена 3 передними звездами и аналогичной задней кассетой на 6–7 звезд, как в первом случае, то количество передач увеличивается до 18 и больше.
  3. Задние кассеты на 9–10 звезд — редкое явление. Ими оснащают только профессиональные велосипеды с рекордным числом скоростей до 27–30.

Разные сочетания передних и задних звезд, в свою очередь, позволяют подобрать нужный режим для езды на велосипеде в разных условиях:

Комбинация Для каких условий подходит
Самая маленькая передняя звезда (№ 1) + самая большая задняя (№ 1–3) При сильном сопротивлении: при езде на крутых подъемах, по вязкому грунту, песку, густой траве, а также при сильном встречном ветре на грунтовке
Средняя передняя звезда (№ 2) + задняя (№ 2–6) При слабом сопротивлении: при подъеме на небольшую горку, езде по асфальту, грунтовым дорогам, плотному песку и грунту
Самая большая передняя звезда (№ 3) + самые маленькие задние (№ 5–7 или № 7–9 в зависимости от модели) При отсутствии сопротивления: при движении по ровному шоссе, асфальту, укатанной грунтовке, при отсутствии ветра, а также на спуске

Такой важный элемент, как переключатель скоростей должен работать идеально. От этого будет напрямую зависеть качество езды и комфорт самого велогонщика

При любых, даже весьма незначительных неисправностях, крайне важно осмотреть весь механизм и устранить причины поломки

Такая предосторожность будет гарантией того, что велосипед прослужит намного дольше, а его владельцу не придется тратиться на замену деталей

Установка нового переключателя

Если детали механизма вышли из строя, отрегулировать переключатель попросту не удастся. Нужно производить замену устройства на новое. Для выполнения такой задачи понадобятся:

  • тросики;
  • рубашки, колпачки для тросов;
  • отвертка (крестовая);
  • шестигранные ключи (6, 5, 4, 3 мм);
  • выжимка цепи;
  • густая и жидкая смазка;
  • перчатки.

Установка выполняется по следующей схеме:

К раме прикручивается петух, а уже к нему — непосредственно сам переключатель

Лучшие статьи :  Что делать, если не крутится заднее колесо на велосипеде

Крайне важно, чтобы между винтом регулировки натяжения и упором петуха не оказалось свободного пространства.
На манетках выставляется самая высокая из передач.
Манетки разбирается, в них помещается трос.
Тросик проводится по всем рубашкам и линиям.
С пера рамы трос проводится через рубашку и помещается в регулятор натяжения. Он заблаговременно до половины раскручивается.
Тросик затягивается и сразу зажимается специальной пластинкой с канавкой.
Устанавливается передний переключатель.
На манетках устанавливается минимальная скорость.
Тросик от манетки протягивается до переключателя и затягивается.
Цепь заправляется в рамки скоростного механизма.
Производится настройка скоростей.

Опытному велосипедисту не составит труда отрегулировать переключатели скоростей на байке Shimano. Процесс достаточно простой, но требует определенных знаний и навыков. Новичкам также можно выполнить подобные действия самостоятельно. Но если возникают сомнения, все же лучше обратиться за помощью к специалисту.

Открутить и снять старый переключатель, а на его место повесить новый и прикрутить его к «петуху»Цепь велосипеда поставить на самую маленькую звезду, так чтобы визуально ролик и малая звезда оказались на одной линииАккуратно и без лишних усилий отвести переключатель до самой большой звездыРегулировочным винтом зафиксировать положение переключателя так, чтобы он был напротив большой звездыПровести тросик по всем рубашкам и линиямПоставить цепь на самую маленькую звездочку, подтянуть и зафиксировать трос, после чего проверить работу всего механизма

Полезные советы по эксплуатации переключателей скоростей на велосипеде

Конечно, поломок и регулировок можно избежать, если тщательно соблюдать все правила.

А именно:

  • как можно чаще мыть велосипед и его детали, и после тщательно его высушивать, так как грязь и коррозия — главные враги металлических изделий
  • смазывать все детали машинным маслом или солидолом (импортные средства справляются не очень качественно, а зачастую и вовсе вредят)
  • лезть самостоятельно чинить механизмы только в крайних случаях, так как по неопытности можно только усугубить положение, так что лучше попросить о помощи профессионалов или друзей.

В заключении хочется сказать, что любую вещь можно починить самостоятельно, если все делать правильно, соблюдая все перечисленные выше советы. Или вовсе начинать следить за его состоянием от самого момента покупки. И тогда не придется раскошеливаться на новые детали, которые к тому же еще и стоят в 2 раза больше самого велосипеда.

Типы переключателей

Велосипедные переключатели скоростей могут отличаться строением и механизмом действия. Различают системы трех типов:

  • внутреннего переключения (планетарные втулки);
  • внешнего переключения;
  • комбинированные.

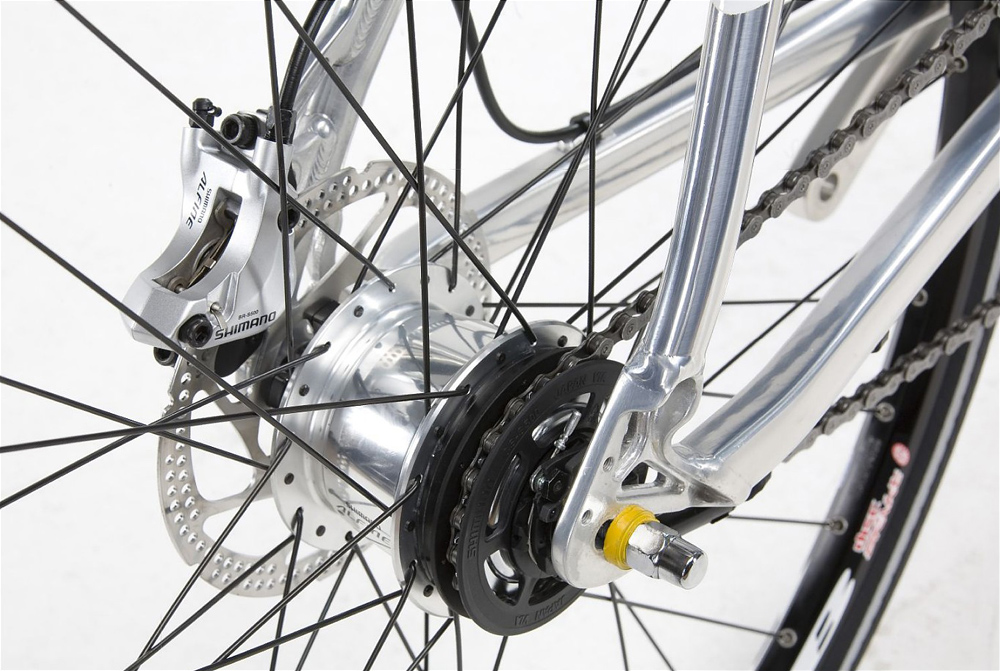

Механизм внутреннего переключения — это нестандартный вариант. В отличие от внешнего устройства, в нем отсутствуют кассеты со звездочками и зубьями, а также навесные переключатели. На таких велосипедах все иначе. У него всего одна звездочка, расположенная впереди, цепь и еще одна сзади. Сам механизм располагается внутри задней втулки. Благодаря такому строению он устойчив к неблагоприятным условиям (в том числе, к непогоде), долговечен и надежен. Более того, с ним легко управляться: для переключения скоростей не нужно вращать педали, а тормоз и вовсе может быть встроен.

Механизмы внешнего переключения — более привычное решение. Они могут располагаться впереди или сзади. У переднего велосипедного переключателя скоростей цепь перебрасывается с одной звезды на другую по такому принципу: она проходит через раму, которая может перемещаться благодаря параллелограммному механизму. При переключении рамка сдвигается и занимает положение над требуемой звездочкой, а под ее воздействием на аналогичную позицию перескакивает и цепочка.

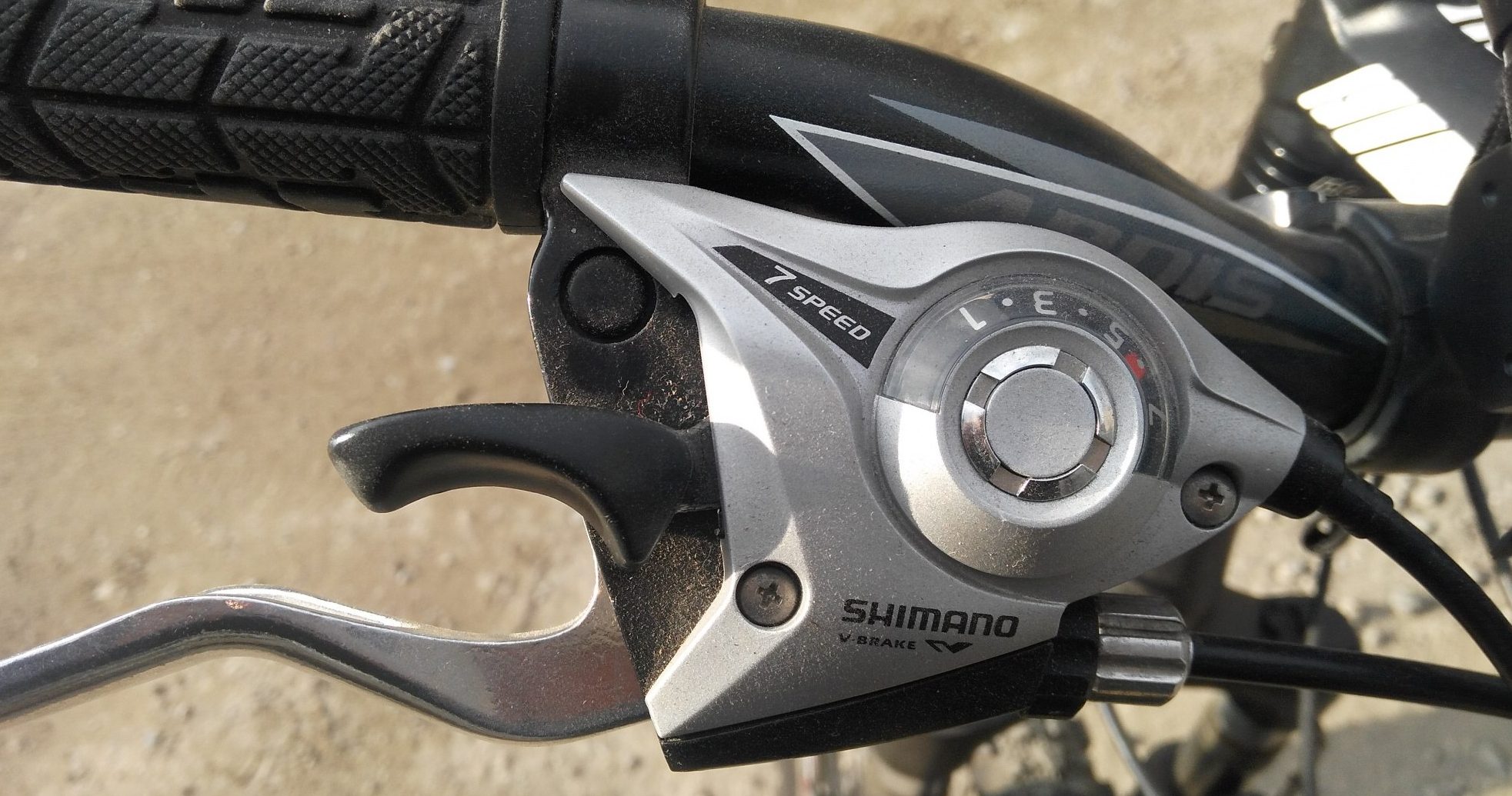

Внешний переключательМанеткаПланетарная втулка

Разные виды переключателей скоростей имеют свои достоинства и недостатки:

Тип механизма Плюсы Минусы
Передний переключатель
  • Универсальный, подходит даже для велосипедов с нестандартной геометрией;
  • простота конструкции — залог того, что ее легче обслуживать и ремонтировать в случае возникновения неисправности
  • Рамка переключателя может задевать раму велосипеда, что приводит к некорректной настройке скоростного режима;
  • под нагрузкой перебросить цепь довольно сложно (в особенности, с меньшей звездочки на большую)
Задний переключатель Сложный механизм обеспечивает большой выбор скоростных режимов
  • Большой вес конструкции может усложнять эксплуатацию велосипеда;
  • из-за постоянного трения возможен быстрый износ механизма

ЗаднийПередний
