Багажник для велосипедов на фаркоп

Прицеп для велосипеда своими руками

Сейчас многие жители больших городов пересаживаются с автомобилей на велосипеды. Этот вид транспорта не только помогает сохранить экологию, но и эффективно решает проблему с бесконечными пробками. Конечно же, у велосипеда помимо преимуществ перед автомобилем есть и серьезные недостатки, и главный из них — невозможность перевозки более-менее габаритных грузов. Решить эту проблему можно, изготовив прицеп для велосипеда. Как сделать прицеп своими руками — читайте в нашей инструкции.

Изготовление велосипедного прицепа

Прицеп для велосипеда представляет собой следующую конструкцию:

  • большая платформа 70*100 см
  • кронштейны для крепления к автомобильному багажнику
  • рама из стальных дюймовых трубок, на которую можно установить колеса диаметром до 29 дюймов
  • место для крепления инструментального ящика
  • регулируемое дышло, позволяющее прикрепить прицеп к любому велосипеду

Инструменты:

  • болгарка с отрезным и шлифовальным дисками
  • сверлильный станок с тисками или струбциной (не обязательно, но этот инструмент существенно упростит работу)
  • сверла диаметром 6, 8 и 10 мм
  • метчики
  • центральный пробойник
  • молоток
  • сварочный аппарат
  • брезентовые перчатки и сварочная маска
  • рулетка
  • фломастер

Материалы:

  • стальная дюймовая труба квадратного сечения
  • стальная полоса 50*4 мм длиной 30 см
  • стальная полоса 25*4 мм длиной 30 см
  • шпилька с резьбой длиной 4 см (ось втулки колеса старого велосипеда или болт без головки)
  • две гайки диаметр 10, шаг 24
  • четыре болта диаметр 6, шаг 20 длиной 5 см
  • два болта диаметр 10, шаг 16 длиной 4 см с гайками и шайбами
  • четыре болта с проушинами диаметр 8, шаг 18 с гайками и шайбами
  • лист МДФ 70*100 см, толщиной около 18 мм (это может быть и любой другой материал, который вы сочтете подходящим для изготовления платформы)
  • шаровой разъемный шарнир
  • два велосипедных колеса с покрышками диаметром около 20 дюймов.

Технология изготовления прицепа для велосипеда

1. Изготовьте пластины для посадки оси колес. Эти пластины несложно вырезать из стальной полосы сечением 50*4 мм. Разрезать полосу на части проще всего с помощью болгарки с отрезным диском. Длина отрезков должна быть равной 75 мм. В результате должно получиться 4 одинаковые пластины.

С помощью линейки и фломастера наметьте центр каждой пластины, установите на отметку центральный пробойник и ударьте молотком. Установите деталь в тиски сверлильного станка. Просверлите по сквозному отверстию в каждой из заготовок, выставив минимально возможную скорость вращения. Выпилите болгаркой полоски от отверстий до одной из сторон пластины.

2. Сварите раму для велосипедного прицепа. Ее можно изготовить из дюймовой стальной трубы квадратного сечения. Приготовьте отрезки трубы нужных размеров и сварите детали рамы вместе.

3. Изготовьте дышло. Дышло — это узел, с помощью которого прицеп крепится к велосипеду. Дышло также можно изготовить из дюймовой квадратной трубы и стальной полосы 25*4 мм. Прикрепите этот узел к вертикальной трубке, закрепленной на раме, с помощью двух стяжных болтов. Верхний болт вставьте в отверстие, просверленное в двух стальных пластинах, которые образуют своеобразный хомут. Нижний болт закрепите перпендикулярно верхнему, чтобы он проходилсквозь нижний хомут, и вкрутите в отверстие, просверленное в вертикальной трубке рамы. Просверлив несколько отверстий, вы сможете регулировать высоту расположения дышла и использовать прицеп с любыми велосипедами.

4. Изготовьте платформу. Мы использовали для этого лист МДФ, но лучше выбирать водостойкий материал, так как при намокании МДФ начинает крошиться. Если у вас есть лист ламинированной фанеры, используйте ее. Из фанеры или МДФ выпилите полотно размером 70*100 см, разместите его на раме, разметьте, как лучше скруглить углы, где просверлить отверстия под всевозможные крепления.

5. Установите фаркоп. Для этого на вашем велосипеде должен быть багажник. На багажнике зафиксируйте часть разъемного шарнира с шаром. Вторую часть шарнира нужно закрепить на дышле.

6. Закрепите ящик для инструментов. Рама прицепа больше самой платформы, поэтому в передней части остается место для такого ящика. Проще всего закрепить его с помощью эластичного троса.

Преимущества и ограничения

Плюсы крепления для велосипеда на фаркоп очевидны:

  • аэродинамика – велосипед не находится над крышей и слабо влияет на аэродинамику автомобиля;
  • удобство монтажа – хотя для установки в держатель байк требуется поднять на 20-40 см от земли, это не размещение велосипеда на машину на высоте собственного роста, и особых сил не требует;
  • стоимость – крепление на фаркоп обычно недорогое, так как конструции используются максимально простые и надёжные. Кроме того, подобный держатель несложно сделать своими руками;
  • свободная крыша – на релинги можно установить полноценный автобагажник или кейс.

Минусы тоже есть, и в первую очередь это проблемы с управлением: проезжать все неровности требуется очень аккуратно, так как не всегда лёгкие байки висят на своеобразном рычаге, и резкие движения могут повредить технику. Для перевозки играет свою роль и изменение габаритов. На узких бюджетных машинах велосипеды будут выглядывать за края кузова, в то время как даже на крупных автомобилях дополнительные 50-100 см длины корпуса представляют опасность при торможении, проезде узких поворотов и движении назад.

Кроме того, есть и другие минусы:

  • загрязнение рамы и механизмов – в процессе перевозки байки не укрыты, и на всех узлах может появиться грязь, выброшенная из-под колёс автомобиля;
  • необходимость фаркопа, которым сейчас оснащаются далеко не все автомобили;
  • меньшая надёжность закрепления – не все кронштейны фаркопов достаточно надёжны и хорошо смонтированы, чтобы выдержать динамические нагрузки, которые возникают при езде с таким грузом, как 3-4 велосипеда.
Лучшие статьи :  Велосипед фикс или захватывающая езда без тормозов

Типы креплений

Благо тому, что мы живем в 21 веке, кажется, уже создано абсолютно всё для упрощения нашей жизни. В это число входят также крепления для велотранспорта на авто. Итак, рынок предлагает следующие крепления:

  • на крыше;
  • с помощью фаркопа;
  • на «запаске»;
  • в задней части транспортного средства.

На крыше

Следует отметить, что совсем до недавнего времени, являлся самым популярным вариантом. Основное его преимущество – это сравнительная экономия денежных средств, поскольку данные крепления стоят немного дешевле других вариантов.

Как это происходит? На крыше машины монтируются специальные крепления, которые надёжно удерживают велосипед, даже при движении на высокой скорости или по бездорожью. В данном случае, агрегат фиксируется горизонтально – то есть, колеса вставляются в специальную выемку, после чего крепятся хомутами. Некоторые для повышения безопасности используют ещё и веревки (что, по мнению производителей, уже лишнее).

Крепежи на фаркоп

Сразу же отметим, что этот способ является одним из наиболее удобных, а также новых и дорогостоящих (из-за своего удобства и простоты). Отметим, что при наличии фаркопа на авто можно установить сразу же несколько «двухколесных и двухпедальных коней». Это идеальный выбор для больших компаний и семей, решивших активно проводить время на отдыхе

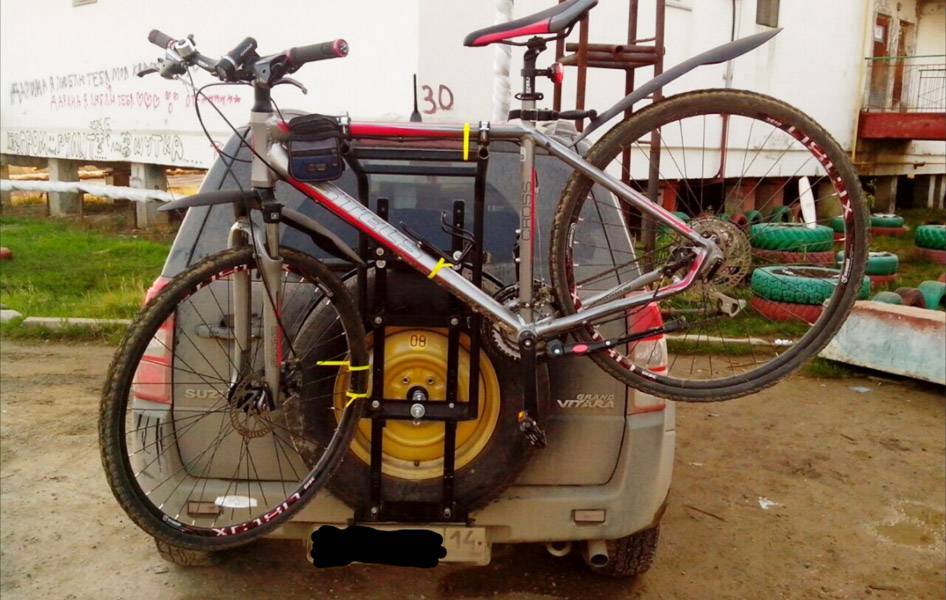

Крепежи на запаску

Также неплохой вариант, тем не менее, он не универсален. Подходит лишь для тех машин, в которых запаска крепится не внутри, а снаружи, то есть для довольно крупных транспортных средств.

Крепление происходит за счет специальных инструментов, а именно: кронштейнов, а также строп. Отличный выбор для тех, кто собрался в дальнее путешествие, но далеко не для тех, кто планирует частые остановки. Дело в том, что каждое открытие багажника несёт в минимальном количестве негативное влияние на само крепление, которое в итоге сможет не выдержать «лишнего» веса и потерять ваши велосипеды прямо на трассе.

Если же дверь багажного отсека вашего авто поднимается вверх (то есть вертикально), тогда для её открытия придётся демонтировать всю конструкцию, чтобы вынуть что-то из багажника. В противном случае, сам механизм не выдержит такой нагрузки и соответственно не поднимет груз.

Велокрепление на Фаркоп Автомобиля – 2 Типа: Велобагажники и Велокрепления, Установка, Держатели

Использовать велосипед как средство для укрепления мышц и общего физического состояния дело привычное, но двойная польза от прогулок возникает, если они совершаются в экологически чистых природных зонах. Но вот проблема – если использовать только собственные силы, добраться до отдаленных районов не получится, и значит, для перевозки своего двухколесного товарища нужно использовать автомобиль.

Самый простой способ, к тому же не требующий дополнительных затрат – поместить велосипед в багажник или салон автомобиля, но такой вариант возможен при отсутствии пассажиров на заднем сидении и для довольно просторной машины.

Если вы решили перевезти один или несколько велосипедов внутри салона, снимите передние колеса, выверните руль в положение лежа и постарайтесь размещать свой байк таким образом, чтобы не повредить внутреннюю отделку машины и избежать дополнительных травм при случайном ДТП.

Транспортировка велосипеда на крыше авто

Перевозка велосипедов на крыше автомобиля традиционный и давно испытанный способ. Специальное крепление, устанавливаемое на крыше, позволяет осуществлять перевозки не только хозяйственных грузов, но и при дополнительном креплении – велосипедов.

Двухколесный транспорт размещается в специальном профиле, установленном на багажник, и крепится определенным способом.

Объектом крепления на багажник автомобиля обычно служат:

  • вилка, при снятом переднем колесе;
  • рама, после установки закрепляется дополнительными растяжками;
  • руль, применяется при креплении на багажник велосипеда в перевернутом виде.

Этот способ перемещения байков нельзя назвать самым удачным, так как при размещении тяжелого и не удобного объекта на крыше автомобиля можно поцарапать лакокрасочное покрытие машины, да, и совершить такую процедуру женщине, вряд ли будет под силу.

Велобагажники и велокрепления

Велобагажник устанавливается непосредственно на задней двери или запасном колесе автомобиля, расположенном на задней двери

Под каждую модель автомобиля придется подбирать новое устройство и надо принять во внимание, что некоторые модели велобагажников при размещении на них байков, могут скрывать номерной знак автомобиля, что не приветствуется ПДД

Велокрепления — достаточно простой способ закрепить велосипед на задней двери при помощи специальных ремней, но при движении автомобиля крепление ослабевает и приходится делать остановку для подтягивания ремней. Плюсом можно считать, что любые модели велосипедов можно перевозить таким образом.

Фаркоп для велосипеда: виды и особенности

Самый удобный, но и самый затратный способ перевозить один или несколько байков на машине – фаркоп со специальным креплением. Вероятно, специально устанавливать этот недешевый аксессуар под редкие поездки на природу с велосипедом не стоит, но когда вы часто ездите большой компанией с несколькими байками, фаркоп станет прекрасным решением проблемы.

Лучшие статьи :  Бонки для велосипеда

Размещение велосипедов на фаркоп может быть двух видов:

  • подвесной вариант – крепление происходит за раму, а колеса находятся в подвешенном состоянии.
  • платформа – байк устанавливается на основании с фиксацией колес в желобах.

Велокрепление на фаркоп в виде платформы позволяет осуществлять перевозки нескольких байков, имеющих любой размер, что ни как не отражается на безопасности движения, так как такая платформа оборудуется повторителями тормозных сигналов и габаритными огнями, кроме того, регистрационный знак всегда будет виден, что позволит избежать ненужных разбирательств с дорожной инспекцией. Платформа позволяет осуществлять доступ в багажник без снятия велосипедов и ее применение при совершении длительных поездок оптимально.

Несомненным преимуществом размещения велосипедов на фаркопе будет небольшой подъем довольно неудобного и тяжелого объекта при закреплении. Это намного легче, чем пытаться закрепить двухколесный транспорт на крыше машины.

Как установить велобагажник на фаркоп :: SYL.ru

Владельцы велосипедов избавлены от таких проблем, как необходимость дорогостоящей заправки транспорта топливом и бесконечное простаивание в пробках. Однако что предпринять, если начало запланированного маршрута находится слишком далеко? В таких случаях приходится искать решение для удобной транспортировки велосипеда на собственном автомобиле.

Давайте рассмотрим, как установить велобагажник на фаркоп, какие преимущества дает такой способ транспортировки.

Что представляет собой крепление на фаркоп?

Сразу же стоит отметить, что установка подобной основы для надежного закрепления двухколесного транспорта на автомобиле представляет собой достаточно дорогостоящий вариант. Однако если на машине изначально присутствует фаркоп, подобное решение выглядит выгодным.

Рекомендуется устанавливать велобагажник на фаркоп на 3 велосипеда и более. Вместительное крепление станет незаменимым при необходимости перевозки «железных коней» для всей семьи при организации совместного путешествия. При этом даже во время езды на внушительной скорости не будет страдать аэродинамика автомобиля.

Установить велобагажник на фаркоп можно своими руками. Для этого подготовленная платформа присоединяется к заднему тягово-сцепному устройству при помощи прочных зажимов. Далее закрепляются стойки, предназначенные для удержания колес двухколесного транспорта. Фиксация велосипедов обеспечивается за счет надежных хомутов.

Некоторые автолюбители опасаются насчет удобства эксплуатации заднего багажного отделения после монтажа данного рода креплений. Однако подобные трудности заранее предусмотрены разработчиками, которые изобрели велобагажник на фаркоп. Для обеспечения удобства на конструкции изначально присутствует фиксатор, с помощью которого ослабляется и опускается крепление при первой же необходимости. В этом случае свободный доступ к багажнику несколько ограничится. Однако необходимые вещи можно будет достать практически без препятствий.

Крепление велобагажника на фаркоп – преимущества

Что получает автолюбитель, заплатив достаточно внушительную сумму при покупке специального приспособления для перевозки двухколесного транспорта:

  1. Велосипеды размещаются на высокопрочных профилях. Благодаря фиксации рамы в верхней и нижней части исключается перемещение «железного коня» в любых направлениях даже при самой серьезной тряске.
  2. Велобагажник на фаркоп позволяет снимать двухколесный транспорт в любой последовательности.
  3. Даже установка стандартного крепления дает возможность перевозить велосипеды различных марок, величины, конструкции и геометрии.
  4. Отдельные платформы, например, велобагажник Thule, содержат интегрированные замки. Последние отличаются повышенной надежностью и удобством эксплуатации по сравнению с тросовыми приспособлениями.
  5. Велобагажник на фаркоп не заставляет демонтировать всю конструкцию при необходимости получения свободного доступа к вещам в багажнике.
  6. Крепления данной категории наиболее просты и надежны. Европейские и американские потребители в преимущественном большинстве доверяют именно такому варианту при необходимости транспортировки велосипедов на дальние расстояния.

Недостатки

Справедливо будет заметить, что у крепления имеются некоторые минусы, впрочем, как и у любого другого решения. Например, популярный велобагажник Thule и другие модели, которые заслуживают внимания потребителя, отличается внушительной стоимостью. Даже стандартные платформы для перевозки двухколесного транспорта не из дешевых. Но если обратиться к продукции от авторитетных производителей, покупка обязательно влетит в дополнительную копейку.

Фаркоп имеется далеко не на каждом автомобиле. И, наконец, загруженная конструкция может перекрывать номерные знаки, что способно повлечь за собой некоторые неприятности при знакомстве с дорожной полицией.

Без сомнений, крепления для велосипедов на автомобильный фаркоп крайне удобны. Однако подобный способ транспортировки не гарантирует, что двухколесный транспорт доедет до места назначения в полной чистоте и порядке. Ведь грязь из-под колес автомобиля спокойно долетает до крепления.

В итоге

В отличие от креплений для велосипедов, что устанавливаются на крышу личного транспорта, платформы на фаркоп должны подбираться с учетом особенностей геометрии автомобиля. Как правило, производители подобных конструкций указывают в своих каталогах марки машин, которым соответствуют определенные изделия. Существуют также особые крепления на фаркоп, которые предусматривают установку на кузова автомобилей из модельного ряда «универсал» либо «хэтчбек».

Крепление собственными руками

Если у вас достаточно свободного времени, а также имеются определённые навыки плотника, тогда сделать крепление для «двухколёсного друга» вы сможете сами. Какое именно? Отвечаем: на фаркоп или крышу.

Что для этого нужно?

  • лист из металла;
  • гайки;
  • прочная труба, состоящая из металла;
  • болты;
  • металлический профиль для создания подставки.
Лучшие статьи :  Шоссейные рули: параметры, отличия и выбор

Чтобы сделать крепление более привлекательным, можете приобрести краску под цвет кузова вашего транспортного средства. Также рекомендовано иметь под руками следующие инструменты (а вдруг они вам в процессе пригодятся):

  • сварка;
  • свёрла;
  • болгарка.

Итак, для того чтобы прикрепить сделанное своими руками крепление (рассматриваем вариант с фаркопом), сначала необходимо изогнуть металлический лист в «что-то», что будет напоминать букву «П», используя при этом тиски. Получив две трубки, расплющите их концы и сделайте отверстия для того, чтобы прикрепить к профилю. Делаем отверстия под будущие болты, а после в металлическом листе прорезаем две выемки, соответствующие расстоянию переднего и заднего колес.

После проделанной работы прикручиваем тот изогнутый лист к главной подставке, куда и укладываем профиль. Отметим, что трубки желательно прикреплять таким образом, чтобы они охватывали раму велосипеда. В принципе, на этом всё. В зависимости от вашего транспортного средства, можно сделать несколько профилей для перевозки не одного велосипеда.

Ну что же, теперь вы знаете, как перевозить своих «двухколёсных друзей» с одной точки в другую. Осталось только выбрать наиболее удобный способ – купить крепления или смастерить их своими руками

Советы при перевозке

Транспортировка будет легче и удобнее, если:

  • позаботиться о сохранности мотоцикла, проверив крепление тента и стяжных ремней;
  • увериться в том, что вес мотоцикла не превышает допустимую норму;
  • груз не будет закрывать осветительные приборы и мешать обзору (это оговорено и в ПДД);
  • багажник для мотоцикла на фаркоп установлен прочно и закреплён болтами (не расшатан).

Багажник для мотоцикла на фаркоп имеет несколько плюсов:

  • универсальность (подходит под любую модель, ограничения только по весу);
  • лёгкость в монтаже;
  • отсутствие необходимости дополнительного ухода;
  • соответствие ПДД;
  • может использоваться с любой стороны;
  • имеет небольшой вес, несмотря на внушительную грузоподъёмность.

А самый главный плюс такого специализированного крепления – это его соответствие требованиям закона о перевозке грузов. Согласно закону 195-ФЗ ст.11, груз, не выступающий сзади более чем на 1 м, может быть свободно транспортирован на специализированном устройстве. Фаркопные крепления являются таковыми при наличии указанной «рельсы». При превышении показателя в 1 м спереди и сзади и в 0, 4 м по бокам, груз считается крупногабаритным.

Крепление багажника производится с учётом равномерного распределения веса будущего груза. Два длинных болта закрепляют конструкцию с двух сторон. При выемке одного болта, соответственно, скат может использоваться для выгрузки мотоцикла (благодаря универсальности, его можно сгружать в любую сторону). Конструкция очень проста в использовании, как и всё гениальное!

Велобагажник на фаркопе и ПДД

Есть вопрос к уважаемому сообществу:

Есть на машине фаркоп. На него крепится велобагажник, на него велосипеды.

Проблема: номер на машине не виден, к этому в принципе могут привязаться Гайи. На багажнике есть пасадочная площадка, про которую даже в инструкции есть страничка: рисуй номер!

Явное решение. Правильное.

Фонари подключены. Это стандарт.

Про номер: Загрузил машину, снял номер, прицепил багажник, прицепил велики, прицепил номер. Приехал, снял номер, снял велики, снял багажник, прицепил номер, закрыл машину. Покатался (вдоль Залива). Решил проеехать дальше/ближе. Открыл машину, достал багажник, снял номер. прицепил багажник, прицепил номер на багажник, прицепил велики.

Номер как крепится? через неделю-другую запаришься переставлять.

Третий номер делать нельзя – посадют. Сделать муляж и написать Копия или маркером – не стандартный знак – штраф.

Не велика проблема, 50 руб, но хочется решить принципиально и так, чтоб не уродоваться.

Кстати, может кто подскажет, какой-нить механизм быстрого крепежа номера, типа эксцентрика или еще какого? С секреткой, чтоб не сп..*ли?

Задал вопрос как-то Гайю, испугался, что его клинанет – так репу наморщил, руками стал водить, под нос бормочет и не реагирует на окружающих.

Сводная таблица цен

Название и фото Технические характеристики Описание Цена
Площадка с крепежом для мотоциклов «SOROKIN» Нагрузка (номинально): 180 кг;Габариты: 1905 х 140;Вес: 30 кг. Крепление из прочной стали двустороннее на штыре для одного мотоцикла. Крепится на квадратный профиль габаритами 50 х 50. Не нарушает ПДД, так как мотоцикл не будет выступать за допустимые пределы. Максимальный вес мотоцикла – 270 кг. 13 000 руб.
Площадка для мотоцикла с крепежом на фаркоп «SOROKIN» Нагрузка (по номиналу) 270 кг;Дополнительно: фиксатор для колеса;Габаритные размеры: 1980 х 200;Вес: 45 кг. Максимальный допустимый вес груза – 270 кг. Мотоцикл крепится с помощью тросов, присутствует дополнительный фиксатор для колеса. Стяжной ремень для фиксации приобретается отдельно, в комплект поставки не входит. Облегчённая система загрузки и выгрузки мотоцикла. 21 000 руб.
Крепление на фаркоп для мотоцикла Hakr Габариты: 720 х 570;Грузоподъёмность: 100 кг;Производитель: Чехия;Дополнительно: замок. Быстросъёмное стальное крепление устанавливается на авто буквально за пару минут. Замок обеспечивает дополнительную безопасность. Несмотря на небольшую грузоподъёмность, является лидером по скорости установки и съёма крепления. Также отвечает требованиям правил дорожного движения. 29 000 руб.
