Как самостоятельно открутить шатуны велосипеда?

Немного о стандартах

На велосипедах разных классов логично устанавливать велосипедные шатуны и каретки разных стандартов. На данный момент популярны следующие типы кареточного узла:

• Стандартное крепление под квадрат – старый вид, устанавливающийся на бюджетные велосипеды.
• Octalink, придуманный Shimano. Имеет несколько подвидов, в том числе и очень схожие по конструкции стандарты других производителей. По сути, является некой разновидностью «квадратных» кареток, но имеет переработанную конструкцию вала и видоизмененные шлицы.
• Hallowtech II считается лучшим вариантом по соотношению жесткость/вес, но стоит дороже остальных. Также придуманный компанией Shimano.

На старых велосипедах распространенным видом крепления были клинья. Проблем с такой системой было довольно много, из-за чего она и осталась в прошлом веке. Сейчас их практически не выпускают, и даже самые бюджетные велосипеды комплектуются каретками с квадратным валом.

«>

Снимаем шатун без съёмника

Для снятия шатунов велосипеда без съёмника рекомендуем отвинтить болты, которые стягивают рычаг с кареткой и проехать небольшое расстояние без деталей. Благодаря этому вы сможете с лёгкостью открепить шатун. Постучите по нему каким-либо тупым предметом, например, деревянным. Есть ещё один метод. Часть соединения детали с кареткой нужно нагреть горячей водой. Это поможет отмокнуть грязи и пыли и конструкция снимется проще. Нельзя использовать горелки, поскольку деталь повредится. При съёме педалей своя хитрость. Сначала открутите именно педали, а затем и шатун.

Снимать шатуны с велосипеда со съёмником или без него – вопрос ситуации и вашего выбора . Как ни крути, с инструментом работать будет эффективнее и комфортнее. Используйте наши рекомендации, так как это поможет с лёгкостью снять шатун с вашего велосипеда – как со съёмником, так и, в экстренных ситуациях, без него.

На первый взгляд конструкция педали выглядит простой, но чтоб ее демонтировать нужно обладать определенными знаниями и набором инструментов.

Снятие велопедалей может быть необходимо по различным причинам: перед транспортировкой велосипеда, для регулярного осмотра в целях профилактики или после того, как вы , перед началом сезона. Бывают ситуации, когда деталь хрустит или издает другие нетипичные звуки, в таком случае ее надо либо прочистить, либо полностью демонтировать, заменив на новую. Педальные узлы новых транспортных средств нередко нуждаются в дополнительной корректировке под конкретного человека. Поэтому у многих возникает вопрос, как открутить педали на велосипеде.

Перед тем, как снимать педали, для начала нужно ознакомится со строением этого узла. Эти действия нужно выполнять перед любыми подобными операциями . Педаль состоит из нескольких элементов, причем каждая модель может иметь разную конструкцию, а именно:

• ось – это специальный штырь из металла, который вкручивается в шатун. Она является базой для остальных деталей;
• платформа – плоская поверхность, непосредственно контактирующая с подошвой и находящаяся на конце оси;
• подшипники – элементы, необходимые для соединения предыдущих деталей в единый механизм, именно они позволяют платформам вращаться;
• фурнитура – разнообразные болтики и гайки, которые скрепляют все составляющие педали. При разборке крепеж откручивается специальными инструментами.

В зависимости от платформы педали делятся на две группы: контактные, в которых предполагается наличие особого крепления для велосипедной обуви, и стандартные модели.

Снятие простых устройств не требует особых усилий, а контактные механизмы, обладающие более сложными фиксаторами, не так легко демонтировать.

Снятие каретки: делаем правильно!

Абсолютно логично, что для устранения неисправности сначала нужно снять узел с велосипедной рамы. Если быть точным, то вытащить его из стакана. Как раз о том, как сделать это своими руками, и пойдет разговор.

Итак, прежде чем приступить к процедуре снятия, понадобится комплект инструментов:

• Шатунная выжимка.
• Гаечный ключ. Если размер гайки неизвестен, то пойдет разводной ключ.
• Плоская отвертка.
• Небольшой молоток.
• Съемник каретки для извлечения из стакана.

Прежде чем приступить к разборке, следует очистить все пространство вокруг каретки. Влажной тряпкой убирается вся грязь и пыль с рамы, области кареточного стакана и шатунов. Этого будет достаточно, чтобы при разборе внутрь не попадала лишняя грязь. Но лучше будет, если помыть велосипед целиком. Чистота – лучший помощник в ремонте. Доказано!

С шатунов снимаются заглушки. В основном это пластиковые крышки, которые легко поддеваются отверткой и также легко вставляются обратно. Далее необходимо открутить гайки крепления шатунов к каретке. В этом деле и поможет выжимка: одеваем ее на гайку, затем берем ключ и отвинчиваем. В зависимости от типа резьбы, направление ослабления и затяжки гаек может меняться. Существует вариант, где на левой стороне резьба правая (против хода часовой стрелки – ослабление), а на правой – левая (против ЧС – затяжка). Может быть на обеих сторонах только правая резьба, разобраться будет несложно.

Следующий этап – снятие шатунов. Выжимка вставляется другим концом и закручивается в шатун. Болт выжимки с усилием ввинчивается в шатун, в результате чего он постепенно сходит с оси. Начинать снятие рекомендуется с той стороны, где нет трансмиссионных звезд.

Каретка велосипеда держится с помощью специальных чашечек, зафиксированных кольцами. К кольцу приставляется отвертка таким образом, чтобы ее конец смотрел влево. Легкими постукиваниями молотка по отвертке колечко плавно проворачивается влево и соскакивает. Аналогично поворотом влево, ударным методом, извлекается и чашечка.

Итак, наконец-то подобрались к кареточным подшипникам. Эти маленькие детальки можно снять все той же отверткой: подденьте, и они выскочат.

И, наконец, съемным устройством из стакана вытаскивается вал каретки – вращающаяся деталь, которая играет главную роль в подвижности шатунов велосипеда.

Как снять кассету звездочек БЕЗ съемника?

Второй вариант замены фирменного фиксатора кассеты — взять старую цепь. Практически у любого уважающего себя велосипедиста найдется одна-две старых цепи, особенно, если заниматься ротацией цепей и заменять их своевременно. Если же цепь вовремя не менять — то можно легко попасть на сумму до 250 долларов :). Итак, берем цепь, накидываем ее одним концом на кассету, а второй конец оборачиваем вокруг колеса-покрышки, фиксируем ее там и поворачиваем гайку съемником .  У меня в результате накинутая на покрышку цепь продавила покрышку до обода и помяла последний.

Третий вариант пришел сам собой, когда я подробно изучил устройство фиксатора Нам опять понадобится старая цепь, палка, 4 самореза и отвертка. Гвозди лучше не использовать — их выдирает из палки на “ура”.

Собираем все вместе, как на фотографии профессионального съемника кассеты Shimano.

Ставим каретку на место

На этом работу нельзя считать завершённой, поскольку всё это нужно правильно собрать. В этом процессе главная сложность заключается в правильной установке чашек. Вы же помните, что они имеют разную резьбу (на правой чашке левая и наоборот)? Здесь также потребуется густая смазка для обработки кареточного стакана, подшипников и резьбы на чашках.

К сбору кареток нужно приступать с правой стороны и следовать следующему порядку работы:

1. Кареточная ось вставляется в правую чашку.
2. Закручивается при помощи съёмника для каретки.
3. Такие же действия проделываем с левой стороны.
4. Каретка проверяется на отсутствие люфта, о чём свидетельствует её лёгкое и бесшумное движение.
5. Устанавливаются шатуны и винты на свои места.

Применить эту теорию на практике не составляет особого труда для любого велосипедиста, у которого руки растут из нужного места. Даже не имея опыта в разборке велосипеда, можно снять каретку с первого раза. Мы верим в вас.

Вводное слово

Каретка на велосипеде является подшипниковым узлом, на который возложена обязанность соединять шатуны и раму. Кроме этого, каретки обеспечивают крутящий момент на шатунах

Сами теперь понимаете, насколько важной является эта деталь в велосипеде и какую важную роль она выполняет

Для каретки в конструкции велосипеда предусмотрен специальный кареточный стакан. Его можно найти между нижней трубой в зоне пересечения велосипедных перьев, которые располагаются снизу. Именно особенность расположения этого элемента влияет на его недолговечность. Виной становится пыль, грязь и вода, которые попадают на каретку, засоряют её, вызывают образование люфта и посторонних звуков при езде. Если своевременно не разобрать, снять, отремонтировать или заменить этот элемент, то можно в процессе езды ощутить снижение плавности работы велосипеда, уменьшение точности и даже столкнуться с заклиниванием. Ни один велосипедист не захочет ездить с таким дискомфортом, поэтому давайте устранять причину.

Конструкция изделия

Необходимо знать, как снимать педали с велосипеда для ремонта, профилактической чистки. Части деталей разного вида идентичны. Различают стандартные и контактные педали. Последние отличаются особым креплением для лучшего сцепления со специальной обувью. Стандартные изделия состоят из следующих элементов:

1. Платформа. Самая широкая часть, на которую ставят ногу. Должна выдерживать частую эксплуатацию, постоянное воздействие.
2. Ось. Основа педали, к которой крепится платформа. По внешнему виду представляет собой трубку из металла.
3. Подшипники. Соединительный элемент, который скрепляет ось и платформу. Обеспечивает вращение изделий.
4. Фурнитура. Болтики, гайки и любой другой крепеж. Сдерживает все элементы конструкции вместе.

Также детали нередко дополняют контргайками, колпачками, чашками, накладками, светоотражателями. Чем сложнее конструкция, тем труднее разобрать педали велосипеда. Ремонт может осложниться дополнительными элементами, туго закрученной фурнитурой. К отдельной категории относят контактные педали и обувь, которую называют велотуфлями. Изделия трудно поддаются ремонту, так как имеют другую схему монтажа.

Существуют комбинированные детали. Так, с одной стороны располагают пластину контактного типа, а с другой – стандартную. Но ремонт проводят так же, как и для контактной педали. Снятие изделий может потребоваться в следующих случаях:

1. Предотвращение угона. Отличный способ уберечь имущество, но потребуется носить с собой инструменты, дополнительный чехол для хранения. Да и сниматься педали должны оперативно.
2. Упрощение транспортировки. При перевозке снимают любые детали, которые можно отсоединить, что позволяет уменьшить габариты транспорта.
3. Для простого хранения. Чтобы сохранить функциональность и целостность при длительном хранении.
4. Замена. Установка новых педалей подразумевает демонтаж прежних изделий.
5. Во время технического обслуживания. Снимают для того, чтобы смазать и почистить детали, предотвратить поломку, появление скрипа.

Откручивать руками их не стоит, для этого используют инструменты. Вне зависимости от причины снятия, процесс проводят по инструкции. Для работы с обычными педалями достаточно ознакомиться с рекомендациями специалистов. Контактные изделия требуют опыта и сноровки.

Снятие каретки с велосипеда и ее обслуживание

В нашей статье, мы рассмотрим обслуживание кареток открытого типа Shimano. Каретка может быть с насыпными подшипниками, поэтому при снятии будьте бдительны, так как шарики могут рассыпаться в разные стороны, а также в виде неразборного картриджа.

Для того, чтоб снять шатуны с оси каретки, нам понадобится выжимка шатуна. Выжимка состоит из двух составляющих: правая сторона предназначена для выжимки шатуна с оси каретки, а левая – для съема фиксирующего болта шатунов.

Первым делом отвинчиваем затягивающие болты шатунов или иными словами винт , который находятся на конце вала каретки, с помощью педального ключа. В некоторых случаях, эти винты могут быть скрыты под пластиковыми заглушками, которые легко снимаются с помощью плоской отвертки.

После снятия фиксирующих болтов, с помощью выжимки шатунов, закручиваем съемник резьбовой частью в шатун до упора, но здесь нужно производить закручивание поступательно и без особых усилий, чтоб не сорвать резьбу. Снимаем шатун с оси каретки и протираем посадочные места. После того, как сняли шатуны с вала каретки, необходимо снять саму каретку, для этого понадобится съемник каретки shimano.

Если же у Вас другой тип каретки, то Вам понадобятся другие съемники каретки. Кроме съемника для shiamno, есть еще съемник для интегрированных чашек кареток и подходит для HOLLOWTECH II, GXP, Howitzer. Еще один съемник для кареток стандарта ISIS с 8-ми шлицевыми креплением съемника и подходит для производителей Shimano, Truvativ и SRAM. Все виды съемников могут быть еще укомплектованы рукоятками, и Вам не понадобится разводной ключ.

Откручивая каретку, необходимо помнить, что снятие каретки необходимо производить с левой стороны, т. е. с той стороны, где нет звезд на шатуне. Берем съемник, вставляем его в шлицы каретки с левой стороны и разводным ключом крутим против часовой стрелки

Очень важно избегать всяческих перекосов съемника при откручивании чашек каретки, чтоб не повредить саму чашку и съемник

Крутить нужно до тех пор, пока чашка каретки не открутится. После этого, аналогичные действия выполняем с правой стороны, только здесь нужно учесть тот факт, что крутить нужно по часовой стрелке. После произведенных действий, каретка велосипеда будет снята. При замене каретки, старую каретку можно выбросить, а новую поставить. При обслуживании каретки подшипники можно просто заменить на новые.

После того, как каретка была снята, необходимо проверить кареточный стакан на предмет грязи, песка и прочего, которые могли туда попасть, как через каретку, так и подседельную трубу велосипеда.

Для обслуживания каретки разборного типа, берем чашки каретки и проверяем состояние подшипников. Тщательно протираем чистой тряпкой сами подшипники и посадочные места от старой смазки и того, что от нее осталось. Резьбу каретки можно промыть, использовать при этом можно керосин, бензин либо WD-40. Протираем насухо тряпкой. После этого берем любую густую смазку и небольшим количеством смазываем посадочные места и поставив подшипники еще немного добавляем смазку. Однако, каретки разборного типа являются недолговечными и требует частого обслуживания и регулировки подшипников.

Если же каретка неразборная (картриджного типа) и у Вас возникли с ней какие-то проблемы, то лучше заменить ее на новую. Для покупки новой каретки, Вам необходимо знать длину вала, ширину (68 или 73 мм) и тип соединения с шатунами.

Если у Вас интегрированная каретка, то поменять промподшипники можно путем замены промов. Для проверки состояния промподшипников, снимаем пыльник и видим старые подшипники. Снять их можно специальным съемником для внутренних подшипников или же выбыть молотком и стамеской (не рекомендуется). Чистим и смазываем посадочное место, после чего ставим новые промподшипники.

Перед установкой каретки необходимо протереть и смазать все резьбовые соединения.

Пошаговое руководство по съёму шатунов с велосипеда

Чтобы снять шатун с личного велосипеда, необходимо соблюдать приведённую последовательность.

1. Вытаскивание либо же откручивание заглушки-пыльника. Определённая часть заглушек легко поддевается обычной отвёрткой, а есть такие, которые требуют выкручивания.
2. Вывинчивание болта/гайки, притягивающей шатун прямо к каретке, с последующим извлечением шайбы, если таковая имеется. Процедура проводится накидным ключом преимущественно на 14. В качестве альтернативы можно воспользоваться шестигранником на 8 при условии квадратного соединения, а на 10 подойдёт при шлицевом соединении.
3. Использование съёмника шатунов для полного выворачивания внутреннего винта.

1. Ввинчивание съёмника в шатун. Производится полное закручивание съёмника. Если закрутить не до упора, высока вероятность срыва и повреждения резьбы.
2. Закручивание внутреннего винта съёмника. Потребуется гаечный ключ, с помощью которого винт закручивается по часовой стрелке. Будет заметно смещение шатуна с точки.
3. Как только удалось снять шатун, производится откручивание съёмника. При возникновении трудностей со съёмом шатуна, нет необходимости чересчур усердствовать, поскольку резьба сорвётся и демонтаж лишь усложнится. В этом случае целесообразно замаслить соединение или забрызгать его аэрозолю WD-40, после чего повторить попытку.

За неимением съёмника шатунов допускается прибегнуть к отвинчиванию болтов, стягивающих шатун с кареткой. Без деталей можно проехать некоторые сотни метров. Столь короткое путешествие способствует лёгкому съёму шатуна. Остаётся лишь постучать по нему деревянным бруском или палкой. Иногда используют другой метод: соединительную часть шатуна с кареткой несколько нагревают. Использовать горелки запрещено, поскольку повредится шатун. Нагревание производится заливанием горячей воды.

Если возникает надобность в съёме педалей, сначала откручивают именно их, а затем шатун.

В каких ситуациях может потребоваться демонтаж шатуна?

Шатун представляет собой довольно простую деталь, которая не нуждается в особом обслуживании и уходе. Замена компонента чаще всего производится по причине механического повреждения. Необходимость снятия может возникнуть также, когда необходимо получить свободный доступ к каретке, выполнить регулировку либо промывку системы.

Нередко после езды в дождливую погоду в области каретки возникают неприятные скрипы, причиной которых выступает попадание песка и загрязнений в узловой механизм. В данном случае может потребоваться снятие шатуна для очистки посадочного места.

В целом же сам по себе шатун не демонтируется. Для этого прибегают к эксплуатации специального съемника либо применению импровизированных способов, которые будут рассмотрены далее.

Зачем снимать шатуны с велосипеда

Иногда требуется снять шатуны велосипеда для того, чтобы получить доступ к обслуживанию каретки или прочистить грязь.

Сами шатуны могут ломаться. На первый взгляд это кажется невероятным развитием событий, но шатуны подвержены изгибам, повреждению шлица, шатуны могут ломаться в любой из точек или, что является наиболее частым недугом, получают повреждение резьбы для крепления педали.

Резьба в шатуне для педали – это отдельная печальная тема. Часто пользователь перетягивает эту резьбу или наоборот не всегда контролирует затяжку и подтягивает разболтавшееся крепление. Это приводит к повреждению резьбы. Можно было бы нарезать резьбу большего диаметра, но тогда в образовавшееся отверстие не встанут стандартные педали. Помимо этого, резьба может повредиться из-за того, что ремонтник начал вкручивать педаль под небольшим углом и срезал грани резьбы, или лучше сказать – самостоятельно угробил резьбу. Во всех этих случаях шатуны потребуется демонтировать и/ или заменить на новые. Можно попытаться отремонтировать шатуны.

Шатуны с велосипеда потребуется снять и в случае, если нужно поменять звезды (или одну из звезд). Ведь на современных шатунах звезда крепится не при помощи сварочного аппарата или расклёпа, а при помощи так называемых бонок. Звезда – это расходный материал, который выходит из строя и снашивается гораздо быстрее, чем сами шатуны.

Больше всего проблем возникает с алюминиевыми шатунами. Если качество их изготовления низкое, то они активно ломаются и снимаются с большим трудом. Всё дело в некачественном алюминии, используемом на дешевых изделиях.

Как обойтись без съемника

Однако если потребность починить велосипед возникла внезапно, например, в результате поломки кривошипа, а взять инструмент чтобы снять деталь негде, демонтировать кривошипы без специальных съемников поможет проверенный способ:

• в первую очередь необходимо снять заглушки, если велосипед обладает данной опцией;
• выкрутить шестигранные болты, используемые в большинстве современных кареток. Для этого вполне подойдет обычный ключ на 13;
• чтобы избежать повреждения шатуна, перед тем как снять, его необходимо плотно обмотать несколькими слоями ткани, а затем скотчем;
• затем нужно перевернуть велосипед и надежно зафиксировать его на руле и седле, прочно придерживая байк рукой;
• при помощи молотка или кувалды следует начать стучать по внутренней стороне шатуна, стараясь наносить удары как можно ближе к оси. При этом необходимо пытаться расшевелить рычаг.

В случае прочной спрессовки конструкции и невозможности снять отдельные компоненты, допускается нанесение точечных ударов стамеской или другим инструментом, приставленным к головке шатуна. Необходимо учитывать, что использование данного метода демонтажа может значительно повредить велосипед. Чаще всего страдают рамы и кареточные узлы. А один неудачный удар по звезде может полностью деформировать деталь и исключить ее дальнейшее использование.

Существуют и более простые способы:

• нанесение на велосипед специального состава, например, WD-40. Необходимо распылить жидкость в месте соединения вала и шатуна, дать проникнуть составу внутрь узла. Затем расшатывая и постукивая по рычагам, попытаться снять их;
• открутить соединительные болты, обильно смазать составом WD-40 место соединения. Не закручивая гайки проехать несколько километров. В трети всех случаев снятие кривошипа произойдет без приложения дополнительных усилий;
• если железный конь эксплуатируется в течение длительного периода, существует большая вероятность того, что детали прикипели друг другу чрезвычайно прочно. В этом случае для демонтажа могут пригодиться законы физики. Следует максимально нагреть место соединения вала с рычагом, а затем резко охладить, приложив предварительно подготовленный лед. Деталь в этом случае можно демонтировать без особых проблем.

Однако нужно принимать во внимание, что данные способы не всегда сработают при прикипевших друг к другу деталях. При спаявшихся друг с другом деталях опытные велолюбители рекомендуют разбирать велосипед с использованием при разборке болгарки или обычной дрели и с их помощью делать надпил на велосипедной втулке. Молоток, кувалда или другой инструмент помогут окончательно снять шатуны

Данный способ следует использовать только в том случае, если все прочие способы были безуспешными

Молоток, кувалда или другой инструмент помогут окончательно снять шатуны. Данный способ следует использовать только в том случае, если все прочие способы были безуспешными

При проведении манипуляций с велобайком необходимо соблюдать особую осторожность, так как одно неловкое движение в попытке демонтировать поврежденную деталь может окончательно испортить транспортное средство

Типы шатунов и способы их крепления

Динамика движения на велосипеде зависит от многих факторов, в том числе и длины педальных рычагов. Размеры варьируются от 150 до 185 мм. Чем длиннее шатун, тем меньше частота педалирования и больше сила вытягивания, и наоборот. Эта закономерность помогает подобрать оптимальный размер для удобного катания.

На гонных велосипедах ставятся удлиненные рычаги более 177.5 мм, на трековых моделях предпочтительны укороченные детали. Традиционно длина шатунов на взрослый байк колеблется от 165 до 185 мм. Подростковые, детские и трековые модели оснащаются короткими рычагами размером от 150 до 177.5 мм. Диапазон 165 – 177.5 мм можно считать неким универсалом для всех моделей.

Тип шатунов по способу установки и демонтажа:

• монолитные (односоставные) – рычаги интегрированы с валом каретки (BMX и детские модели);
• двусоставные: правый шатун + ведущие звездочки, левый рычаг отдельно;
• разборные: правый шатун крепится к звездам с помощью болтов, распространенная конструкция на большинстве моделей (можно разобрать систему и заменить только изношенные звезды или рычаги).

Крепление к валу каретки бывает:

• под клин (ромб) – устаревшая конструкция встречается на старых моделях и детских велосипедах;
• под квадрат – фиксация на квадратных наконечниках оси, подтяжка производится с помощью гаек внутри входной полости рычага, снаружи устанавливается пластиковая защита-пыльник (встречается на бюджетных дорожных велосипедах);
• шестигранное – установка и фиксация шатунов с помощью шестигранного ключа (распространенная конструкция на скоростных моделях);
• шлицевое: ось имеет сквозную полость, на креплениях к шатунам диаметр увеличен, рычаги сопряжены канавками с выступами на валу (шлицы) и затягиваются шестигранниками.

Шлицевое крепление не откручивается обычным съемником

Какая резьба нарезается на шатунную пару и в какую сторону крутить съемник при разборке системы? Резьба на оба рычага правая: раскручивание против, закручивание – по часовой стрелке.

На внешней стороне рычага находится отверстие для педали. Традиционный размер ключа для снятия и установки – 15 мм. Резьба на педалях направлена только по ходу движения. В комплекте педали помечаются буквами R и L. Поставить левую педаль на правый шатун и наоборот не получится.

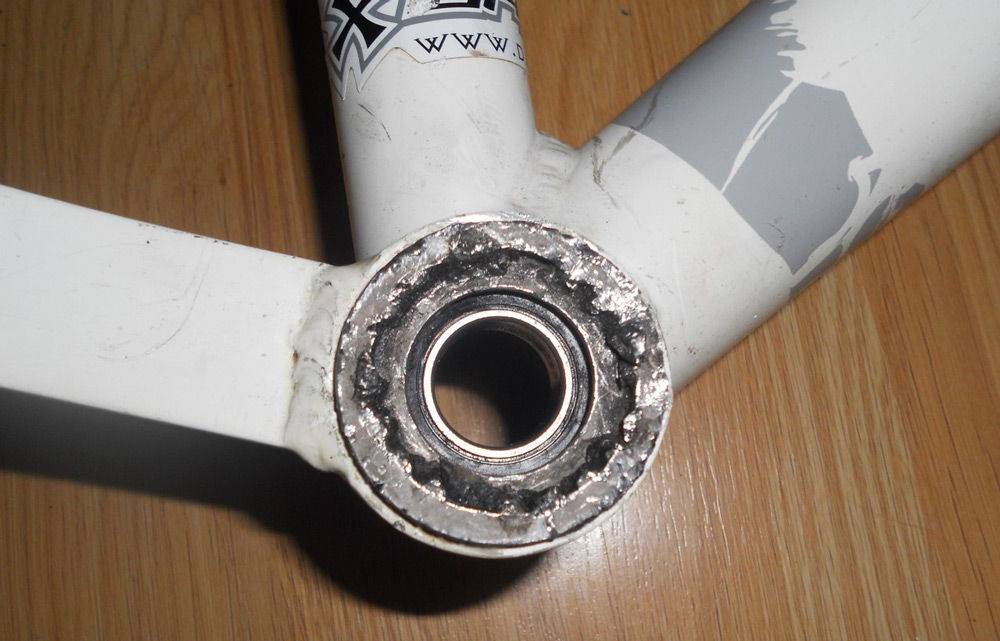

Как снять каретку без съемника?

Хотелось бы мне написать ответ на этот вопрос, что «никак», но на самом деле есть несколько варварских способов, которые не гарантируют результата и могут повредить ваш велосипед. Если вы готовы рискнуть и не хотите покупать специальный ключ, то приступим:

1. Большой разводной ключ. Берем разводной ключ и сильно обхватываем чашку каретки. Крутим в сторону кручения педалей и надеемся, что ключ удержит чашку и вы ее открутите.

2. Зубило (отвертка) и молоток. Упираемся зубилом в шлицы каретки и бьем как следует пока чашка не сдвинется с места.

Шатуны велосипеда – это одна из самых важных деталей велосипеда, которая необходима для движения не меньше, чем карданный вал необходим автомобилю.

Шатуны изготавливают разных типов (стальные шатуны, алюминиевые шатуны, полые шатуны и т.п.) и существуют различные способы посадки шатунов на каретке – это и шатуны под шлиц, и шатуны под квадрат, и более современный вариант с накидным шатуном, и стандартное крепление со шпонкой (как делалось раньше на советских велосипедах. Сейчас этот стандарт практический полностью вытеснен более современными типами).
