Как самостоятельно разобрать и снять каретку велосипеда

Полезная информация о съемниках

Съемник следует покупать только по типу каретки. Если на велосипеде поставлена каретка модели Shimano, естественно и съемник должен быть этого же вида. Но существуют и универсальные модели, которые могут подойти, но не факт. Например, модель ISIS. Она имеет крепление в восемь шлицев. Такое приспособление можно применять для устройств SRAM, Shimano и Truvativ. Можно обойтись даже без гаечного ключа, в случае, если на съемнике есть особые рукоятки.

Когда дело доходит непосредственно до каретки велосипеда, как уже говорилось ранее, самое главное проверить, все ли в порядке с подшипниками. Их следует хорошо протереть и убрать мусор. Для достижения отличного результата советуют использовать бензин либо керосин. После этого смазать посадочные места качественной смазкой. К сожалению, такие механизмы не служат долго, поэтому за ними нужен уход и проведение постоянного осмотра.

Если случилась такая ситуация, что задняя каретка велосипеда не разбирается, то самое быстрое решение проблемы – это приобретение нового механизма. И не стоит даже стараться что-либо сделать, так как это будет в пустоту потраченное время и нервы. Но как только решено идти за новым приспособлением, необходимо узнать длину вала и остальные характеристики. Ведь можно ошибиться в выборе, и снова потратить время. Поэтому лучше все узнать, и сразу купить нужную вещь.

Если на велосипеде присутствует интегрированный механизм, то для замены подшипника нужно прислушаться к советам и безукоризненно следовать правилам. Вначале надо открыть подшипники, предварительно снимая пыльник. Для этой процедуры можно воспользоваться молотком, но это на самый крайний случай

В идеале нужен особый съемник, так как с молотком надо очень осторожно обращаться. После этого почистить и смазать

В завершении поставить новые промподшипники.

Как выкрутить каретку без ключа?

Да, выкрутить каретку можно и без использования ключа, но на это уйдет больше времени чем обычно если конечно вы не являетесь профессиональным велосипедистом, который ежедневно тренируется в ремонте своего байка.

Способ откручивания безусловно будет отличаться от модели транспортного средства. В моделях, которые были 5-10 лет назад в самой каретке имелась гайка, которую можно было поддеть острым инструментов (плоская отвертка или же стамеска) и после этого можно было крутить руками.

Каретки, которые выглядят по аналогии с Hollowtech II можно открутить специальном инструментов который используют автомеханики при работе с машинным фильтром. С другими каретками все достаточно труднее так как вместо откручивания можно сбить все настройки и повредить само основание.

Как снять каретку с велосипеда

Сразу предупредим, без съемника процедуру практически невозможно выполнить. Если попытаться произвести снятие без специального инструмента, велика вероятность поломки чашки каретки.

Необходимые инструменты:

  • выжимка шатуна (если шатун снимается без нее, то потребуется головка 14 мм или шестигранный ключ 8 мм);
  • небольшой разводной ключ или набор рожковых ключей;
  • плоская отвертка;
  • молоток среднего размера;
  • съемник каретки для откручивания стакана (зависит от модели каретки, фирмы производителя).

 Загрузка …

Перед началом процедуры велосипед рекомендуется протереть от грязи, так она не попадет в резьбовые соединения. По окончании подготовительного этапа можно приступать к непосредственному снятию каретки.Пошаговая инструкция:

  1. Снять шатун со стороны звездочек:
    •  Подковырнуть пластиковые заглушки на болтах.
    •  Выкрутить фиксирующий болт, используя выжимку или головку на 14 мм. В зависимости от модели, также применяется шестигранник на 8 мм.
    •  Применить выжимку для снятия шатуна. Она вкручивается во внутреннюю резьбу, затем зажимается гайка, которая двигает толкатель.
  2. На этом этапе станет видна чашка и сама каретка. Начинают с правой стороны, поскольку на левой в ряде случаев устанавливается пластиковая чашка, которая легко ломается при выкручивании. Такая неприятность потребует полной замены каретки на велосипеде. Левый шатун можно не трогать – он снимется сам по завершении процесса.
  3. Взять съемник каретки и примерить его к шлицам чашки. Если зацеп плохой, рекомендуется применить болт М8 следующим образом:
    1. На болт надеть несколько свободно двигающихся гаек и шайбу.
    2. Поставить съемник и зафиксировать его в шлицах путем вкручивания болта в каретку.
  4. Когда съемник прикреплен, можно начинать выкручивание чашки и всей каретки. С правой стороны это делается по часовой стрелке. Как только резьба поддалась движению, болт выкручивается.

Каретка вынимается с посадочного стакана, вместе с тем демонтируется и левый шатун.

Далее, при необходимости, выкручивается стакан с левой стороны. Для этого также применяется съемник. Затруднений здесь быть не должно.

Разновидности детали

Каретки бывают открытого и закрытого вида:

Закрытые – картриджи или капсульные конструкции, с внутренней осью и подшипниками.

Закрытая модель не разбирается и обслуживанию не подлежит (за исключением нескольких), при любой поломке деталь заменяют.

Преимущество модели – низкий уровень загрязнения.

Открытая каретка отличается ввинчиваемыми чашами с подшипниками в кареточной трубе рамы и вращающемся валом.

Этот тип механизма требует точных параметров рамы, в случае неточностей возникают перекосы и понижается степень защиты относительно воздействия извне.

Модель можно разбирать и очищать, надлежащее обслуживание каретки велосипеда продлевает работу механизма на длительное время.

Недостаток открытых деталей в том, что они требуют постоянное техническое обслуживание и периодически перекашивают кареточный вал.

Поэтапное извлечение механизма

Снятие деталей начинается с левостороннего участка. Для каждого типа шатуна есть определенный съёмник. Одним модификациям подходит съёмник для интегрированных чашей каретки, другие можно откручивать стандартным ключом.

Часто в комплекты съёмников входят рукоятки для работы вместо разводного ключа.

  1. В начале зафиксировать байк в устойчивой позиции, лучше перевернуть его на сидение.
  2. Стянуть на педалях отверткой заглушки педальных рычагов.
  3. Вставить внутрь полости съёмник и выкрутить фиксирующий болт.

Если он плохо поддается, можно смазать участок любой смазкой. При имбусовых креплениях подбирается соответствующий ключ.

Установить съёмник другим концом в полость шатуна и ввинчивать в резьбу детали до упора.
Закручивать болт инструмента с помощью гаечного ключа до выдавливания шатуна со стороны вала.
Освободить ось, очистить керосином или WD-40 места крепления.
Отвинтить стопорную шайбу гаечным ключом.

Шлицевым ключом или съёмником откручивается левая чаша-адаптер против хода часов, по ходу – правая:

  • Съёмник вставляется с левой стороны в шлицевое отверстие механизма и выкручивается рукояткой или разводным ключом против хода часов (влево);
  • При работе следует не допускать перекашивания, иначе каретная чаша повредится;
  • После выкручивания чаши те же манипуляции произвести на правую сторону с другого бока;
  • Снимаются каретки только на левую сторону, при съёме учитывать, что у открытой каретки подшипники могут выпасть из полости.

Видео-инструкция: Как снять кассету звездочек

В этом видео, буквально за 13,5 минут я покажу все тонкости, как можно открутить заднюю звездочку, и как самому сделать специальный съемник для удержания кассеты.

Лучшие статьи :  Что нужно знать о велосипедных спицах?

Как снять звездочки кассеты заднего колеса велосипеда. Cъемник кассеты своими руками.

Watch this video on YouTube

Какую информацию вы сможете найти в этом видео (временные отметки):

Технические вопросы и ответы

00:30 Что удерживает кассету звездочек на заднем колесе велосипеда

00:50 Специальный съемник для гайки кассеты звездочек заднего колеса (175 руб)

01:15 Почему не стоит покупать самый дешевый съемник кассеты

01:30 Почему кассету не получится открутить “просто так”

02:20 Как удержать звездочку заднего колеса при откручивании

02:30 Вариант 1: пытаемся удержать кассету колеса при помощи тряпки

03:25 Вариант 2: удерживаем звездочки колеса старой цепью

04:00 Как “запороть” велопокрышку и обод при откручивании кассеты

04:50 Вариант 3: удерживаем задние звездочки специальным хлыстом при откручивании

05:10 Делаем хлыст для удержания кассеты своими руками из подручных материалов

06:40 Хитрости при изготовлении хлыста для снятия звездочек

08:10 Откручиваем гайку кассеты заднего колеса при помощи съемника и хлыста

09:40 Снимаем кассету звездочек с трещотки

10:15 Как правильно поставить кассету звездочек на трещотку заднего колеса

11:35 Как закрутить гайку для удержания кассеты в заднее колесо

12:20 ВАЖНО! Как ЗАТЯНУТЬ кассету на трещотке заднего колеса, чтобы ничего не сломать

Снимаем и ремонтируем

Каретка может быть интегрированной и неинтегрированной. Последние по типу устройства делятся на картриджные (ось, чашки, шатуны – единая система) и разборные (детали могут развинчиваться, чтобы их можно было ремонтировать и чистить). Обычно каретки прогулочного байка или среднестатистического горного велосипеда устроены стандартно, поэтому починить их можно по отработанной схеме.

Чтобы действовать было удобнее, велосипед лучше перевернуть колёсами вверх и поставить на руль.

После того, как вы убедились, что байк стоит ровно и прочно, можно преступать к ремонту:

Аккуратно снимаем с оси сначала левый, затем правый шатун. Тщательно промываем узел каретки, удаляем застарелую грязь, накопившуюся за шатунами. Очень старательно чистим шлицы в каждой чашке – если они будут забиты, установить съёмник не удастся. Приступаем к снятию самой каретки. Начинаем слева (там, где нет звёздочек). Если на вашем велосипеде имеется стопорная гайка, бережно отворачиваем её ключом (можно – семейником)

На гайках данного типа обычно бывает правая резьба, поэтому придётся совершить некоторое усилие, но старайтесь подтягивать гайку осторожно, чтобы не сорвать ключ. После этого берём шлицевой ключ или спецключ для каретки

Как только он войдёт в пазы, сразу выкручиваем чашку разводным ключом с длинной ручкой

Если каретка у вас разборная, чашку нужно извлечь вместе с подшипником. На правой стороне (там, где звёздочки) совершаем аналогичные действия с помощью того же длинного ключа. Резьба на чашке, соответственно, уже не правая, а левая, так что потребуется усилие. Дальше необходимо вынуть правую чашку с осью или картридж (в зависимости от типа каретки). Если у вас разборная конструкция, из снятой каретки извлекаем подшипники. Места, в которых осталась прежняя смазка, тщательно очищаем. Все детали промываем в керосине или любом другом растворителе.

После того, как каретка очищена, а детали высохли, производим установку в обратном порядке.

Разновидности велосипедных втулок

Качественная и надежная втулка способна свести к минимуму трение во время движения велосипеда. Это, в свою очередь, приводит к улучшению показателей наката. Существуют самые различные втулки, в зависимости от той или иной характеристики:

  • места расположения;
  • способа фиксации;
  • типа тормоза;
  • применяемого сырья;
  • количества спиц;
  • габаритов.

«>

У двухколесных транспортных средств помимо передней есть еще задняя втулка велосипеда. Причем первая устроена проще, поскольку ответственна только за крепление и вращение колеса. На задней втулке еще закреплена трещотка и кассета. Способов фиксации втулок всего два. Первый из них самый простой и в то же время дешевый – всего две гайки для ключа на 16. Другой способ еще проще, но уже дороже – использование эксцентрика. Чтобы снять колесо, нужно потянуть ручку механизма. Процесс проходит в считанные секунды. Эксцентрики применяются при производстве практически любого современного велосипеда.

Что касается тормозной системы, то некоторые задние втулки велосипеда совместимы лишь с ободными тормозами вида V-brake. Существуют втулки и под барабанную разновидность тормозов. Но в наши дни такое явление очень редкое и встречается не на каждом городском велосипеде. Чем надежнее втулка, тем дольше ее ресурс. Но тут есть свои особенности применения каждого материала. Стальные конструкции стоят недорого, но подвергаются коррозии. Алюминиевые аналоги, напротив, обходятся дороже, но более стойки к появлению ржавчины. Таким образом, здесь все упирается в финансовые возможности.

Количество спиц колес, согласно распространенному стандарту, может быть 32 или 36. меньшее число делает колесо легче, но менее жестким. И наоборот, чем больше спиц, тем колесо тяжелее и прочнее

При этом важно, чтобы и обод, и втулка были рассчитаны на одинаковое число спиц

«>

Относительно размеров втулок – все зависит от их диаметра. Чем он больше, тем прочнее деталь, но и вес тоже будет большим. Диаметр задней втулки велосипеда стандартной комплектации равен 9 или 10 мм. При более интенсивном и экстремальном использовании двухколесного транспорта подойдут изделия с диаметром 14-15 мм. А что касается длины, то у передних втулок она равняется 108-110 мм. В то время как задние имеют большую длину – от 135 до 146 мм.

Каретка

Как известно, существует всего несколько видов велосипедных кареток — картриджные и интегрированные. Обе разновидности, состоят из промподшипников, которые соединяются с валом и палками шатунов при помощи шлицевого соединения. По сути, картриджную каретку разобрать невозможно, но если она интегрированная, то вполне поддается таким манипуляциям.

При разборке вы наткнетесь на две совершенно одинаковые чашки, которые содержат в себе промышленные подшипники

Обратите сразу внимание на их расположение. После очистки и смазки двух чашек и кареточной трубы, необходимо установить их на места, где они стояли. Как правило, первая причина поломки — это неправильное расположение резьбы

Как правило, первая причина поломки — это неправильное расположение резьбы.

Инструменты, с помощью которых можно обслуживать каретку:

  • отвертка;
  • съемник для механизмов;
  • специальный ключ для выжимки шатунов;
  • шлицевые ключи;
  • набор гаечных ключей.

Перед тем как начать извлечение механизма, необходимо закрепить велосипед так, чтобы он находился в неподвижном состоянии. После этого нужно, стянуть заглушки, которые находятся на самом шатуне, открутить фиксирующий болт, достать шатун и освободить ось.

Ремонт каретки велосипеда «Стелс» довольно прост. Если она картриджная, то ремонту не подлежит, лучше всего поменять ее на интегрированную. В таком случае каретку можно будет обслуживать долгое время.

Виды и стандарты кареточных узлов

Виды подшипников:

  1. Шариковые подшипники. Очень привередливые и требуют постоянного ухода. Используются в бюджетных моделях велосипедов. Могут быть резьбовыми (одна чашка вкручивается в раму, второй чашкой регулируется люфт) и безрезьбовыми (впресовываются в раму).

Насыпная резьбовая каретка (euro):

Насыпная безрезьбовая каретка (american):

2. Промы (промышленные подшипники). Имеются закрытые радиальные/радиально-упорные промышленные подшипники качения. Просты в использовании и неприхотливы. Широко используются при производстве современных моделей велобайков.

Привод велосипеда

Система, приводящая в движение колёса, называется приводом. Она состоит из многих элементов, которые функционируя вместе, позволяют вырабатывать энергию с помощью движения мышц ног. Перечислим все составляющие привода:

  • каретка;
  • педали;
  • цепь;
  • ободные втулки;
  • переключатели передач.
Лучшие статьи :  Велосипедные сигнализации с обратной связью

Каждая из составляющих этой системы периодически приходит в непригодность или становится частично неработоспособной. Например, износ педали велосипеда – достаточно распространённое явление, причиной износа может быть недостаточное колличество смазки, повреждения подшипников или искривления оси. Рассмотрим эту проблему более подробно, а также другие причины поломки или некорректной работы привода.

В каких ситуациях может потребоваться демонтаж шатуна?

Шатун представляет собой довольно простую деталь, которая не нуждается в особом обслуживании и уходе. Замена компонента чаще всего производится по причине механического повреждения. Необходимость снятия может возникнуть также, когда необходимо получить свободный доступ к каретке, выполнить регулировку либо промывку системы.

Нередко после езды в дождливую погоду в области каретки возникают неприятные скрипы, причиной которых выступает попадание песка и загрязнений в узловой механизм. В данном случае может потребоваться снятие шатуна для очистки посадочного места.

В целом же сам по себе шатун не демонтируется. Для этого прибегают к эксплуатации специального съемника либо применению импровизированных способов, которые будут рассмотрены далее.

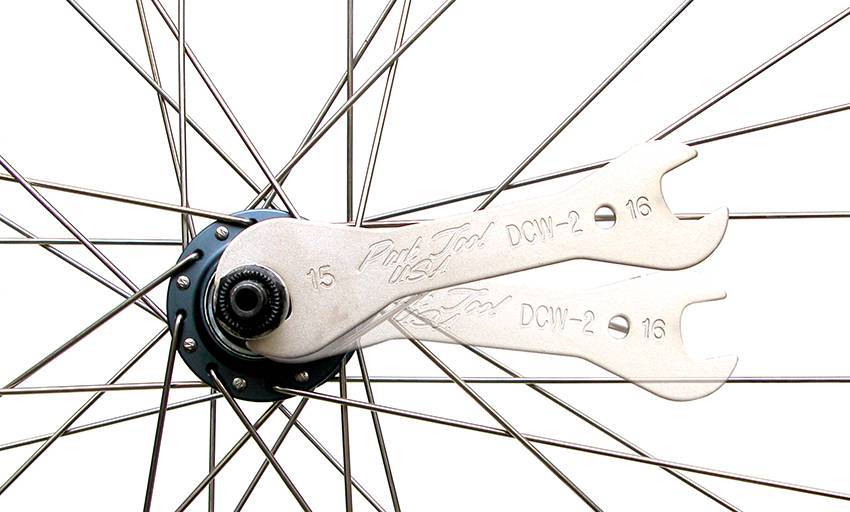

Когда надо обслуживать заднюю втулку

Обслуживание задней втулки просто необходимо, поскольку в случаях, когда этого не происходит, может понадобиться ремонт всего колеса. Поэтому лучше позаботиться о своем велосипеде в долгосрочной перспективе. Следует заметить, что произвести обслуживание задней втулки ненамного сложнее, чем передней.

Производить обслуживание необходимо в таких случаях:

  1. Если Вы слышите шум корпуса при движении велосипеда или при его шатании.
  2. Люфт.
  3. Если хрустят подшипники.
  4. Плохая накатная динамика.

Если не обращать внимания на описанные выше признаки «заболевания» вашего велосипеда и использовать его длительное время при их наличии, он может быстро выйти из строя.

Ремонт, в свою очередь, выйдет гораздо дороже, чем простое обслуживание колеса, которое можно произвести своими руками. Поэтому в начале каждого сезона проверяйте колесо на наличие люфта, а также, чтобы подшипники были не слишком затянуты.

Установка шатуна

После демонтажа детали и выполнения всех запланированных манипуляций необходимо вернуть конструктивный элемент на прежнее место. Перед проведением работ желательно очистить все поверхности и соединения, после чего выполнить их обработку густым смазочным материалом. Подобный подход позволит ровно установить шатун и существенно облегчит работу при необходимости его очередного демонтажа.

В ходе установки необходимо выполнить глубокую посадку детали на вал. Это позволит избежать появления люфта в ходе передвижения. При недостаточно плотной фиксации шатуна гнездо постепенно придет в негодность. Для надежного закрепления детали достаточно приложения усилия порядка 50-70 Нм.

Сборка каретки

Предварительно все части механизма обрабатывают смазкой для продления срока эксплуатации. Только после этого выполняется сборка каретки. Процедура осуществляется следующим образом:

  1. Кареточную ось нужно установить в правую чашку. Закрутить ее необходимо до упора, чтобы не было люфтов.
  2. Те же манипуляции провести с левой чашкой.
  3. Далее следует собрать шатуны. Действовать нужно аккуратно, иначе надежность крепления снизится. Заглушки необходимо ставить на прежнее место.

После сборки проводится регулировка механизма. Для этого ось крутят рукой, покачивают из стороны в сторону. В идеале не должно быть люфтов и заеданий. Если наблюдаются даже незначительные недостатки, следует потуже затянуть чашки, стопорные гайки.

Разобравшись, как следует откручивать каретку в домашних условиях, можно самостоятельно выполнять ремонт и обслуживание собственного байка. Перед проведением работ велосипед надежно фиксируют, тогда рама не будет болтаться, а конструкция не упадет в самый неожиданный момент. Своевременное обслуживание значительно продлевает срок эксплуатации транспорта.

Установка каретки велосипеда

При сборке каретки главное – правильно поставить чашки. Напомню, что они имеют разную резьбу, а именно — правая чашка имеет левую резьбу, а левая – правую. Перед установкой каретки, смазываем кареточный стакан, подшипники и резьбу чашек густой смазкой. Сбор каретки нужно начинать производить с правой стороны. Для начала, ось каретки вставляем в правую чашку и закручиваем съемником каретки, а затем левую до упора. После того, как чашки каретки были закручены, необходимо проверить каретку на предмет отсутствия люфта (каретка должна крутиться легко и бесшумно). Для этого крутим ось каретки в разные стороны. Будьте внимательны и следите, чтоб чашка пошла ровно по резьбе, так как ее очень легко повредить. Ставим на место шатуны и фиксирующие винты.

  • Для ремонта и обслуживания велосипеда в домашних условиях рекомендуем использовать специальные стойки.
  • Какие велоинструменты должен иметь каждый уважающий себя велосипедист
  • Скрипит велосипед когда крутишь педали? www.velosipedinfo.ru/skripit-velosiped

Обслуживание и ремонт каретки

Своевременное обслуживание позволяет существенно продлить эксплуатационный срок узла.

Ключевыми особенностями отметим следующее:

  1. Состояние каретки во многом зависит от того, сколько грязи попадает внутрь конструкции. Даже незначительная примесь может стать причиной повышенного износа.
  2. Длительная эксплуатация велосипеда становится причиной, по которой изнашивается подшипник. Даже незначительный дефект может стать причиной снижения эксплуатационных характеристик каретки. Восстановить подшипник практически невозможно, его только заменяют на новый.
  3. В некоторых случаях кареточный узел может прослужить в течение 3-5 лет. Если неправильно провести монтаж и не добавить требуемое количество смазки конструкция не прослужит в течение длительного периода. Поэтому дорогостоящие велосипеды рекомендуют отдавать в обслуживание специалистам.
  4. Обслуживание предусматривает проверку узла на дефекты. В большинстве случаев проверяется состояние подшипника.
  5. Следующий шаг предусматривает проверки состояния каретки, а также чашечки с фиксатором. Даже незначительный дефект может стать причиной быстрого износа конструкции.
  6. Очистить поверхность можно при помощи растворителя. Больше всего трудностей возникает с очисткой подшипника.
  7. Пространство внутри каретки очищается при помощи мягкой тряпки. Мелкая грязь удаляется при помощи смазывающего спрея.

Смазка и сборка каретки

Смазка механизма позволяет существенно продлить эксплуатационный срок.

Провести подобную процедуру можно следующим образом:

  • Отверткой обрабатывается стенка стакана.
  • Применяемое средство наносится ровным слоем. В продаже встречается просто огромное количество смазывающих веществ, в большинстве случаев применяется солидол или моторное масло.
  • Следующий шаг заключается в нанесении смазки на подшипник. Этот узел не может прослужить в течение длительного периода без смазки, так как вращение становится причиной нагрева и повышенного износа.
  • Далее тщательно смазывается вал каретки. Он является несущим элементом, на который оказывается высокая нагрузка на момент эксплуатации.

После того как все элементы были тщательно промазаны, нужно приступить к сборке.

Рекомендации по проведению работы следующие:

  1. Подшипник вставляется обратной стороной.
  2. Чашечка смазывается изнутри.
  3. Закручивание проводится до полного устранения люфта. Вращение вала при этом должно быть с натягом.
  4. Далее проводится сбор шатунов. На данном этапе нужно быть аккуратным, так как в противном случае надежность крепления снижается.
  5. Проводится вставка заглушек.

Сборку провести можно самостоятельно, при этом следует быть осторожным, так как даже незначительная ошибка приводит к снижению прочности.

При знании конструкции каретки есть возможность провести разборку и повторную сборку детали самостоятельно. Подобный качественный узел может прослужить в течение длительного периода после обслуживания своими руками.

Сборка и установка механизма

Установление кареточного механизма происходит обратно процессу снятия.

Во время работы важно не спутать отрезки оси: на концах или пластиковом кожухе выбиты соответствующие сторонам буквы. Каретные чаши различаются между собой резьбовой направленностью, левая с правой и наоборот

Лучшие статьи :  Зачем нужны велосипедные грипсы, и какими они бывают

Резьба кареточного механизма и чаши смазывается тонким слоем смазочного средства для обеспечения скольжения при последующем выкручивании.

На ось крепится пластиковый кожух, в чаши укладываются подшипники: если есть разделители, то детали укладываются разделителями наружу и шариками внутрь.

Сбор механизма начинается справа: стержень оси вставляется в правую чашу с левым поворотом резьбы и вкручивается в раму до конца, идентичным способом вкручивается левая чаша с правым поворотом резьбы.

Процесс снятия каретки для новичка

Несомненно, новичку в том или ином деле всегда тяжело. Но если есть определенное желание сделать что-либо собственными руками, то нужно учиться и делать. Мы представляем вам описание того, как снять каретку с велосипеда своими руками.

Заниматься так называемым техническим обслуживанием собственного транспортного средства лучше, чем доверять это постороннему человеку. Ведь вы четко будете знать, что в вашем устройстве отлично работает, а что необходимо устранить. Если у вас есть необходимые инструменты для различных работ с велосипедом, то можно осуществить ряд действий самостоятельно.

Для того чтобы снять каретку с велосипеда, а также снять педали с каретки велосипеда, нужно заранее подготовить ряд инструментов, которые будут у вас под рукой. К таким инструментам относятся:

  • ключ для гаек или же разводного характера;
  • для шатунов потребуется специальная выжимка;
  • отвертка плоского типа;
  • молоток, но небольшой;
  • инструмент, который позволит вам снять саму каретку.

На таком устройстве, как велосипед, каретка представляет собой узел подшипников. Главная суть такого механизма заключается в соединении шатуна с рамой. Помимо этого, такое изделие, как каретка, обеспечивает так называемый крутящий момент на шатунах. Исходя из этого, можно понять, что такая деталь очень важна на велосипеде, ее состояние очень на многое влияет.

Конструкция современных велосипедов подразумевает для такого материала, как каретка, специальный стакан. Данный стакан можно найти в определенной зоне задней трубы. Как правило, производители устанавливают кареточный стакан в зоне задних перьев. По той причине, что прибор установлен в такой уязвимой зоне велосипеда, долговечность у него слабая. Из этого получается, что есть необходимость проверять прибор и ремонтировать его время от времени.

Негативное влияние на него оказыватют грязь, пыль и дождь. По этой причине образовывается люфт. Если вовремя не чистить и не предотвращать поломки данного изделия, то это грозит массой негативных нюансов. Во время передвижения можно столкнуться со снижением потенциальной скорости или же заклиниванием прибора.

Поэтому совет касательно того, как снимать каретку с велосипеда, достаточно актуален.

Снятие каретки с велосипеда и ее обслуживание

В нашей статье, мы рассмотрим обслуживание кареток открытого типа Shimano. Каретка может быть с насыпными подшипниками, поэтому при снятии будьте бдительны, так как шарики могут рассыпаться в разные стороны, а также в виде неразборного картриджа.

Для того, чтоб снять шатуны с оси каретки, нам понадобится выжимка шатуна. Выжимка состоит из двух составляющих: правая сторона предназначена для выжимки шатуна с оси каретки, а левая – для съема фиксирующего болта шатунов.

Первым делом отвинчиваем затягивающие болты шатунов или иными словами винт , который находятся на конце вала каретки, с помощью педального ключа. В некоторых случаях, эти винты могут быть скрыты под пластиковыми заглушками, которые легко снимаются с помощью плоской отвертки.

После снятия фиксирующих болтов, с помощью выжимки шатунов, закручиваем съемник резьбовой частью в шатун до упора, но здесь нужно производить закручивание поступательно и без особых усилий, чтоб не сорвать резьбу. Снимаем шатун с оси каретки и протираем посадочные места. После того, как сняли шатуны с вала каретки, необходимо снять саму каретку, для этого понадобится съемник каретки shimano.

Если же у Вас другой тип каретки, то Вам понадобятся другие съемники каретки. Кроме съемника для shiamno, есть еще съемник для интегрированных чашек кареток и подходит для HOLLOWTECH II, GXP, Howitzer. Еще один съемник для кареток стандарта ISIS с 8-ми шлицевыми креплением съемника и подходит для производителей Shimano, Truvativ и SRAM. Все виды съемников могут быть еще укомплектованы рукоятками, и Вам не понадобится разводной ключ.

Откручивая каретку, необходимо помнить, что снятие каретки необходимо производить с левой стороны, т. е. с той стороны, где нет звезд на шатуне. Берем съемник, вставляем его в шлицы каретки с левой стороны и разводным ключом крутим против часовой стрелки

Очень важно избегать всяческих перекосов съемника при откручивании чашек каретки, чтоб не повредить саму чашку и съемник

Крутить нужно до тех пор, пока чашка каретки не открутится. После этого, аналогичные действия выполняем с правой стороны, только здесь нужно учесть тот факт, что крутить нужно по часовой стрелке. После произведенных действий, каретка велосипеда будет снята. При замене каретки, старую каретку можно выбросить, а новую поставить. При обслуживании каретки подшипники можно просто заменить на новые.

После того, как каретка была снята, необходимо проверить кареточный стакан на предмет грязи, песка и прочего, которые могли туда попасть, как через каретку, так и подседельную трубу велосипеда.

Для обслуживания каретки разборного типа, берем чашки каретки и проверяем состояние подшипников. Тщательно протираем чистой тряпкой сами подшипники и посадочные места от старой смазки и того, что от нее осталось. Резьбу каретки можно промыть, использовать при этом можно керосин, бензин либо WD-40. Протираем насухо тряпкой. После этого берем любую густую смазку и небольшим количеством смазываем посадочные места и поставив подшипники еще немного добавляем смазку. Однако, каретки разборного типа являются недолговечными и требует частого обслуживания и регулировки подшипников.

Если же каретка неразборная (картриджного типа) и у Вас возникли с ней какие-то проблемы, то лучше заменить ее на новую. Для покупки новой каретки, Вам необходимо знать длину вала, ширину (68 или 73 мм) и тип соединения с шатунами.

Если у Вас интегрированная каретка, то поменять промподшипники можно путем замены промов. Для проверки состояния промподшипников, снимаем пыльник и видим старые подшипники. Снять их можно специальным съемником для внутренних подшипников или же выбыть молотком и стамеской (не рекомендуется). Чистим и смазываем посадочное место, после чего ставим новые промподшипники.

Перед установкой каретки необходимо протереть и смазать все резьбовые соединения.

Необходимый набор инструментов и материалов

Перед тем, как разобраться, как снять педали с велосипеда, необходимо собрать все подручные средства, которые понадобятся во время выполнения этих работ.

Интересно! Эти средства всегда должны быть под рукой у велосипедиста, чтобы он мог самостоятельно провести ремонт. Приобретать их стоит на стадии выбора велосипеда для или .

Список материалов, которые могут понадобиться:

Кроме вышеперечисленных вещей для снятия педалей пригодятся:

  • смазочная жидкость – все демонтированные детали необходимо прочистить и смазать для улучшения рабочих свойств и продления срока эксплуатации (можно использовать то же средство, что и для );
  • ветошь – используется для очищения всех элементов;
  • растворитель – применяется при наличии обширных грязных областей или проблемах с откручиванием элементов. Его аналогом является керосин.

Облегчить процесс снятия велопедалей поможет специальный стенд, фиксирующий транспортное средство в воздухе. Однако некоторые велосипедисты утверждают, что так, приходится прикладывать больше физических усилий.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
