Как правильно натянуть цепь на велосипеде и почему это важно

Как натянуть цепь на скоростном велосипеде и обычном

Ограничитель высоких передач («H»)

Ограничитель высокой передачи, не даёт цепи соскочить с самой маленькой звездочки и застрять посеред дропаутом и оной. И, хотя, индексные манетки посредством натяжения тросика выполняют ту же функцию — предотврат соскакивания цепи с самой маленькой звездочки но, правильно, штатно, и по науке это должен делать ограничительный винт. Тросики иногда рвутся, знаете ли.

Настраиваем ограничитель высокой передачи так: 1. переключаемся: самая большая звезда спереди и самая маленькая сзади; 2. ослабляем тросик переключения. Это можно сделать раскрутив болт удерживающий трос в районе перекидки. А можно максимально вкрутить регулировочные барабаны на перекидке и на манетке. (Я этим почти не пользуюсь. Настраиваю так, что их состояние всегда вкрученое.) 3. настраиваем так, чтобы ролики переключателя лежали в одной плоскости с самой маленькой звездочкой. Смотрите рисунок. 4. по окончанию настройки необходимо сильно натянуть трос и зажать его на перекидке. Или, повыкручивать регулировочные барабаны, если вы смогли ослабить трос таким способом.

Проскакивает цепь на велосипеде при нагрузке: почему и что делать, видео ремонта

В процессе скоростной езды, занятий гонками по пересеченной местности и даже на расслабленных велопрогулках движущиеся части велосипеда испытывают высокую механическую нагрузку.

Они активно трутся друг об друга, что со временем сказывается на состоянии металла даже при регулярной чистке и смазке байка. Износ деталей трансмиссии приводит к тому, что проскакивает цепь на велосипеде при нагрузке.

Проблема случается, когда нагрузка на трансмиссию велосипеда максимальна — при движении в гору или при переключении передачи. Происходит это по нескольким причинам:

  • неисправность переключателя скоростей или неправильное его использование;
  • износ звезд на кассете или у педалей;
  • растяжение цепи;
  • комплексный износ системы переключения передач.

Рассмотрим подробно проблему проскакивания цепи на велосипеде.

Если цепь проскакивает на велосипеде со скоростями, в первую очередь нужно убедиться в правильности регулировки переключателя передач. Байк переворачивается и ставится на седло, затем следует раскрутить педали руками и попереключать скорости.

Совет! Требуется обратить внимание на то, как цепь перескакивает между звездами, не попадает ли она в промежутки между ними. Ежели неполадка встречается на синглспиде, проблему следует искать в износе деталей.Чаще всего изнашивается сразу вся трансмиссия — в случаях, если ее элементы не заменялись по отдельности. Ежели неполадка встречается на синглспиде, проблему следует искать в износе деталей.Чаще всего изнашивается сразу вся трансмиссия — в случаях, если ее элементы не заменялись по отдельности

Ежели неполадка встречается на синглспиде, проблему следует искать в износе деталей.Чаще всего изнашивается сразу вся трансмиссия — в случаях, если ее элементы не заменялись по отдельности.

Определить, почему проскакивает цепь на велосипеде при нагрузке, можно, оценив состояние цепи. Степень износа основывается на увеличении ее длины.

Изначально она варьируется в зависимости от типа байка и количества звеньев, но порядок действий при определении износа одинаков, так как длина одного звена всегда равняется 12,7 мм, или 1/2 дюйма. Можно измерить линейкой отдельный участок— достаточно 20 звеньев.

В хорошем состоянии длина его должна составлять 20*12,7=254 мм. Если она на 3–4 мм больше, значит, степень износа достаточна серьезна, чтобы требовалась замена.

Растягивание звеньев приводит к ускорению износа маленьких звезд, из-за чего скорости начинают хуже переключаться, особенно при переходе от больших звезд к мелким.

А со временем кассета и вовсе может выйти из строя, из-за чего ее придется снять и заменить.

Думая, почему проскакивает цепь на скоростном велосипеде, многие не учитывают свою технику переключения передач — неправильное использование переключателя тоже может быть причиной быстрого износа трансмиссии. Нужно знать несколько правил:

  1. Нумерация звезд у педалей идет от меньшей к большей, в кассете — наоборот.
  2. Нужно включать меньшую передачу спереди и большую сзади и наоборот, то есть сочетать звезды, разные по размеру, чтобы не допускать перекоса.
  3. На каждую переднюю звезду приходится несколько задних.

Важно! Правильная эксплуатация велосипеда — залог медленного износа трансмиссии истирания звезд

Устранение неисправности

Итак, что делать, если проскакивает цепь на велосипеде при нагрузке? Самый простой вариант — полностью заменить трансмиссию. Однако делать это не обязательно, можно определить наиболее изношенную часть системы и починить только ее.

Менять звезды приходится только в крайних случаях. Однако это — временное решение. Следует заняться устранением причины неисправности — заменить, укоротить цепь или отрегулировать переключатель.

В зависимости от степени износа детали применяются следующие способы ремонта:

  • полная замена — в этом случае проскоки могут по началу случаться даже чаще, но со временем детали притрутся, и неполадка устранится (при этом нужно не забывать смазывать узел, чтобы он не работал на износ);
  • укорочение — несколько звеньев снимается при помощи выжимки;
  • использование успокоителя — устройства, которое увеличивает натяжение цепи при помощи роликов, не давая ей соскакивать со звездочек.

Важно! Если сильного износа нет, но все равно цепь на велосипеде проскальзывает, нужно выставить натяжитель в правильное положение и отрегулировать натяжение тросиков

Видео

Самым сложным в устранении неисправности будет работа с цепью — если на ней нет специального замка, проблемой может быть даже снятие ее с велосипеда. В видео подробно объяснено, как разъединить и удалить лишние звенья.

Причины слёта цепи

Механизм выходит из строя в двух случаях:

  1. Загиб звезды на системе (передней группе звёзд). В этом случае возможно ехать на иной скорости, где нет погнутой звезды. При использовании всех скоростей настоятельно рекомендуется в скором времени заменить испорченную деталь. В разборной системе заменяется лишь одна погнутая звезда. Сплошная система предполагает полную замену системы наряду с шатуном.
  2. При некорректно настроенных скоростях. Убедившись в исправности шатунов, целесообразно заняться настройкой скоростей. Скоростные переключатели (передний с задним) сверху дополнены регулировочными болтами, предупреждающими запредельную трансмиссию. При некорректной регулировке высока вероятность слёта цепи. Если механизм слетел с главной крупной звезды, вкручивается L-болт (low подразумевает лёгкую передачу). Вкручивание производится до параллельного положения звёзд на переключателе относительно большой звезды. По аналогии в обратном порядке с наименьшей звезды вкручивается Н-болт (high — высокая передача) до параллельной линии переключателя 7-й скорости.

При провисании передней части цепи с малой цепи к велораме следует закрутить L-болт, правильная регулировка которого напрямую зависит от выставления минимальной скорости на байке. Вкручивание продолжается, пока расстояние от внутренней рамки переключателя до цепи не сократится до 1 мм. В случае серьезных повреждений и большого износа цепь следует заменить.

При условии слёта цепи с крупной звезды вкручивается Н-болт, регулировка которого предполагается на самой высокой скорости. Закручивается до 1 мм расстояния от цепи до наружной рамки переключателя.

Что делать если слетела цепь на велосипеде

  1. На скоростном велосипеде, если цепь не попала в пространство между системой и рамой, накиньте ее руками на нужную звезду и проверните педали. Этого действия достаточно, чтобы продолжить поездку дальше.
  2. На велосипеде с одной скоростью, где цепь натягивается способом перемещения заднего колеса в вилке, дело обстоит сложнее. Велосипед необходимо перевернуть и прокрутить каретку с системой. Постарайтесь зацепить ее зубчиком передней звезды. При входе в зацепление аккуратно направьте ее руками на место, не прекращая одновременно вращать шатуны. В этом деле можно помочь себе обычной отверткой или палкой.
  3. Сложнее всего справиться с цепью, провалившейся между рамой и системой. Сохраняя спокойствие, пытайтесь найти положение, в котором она оказалась в этом пространстве.
Лучшие статьи :  Советы по выбору держателя для смартфона

Ситуация во много раз упростится при наличии выжимки или съемника шатунов. Если их нет, просто протолкните ее обратно. В поиске нужного угла вращайте ее в разных плоскостях. При необходимости можно помочь цепи вылезти, зацепив звездой и провернув через раму. Поступать таким образом рекомендуется только в самых крайних случаях. Иначе образуется дефект на алюминиевой раме и она может повредиться.

На скоростном велосипеде

Почему слетает цепь на скоростном велосипеде? Трансмиссионный блок включает в себя цепь, состоящую из кассет с несколькими звездами. Для установки и устранения источника проблемы необходимо знать:

Если цепь на скоростном велосипеде постоянно слетает, то следует обязательно обратите внимание на состояние звезд. При обнаружении дефекта перекиньте ее на другую звезду, чтобы доехать до точки, где можно произвести более качественный ремонт

До этого пользоваться переключателем скорости нельзя. Поломка устраняется заменой деформированной звезды на новую. Если узел не разборной и замечена неисправность всей кассеты, ее также придется заменить.
Цепь на велосипеде со скоростями может слетать из-за сбоя настройки скоростей. Проверьте качество настройки, чтобы исключить эту причину из списка вероятных. Делайте проверку, придерживаясь специальной схемы. После того, как основная неполадка будет устранена, разместите ее на прежнее место.
Разъедините звенья с помощью выжимки, прежде чем надеть ее на велосипед. Если цепь новая, для начала отмерьте нужную длину, накинув на большие звезды кассетных блоков и соедините. Лишние звенья удалите, используя вышеупомянутый инструмент. Вращаясь, винт вытеснит ненужную ось звена и часть цепи можно будет убрать. После этого она пропускается между переключателями скоростей и соединяется тем же самым инструментом.

На детском велосипеде

При соскальзывании цепи на детском велосипеде проводятся те же работы, что и на взрослом, с учетом конструкции самого велосипеда.

Другие способы

Способов изготовления натяжителя цепи велосипеда своими руками из подручных материалов очень много. Для этого понадобится небольшая звёздочка и крепление. Креплением может быть хомут от фонарика на руль, вырезанная ножка из алюминия, в которой высверлены отверстия для крепления звёздочки и болтов, которые прижмут её к раме. Некоторые умельцы делают крепления даже с обычной пластмассовой разделочной доски. Главное — фантазия.

Крепится, как правило, натяжитель на нижнее перо

Важно учитывать, что подтягивать цепь нужно внизу (лучше снизу вверх). Ведь верхняя часть и так при кручении педалей всегда натянута

Как удалить лишние звенья цепи велосипеда

В данной статье мы не будем рассматривать «дедовские» способы удаления звеньев. Как нам кажется, нет абсолютно никаких проблем в приобретении необходимого инструмента, а конкретнее выжимки. Цена ее не велика (около 4$), а профита гораздо больше. Она позволит без особого труда как разъединить и снять цепь или удалить лишние звенья, так и собрать ее обратно. Данный инструмент обладает двумя пазами: одно для выжимки пина, а второй для его впресовки.

Далее все относительно просто. Отсчитав количество подлежащих к удалению звеньев, разъединяем и снимаем цепь. Для этого вставляем ее в выжимку, поджимаем фиксатором, и не спеша крутим вороток по часовой стрелке.

Важно все делать предельно внимательно и следить, чтобы стержень выжимки попал точно в пин цепи

Пин следует выдавливать не полностью, для этого следует обращать внимание на усилие вращения. В начале будет наблюдаться тугой ход, затем чуть легче, и под конец снова тугой. На последнем этапе действуем предельно аккуратно

Затем разъединяем и снимаем цепь. Пин остается на внешней пластине. После отмеряем количество ненужных звеньев в сторону цепи, где отсутствует пин (см. рисунок)

На последнем этапе действуем предельно аккуратно. Затем разъединяем и снимаем цепь. Пин остается на внешней пластине. После отмеряем количество ненужных звеньев в сторону цепи, где отсутствует пин (см. рисунок).

Удаляем звенья тем же способом и соединяем цепку обратно. Для этого при помощи все того же инструмента вдавливаем пин обратно.

После требуется тщательно осмотреть место нового соединения. Пин должен равномерно выходить с обеих сторон, а место сочленения двигаться легко, так же как и остальные звенья.

Подробнее о применении выжимки вы можете узнать, посмотрев видео ниже.

Уход за велосипедом состоит из трех основных пунктов:

1 — ходовая часть должна быть чистойХодовая часть состоит из: цепи, кассеты, звёзд, заднего и переднего переключателей. Ходовая часть у велосипеда открытая, поэтому необходимо постоянно следить за её чистотой. Песок, грязь на звёздах и цепи являются абразивом, значительно снижают срок службы компонентов и влияют на чёткость переключения передач. Если чистота рамы и покрышек – дело эстетическое, то чистота ходовой части практически необходима. Существуют специальные средства для мытья велосипеда – рекомендуется пользоваться ими.

2 — цепь должна быть чистой и смазаннойЧистка и смазка цепи – дело первостепенной важности. Во-первых, грязная цепь значительно снижает чёткость переключения передач. Во-вторых, грязь увеличивает трение в звеньях цепи и требует дополнительных усилий при вращении педалей

Для чистки цепи можно использовать небольшую щётку, но лучше пользоваться специальной машинкой. Для этого применяется та же смывка, что и для велосипеда. С помощью машинки и смывки цепь очищается быстрее (1,5 минуты – цепь чистая), а главное – машинка выбивает грязь с внутренней стороны звеньев цепи, которая, в основном, и создаёт все проблемы. После чистки цепь необходимо промыть водой, потом протереть сухой тряпкой. На чистую, сухую цепь нанести специальную тефлоновую смазку. Такая смазка имеет важную особенность – она полимерная. Жидкая составляющая высыхает, остаётся полимерная основа, которая, собственно, смазкой для цепи и является. Другие смазки не годятся – жидкая основа не высыхает, выдавливается наружу и собирает на цепь всю грязь и пыль даже в сухую погоду. С тефлоновой смазкой этой проблемы не возникает

Во-вторых, грязь увеличивает трение в звеньях цепи и требует дополнительных усилий при вращении педалей. Для чистки цепи можно использовать небольшую щётку, но лучше пользоваться специальной машинкой. Для этого применяется та же смывка, что и для велосипеда. С помощью машинки и смывки цепь очищается быстрее (1,5 минуты – цепь чистая), а главное – машинка выбивает грязь с внутренней стороны звеньев цепи, которая, в основном, и создаёт все проблемы. После чистки цепь необходимо промыть водой, потом протереть сухой тряпкой. На чистую, сухую цепь нанести специальную тефлоновую смазку. Такая смазка имеет важную особенность – она полимерная. Жидкая составляющая высыхает, остаётся полимерная основа, которая, собственно, смазкой для цепи и является. Другие смазки не годятся – жидкая основа не высыхает, выдавливается наружу и собирает на цепь всю грязь и пыль даже в сухую погоду. С тефлоновой смазкой этой проблемы не возникает.

Лучшие статьи :  Какие бывают велосипеды?

3 — поддерживать в шинах необходимое давление От давления в шинах зависят ходовые качества велосипеда и вероятность появления «восьмёрок» на колёсах. Давление в колёсах зависит от диаметра покрышки. В стандартной комплектации горного велосипеда покрышки обычно имеют размер 19 – 22 дюйма. Для таких покрышек диапазон давления 2,8 — 4,5 атмосферы (это написано на боковой стороне любой покрышки). Рекомендуется 4 атмосферы. Очень часто давление пишется в других единицах – PSI. Диапазон 2,8 – 4,5 атмосферы соответствует 40 – 65 PSI. Если покрышки имеют меньший объём (например, «слики»), то давление может доходить до 6 и более атмосфер. В таких случаях нужно исходить из диапазона давления, написанного на покрышке. Для дорожного велосипеда (колесо 28 дюймов) объём покрышек 35 – 45 мм., диапазон давления 3,5 – 6 атмосфер (50 – 85 PSI). У шоссейных велосипедов объём покрышек 18 — 25 миллиметров, давление 8 — 10 атмосфер и более. Общая рекомендация: поддерживать давление 85 – 90 % от максимального.

Как отрегулировать цепь на скоростном виде велосипеда.

Горный, шоссейный или другой тип велосипеда, использующий в своем механизме возможности перемещения цепки с звезды на звезду, требует отдельного способа натяжки цепи. В таком двухколесном механизме нет постоянной фиксации. Процедуру натяжения гарантирует пружина, находящаяся на заднем переключателе скоростей. Когда цепь начинает провисать ухудшаются скоростные характеристики вашего друга и слышится стук. Если в процессе ремонта цепь перетягивается – это приводит к плохому переключению скоростей и быстрой изношенности звезд.

В начале всей ремонтной процедуры стоит определить состояние цепи относительно провисания. Это можно сделать двумя методами.

Возможность № 1.

Выставляем скорость на максимальную переднюю звезду и такую же заднюю. В области передней звездочки оттягиваем цепь по направлению переднего колеса. Как только задний переключатель достиг упора, вычисляем количество лишних звеньев. Если их две штуки значит все в норме. Остальные показатели говорят о том, что необходимо производить регулировку.

Возможность №2.

Скорости располагаем так, чтобы одновременно использовались максимальная передняя и минимальная задняя звезды. При этом ролик, который направляет и тот, что натягивает заднюю перекидку, обязаны, соотносится по оси и обладать перпендикулярностью относительно поверхности земли.

Процесс подтягивания заключается в удалении звеньев, которые оказались лишними. Как это сделать рассмотрим в отдельном пункте.

При регулировке скоростного велосипеда можно использовать отдельное приспособление – натяжитель цепи. Его основная функция – управлять жесткостью и избавить своего хозяина от лишних проблем с ремонтом проблемной зоны.

Механический вариант натяжителя цепки монтируется рядом с задним переключателем. Несложная конструкция такого прибора не только четко фиксирует цепь, но и служит защитой от непредвиденного слета при вытягивании.

Установка натяжителя подразумевает одномоментное выравнивание самого прибора и переключателя. Цепь будет ходить как по маслу: ровно и четко. Но все же такой механизм не панацея от описываемой проблемы. Рано или поздно придется осуществить процесс снятия натяжителя и регулировать цепь удалением звеньев. В силу физических свойств цепь со временем будет растягиваться, особенно на скоростном велосипеде. Но с точки зрения практичности приобретение натяжителя необходимо, чтобы не попасть в трудную ситуацию во время путешествия.

Процесс удаления звеньев

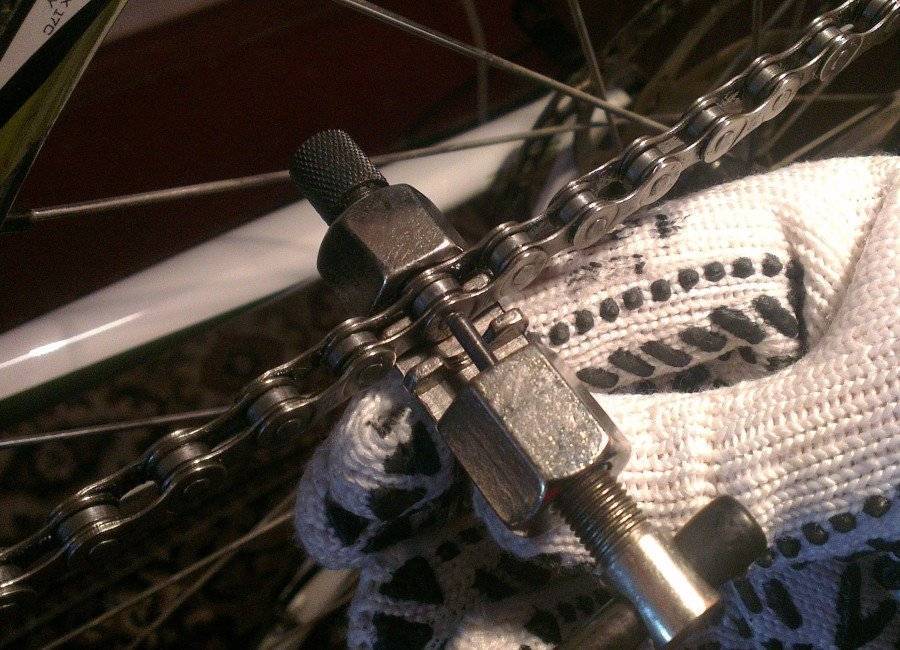

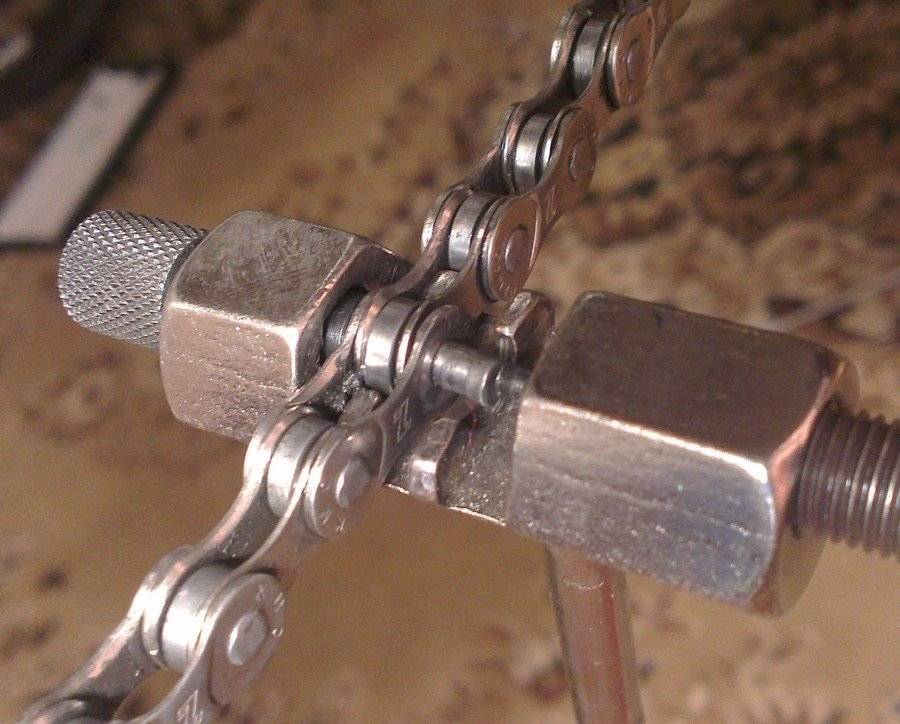

Рассмотрим современный способ регулировки длины цепи при помощи приспособления – выжимка. Его небольшая цена с лихвой компенсирует все затраты.

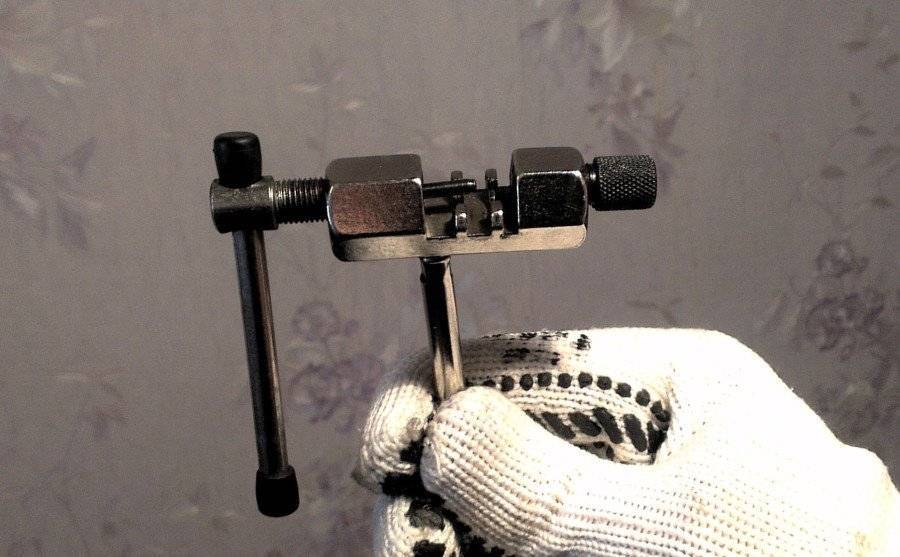

Конструкция инструмента включает в себя два паза. Первый выжимает пин, второй его впрессовывает.

Алгоритм действий.

  1. Выбираем ненужные звенья.
  2. Вставляем одно звено в выжимку и закрепляем фиксатором.
  3. Начинаем вращать вороток и выжимаем пин.
  4. Его не нужно выдавливать до конца.
  5. Формула движения будет такова: тугой ход – легкий – снова трудный.
  6. Разъединяем цепку, оставляя пин на пластине.
  7. Отсчитываем звенья и демонтируем их.
  8. Соединение цепи происходит в обратном порядке.
  9. Впрессовываем пин.
  10. Тщательно оцениваем свою работу.

Существует ситуации, когда цепь растянута настолько, что удаление звеньев не дает достаточного эффекта. В этом случае лучше приобрести новое изделие.

Регулировка седла

В первую очередь нужно отрегулировать высоту, угол наклона и удаленность седла под физиологические особенности пассажира.

Для определения правильной высоты седла разработано множество различных методов. Самый распространенный и доступный обычному человеку – это «метод пятки». Для определения высоты седла по данной методике необходимо проделать следующие манипуляции:

  • Поставить ногу в обуви пяткой на педаль. Педаль должна находиться в нижнем положении и быть параллельной полу
  • Установить высоту сидения таким образом, чтобы в сидячем положении нога, стоящая на педали, была почти полностью выпрямлена в колене, но при этом таз принимал горизонтальное положение без перекосов

Правильное расстояние от седла до педалей

То есть, если нога недотягивается до педали, то седло нужно опустить, и наоборот, сильно согнута в колене – поднять. Регулировка высоты сиденья велосипеда регулируется после ослабления подседельного болта.

Обязательно нужно помнить, что на подседельном стержне любого велосипеда нанесена отметка максимально возможного выноса седла, выше которой поднимать сидение не стоит, так как это чревато поломками для велосипеда и возможными травмами для пассажира.

Наклон сиденья. Обычно сидение устанавливают либо параллельно земле, либо слегка приподнимая переднюю или заднюю его часть вверх, в зависимости от индивидуальных особенностей велосипедиста. Нужно учесть, что если седло сильно задрать вверх передним концом, то пассажир при движении будет скатываться назад, следовательно, чтобы удержать равновесие, ему придется задействовать руки и пресс.

Как результат такой поездки может возникнуть боль в мышцах рук и живота. И наоборот, если поднять заднюю часть седла, пассажир начнет скатываться уже вперед на раму велосипеда, что тоже увеличит нагрузку на руки и добавит возможность получения неприятных ощущений в промежности.

Правильное положение седла велосипеда

Регулировка удаленности седла от руля выполняется следующим образом:

  • Необходимо ослабить подседельный штырь
  • Подвиньте седло велосипеда вперед или назад таким образом, чтобы коленный сустав оказался точно над осью педали. Педаль при этом должна находиться в положении, параллельном земле
  • Закрепите подседельный штырь

Правильная регулировка седла по высоте, углу наклона и удаленности очень важна, так как неправильное и не подходящее седоку положение оказывает существенное влияние как на скорость, так и на самочувствие велосипедиста.

Интересно: Как вернуться к тренировкам после перерыва

Итак, при настройке седла необходимо учитывать индивидуальные особенности анатомии пассажира

Но также следует принимать во внимание и стиль катания, например, при скоростном движении оправданным будет более низкое положение седла, чем при спокойной поездке по шоссе

Негатив вследствие неправильного ремонта цепи

Последствия условно можно разделить на два вида: для человека и для велосипеда. Рассмотрим, чем это грозит двухколесному другу.

Любое провисание снижает скоростные характеристики и увеличивает мышечные затраты на создание скорости. То есть, если вы слабо натянули цепь, будьте готовы к тому, что она может срываться, а главное начнет калечить велосипед. Слишком сильное натяжение приводит к быстрому истиранию деталей. Тогда заменой одной цепи не обойтись. Кроме звезд, страдают спицы, втулки, их составляющие и другие детали.

Лучшие статьи :  Устройство горного велосипеда

Chain Installation

Для человека. Усилие, которое передается на колеса при кручении педалей в режиме растянутой цепи, быстро приводит к повышенному утомлению. Собственно снижается возможность длительной поездки. Вместо любимого отдыха можно получить дорожные мучения. Самыми страшными по данным статистики, являются случаи слета цепи на скорости при нахождении на дороге. Это не только травмы. Это вероятность летального исхода.

Поэтому вовремя регулируйте цепь и любите своего двухколесного товарища.

Как происходит процесс натягивания цепи на обычном велосипеде

Таким термином обозначают веломеханизм, содержащий одну заднюю звезду. Технология здесь одна – осуществить смещение втулки заднего колеса. Подробный процесс описан ниже.

Перед началом подобной процедуры нужно убедиться в том, что цепь нуждается в подтяжке. Проводим обычный тест. Цепь просто натягиваем вниз насколько возможно. Если расстояние опущения больше чем 1,5 см, то регулировка необходима.

Обратная ситуация. Цепь не оттянулась даже 5 миллиметров. Значит она в состоянии «гитарной струны» и нуждается в немедленном расслаблении.

  Как открыть кодовый замок велосипеда

Алгоритм действий.

  1. Устанавливаем велосипед в ремонтную позу, колесами вверх.
  2. Болты и другие элементы, которые служат для фиксации заднего колеса нужно ослабить (откручивать полностью не нужно).
  3. Производим регулировку цепи, смещая колесо по отношению к звезде.
  4. Произведя нужное натяжение, оцениваем перпендикулярность оси втулки, ориентируясь на продольную ось самого велосипеда.
  5. Фиксируем колесо крепежными элементами.

Если же в силу каких-либо причин такую процедуру провести невозможно, нужно использовать выжимку для удаления ненужных звеньев и таким методом добиться нужных параметров изделия. Как это сделать – описано ниже.

Процесс удаления звеньев

Рассмотрим современный способ регулировки длины цепи при помощи приспособления – выжимка. Его небольшая цена с лихвой компенсирует все затраты.

Конструкция инструмента включает в себя два паза. Первый выжимает пин, второй его впрессовывает.

Алгоритм действий.

  1. Выбираем ненужные звенья.
  2. Вставляем одно звено в выжимку и закрепляем фиксатором.
  3. Начинаем вращать вороток и выжимаем пин.
  4. Его не нужно выдавливать до конца.
  5. Формула движения будет такова: тугой ход – легкий – снова трудный.
  6. Разъединяем цепку, оставляя пин на пластине.
  7. Отсчитываем звенья и демонтируем их.
  8. Соединение цепи происходит в обратном порядке.
  9. Впрессовываем пин.
  10. Тщательно оцениваем свою работу.

Существует ситуации, когда цепь растянута настолько, что удаление звеньев не дает достаточного эффекта. В этом случае лучше приобрести новое изделие.

  Настройка переднего переключателя скоростей на велосипеде

Как отрегулировать цепь на скоростном виде велосипеда.

Горный, шоссейный или другой тип велосипеда, использующий в своем механизме возможности перемещения цепки с звезды на звезду, требует отдельного способа натяжки цепи. В таком двухколесном механизме нет постоянной фиксации. Процедуру натяжения гарантирует пружина, находящаяся на заднем переключателе скоростей. Когда цепь начинает провисать ухудшаются скоростные характеристики вашего друга и слышится стук. Если в процессе ремонта цепь перетягивается – это приводит к плохому переключению скоростей и быстрой изношенности звезд.

В начале всей ремонтной процедуры стоит определить состояние цепи относительно провисания. Это можно сделать двумя методами.

Возможность № 1.

Выставляем скорость на максимальную переднюю звезду и такую же заднюю. В области передней звездочки оттягиваем цепь по направлению переднего колеса. Как только задний переключатель достиг упора, вычисляем количество лишних звеньев. Если их две штуки значит все в норме. Остальные показатели говорят о том, что необходимо производить регулировку.

Возможность №2.

Скорости располагаем так, чтобы одновременно использовались максимальная передняя и минимальная задняя звезды. При этом ролик, который направляет и тот, что натягивает заднюю перекидку, обязаны, соотносится по оси и обладать перпендикулярностью относительно поверхности земли.

  Типы велосипедов

Процесс подтягивания заключается в удалении звеньев, которые оказались лишними. Как это сделать рассмотрим в отдельном пункте.

При регулировке скоростного велосипеда можно использовать отдельное приспособление – натяжитель цепи. Его основная функция – управлять жесткостью и избавить своего хозяина от лишних проблем с ремонтом проблемной зоны.

Механический вариант натяжителя цепки монтируется рядом с задним переключателем. Несложная конструкция такого прибора не только четко фиксирует цепь, но и служит защитой от непредвиденного слета при вытягивании.

Установка натяжителя подразумевает одномоментное выравнивание самого прибора и переключателя. Цепь будет ходить как по маслу: ровно и четко. Но все же такой механизм не панацея от описываемой проблемы. Рано или поздно придется осуществить процесс снятия натяжителя и регулировать цепь удалением звеньев. В силу физических свойств цепь со временем будет растягиваться, особенно на скоростном велосипеде. Но с точки зрения практичности приобретение натяжителя необходимо, чтобы не попасть в трудную ситуацию во время путешествия.

Регулировка задней системы переключения скоростей

Стандартная и распространенная трансмиссия, такая, как на горном велосипеде – это система звезд в области каретки и у ведущего колеса с соответствующими переключателями. Начинать настраивать систему необходимо с заднего сектора системы переключения передач.

Этапы отладки задних скоростей:

  • настройка ограничения хода цепи по кассете;
  • регулировка переброса;
  • изменение положения натяжителя.

Отрегулировать ограничение хода необходимо для предотвращения слета цепи со звезд. Эта процедура выполняется с помощью подтягивания винтов L и H регуляторами высоких и низких передач. Вращать винты нужно до тех пор, пока соответствующие им задние звезды не лягут в одну плоскость с ограничительными роликами. Поэтапно этот процесс выглядит так:

  1. Задать крайнее положение на звездах: спереди самая большая, сзади – наименьшая.
  2. Ослабить трос.
  3. Вращением винта H добиться полного совпадения роликов и маленькой звездочки в одной плоскости.
  4. Вернуть трос в переключатель и задать противоположное положение: спереди – самая маленькая, сзади – самая большая звезда.
  5. Вращать регулятор L до тех пор, пока ограничители не будут совпадать с большой задней звездой в одной плоскости.

Подгон высшей звезды к направляющему ролику H-винтом

Качество переброса цепи является самой важной характеристикой работы трансмиссии. Точность и скорость перехода регулируются по следующему механизму:

  1. Установить систему в положение «маленькая звезда спереди и маленькая сзади».
  2. Вращать барабан регулировки троса, затянутый до упора в начале работы.
  3. Определяется правильное положение барабана и, соответственно, степени натяжения привода.

Как найти это оптимальное положение? При слабом натяжении троса цепь будет плохо перескакивать на большие звезды. Перетянутый приводной трос приводит к плохому переходу на маленькие (высшие) звезды, сопровождаемый резким лязгом. Для усиления или ослабления натяжения подкручиваем барабан против или по ходу часовой стрелки. Не забываем, что мы говорим о заднем переключателе.

Ну и последний этап отладки задних скоростей на велосипеде – это настройка положения натяжителя. Спереди активируем самую маленькую, а сзади самую низшую звезду и вращаем винт натяжения цепи. Расстояние между направляющим роликом и звездочкой должно составлять в пределах 3.5 – 4.5 мм. Точно измерить это расстояние поможет штангенциркуль.
