Что делать, если сломался переключатель скоростей на велосипеде

Причины ухудшения работы заднего переключателя:

1. Отсутствие обслуживания. Чаще всего переключатель при покупке велосипеда работает четко и без нареканий, но посоле сезона эксплуатации можно заменить ухудшение работы или даже соскакивания цепи с крайних звезд. В 70% случаев помогает настройка заднего переключателя, но иногда и это не помогает, тогда следует заменить тросик и рубашку, так как они забиваются грязью и мешают плавному ходу тросика в рубашке. Обычно ТО велосипеда делают раз в год, в которе включена настройка переключателей.

2. Износ самого переключателя. Все когда-нибудь ломается и переключатель на велосипеде не исключение. Чаше всего изнашиваются оси параллелограмма переключателя из-за чего образуется небольшой люфт, который не дает правильно настроить переключение.

3. Износ звездочек переключателя. Со временем изнашиваются пластиковые звездочки из-за чего цепь уже не держится на них, что приводит к плохой работе переклюка. Также оси звездочек могут изнашиваться и звездочка будет излишне болтаться на оси, что приводит к ухудшению переключения.

4. Кривой петух или сам переключатель. Когда вы падаете или задеваете что-то переключателем, то чаше всего гнется (ломается) петух, так как он сделан специально из более слабого сплава чем сам переключатель (чтобы сохранить целой более дорогую запчасть). Искривление не дает вставать цепи ровно, что сводит старания по настройке перекидки к нулю. Читай как выпрямить петух своими рукам.

5. Проблемы с тросиком. Иногда при установке или при падении тросик может сильно изогнутся, после чего место изгиба будет препятствовать плавному движению тросика в рубашке. В этом случае требуется его замена.

Так же бывает, что тросик разлохмачивается (вот почему следует использовать наконечники тросов) и в последствии одна из стонких нитей начинает отделяться от основного пучка, в итоге препятствует нормальному движению тросика в рубашке. Иногда может порваться одна нить в тросике и тоже не давать нормально работать, тут можно вычленить ее из основного пучка по все длине тросика. Но самым лучшим вариантов будет заменить тросик на новый.

Если тросик был установлен новый, то иногда через некоторое количество километров (около 100 км.) можно заметить ухудшение переключения — это из-за того, что тросик немного растягивается. В этом случае немного нужно будет подтянуть болт натяжения тросика.

Своевременная смена тросиков

Я уж не знаю, что выгоднее, покупать более дорогие тросы/рубахи, или же чаще менять дешевые, но на горном велосипеде, который постоянно нюхает грязь и воду, менять комплект тросов рекомендуется не реже, чем раз в сезон. А если у вас байк еще старого типа, где применялась не единая длинная рубашка от манетки до переклюка, а разрезная, то советую не дожидаться первых признаков глюков переключания, а менять комплект и весной, и осенью.

Прошу заметить, что современная многоскоростная трансмиссия, на 11, и особенно на 12 скоростей крайне чувствительна к трению в рубашках. Использование смазок в разрезных рубашках считалось плохой практикой, так как песок прилипал к тросику и проникал внутрь, быстро загрязняя рабочие поверхности. Теперь же, когда проводка тросов на современных рамах внутренняя, со сплошной рубашкой, смазка становится нормальным явлением.

Можно купить рубашки уже предварительно смазанные, можно в обычную «дунуть» силиконовым аэрозолем или попросить у знакомого веломеханика чутка специальной смазки для тросов.

Как можно устранить неисправность

В этом разделе рассмотрим ситуацию, когда цепь начинает проворачиваться или слетать, переключатели с натяжителем настроены правильно. Как уже выяснили, проблема вызвана всего лишь износом. Радикальный вариант – поменять кассеты вместе с цепью. Но есть и более щадящие варианты, которые позволят системе послужить ещё.

Итак, снимаем цепь с велосипеда, распрямляем и замеряем ее длину. По размерам можно судить о ее износе:

  • до 306.4 – незначительное удлинение, проблема только в звездах;
  • до 308 мм – средний износ.
  • свыше 308 мм – полная непригодность к эксплуатации.

После замеров нужно осмотреть переднюю и заднюю кассеты. При растяжении цепи до 307.9 мм износ, скорее всего, проявится на маленьких и средних задних звездочках. Их можно заменить отдельно, без покупки новой кассеты.

Замена рекомендуется на среднем износе, правда, поначалу неточность переброса и проскок могут только усугубиться. Это связано с несоответствием расстояний между роликами и шириной зубьев. Со временем компоненты трансмиссии притрутся друг к другу.

А есть ли альтернативный вариант? Да, он существует, и это успокоитель цепи. Вообще, эти приспособления используются в целях безопасности в велоспорте, когда велика вероятность слета цепи со звезд. Но с их помощью можно и максимально продлить время катания с изношенными деталями.

Успокоители состоят из диска (рокринг) и роликов. Есть и безроликовые модели, где цепь «успокаивается» только рамкой. Модификации с двумя роликами используются для скоростных велосипедов, где каждый из них соответствует двум передним звездам.

Рекомендации по переключению

Ездите только на таких скоростях, при которых не будет сильного перекоса цепи. Например, нельзя ставить скорость 1/8, 1/10, 3/1 (первое число – передняя передача, второе – задняя) и так далее. Для передней самой маленькой звезды можно включать 1–4 скорости сзади, для средней – 3–7, для самой большой – 7+. Если вы всё же поставите несовместимую передачу, появится риск заедания и прокручивания цепи, а также возрастёт скорость её износа.

На скоростном велосипеде очень важна быстрая смена передач, особенно если вы участвуете в соревнованиях. Ремонт трансмиссии должен производиться до гонки, а затем и после, так как в результате агрессивной езды регулировка перекидок может сбиться. Если хотя бы раз в сезон делать полное обслуживание велосипеда, то он прослужит вам очень долго!

Как увеличить натяг велоцепи

Намного сложнее обстоит дело случая со скоростными велосипедами. Как натянуть цепь на велосипеде со скоростями?

Трансмиссионный блок велосипедов со скоростями, элементом которого является велосипедная цепь состоит из кассет с несколькими звездами. Поэтому в ремонтных работах по устранению соскальзывания и провисания цепи на таких велосипедах, есть свои нюансы. Чтобы разобраться в причинах проблемы необходимо:

  • Если постоянно слетает цепь на скоростном велосипеде стоит проверить не повреждены ли звезды. Если одна из звёзд в кассетном блоке деформирована, цепь можно перекинуть на другую звезду, чтобы продолжить движение. Но в этом случае нужно понимать, что скорость переключать нельзя. Такой способ подойдёт для того, чтобы доехать до дома для более качественного ремонта. Чтобы устранить поломку, деформированную звезду придётся заменить, а в случае, если узел не разборной и наблюдается неисправность всей кассеты, значит необходимо заменить ее.
  • слетает цепь на скоростном велосипеде причина – сбой настройки скоростей. Следует проверить качество настройки. Очень часто сбой в настройке скоростей служат причиной попадания цепи. Настройка производится по специальной схеме.
  • После устранения основной причины цепь необходимо снова поместить на место.

Чтобы правильно надеть цепь на скоростной велосипед, нужно рассоединить ее с помощью выжимки. Если вы берете новую цепь, то нужно отмерить необходимую длину, для чего цепь накидывается на большие звезды кассетных блоков и соединяется, отмеряя нужное расстояние. Лишний кусочек цепи удаляется с помощью специального инструмента выжимки. Вращением винта ось звена вытесняется и ненужный отрезок цепи убирается. Далее цепь пропускается между переключателями скоростей и соединяется с помощью того же инструмента.

Если слетает цепь на детском велосипеде, то в зависимости от конструкции, производятся те же действия, что и со взрослым велосипедом.

Нарушение функционирования трансмиссионного блока на скоростном велосипеде, может угрожать здоровью и жизни его владельца, велосипедист может по инерции вылететь из седла, поэтому нужно не забывать проводить профилактические работы по уходу за цепью, проверять состояние переключателя скоростей и целостность основных деталей

Особенно важно проводить технический осмотр своего средства передвижения перед началом движения, в том случае, если вы совершаете длительные велосипедные прогулки и переезды. Своевременная диагностика вашего велосипеда – гарантия безопасности

READ  Велосипел bmw. cтоит ли брать?

Как заменить приводной трос на переключателях и тормозах

Велосипедный переключатель скоростей – капризная вещь, требует периодической настройки, в частности, регулировки натяжения тросика. Периодически расстраивается и привод тормозной системы. Об этом подскажет слабый ход колодок, плохое срабатывание и снижение эффективности торможения. Несмотря на это, процедура регулировки и установки нового троса простая и доступная в ремонте байка.

Уход за тормозными и трансмиссионными тросиками для велосипеда и рубашками:

Обрезать растрепанные концы только с помощью специальных инструментов: полукруглыми ножницами, зубилом или ножовкой. Раз в сезон требуется смазать троса густым составом. Колпачки должны плотно закрывать их от внешней среды.

Поврежденные или лишние куски рубашек обрезаются с помощью болгарки или точильного камня. После обрезки желательно поправить витки изнутри, чтобы трос не терся о них.

Тросик надо менять на новый в следующих случаях:

  • затруднен ход внутри оплетки;
  • есть разрывы;
  • нити торчат в разные стороны или перегнуты;
  • ржавчина на рубашке или тросике;
  • сломанная или поврежденная рубашка.

Если вдруг возникла необходимость поменять троса на переключатели, ничего страшного. Делается это буквально за пять минут. Ход работы:

  1. Освободить старый тросик от манетки переключателя скоростей.
  2. Вытащить рубашку из крепежных гнезд на раме.
  3. Осмотреть оболочку на повреждения. При отсутствии серьезных дефектов ее можно оставить.
  4. Извлечь металлический трос из рубашки.
  5. Вставить новый тросик в рубашку (или купить их сразу в комплекте, что рекомендуется), закрепить в гнездах и подсоединить к переключателю и манетке.
  6. Обязательно настроить переключатель на работу.

Итак, трансмиссия настроена, теперь самое время обновить тросики тормозов. Для начала отцепляем их от рычага и тормоза. Осматриваем рубашку на повреждения. Как правило, и привод, и оплетка изнашиваются одновременно, но иногда может повезти. При заметных повреждениях и переломах рубашка никак не годна к использованию. Если же вставить в нее новый тросик, толку от него будет ноль: разломы не будут удерживать натяжение.

Извлечь старый тросик: последовательно ослабить регулировочный и крепежный винты. Если рубашка пригодна к дальнейшему использованию, вытаскиваем его из оплетки. Тормозные тросы немного отличаются от типа руля. Поэтому, прежде чем купить его, стоит посмотреть, какой руль на велосипеде – прямой или гнутый.

Если трос был куплен отдельно от оболочки, немного смазываем его. Для комплекта смазка на этапе замены не нужна – внутри итак все нормально

Установка нового троса на раму велосипеда и подключение к тормозу и рукоятке

  1. Надеть на концы рубашки металлические колпачки.
  2. Вставить в крепежные гнезда.
  3. Надеть пыльники по концам и завинтить крепежные винты.
  4. Временно закрутить регулировочные болты.
  5. Выставить оптимальное натяжение: тормоз должен мгновенно реагировать на нажатие ручки.

Вот так просто поставить новый приводной трос на тормозную систему.

Правильная установка переднего переключателя

Начинать настройку переднего переключателя можно только после регулировки заднего переключателя. Установка является начальным этапом регулировки переключателя скоростей

Очень важно сделать это правильно

  • перед тем, как устанавливать переключатель, необходимо провести инспекцию состояния составляющих деталей и при необходимости очистить их от загрязнений и смазать.
  • Далее следует настроить расположение переднего переключателя скоростей. На раме он должен быть расположен вдоль под трубы под седлом.
  • Выставить угол поворота параллельно ведущей звезде на передней кассете трансмиссионного узла.
  • Далее нужно отрегулировать зазор между нижней стороной рамки переключателя и верхней линии зубцов большой шестеренки. Зазор должен быть минимальным.
  • Отрегулировать степень натяжения троса.
  • Расположить цепь близко к внутренней стороне рамки.

Также стоит уделить внимание настройке цепи. Велосипедная цепь — это очень важный элемент, с помощью которого передается импульс с одной звезды на другую и происходит процесс регулировки

Техническое состояние цепи имеет огромное значение для работы всей системы. Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей.

Одним из лучших производителей велосипедных деталей, в том числе и переключателей скоростей, является японская компания Shimano, зарекомендовавшая себя выпуском продукции, в которой японское качество сочетается бюджетной с ценой. Переключатели скоростей, выпущенные компанией Shimano (рис. 3) подходит для любых видов велосипедов. Переключатели скоростей компании Shimano устанавливают, как на обычных велосипедах прогулочного типа, так на горных и трековых велосипедах с коробками передач до 33 скоростей.

Ещё одним признанным лидером на рынке является компания Sram. Продукцию этой фирмы применяют на велосипедах категории сити байк, а также на спортивных велосипедах. Продукция Sram имеет хорошее качество и доступную цену для любителей велоспорта.

Каждый владелец велосипеда, предпочитающий этот вид транспорта остальным, обязан разбираться переключении его скоростей. Считается что чем больше скоростей у велосипеда, тем этот велосипед лучше. Но на самом деле скорость только позволяет повысить качество маневрирования и выжать из возможностей велосипеда максимум, так тогда всё зависит от динамических усилий человека, едущего на велосипеде. Обычные велосипеды имеют по сравнению со скоростными, более простое устройство. С таким велосипедом меньше мороки, но возможности у него также меньше. В трансмиссионном узле таких велосипедов находится всего две звезды: одна большая и одна маленькая. Многоскоростные велосипеды, которые обрели популярность в последнее время, имеют в своих трансмиссионных блоках два комплекта звёзд: передний и задний. Каждая кассета состоит из звезд разной величины. Чтобы правильно переключать передачи, нужно запомнить несколько основных правил:

  • Если ваш велосипед не оснащен планетарной втулкой, переключать скорости на нём нужно только во время движения, иначе существует опасность повредить велосипед.
  • Во время переключения передач не стоит применять значительное динамические усилия, чтобы исключить опасность порыва цветы желательно переключать передачи последовательно, не делая резких рывков.

Разновидности переключателей

Часть трансмиссии, отвечающая за переключение скоростей, нуждается в настройке. Перекидка состоит из крепления к петуху, упора рубашки, направляющих, фиксаторов, винтов регулировки цепи, параллелограмма, ролика натяжителя и лапки. Регулировка заднего переключателя скорости велосипедов зависит от конструкции:

  • внешняя;
  • внутренняя;
  • комбинированная.

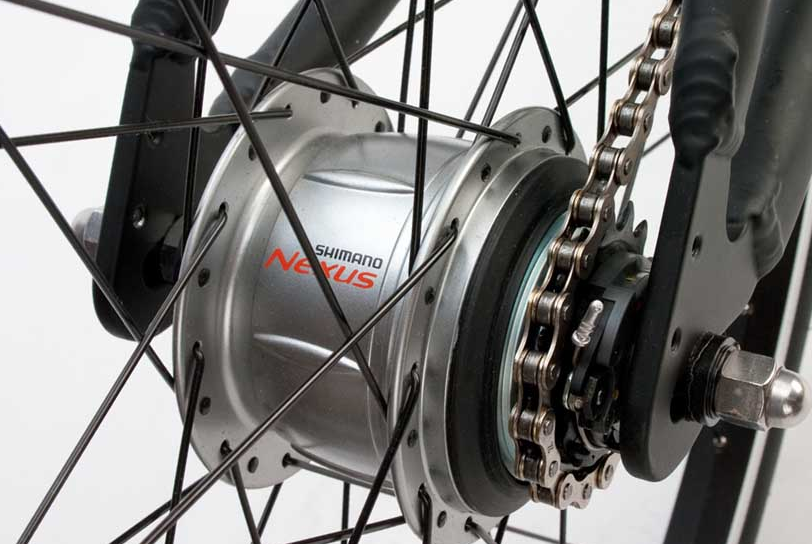

Настройка велосипеда обусловлена механизмом переключения. Внутренний спрятан в задней панели, количество передач варьируется от трех до семи. Выдерживает частую эксплуатацию, работа не зависит от погодных условий, долговечный и надежный. Планетарные втулки позволяют менять скорость, даже не воздействуя на педали.

Внешние переключатели могут быть передними, задними. Они отличаются простотой конструкции, небольшим весом и низкой стоимостью. Позволяют активизировать широкий спектр скоростей. Передачи с таким переключателем имеют отрицательные стороны:

  • подвержены влиянию неблагоприятной среды;
  • легко повреждаются при механическом воздействии;
  • при падении транспорта выходят из строя;
  • нельзя переключить на стоящем транспорте.

Правильное переключение скоростей производят только в движении, а во время процесса снимают с педалей нагрузку. Посторонние звуки, клацанье – повод наладить функционирование переключателей. Идеальную работу обеспечивает исправный трос, недеформированная цепь, звезды.

Внешний заднийВнешний переднийВнутренний

Причины некорректного переключения скоростей

При настройке переключателей многие могут столкнуться с некоторыми сложностями. Для начала немножко теории. Передний переключатель работает не сам по себе. Он работает в совокупности со звёздами системы.

На звёздах есть специальные наплывы, которые предназначены для того, чтобы цепь лучше переключалась. От состояния этих «пинов» напрямую зависит качество переключения. Если они сотрутся или износятся, тогда соответственно переключение будет очень сильно страдать.

Сам передний переключатель состоит из таких компонентов:

  • хомут;
  • пружинка;
  • рамка.
READ  Женский велосипед. какой выбрать?

Рамка бывает разной толщины. Внутренняя ширина зависит от ширины цепи.

Также нужно обратить внимание на люфты

Как исправить дефекты

Петух — это кронштейн, на который крепится переключатель. Это заведомо слабое звено, потому что при ударе переключателя о землю повредиться именно этот компонент, а рама останется целой, что намного важнее.

Кстати, есть переключатели, которые крепятся на ось втулки. Механическая прочность системы выше, но это применяется только на экстремальном оборудовании.

Титановые рамы изготавливают с несъемными петухами, так как материал сам по себе прочный. Интересно, что на английском это звучит как Derailleur hangar. У нас же закрепилось название петух из-за гребешка на конце.

Съёмные петухи устанавливаются на карбоновые и алюминиевые рамы. Этот компонент отливается из алюминиевого сплава с большим содержанием углерода. Прочность невелика.

Если петух погнулся, то лучше его не выпрямлять. Он всё равно треснет.

Геометрия у петухов разная. Будьте внимательны перед покупкой. В велопоходы участники берут с собой запасные петухи. И обычно одного на два велосипеда хватает. Ломаются они не так уж часто.

Кстати, если петух всё-таки сломался, а кататься хочется, тогда можно сделать синглспид:

  • Для этого возьмём выжимку.
  • Выпресовываем один из пинов. Это не должен быть соединительный пин. Он толще остальных. Вы должны выпресовывать пин таким образом, чтобы он не выпал, а остался в звене. Лучше всего раскручивать не до конца и проверять насколько пин вышел.
  • Теперь укорачиваем цепь до нужного размера. Заднее колесо лучше заранее продвинуть вперёд. Отмеряем, выжимаем полностью излишки звеньев. Кстати, точно так же заменяется старая цепь на новую.
  • Устанавливаем цепь в выжимку обратной стороной. Жмём до тех пор, пока пин не щёлкнет. Этот щелчок можно пропустить. Будьте внимательны, иначе пин пройдёт дальше, чем нужно.
  • Гораздо удобнее воспользоваться соединительным пином, длинный стержень которого фиксируется в звеньях, а излишки удаляются пассатижами.
  • Теперь отодвигаем колесо, таким образом, цепь немного натянется.

Синглспид — велосипед с одно передачей. На нём можно добраться до ближайшего веломагазина, чтобы поставить новый петух.

Настроить велосипедные переключатели очень просто. Для этого не нужно обладать специальными навыками и знаниями. Следуйте инструкции, и у вас все получится!

Что делать если не получается настроить задний переключатель скоростей велосипеда

Существует несколько методов решения этого вопроса. Но если стандартная инструкция настройки не сработала, для настраивания заднего переключателя скоростей нужно:

  • демонтировать цепь, снять тросик;
  • перевести переключатель в положение цепи на наименьшую звезду;
  • использовать регулировочные болты (так можно натянуть трос);
  • установить регулирующие болт Н в крайнее положение;
  • переместить деталь под названием параллелограмм к большой звезде и отрегулировать положение болта L.

Регулятор фиксируется болтами. Его необходимо выставить в крайнее положение. После чего, цепь необходимо сместить в таком порядке: передняя кассета – самая большая по диаметру звезда, задняя наоборот – наименьшая.

Причины плохого переключения передач

Тросики и рубашки

Самая распространенная причина плохого переключения, особенно у велосипедистов без опыта, у некоторых любителей велосипеда они находятся в ужасном состоянии. Осмотрите участки тросиков, не скрытых рубашкой и пощелкайте манетками, чтобы оголилась скрытая часть. На тросах не должно быть задиров или торчащих нитей. Если они есть, то тросы и может рубашки надо сразу менять.

Чтобы осмотреть трос полностью, надо разжать плоскогубцами алюминиевый колпачок, предохраняющий трос от распушения и открутить болт, который крепит трос к заднему переключателю. Освободите рубашку из упоров и аккуратно снимите ее с троса. Второй конец троса можно оставить в гнезде в манетки. Когда трос полностью оголен, осмотрите его еще раз на предмет задиров нитей и потертостей. Протрите его тряпкой с WD-40.

Если рубашки в порядке, то их можно использовать дальше. Чтобы прочистить их от грязи, которая там скопилась, залейте в них WD-40, и поводите там тросом.

Надо знать, что тросы и рубашки не смазывают, особенно густыми смазками, иначе через некоторое время в рубашках образуется смесь из смазки и грязи. Можно брызнуть легкой смазкой в виде спрея, но он быстро улетучится и толку будет мало. Есть тросики с покрытием из тефлона, они скользят лучше, стоят дорого и тефлон в местах трения стирается быстро.

Погнутый петух

Бывает так, что при идеально настроенном заднем переключатели, скорости переключаются нечетко, даже при хорошем состоянии тросиков и рубашек. Причиной может быть погнутый петух при неаккуратной транспортировке велосипеда или от удара. Если вы проделали все процедуры регулировки и все равно не смогли добиться четкого переключения, осмотрите петух. Если он кривой, то его надо выравнивать, но не перестарайтесь, так как алюминий дает микротрещины. Есть много способов его выровнять, но это уже в другой статье.

Люфт заднего переключателя скоростей

Осмотрите задний переключатель и там, где входит трос подвигайте его рукой от себя-от на себя. В идеальном варианте люфт должен вообще отсутствовать, но если он небольшой, то ничего страшного, особенно на недорогих группах компонентов трансмиссии. При эксплуатации этот люфт постепенно увеличивается, и при переключении происходят задержка перехода на другую звезду, нечеткость и т. д. Очень точная настройка может исключить влияние люфта, ну а если он слишком большой, тогда надо менять переключатель.

Как правило причиной плохого переключения передач является комплекс тех проблем, что описаны выше. Все вместе по чуть чуть они дают негативный результат, просто необходимо регулярно ухаживать за велосипедом.

Предназначение тросиков и оплёток

Трос для переключения скоростей на велосипеде является соединительной нитью между манеткой и переключателем. Он представляет собой очень прочную металлическую прямую нить. Задача этого кабеля — принять все усилия и передать их на механизм, благодаря чему приходит в действие переключатель передач. В зависимости от того, какая передача выбрана — нажатием на рычажок натяжение тросика становится сильнее или слабее. При оптимальном натяжении троса переключатель находится в рабочем состоянии.

С помощью оплётки тросиков (рубашки) передаётся усилие на механизм в заднее перо. Оплётка также предохраняет кабель от механических повреждений. Представляет собой скрученную проволоку из металла, сверху обычно покрытую полимером. В концах располагаются наконечники, из которых появляется участок троса для регулировок.

Тросик — это множество тонких нитей из стали, которые переплетены между собой и вместе формируются в надёжное, стойкое к повреждениям, металлическое волокно. Со временем нити могут изнашиваться и прочность некоторых из них снижается, таким образом, появляются повреждённые участки с разрывами, перегибами и вылезанием отдельных проволок. Поэтому волокно покрывается слоем полимера или нержавеющей стали, это улучшает износостойкость и значительно продлевает срок службы тросика.

Кроме механических воздействий, на износ тросика также оказывают влияние внешние факторы — влага, грязь, пыль. Для того чтоб защитить металл от внешних воздействий, используются смазки, такие как тефлон — одна из наиболее прочных и выносливых.

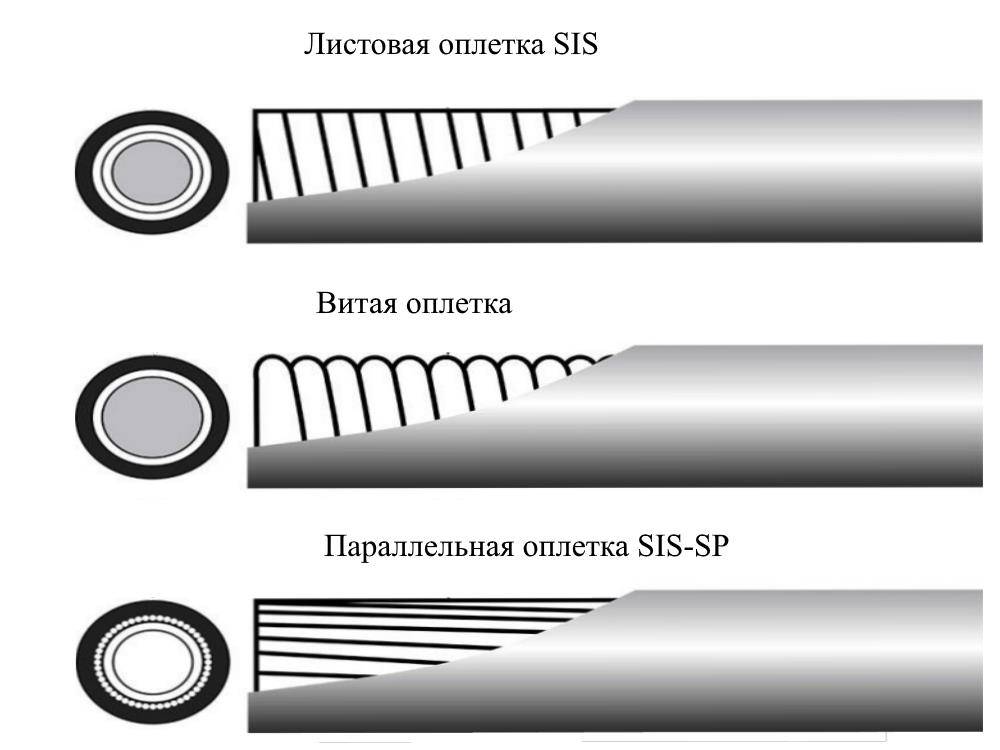

Виды оплеток

Оплётки на рынке представлены в трёх видах: витого типа, тип SIS и усовершенствованный тип SIS-SP.

Витой тип рубашки представляет собой пружину из металлической проволоки, покрытую пластиком с верхней стороны. Внутри металлические пружины обрабатывают смазкой, чтоб трос меньше тёрся о рубашку. Тросики с такой рубашкой наиболее бюджетные и на сегодняшний день практически не выпускаются.

Рубашка типа SIS по типу похожа с витой, но материал, из которого скручивается пружина, более прочный — листы металла. Внутри также используется более стойкий и чистый материал — тефлон. Это наиболее встречающийся тип оплёток на сегодня.

Оплётка SIS-SP — параллельно сплетённая. Нити сдерживаются с помощью полимерной прослойки. Длина этой оплётки, в отличие от предыдущих, не изменяется, при этом регулируется натяжение тросика. Это обеспечивает более точную работу манеток. Внутри обрабатываются силиконом.

Регулировка переключателя скоростей

Настройка переднего переключателя достаточно проста.

READ  Сигнализация на велосипед: модели с GPS, брелком и пультом

Однако есть свои особенности:

  • Сначала необходимо отрегулировать положение переднего переключателя относительно рамки. Вам нужно немного ослабить так называемый регулировочный винт и установите рамку в горизонтальной плоскости. Эта рамка должна быть параллельно цепи.
  • Следующий шаг — установка необходимой высоты переднего переключателя. Рекомендуется устанавливать зазор между грани рамки и зубьями не более 2 мм. Этот показатель во многом отвечает за качество переключения скоростей.
  • Разместив рамку переднего переключателя правильно в обеих плоскостях, зафиксируйте винт.
  • После этого, нужно установить цепь на самую большую звезду сзади и самую меленькую спереди.
  • При помощи винта необходимо освободить трос. Крутите до упора, а затем выкрутите на один оборот так называемый регулировочный барабан.
  • Теперь нужно установить рамку в такое положение относительно цепи, чтобы внутренняя сторона рамки была удалена на 1–2 мм.
  • Слегка натяните трос и зафиксируйте винт.
  • Теперь большую звезду системы необходимо установить цепь.
  • Для регулировки используйте специальный винт H.
  • Проверьте качество настройки.

Задний переключатель

Вам понадобится шестигранник и отвёртка. Перекинем цепь на самую большую звёздочку спереди. Сзади цепь накидываем на самую маленькую звезду. Делается это при помощи переключателя скоростей, даже если настройки сбиты.

Трос на переключателе фиксируется винтам, который нужно максимально ослабить. На монетки есть «барабанчик». Его нужно закрутить до упора. А затем отвернуть на несколько оборотов. Вращение подтягивает или опускает трос. Таким образом, совершаются микрорегулировки переключателя. Но сейчас мы нечего нерегулируем, а создаём нужный диапазон для будущих настроек.

Находим винт H на переключателе. Он должен быть подписан. Вращением этого винта регулируется положение роликов натяжителя переключателя относительно маленькой звёздочки.

Ваша задача сопоставить ролик натяжителя чётко напротив маленькой звёздочки.

Теперь подтяните трос и зафиксируйте винт. Очень сильно тянуть необязательно. Нужно чтобы трос просто расправился и был упругим. А вот зафиксировать лучше, как следует.

Теперь перекидываем цепь на самую большую звезду сзади. Пока передачи могут переключаться неправильно, потому что настройки полностью не окончены. Не стоит пугаться.

Спереди цепь должна быть на самой маленькой звезде. И последовательность действий повторяется. Только в это раз нужно настроить положение роликов натяжителя относительно большой звёздочки с помощью винта L. Его ход может быть менее заметным, так что будьте внимательны.

Теперь проверьте качество настроек. Может быть, нечёткость. Чтобы её устранить нужно сделать несколько щелчков барабанчиком. Теперь проверим ещё раз те же положения, где были нечёткости.

И также нужно проверить велосипед на ходу. А нечёткости скорректировать щелчками барабана. Практика вам поможет.

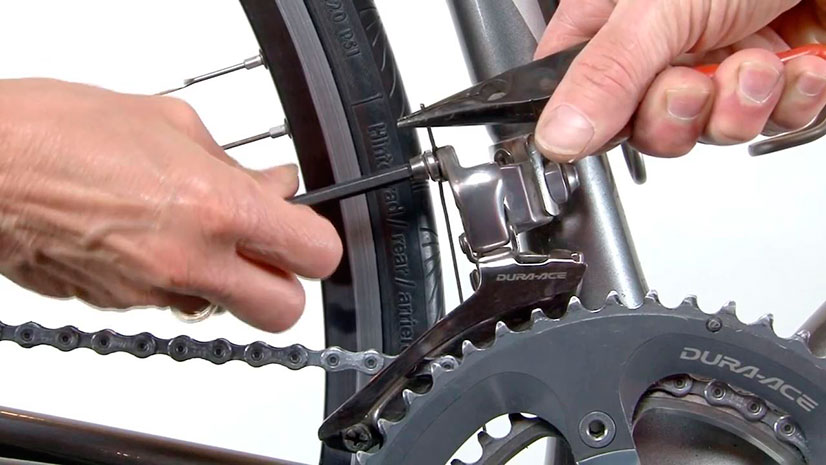

Передний переключатель

Для настройки вам потребуется шестигранник и крестовая отвёртка.

  • Ставим цепь на большую звезду сзади. На маленькую спереди.
  • Ослабляем крепёжный винт. Положение рамки регулируется винтом с маркировкой LOW. Наша задача установить зазор между цепью и левой стенкой рамки примерно в 0,5 мм.
  • Теперь фиксируем тросик. Сильно натягивать не нужно. Переключаемся на меленькую звезду сзади и на большую спереди. Могут быть перебои. Пока это нормально.
  • При помощи винта устанавливаем зазор меду цепью и правой стороной рамки переключателя в 0,5 мм.
  • Проверяем качество настройки. Если цепь перекидывается с натягом, тогда проведите микронастройки. Сделайте не более 1–2 оборотов, чтобы не сбить настройки. Готово.

Какие тросики и рубашки используются на современных велосипедах

Тросики для велосипеда изготавливаются из большого количества тонких стальных проволочек. Равномерно переплетаясь между собой, они образуют износостойкое и прочное металлическое волокно.

С течением времени прочность каждой нити неравномерно уменьшается, в результате чего возникают «слабые участки», где возможен их разрыв, а также вылезание и перегиб. Для улучшения стойкости к механическим воздействиям (и продления срока службы) накладывается слой полимера. Продвинутый и долговечный вариант – использование нержавеющей стали.

При активной эксплуатации трос не только испытывает механические воздействия. Кроме этого, внутрь оплетки на него может попасть грязь или пыль. Для защиты металла применяют специальные смазочные составы. Широко распространен самый прочный и выносливый тефлон.

Рубашка также представлена в нескольких вариантах. Существует три типа тросовых оплеток:

  • витая,
  • оплетка SIS,
  • модернизированный SIS-SP.

Витая оплетка – металлическая проволока, скрученная в пружину. Сверху металл покрыт слоем пластика. Внутренняя поверхность металлических пружин смазывается для уменьшения трения троса об оплетку. Цена тросиков с этой оплеткой самая низкая в ряду, правда, она порядком ушла в прошлое, и найти ее в продаже все сложнее.

SIS – по сути, такая же спиралевидная оплетка. Ее отличие от витой рубашки в том, что вместо тонкой проволоки в пружину скручены листы металла. Вместо обычной смазки внутрь наносится «долгоиграющий» и более чистый тефлон. В настоящее время именно этот тип оплеток стал использоваться на тросах переключения передач и тормозов.

SIS-SP – параллельная оплетка, нити которой сдержаны полимерным слоем. В отличие от пружинной, эта рубашка не изменяет длины, балансируя при этом натяжение самого тросика. Благодаря этому и тормоза, и манетки работают более точно. Внутренняя полость рубашек SIS-SP смазывается силиконовой смазкой.

На сжимаемой рубашке подтянуть трос намного проще, чем на параллельно-сплетенной.

Регулировка заднего переключателя скоростей на велосипеде

После того как мы исключили все 5 возможных проблем с задним переключателем можем приступить к его настройке. Я взял велосипед с задним переключателем shimano и поделил всю настройку на 8 этапов:

1. На манетке скидываем на самую большую скорость (которая соответсвует самой маленькой звезде на блоке ведомых звезд). Крутим педали, чтобы цепь оказалась на маленькой звезде. (теперь вы понимаете почему так удобно работать со стойкой)

2. Ослабляем шестигранник или болт, который держит тросик.

3. Закручиваем до упора, а потом возвращаем на один виток назад все регулировочные барашки натяжения троса, которые находятся на переключателе и на манетке (иногда на велосипедах регулировочный винт один, чаще всего он находится на переключателе, реже на манетке).

4. Натягиваем рукой тросик (изо всех сил тянуть не нужно, главное чтобы он не провисал и был натянут по всей своей длине) и закручиваем держащий тросик болт.

5. Совмещаем центр роликов лапки переключателя с центром самой маленькой звезды на велосипеде. Некоторые для прохождения этапов 5 и 6 снимают цепь для более точной настройки. Я в этом необходимости не вижу, можно не снимать, особенно если у вас переключатель не самого топового уровня, типа шимано tourney, acera или alivio.

Крутим винт «H» отверткой до тех пор, пока центры роликов на лапке переклюка и маленькой звезды не совпадут и переходим к следующему этапу.

6. Переключаем на манетке на самую маленькую скорость (цифра 1), которая соответствует самой большой ведомой звезде. Крутим педали, чтобы цепь перешла на крайнюю звезду. И также совмещаем центр роликов лапки с центром самой большой звезды. Все это совмещение происходит с помощью винта «L».

7. Скидываем опять на самую большую скорость. Не забываем крутить педали Цепь должна оказаться на самой маленькой звезде. Далее переключаем на одну скорость и крутим педали, если цепь не перескакивает или перескакивает не сразу значит вам нужно немного выкрутить регулировочный винт, который регулирует натяжение троса (получается мы натягиваем трос).

Далее опять проверяем и переключаем с самой большой скорости на одну ступень ниже (если 8 скоростная кассета, то с 8 на 7 скорость), если переключение произошло сразу, поздравляю вы настроили переключатель! Можете проверить, оставшиеся скорости также легко и четко будут переключаться как вверх так и в низ!

8. Настраиваем расстояние от самой большой звезды до ролика переключателя. Это расстояние должно быть около 4 мм, если расстояние будет больше четкость переключения будет снижена. За регулировку этого зазора отвечает регулировочный винт на переключателе. Выкручивая винт расстояние уменьшается, вкручиваем увеличивается. настройка производится на самой большой звезде соответствует цифре 1 на вашей манетке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
