Велосипед с мотором своими руками

Как из бензопилы сделать мопед?

Мечтой юности большинства наших сограждан был и остается мопед. Он развивает более высокую скорость и имеет строение, совершеннее выше описанного мотовелосипеда. Купить готовый мопед – удовольствие не из дешевых. Мы же расскажем, как сделать его из подручных материалов.

Для этого понадобятся:

  • мотор от исправной мощной пилы (в нашем варианте – это модель «Дружбы»);
  • 2 колеса от старого велосипеда;
  • труба с диаметром 2 см ( металлическая);
  • тросик;
  • велосипедные звездочки; а так же вилки;
  • старые запчасти от мотоцикла – готовый топливный бак, фара, при желании и сиденье, хотя и его можно сделать своими руками;
  • рулевая часть;
  • рычаг газа.

  • варим раму, к которой подсоединяем колеса от велосипеда, вилки, а так же бензобак и фонарь;
  • приспосабливаем мотор – композиция установки будет зависеть от конфигурации рамы;

  • прикручиваем бензобак и аккумулятор;
  • проверяем, чтобы вновь установленные элементы не болтались;
  • изготавливаем цепную передачу – она позволит колесам принимать крутящий момент мотора и двигаться. Можно взять ремень вместо цепного шкива. Но нельзя забывать, что и износ его будет заметно выше;
  • налаживаем систему зажигания – соединяем с ним аккумулятор и рычаг тормоза;
  • прилаживаем выхлопную трубу.

Процесс сборки завершен: можно приступить к тестированию мопеда.

Как сделать электро-велосипед

Если морочиться с бензиновым мотором нет желания, есть иной вариант – поставить электродвигатель. Его можно купить или установить с другого прибора. Первый вариант для создания электро-мопедов предпочтительней, так как в двигателях уже предусмотрена необходимая мощность.

Варианты установки электропривода на велосипед – мотор-колесо и самостоятельный движок на цепной или ременной передаче.

Мотор-колесо отличается от обычного наличием приводного механизма в центральной части. С помощью проводов оно подключается к блоку управления. Весомое преимущество – это возможность сделать велосипед переднеприводным, не внося изменений в классическую трансмиссию. А при желании можно вообще поставить два мотор-колеса. Установить достаточно просто при условии, что сам велосипед позволяет это сделать. Однако к мопеду байк с такими колесами можно отнести с большой натяжкой.

Совсем другое дело – электрический мопед, то есть аналог рассмотренного выше. Конечно, здесь не нужна будет выхлопная труба – это плюс как в плане надежности, так и общего веса.

Собирать двигатель с нуля в домашних условиях будет проблематично, поэтому рассмотрим, как поставить готовый вал-мотор.

Ход работы:

  1. Установить на ось каретки новую звездочку и шкив ременной передачи.
  2. К подседельной трубе крепится вал с ведущим шкивом.
  3. Шкивы соединяются ремнем.
  4. Через провода вал подключается к источнику питания.
  5. От аккумулятора протянуть провода к выключателю на руле.

Место расположения аккумулятора – на нижней передней трубе рамы или багажнике. Схема работы электродвигателя:

  1. При включении электродвигателя вращающийся валик зацепляется за покрышку заднего колеса, подталкивая его.
  2. Через шкивы и переднюю звездочку передается крутящий момент на трансмиссию.
  3. Переключение передачи вызывает изменение крутящего момента на выходе. При этом скорость вращения валика сохраняется постоянной.

Велосипед с электроприводом своими руками:

Дополнительно можно подсоединить второй вал к переднему колесу, связав его с ведомым шкивом основной передачи.

Двигатель позволяет быстрее достичь оптимальной скорости и дольше удерживать ее. Мопед на велосипедной основе – это бюджетный вариант стать обладателем более быстрого и мощного транспортного средства. Перевоплощение велосипеда в мопед в большинстве случаев не вносит в конструкцию необратимых изменений, поэтому есть возможность вернуть все на места.

Соединение отдельных частей с рамой

Для создания мотовелосипеда можно использовать любой велосипед: старый, ржавый, складной. Мотовелосипед требует от основы только прочной рамы. Если таковой нет в наличии, ее можно изготовить самостоятельно. Для этого понадобится несколько кусков металлической трубы.

Крепится мотор к раме в месте соединения нижней и подседельной трубы. Это наиболее оптимальный, но не единственный вариант. Иногда можно увидеть закрепленный на багажнике мотор. Главное, чтобы крепление было надежным. Во время работы будет ощущаться вибрация, за счет которой мотор может упасть, если будет плохо закреплен. Для крепления рекомендуют использовать металлические хомуты. Набор для мотовелосипеда может включать специальные перфорированные крепления. Но их использование вовсе не обязательно.

Кроме двигателя к раме необходимо закрепить аккумулятор и емкость для топлива.

Вариант 1: как быстро собрать мопед с бензиновым двигателем

Перед тем, как приступить к созданию нового мопеда из велосипеда, необходимы:

  • велосипед;
  • бензиновый мотор и бензобак;
  • аккумулятор;
  • шкивы или шестерни;
  • передаточный ремень или цепь;
  • трос привода;
  • крепежные хомуты.

Рабочий агрегат мотора, бензобак и аккумулятор надежно закрепляются на раме с помощью крепежных хомутов. Удобное расположение:

  • на верхней трубе – аккумулятор;
  • стык нижней передней и подседельной труб – двигатель;
  • рядом с мотором – бензиновый бачок.

На следующем этапе нужно сделать шкивы – специальные передаточные узлы, через которые усилие двигателя будет передаваться на заднее колесо. Исходным материалом шкивов могут послужить небольшие колесики с внешними барьерами, размером с компакт-диск. Обязательные условия – прочность материала и надежное закрепление.

Установка шкивов своими руками на велосипед:

  1. Переднее передаточное колесо крепится к валу мотора.
  2. На втулку заднего колеса велосипеда крепится второй шкив.
  3. На шкивы одевается ремень. Сила натяжения примерно такая же, как у цепи. Ремень должен прочно держаться на колесах, от этого зависит, как точно двигатель будет передавать усилие на колесо.
READ  Велосипед-фикс: скорость и простота

Если вместо ременной передачи используется цепная, то вместо шкивов на мотор и колесо ставятся шестерни.

Итак, трансмиссия готова, теперь переходим к подключению двигателя:

  1. Рабочий корпус мотора соединяется с аккумулятором.
  2. Собрать механизм «зажигания»: на руле закрепляется обычная тормозная ручка, далее через тросик она соединяется с корпусом движка.
  3. Натяжение выставить так, чтобы через ручку мотор свободно заводился.

Вариант 2: собираем мопед с бензомотором

Это продвинутый способ, а результат больше напоминает настоящий мопед. Чтобы сделать его, нам понадобится:

  • бензиновый мотор;
  • мопедные запчасти: колеса, амортизаторы, выхлопная труба, тормоза;
  • проверенная вело-рама;
  • инструменты.

Поскольку здесь мы собираемся уже получить настоящий мопед, то рама должна обладать повышенной прочностью и весом. Также у мопедов конструкция рамы слегка отличается, из-за чего, возможно, придется немного ее переделать.

На раму надеваются колеса от мопеда. Понадобится изменить конструкцию вилки, так как ширина колес окажется шире расстояния между дропаутами. По возможности установить амортизаторы на вилку.

Силовой агрегат мопеда тщательно перебрать и заменить все неисправные детали. Двигательная установка потребует отдельного места, для этого неплохим вариантом будет приваренная металлическая площадка внизу рамы. Движок и топливный бак закрепляются на площадке с помощью металлических креплений. Аккумулятор лучше расположить поближе к рулевой. К нижней части движка подсоединяется выхлопная труба. Трубу надо крепко закрепить на раме, чтобы она не болталась во время движения.

Трансмиссия. Далее необходимо будет сделать систему передачи крутящего момента двигателя:

  1. Убрать педали и переднюю звезду с велосипедной рамы.
  2. На заднее колесо от мопеда и вал двигателя установить звездочки. Звезда на колесе большего диаметра.
  3. Надеть заднее колесо на раму.
  4. С помощью цепи соединить звезды.

Подключение двигателя. Сцепление и дроссельная заслонка соединяются с рычагом зажигания через приводные тросы. Натяжение подбирается так, чтобы двигатель сразу мог завестись и начать раскручивание колеса.

Тормоза. Если для велосипеда может быть достаточно только одного тормоза (допустим, переднего), то здесь лучше перестраховаться и установить их на оба колеса. Задний можно использовать как основной, а передний в качестве вспомогательного, для корректировки скорости.

В общем, самодельный мопед на базе велосипеда будет выглядеть так:

Поскольку оснащенный двигателем транспорт движется быстрее обычного велосипеда (для этого и задумывается переделка), в целях безопасности необходимо поставить на него световые приборы. Личные элементы защиты – шлем, наколенники и специальная обувь.

Самодельный велосипед с мотором — Велобаджо

Если вы загорелись желанием сделать велосипед с мотором своими руками, то готовьтесь к тому, что вам придется немного потрудиться. В этой статье расскажем, как установить мотор колесо на велосипед и как сделать велосипед с мотором от бензопилы своими.

  • Велосипед с мотором своими руками: установка мотор колеса
  • Велосипед с мотором от бензопилы своими руками

Самым простым и доступным способом сделать велосипед с мотором своими руками является установка мотор колеса. Подключение мотор колеса — это не такая простая задача, как может подумать человек, никогда с этим не сталкивавшийся. Самой трудной частью данного процесса является подключение электрики.

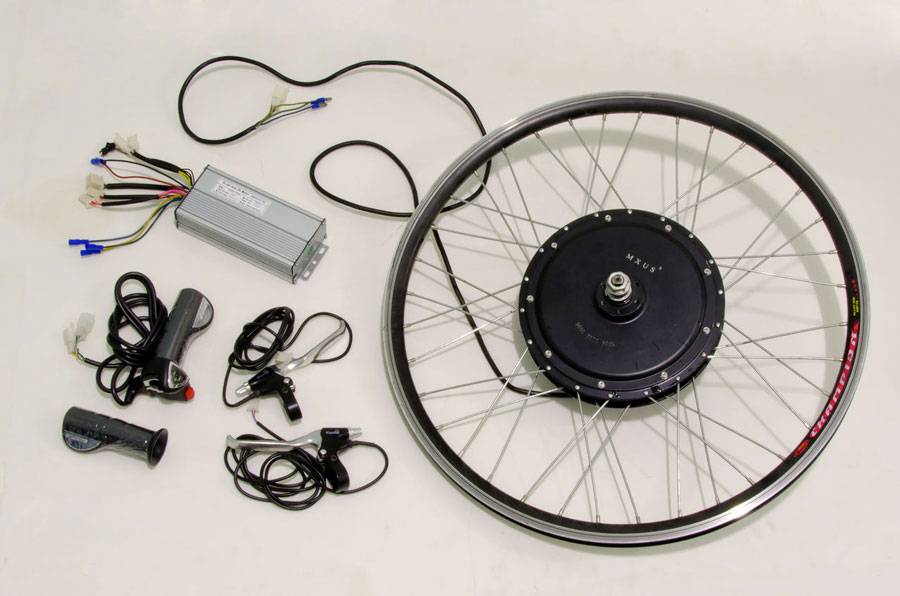

Купив мотор-колесо, вы становитесь так же обладателем контроллера, системы Pas, ручки «газа», зарядного устройства и ручки тормоза, которые идут в комплекте.

Поскольку работать мотор-колесо заставляет переменный ток, необходимость контроллера обусловлена потребностью преобразовать постоянный ток от АКБ в переменный.

На специальных тормозных ручках расположен микровыключатель, созданный для того, чтобы отсекать ток питания от мотора в момент торможения.

Для собственноручной установки мотор колеса, понадобится выполнить следующие действия:

  • Первым делом, нужно поставить велосипед колесами кверху, и провести демонтаж старого заднего колеса. На место старого колеса нужно будет установить новое колесо с электромотором. Мотор-колесо устанавливается так, чтобы пучок силовых проводов находился слева, по направлению движения велосипеда. Если это требование не будет учтено, то мотор-колесо просто будет крутиться в другом направлении.
  • После закрепления мотор колеса, потребуется закрепить батареи на велосипедную раму и подключить контроллер. Подключая контролер, очень важным моментом является его дополнительная изоляция. Можно, к примеру, защитить прибор целлофановым пакетом.
  • Далее ведется подключение остального оборудования. Не стоит забывать, что всю электронику нужно подключать к АКБ через плавкий предохранитель на 20А, он не даст системе сгореть, если случится короткое замыкание. Подробную схему по монтажу и подключению вы найдете в комплекте поставки мотор колеса.

Велосипед с мотором от бензопилы своими руками

Со временем, многим велолюбителям надоедает просто крутить педали, и их инженерный талант и фантазия толкают их на такой шаг, как установка двигателя на велосипед. В качестве «донора» для мотора отлично подойдет бензопила. Но вот, как собрать велосипед с мотором от бензопилы своими руками? В этом и попробуем разобраться.

Возьмем двигатель от бензопилы, мощность которого равна 1,5 л.с. Многие усомнятся, что мотор такой мощности сдвинет с места велосипед со 100-килограмовым велосипедистом, но, поверьте, не стоит беспокоиться: велосипед будет без труда разгоняться и набирать скорость 30–35 км/час.

Ради справедливости, нужно сказать, что разгон быстрым не назовешь, но езде это не мешает. Что хорошо, так это то, что с таким мотором вы почти не будете чувствовать запах бензина, что делает возможным такую опцию, как хранение дома.

Естественно, во время езды раздается треск, как от обычной бензопилы, что означает, что двигаться вы будете с довольно громким звуком.

Крепление втулки, к которой осуществляется натяжение ремня от двигателя, выполняется специальными шайбочками и винтиками. Существуют втулки различных диаметров для разных колес: от самых маленьких до просто огромных, под 28-дюймовые колеса.

Внутри у данных втулок прорезиненная поверхность. Исходя из сказанного ранее, не сложно догадаться, что приводной ремень нужно подбирать, учитывая диаметр втулки и диаметр колеса. Важным моментом является и то, что втулка должна быть закреплена ровно, исключая любые перекосы.

Рычаг «газ». Его управление производится при помощи тросика, регулирующего угол, на который отклонится заслонка в карбюраторе двигателя. Данный рычаг похож на тормозной от велосипеда, это значит, что газовать вы будете, не поворачивая ручку, как в мопеде, а нажимая на рычаг, как в бензопиле.

READ  Как заклеить камеру

Подытожим результат, который вы должны получить: великолепный мотовелосипед по низкой цене. Очень шустрый и приносящий море удовольствия. Хотя, в подобном варианте есть и свои минусы: из-за шума, каждая собака в дачном поселке считает вас личным врагом, пытаясь вас догнать и укусить!

http://2kolesa.com.ua/kak-sdelat-velosiped-s-motorom-svoimi-rukami/

Зачем они нужны

Для начала – зачем вообще устанавливать двигатель?

  • Первое – это, конечно, скорость. С хорошим двигателем велосипед может развивать скорость в 40-50 км/ч без участия велосипедиста. Это интересно и при прогулке в выходной день, и в дороге с работы и на работу, когда надо добраться быстро, недорого, а ещё, желательно, и не потным. Некоторые даже специально едут на работу с помощью велосипедного двигателя, а возвращаются домой, крутя педали в своё удовольствие.
  • Второе – это экономия сил. Далеко не все используют велосипед как тренажёр экстремальной выносливости. Хочется и просто покататься в своё удовольствие, а иной раз это не так просто сделать, когда ландшафт состоит из перепадов, буераков и холмов с затяжными подъёмами. Чтобы скомпенсировать недружелюбную к плохой спортивной подготовке среду, очень приятно использовать двигатель.
  • Третье – вполне условное – это страсть современных райдеров к прогрессу и уникальности. Давно прошли описанные в начале статьи времена самодельных мопедов в каждом дворе, и иметь моторизированный байк, да ещё и собранный своими руками – это очень и очень круто.

Фрикционная передача

Эта разновидность электропривода, хотя и встречается в продаже, но не пользуется особой популярностью. Принцип ее – немудреный. Двигатель устанавливается прямо у ведущего колеса, передача крутящего момента происходит непосредственно с вала статора на покрышку. Казалось бы – все просто и очевидно. Но то, что, может быть, применимо для детских электрических машинок и велосипедов, малопригодно в реальном использовании транспорта.

Посудите сами:

  • Нет никаких передаточных звеньев, то есть исключается возможность увеличения угловой скорости колеса за счет использования редукторов;
  • Крайне низкий КПД;
  • Даже незначительное падение давления в камере колеса резко уменьшит эффективность такого привода.
  • Постоянное трение между фрикционом двигателя и протектором покрышки резко снижает ее долговечность.
  • В условиях сырой погоды, грязной дороги, мороза коэффициент трения существенно уменьшится, фрикцион будет пробуксовывать, что снизит и без того невысокую энергоотдачу привода.

Единственным плюсом этой системы является простота ее установки, которая не потребует каких-либо глубоких переделок велосипеда.

Нет, если планировать переделку с реальными повышениями эксплуатационных качеств велосипеда, от подобной схемы лучше сразу отказаться.

Как из триммера сделать мотовелосипед своими руками?

Сделать мотовелосипед своими руками из бензокосы не так уж сложно, как может показаться на первый взгляд. Для начала определите, какой мощности двигатель на триммере. Он должен быть мощностью не менее 2 лошадиных сил. В противном случае будущий агрегат не сможет проехать большое расстояние, а то и вовсе не двинется с места.

Следующий этап – конструирование привода. Для этого нужно будет сделать ведущий шкив (прикрепленный на мотор), ведомый шкив и специальную раму для двигателя. Ремень, передающий вращательный момент, рекомендуется подбирать в конце сборки, исходя из размеров всей конструкции.

Установить двигатель от триммера на велосипед можно изготовив специальную небольшую раму из подручных металлических обрезков. Второй момент – крепление этой конструкции к велосипеду. Оно должно быть надежным и одновременно удобным в плане технического обслуживания. Данная подвеска должна надежно крепится, быть устойчивой к вибрации и, желательно, быстро и легко отсоединятся.

Есть два варианта крепления:

  • крепление болтами;
  • крепление сваркой.

Каждый способ имеет свои плюсы и недостатки. Учтите все особенности своей техники и условий ее эксплуатации, и отталкивайтесь от этих данных, выбирая вариант крепления.

Дополнительно не забудьте прикрепить такие детали, как небольшой бак для топлива, выхлопная труба. Не лишней также будет установка дополнительного тормоза, поскольку велосипед с двигателем от триммера будет намного быстрее и мощнее обычного.

Предлагаем Вам также ознакомиться с видео, на котором показано процесс конструирования мотовелосипеда из триммера:

Что нужно, чтобы сделать мопед из бензопилы и велика?

В большинстве своем, преобразование велосипеда в мопед своими руками путем прикрепления к нему мотора от бензопилы не требует особенных навыков слесаря или инженера. Если вы новичок в этом деле, то вам помогут многочисленные чертежи мопеда из бензопилы, а также обучающие видео обзоры. Также, не у каждого мужчины в гараже найдется все необходимое для того, чтобы сделать своими руками мотовелосипед из бензопилы. Поэтому перед сборкой рекомендуется изучить список нужных деталей, крепежей и запчастей и купить недостающие элементы.


Мопед

В магазинах специальных товаров вы можете найти целые комплекты, в состав которых входит уже готовый к установке двигатель, крепежи и другие детали, которые необходимы для трансформации велосипеда в мопед. Данный набор существенно облегчит процесс сборки мотоцикла, поскольку отпадает необходимость подбирать двигатель, подходящей мощности, крепежи, аккумулятор, передаточный ремень, трос и т.д.

Инструкция по сборке и чертежи самодельного мопеда

Во-первых, мы сперва разберем наиболее простой и доступный вариант того, как сделать мопед из бензопилы с фотографии выше. При сборке часто возникает вопрос, как поставить мотор от бензопилы на велосипед

Важно, чтобы он был надежно прикреплен и не двигался во время езды. Для данного вида самодельного мотоцикла нужно закрепить хомутами следующие детали на определенных местах:

READ  Выбор седла. анатомия. формы и другие различия

  • аккумулятор устанавливается на верхней трубе;
  • сам веломотор из бензопилы крепится на пересечении нижней передней и подседельной труб;
  • бак для заправки топливом — около двигателя.

Следующим шагом переделки будет создание и установка шкивов на велосипед. Они нужны для того, чтобы работа двигателя провоцировала вращение заднего колеса. Как правило, для шкивов используют колеса с внешним барьером, размер которых примерно как компакт-диски.


Мопед своими руками

При подборе колесиков берите во внимание прочность и надежность как самого материала, так и креплений. Для установки шкивов переднее колесо крепится к валу мотора, а второй шкив — на втулку заднего колеса

Далее вам нужно надеть ремень на шкивы. Иногда вместо ремня мужчины используют цепь. В этом случае шкивы заменяются цепью, а принцип ее установки никак не отличается.

Если же говорить о более сложном варианте, то в результате вы получите самодельный транспорт, наиболее похожий на настоящий мотоцикл. Основные отличия от предыдущей конструкции заключаются в более надежной и прочной раме, более широких колесах, которые можно снять со старого мопеда, наличии амортизации и установке движка с бензопилы.

Наиболее удобным местом для двигателя станет отдельная площадка, приваренная внизу рамы. Туда же можно поместить и топливный бачок. К двигателю также присоединяется выхлопная труба. Что касается аккумулятора то владельцы самодельных мопедов рекомендуют расположить его ближе к рулевой. Следующим шагом будет также трансмиссия и подключение двигателя. Все нюансы как правильно сделать мотоцикл из бензопилы своими руками вы сможете посмотреть на видео.

Особенности

Мотовелосипеды можно приобрести в магазине. Но стоят они довольно дорого, а внешний вид при этом далек от желаемого. Да и весит такая конструкция порядка 20 кг. Такой вес значительно усложнит дорогу, если двигатель выйдет из строя и придется крутить педали. Подобных недостатков можно избежать, если изготовить мотовелосипед своими руками.

Данный вид транспорта был широко популярен у подростков во времена Советского Союза. Но современные возможности и инструменты позволяют значительно изменить обычный велосипед и создать оригинальное средство передвижения. Опытные самоделкины на вопрос о том, как сделать мотовелосипед своими руками, ответят, что это очень просто. Справиться с подобным занятием сможет практически каждый.

Классическая цепная или ременная передачи

Этот принцип чаще всего используется мастерами – «самоделкиными», из-за его визуальной «понятности» и широкого выбора необходимых комплектующих от обычных велосипедов. В качестве двигателя нередко используются электромоторы от бытовой техники (например от стиральной машины) или автомобильного электрохозяйства.

Что можно сказать о недостатках подобного привода?

  • Надо сразу отметить, что переделка велосипеда таким способом потребует от владельца достаточно глубоких знаний механики и высоких технологических навыков.
  • Еще одним недостатком является шумность системы с таким видом передачи, но в дорожных условиях это вряд ли кому-то доставит существенные неудобства.
  • Доработка связана с некоторыми изменениями в конструкции рамы, что может снизить ее прочностные характеристики. Во всяком случае, не рекомендуется проводить подобные работы на велосипедах с карбоновыми или алюминиевыми рамами – только на стальных.

Зато недостатки скрашиваются целым рядом преимуществ:

  • Этот тип передачи – самый экономичный и эффективный из всех существующих.
  • Существует возможность использования ступенчатого переключения передач, привычного для большинства велосипедистов. Это позволит в значительной степени увеличить ресурсы аккумуляторов, выбирая оптимальный режим в зависимости от трафика движения или рельефа трассы.
  • Как правило, подобный тип передачи позволяет использовать уже установленные на велосипеде узлы, что не приводит к значительному увеличению общего веса. Кроме того, экономичность системы дает возможность применять двигатели и аккумуляторы меньшей массы.
  • Наибольшие скоростные показатели также показывают велосипеды именно с такой передачей.

Понятно, что здесь – широчайшее поле для креативных конструкторских идей. Однако, не забыли про велосипедистов и производители – существуют в продаже готовые комплекты для электровелосипеда. Наибольшей популярностью пользуются наборы тайваньской фирмы «Cyclone».

Выпускаются подобные «конструкторы» в разных исполнениях – с использованием штатной цепи велосипеда, или с передачей усилия через дополнительную цепь с одной или двумя добавочными звездочками.

Системы оснащены электродвигателями мощностью от 360 до 1500 Вт, с напряжением питания 24 или 36 вольт. Для управления работой привода используются электронные контроллеры, причем в двигателях до 500 ватт они, как правило, встроенные. В комплект входят все необходимые крепежные элементы, средства визуального контроля и ручного управления приводом.

Монтаж электропривода будет вполне посильной задачей для любого владельца с «правильно растущими руками».

Общее утяжеление велосипеда вполне приемлемое – 3-4 килограмма, но вот скорости, которые он может развивать – весьма внушительны — 40 и более километров в час.

Определяемся с мощностью

Ключевыми факторами будут являться:

  • мощность двигателя, который расположен вокруг ступицы колеса (от нее зависит скорость и тяговые качества велосипеда с электроприводом);
  • емкость аккумуляторной батареи. От нее зависит время автономного катания и масса дополнительного оборудования, которая обычно не превышает 10-ти килограммов.

Конечно, можно в оценочный перечень включить дополнительные данные, например, число перезарядок батареи (ресурс), время, затраченное на полную зарядку и многие другие показатели.

Многое зависит от массы велосипедиста. Подростку весом 50 кг и грузному мужчине с массой тела в 125 кг, видимо, нужны разные комплекты.
