Как правильно настроить передний переключатель велосипеда?

Регулировка скоростей на велосипеде: настройка переднего и заднего переключателя. подробная инструкция с фото
Содержание

Самые важные настройки для заднего переключателя скоростных режимов

Ограничитель высоких передач (винт «Н»)

Когда винт, отвечающий за ограничение высокоскоростных передач, затянут недостаточно сильно – цепь рано либо поздно потеряет контакт с небольшой звездочкой и сорвется с нее. С одной стороны, она окажется зажатой так называемым пером рамы. С другой же – ее заблокирует и сама звездочка. Если же хорошенько приложиться к винту-ограничителю высокоскоростных передач, очень сильно перетянув его, то он способен заблокировать перестроение цепи на наименьшую звездочку. Однако, не стоит предпринимать поспешных действий. Как показывает практика, перестроение на высокие передачи дает сбои не по причине неправильно отрегулированного ограничителя. Обычно проблема кроется в погнутом переключателе. Также причиной сбоя может стать и деформированный петух.

Перевод цепи на уровень, который занимает наиболее высокая передача (в таком случае большая звездочка оказывается на переднем плане, а маленькая – отодвигается на задний), является первоочередным условием для регулировки периферийного состояния переключателя скоростных режимов. Также потребуется выкрутить анкерный болт и уменьшить напряжение троса. Что же касается регулировочных барабанов, которыми оснащается манетка и рычаг заднего переключателя скоростных режимов, то их, наоборот, необходимо закрутить до предела.

Основная цель таких манипуляций заключается в выставлении роликов, которые есть в переключателе скоростных режимов, на один уровень с наиболее маленькой звездой.
В том случае, если закручивать винт-ограничитель «Н» в правую сторону, то рамку переключателя скоростных режимов удастся сместить в сторону спиц колеса. А вот откручивание винта в обратную сторону позволит, наоборот, отдалить рамку от спиц.

Как только регулировка уровня будет завершена, необходимо сильно натянуть тросик. Вместе с тем, потребуется воспользоваться анкерным винтом, чтобы намертво зафиксировать его.

Ограничитель низких передач (большая звездочка «L»)

Недостаточно сильно затянутый винт-ограничитель, который выполняет функцию регулятора низких передач, может ослабить цепь. В итоге, в процессе движения байка та просто-напросто слетит с большой звездочки. Она окажется зажатой не только спицами колеса. Но и самой звездочкой. Тут же произойдет блокировка колеса, спицы покорежатся, цепь запутается, и велосипедист упадет на землю. Если же затянуть винт-ограничитель до предела, то цепь не сможет перестроиться на большую звезду.

Для того, чтобы осуществить настройку этого периферийного положения, следует переключить цепь на уровень пониженной передачи. В таком случае небольшая звездочка окажется на переднем плане, а самая большая переместиться – на задний. Затем демонтируйте винт, промаркированный английской буквой «L». Таким образом, он не будет ограничивать переключатель скоростных режимов.

Выполнить данную работу необходимо для то, чтобы разместить ролики, которыми оснащен переключатель, на одном уровне с большой звездой. Также потребуется закрутить винт-ограничитель «L» в правую сторону. Но не до упора, а до тех пор, пока он не примет нужное положение.

Сильная фиксация винта-ограничителя отодвигает переключатель скоростных режимов в сторону маленьких звездочек. Если же его, наоборот, ослабить, то он переместиться ближе к спицам колеса.

Устройство переднего переключателя скоростей

Конструкция такой системы довольно проста. Перечислим основные компоненты и их функциональные особенности.

Элемент, предназначенный для крепления устройства к раме вашего велосипеда.

Элемент, в конструкции которого присутствуют шарниры и специальная пружина. Своё название этот элемент получил из-за формы параллелограмма. Он представляет собой главную движущуюся часть устройства, а также к нему крепится рамка, о которой несколько слов ниже.

Деталь, в которой важную роль играет как внешняя, так и внутренняя часть. По внутренней части этого элемента проходит цепь.

А ещё эти элементы называют ограничителями. Это два болта, которые используются для ограничения движения рамки как по направлению к раме велосипеда, так и в обратном направлении.

Лучшие статьи :  Веломобиль своими руками

Ещё один болт, который удерживает трос, выполняющий переключение передач.

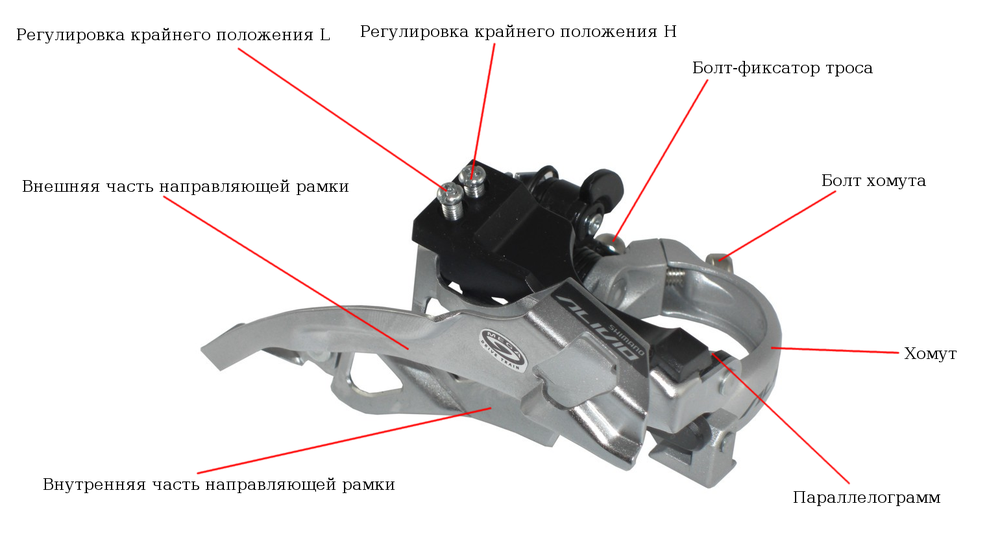

Схема переднего переключателя скоростей

Регулировка переднего переключателя скоростей

Осуществлять настройку переднего переключателя скоростей необходимо только после того, как была сделана регулировка заднего. Так как на функциональность первого оказывает непосредственное влияние размещение цепи на так называемой кассете. Для того, чтобы настроить передний переключатель требуется очень хороший глазомер и довольно много времени. Но перед тем, как приступить к данной работе, необходимо тщательно обработать его подвижные части, подвергнув их очистке и смазке.

Тем не менее, ожидания могут разойтись с реальностью. То есть, даже после регулировки переднего переключателя – возможно, что он станет работать некорректно. Дело в том, что у него весьма специфическая функция. Передний переключатель осуществляет перестроение цепи в верхнем положении, когда та напряжена. Чтобы передачи переключались более четко, необходимо постепенно уменьшать ритм педалирования в процессе переключения.

Механизм устранения проблем после произведенных настроек

В принципе, регулирование ППС – обычный несложный алгоритм, предусматривающий техническое обслуживание велосипеда на дому. Если четко придерживаться описанных инструкций, то проблем с настройкой возникнуть не должно. В то же время слишком частая регулировка может привести к поломке переключателя или к снижению его функциональности.

Рассмотрим особенности и нюансы использования велосипеда после настройки ППС. Данные рекомендации позволят сэкономить время на ремонте и избежать износа элементов байка.

  1. При старте нужно использовать исключительно низкие передачи. Это нужно делать из-за прилагающихся огромных усилий.
  2. Чтобы облегчить эту процедуру лучше использовать самую низкую передачу в трансмиссии.
  3. Скорости нужно менять постепенно, не перепрыгивая через несколько позиций.
  4. При преодолении подъема, передача занижается заранее. Нельзя это делать при движении вверх.
  5. Переключать скорость не рекомендуется, когда велосипед простаивает. В таком положении натяжение небольшое и при начале движения может случиться поломка. Поэтому процесс переключения скорости осуществляем по ходу движения.
  6. Цепь перебросилась. Сразу не увеличиваем давление. Цепка должна полностью войти в новый ритм движения.

Если спокойно разобраться в описываемой проблеме, то процедуру регулировки и настройки не выглядит тяжелым и непонятным делом. Главное не спешить и придерживаться методических указаний. Не нужно расстраиваться если не получилось сразу. Успокойтесь и повторите свои действия снова. Запомните, самый сложный этап – это грамотный монтаж переднего переключателя на раму. От производителя перекидки ничего не зависит

Только ваше внимание и терпение

Немного скучной теории

Механизм заднего переключателя скоростей перекидывает цепь по звездам кассеты, позволяя понижать или повышать передачи (для справки – придумал его итальянец Туллио Кампаньоло в далеком 1950 году). Это устройство также поддерживает цепь в натянутом состоянии. Разновидностей, с момента изобретения, создано множество. Немного о главных, наиболее характерных чертах.

  • Материал изготовления. От стали до карбона. На модели начального уровня ставят сталь, причем далеко не всегда хорошего качества, и пластик. В умелых руках такие переключатели даже иногда работают. Модели средней категории в большинстве случаев изготавливаются с использованием алюминия. Самые дорогие модели могут похвастаться не только точностью в работе, но и титаном, карбоном или композитом в составе.
  • Размер рамки. В теории все просто – чем длиннее рамка, тем большее количество передач можно выбрать. Однако нельзя утверждать столь категорично, поскольку кто-то предпочтет короткую рамку, не боящуюся камней, а других интересует больший комфорт в переключении. И все по-своему правы.

Можно еще долго и подробно расписывать действие пружины или варианты расположения тросика. Однако на эту тему написано немало хороших статей. Замечу лишь, что нет большой разницы с какой стороны на переключатель заходит тросик. Итак, теперь об интересном.

Устройство и причины выхода из строя тыльного перебрасывателя цепи

Наладочные элементы

На перебрасывателе зафиксирован трос. По команде манетки он или ослабевает, или натягивается, перемещая тем самым рамку. Несмотря на простоту устройства, в конструкции дерейлера предусмотрено целых пять объектов, задающих курс его работы:

  • Закладной болт с гайкой, закрепляющий трос.
  • Винт, регулирующий натяжение цепи.
  • Барабан, задающий натяжение троса (в более дорогостоящих системах находится на манетке).
  • 2 винта-ограничителя крайних положений (L – низкие передачи, H – высокие).

Почему переключатель начал плохо работать

Версий по этому поводу может быть много. Одна из самых распространенных – банальное растяжение троса и оседание рубашки. Встречается на новых велосипедах любой категории после 200-300 км пробега. Еще могут быть рассмотрены такие варианты или даже их вариации:

Лучшие статьи :  Худеем, катаясь на велосипеде

Распушился трос или на его поверхностях в местах изгибов появились задранности.
Загрязнены рубашки. Их хватает максимум на две смены тросика. В качестве профилактики можно рассматривать промывку внутренних поверхностей WD-40 (брызгнуть и подвигать трос по направляющей).
Гнутый петух (деталь, удерживающая «переклюк» на раме). Порой традиционная настройка заднего переключателя велосипеда Шимано не дает результатов. В этом случае стоит осмотреть держатель на предмет изгиба. Петух выравнивается специальной машинкой или на раме

При осуществлении операции на алюминиевой рамной конструкции необходимо действовать осторожно – материал хрупок.
Люфт в перебрасывателе. Выявляется очень просто – достаточно стать с боковой стороны байка, взяться за место, куда входит трос и подвигать его от себя-на себя

На группах оборудования Shimano Tourney, Altus люфт допускается. У остальных должен отсутствовать. Наличие больших перемещений вносит нечеткость в механику переключений.

К сведению:

  1. Смазывать трос, особенно вязкими консистенциями типа солидола, не рекомендуется – эффект легкого переключения пропадет быстро, а смазка будет притягивать грязь.
  2. Намеренно удлинять или укорачивать рубашки нежелательно – в местах изгиба будет повышенное трение.

Операция №2: как настроить передний ряд скоростей на велосипеде с двумя или тремя ведущими звездами

Наладка переднего дерейлера происходит только после отладки заднего переключателя. Перед началом процесса здесь следует обязательно проверить два параметра:

  • параллельность внутренней рамки цепи;
  • зазор между наибольшей звездой и внешней рамкой дерейлера (должен составлять около 2 мм).

Процедура, ответственная за задачу, как настроить передние скорости на велосипеде, включает три ключевых перехода.

Регулировка ограничителя низких передач (L)

Процедура выполняется в следующей последовательности:

  • цепь устанавливается на самую большую звездочку спереди и самую маленькую – сзади;
  • от дерейлера отсоединяется трос;
  • вращением винта L необходимо добиться, чтобы цепь, при вращении педалей, перемещалась как можно ближе к внутренней рамке, но не задевала ее;
  • натягивается и закрепляется трос.

Регулировка ограничителя высоких передач (H)

Выполняется следующим образом:

  • цепь устанавливается на самую большую звездочку спереди и самую маленькую сзади;
  • вращением винта Н следует отыскать оптимальное положение, при котором цепь будет находиться как можно ближе к наружной рамке переключателя, не задевая ее.

Настройка качества переброса

Ответ на вопрос, как отрегулировать плавность переключения скоростей на велосипеде, весьма прост. Вращением регулировочного барабана отыскивается мертвая зона, при которой движение дерейлера как от верхних к нижним передачам, так и наоборот, будет происходить мгновенно и без задержек. Выкручивая барабан, переключатель более качественно будет переходить с маленьких на большие звезды. При закручивании барабана наблюдается совершенно противоположная динамика.

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Лучшие статьи :  Компактные велосипеды

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

  1. Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
  2. Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

  1. Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
  2. Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
  3. Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Технология замены передней перекидки

Если передний переключатель неверно установлен на раме велосипеда, то отрегулировать его не получится. Раз уж назревает разговор о методологии монтажа, уместно обсудить и суть демонтажных мероприятий.

Как снять

Без рассоединения цепки здесь не обойтись. Эту процедуру мы уже подробно изучали в материале, как поменять цепь на велосипеде с переключаемыми передачами . Если нет замка, то потребуется выжимка. Но в дальнейшем мы советуем не отказываться от такой удобной вещицы как замочек для цепи.

Снятый цепок желательно вымыть

Важно подобрать средства, о чем мы не раз упоминали в соответствующей публикации. Хотя итог исследования технологии, чем и как почистить велосипедную цепь в домашних условиях , впечатлил

Мы пришли к тому, что удобней всего это сделать струей высокого давления, причем прямо на велосипеде.

  1. Отсоединить от нее трос.
  2. Рассоединить хомут крепления к раме.

Как установить

Закрепляя дерейлер на раме, не спешите наглухо затягивать хомут его крепления. Во-первых, в случае с тонкостенной баттированной рамой чрезмерная затяжка приведет к тому, что подседельная труба погнется. Во-вторых, перекидка еще не выставлена относительно звезд.

Правильно поставить – это значит выполнить два требования:

  • Рамка должна быть параллельна звездам.
  • Между зубьями самой большой передней звезды и рамочной конструкцией должен быть зазор в районе 2 мм, но не более 3 мм.

Теперь затягивайте хомут, соблюдая разумный момент, и ставьте цепь.

Внимание! Помните о том, что фронтальные перекидки различаются между собой. Поэтому при выборе новой учитывайте такие моменты:

  • Количество зубьев на каждой звезде системы.
  • Тип тяги: верхняя или нижняя (определяет подвод тросика – снизу рамы или сверху).
