Правильная регулировка вилки велосипеда

Как настроить скорости на велосипеде, подготовка, алгоритм действий

Настройка скорости отбоя амортизатора

Скорость отбоя (отскока) амортизатора является важным параметром, характеризующим скорость вращения вилки. Настройка отскока на ходу осуществляется следующим образом:

  1. Находят неровную тропу.
  2. Выставляют регулятор на максимальный отскок.
  3. Разгоняются и во время езды оценивают степень отбоя в руль. Нужно полагаться на собственные ощущения.
  4. Подкручивают регулятор, выбирая плюс или минус, пока биение не прекратится.

Скорость отбоя амортизатора подстраивается индивидуально, с учетом выбранного стиля катания:

  1. При спокойной езде по асфальту отбой можно полностью закрутить, чтобы не создавались лишние вибрации.
  2. При катании по грунтовке и пересеченной местности скорость отбоя нужно открутить. Это позволит вилке оперативно отрабатывать неровности, встречающиеся на пути.

Если амортизатор не работает как положено, то можно доверить настройку специалистам, которые сделают все максимально качественно и быстро. Не стоит заниматься ремонтом самостоятельно при отсутствии хотя бы минимальных знаний. Ведь только комфортная езда с правильно настроенным амортизатором способна доставить удовольствие.

Адаптация вело-вилки на амортизаторах под дюймовый стакан

В нынешние времена всё больше народу начинает пересаживаться на активный транспорт – велосипед. Конструкции велосипедов становятся всё сложнее и сложнее, тем самым тянут за собой и цену. Поэтому приходится что-то самому придумывать и выкручиваться, чтобы сэкономить чуток.

Есть у меня велосипед, уже лет 10, постепенно сам модернизировал по немного. И тут о радость свалилась на голову, товарищ подарил б/у вилочку амортизационную и вынос к ней под руль.

Наружный, установочный диаметр новых чашек совпал с наружным диаметром стакана рамы. И тут пришла идея, а что если сделать переходники для установки снаружи стакана.

Решено, засел за замеры и черчение в программе SPlan 7.0, ибо программа проста и универсальна. Вот что вышло:

Помимо чертежа давал токарю и две чашки рулевого комплекта, чтоб он выточил посадки на переходниках с натягом.

Переходники обезжирил и покрасил чёрной матовой нитрокраской, правда с баллончика, фирмы PAINT. Краска очень хорошая, не плывёт, равномерная и приятно красить ей.

Стакан вверху и внизу, пришлось обработать надфилем и подогнать под переходники, потому как стакан со временем разбивается и становится в форме наружного конуса.

Смазав все посадочные места солидолом, набил через деревянные наставки переходники и вбил в них верхнюю и нижнюю чашки. Вышло очень даже симпатично и по заводскому на вид. Установил в стакан вилку, пыльники, проставочные два кольца, вынос и стянул с регулировкой руля.

Уже к концу работы, в интернете мне попалась почти такая реализация, но зацепило то, что я первее придумал чем откопал.

В целом всё что задумал то и воплотил, при малых затратах. Смотрится достойно.

Обкатал и очень быстро привык к новой вилочке, а когда оно своими мозгами и руками воплощено на душе теплее.Творческих всем успехов.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Жесткая вилка

Такие вилки применяются на городских, шоссейных, дорожных, прогулочных и просто бюджетных велосипедах, которые, как правило, представляют собой некий гибрид из разных типов. Байки, которые передвигаются по ровному асфальту, не нуждаются в амортизации

Что для них действительно важно, так это скорость. Кстати говоря, такие велосипеды называют ригидами. Жесткая вилка гораздо меньше весит, чем амортизационная, что сказывается на общей массе велосипеда и его скорости

Подвеска поглощает часть энергии, передаваемой велосипедистом своему байку, что также негативно сказывается на скорости движения. Из-за того, что жесткая вилка не может отрабатывать неровности дороги, велосипед оснащенный ею менее комфортен. Большая часть энергии удара поглощается колесом, что увеличивает риск его повреждения

Жесткая вилка гораздо меньше весит, чем амортизационная, что сказывается на общей массе велосипеда и его скорости. Подвеска поглощает часть энергии, передаваемой велосипедистом своему байку, что также негативно сказывается на скорости движения. Из-за того, что жесткая вилка не может отрабатывать неровности дороги, велосипед оснащенный ею менее комфортен. Большая часть энергии удара поглощается колесом, что увеличивает риск его повреждения.

В состав жесткой вилки входят такие элементы:

  1. Шток. Элемент, который через вынос крепится к рулю. Шток вилки для велосипеда проходит через рулевую труду рамы, в которой с помощью колодки реализовано его свободное вращение.
  2. «Корона». Элемент вилки, соединяющий ее перья (“ноги”) со штоком. Как правило, «корона» цельнолитая с «ногами». Однако иногда их запрессовывают в нее.
  3. «Ноги» или «перья». Представляет собой элемент, соединяющий вилку с осью колеса.

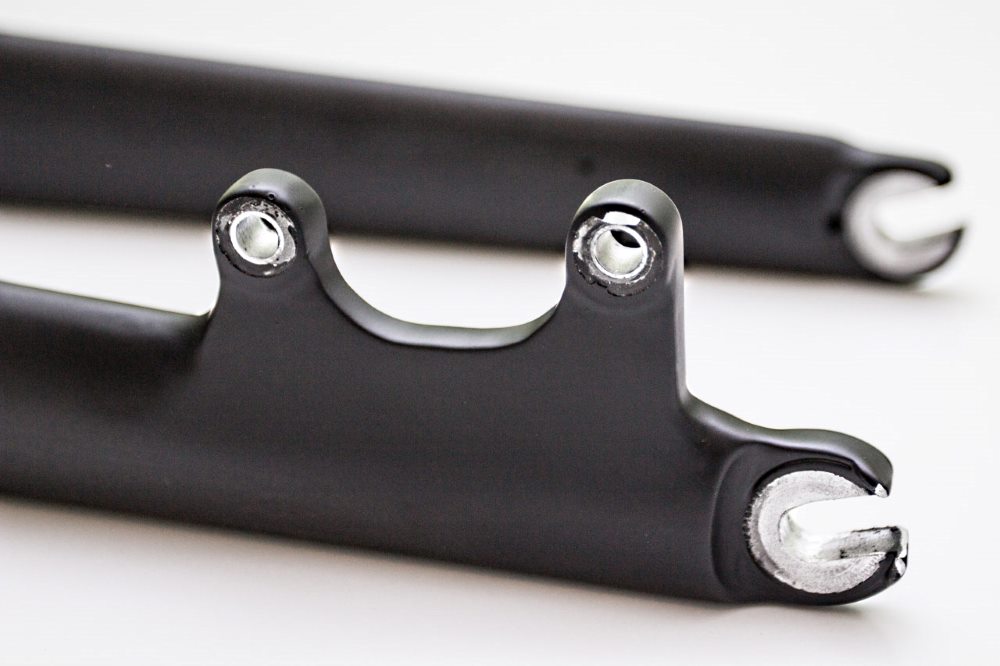

  4. «Дропаут». Часть вилки, выступающая точкой крепления “ног” к оси втулки.
  5. «Брейк боссы». Приваренные к вилке крепления для ободного тормоза типа V-brake.
  6. Крепления для дискового тормоза. Приваренные к вилке элементы, служащие для крепления суппорта дискового тормоза.
Лучшие статьи :  Как правильно выбирать женский велосипед

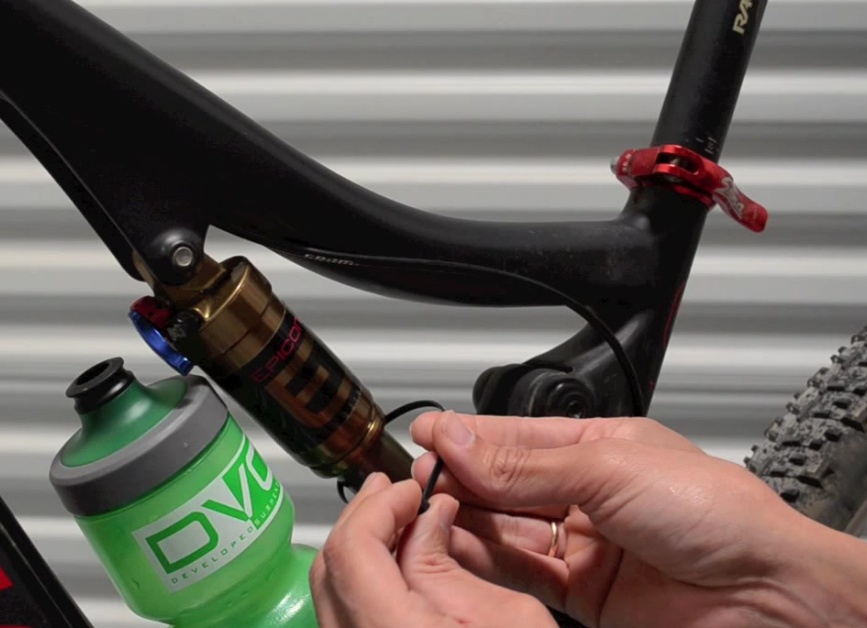

Как настроить заднюю подвеску

Перед началом установки необходимо убедиться. что у вас есть все необходимые инструменты.

Лучше всего произвести настройку перед поездкой, но иметь при себе инструменты для дополнительной подгонки во время поездки.

1. Настройка предварительной нагрузки

Хорошо если у вас есть помощник. но вы и самостоятельно можете произвести установку с опорой на стену или твердую поверхность.

Сначала измерьте внутреннюю часть – блестящую деталь, которая движется внутри корпуса. Разделите ее значение на четыре, чтобы получить оптимальный результат.

Для оптимальной работы вам нужнj 25-процентное проседание. Однако некоторые более агрессивные амортизаторы, как на велосипедах для скоростного спуска, могут быть установлены максимум с 30 процентами.

Для оптимальной работы вам нужно 25-процентное проседание

У большинства амортизаторов есть маленькое надувное кольцо или стопор для измерения проседания – если у вашего велосипеда его нет, то можно завязать резинку. Не используйте кабель и конечно не оставляйте ее там; грязь, которую он собирает в сочетании с твердой пластмассой, поцарапает поверхность, а починка будет стоить недешево.

Установите выключатель демпфирования сжатия на «спуск» или в открытое положение, снимите кольцо, мягко установите велосипед и примите положение для езды. Старайтесь не трясти велосипед – вы подбираете постоянный вес.

Тщательно проверьте уровень проседания – как далеко переместилось кольцо. Если проседание больше или меньше четверти длины, настройте psi. Для большинства велосипедистов, использующих воздушные амортизаторы, 150 — 200 фунтов на квадратный дюйм дадут 25-процентное проседание, поэтому если вы не знаете какое давление у вас, уменьшите его до значения 150 фунтов на квадратный дюйм. Затем добавьте или вычтите 25 — 50 фунтов на квадратный дюйм за один раз, пока Вы не достигнете 25-процентного проседания.

Если у вас спиральный амортизатор, вы можете внести незначительные корректировки, используя диски предварительной нагрузки, но, возможно, вам понадобится более или менее упругая спираль, в зависимости от вашего веса – они должны быть доступны в любом хорошем специализированном магазине.

2.Настройка сжатия и демпфирования

В зависимости от вашей модели амортизатора у вас будет выключатель CTD или настройки подвески, а также настройки демпфирования. Если у вас есть CTD, тогда просто настройте его согласно вашему текущему ландшафту; если у вас есть настройки- действуйте следующим образом:

Сначала обратите внимание на то, сколько ‘щелчков’ диапазона у вас в настройках. Чтобы сделать это, полностью прокрутите диск вперед и назад и сосчитайте щелчки.

Если вы не уверены в нужном значении, установите диски на среднее значение

Можно поэкспериментировать, чтобы найти нужное значение.

Если вы не уверены в нужном значении, установите диски на среднее значение. Можно поэкспериментировать, чтобы найти нужное значение.

Довольно редко установка экстремальных значений подходит велосипедистам. поэтому большинство устанавливает промежуточное значение.

Запоминайте маршрут и нужные значения настроек, у вас возникнет ощущение понимания процесса работы подвески.

Перевод статьи с сайта www.bikeradar.com

Нюансы регулировки мягкости вилки

Благодаря настройке вилки велосипеда возможно выставить жесткость амортизатора. В нормальном состоянии выравнивающий механизм приглушает колебания, сохраняя тем самым твердость пружины на ровных участках дороги. Preload (предварительная нагрузка) — это часть регулировки пружины в вилке, созданная специально для настройки амортизатора в статическом положении. Она также называется негативным ходом пружины. Обычно последняя имеет 2 граничных состояния:

Пройдите опрос

  • полностью расслабленное;
  • полностью сжатое.

Прелоад — важный элемент настройки на вилке велосипеда. Однако он работает не во всех деталях, во многих моделях preload — это не более чем надпись. При выборе вилки нужно учитывать не только тип амортизатора, но и стиль езды и вес велосипедиста. В руководствах к изделиям всегда имеется таблица с указанием рекомендуемого веса ездока. Однако данные, которые они содержат, часто оказываются недостоверными.

Суть регулировки жесткости амортизатора заключается в изменении расстоянии между высшей и низшей точкой наибольшего давления. Можно выделить 3 вида нагрузки на вилку:

  1. Минимальная. В данном случае ход вилки отличается чрезмерной мягкостью, в результате чего при езде из-за резких колебаний пружин во время кручения педалей велосипедист испытывает дискомфорт. Особенно тяжело при преодолении таких участков дорог, как кочки и выбоины.
  2. Высокая. Велосипедная вилка отличается повышенной жесткостью, при этом длина хода составляет не более 50 % от первоначального. Крупные препятствия при такой нагрузке преодолеваются с легкостью, а вот мелкие неровности обрабатываются значительно хуже, вследствие чего велосипедист испытывает выраженный дискомфорт.
  3. Верная. Единственный правильный вариант, при котором задний амортизатор полностью настроен. В этом случае механизм эффективно отрабатывает удары, обеспечивая транспорту отличную динамику. В идеале после посадки на велосипед остается от 75 до 90 % хода вилки от ее расстояния в состоянии без нагрузки.

Выбор типа настройки хода в первую очередь зависит от типа амортизатора:

  1. Пружинный. Измерения осуществляются вручную, при помощи специального регулятора. При замене пружины нужно выбирать модели с обратной величиной нагрузки.
  2. Воздушный. Ход вилки регулируется изменением давления в позитивной камере.
  3. Пружинно-воздушный. Жесткость настраивается через камерное давление.
Лучшие статьи :  Достоинства и недостатки литых дисков для велосипеда

Проверить степень жесткости амортизатора можно как в статическом состоянии велосипеда, так и сидя на транспорте или крутя педали.

У мастеров часто спрашивают, как отрегулировать амортизаторную вилку. Передний амортизатор представляет собой механизм для смягчения хода при передвижении по неровной дороге и обработке ударов при скачках. Подстроить его под свой вес можно путем выставления сэга в 15–20 % от хода подвески. Сэг — это разница в ходе подвески между велосипедом с сидящим человеком и пустым байком, то есть он показывает степень проседания вилки.

Определить сэг и давление можно, если установить полный ход и максимальную скорость сжатия, а также убедиться, что блокировка отключена. Затем остается выполнить несколько простых шагов:

На ноге вилки крепится кольцо или стяжка из пластика или резины.
Ездок садится на велосипед, проезжает на нем несколько метров

При этом вилка сжимается на определенную величину.
После остановки стяжка сдвигается вниз с сальника, велосипедист осторожно встает с сидушки.
Вилка возвращается в первоначальное положение, стяжка оказывается на определенном расстоянии от сальника. Именно это расстояние считается показателем сэга.

Слишком мягкая регулировка вилки на велосипедах может негативно отразиться на динамике транспортного средства.

Как правильно обслуживать велосипедную вилку?

Устройство детали

Вилка, находящаяся в передней части горного байка, включает следующие составляющие:

  • амортизатор — служит для смягчения неровностей, встречающихся на пути велосипедиста, насчитывает пружину и герметично закрытую камеру;
  • демпфер — обеспечивает смягчение небольших неровностей, его преимущество в быстрой амортизации;
  • корпус — принимает основную нагрузку;
  • фурнитура — успешно соединяет и совмещает между собой конструктивно важные элементы, такие как переключатели и фиксаторы на оси колеса и тормозов.

Элементы передней вилки

В магазинах также можно увидеть нестандартные типы вилок для горного велосипеда. Ремонт передней вилки горного велосипеда учитывает внесённые в механизм изменения, благо отличить нестандартную деталь несложно. Например, если шатуны устремлены вниз, передняя вилка смягчает мелкие неровности, но от этого страдает вес и больше времени требуется для ухода и обслуживания, деталь придётся чаще протирать от грязи и пыли.

Как проверить состояние передней вилки горного велосипеда

Зная устройство передней вилки, не дожидайтесь неисправностей, регулярно проводите профилактический осмотр и, если есть недочёты, не затягивайте с их устранением. Проверка внешнего состояния компонента включает такие этапы:

  • определение износа дропаутов;
  • изучение поверхности на наличие царапин и сильных потёртостей;
  • присутствуют ли на сальниках следы течи масляного вещества;
  • какое давление в воздушных камерах;
  • в каком состоянии находится поперечный люфт ног в «штанах»;
  • проверьте надёжность и прочность крепления болтов под «штанами» и рычагами, предназначенными для регулировки.

Определение износа дропаутов

Обслуживание передней вилки велосипеда

Независимо от результатов профилактического осмотра, не помешает регулярно проводить мероприятия по уходу за деталью:

  1. Преодолев на байке 100–150 км пути, очистите ноги детали на сальниках, а затем хорошо смажьте.
  2. Каждые 500–1000 км пробега полностью разбирайте сальники и тоже смазывайте.
  3. Прохождение 4000–5000 км обязывает внимательного владельца двухколёсного транспортного средства осуществлять замену масла.

Любители езды на велосипеде обмениваются на форумах рекомендациями смазывать деталь каждые 3 месяца, но ежедневная езда заставляет отступить от этого правила и проводить техобслуживание ещё чаще.

Предварительная нагрузка (sag, preload)

Для измерения данного параметра вам понадобится пластиковое или резиновое кольцо, или же пластиковая стяжка, которую нужно закрепить на ноге вилки. Если вы сядете на велосипед и спокойно проедите несколько метров, под весом вашего тела вилка сожмется на определенную величину. Затем остановитесь и сдвиньте стяжку вниз по ноге вилки к сальнику, и аккуратно встаньте. Вилка вернется в свое исходное положение, и стяжка окажется на определенном расстоянии от сальника – это и есть величина сэга.

Поскольку этот параметр напрямую зависит от веса велосипедиста, его регулировка для каждого выполняется индивидуально. Также на величину сэга влияет стиль катания на велосипеде:

  • для фрирайда сэг может составлять 30-40% от полного хода вилки;
  • для даунхилла – 20-30% от хода вилки;
  • для кросс-кантри – 5-15 процентов.

Если в пружинных вилках сэг можно настроить посредством внешней регулировки или же замены самой пружины (если внешней регулировки недостаточно), то в пружинно-воздушных и воздушных вилках предварительную нагрузку можно отрегулировать, изменяя давление в позитивной воздушной камере.

Настройка велосипедной вилки под вес ездока

Самое главное в настройке — это соответствие упругости пружины весу велосипедиста. В случае с пружинными вилками всё непросто, потому что установленная пружина рассчитана на средний вес велосипедиста, примерно на 75-85 кг.

Пружинные вилки

Получается, что если ваш вес больше, то вилка будет слишком глубоко проседать, рискуя пробиться на жестком препятствии, а если меньше, то амортизация получится некачественная, так как веса не хватит, чтобы преодолевать сопротивление пружины на мелких неровностях.

В первом случае может помочь такая штука, как Preload, то есть закручивание (ужесточение) пружины механическими упорами, но могу сказать из собственной практики, что этот прелоад здорово затупляет работу, и вилка перестает «жрать мелочь», то есть обрабатывать мелкие препятствия.

Лучшие статьи :  Особенности велосипедов для эндуро

Пружины под больший или меньший вес можно купить, но во-первых, это не всегда легко сделать для всех моделей, а во-вторых, требуется частичная разборка вилки, чтобы произвести замену.

Воздушные вилки

Воздушные велосипедные вилки значительно более универсальны, потому что их можно накачать практически под любой вес. Почти все вилки требуют специальный насос высокого давления, который стоит еще ~ 30$ (иногда идет в комплекте).

Без него не обойтись, потому что, несмотря на обычный ниппель типа Шредер на воздушных камерах, обычным насосом невозможно набить большое давление. К тому же, у спецнасоса есть накручивающийся шланг и кнопка стравливания воздуха, чтобы точно подогнать нужное давление.

Особенности вилки

Передняя подвеска любого велика представлена настраиваемой деталью. От правильности ее регулировки зависит, насколько будет эффективно и удобно передвигаться на байке. Если выставляется недостаточный ход, то значительные колебания не будут нивелироваться. Это особенно актуально для пользователей, которые предпочитают быструю и активную езду. Но будет увеличиваться ударное воздействие на раму.

Поэтому регулировка вилки на велосипеде позволяет установить оптимальные параметры для каждого велосипедиста. При реализации правильных действий вилка становится мягче, а также настраивается актуальная скорость хода. Это позволит настроить компрессию оборудования.

Разборка передней вилки на запчасти

Для замены деталь разбирать не нужно, а вот ее ремонт потребует «влезть» в механизм и тщательно покопаться в нем. Рассмотрим, как перебрать амортизационную вилку пружинно-эластомерного типа:

  1. Отвинтить нижние крепления с помощью шестигранного ключа.
  2. Выкрутить болт регулировки сжатия пружины – Preload. Он является основным регулятором хода амортизатора.
  3. Вынуть эластомер-ограничитель, или демпфер.
  4. Снять «штаны».
  5. При помощи отвертки извлечь из штанов уплотнители.

Любуемся на амортизационную вилку в разобранном виде: слева – ноги, справа – «штаны»

К основным причинам, почему вилка скрипит, издает стуки и не сглаживает колебания на ходу велосипеда, относится износ деталей, попадание воды и грязи, отсутствие внутренней смазки. Приводим в порядок:

  1. Удалить всю грязь с внутренней поверхности штанов.
  2. Тщательно протереть ноги вилки, пружину и уплотнители.
  3. По необходимости заменить неисправную деталь.
  4. Поставить эластомерный демпфер (залить масло через ниппель для гидравлической вилки).
  5. Смазать внутреннюю полость – впрыснуть масло из баллончика.
  6. Установить крепежный болт и Preload.

Так выглядит переборка велосипедной вилки своими руками. Нужна ли она для новой детали? Существует мнение, что перебранная сразу вилка будет лучше настроена и дольше прослужит. Здесь многое зависит от качества комплекта, а выяснится это в реальных условиях катания.

Плановый ремонт делается по необходимости, переборка раз в сезон. И конечно, не стоит забывать о профилактике. После каждой поездки удалять грязь с поверхности сальников, смазывать, проверять крепления и целостность.

Какие бывают?

Несмотря на то, что такие вилки используются, как правило, на спортивных велосипедах, они отличаются большим разнообразием вариантов, от простых к более продвинутым. Для того чтобы представить это разнообразие более наглядно, приведем список вариантов ниже:

  • Пружинные;
  • Пружинные с эластомерным стержнем;
  • Воздушные (в качестве пружины используется воздух);
  • Воздушные с масленой капсулой;
  • Масляно-пружинные.

Чем сложнее устройство, тем эффективнее работает амортизатор, качество и сложность устройства, разумеется, влияет на его стоимость. Обычный пружинный механизм стоит очень дешево, однако он не отличается особенной надежностью, да и настроить его должным образом практически невозможно. Этот вариант подходит только для тех, кому сгодятся любые пружины в качестве амортизатора.

С помощью эластомерного стержня можно несколько укрепить конструкцию амортизатора, который будет теперь состоять не только из одной пружины. Однако устойчивость и долговечность такой вилки ограничена условиями использования, поэтому тем, кто выбирает горный велосипедный спорт в качестве увлечения, лучше приобрести устройство подороже.

Устройство воздушных вилок будет несколько интереснее. Разумеется, и стоить они будут значительно дороже. Вместе с тем, их надежность делает их пригодными для езды практически на любой поверхности. Кроме того, их настройка открывает для велолюбителей немало возможностей. Роль пружины здесь играет воздух, который не будет ржаветь в отличие от металла.

Есть у воздушных вилок свои недостатки, компенсировать которые может масляно-воздушная конструкция. Этот вариант лишен недостатков предыдущего, зато не уступает ему по числу преимуществ. Он считается одним из лучших, поскольку действительно смягчает отскок спортсмена практически в любых условиях. Масляно-воздушные вилки устойчивы к высокому давлению и перепадам температур, при правильной их настройке их можно не менять очень долго.

Самым лучшим вариантом принято считать масляно-пружинные вилки. Они обеспечивают все преимущества, предоставляемые вариантами, перечисленными выше, при этом практически лишены всех их недостатков. Вместе с тем, они и стоят значительно дороже, чем любые другие. Менять их при правильной настройке и использовании не будет необходимости. Они неприхотливы и приспособлены к любым условиям. Помимо всего прочего, они еще и не требуют особенного ухода.
