Разновидности кассет для велосипедов и их замена

Советы специалистов

Существуют нюансы, которые сложно исправить без советов опытных специалистов. Например, трещотка может прикипеть — тогда следует увеличить длину рычага ключа. Делают это следующим образом: изначально необходимо найти металлический прут или тонкую трубку, чтобы удлинить инструмент. После выбрать болты, гайки к ним — один болт вставить в отверстие съемника, а второй — в отверстие в ключе, получившийся результат укрепить гайками. Между ними — вставить металлический прут, трубку или что-то еще, а потом резко сорвать конструкцию силой. Крайне не рекомендуется решать проблему с прикипевшей трещоткой при помощи иных приспособлений. Это может кончиться тем, что механизм выйдет из строя окончательно.

Также следует помнить о следующих моментах в работе со средством передвижения:

  1. Грязное масло темного оттенка свидетельствует об износе конструкции. В таком случае настоятельно рекомендовано тщательно осмотреть ее и заменить на новую.
  2. Всегда нужно вытирать устройство насухо, предварительно промывая от загрязнений. Капли влаги легко устранить при помощи обычного бытового фена для волос.
  3. Собачки и шарики, на которых видны повреждения, вмятины, царапины, следует заменить на другие, без дефектов.

Настоятельно рекомендуется последовательно разбирать трещотку, чтобы не запутаться в алгоритме ее обратной сборки. Шарики лучше сложить отдельно, чтобы они не потерялись. Промывать и вытирать части механизма стоит заранее. Для этого нужна безворсовая салфетка. Если возникают сомнения по поводу необходимости замены собачек или иных мелких деталей, все же следует приобрести и поставить новые. В противном случае придется заниматься починкой велосипеда снова, повторяя те же самые процедуры во второй раз.

Починить трещотку в домашних условиях довольно легко. Главное, соблюдать советы специалистов и четко следовать инструкции. После проведенных манипуляций механизм может прослужить еще несколько сезонов.

Общие правила по уходу за велосипедом

Купленный в магазине новый велосипед начинает потихоньку «привыкать» к своему новому хозяину: притираются подвижные узлы и крепчают неподвижные. Большую роль в качестве работы всех деталей и стыков играет смазка. Со временем она вбирает в себя частички металлической стружки и грязи. Когда вместимость смазывающего состава превышает допустимую, он утрачивает свои свойства и начинает работать во вред механизмам. Как следствие, повышенный износ.

Первое и самое важное правило при уходе за велосипедом – содержать его в чистоте и уделять большое внимание смазке трущихся механизмов. Системный подход к поддержанию велика в рабочем состоянии, это:

  • своевременная и тщательная мойка;
  • очистка от пыли чувствительных деталей – втулок, кареточного узла, переключателей;
  • удаление отработанной смазки и пятен;
  • обработка специальными смазывающими составами;
  • своевременное удаление очагов коррозии;
  • обеспечение геометрической целостности конструкции – тщательное закручивание всех болтовых соединений.

Очень важно правильно хранить велосипед. В несезонное время байк простаивает без дела, и его состояние будет напрямую зависеть от окружающих условий

Не рекомендуется держать на балконе в холодное время года и во влажных помещениях. Вокруг велосипеда должно быть чисто, также неплохо обеспечить ему небольшое пространство. Если оптимальные условия хранения создать не получается, можно разобрать его и поместить в герметичный чехол.

Негативно на состояние рамы, колес и механизмов влияет падение велосипеда. Конечно, при активных катаниях это неизбежно, да и дома он может случайно завалиться на бок или вовсе упасть со стены. Тем не менее, «полеты» лучше свести к минимуму, обращаться с байком аккуратнее и выбирать более безопасные места для езды.

Собственно, все перечисленное – общее обслуживание велосипеда. Это позволяет увеличить срок службы всех деталей и сохранить приличный внешний вид. Но со временем придется углубиться в детали устройства велосипеда и поглубже.

Снятие кассеты без съемника

При необходимости поменять кассету многие владельцы сталкиваются с проблемой отсутствия инструмента для выполнения таких работ. Очевидно, он не может быть в каждом доме, так как съемник имеет специфическую конструкцию. Приобретение специнструмента не вынудит распрощаться с большой суммой. Однако велосипедисты лишь в единичных случаях решаются на дополнительные расходы. Все потому, что в качестве альтернативы можно создать инструмент для самостоятельного снятия звездочек.

Для его изготовления нужно обзавестись четырьмя экземплярами саморезов, прочной деревянной палкой (40 х 20 х 300), отверткой и старой цепью. Последняя всегда найдется у любого велосипедиста, уважающего свое транспортное средство. Менять саморезы на гвозди не рекомендуется.

К краю палки надо прикрепить старую цепь четырьмя саморезами. Далее, при снятии задней кассеты, велосипедист ставит на нее цепь от импровизированного хлыста. Затем — раскручивает гайку.

Для раскручивания нужно взять плоскую отвертку и молоток. Рабочую грань отвертки ставят на шлицы гайки, а затем аккуратно бьют по рукояти молотком. Если все сделано правильно, гайка постепенно должна поддаться, начав раскручиваться

Лучшие статьи :  Что такое велокросс и особенности велосипеда для него

Важно не переборщить с силой удара, чтобы не повредить шлицы гайки

Пошаговый демонтаж с заднего колеса

Последовательность действий отличается в зависимости от типа конструкции детали. Поэтому перед снятием старой кассеты владелец велосипеда должен выяснить, к какой категории она относится. Всего их две:

  1. Стандартная кассета. Состоит минимум из шести звезд, фиксируется к втулке с помощью специальной гайки, которая прикручивается к барабану. Бюджетные модели кассет состоят из клепаного основания (от 1-й до 3-й или 4-й звезды) и набора дополнительных звезд, прикрученных к основанию с помощью шестигранного болта. Все, что выше по стоимости, свободно разбирается благодаря двум общим болтикам под шестигранник, закрепляющим сразу все звездочки.

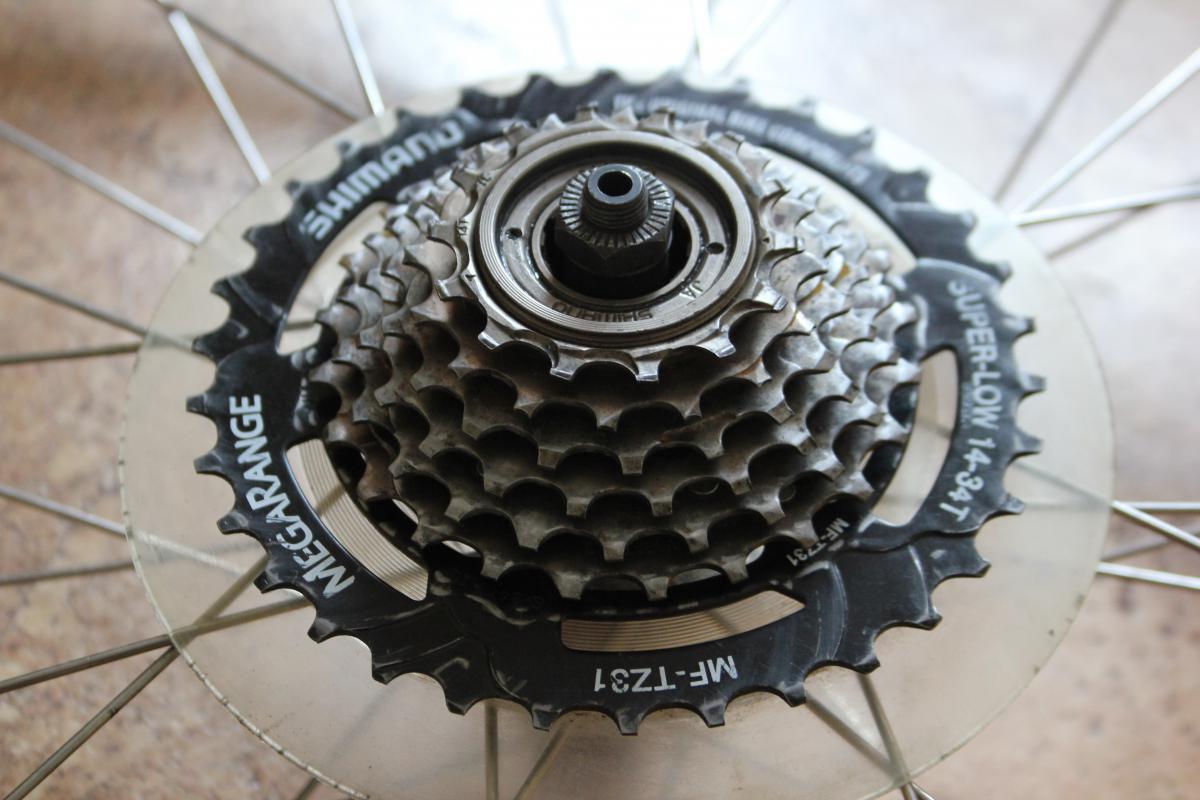

  2. Трещотка. Многие путают ее с обычной кассетой. Визуально она сильно напоминает стандартную велосипедную кассету, но конструктивно сильно отличается. Прежде всего, она не снимается так, как обычная кассета с барабана. Все потому, что барабан, оснащенный насыпными подшипниками, является одним целым с трещоткой. Чтобы снимать ее, придется разбирать чуть ли не половину втулки, оставив только вал с насыпными подшипниками втулки.

Теперь подробнее о последовательности действий при снятии велосипедной кассеты. Процедура не отнимет много времени. Главное — придерживаться инструкции:

Снятие заднего колеса с велосипеда. Для этого надо открутить две гайки на валу, либо вытянуть на себя рукоять эксцентрика (если такой имеется), чтобы ослабить крепление

Важно проследить за цепью, чтобы не искривить задний переключатель скоростей.
Проверка текущего состояния. Это можно сделать и на велосипеде, не разбирая его

Но в таком случае не всегда можно заметить, что ремонт кассеты своего велосипеда требуется выполнить как можно быстрее. Например, если втулка страдает от микролюфта, в то время как владелец списывает эту проблему на кассету.
Снятие. Для демонтажа используется цепной хлыст и специальный съемник для кассеты. Сначала надо посмотреть, где находится 12-зубчатое стопорное кольцо. Если задняя втулка сильно загрязнена маслом и грязью, не позволяющими быстро найти место фиксации стопорного кольца, достаточно очистить последнюю звездочку кассеты с наименьшим количеством зубьев. Ее и держит стопорное кольцо, имеющее левую (обратную) резьбу. При раскручивании можно услышать характерный хруст, иногда — скрежет. Не нужно беспокоиться, посторонние звуки возникают из-за блокирующих зубцов и ослабления момента затяжки. Хлыст используется для того, чтобы предотвратить повреждение барабана втулки.
Сдвигание кассеты. Чтобы вынуть элемент, его надо сдвинуть относительно барабана в любую сторону. Деталь не разлетится на отдельные разборные части, если все они зафиксированы шестигранными длинными болтами.

На этом все — процедура завершена, можно внимательно ознакомиться с техническим состоянием детали. Проверке подлежат внутренние грани звезды, зубья. Дополнительно нужно убедиться в том, что сама звезда не искривлена.

Снятие заднего колеса с велосипедаПроверка текущего состоянияСнятиеСдвигание кассеты

Замена звездочек заднего колеса на велосипеде

Сборка идет в обратном порядке. По большому счету перепутать стороны звездочки (какой стороной наружу ставить)  стремится к нулю, так как на хабе есть направляющие. И «задом наперед» звездочки поставить проблематично. Но, будьте аккуратны — молотком, я думаю, туда звезду забить можно

Затем, последней, устанавливаем гайку. Закручиваем ее от руки до упора. Здесь уже цепью на палке можно не пользоваться, так как вращение будет в другую сторону и хаб не будет прокручивать. Но я, все же, рекомендую вам воспользоваться вашим самодельным инструментом.

Момент затяжки этой гайки должен быть довольно сильным — 40 нюьтон на метр (4 килограмма приложенные к рычагу длиной 1 метр). И если вы просто затянете ключом эту гайку (без удержания цепью), то есть все шансы вывернуть спицы из колеса.

А как вы снимаете кассету с вашего велосипеда?

Алекс «На Байке» Сидоров

Блюдо дня: Кен Блок выпустил новое видео — Джимхана — 9. У меня сердце замирает, когда смотрю на его трюки.

  1. Как перебрать подшипники если колесо захрустело Знаете, как обнаружить почти 90% неисправностей велосипеда? Поднять заднее колесо…
  2. Чистка и смазка велосипедной цепи Давайте продолжим ломать копья по поводу чистки и смазки велосипедной…
  3. Ремонт камеры — или как доехать до дома с пробитым колесом. Вчера во время и после тренировки я прямо-таки маниакально проверял…
  4. Как легко отрегулировать задний переключатель велосипеда Настроить задний переключатель (Shimano, SRAM) легче, чем вы думаете. Это…

Специальный набор, для продвинутых велолюбителей

1. Стойка для ремонта велосипеда. Крайне удобная конструкция, позволяющая не сгибаться над велосипедом, а заниматься им в естественной позе.

2. Стенд для выравнивания восьмерок. Править колеса можно и прямо в раме, но со специальным стендом это делать в разы удобнее, точнее и быстрее.

3. Тензометр. Прибор для измерения равномерности натяжения спиц. Незаменимая вещь для тех, кто самостоятельно собирает колеса. Впрочем, и тем, кто просто следит за состоянием спиц — рекомендую, особенно если ваш вес близок к сотне кг.

4. . Отличная вещь для тех, кто катает в три цепи. Можно следить за растяжением цепей, своевременно меняя их по кругу. Это позволяет увеличить срок службы звезд системы, кассеты и цепей.

Лучшие статьи :  Сколько весит велосипед

5. Магнитная чашка. Удобная вещь, чтобы все болтики, замки цепи и другая мелочевка не расползалась по квартире.

Что я упустил, уважаемые читатели? Если найдется значимый пункт, напишите в комментах, я добавлю.

Перечисление этих инструментов отнюдь не означает, что вы должны побежать в магазин и всё скупить по списку. Нет, покупайте то, что нужно в данный момент и немного смотрите в будущее — что может понадобится еще.

Я просто хотел показать, что для полноценного ремонта велосипеда на дому нужно не так уж и много приспособлений. Увлекающийся человек быстро накопит необходимый ему комплект, и забудет дорогу к веломеханикам. Я постараюсь дать побольше информации, как самому обслуживать и ремонтировать байк.

Друзья, давайте не будем теряться на просторах интернетов! Я предлагаю вам получать на емейл извещения о публикации моих новых статей, таким образом вы всегда будете знать, что я написал что-то новое., пожалуйста.

С храповым механизмом и крепится стопорным кольцом. Специальные шлицы на корпусе втулки позволяют установить кассету в правильном положении.

Базовые велоинструменты

1. Набор шестигранников. Самое главное — не покупайте всякий пластилиновый китайский шлак в строительных магазинах по копеечной цене. Только специализированный велонабор — компактный и сделанный из крепкой стали, например, Crank Brothers .

2. Ключ для спиц. Тут все понятно — на колесах появляются восьмерки, их нужно править. Если обод мягкий, а ваш вес гуляет в пределах центнера, то замучаетесь бегать к механику. А там делов-то на три минуты.

3. Съемник для кассеты, хлыст и разводной ключ. Этот комплект понадобится вам, когда придет время менять кассету — ради такой мелкой операции ехать в мастерскую несерьезно. В принципе, одно время я обходился без хлыста, наматывая на кассету старое полотенце, но это неудобно и не эстетично. Если у вас старая система, 7 скоростей и меньше, то у вас кассета стоит на трещотке, и там нужен другой съемник.

4. Выжимка. Вещь практичная, он нужна даже в том случае, если вы пользуетесь цепями с замком, например, когда цепь порвется или понадобится её укоротить.

5. Монтажные лопатки. Без них, конечно можно обойтись, но далеко не всегда резина разбортовывается голыми руками, а если применить подручные предметы, то рискуешь порвать камеру.

6. Ремкомплект для камер. Даже если у вас есть запасная камера, не стоит думать, что её тоже нельзя проколоть. Заплатки спасут ситуацию в этом случае.

С этим комплектом велолюбитель может делать базовое обслуживание, настраивать передачи и править восьмерки.

Снятие шатунов с велосипеда

Кроме съемника требуется шестигранник на 8 мм. Если шатуны (особенно алюминиевые) долгое время не разбирались, потребуется залить соединение машинным маслом, WD40 или каким-нибудь «жидким ключом», чтобы не сорвать резьбу на шатунах. Перед вкручиванием съемника шатуна необходимо убедиться, что диаметр «пальца» съемника, который будет давить на квадратную ось с закрепленным шатуном, меньше размера квадратного отвертия. Бывает так, что на палец съемника шатунов надета подвижная головка, диметр которой больше квадратного отверстия оси. Последствия плачевны, если вовремя не остановиться. Съемник упирается в сам шатун и начинает выдавливать не шатун, толкая ось вперед, а сам себя, «зверски» срезая резьбу. Совет был бы избыточным, если бы такие случаи не происходили. Отвинтив болт, ввинчиваем съемник в шатун до упора. Резьбу в гнезде следует перед этим очистить, а винт съемника не должен выступать внутрь шатуна (иначе съемник вкрутится не так глубоко, как следует). Затем закручиваем болт съемника, выдавливая шатун с вала. Может потребоваться большое усилие — будьте осторожны! Если переусердствовать, будет сорвана резьба внутри шатуна и придется его менять (не говоря о проблемах дальнейшего снятия), поэтому не следует экономить время на «отмачивании» в масле.

Как поменять каретку на велосипеде

Опубликовал: Admin  21.07.2011 г. | 02:28 Просмотры 28,626

Оценка:

В сегодняшней статье я поделюсь с вами собственным опытом по замене каретки на велосипеде.

Каретка (bottom bracket), или кареточный узел – это подшипниковый узел, который обеспечивает вращение шатунов с педалями и ведущими звездами относительно рамы велосипеда. Главным предназначением каретки является передача крутящего момента от педалей к колесу велосипеда.

Каретки бывают двух видов: разборные (подшипники менее крепкие и располагаются в чашечках, которые вкручиваются в раму) и цельные (картриджные, с более прочным подшипниками в жестком корпусе).

В данном случае я заменил разборную каретку на картриджную.

Первым признаком необходимости замены подшипников каретки или каретки в целом является шат вала каретки. Иногда чтобы удалить этот шат достаточно просто подкрутить крепления каретки, но когда подшипники уже испортились это не поможет.

Приступим к снятию шатунов и разборке старой каретки. Как снять педальные шатуны мы уже рассматривали в одной из предыдущих статей.

Снимаем пластмассовые колпачки с помощью отвертки

Откручиваем гайки используя съемник

Лучшие статьи :  Настенные держатели для велосипедов и их разновидности

С помощью съемника снимаем шатуны

Откручиваем фиксирующую гайку, а также чашечки (у меня не было специального велосипедного ключа, поэтому пришлось делать это с помощью отвертки и молотка)

Обнаруживаем состояние внутренних подшипников, а точнее то, что от них осталось

ВАЖНО! Чашечка с правой стороны (в данном случае с той стороны где расположены звездочки и цепь) откручивается по левой резьбе. То есть чтобы открутить ее нужно вращать ключ на 36 мм по часовой стрелке

Так выглядит рама без каретки

Далее приступаем к установке новой каретки (цельной, картриджной). Для этого вам необходимо приобрести в веломагазине каретку с размером вала точно такого же как у вас был установлен (допускается +-2 мм, но лучше плюс чем минус). Чтобы не ошибиться возьмите вал с собой, там ребята точно померят его и подберут вам подходящую каретку. Крепится такая каретка конечно же по-другому и другими ключами нестандартными. Для этого придется купить дополнительно ключ для закручивания креплений новой каретки. Выглядит он вот так и стоит примерно 50-60 гривен (190-210 рублей).

В моем случае я купил каретку под квадрат с размером вала в 126 мм.

В комплекте идет сама каретка с креплениями и 2 болта

Приступаем к установке новой каретки. Для этого тщательно смазываем густой смазкой резьбу на раме, и резьбу крепления каретки, чтобы при следующей замене вы смогли легко выкрутить ее

Вкручиваем каретку со стороны цепи по левой резьбе. Сначала руками, а потом докручиваем до конца с помощью купленного ключа.

После этого закручиваем крепление с другой стороны по правой резьбе. Затягиваем крепко но без фанатизма.

Все новая каретка установлена.

Теперь приступаем к установке шатунов обратно

Фиксируем шатуны с помощью болтов

Затягивать можно потуже, чтобы шатуны хорошо держались

Все велосипед с новой кареткой готов к эксплуатации.

Также рекомендуем ознакомится с предыдущими публикациями:

  • Как поменять тросик заднего тормоза на велосипеде
  • Когда менять покрышки на велосипеде
  • Как поставить багажник на велосипед
  • Как я начал ездить на велосипеде на работу
  • Как снять педальные шатуны (педали)

Комментарии

Как мыть и смазывать?

Если вы решили оставить прежнюю кассету, то перед тем, как установить ее обратно на барабан, механизм обязательно нужно почистить и смазать. Чистить такие детали велосипеда очень легко: сложите звезды в емкость с горячей мыльной водой, оставьте на какое-то время, а затем с усилием сотрите грязь и остатки старой смазки при помощи щетки. Далее протрите звездочки и шайбы-прокладки сухой тряпкой и оставьте до полного высыхания.

Когда детали просохнут, их нужно заново смазать. Для этого лучше всего подойдет состав, созданный специально для кассет – его можно приобрести в магазине велосипедных товаров. Если такового нет, воспользуйтесь универсальной смазкой для велосипеда – главное, чтобы она была не литиевая и обладала свойством отталкивания пыли, чтобы в процессе езды собирать как можно меньше грязи.

Кстати, если вы решились на полную замену кассеты, новую систему тоже нужно обязательно смазать перед установкой.

Как разобрать шатун без съемника?

Наиболее простым методом будет применение специального съемника. Если же подобный инструмент отсутствует, то для того чтобы разобрать, снять и произвести ремонт необходимо приложить определенные усилия и сноровку. Во время езды в область крепления этого элемента попадает грязь и пыль, элемент из-за больших нагрузок буквально прикипает к своему креплению. В таком случае нужно знать, как снять шатуны с велосипеда, съемник не используя. Исправить проблему и сделать ремонт можно своими силами, и это поможет доехать до места ремонта техники.

В неподходящих условиях можно попробовать следующие способы, для того чтобы снять деталь. Если открутить гайку или болт, которым крепится шатун и проехать некоторое расстояние, то элемент можно будет разобрать и снять гораздо легче, а в дальнейшем заменить или отрегулировать то, что требуется. Эффективен метод залить кипятком. Следовательно, вся грязь и пыль отмокнет и делая ремонт велосипеда, снять элемент будет легче

Данный вариант подойдет и тогда когда важно убрать педали. Важно знать и не перепутать в какую сторону какая педаль откручивается. Педаль левая имеет левую резьбу, а правая — соответственно

Педаль левая имеет левую резьбу, а правая — соответственно.

Если каретка велосипеда требует регулировки, то также необходимо снять с велосипеда шатуны. Также помогут при непредвиденных поломках и другие рекомендации. Если поврежден трос переключателя скоростей или тормоза нужно заменить его новым, а если таковой отсутствует, то связать оборванные концы. Выход из строя спицы велосипеда — это также распространенная проблема. Тогда поможет проволока размером диаметра около 2 мм. Конец спицы рядом с ободом загибается крючком, а затем вставляется отрезок проволоки, которую нужно продеть через разъем втулки. Эта замена далеко не совершенна, но это позволит доехать до цели и места, в котором можно хорошо отремонтировать технику. Регулярный просмотр двухколесного транспорта и обслуживание позволят избежать множества таких проблем и сделать поездку приятной.
